Делаем радиоуправляемую видеокамеру из машинки

19.02.2011 в Поделки для фото- и видеокамер, Электронные самоделки

Картинка профиля sTs

About sTs

Люблю самоделки. Стремлюсь к здоровому, гармоничному образу жизни. В людях ценю открытость и честность. Своим сайтом хочу донести до молодёжи ценность созидательных качеств в человеке. Пусть каждый обретет новые знакомства и получит массу знаний и опыта, которые сделают из него целостную личность! Подробнее о себе рассказываю в блоге.

Идея завладеть управляемой камерой появилась очень давно. Хотелось поставить такую у себя на крыше и наблюдать рассвет, закат (бывают особенно красивы) или кто пришел в гости.)

Ставить несколько камер — не резонно. Одна, вращающаяся на 360 градусов — идеальный вариант.

Конечно есть и готовые решения, например здесь. Начальная цена управляемой IP камеры составляла 200 с лишним $. Главный их недостаток — это цена.

Но цель статьи не сравнение IP видеокамеры и их цены. Цель: показать Вам как можно сделать радиоуправляемую web камеру своими руками.

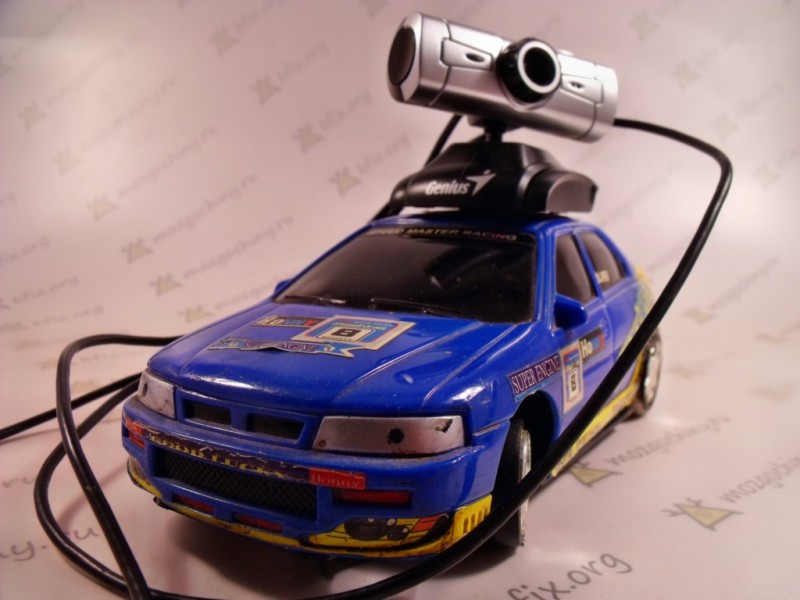

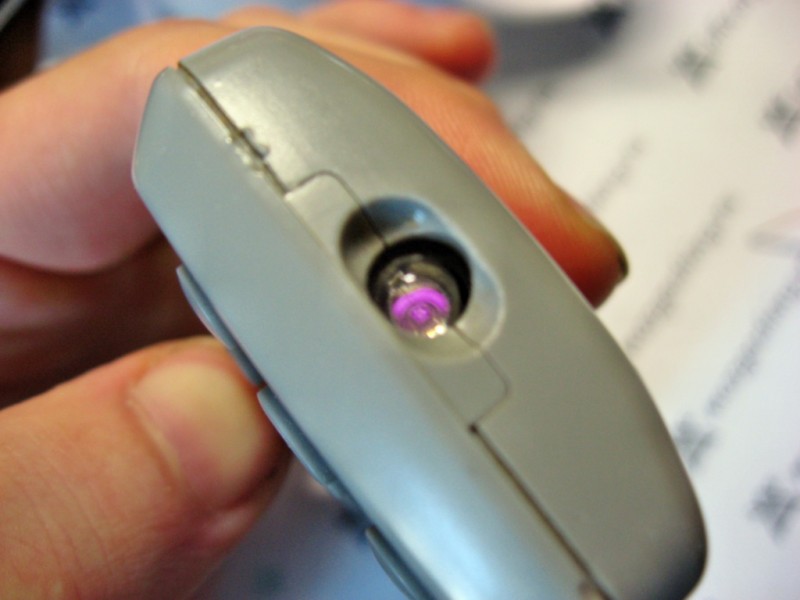

Нет, предыдущее фото вовсе не решение)) Хотя формально это автомобильный видеорегистратор, питающийся от USB))

Вот спойлер того что вышло в итоге:

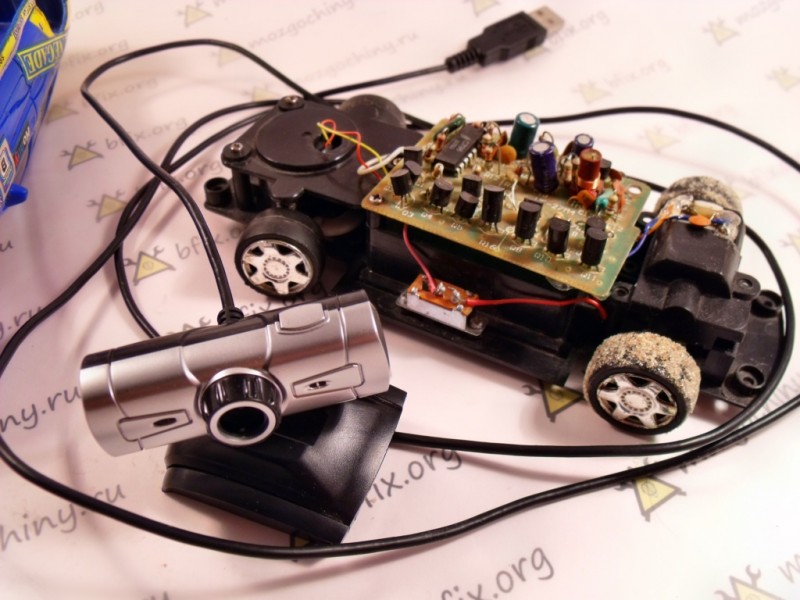

Машинка служит базой. Её внутренности — это подвижная основа  нашей камеры.

И чтобы больше заинтересовать читателя — немного технических характеристик конечного результата:

Работа вне помещения

+

Крепление к вертикальным поверхностям при помощи неодимовых магнитов (в комплекте)
Работа ночью

+

Детектор движения

софтово

Поворот вдоль осей

х — 360 градусов, у — 130 градусов

Интерфейс

USB

Питание

USB !!!

Радиус действия пульта

в помещении     30 м

Характеристики видеокамеры: (могут быль любыми, в зависимости от самой камеры)

Матрица 1.3 млн пикс., CMOS
Разрешение (видео)

1280×1024

Максимальная частота кадров

30 Гц

Кнопка быстрой фотосъемки

+

Подключение

USB 2.0

Микрофон

Фокусировка

ручная

Функция слежения залицом

+

Совместимость с Windows 7

+



Вообще говоря, можно поставить любую камеру, все легко разбирается и собирается.

Еще один плюс — я не изуродовал ни одной составляющей. Все можно снять и использовать как раньше!!!

* Сама идея, пробы и ошибки заняли у меня очень длительное время, но по готовой инструкции её реально собрать за несколько вечеров.

Глава 1. sTs  — потрошитель

На улице было достаточно темно чтобы не заметить крадущуюся тень в нескольких метрах позади. Небо было окутано тучами, но некоторым лунным лучам удавалось пробиваться сквозь серую толщу неизвестности. Мороз пробирал до костей, не оставляя малейших шансов еще недавно живым кустарникам и деревьям. Мужской силуэт неохотно включил тусклую лампу  и сжал в руке тонкую отвертку.

— Вот оно, подумал он… — Пришло время потрошить.

Через час комнату было не узнать. Всё, от стола до полок, даже пол заполнилось внутренними органами больных и четко выраженным, таким родным запахом… Через этот запах прошло множество людей его призвания, призвания быть мозгочином. Все давно привыкли к неожиданным исчезновениям больных пациентов, и таким же внезапным появлением чудом оживших незнакомцев. Депрессия, мучавшая несколько дней подряд, неожиданно исчезла, растворилась в темной комнате вместе с вьющимся дымком от паяльника. Так происходит всегда, перед приходом в наш мир нового, незнакомого, неизвестного до этой поры.

Не хватает молнии, подумал он. — А почему зимой не бывает молнии? — ответ на этот вопрос я решил найти в интернете, а заодно включить вторую лампу, чтобы не проколоть себе ногу очередным органом — шестерней от распотрашенной бытовой техники — донора.

Кстати, пришлось разобрать вполне живую машинку с радиоуправлением. Помню, как купили её за накопленные и вырученные деньги от рыбалки ещё в средних классах.

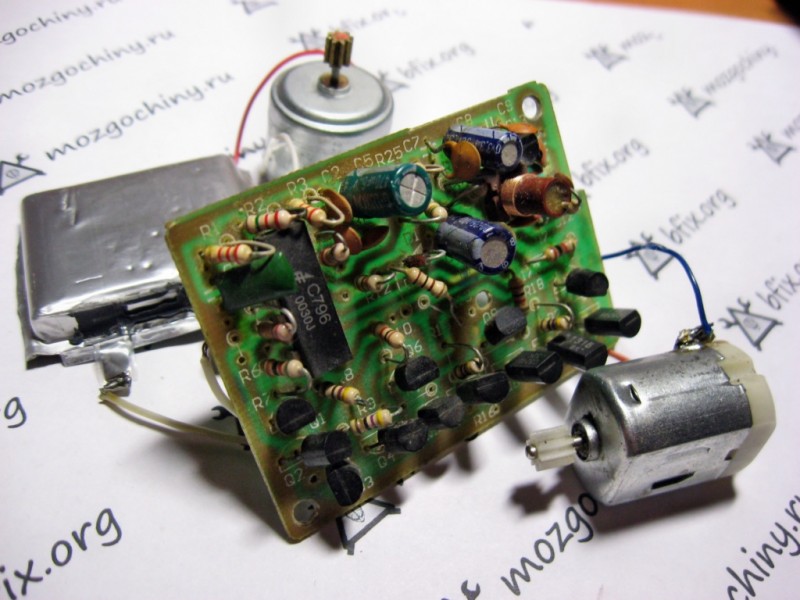

Подключил к ней аккум от телефонной батареи.

Стандартные шестерни заменил металлическими с советских часов.

Глава 2. Хорошее зрение прежде всего!

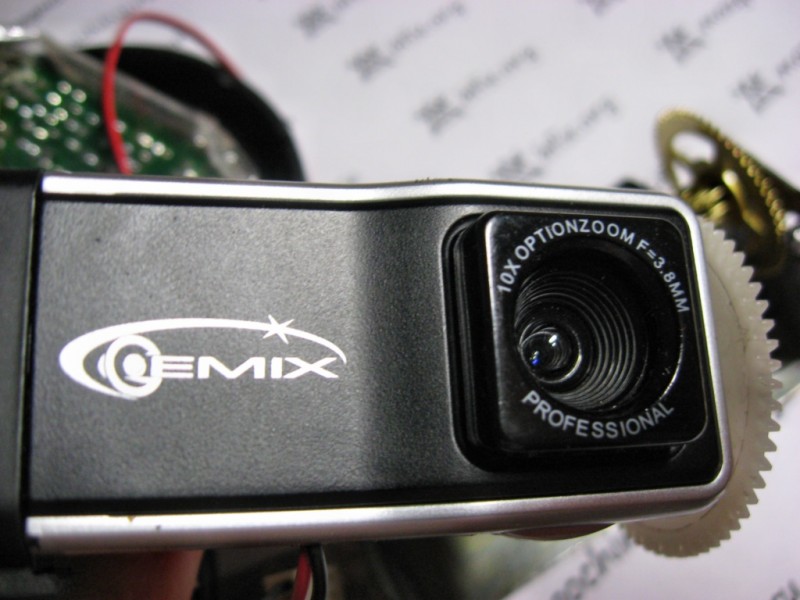

Для лучшей картинки я решил избавиться от предыдущей вебкамеры, закатав её в бетон и воспользоваться подаренной другом Gemix T61. Картинка с неё куда лучше.

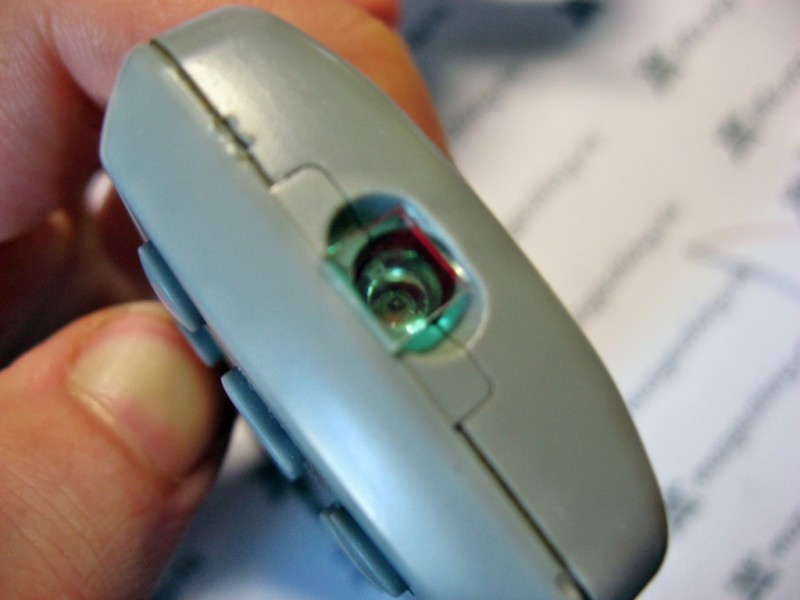

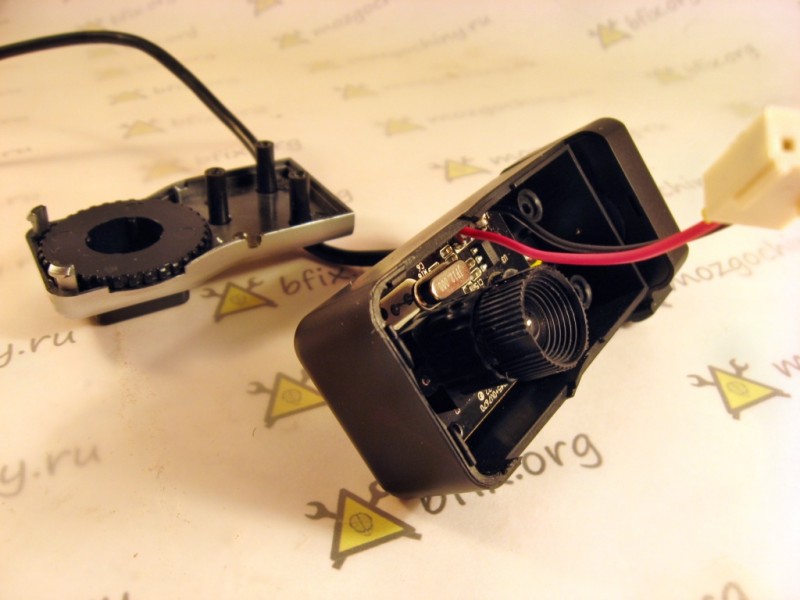

Вскрытие и табло мультиметра показало где у неё питание. Подпаяв разъемчик от корпусного вентилятора, принялся за извлечение ИК фильтра.

А зачем он при ночной съемке?

Вот кстати снимок с ним:

И не с ним))

Глава 3. Sim-Sim — закройся

Все прелести машинки уместились в 2-х коробочках от стартовых пакетов мобильных операторов.

Наружу должны выходить  — 4 провода питания на моторчики, 2 провода на питание самой платы от USB и 1 очень важный провод — антенна.

Лучше припаять его сразу, что бы потом не сверлить дыру в готовом изделии, как сделал я.

Ха ха, посмеетесь вы на до мной, мол проверять нужно как работает на каждом этапе сборки. Но весь перец в том, что все отлично работало без антенны, но только на коротком расстоянии.

Все ненужные углы пластика были удалены раскаленной монеткой.

Глава 4.  Истина где то рядом

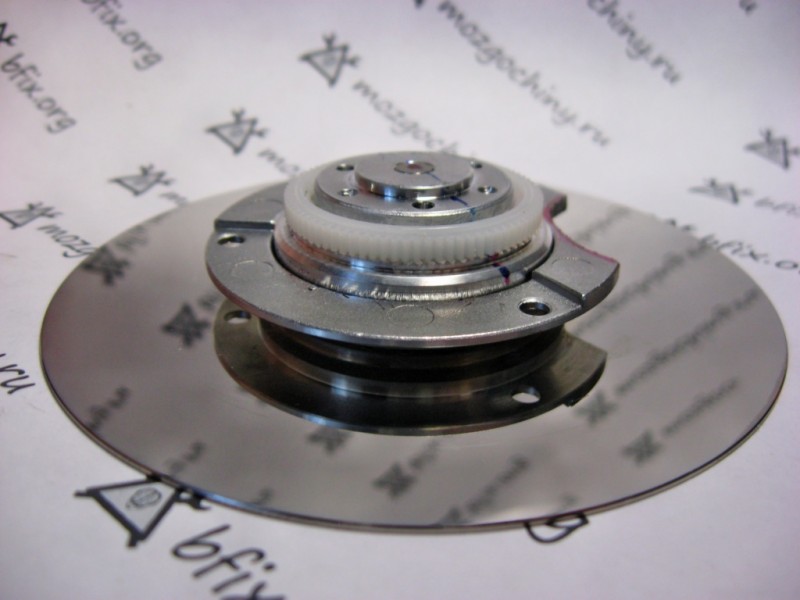

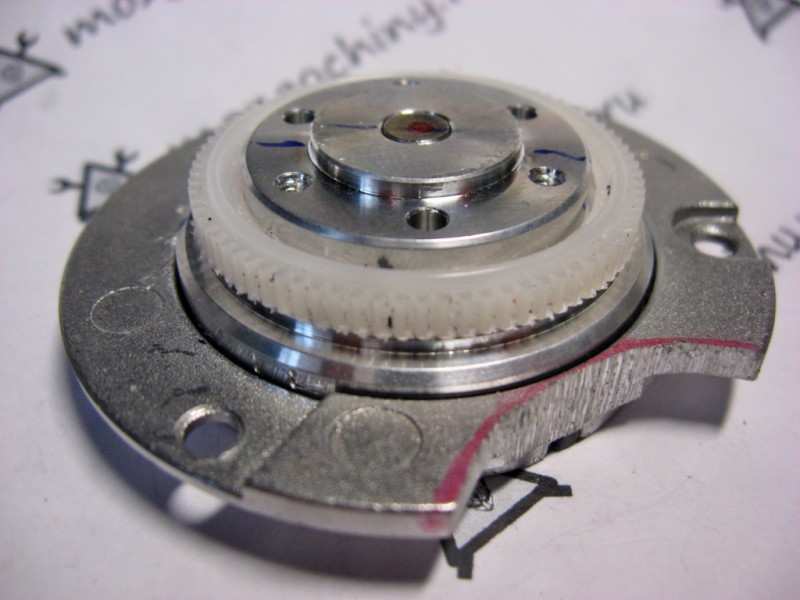

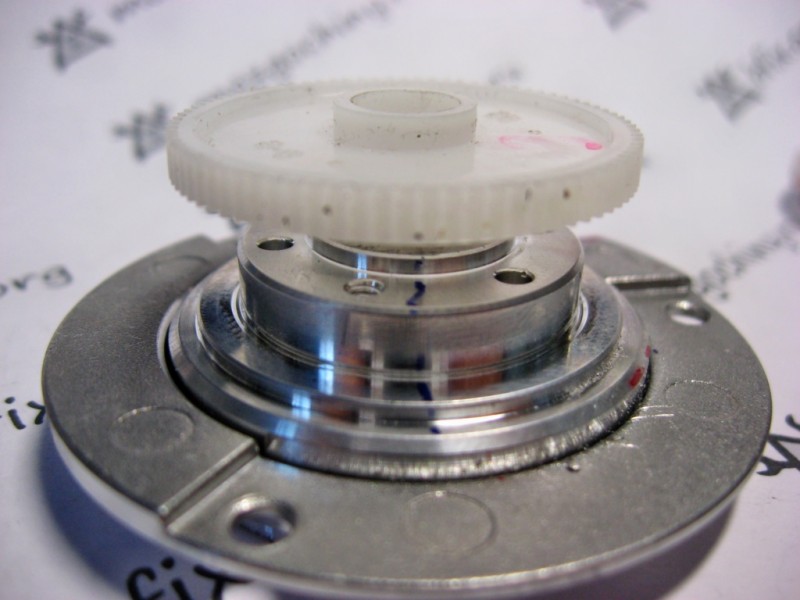

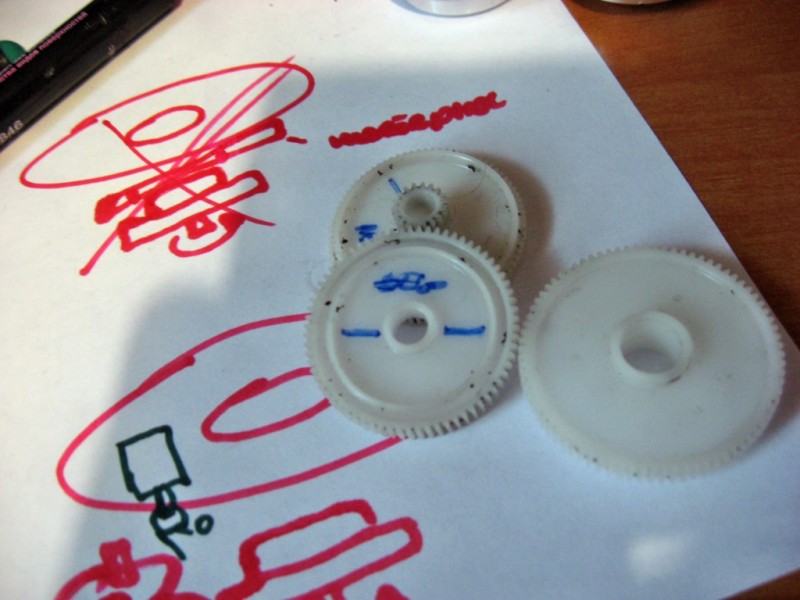

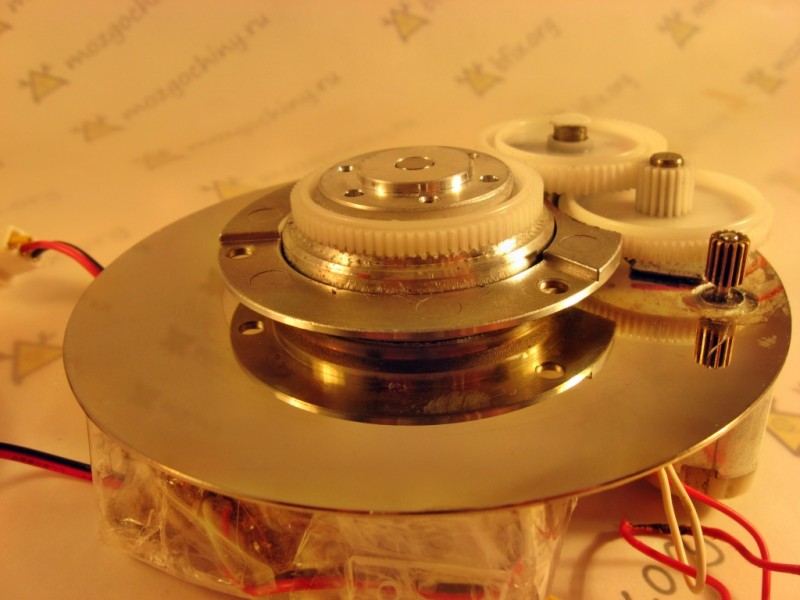

Поразмышляв недельку, изрисовав маркерами дюжину страниц я определился со схемой нашего домашнего циклопика. Лучшей оси вращения для нашей самодельной системы видеонаблюдения, чем ось жесткого диска — просто не придумать!  Чтобы не описывать весь длительный процесс — смотрите все сами на фото!

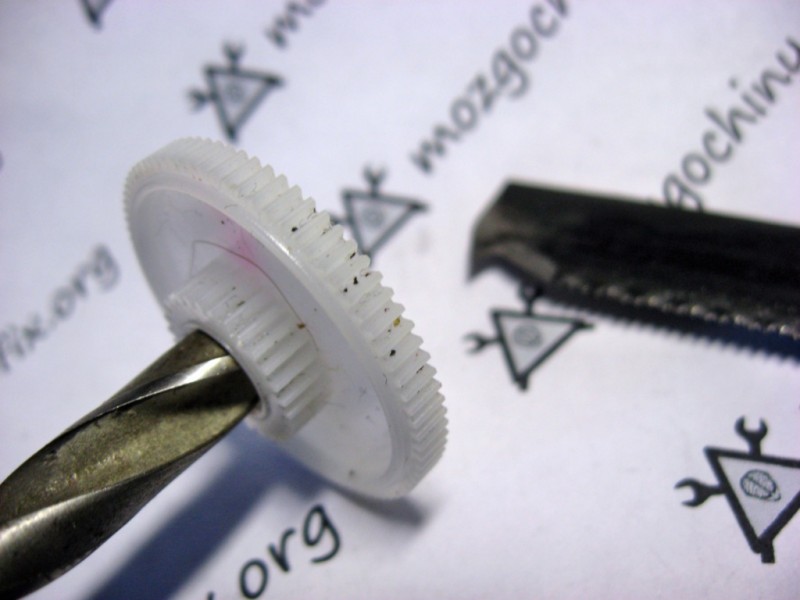

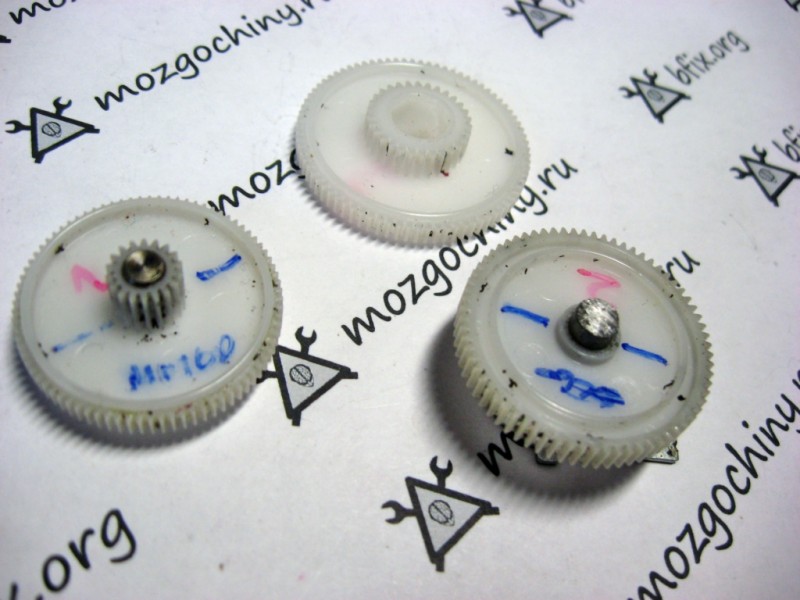

Прорезаем шестерню

Убираем лишнее на точиле.

Все элементы обезжирены и склеены суперклеем в хорошо проветриваемом помещении.

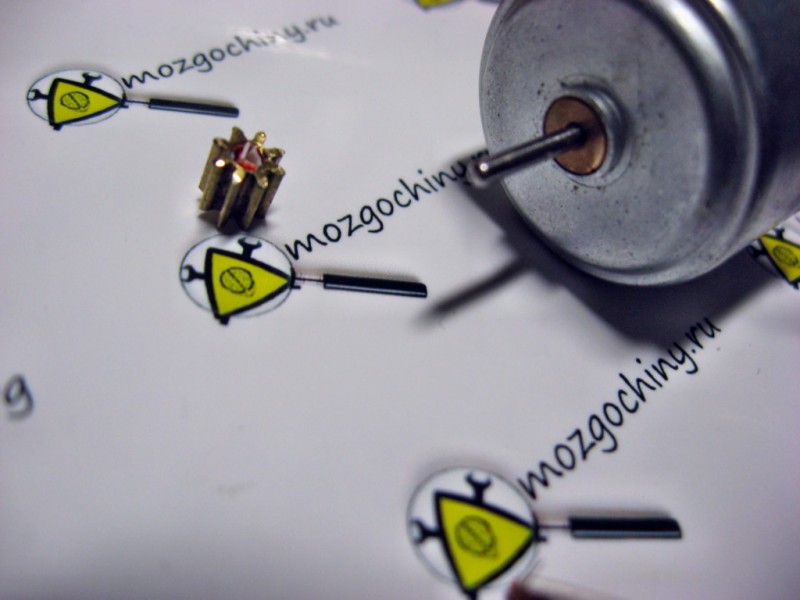

Совет: Перво-наперво Вам нужно усадить мотор, который будет вращать всю платформу с камерой. Затем уместить все остальные шестерни.

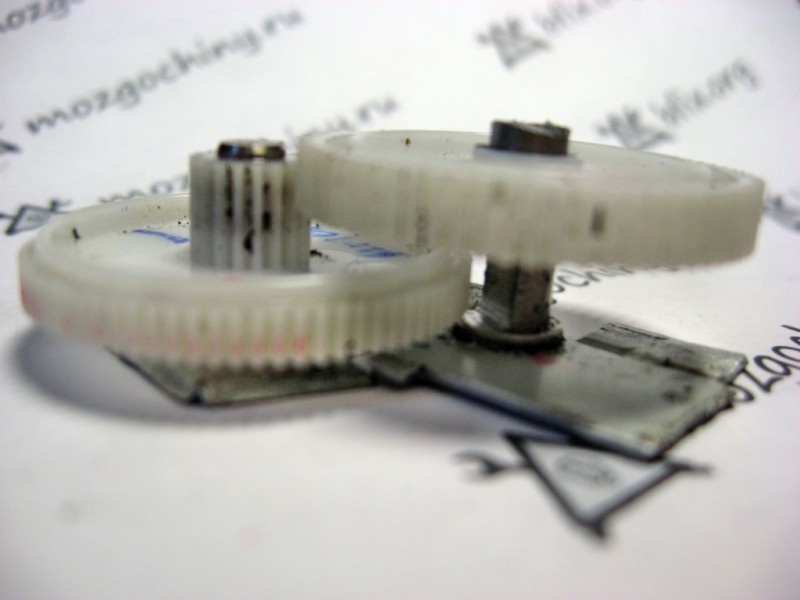

Соберем небольшой самодельный редуктор для уменьшения скорости вращения камеры.

И наконец отполированное до блеска:

В качестве подставки для управляемой видеокамеры можно взять корпус того же ЖД. Но я нашел коробку от одеколона и решил использовать её.

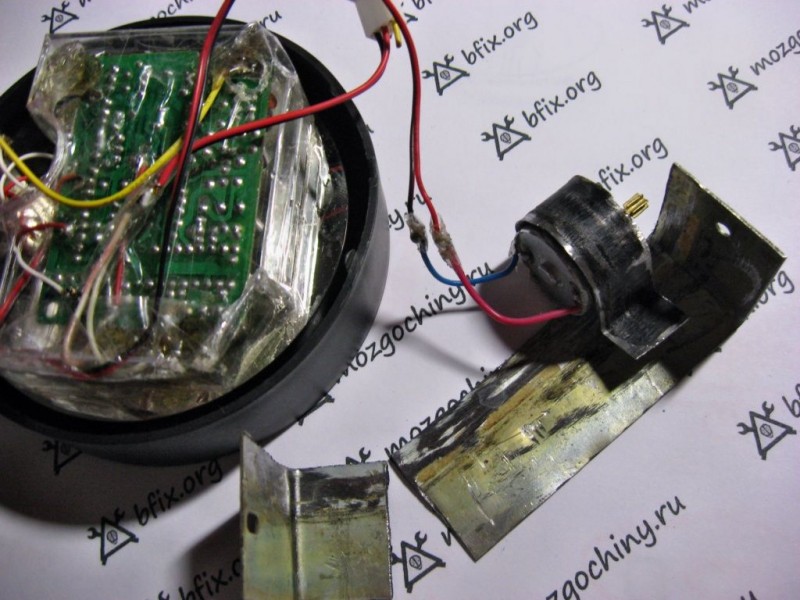

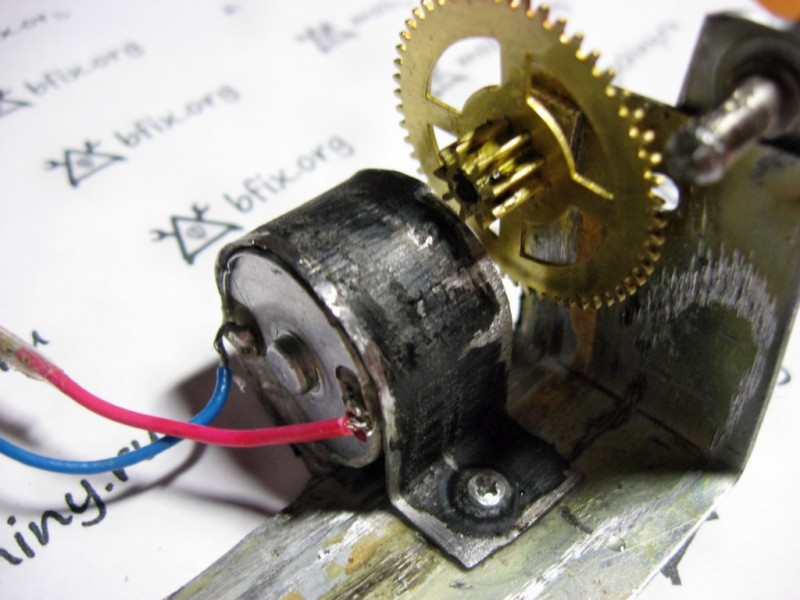

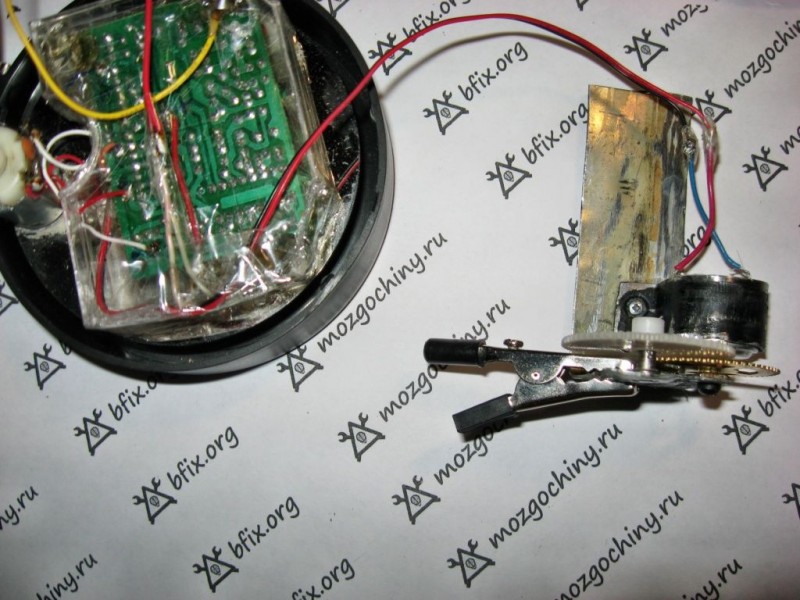

Верхний механизм вращения  состоит из 3-х шестеренок, моторчика и корпуса. Лист жести взял от старой кассетной автомобильной магнитолы. Своеобразное творение доктора Франкенштейна получается, не находите? Начертил выкройку верней части на листе, а затем вырезал зубилом и молотком на металле.

Оси для шестеренок остались еще с принтера Lexmark Z605. Самая массовая модель по моему))

Последняя двойная шестерня вошла в просверленное отверстие очень туго, но так, чтобы можно было достать её обратно.

К движкам параллельно припаял по конденсатору на 100 пФ. С ними (визуально) движки более послушные.

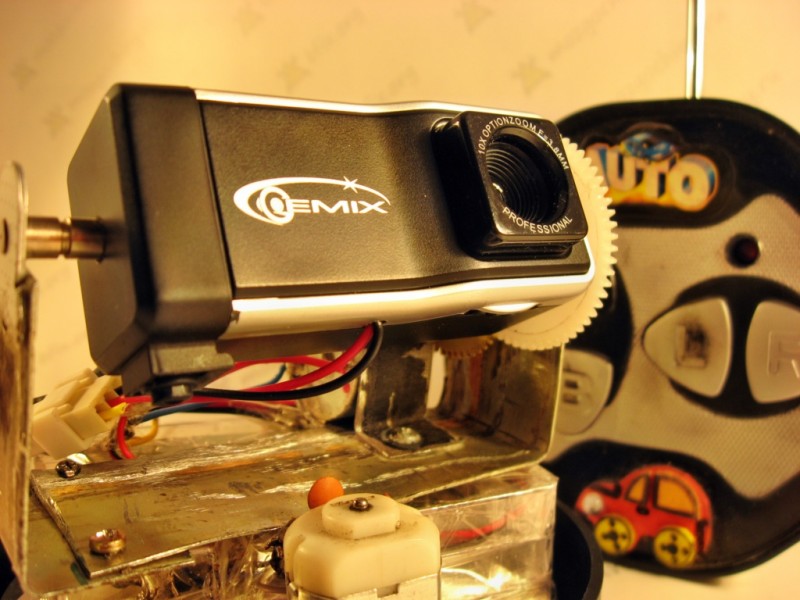

Глава 5. He Is Alive !!!

«Как описать мои чувства при этом ужасном зрелище, как изобразить несчастного, созданного мною с таким неимоверным трудом? А между тем части его были соразмерны, и я подобрал для него красивые черты. Красивые — Боже великий! Желтая кожа слишком туго обтягивала его мускулы и жилы; волосы были черные, блестящие и длинные, а зубы белые как жемчуг; но тем страшнее был их контраст с водянистыми глазами, почти неотличимыми по цвету от глазниц, с сухой кожей и узкой прорезью черного рта. <…> На него невозможно было смотреть без содрогания. Никакая мумия, возвращенная к жизни, не могла быть ужаснее этого чудовища. Я видел свое творение неоконченным; оно и тогда было уродливо; но когда его суставы и мускулы пришли в движение, получилось нечто более страшное, чем все вымыслы Данте». (Перевод З. Александровой)

Для универсальности крепления можно снабдить дно подставки неодимовыми магнитами, которые так же можно найти в любом жестком диске.

Глава 6. И не накрашенная страшная, и ……

Чтобы придать камере хищный вид и хоть как то облагородить, я решил раскрасить её:

Вот в принципе и всё! Инструкция по самодельной радиоуправляемой системе видеонаблюдения закончилась! Мне будет приятно, если Вы внесёте свои предложения по улучшению и модернизации зверька))

Трудно подсчитать во сколько обошлась  самодельная радиоуправляемая камера, т.к. все комплектующие нашлись в нашей лаборатории.

Самодельная подвижная камера наблюдения — Часть 2
