Настольный штатив из телескопической антенны

Настольный штатив из телескопической антенны

Мне был нужен настольный штатив для записи видео самоделок и испытаний различных устройств. Но зачем его покупать, если можно сделать самому!

Настольный штатив из телескопической антенны

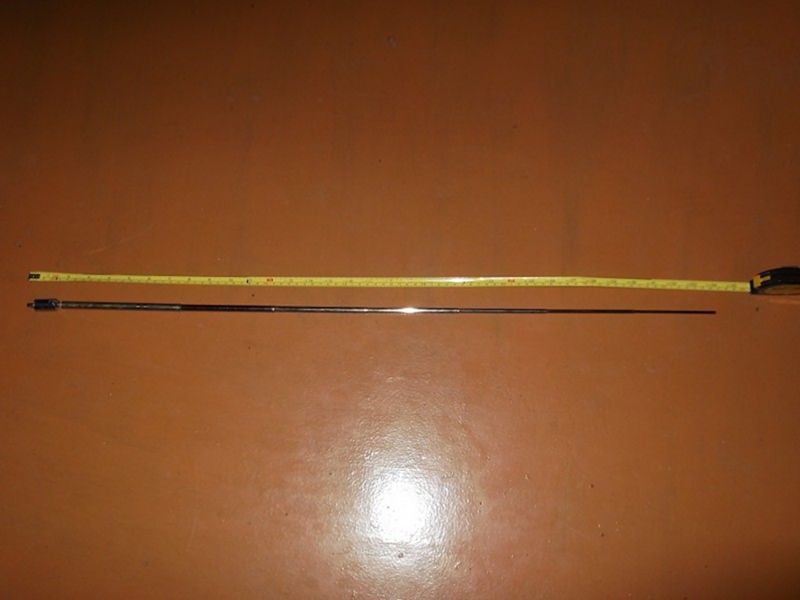

За основу взял телескопическую антенну от переносного телевизора:

Настольный штатив из телескопической антенны

В длину она 85 сантиметров, но я планирую использовать её максимум в разложенном состоянии наполовину. Тем более так она устойчивее.

В основании антенны есть такой шарнир, на котором как раз имеется резьба подходящего диаметра для крепления камеры:

Настольный штатив из телескопической антенны

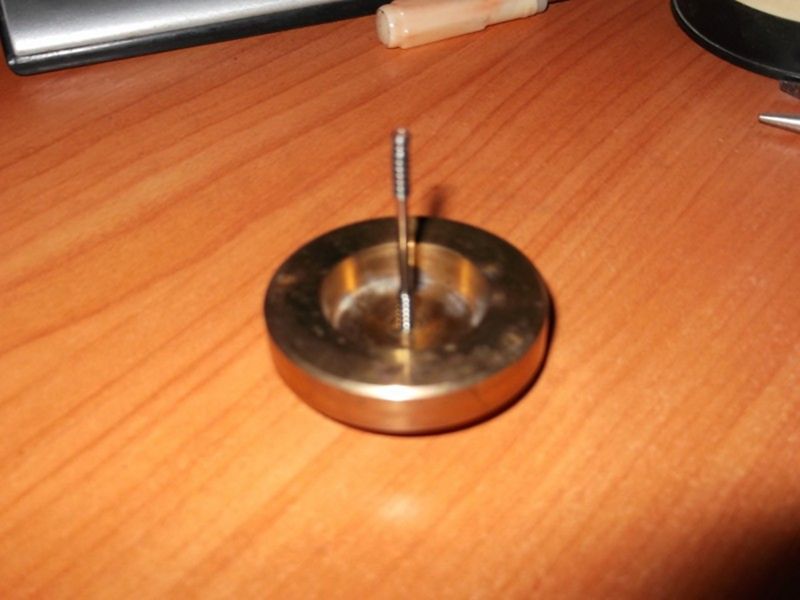

Для того, чтобы в дальнейшем закрепить антенну на какой-либо подставке, нашёл маховик от магнитофона. Его ось была слишком тонкой, чем последнее колено антенны. Для уменьшения люфта одел на ось маховика 2 пружины.

Настольный штатив из телескопической антенны

Далее просверлил по краям шкива 2 отверстия для крепления на подставке:

Настольный штатив из телескопической антенны

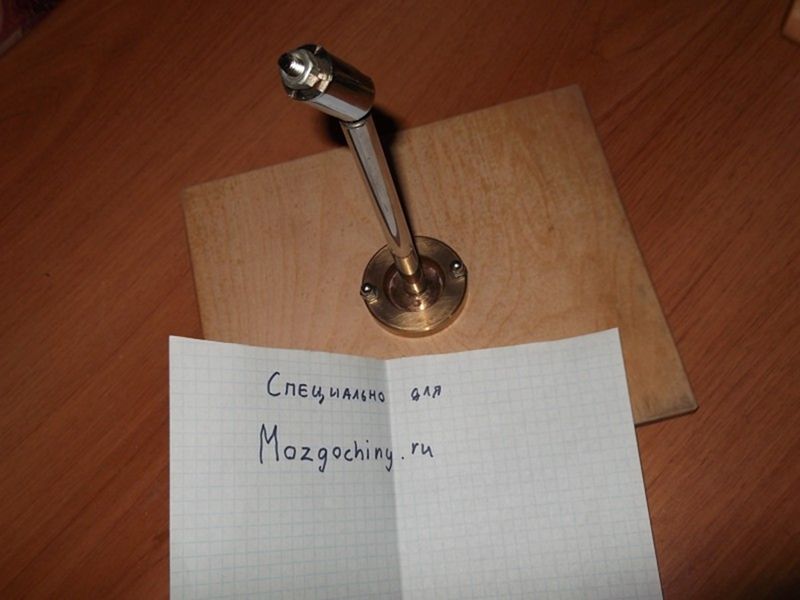

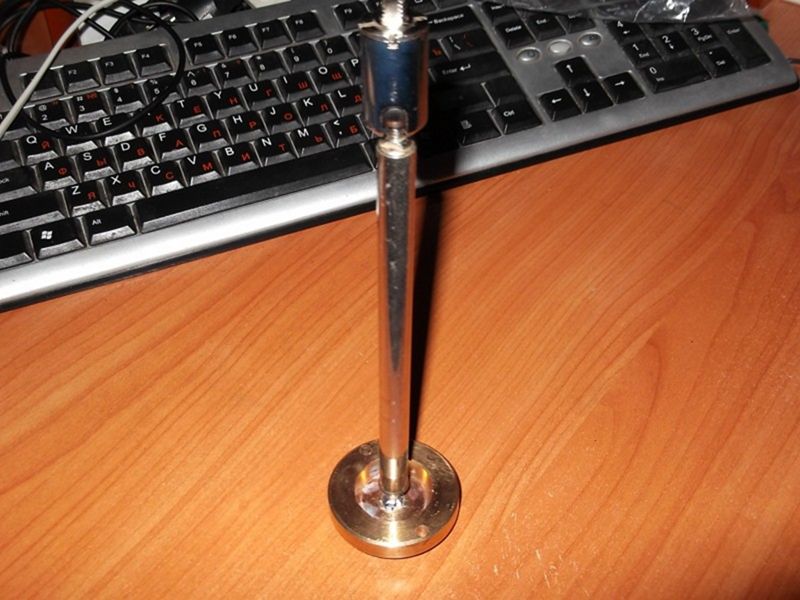

Антенну насадил на ось маховика и припаял:

Настольный штатив из телескопической антенны

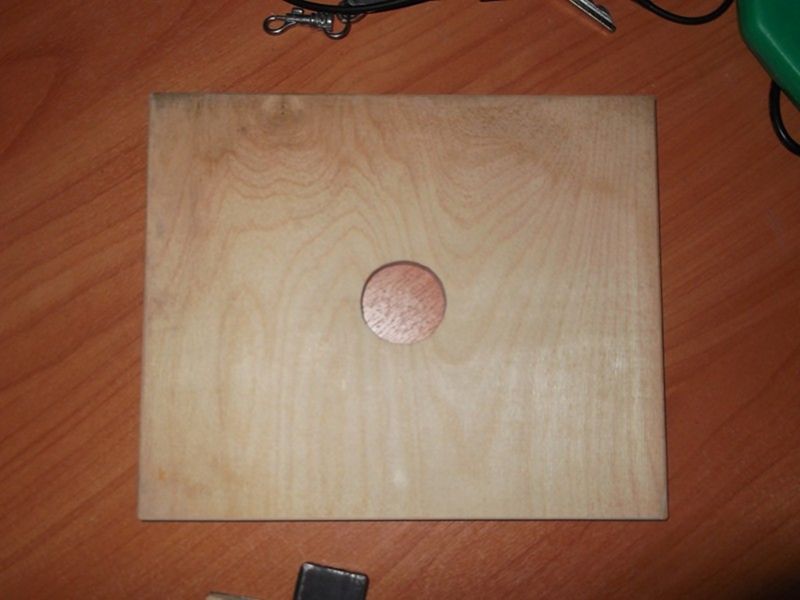

Подставку вырезал из фанеры:

Настольный штатив из телескопической антенны

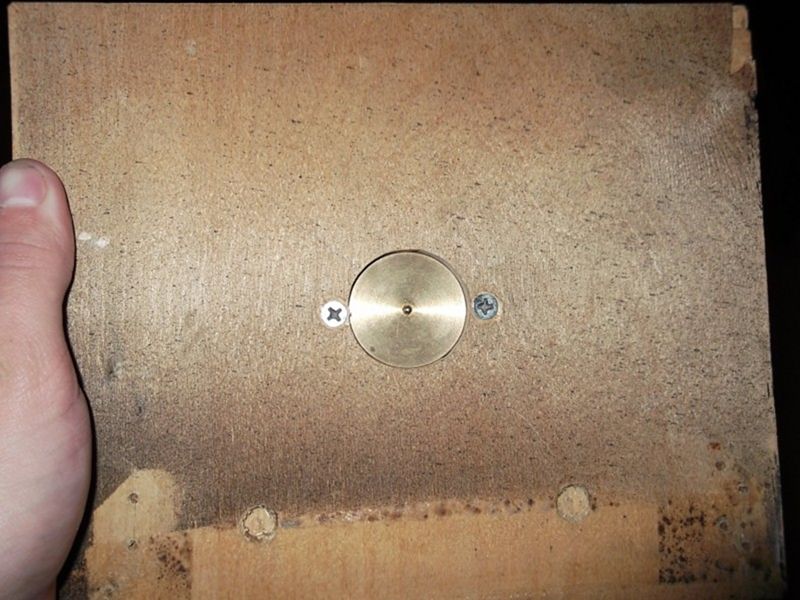

И закрепил на ней маховик с припаянной антенной:

Настольный штатив из телескопической антенны

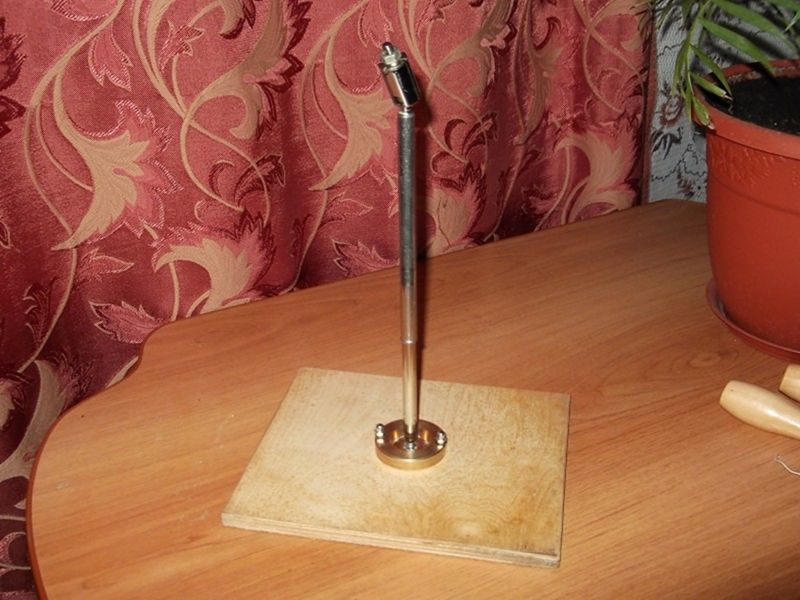

Штатив готов!

Настольный штатив из телескопической антенны

Фото с закреплённой камерой, пришлось фотографировать на тапок:

Настольный штатив из телескопической антенны

Ну в принципе всё, мы получили хороший настольный штатив из мусора и не потратили на его изготовление ни копейки.

Пару советов для тех, кто собирается делать аналогичную самоделку:

-Вместо шкива можно использовать обычный болтик, который вкручен в основание. На него, как и в случае со шкивом, на торчащий конец припаивается антенна.

-Если не удалось найти антенну с нужным диаметром болта шарнира, то можно отпилить старую шпильку, а на её место припаять болт с необходимой резьбой.

Следующая часть статьи предназначена для тех, кто планирует снимать видеоролики, в ходе которых может быть повреждён объектив.

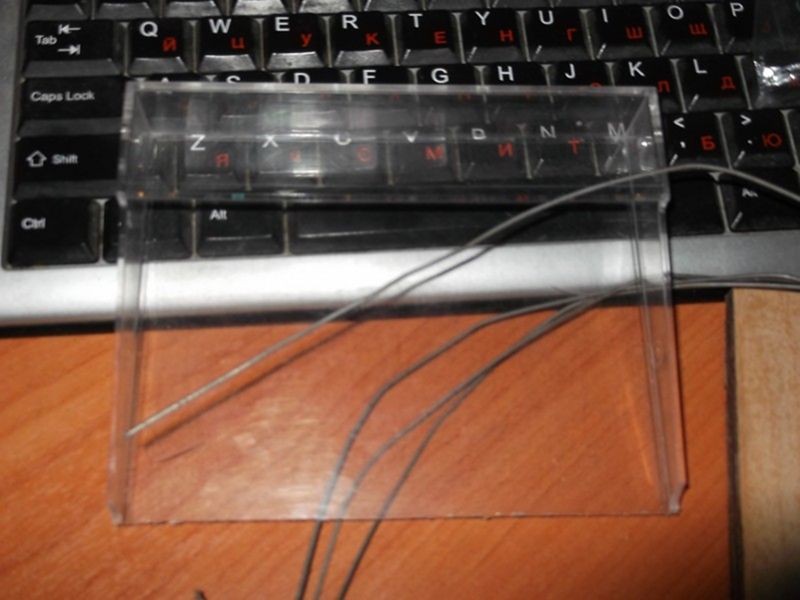

Решил улучшить свой штатив, добавив к нему защитный экран для объектива. Нашёл вот такой пластик от коробки для дисков:

Настольный штатив из телескопической антенны

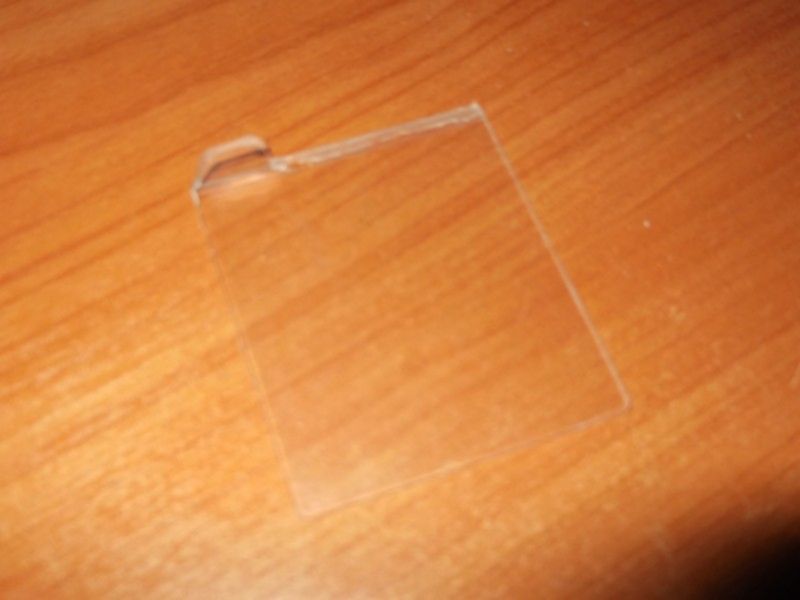

Вырезал из него следующее:

Настольный штатив из телескопической антенны

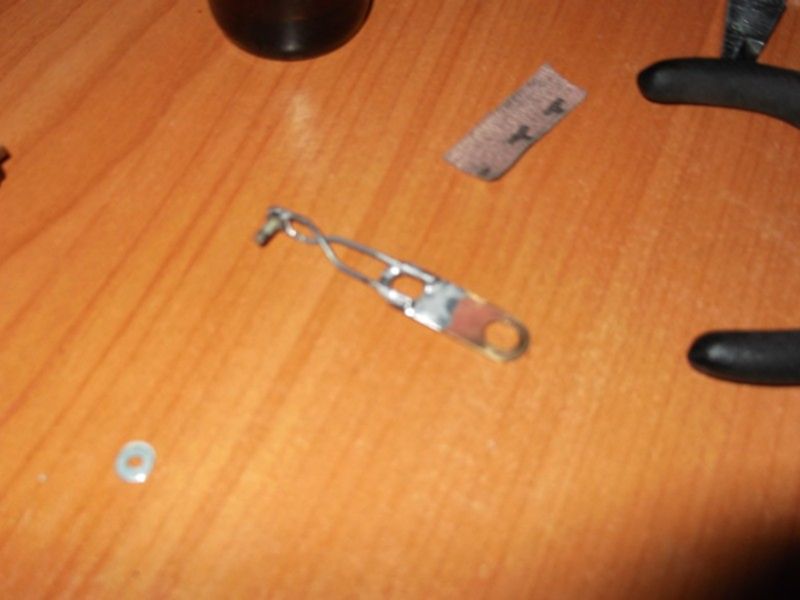

Далее занялся держателем. На пластину припаял проволоку, в изгибе которой припаян болтик:

Настольный штатив из телескопической антенны

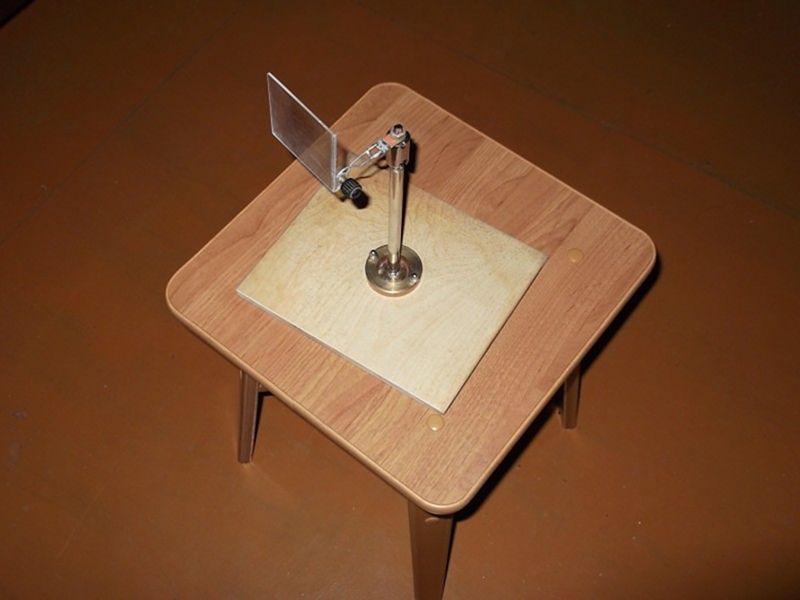

И закрепил всё это на штативе:

Настольный штатив из телескопической антенны

Тапок снова выручил:

Настольный штатив из телескопической антенны

Объектив под защитой, в него ничего не отлетит и не попадёт.

© SterAK
