Делаем «пламенный» нож для резки пластика

  Перевел SaorY для mozgochiny.ru

Приветствую, мозгобратья! Во время сборки авиа/автомоделей, или при других работах с пластиком, можно столкнуться с проблемой резки твердых пластмасс, которая успешно решается самоделкой из данного мозгоруководства.



delaem-plamennyiy-nozh-dlya-rezki-plastika2





delaem-plamennyiy-nozh-dlya-rezki-plastika3

delaem-plamennyiy-nozh-dlya-rezki-plastika6

Действительно, во время сборки своей очередной поделки мне нужно было аккуратно вырезать четкий круг в корпусе из жесткого пластика, но не было подходящего инструмента. Лишь нагретое лезвие от канцелярского ножа дало качественный рез, тогда и родилась идея сделать своими руками простой нож для резки пластмассы из зажигалки и лезвия.

Суть в том, чтобы к лезвию ножа для моделирования подвести пламя от зажигалки, ручка ножа при этом должна быть алюминиевой, для быстрого охлаждения. Во время функционирования лезвие будет нагреваться от подведенного пламени, что как раз и нужно для качественной резки различного вида пластика без ужасного скрипа и большого количества стружки.





Шаг 1: Материалы

  • отвертка
  • кусачки
  • эпоксидная смола
  • супер-клей
  • нож для моделирования
  • провода
  • пьезозажигалка
  • зажигалка с рассекателем
  • зажигалка для кухни (с длинным соплом)



delaem-plamennyiy-nozh-dlya-rezki-plastika7delaem-plamennyiy-nozh-dlya-rezki-plastika8

delaem-plamennyiy-nozh-dlya-rezki-plastika9





Шаг 2: Разбор



delaem-plamennyiy-nozh-dlya-rezki-plastika10

delaem-plamennyiy-nozh-dlya-rezki-plastika11

delaem-plamennyiy-nozh-dlya-rezki-plastika12

delaem-plamennyiy-nozh-dlya-rezki-plastika13

delaem-plamennyiy-nozh-dlya-rezki-plastika14

delaem-plamennyiy-nozh-dlya-rezki-plastika15

delaem-plamennyiy-nozh-dlya-rezki-plastika16

delaem-plamennyiy-nozh-dlya-rezki-plastika17

delaem-plamennyiy-nozh-dlya-rezki-plastika18

delaem-plamennyiy-nozh-dlya-rezki-plastika19

Первым делом разбираем все зажигалки, а затем, ориентируясь по фото, приступаем к постепенной сборке новой самоделки.

Металлический рассекатель склеиваем с корпусом рассекателя, в отверстие корпуса вставляем черный проводок от пьезоэлемента и закрепляем его, просто немного отогнув. После этого, крепим к рассекателю второй, красный, провод от пьезоэлемента, но, ни в коем случае не закрываем отверстие в рассекателе, и проверяем на наличие искры.

Если искра отличная, подсоединяем к рассекателю посредством длинного шланга резервуар с газом и проверяем заготовку ножа на наличие пламени.





Шаг 3: Калибровка лезвия



delaem-plamennyiy-nozh-dlya-rezki-plastika20

delaem-plamennyiy-nozh-dlya-rezki-plastika21

delaem-plamennyiy-nozh-dlya-rezki-plastika22

delaem-plamennyiy-nozh-dlya-rezki-plastika23

delaem-plamennyiy-nozh-dlya-rezki-plastika24

delaem-plamennyiy-nozh-dlya-rezki-plastika25

delaem-plamennyiy-nozh-dlya-rezki-plastika26

delaem-plamennyiy-nozh-dlya-rezki-plastika27

delaem-plamennyiy-nozh-dlya-rezki-plastika28

delaem-plamennyiy-nozh-dlya-rezki-plastika29

delaem-plamennyiy-nozh-dlya-rezki-plastika30

delaem-plamennyiy-nozh-dlya-rezki-plastika31

delaem-plamennyiy-nozh-dlya-rezki-plastika32

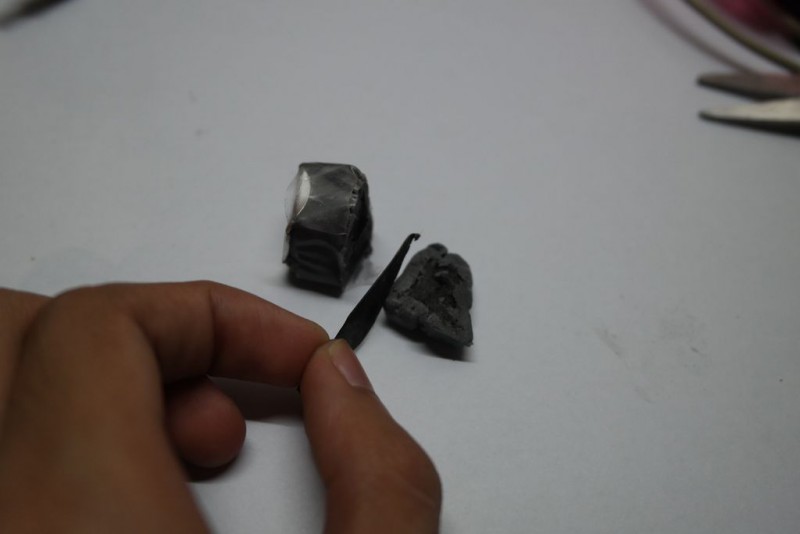

Для правильного функционирования мозгоподелки пламя нужно подвести под углом 20 ° или немного больше. Поэтому с помощью транспортира намечаем нужный угол, смешиваем компоненты эпоксидной смолы, в отверстие рассекателя вставляем кусочек проводка, а затем монтируем рассекатель на нож, используя готовую смолу.

После этого, рядом с рассекателем монтируем с помощью эпоксидной смолы пьезоэлемент, аккуратно, чтобы он оставался работоспособным. Проводки при этом монтаже укорачиваем и замазываем смолой для защиты от перегрева.





Шаг 4: Система подачи газа



delaem-plamennyiy-nozh-dlya-rezki-plastika33

delaem-plamennyiy-nozh-dlya-rezki-plastika34

delaem-plamennyiy-nozh-dlya-rezki-plastika35

delaem-plamennyiy-nozh-dlya-rezki-plastika36

delaem-plamennyiy-nozh-dlya-rezki-plastika37

delaem-plamennyiy-nozh-dlya-rezki-plastika38

С помощью канцелярской резинки прикрепляем на ручку ножа емкость с газом и щедро заливаем ее супер-клеем, прочно приклеивая к поделке. Затем длинным шлангом соединяем рассекатель с газовым резервуаром, шланг можно так же приклеить к ручке ножа, чтобы он не болтался.





Шаг 5: Применение!



delaem-plamennyiy-nozh-dlya-rezki-plastika39

delaem-plamennyiy-nozh-dlya-rezki-plastika40

delaem-plamennyiy-nozh-dlya-rezki-plastika41

delaem-plamennyiy-nozh-dlya-rezki-plastika42

delaem-plamennyiy-nozh-dlya-rezki-plastika43

delaem-plamennyiy-nozh-dlya-rezki-plastika44delaem-plamennyiy-nozh-dlya-rezki-plastika45



delaem-plamennyiy-nozh-dlya-rezki-plastika46

delaem-plamennyiy-nozh-dlya-rezki-plastika47

Самоделка готова, поздравляю! Можно приступать к тестированию и последующему применению, вот, кстати, несколько моих видео, показывающих функционал «пламенного» ножа:






Удачи в творчестве!
