Делаем складной нож «птенец» в стиле «йо-йо»

Перевел SaorY для mozgochiny.ru

Приветствую вас, мозгоремесленники! Выкладываю руководство о создании своими руками ножа, который выглядит совсем не как нож.

delaem-skladno…-v-stile-yo-yo1

delaem-skladno…-v-stile-yo-yo2

delaem-skladno…-v-stile-yo-yo3

delaem-skladno…-v-stile-yo-yo4

delaem-skladno…-v-stile-yo-yo5
Я всегда любил ножи и всегда хотел иметь какой-то оригинальный, выглядящий, к примеру, как кулон. И как говорится, хочешь – сделай, поэтому приступаем!





Шаг 1: Моделирование



delaem-skladno…-v-stile-yo-yo6



delaem-skladno…-v-stile-yo-yo7
При создании оригинальной мозгоподелки чтобы учесть все нюансы первым шагом должно быть создание прототипа, поэтому из подручных материалов моделируем самоделку. Для этого подойдут картон, пластик, алюминий, возможно также 3D моделирование на ПК, но виртуальный прототип не позволяет ощутить поделку в руках, а это тоже важно.

Свою модель я сделал из облегченного композитного листа, он легко режется, сверлится и т.д. Как видно на фото прототип не имеет блокирующего механизма, шнур крепления выступает в качестве блокировки. И чтобы привести нож в рабочее состояние необходимо снять его со шнура и открыть лезвие.





Шаг 2: Материалы



delaem-skladno…-v-stile-yo-yo8

delaem-skladno…-v-stile-yo-yo9

delaem-skladno…-v-stile-yo-yo10

delaem-skladno…-v-stile-yo-yo11

delaem-skladno…-v-stile-yo-yo12

delaem-skladno…-v-stile-yo-yo13

Материалов для этой самоделки много не нужно, понадобятся лишь 2 деревянных шайбы и одна металлическая. Я не стал даже искать дощечки в мастерской или магазине, а просто «разделал» свою разделочную доску, которая имеет толщину 10мм и отлично подходит для небольших самоделок.

А чтобы добыть металлическую шайбу для этого ножа-кулона я хотел пожертвовать своей старой поделкой – мачете, созданный из кухонного ножа для разделки мяса. Но качественная насадка на дрель оставила на металле мачете лишь несколько царапин. Поэтому пришлось использовать менее углеродистую сталь, и даже несмотря на это, чтобы просверлить центральное отверстие в шайбе я использовал по нарастающей сверла от 5мм и до 12мм, не жалея смазки.





Шаг 3: Сверление отверстий



delaem-skladno…-v-stile-yo-yo14

delaem-skladno…-v-stile-yo-yo15

delaem-skladno…-v-stile-yo-yo16

delaem-skladno…-v-stile-yo-yo17

delaem-skladno…-v-stile-yo-yo18

delaem-skladno…-v-stile-yo-yo19

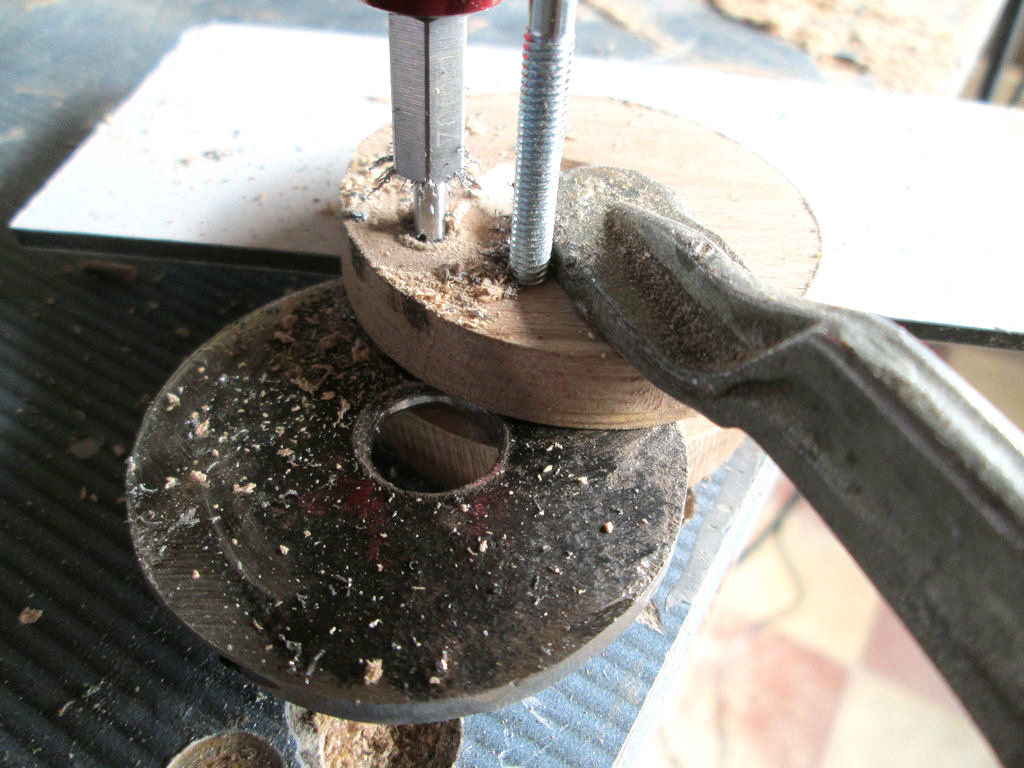

Итак, сверлим центральное отверстие 12мм, затем одно 3мм для оси и два 5мм для шнура. Проще сначала установить заготовку лезвия в деревянные шайбы, наметить и просверлить отверстие под ось, вставить эту ось, а затем спокойно высверливать отверстия под мозгошнур.





Шаг 4: Формирование лезвия



delaem-skladno…-v-stile-yo-yo20

delaem-skladno…-v-stile-yo-yo21

delaem-skladno…-v-stile-yo-yo22

На этом этапе придаем металлической шайбе форму лезвия, а именно форму клюва, тогда полностью самоделка будет похожа на голову птенца. Я разметил на шайбе контур, а затем на точильном станке формировал лезвие, при этом не забывая охлаждать его, чтобы не потерять закалку.





Шаг 5: Сборка ножа-кулона



delaem-skladno…-v-stile-yo-yo23

delaem-skladno…-v-stile-yo-yo24

delaem-skladno…-v-stile-yo-yo25

delaem-skladno…-v-stile-yo-yo26

delaem-skladno…-v-stile-yo-yo27
Настал этап мозгосборки: между деревянными шайбами на клей устанавливаем небольшую прокладку, по толщину чуть больше толщины лезвия, добавляем само лезвие и ось, высверливаем отверстия под клепки и аккуратно, чтобы не расколоть дерево, клепаем поделку.

Затем зачищаем и шлифуем свой нож-кулон, немного округляем края деревянных шайб и покрываем маслом или лаком. Я своего «птенца» покрыл маслом грецкого ореха, блестит отлично!





Шаг 6: Носим с гордостью



delaem-skladno…-v-stile-yo-yo28

delaem-skladno…-v-stile-yo-yo29

delaem-skladno…-v-stile-yo-yo30
Острая мозгоподелка готова, немного тяжеловата для носки на женской шее (изначально я хотел подарить его жене на праздник), но это лишь первая версия , в дальнейшем планирую уменьшить толщину деревянных шайб до 5мм.



delaem-skladno…-v-stile-yo-yo31

delaem-skladno…-v-stile-yo-yo32

delaem-skladno…-v-stile-yo-yo34

delaem-skladno…-v-stile-yo-yo35

delaem-skladno…-v-stile-yo-yo36

delaem-skladno…-v-stile-yo-yo37

delaem-skladno…-v-stile-yo-yo38





Шаг 7: P.S. : размеры

А теперь размеры моего ножа-кулона, может пригодятся. Смотрим фото!

delaem-skladno…-v-stile-yo-yo39

delaem-skladno…-v-stile-yo-yo40

delaem-skladno…-v-stile-yo-yo41

delaem-skladno…-v-stile-yo-yo42

delaem-skladno…-v-stile-yo-yo43

delaem-skladno…-v-stile-yo-yo44

delaem-skladno…-v-stile-yo-yo45

delaem-skladno…-v-stile-yo-yo46
