Как сделать газогенератор на древесном угле

Как сделать газогенератор на древесном угле


Доброго дня, мозгоизобретатели! Как оказывается древесный уголь - очень полезная вещь с широким спектром применения, с его помощью можно запустить даже двигатель внутреннего сгорания без особых модификаций последнего.



kak-sdelat-gazogenerator-na-drevesnom-ugle31

kak-sdelat-gazogenerator-na-drevesnom-ugle2

kak-sdelat-gazogenerator-na-drevesnom-ugle3
Исследуя тему альтернативных источников энергии я нашел много теоретических расчетов, но мало практически выполненных и функционирующих самоделок. Сам же я хотел сделать простую в исполнении и действенную поделку, поэтому остановился на старом добром газогенераторе использующим древесный уголь как топливо.

Ознакомившись с теорией и несколькими уже воплощенными концепциями, я сделал собственный газогенератор и успешно подключил его к генератору электроэнергии. Моя мозгоподелка собрана можно сказать из мусора: металлического ведра с крышкой, старых клапанов, фитингов, и полимерных шлангов. И хотя мой прототип требует доработки и последующей модификации, но он действительно работает, дешев и прост в изготовлении.



http://www.youtube.com/watch?feature=player_embedded&v=FpPEdKclczI



Данная газогенераторная поделка вырабатывает из угля горючий газ, на котором с успехом работают инструменты с двигателем внутреннего сгорания. Вследствие этого она имеет широкий потенциал применения на садовом участке, дачном домике, в лесу и т.д. без нужды в бензине, линиях электропередач или промышленном газе. Еще больший потенциал применения она может найти в странах третьего мира, в местах пострадавших от катаклизмов, в удаленных уголках мира и т.д.





Шаг 1: Немного теории



kak-sdelat-gazogenerator-na-drevesnom-ugle4

kak-sdelat-gazogenerator-na-drevesnom-ugle5

kak-sdelat-gazogenerator-na-drevesnom-ugle5

kak-sdelat-gazogenerator-na-drevesnom-ugle6

ADN-ZB/SNB Pkw mit Holzgasantrieb in Berlin 1946

ADN-ZB/SNB
Pkw mit Holzgasantrieb in Berlin 1946



Древесный газ, синтез-газ, газификация, генераторный газ – все это разные названия идеи о преобразовании некоторых видов органики в легко применимое топливо. Суть в том, что при сгорании органики в условиях с низким содержанием кислорода выделяются водород (в основном), окись углерода, двуокись углерода, смолы и биотопливо. Проще говоря, если правильно сжечь полено, то получится горючий дым!

Газогенераторные разработки применялись еще в далеком прошлом. Так горючий дым подавался в дома и уличные фонари в конце 1800-х годов, и лишь потом его заменили природным мозгогазом. Газогенераторы на древесном топливе «запитывали» тысячи автомобилей по всей Европе во время Второй мировой войны, когда топливо из нефти было труднодоступным.

Описывая процессы во время газогенерации можно написать целую докторскую диссертацию, поэтому предоставлю это дело экспертам и упомяну лишь несколько ссылок:

газогенерация, исследования, исследования ООН,  научные исследования в картинках, ранние исследования, 130 страниц легкого чтения





Шаг 2: Дерево или уголь?



kak-sdelat-gazogenerator-na-drevesnom-ugle8

Существуют много конструкций газогенераторов использующих дерево или органику как топливо. От простеньких для частных работ до больших блестящих промышленных газогенераторов. Все их можно разделить на:

  • самодельные средней сложности с большим количеством сварочных работ при изготовлении
  • дорогие промышленные газогенераторы, зачастую малодоступные
  • газогенераторы вырабатывающие биотопливо, которое после фильтрации и разделении можно заливать в двигатель

Биотопливо, или тяжелые масла и смолы, получаются в процессе термической деполимеризации. «При высокой температуре и под давлением длинноцепочечные полимеры водорода, кислорода и углерода распадаются до короткоцепочечных углеводородов». Сгорает биотопливо отлично, а при разделении на фракции из него можно получить бензин, аналогичный тому, что получается из нефти. Существуют даже статьи о выделении биотоплива из водорослей, так что следите за этими разработками!

Следует упомянуть, что использование биотоплива конечно круто, но это снижает срок службы вашего двигателя.

Специфика газогенерации на древесном угле в том, что длинные полимерные цепи уже удалены в процессе создания этого угля, то есть при дальнейшей газогенерации будут выделяться пары без смол. Сам уголь можно сделать самостоятельно в 160 литровой или 250 литровой бочке, но я использовал в своей поделке-прототипе уголь, купленный в магазине.





Шаг 3: Доказательство концепции



kak-sdelat-gazogenerator-na-drevesnom-ugle9

Для создания своего мозгопрототипа газогенератора я использовал большое ведро, ведерко от краски, небольшие пластины металла, фитинги и краны.

Более полный список необходимых материалов и инструментов выглядит так:

  • металлическое ведро с плотно закрывающейся крышкой
  • ёмкость для фильтрации и фильтрующий материал - я с успехом использовал баночку от краски и поролон
  • листовой металл - мои толщиной 1.2мм
  • стальные трубы и фитинги к ним – мои были 2см в диаметре, только не используйте оцинкованные
  • труба для входящих газов – я сначала использовал РЕХ шланги (полиэтиленовые армированные), но это плохой выбор
  • труба для отработанных газов – вполне применим гибкий металлический шланг совместимый с трубой ∅ 2см
  • шаровые краны – как минимум один, два – при рециркуляции выхлопных газов, три – для стравливания и четыре - если планируете использовать нагнетатель для разжигания углей
  • термостойкий силиконовый герметик
  • зажимы
  • гайки и болты
  • сварочный аппарат или холодная сварка
  • ключи для труб
  • дрель
  • большое сверло
  • детектор оксида углерода





Шаг 4: Генератор электроэнергии



kak-sdelat-gazogenerator-na-drevesnom-ugle10

kak-sdelat-gazogenerator-na-drevesnom-ugle11

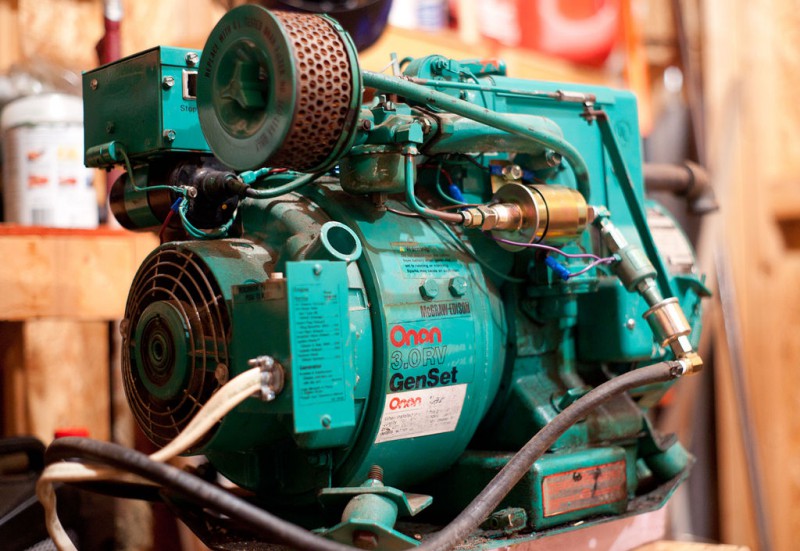

В качестве «потребителя» в моем газогенераторном мозгоэксперименте я решил использовать генератор моего отца, в котором поломалась топливная система. Я устранил течь топливного насоса и немного доработал под последующее функционирование на газе. А именно установил пластину кронштейна для моего адаптера, состоящего из тройника и шарового крана. Тройник подключается к карбюратору, через второе его отверстие поступают горючие газы от газогенератора, а на третье отверстие монтируется кран, через которое подается свежий воздух.

Выхлопная система также оснащена тройником и шаровым клапаном, через которые одна часть отработанных газов выбрасывается в атмосферу, а другая подается на вход газогенератора, где смешивается с чистым воздухом. Это позволяет направлять не полностью сгоревшие окиси углерода снова в топку, а также использовать поток в качестве раздува пламени. Данную опцию мне посоветовали умные люди, изначально моя возвратная линия была недоработана.





Шаг 5: Газогенераторный реактор



kak-sdelat-gazogenerator-na-drevesnom-ugle12

kak-sdelat-gazogenerator-na-drevesnom-ugle13

kak-sdelat-gazogenerator-na-drevesnom-ugle14

kak-sdelat-gazogenerator-na-drevesnom-ugle15

kak-sdelat-gazogenerator-na-drevesnom-ugle16

kak-sdelat-gazogenerator-na-drevesnom-ugle17

kak-sdelat-gazogenerator-na-drevesnom-ugle18

kak-sdelat-gazogenerator-na-drevesnom-ugle19

kak-sdelat-gazogenerator-na-drevesnom-ugle20

kak-sdelat-gazogenerator-na-drevesnom-ugle21

kak-sdelat-gazogenerator-na-drevesnom-ugle22

kak-sdelat-gazogenerator-na-drevesnom-ugle23

kak-sdelat-gazogenerator-na-drevesnom-ugle24

Реактор собирается очень просто, замечу лишь, что впускное отверстие моей самоделки расположено слишком низко, его следует сделать на расстоянии не менее 5см от низа ведра.

Итак, из листового металла я вырезал три одинаковых пластины – одну для выпуска, две для впуска. Две пластины для системы впуска согнул по радиусу ведра, чтобы добиться плотного прилегания, одна из них будет установлена снаружи, другая, для поддержки, внутри. В углах пластин просверлил отверстия под болты крепления, скрепил их вместе и приступил к высверливанию впускного отверстия. После этого одну из пластин приложил к ведру в установленном месте и в самом ведре высверлил аналогичные отверстия.

Далее в отверстие вставил стальную трубку, так что бы она входила внутрь ведра более чем на треть и менее чем наполовину. Внутреннюю часть трубки позже удлинил отрезком из нержавеющей стали – это было ошибкой последствия которой показаны в конце мозгоруководства . Затем сварил трубку и наружную пластину, обе пластины щедро намазал термостойким силиконом и установил на ведро, скрепив болтами.

По центру третьей пластины приварил фитинг, сквозь фитинг и пластину просверлил выходное отверстие, а по углам 4 отверстия для крепежа. После приложил эту пластину к крышке и продублировал на ней отверстия пластины - одно выходное и 4 крепежных. Затем смазал пластину термостойким герметиком и установил на положенное ей место на крышке, скрепив болтами.

И крышку, и само ведро оставил на сутки для высыхания герметика.





Шаг 6: Фильтр



kak-sdelat-gazogenerator-na-drevesnom-ugle25

kak-sdelat-gazogenerator-na-drevesnom-ugle26

kak-sdelat-gazogenerator-na-drevesnom-ugle27

Газогенератор на древесном угле считается газогенератором восходящего потока, то есть поступающий снизу воздух сгорает в топке, а образовавшиеся во время этого газы поднимаются вверх и отводятся через отверстие в крышке. При этом само топливо, а именно древесный уголь, является достаточно пыльным материалом, и его пылинки вместе с потоком газов могут попасть в двигатель. Для того чтобы этого избежать необходим пылеулавливающий фильтр.

Простой фильтр я собрал из баночки для краски, пластиковых фитингов и поролоновой мозгогубки. В дне баночки и крышке высверлил отверстие под фитинг, установил и закрепил сами фитинги, а баночку набил губкой. Для герметичности при установке промазал фитинги все тем же герметиком.





Шаг 7: Выбор угля



kak-sdelat-gazogenerator-na-drevesnom-ugle28

kak-sdelat-gazogenerator-na-drevesnom-ugle29

Уголь в данной самоделке нужно использовать только натуральный, лучше из твердых пород дерева, но и из хвойных сгодится, лишь сгорать будет быстрее. Нельзя использовать прессованный или химически обработанный уголь! Подходящий уголь можно покупать, но если вы планируете использовать свой мозгогазогенератор часто, то лучше научится делать его самостоятельно.

Размером угли должны быть более 3мм, но не больше 2мм, это нужно для лучшей циркуляции потока воздуха и двуокиси углерода.





Шаг 8: Первый пуск



kak-sdelat-gazogenerator-na-drevesnom-ugle30

kak-sdelat-gazogenerator-na-drevesnom-ugle31

kak-sdelat-gazogenerator-na-drevesnom-ugle32

Погода во время первого пуска моей самоделки была дождливой, я не знал, как поведет себя старенький генератор электроэнергии, который запускался последний раз 15 лет назад. Но я все же был уверен в своем успехе.

Зажженную пропановую горелку я вставил в воздухозаборное отверстие реактора и оставил ее разжигать уголь. На генераторе электроэнергии перекрыл поступление свежего воздуха и запустил стартер.

Во время старта двигатель генератора начал самостоятельно забирать поток, и я убрал горелку. Немного времени спустя начало вырабатываться достаточное количество горючего газа. Подачей воздуха и жидкости для запуска в стартер я помогал процессу стабильной работы двигателя. Я продолжал запускать двигатель и настраивать подачу воздуха в карбюратор. Когда нужный состав смеси был найден, двигатель заработал, и я успешно "запитал" от него свою сабельную пилу. Через 15 минут после начала работы пришлось выключить генератор из-за утечек газа.

Автор газогенератора на основе которого я сделал свой прототип говорит, что от сжигания угля объемом 0.0045 куб.м. за 30 минут он получает 5 л.с. Не знаю какова мощность его генератора электроэнергии, но я за 15 минут сжег намного меньше.

ВАЖНО!!! Будьте осторожны в случае работы с угарным газом (СО), при неправильном использовании он смертельно опасен! При вдыхании молекула СО присоединяется к молекуле кислорода в крови, что приводит к плохой абсорбции и в результате, полиорганной недостаточности. Соблюдайте правила работы с газами и работайте на воздухе или хорошо проветриваемом помещении!





Шаг 9: Версия 2.0



kak-sdelat-gazogenerator-na-drevesnom-ugle33

kak-sdelat-gazogenerator-na-drevesnom-ugle34

Прототип сделан и он функционален, из минусов только утечка газа. Поэтому я сделал газогенератор версии 2.0 со следующими доработками:

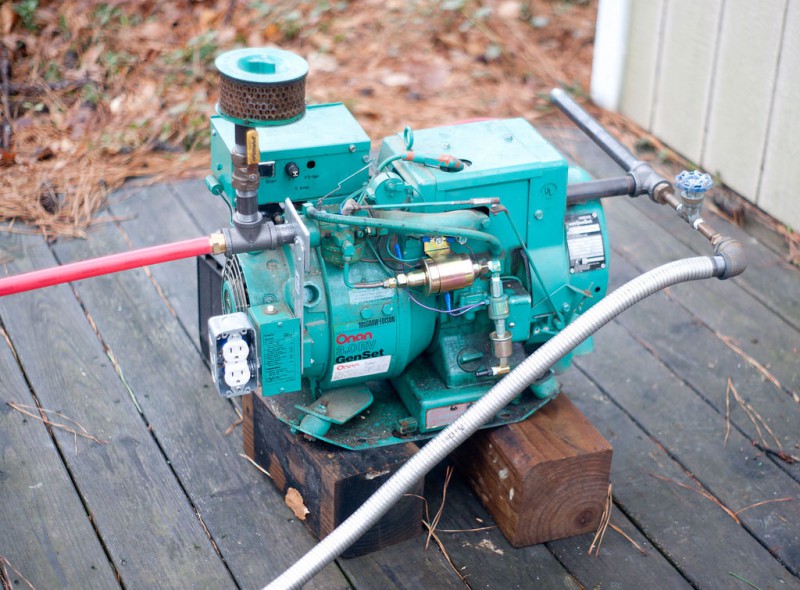

На вход карбюратора я установил 5мм-ю металлическию пластину с резьбой для трубы ∅ 2см, пластина крепится двумя болтами и дополнительной полосой металла для жесткости. При установке пластины использовал прокладочную бумагу, что позволило избежать утечек.

РЕХ шланг заменил, потому что он плавился на крышке газогенератора, да и у меня не было хороших зажимов для него. Вместо него я установил гибкий металлический шланг, который снял с возвратной системы. Он идеально подходит к трубе и фитингам, в которых плотно фиксируется при проворачивании, но на выходе газогенератора его лучше закрепить U-образным болтом.

Утечки устранены!





Шаг 10: Заглушка



kak-sdelat-gazogenerator-na-drevesnom-ugle35

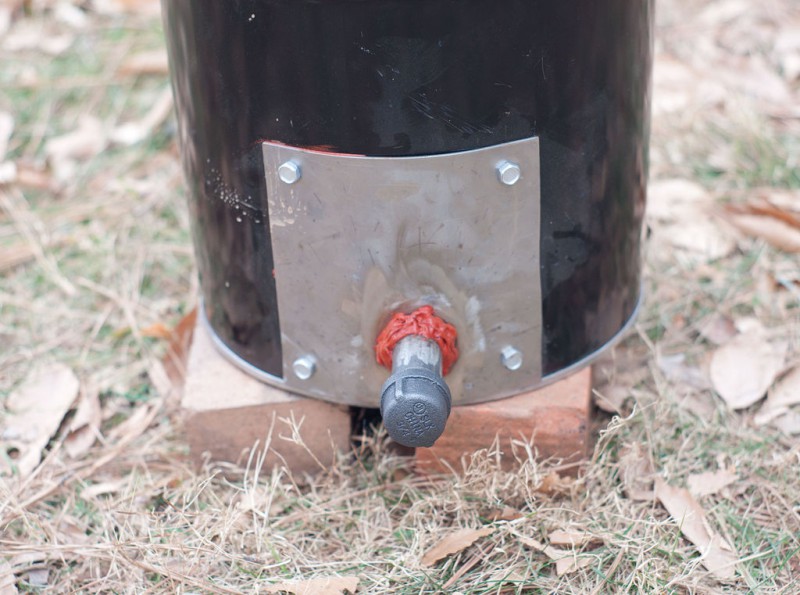

Для горения необходимы три вещи: воздуха, топливо, запал. Данная самоделка имеет в реакторе много тепла (запала) и угля ( топлива), поэтому единственный способ остановить его работу это перекрыть подачу воздуха. Для этого нужна всего лишь одна заглушка с резьбой или клапан, которыми при необходимости и перекрывается входное отверстие.

Чтобы остановить мозгореактор я закрыл входное отверстие заглушкой и оставил на ночь, с утра он был прохладным и не вырабатывал газ.





Шаг 11: Планы на доработку



kak-sdelat-gazogenerator-na-drevesnom-ugle36

kak-sdelat-gazogenerator-na-drevesnom-ugle37

Сжатие и хранение газа

Все результаты это знания, и не все предположения верны. Я, к примеру, подумал, что могу сжать выработанный газ и поместить его в баллон, а потом использовать как и обычный пропан. Но столкнулся с проблемой, что этот сжатый газ не разжигается. Я подумал раз в двигателе генератора зажигается, то и я его зажгу, но на деле это не так. Может причина в том, что 12 вольтовый компрессор не создал необходимую концентрацию и следует попробовать с более мощным компрессором.

Материалы реактора

Температура в топке было очень высокой и мой отрезок из нержавеющей стали, которым я удлинил входную трубку, расплавился. Он оказался хромированной блестящей безделушкой и просто растаял в топке. И еще, как я упоминал, входное отверстие изначально расположено слишком низко и не обеспечивает нужную реакционную зону и зольное пространство.

Генератор электроэнергии

Так как генератор не мой, а моего отца, то придется его вернуть, а себе приобрести что-то подходящее и установить все на мобильную платформу, чтобы расширить спектр подключаемых устройств: водный насос, вентилятор, гидравлический насос и т.д.
Самостоятельное производство угля

Топливо моего газогенератора это уголь, поэтому для полной автономности и экономии следует приобрести пару железных бочек и сделать установку для производства древесного угля.

Вот так я сделал газогенератор и "запитал" им генератор электроэнергии, надеюсь, было интересно и полезно!

Удачи в ваших самоделках!
