Приветствую уважаемых читателей! В сегодняшней статье речь пойдёт о различных струбцинах и зажимах.

Когда уместно изготавливать инструменты своими руками?

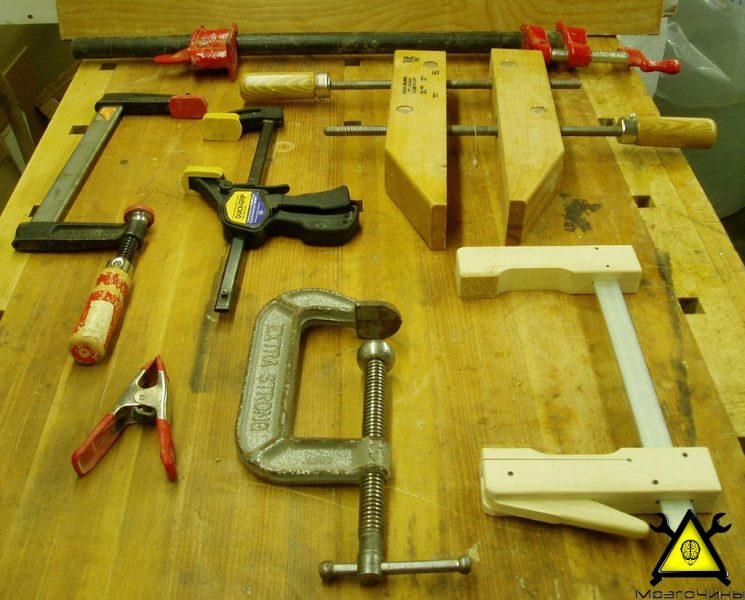

Существует великое множество струбцин-зажимов:

Для работ с деревом

Когда уместно изготавливать инструменты своими руками?

  • Пружинный зажим;

Когда уместно изготавливать инструменты своими руками?

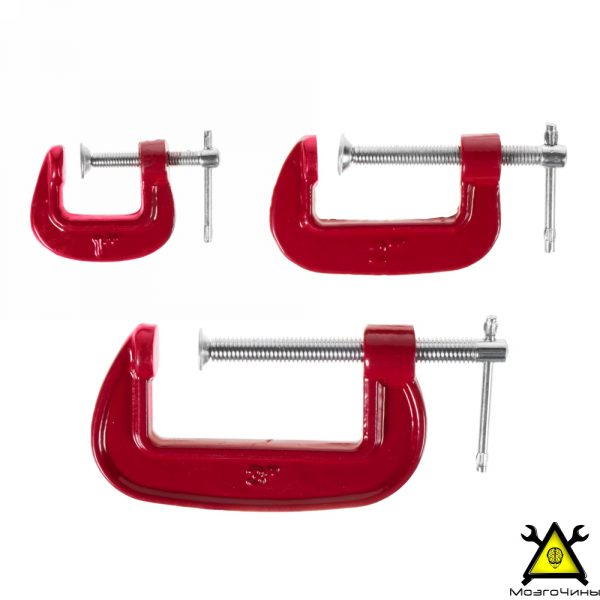

  • G-образная струбцина;

Когда уместно изготавливать инструменты своими руками?

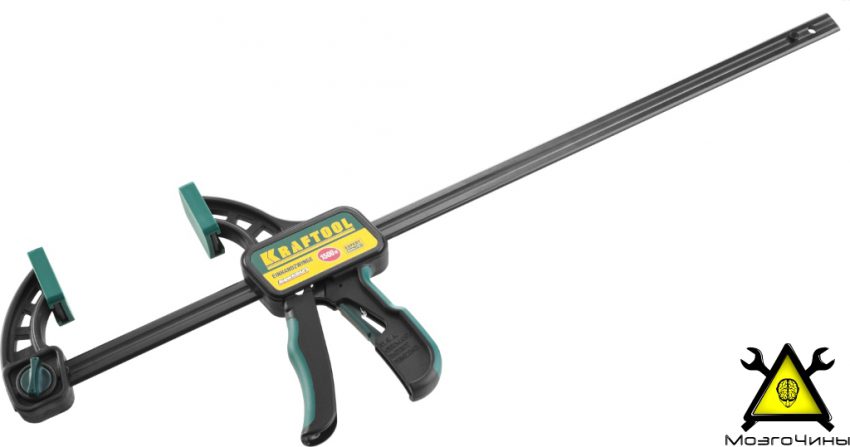

  • Реечная струбцина;

Когда уместно изготавливать инструменты своими руками?

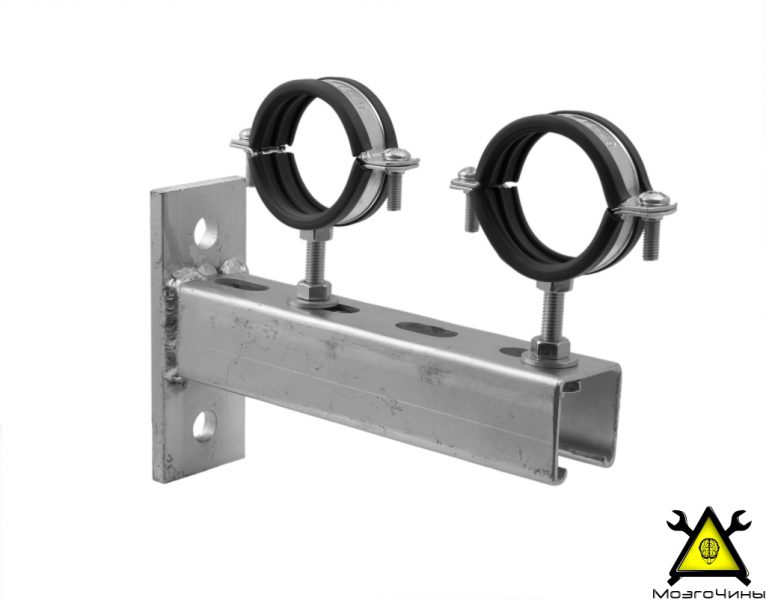

  • Зажимные хомуты;

Когда уместно изготавливать инструменты своими руками?

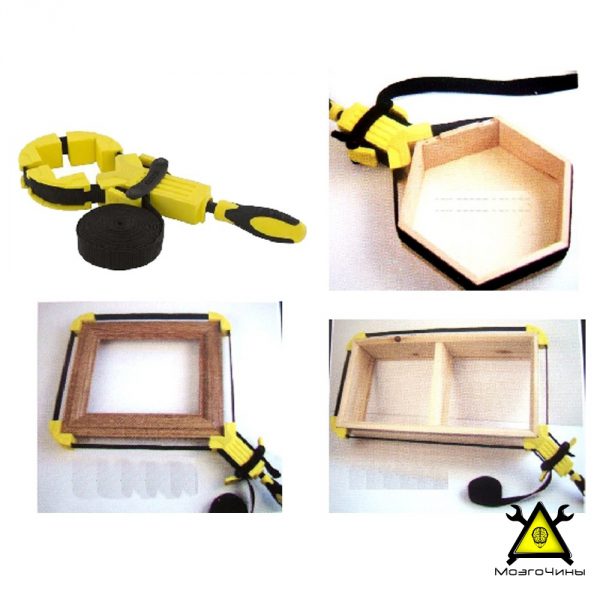

  • Ременная струбцина;

Когда уместно изготавливать инструменты своими руками?



Когда уместно изготавливать инструменты своими руками?

  • Деревянные струбцины;

Когда уместно изготавливать инструменты своими руками?

Когда уместно изготавливать инструменты своими руками?

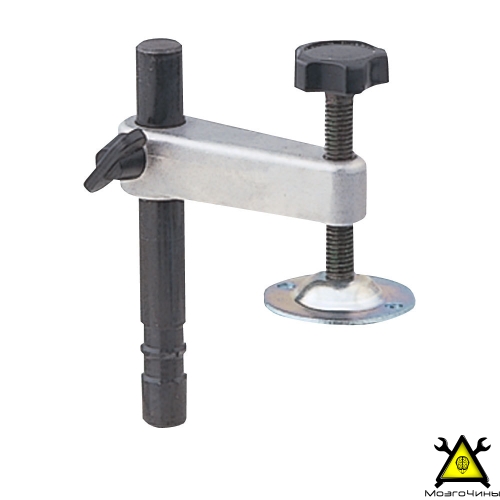

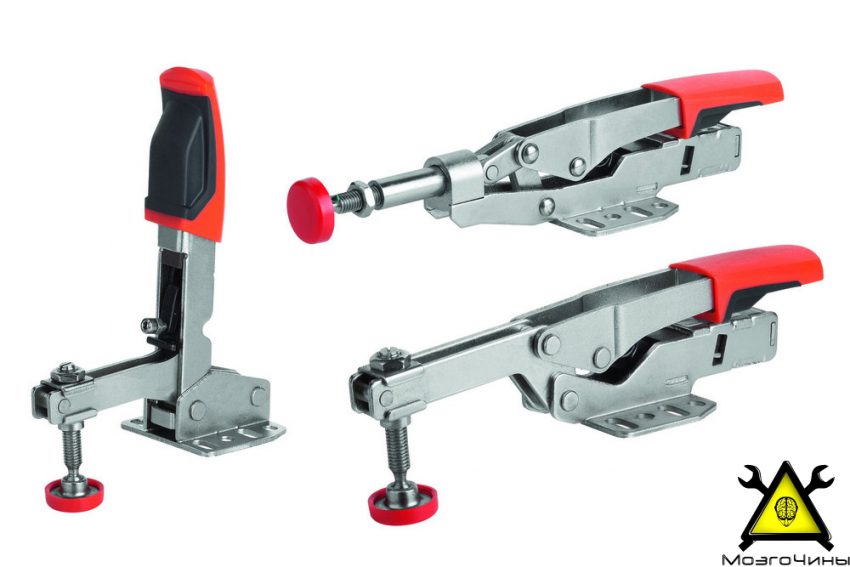

  • Вертикальная струбцина;

Когда уместно изготавливать инструменты своими руками?

  • Струбцина горизонтальная;

Когда уместно изготавливать инструменты своими руками?

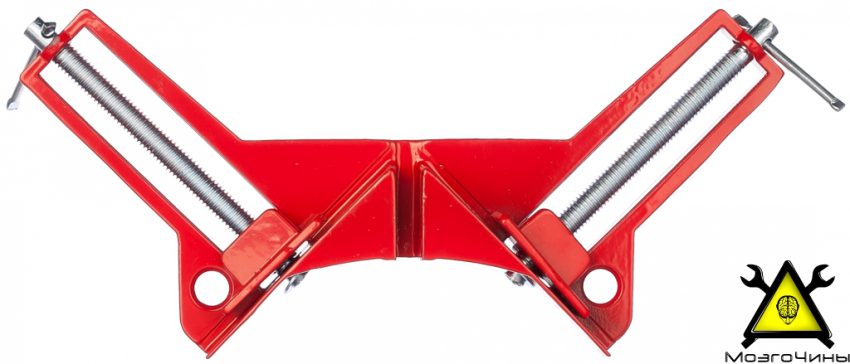

  • Угловая струбцина;

Когда уместно изготавливать инструменты своими руками?

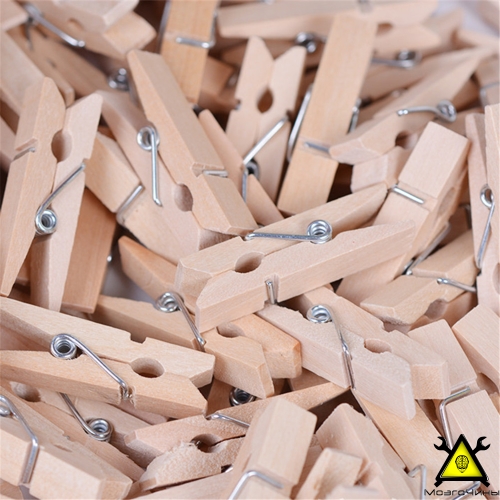

  • Деревянная прищепка :-)

Для работы с металлом

Когда уместно изготавливать инструменты своими руками?

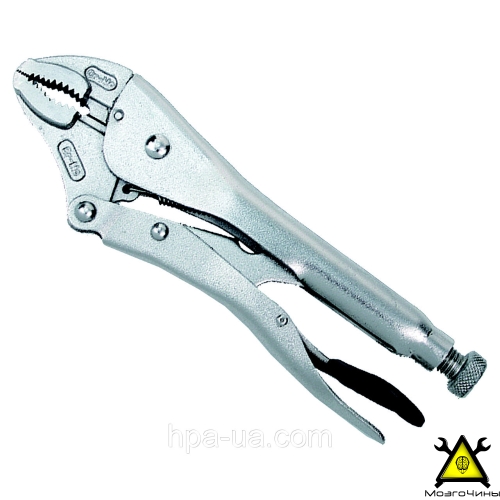

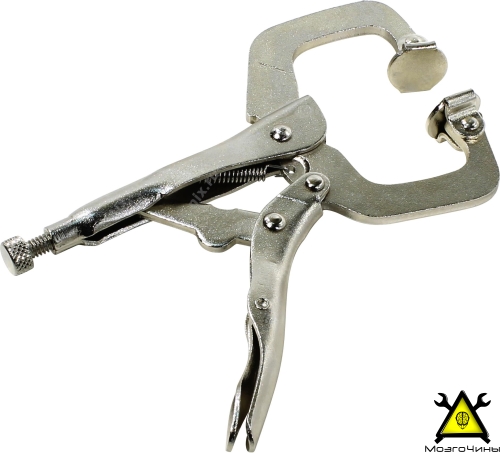

  • Ручные тиски-струбцины;

Когда уместно изготавливать инструменты своими руками?

  • Ручные тиски с глубоким захватом;

Когда уместно изготавливать инструменты своими руками?

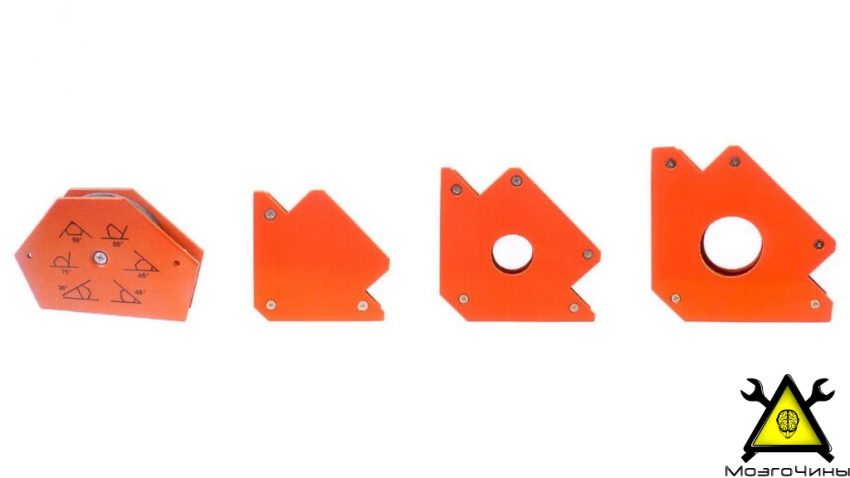

  • Магнитные уголки и т.д.

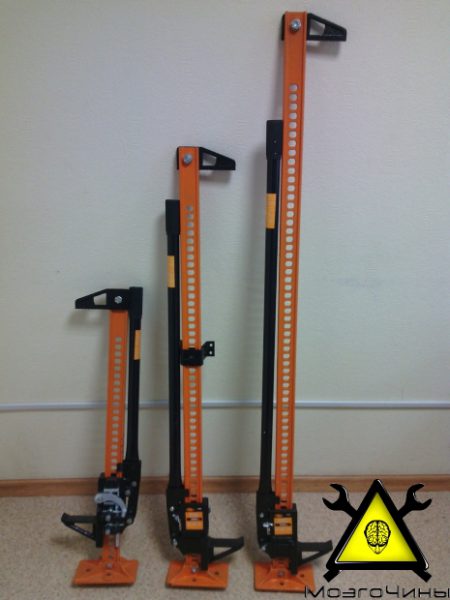

Основное предназначение струбцин известно всем – фиксировать что-либо. Но не все знают, что струбцины (зажимы) проникли во все сферы человеческой деятельности. Например, автомобильные домкраты – прекрасный пример того, как струбцины могут не только фиксировать, но и удерживать многотонные грузы.

Когда уместно изготавливать инструменты своими руками?

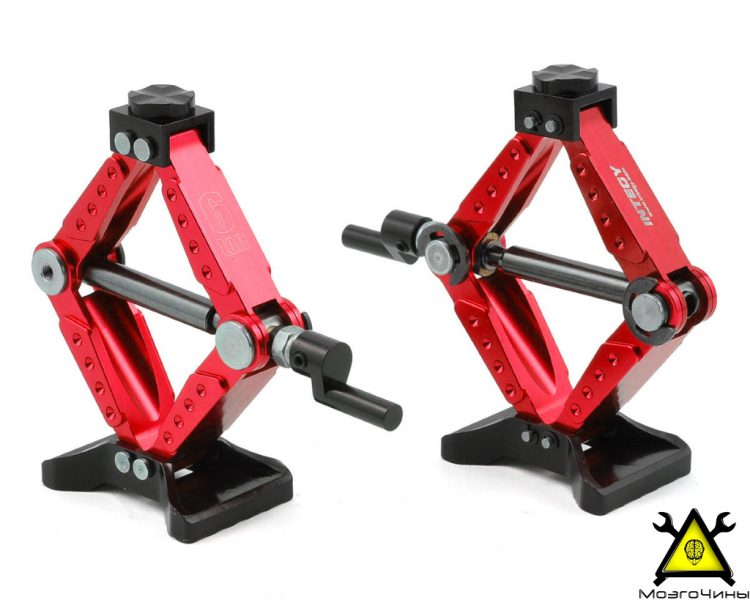

Второй тип струбцины-домкрата (другое название «ножницы»).

Когда уместно изготавливать инструменты своими руками?

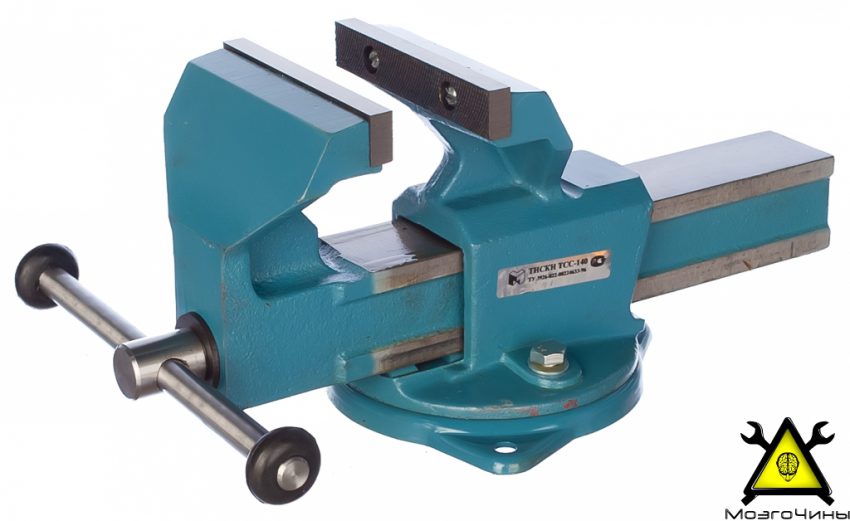

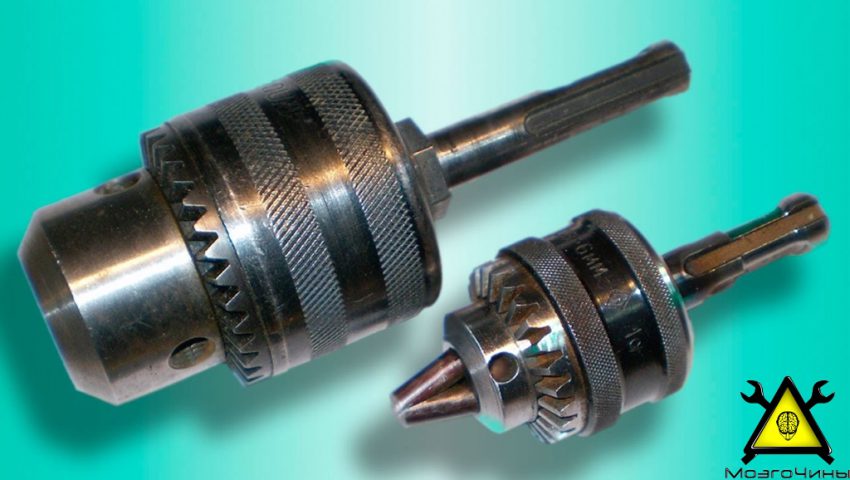

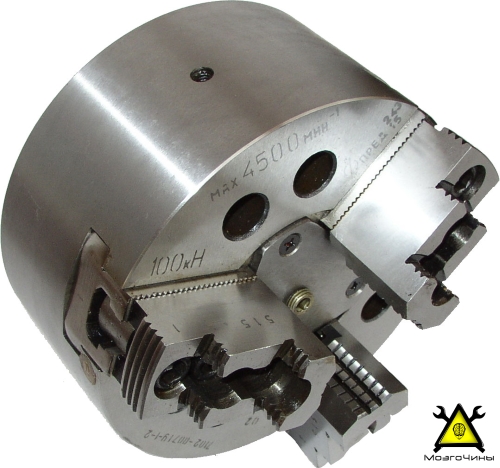

Тиски, зажимные и кулачковые патроны, - также относятся к «классу струбцин».

Когда уместно изготавливать инструменты своими руками?

Когда уместно изготавливать инструменты своими руками?



Когда уместно изготавливать инструменты своими руками?

Помимо магазинных вариантов, можно изготавливать зажимы практически под любые цели.

Когда уместно изготавливать инструменты своими руками?

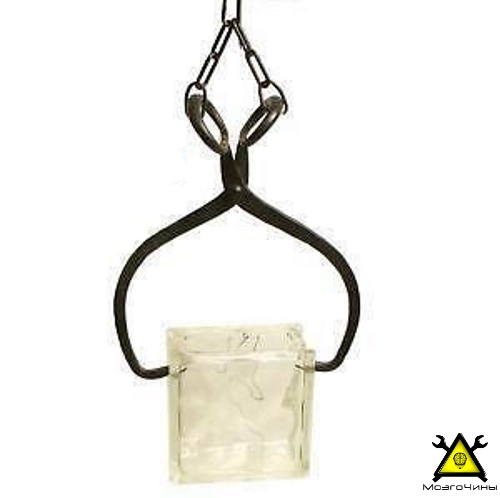

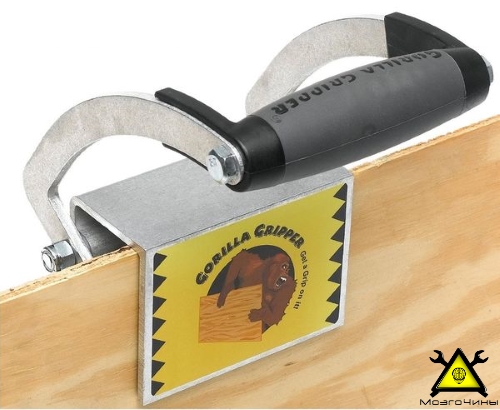

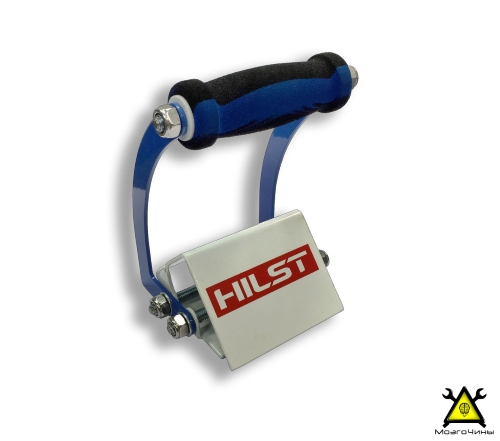

Наиболее распространённая форма U- или G- образная, иногда «X»/«XX» (щипцы для перемещения льда или переноски фанерных листов).

Когда уместно изготавливать инструменты своими руками?

Когда уместно изготавливать инструменты своими руками?

Когда уместно изготавливать инструменты своими руками?

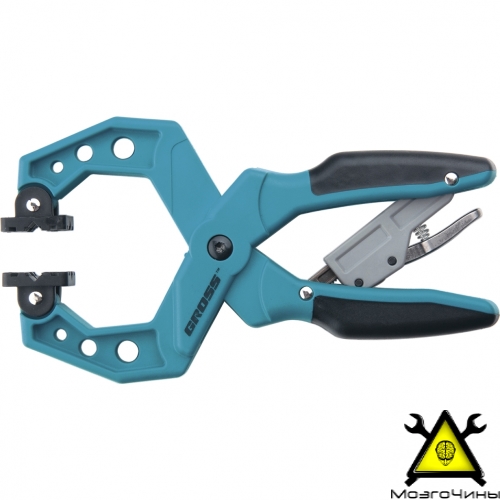

Некоторые струбцины имеют храповый/ фрикционный механизмы для «быстрой расцепки».

Когда уместно изготавливать инструменты своими руками?

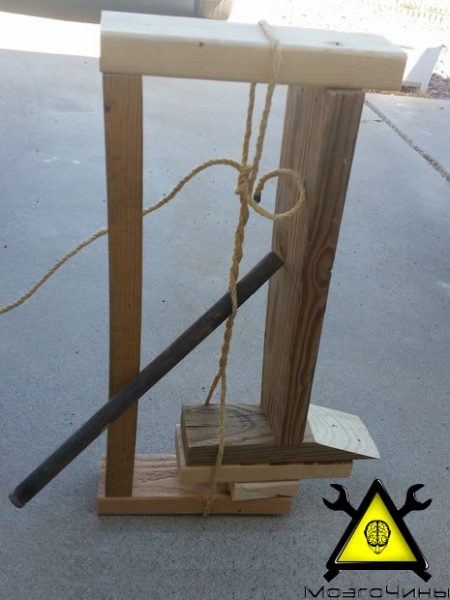

Прежде, чем тратить деньги на покупку озвученного выше списка, необходимо трезво оценить задачу: что нужно зажать и каким образом это можно осуществить. Например, для того, чтобы стянуть стул, можно воспользоваться резиновым жгутом и деревянной палкой.

Когда уместно изготавливать инструменты своими руками?

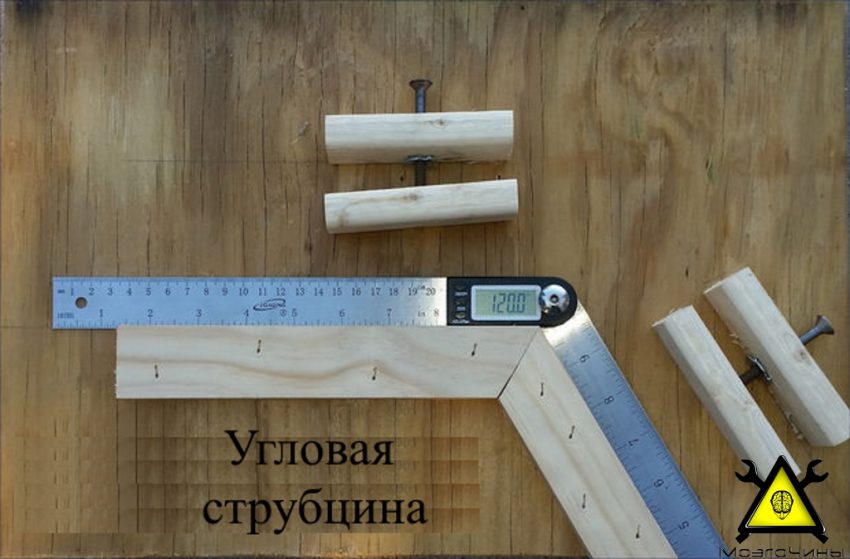

Для того, чтобы фиксировать рамки, имеющие нестандартные углы, требуются узкоспециализированные струбцины. С помощью настольной циркулярки, деревянных обрезков, столярного клея и нескольких винтов, вы сможете быстро решить сложившеюся проблему.

Когда уместно изготавливать инструменты своими руками?

Когда уместно изготавливать инструменты своими руками?

Когда уместно изготавливать инструменты своими руками?

Если же вам нужна действительно большая G-образная струбцина, просто найдите 3 куска доски и скрутите их вместе по принципы «стянутого стула».

Когда уместно изготавливать инструменты своими руками?

На МозгоЧинах можно найти несколько неплохих статей на тему изготовления струбцин/зажимов своими руками.

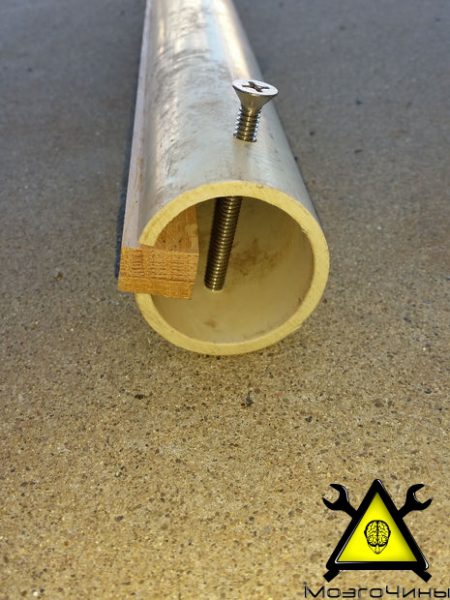

Например, если Вам нужно скрепить две относительно длинные рейки, возьмём пластиковую трубу диаметром 5 см (диаметр трубы зависит от размера заготовок) и длинной немного больше длины скрепляемых деталей, и распустим её вдоль. Просверлим несколько отверстий и установим в них винты, закрутив которые, зажим будет фиксироваться «намертво».

Когда уместно изготавливать инструменты своими руками?

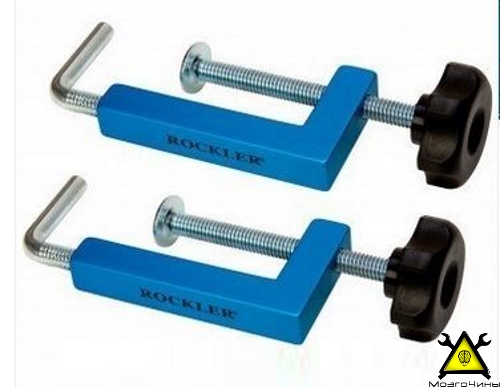

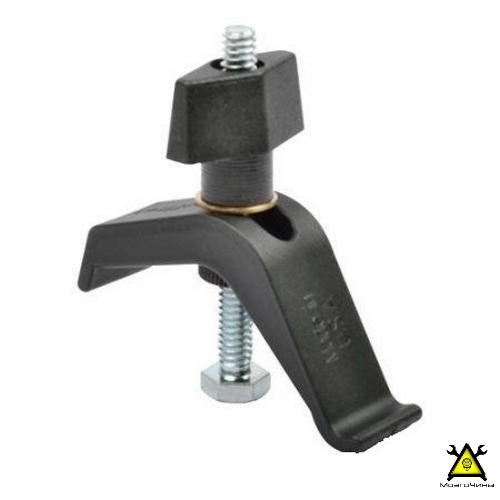

Еще один вариант магазинного и самодельного зажима.

Когда уместно изготавливать инструменты своими руками?

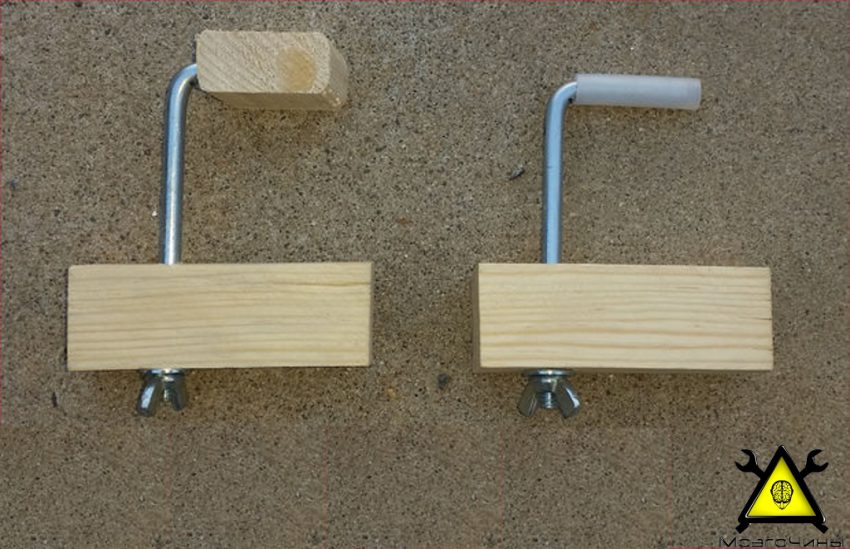

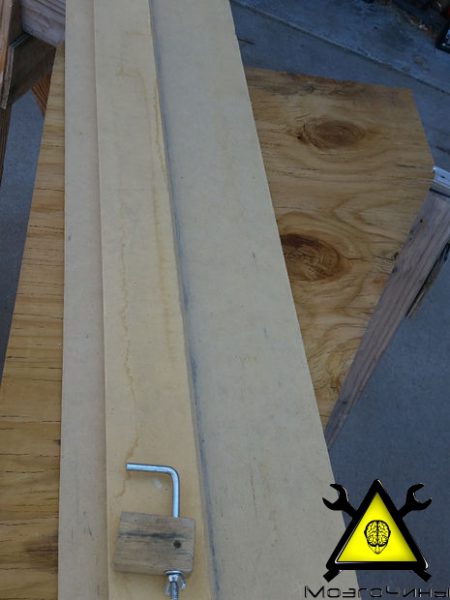

Чтобы изготовить такую поделку потребуется запастись парой винтов, шайбами, гайками-барашками и столярными обрезками.

Когда уместно изготавливать инструменты своими руками?

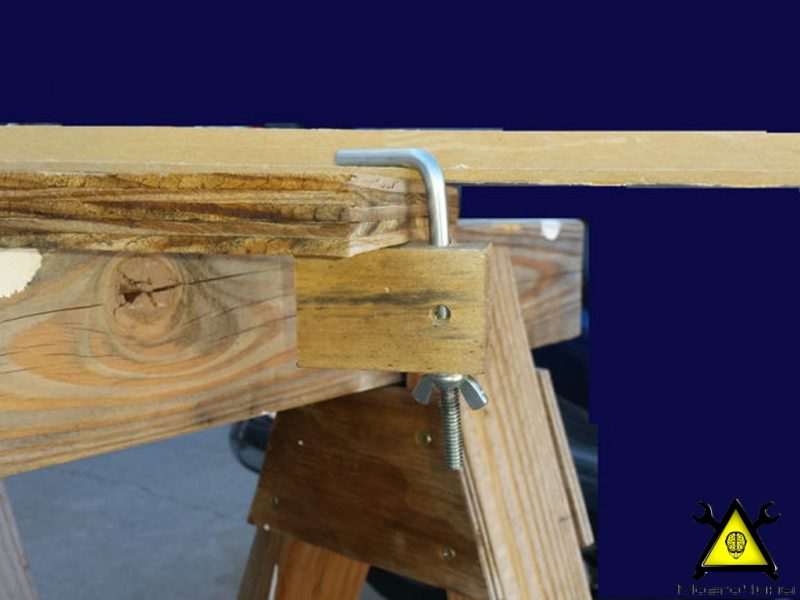

Отрезаем шляпки, зажимаем заготовки в тисках и загибаем под углом в 90 градусов при помощи трубы. После получения L-образных заготовок, сверлим отверстия в деревянных брусках. Проталкиваем обрезанные винты в отверстия, затянув их «барашками»

Когда уместно изготавливать инструменты своими руками?

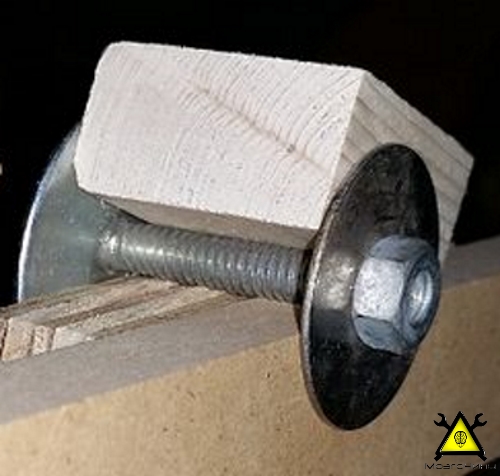

В качестве доработки можно изготовить сменные насадки (из дерева или пластика) для того, чтобы зажим не деформировал поверхность зажимаемого материала.

Когда уместно изготавливать инструменты своими руками?

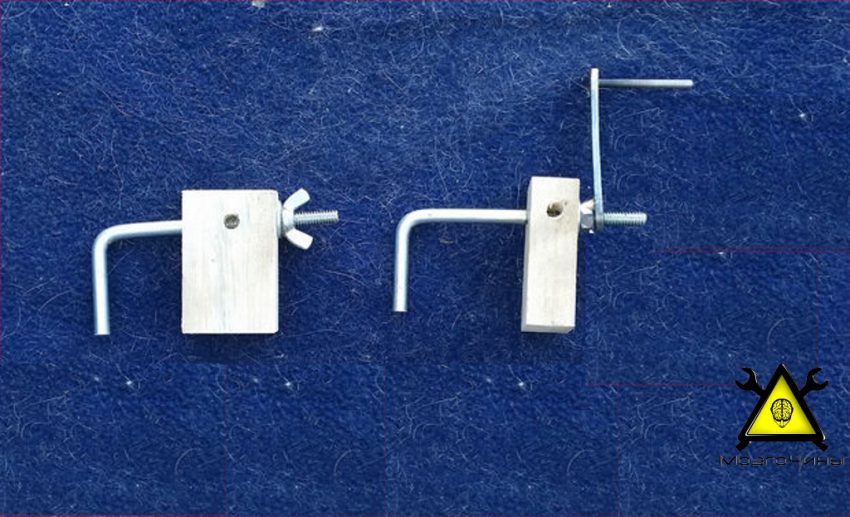

Вместо гайки-барашка можно использовать обычную гайку, приваренную/припаянную к короткому кривошипу.

Когда уместно изготавливать инструменты своими руками?

Имея лишь небольшой набор инструментов, можно изготовить струбцины/зажимы под различившие задачи.

Когда уместно изготавливать инструменты своими руками?

На этом всё. Надеюсь, что статья вам понравилась. Творческих успехов :-)
