Кто сказал, что ветер нельзя приручить

Перевёл alexlevchenko для mozgochiny.ru

Доброго времени суток! Перед вами, МозгоЧины, простой пример того, как можно превратить никому не нужный мусор в простое и дешёвое решение, которое позволит добывать экологически чистую электроэнергию своими руками.

Для того, чтобы изготовить ветровую турбину с вертикальной осью потребуется минимальный набор необходимых инструментов.

Шаг 1: Основная идея

Из википедии: Вертикальные ветровые турбины — это тип ветряной турбины, где вал главного ротора установлен поперечно ветру (но не обязательно вертикально), а основные компоненты расположены у основания турбины.

В этой турбине чашеобразные лопасти поворачиваются вокруг вертикально расположенного вала.

Лопасти состоят из трех пустых пластиковых бутылок, разрезанных пополам и установленных на дешёвой пластиковой тарелке. Тарелка закреплена на длинном болте (центральном вале), на котором гайками закреплены подшипники для облегчения поворота на ветру и установки на деревянный кронштейн.

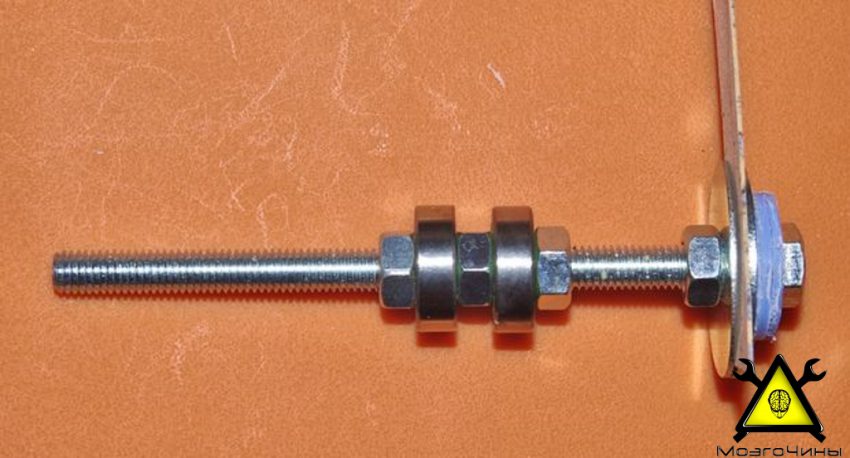

На фотографии показана основная конструкция вала турбины. Пластиковые прокладки были установлены из-за того, что резьба болта, который я использовал, заканчивалась в 5 мм ниже уровня шляпки. Вместо пластиковой тарелки (кусок фанеры), закрепленный гайками между двумя большими шайбами. Два подшипника закреплены между двумя гайками. Гайка между подшипниками действует, как уставка для обеспечения большей стабильности турбины.

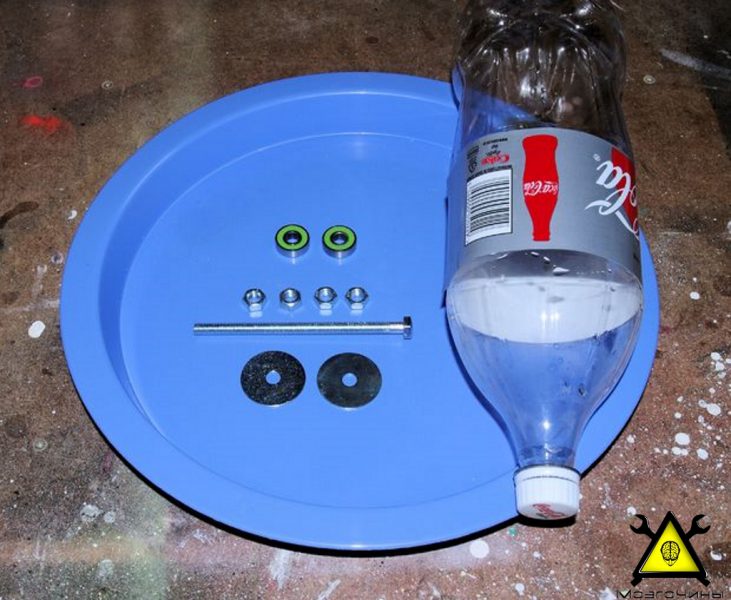

Шаг 2: Детали конструкции

  • Пластиковая тарелка диаметром от 30 до 35 см;
  • Болт М8 длиной 125 мм;
  • Четыре гайки М8;
  • Две широкие шайбы с 8-миллиметровыми отверстиями;
  • Два подшипника с внутренним диаметром 8 мм. Использовал подшипник с внешним диаметром 22 мм и толщиной около 7 мм.

Шаг 3: Лопасти

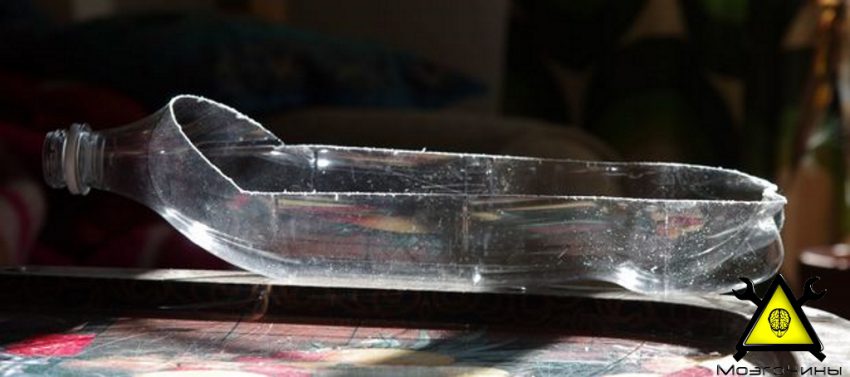

Для изготовления лопастей нам понадобятся любые 2-литровые пластиковые бутылки. Вырежем фрагмент, как показано на первом снимке.

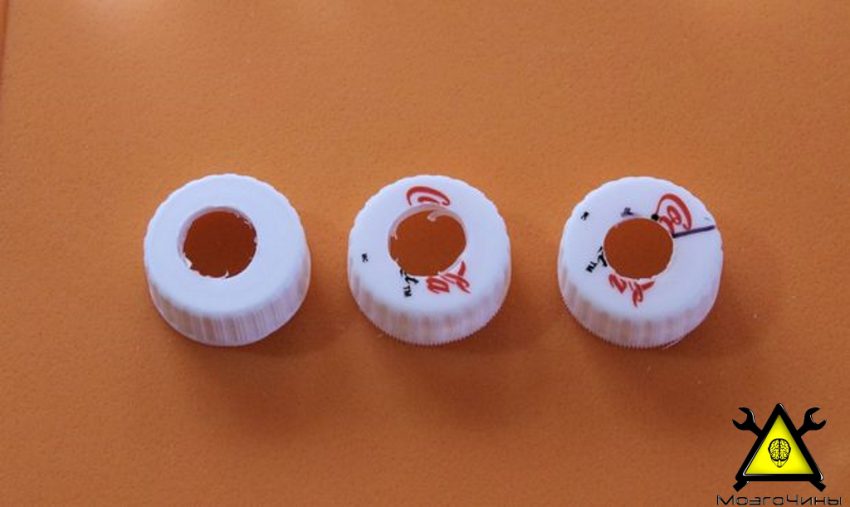

Крышки от тех же бутылок будут использоваться для крепления лопастей к тарелке. Отверстия, сделанные в крышке, нужны для отвода дождевой вода.

Шаг 4: Тарелка

Следует выбирать не хрупкий пластик, который не раскрошиться при сверлении отверстий.

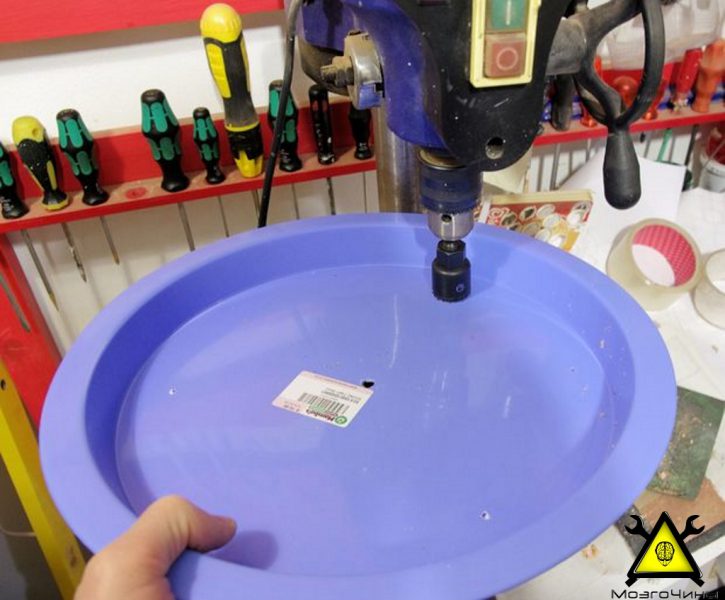

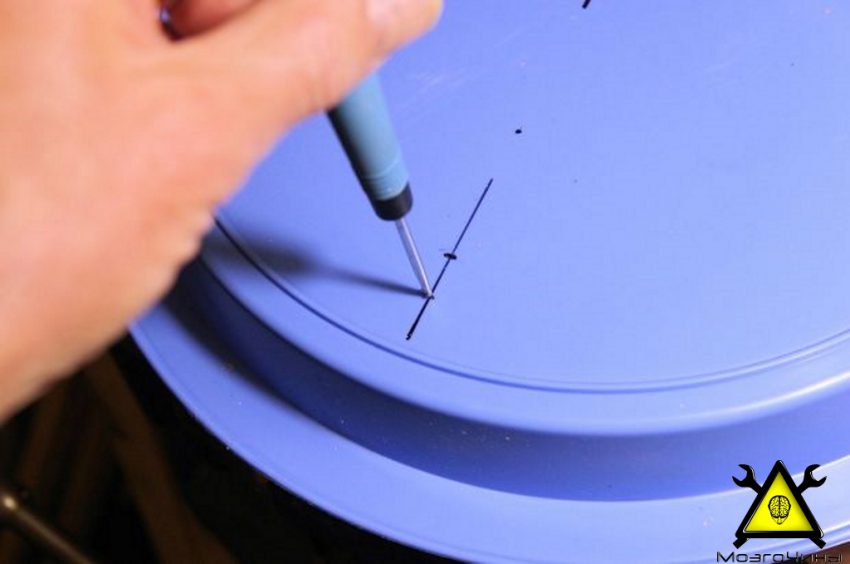

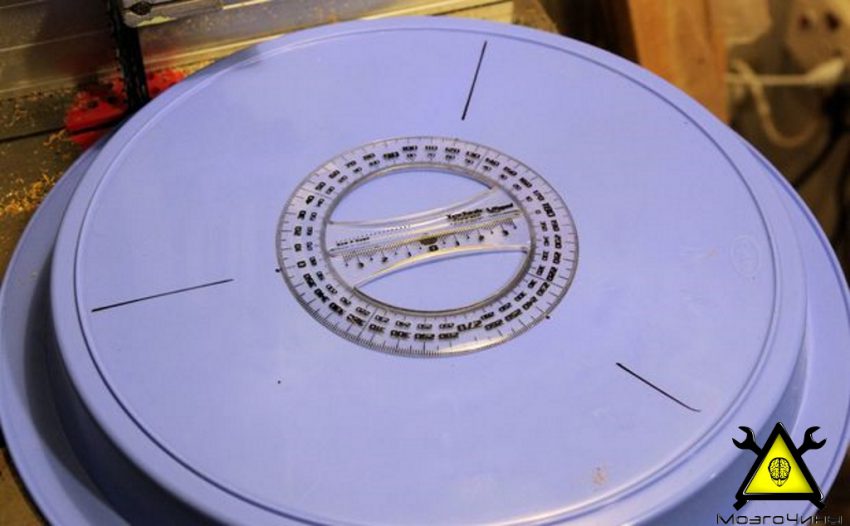

Просверлим три отверстия вблизи края тарелки. Они должны быть расположены под углом в 120 градусов друг от друга. Предварительно просверлим центрирующие отверстия.

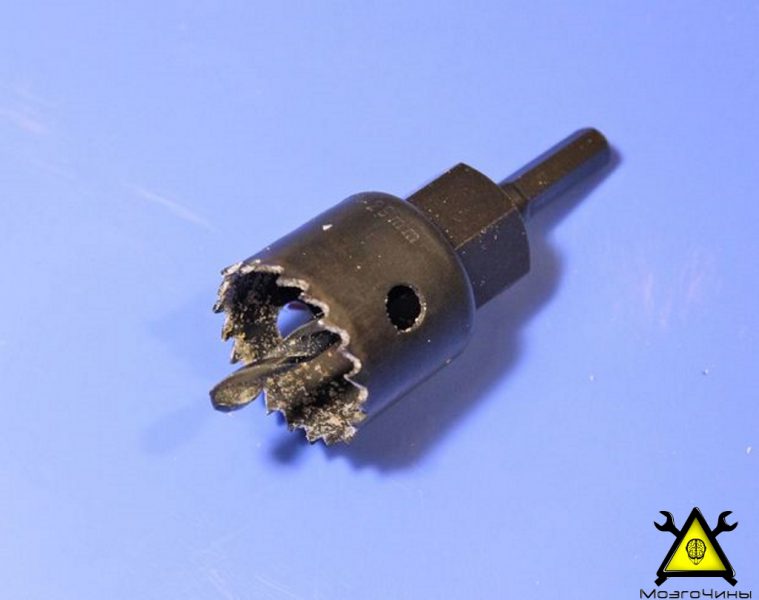

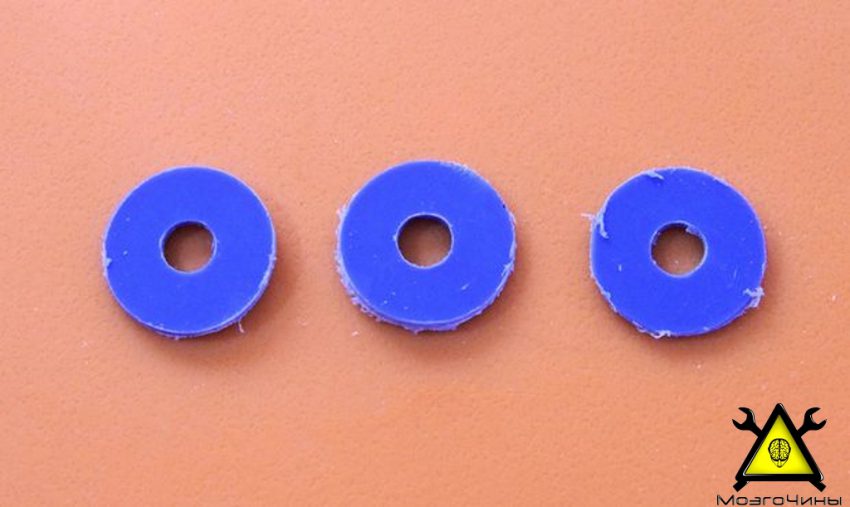

Диаметр отверстий может составлять от 26 до 29 мм (оптимальный 26 мм). Вырезанные пластиковые диски в дальнейшем будут использованы в качестве прокладок.

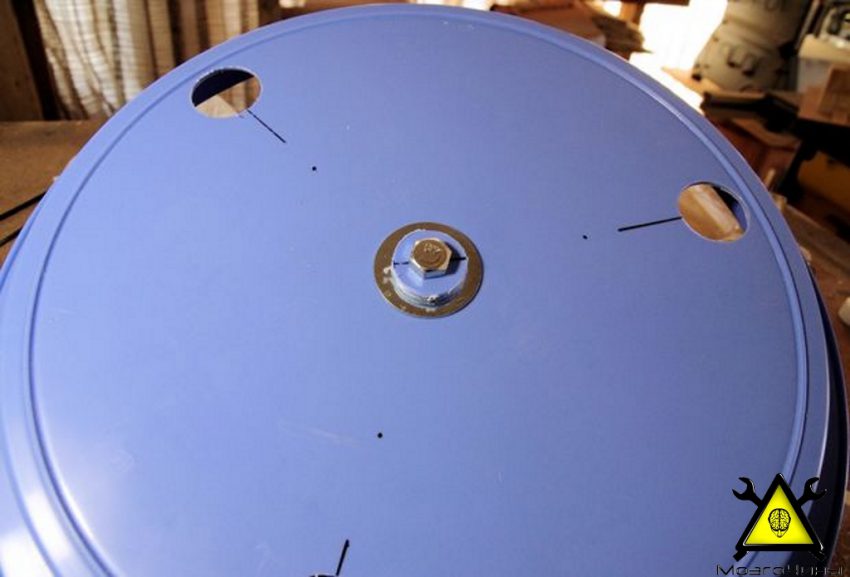

В центре тарелке просверлим отверстие диаметром 8 мм для центрального вала.

Шаг 5: Монтаж

Теперь всё, что нам нужно – это просто собрать делали вместе.

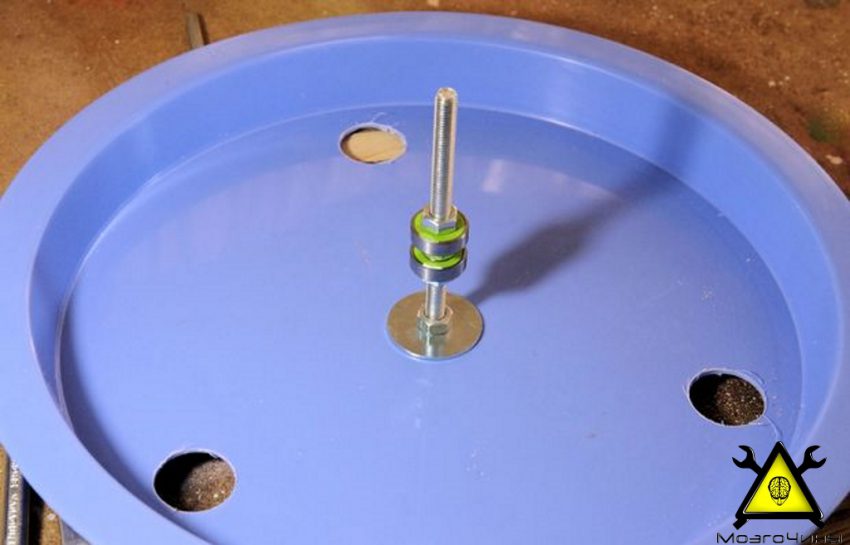

Сначала устанавливаем вал, после чего закрепим на нём подшипники.

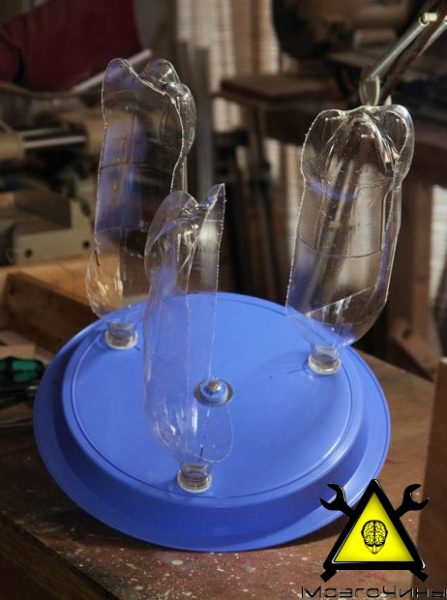

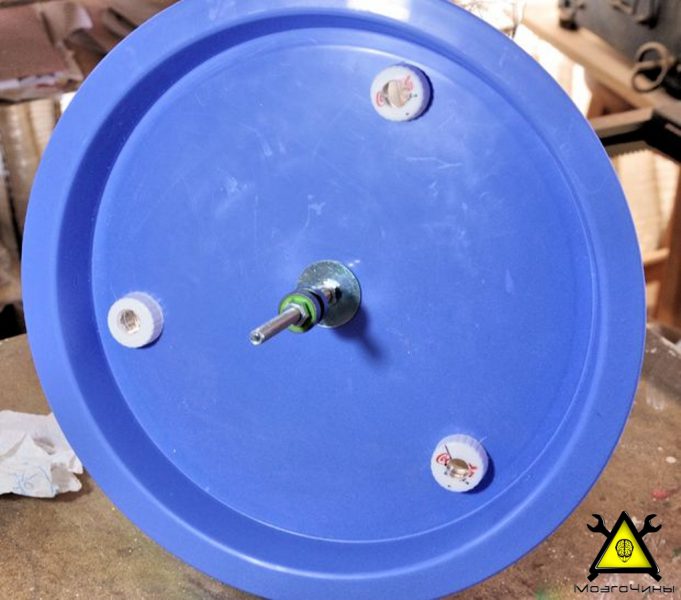

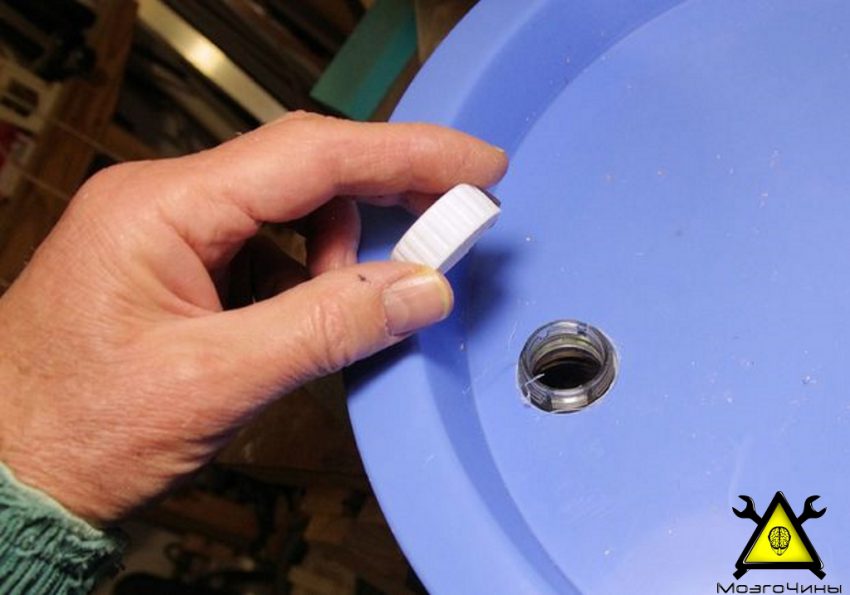

Фиксируем бутылки на тарелке. Лопасти должны быть установлены в одном направлении (по часовой или против часовой стрелки) и выровнены перпендикулярно  основанию, на котором они закреплены.

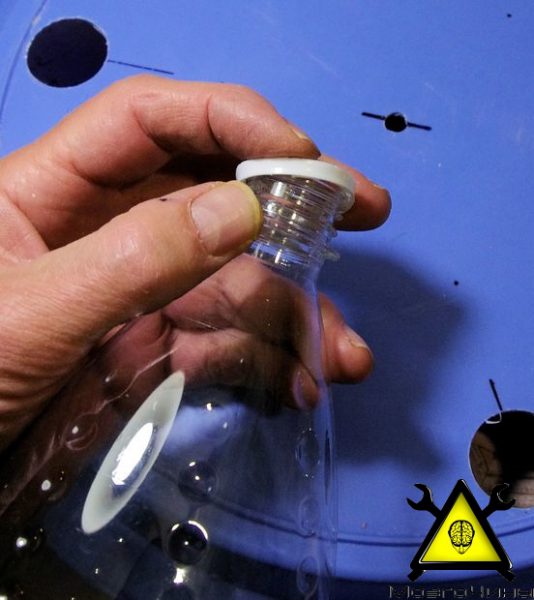

Если посадочные отверстия больше 26 мм, то можете удалить белые уплотнительные кольца на горлышках бутылок. Их расширенное основание обеспечит более надежную посадку в отверстиях.

Шаг 6: Крепление турбины

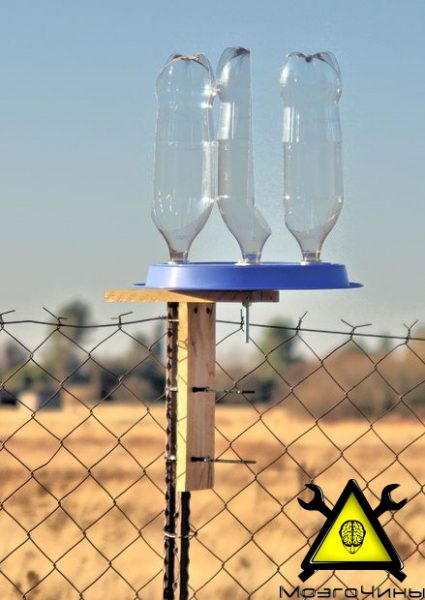

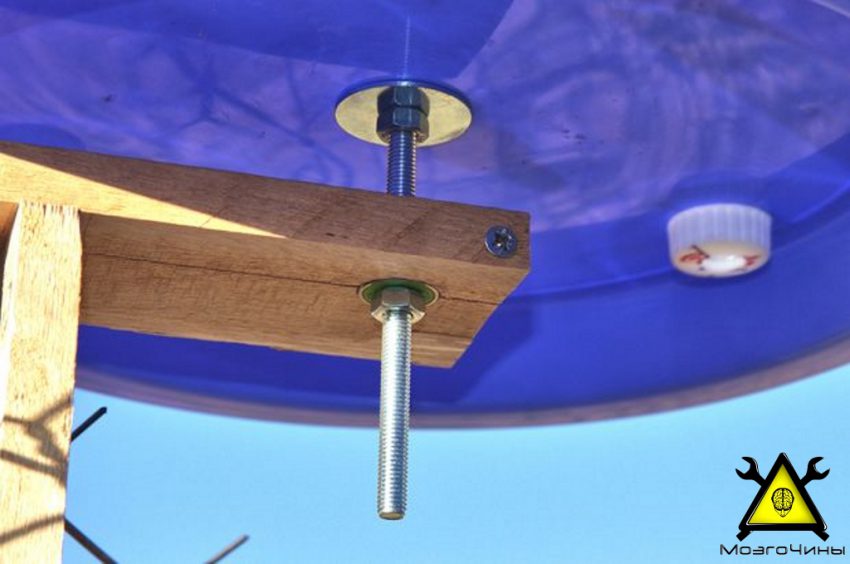

После того, как турбина будет готова, можно приступать к изготовлению кронштейна. Он состоит из Т-образной деревянной заготовки (толщиной 18 мм). Вертикальная часть крепится к ограждения с помощью кабельных стяжек через отверстия. Подшипники турбины зажимаются в 22 мм отверстии в горизонтальной части.

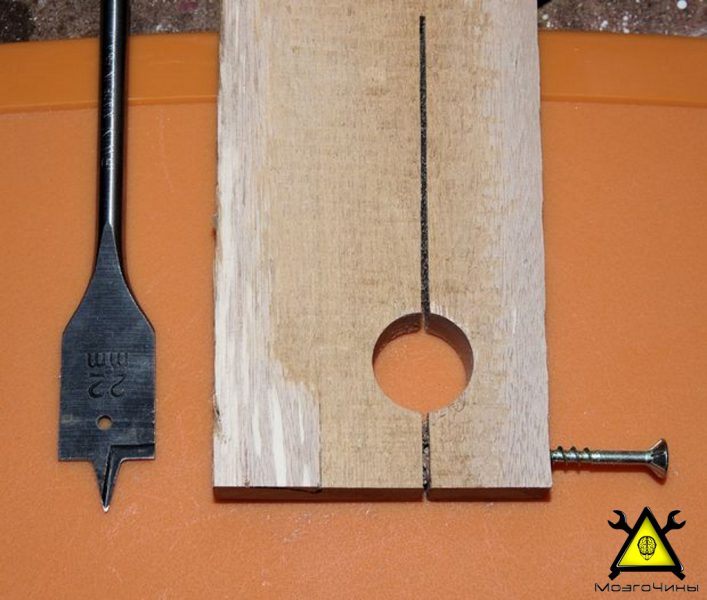

Конструкция «зажима» проста, как табуретка. Для начала сверлим 22-миллиметровое отверстие перьевым сверлом. Затем делаем разрез шириной 2 мм и длиной 80 мм. Это позволит легко устанавливать и зажимать подшипники с помощью шурупа. Болт и гайка были бы более надежным фиксирующим механизмом, чем саморез (в будущем планирую заменить крепёж).

Шаг 7: Увеличение прочности

Хотя бутылки сами по себе должны быть достаточно устойчивыми к ветру, еще одна дополнительная модификация повысит их прочность.

Есть много различных способов выполнить это. Для изготовления усилительной рамы нам потребуется:

  • Фрагмент черенка от лопаты;
  • Бамбуковые шпажки;
  • Небольшие кабельные стяжки.

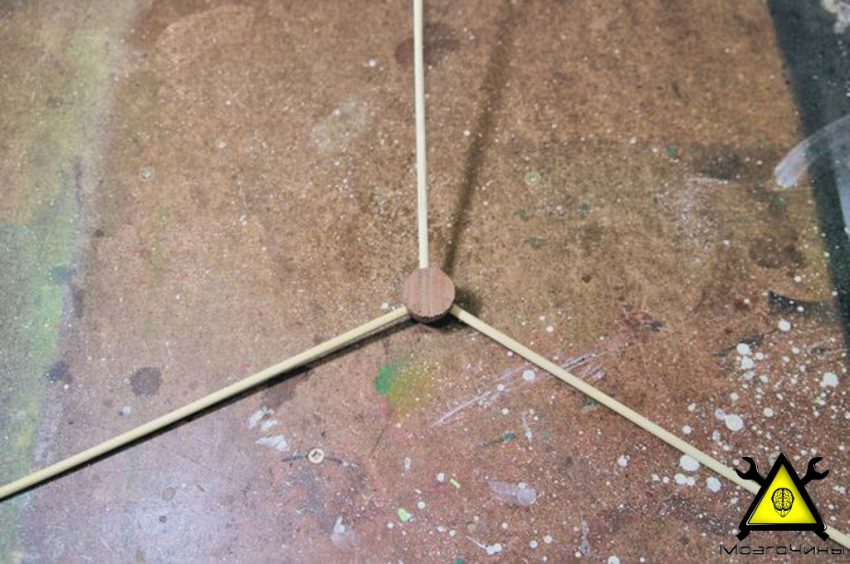

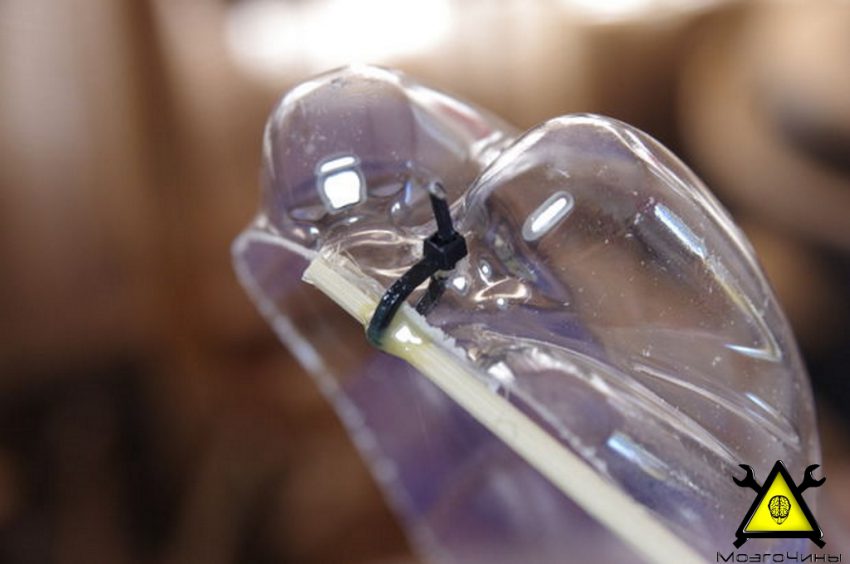

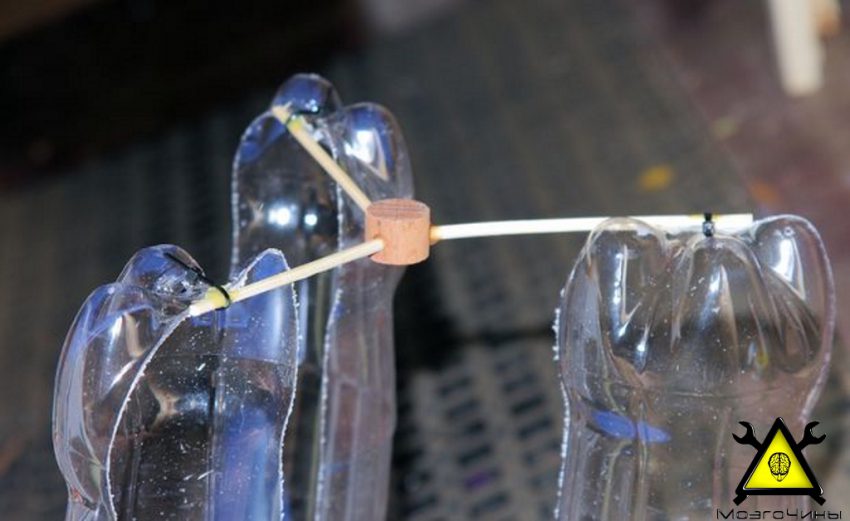

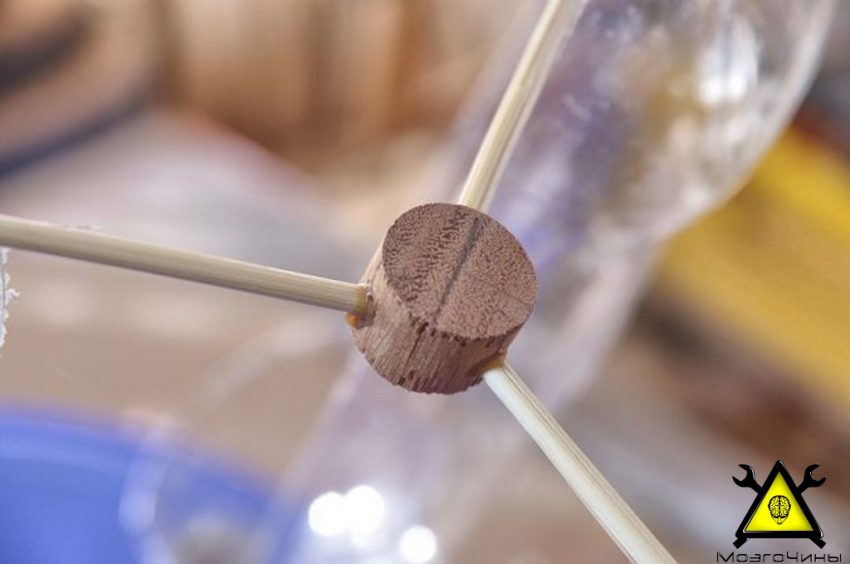

Просверлим три 4-мм отверстия (диаметр шпажек) под углом в 120 градусов и вклеим бамбуковые шпажки в отверстия. Затем просверлим 3-миллиметровые отверстия (ширина кабельных стяжек) на дне бутылок и зафиксируем рамку с помощью кабельных стяжек и клея. Укорачиваем шпажки до подходящей длины.

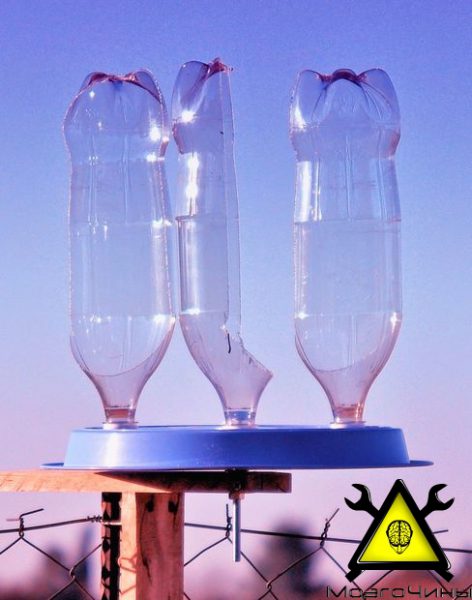

Вот и всё, турбина готова к использованию!

Примечание: турбина тестировалась при умеренном ветре. Как она сможет выдержать порывистый ветер, еще предстоит узнать.

А как вы используете возобновляемые источники энергии? 🙂
