Получи максимум от сверлильного станка

Специально для mozgochiny.ru

Моё почтение! В сегодняшней статье мы немного доработаем сверлильный станок, превратив его в барабанную шлифмашинку. При изготовлении подобных самодельных шпинделей будут использоваться самые простые инструменты.

Получи максимум от сверлильного станка

Преимущество таких барабанов в том, что наждачная бумага в них легко меняется. Можно заморочится и сделать набор из нескольких барабанов различного диаметра, что позволит охватить весь горизонт шлифовальных задач.

Получи максимум от сверлильного станка

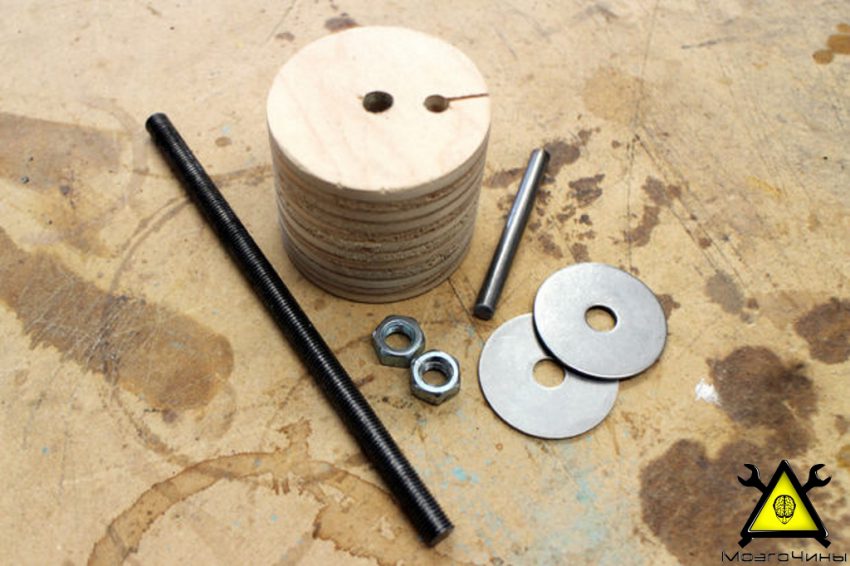

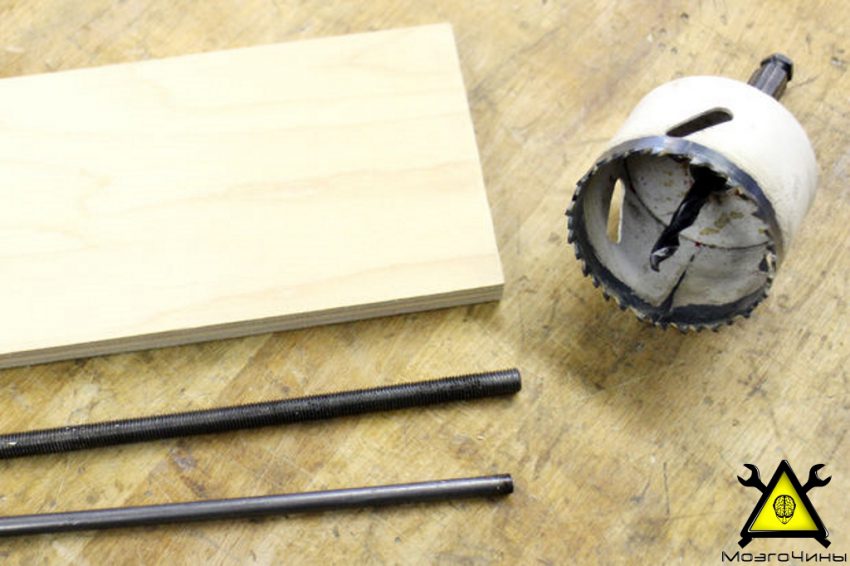

Шаг 1: Расходные материалы

Получи максимум от сверлильного станка

В зависимости от уровня оснащенности вашей мастерской список материалов/инструментов может варьироваться.

  • Коронка по дереву диаметром 6 см;
  • 6 мм шпилька;
  • 2 гайки под шпильку;
  • Широкие шайбы;
  • Стальной стержень;
  • Обрезки фанеры любой толщины;

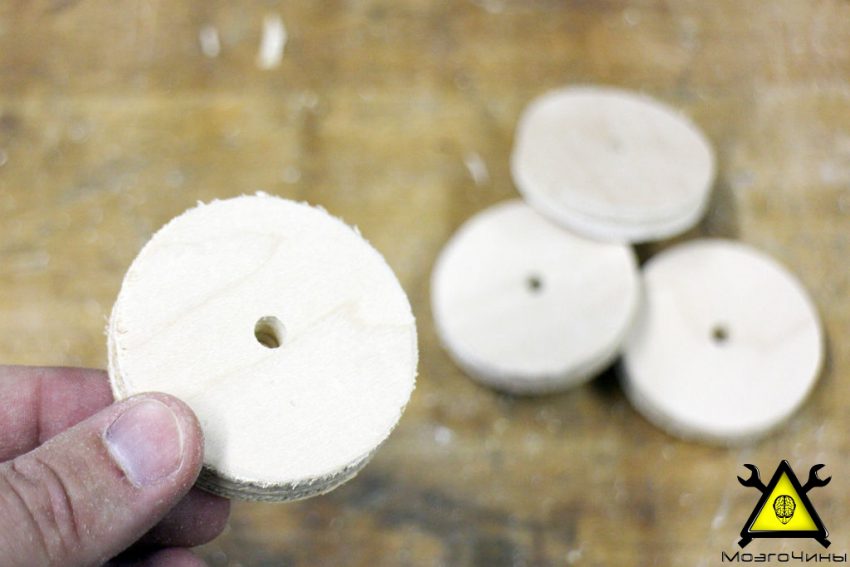

Шаг 2: Вырезаем заготовки под барабан

Получи максимум от сверлильного станка

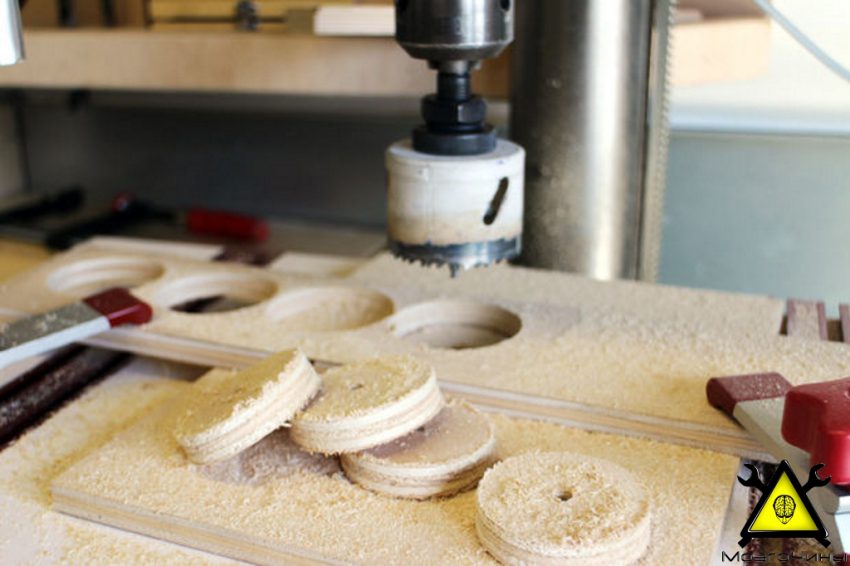

Закрепим фанеру и высверлим пару заготовок. Высота готового шпинделя будет равна высоте фанерных дисков уложенных друг на друга. В моём случае высота барабана составила около 5 см.

Шаг 3: Обрабатываем края заготовок

Получи максимум от сверлильного станка

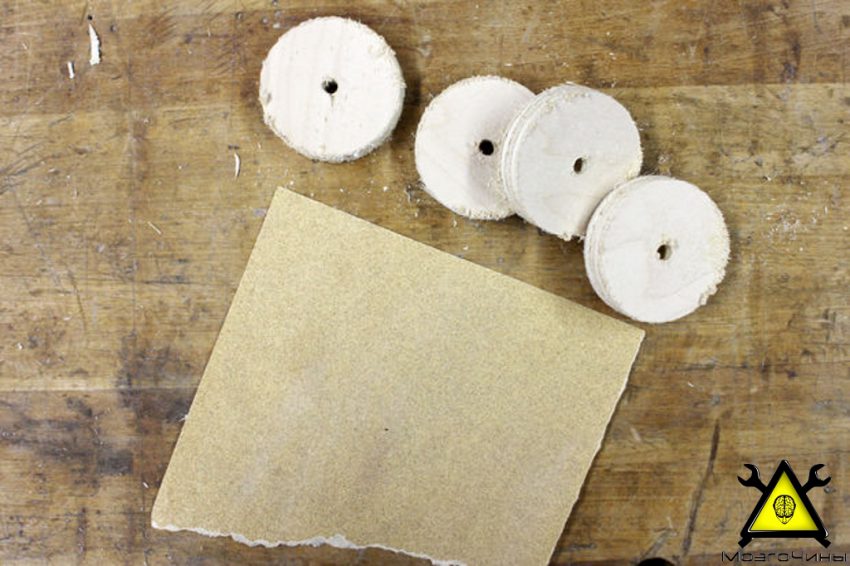

Из-за специфической формы коронок, режущие полотно оставляет на краях вырванные участки. Для удаления образовавшихся дефектов воспользуемся наждачной бумагой зернистостью около 120 единиц. На вопрос, а зачем удалять сколы на заготовках, отвечу: чем ровнее будет поверхность, тем большей будет сила фиксации столярного клея.

Получи максимум от сверлильного станка

Наружный край кругов прошлифуем чуть позже.

Шаг 4: Склеиваем диски

Получи максимум от сверлильного станка

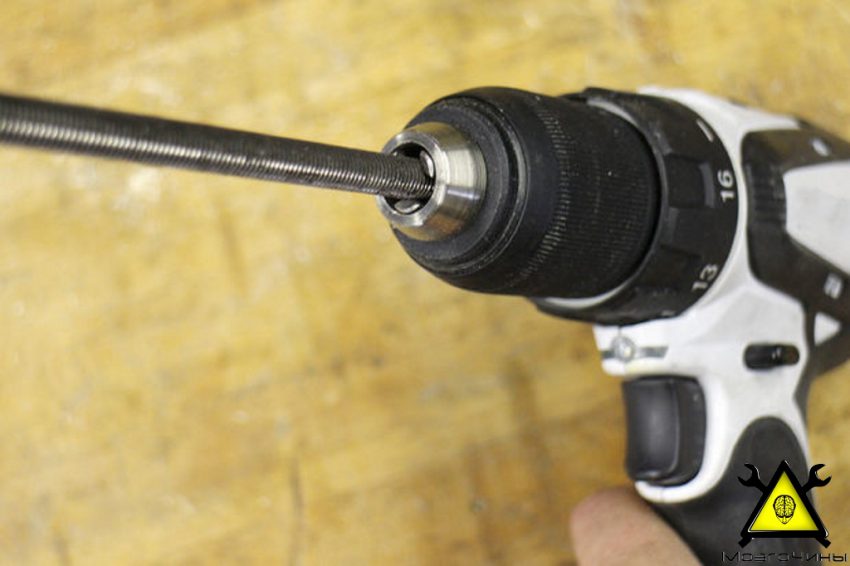

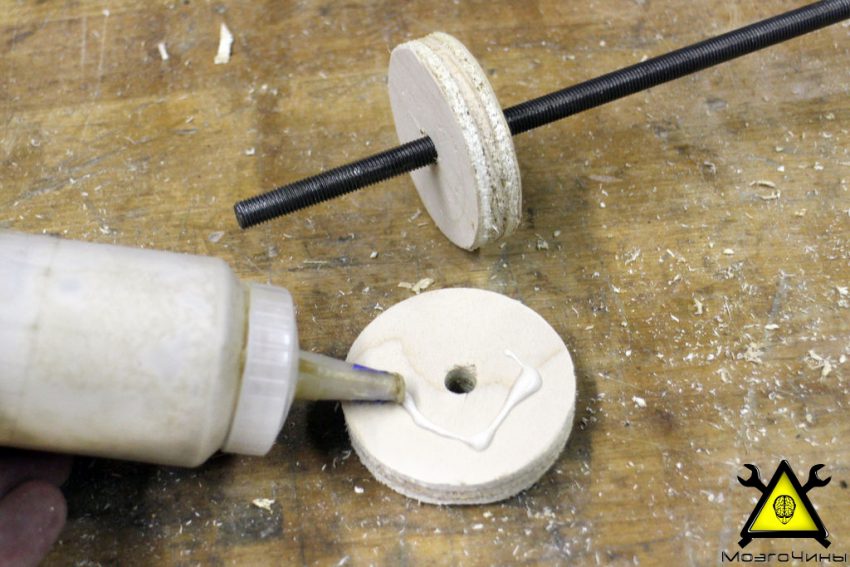

Чтобы отцентрировать круги при склеивании, воспользуемся шпилькой, пропустив её через  центральные отверстия заготовок. Установим шпильку в патрон шуруповёрта. Выставим переключатель «направления вращения сверла» в положение «по часовой стрелке» (вперед) и нажав на спусковой крючок, вкрутим шпильку в деревянный диск. Нанесём клей на другой диск и также накрутим его на шпильку.

Получи максимум от сверлильного станка

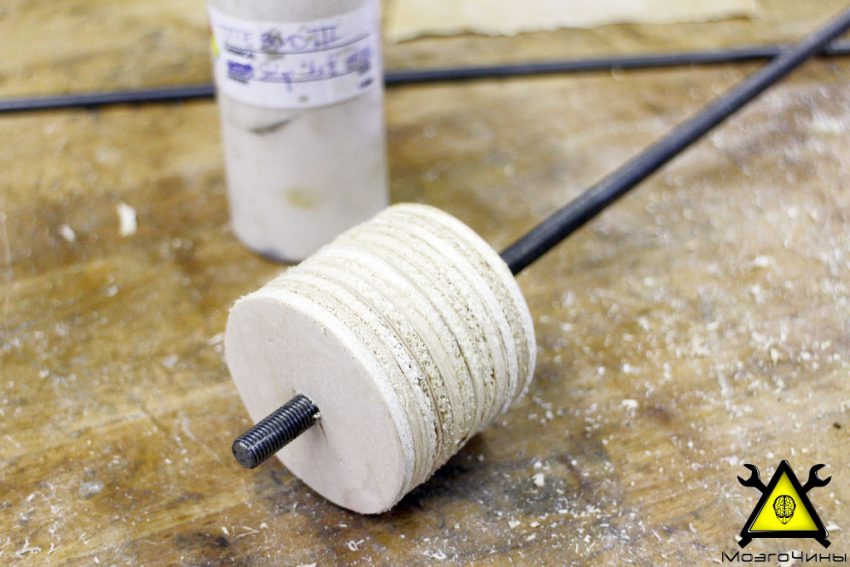

Повторяем процесс, пока все диски не будут установлены на шпильке и плотно прижаты друг к другу. По итогу этого шага у нас должна получиться заготовка шлифовального барабана.

Получи максимум от сверлильного станка

Шаг 5: Удаляем центрирующую ось

Получи максимум от сверлильного станка

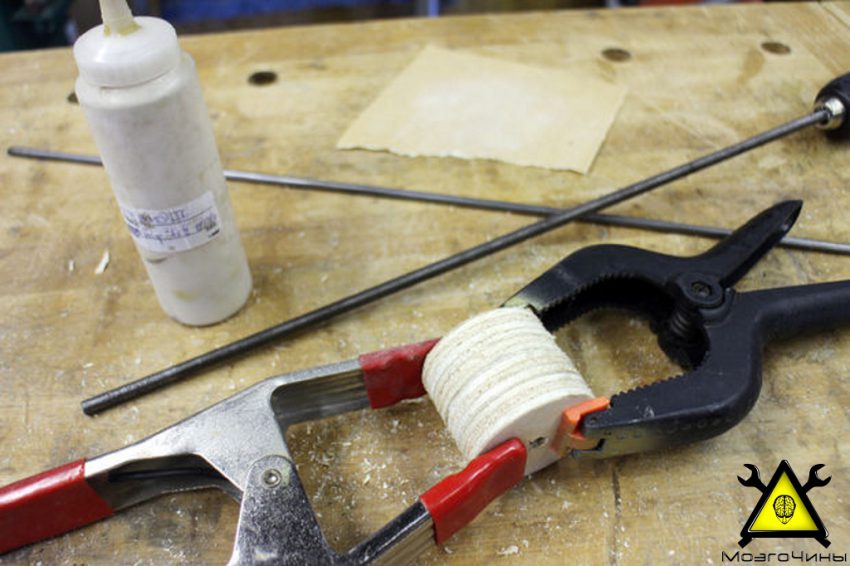

Зафиксируем склеенные диски вместе при помощи зажимов. Выставим переключатель «направления вращения сверла» в положение «против часовой стрелке» (назад), и удерживая барабан, выкрутим шпильку.

Оставим всё сохнуть на n-ное число часов.

Шаг 6: Подрезаем шпильку

Получи максимум от сверлильного станка

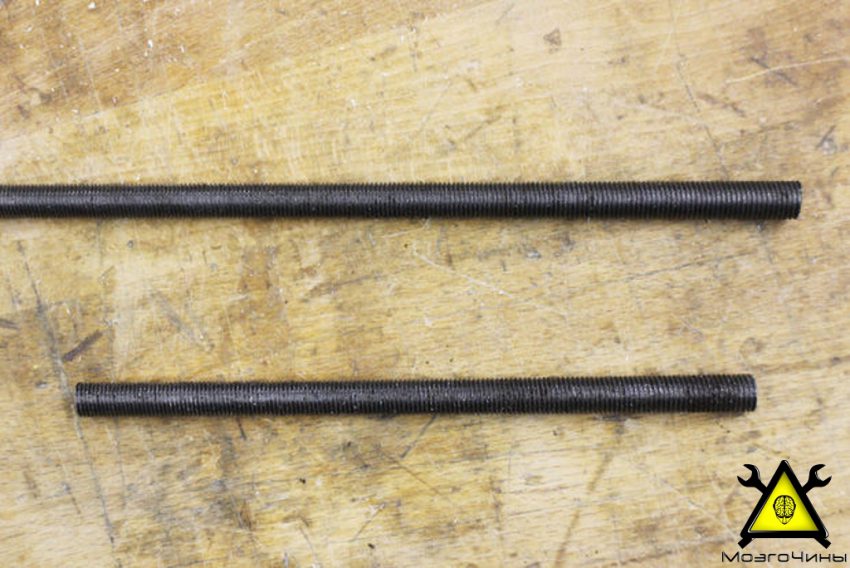

Пока клей сохнет, отрежем шпильку и стальной стержень на заданную длину. Помимо высоты барабана следует ещё учесть:

  • 12 мм под барабаном (для установки фиксирующей гайки);
  • 7-10 см над барабаном (для второй гайки и хвостовика, что будет зажиматься в патрон сверлильного станка).

Получи максимум от сверлильного станка

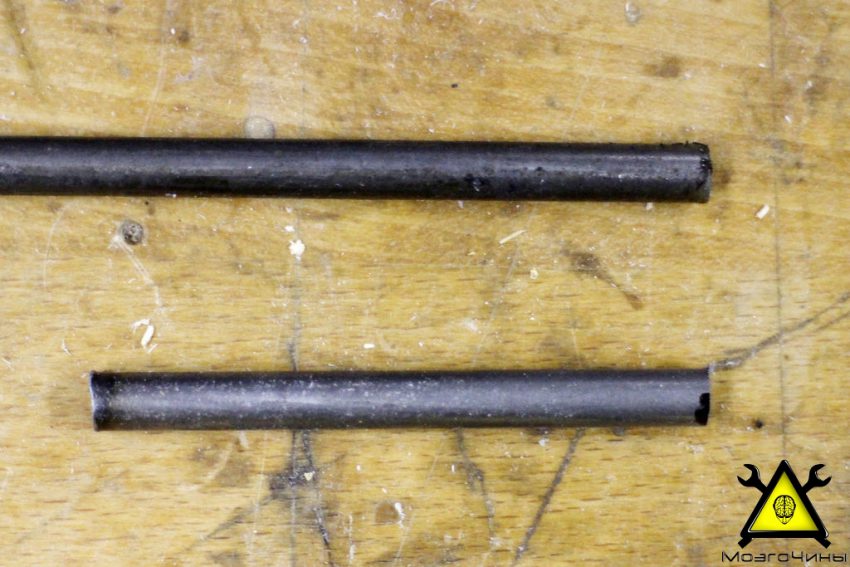

Стальной стержень будет удерживать наждачную бумагу внутри барабана. Его длина должна быть примерно на 6 мм больше, чем высота барабана. Эта дополнительная длина позволит легко извлекать штифт для замены наждачной бумаги.

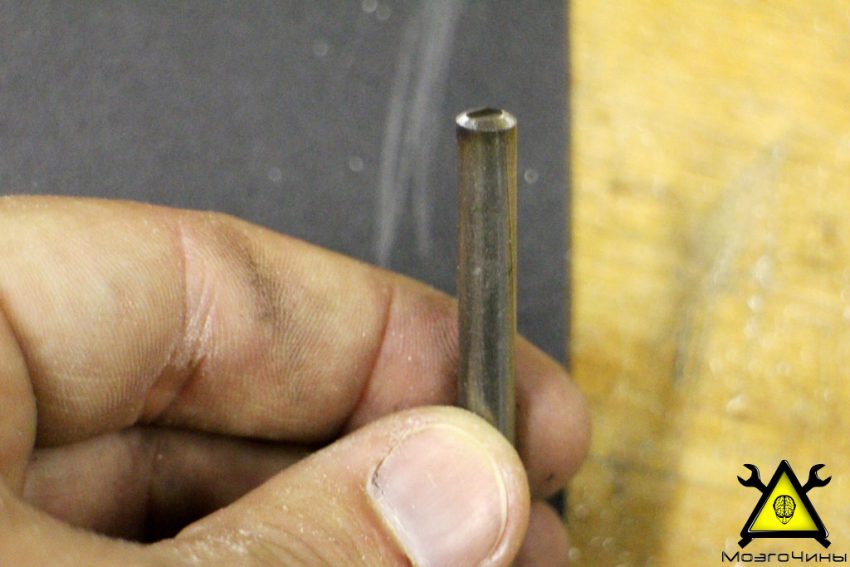

На одном из концов стального стержня сделаем небольшие спуски, что позволит легко устанавливать штифт в отверстие.

Получи максимум от сверлильного станка

Шаг 7: Сверлим отверстие под штифт

Получи максимум от сверлильного станка

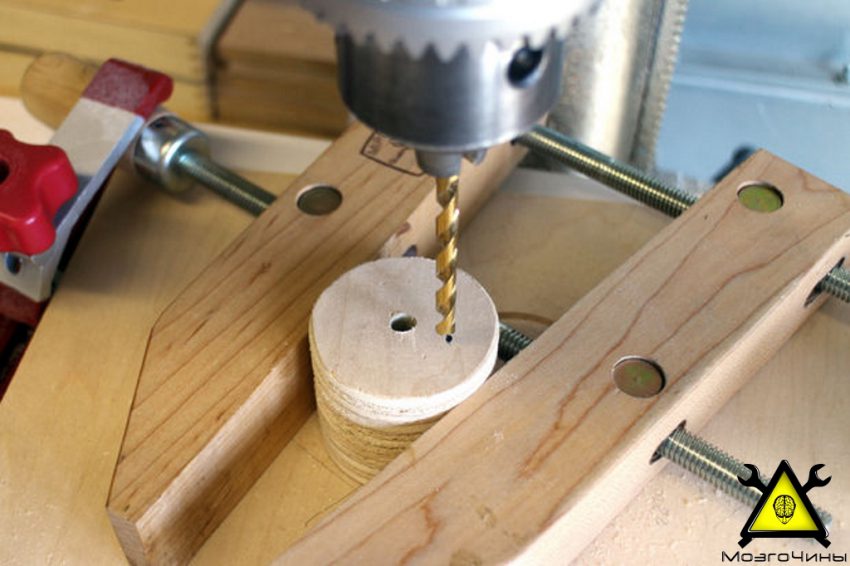

После того, как барабан полностью высохнет, можем просверлить отверстие под штифт.

Получи максимум от сверлильного станка

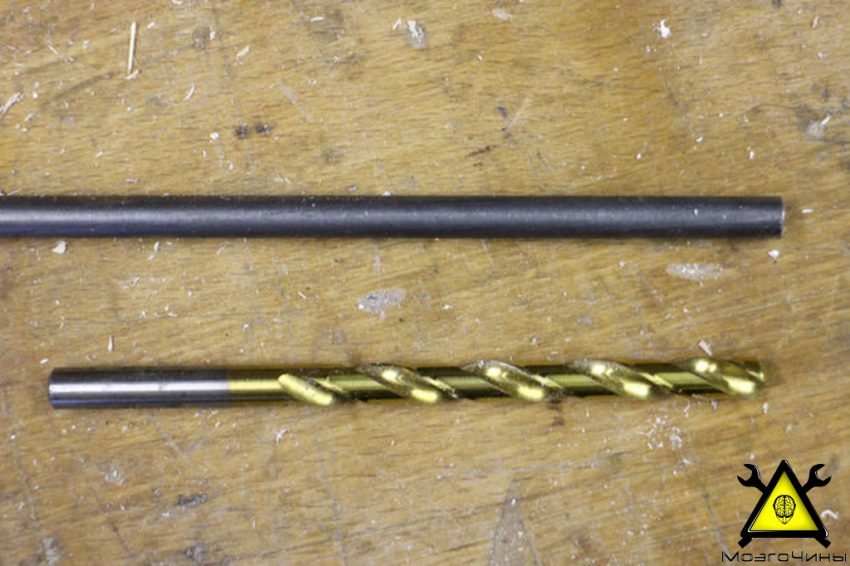

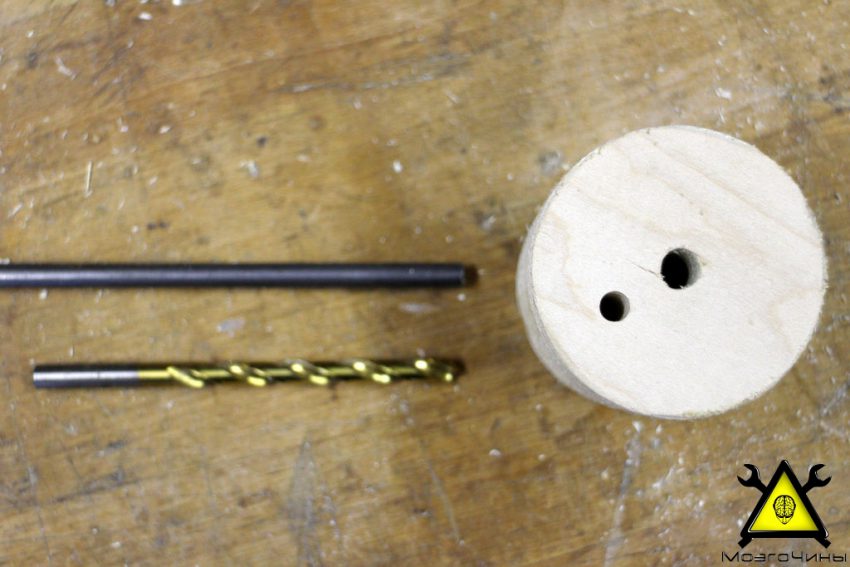

Выберем сверло, диаметр которого немного больше диаметра стального стержня. Это позволит использовать более «толстую» наждачную бумагу.

Получи максимум от сверлильного станка

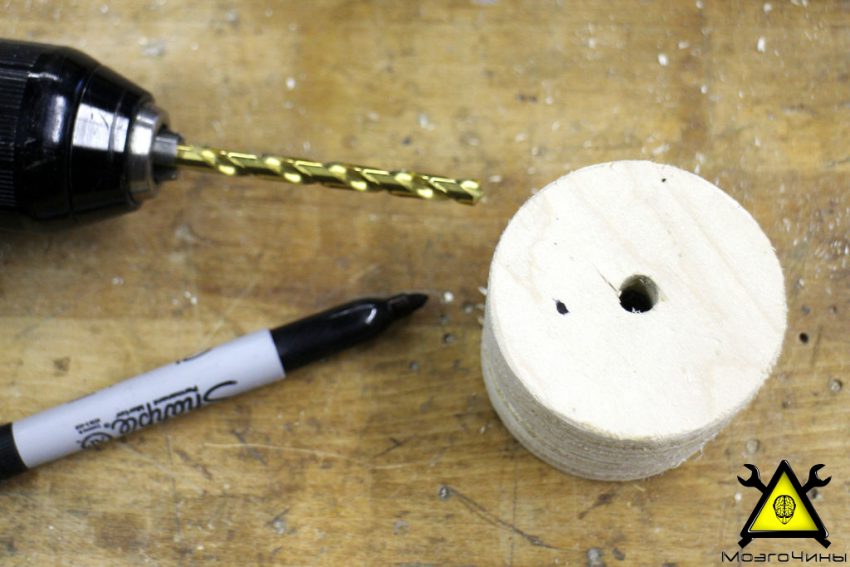

Сделаем отметку примерно на полпути от центрального отверстия до внешнего края диска.

Получи максимум от сверлильного станка

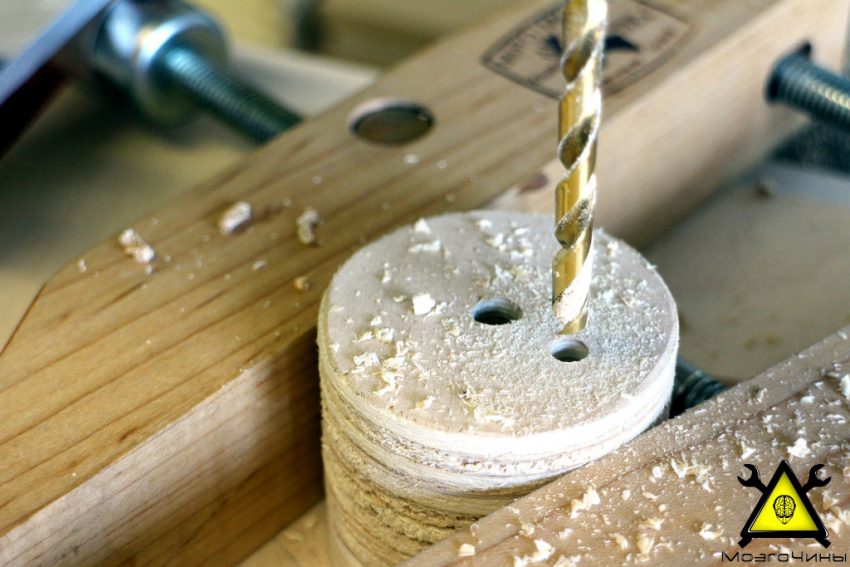

Надежно закрепим заготовку в сверлильных тисках и просверлим сквозное отверстие.

Получи максимум от сверлильного станка

Шаг 9: Паз под «наждачку»

Получи максимум от сверлильного станка

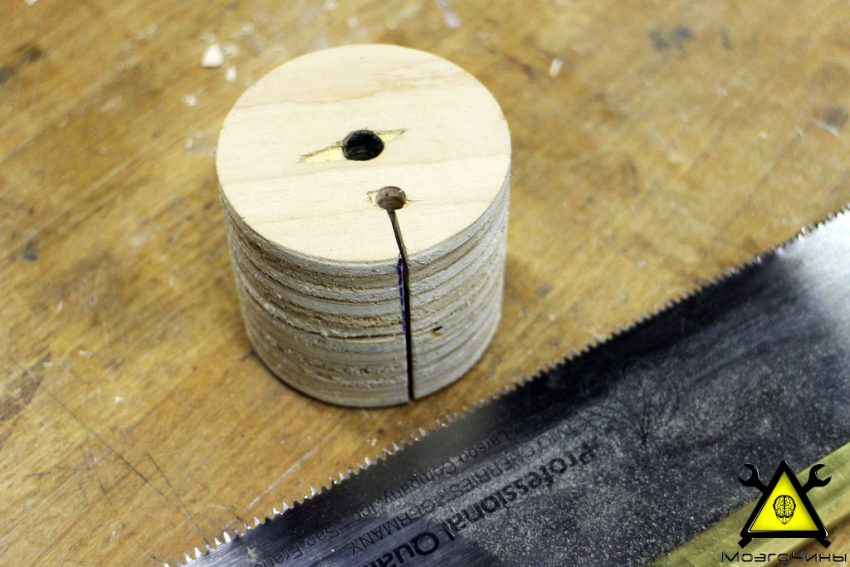

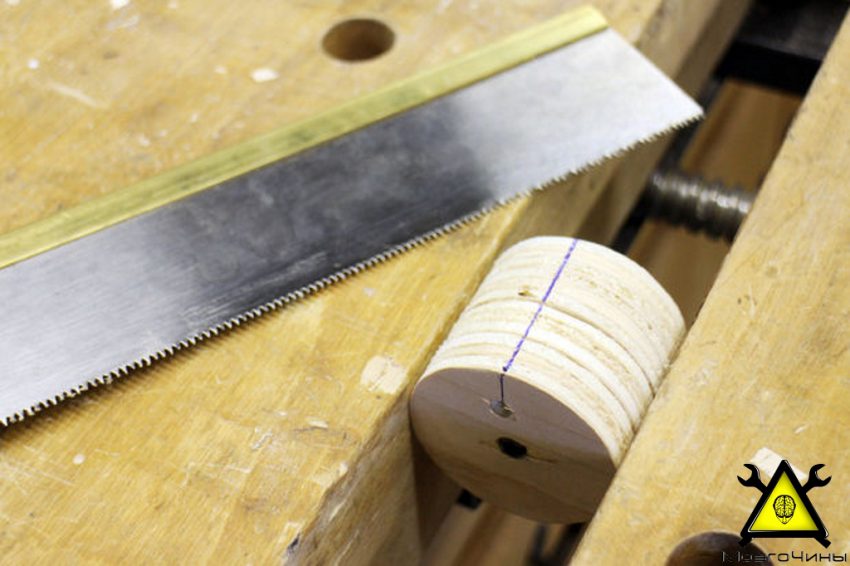

Проведём линию на стороне барабана строго над просверленным отверстием. Это будет паз, благодаря которому наждачная бумага будет удерживаться на барабане.

Получи максимум от сверлильного станка

Надежно закрепим заготовку в тисках и выполним необходимый пропил.

Шаг 10: Перпендикуляр

Получи максимум от сверлильного станка

Накрутим барабан на шпильку и установим её в патрон сверлильного станка.

Получи максимум от сверлильного станка

Для выравнивания сторон заготовки будем использовать рашпиль и наждачную бумагу.

Получи максимум от сверлильного станка

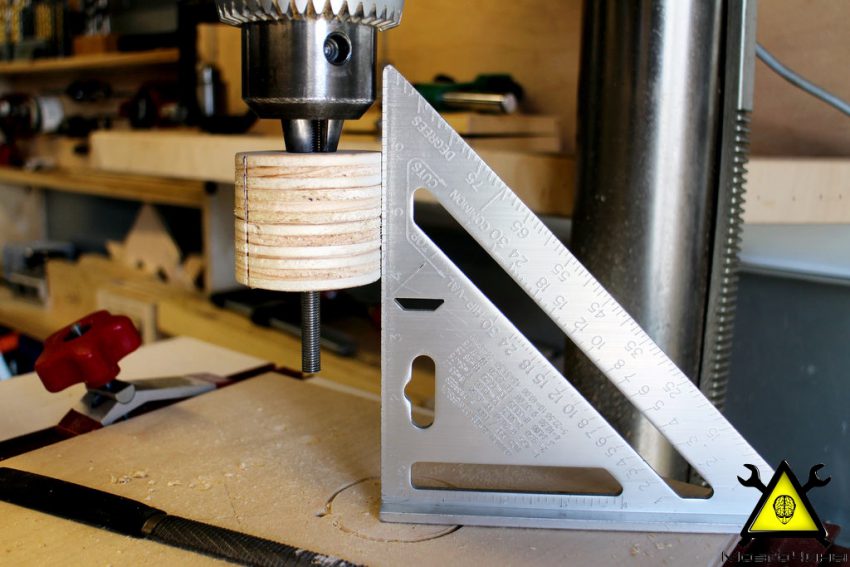

Время от времени необходимо проверять угол относительно сторон барабана к основанию.

Шаг 11: Сборка шлифовального барабана

Получи максимум от сверлильного станка

Начнём с того, что закрепим шпильку в патроне станка. Накрутим гайку примерно на половину длины шпильки. Добавим шайбу, а затем накрутим деревянный барабан. В завершении добавим ещё одну шайбу и гайку.

Получи максимум от сверлильного станка

Демонтируем собранную поделку из сверлильного станка.

Измерим высоту барабана и вырежем кусок наждачной бумаги необходимой ширины.

Получи максимум от сверлильного станка

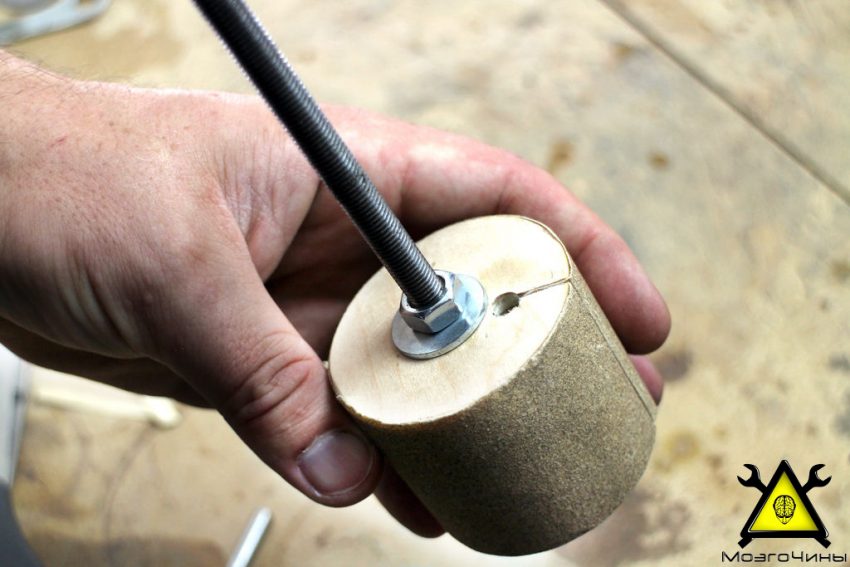

Поместим один конец полосы в паз, обернём её вокруг барабана, после чего свободный конец также вставим в паз.

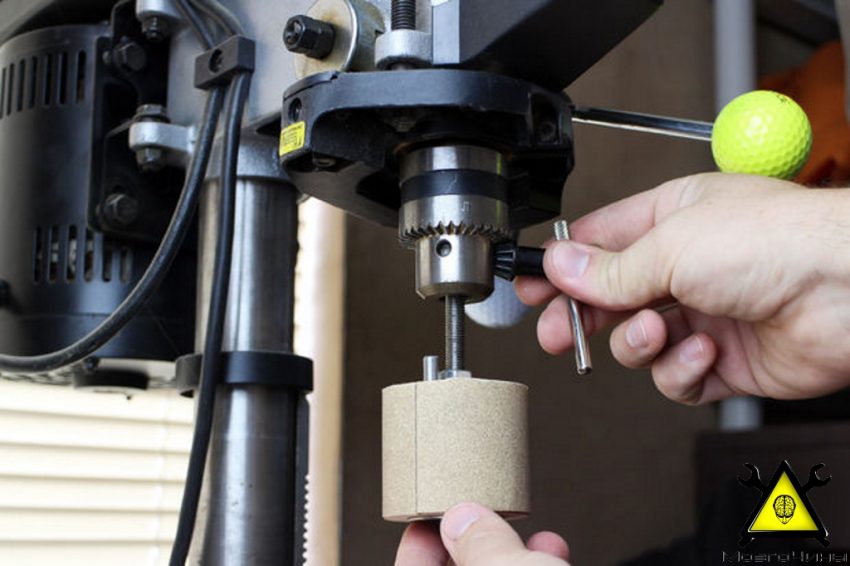

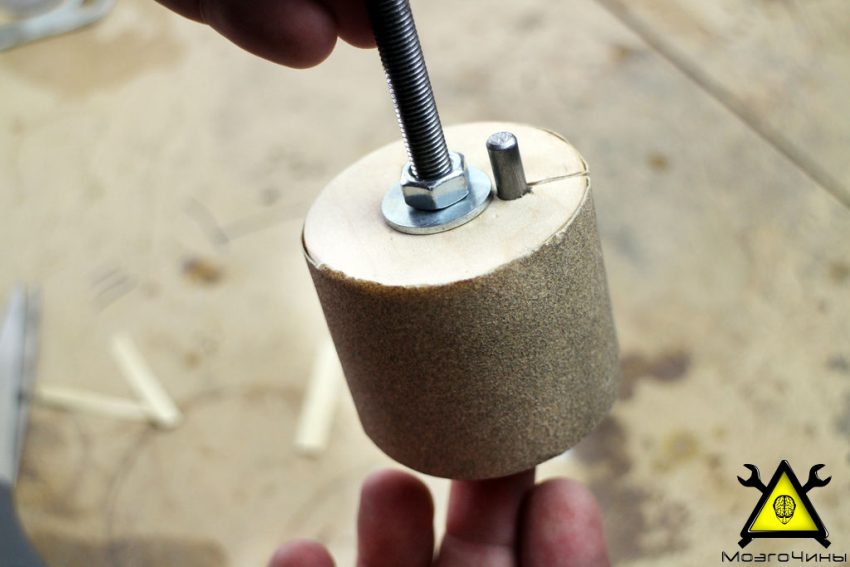

Установим штифт в просверленное отверстие, чтобы зажать концы наждачной бумаги, зафиксировав их таким образом. Если же стержень не пролазит, удаляем бумагу и слегка рассверливаем отверстие, после чего повторяем предыдущие действия.

Получи максимум от сверлильного станка

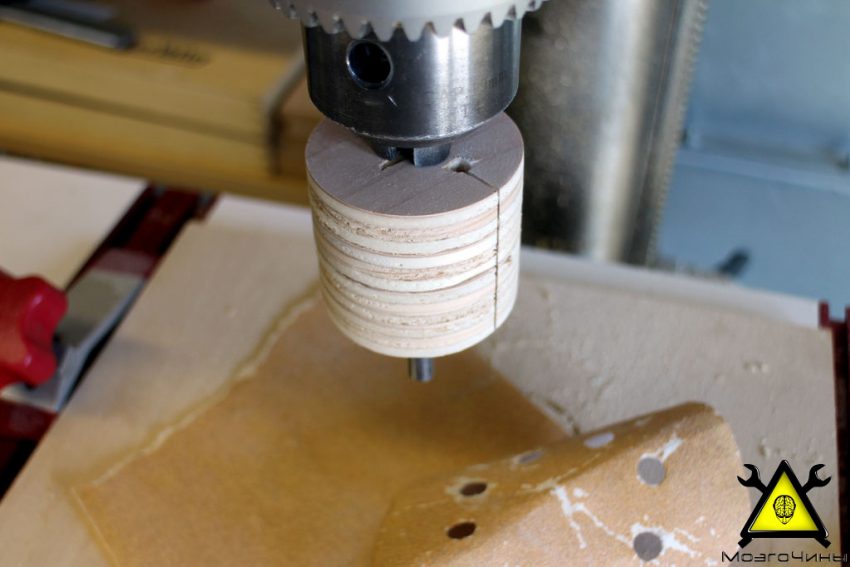

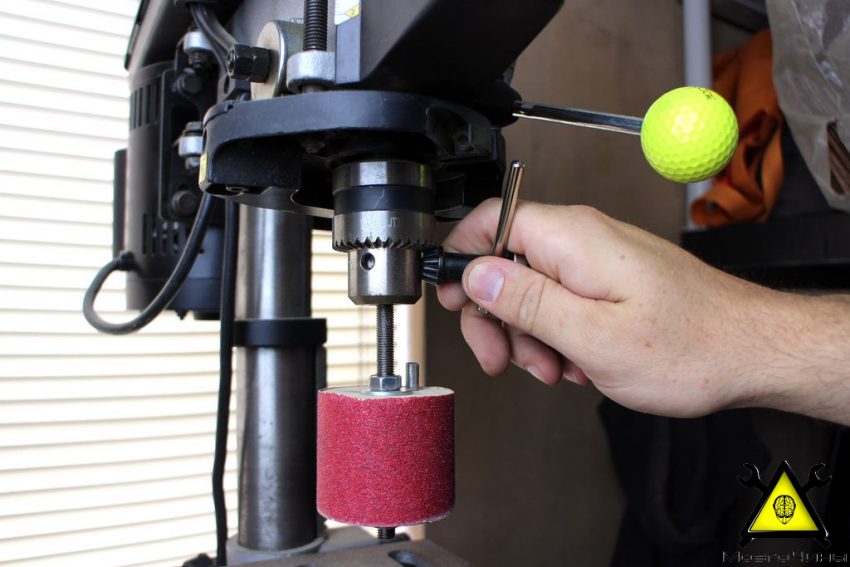

Шаг 12: Устанавливаем барабан в станок

Получи максимум от сверлильного станка

Небольшое замечание: если вал лишком длинный, барабан может начать вращаться асимметрично. Рекомендованная длина между патроном и верхней частью барабана должна быть в районе 2,5-3 см.

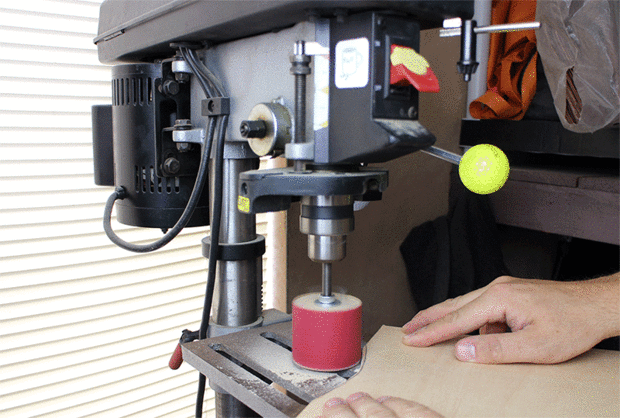

Шаг 13: В работе

Получи максимум от сверлильного станка

Получи максимум от сверлильного станка

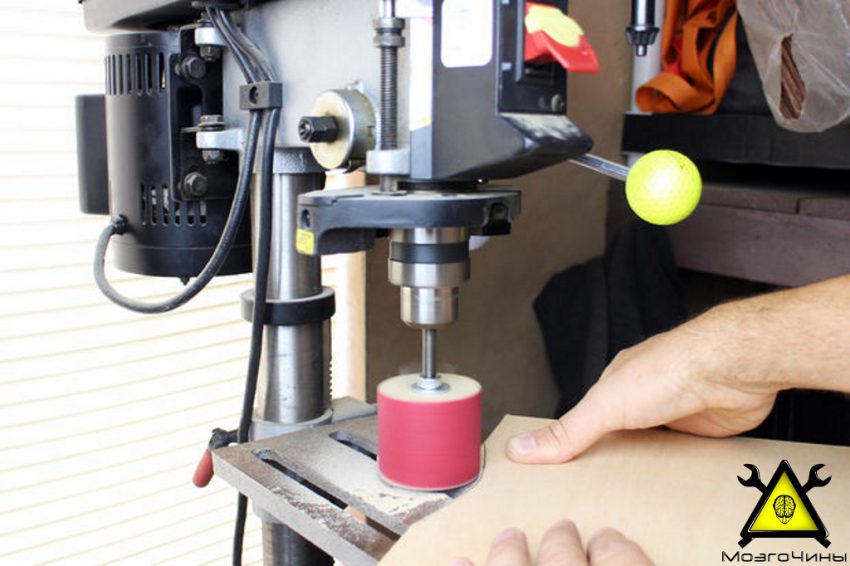

Поскольку между низом барабана и основанием имеется небольшой зазор, подложим небольшой кусочек фанеры под заготовку, которую шлифуем.

https://www.youtube.com/watch?time_continue=6&v=V9BVPmLi_po

На этом всё! Спасибо за внимание)
