«Пост-апокалиптические» очки своими руками

«Пост-апокалиптические» очки своими руками


Доброго дня, мозгочины! Давайте представим ситуацию: вы в пустыне, или в центре крупного мегаполиса, и случилось немыслимое — ваши очки потерялись, поломались или пришли в негодное состояние… И что тогда делать, если без ясного видения окружающей обстановки вы не сможете выжить или решить свои проблемы? Есть решение, и это самоделка данной мозгостатьи!

post-apokalipticheskie-ochki-svoimi-rukami68

post-apokalipticheskie-ochki-svoimi-rukami1

post-apokalipticheskie-ochki-svoimi-rukami2

post-apokalipticheskie-ochki-svoimi-rukami3

post-apokalipticheskie-ochki-svoimi-rukami4

post-apokalipticheskie-ochki-svoimi-rukami5

post-apokalipticheskie-ochki-svoimi-rukami6

Для тех из нас, кому не «посчастливилось» обладать нормальным зрением, в случае проблем с очками, нужно лишь вспомнить и применить знания по физике, чтобы тем самым вернуть себе такую полезную «опцию», как зрение.

Работают мозгоочки независимо от того, насколько плохо ваше зрение, и могут выручить вас как в обычный день, так и в экстренной ситуации.

Как это работает?
С помощью принципа действия, на котором основана эта самоделка, можно сделать (внеся небольшие изменения) даже «зимние» очки (по-настоящему действенные солнцезащитные очки), которые помогут избежать снежной слепоты, и которыми пользуются коренные народы, живущие в северном климате.

Мозгоинструкции, которые описывают дополнения на основе комментариев, или превращающие обычные очки в «зимние», выделены курсивом.



Шаг 1: «Фокус» фокуса

post-apokalipticheskie-ochki-svoimi-rukami7

post-apokalipticheskie-ochki-svoimi-rukami8

post-apokalipticheskie-ochki-svoimi-rukami9

А вот и «фокус» всей мозгоподелки, и для него не требуется инструментов или каких-то больших усилий.

Сгибаем указательный палец в плотное кольцо и поджимаем его большим пальцем, оставшиеся пальцы держим таким образом, чтобы они не заслоняли образовавшееся отверстие, которое, кстати, должно быть около 1мм в диаметре, и через которое мы будем получать «картинку».

Далее закрываем один глаз и, поднеся свободную руку к открытому глазу, смотрим на неё через созданное отверстие из пальцев. Теперь, независимо от расстояния, вы должны все видеть в фокусе.

Один из самодельщиков предложил использовать вместо кольца из пальцев карандаш или ручку, чтобы это не выглядело столь «глуповато» :)

Вот так да, а как это работает-то?

Полезное видео



Шаг 2: Немного физики

post-apokalipticheskie-ochki-svoimi-rukami69

post-apokalipticheskie-ochki-svoimi-rukami70

post-apokalipticheskie-ochki-svoimi-rukami71

post-apokalipticheskie-ochki-svoimi-rukami72
Так как мы можем заменить интенсивный механический процесс, с помощью которого создаются современные лензы, нашим указательным пальцем?

Правда в том, что ни-ка-к.

Чтобы понять, о чем вообще идет речь, нужно сначала разобраться с принципом действия наших глаз. В глазах, если конечно не случилось чего-то плохого, есть своя, естественная линза - хрусталик (это кусочек ткани, которая плотнее воздуха, но все еще прозрачная), который преломляет свет на заднюю часть глазной поверхности, то есть сетчатку.

На данный момент линзы могут фокусировать свет, который исходит только с определенной дистанции, именно поэтому фотографии, на которых запечатлен мозгообъект, располагающийся слишком близко к камере, получаются размытыми. А вот наши естественные линзы, которые являются мягкими, могут менять свою форму благодаря глазным мышцам, и тем самым позволяют нам фокусироваться как на близко расположенных, так и на удаленных объектах. Конечно при условии, что хрусталик находится в здоровом надлежащем состоянии, в противном случае все объекты получаются размытыми, независимо от того, как напрягаются глазные мышцы, пытаясь сфокусироваться.

Для таких случаев были изобретены корректирующие линзы, то есть очки, которые располагаются перед нашими глазами и преломляют поступающий свет так, чтобы скомпенсировать нарушения работы хрусталиков, благодаря чему изображение все-таки фокусируется на сетчатке глаз, а дальше уже мозг активизирует свою «магию» и мы видим окружающий мир.

Очевидно, что из ничего, просто согнув палец мы не можем сделать дополнительную линзу, если конечно не являемся магом/ведьмой :) Так что же мы тогда делаем?

Причина, по которой линза не может сфокусироваться на объектах, находящихся на разных дистанциях, в том, что она пропускает все лучи и они сходятся в одной точке. То есть, если лучи идут от объектов с расстояний отличных от фокусного расстояния линзы, то они не будут сходиться в одной точке. Вместо этого они будут расходиться в форму, которая больше самого объекта, и в результате чего будет наблюдаться большое, размытое, пятно, по форме лишь напоминающее этот мозгообъект.

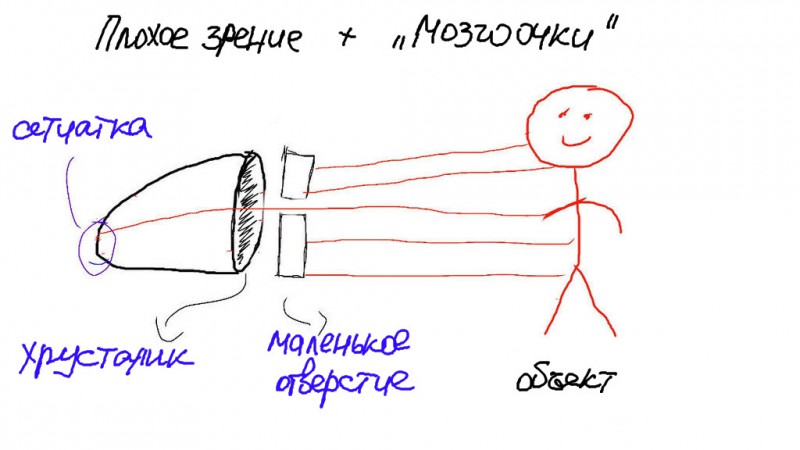

Что если взять все лучи, идущие с разных направлений, выбрать лучи одного направления, а остальные отсечь?

Тогда не нужно будет брать большое количество лучей и стараться сфокусировать в одной точке. Вместо этого мы позволим одному лучу попасть на хрусталик, и тем самым это будет отображение объекта. Именно это мы и делаем сгибая пальцы в плотное кольцо с маленьким отверстием по центру, отсекая лишние лучи, нуждающиеся в фокусировке, и позволяя лишь лучу от объекта пройти сквозь хрусталик. Это позволяет нам четко видеть, что находится вокруг нас, даже если хрусталик глаза деформирован.

Если так легко исправить дефекты зрения, то для чего же все эти сложности с изготовлением корректирующих линз?

Простой «фокус» лежащий в основе самоделки работает, но есть и недостатки. Можно сразу заметить, что видимые с помощью такого способа объекты выглядят намного темнее. Помните все те «лишние» лучи, которые отсекаются? Блокируя их мы отсекает значительное количество света, который попадает на нашу сетчатку, тем самым изображение и получается темнее. Но этим же эффектом мы пользуемся для изготовления «зимних» очков.

Еще можно заметить, что исчезает восприятие глубины и становится очень трудно понять насколько далеко располагается объект, особенно если мы не знаем действительные размеры этого объекта. Вот поэтому-то корректирующие линзы намного лучше, но процесс их изготовления намного сложнее.

Примерно так, упрощенно можно объяснить принцип действия «пост-апокалиптической» самоделки, в действительности же свет это не луч, а одновременно и частица, и волна. Но об этом пусть вам расскажет физика старших классов, тем более, что я вероятнее всего, не смогу хорошо объяснить данную тему.



Шаг 3: Необходимые материалы

post-apokalipticheskie-ochki-svoimi-rukami10

post-apokalipticheskie-ochki-svoimi-rukami11

Так как по своей тематике данный мозгопроект относится к выживанию в экстремальных ситуациях, то при воплощении его в полевых условиях некоторые шаги выполняться не будут, и они приведены лишь как интересное дополнение.

А теперь список необходимого:

  • кусок кожи — по размерам подходящий для очков (в моем случае это обрезки от другого проекта, в полевых условиях это может быть кусок вашего ремня, тем более что отверстия для пряжки можно использовать в качестве необходимых нам отверстий, а не пробивать дополнительные, но это зависит от расстояния между вашими глазами и дистанцией между отверстиями ремня),
  • нож — он нужен для создания мелких отверстий,
  • веревка, шнурок или что-либо другое для крепления мозгоочков на лице,
  • поверхность для резки — я использовал разделочную доску, но подойдет все что угодно, на чем можно резать кожу,

Это, в принципе, и все что необходимо, но если вы хотите чтобы самоделка выглядела более презентабельно, то понадобятся еще...

  • измерительный инструмент — для придания всем элементам правильных симметричных и прямоугольных форм,
  • краситель для кожи — соответственно для окрашивания поделки или ее состаривания,
  • люверсы — нужны для того, чтобы отверстия очков не растягивались и прослужили дольше (если вы будете использовать люверсы, то понадобятся еще пробойник и «наковальня», которые в основном идут в комплекте с люверсами, но не всегда, а еще резиновая или деревянная киянка).



Шаг 4: Разметка очков

post-apokalipticheskie-ochki-svoimi-rukami73

post-apokalipticheskie-ochki-svoimi-rukami12

post-apokalipticheskie-ochki-svoimi-rukami13

post-apokalipticheskie-ochki-svoimi-rukami14

post-apokalipticheskie-ochki-svoimi-rukami15

post-apokalipticheskie-ochki-svoimi-rukami16

post-apokalipticheskie-ochki-svoimi-rukami17

post-apokalipticheskie-ochki-svoimi-rukami18

post-apokalipticheskie-ochki-svoimi-rukami19

post-apokalipticheskie-ochki-svoimi-rukami20

post-apokalipticheskie-ochki-svoimi-rukami21

post-apokalipticheskie-ochki-svoimi-rukami22

post-apokalipticheskie-ochki-svoimi-rukami23

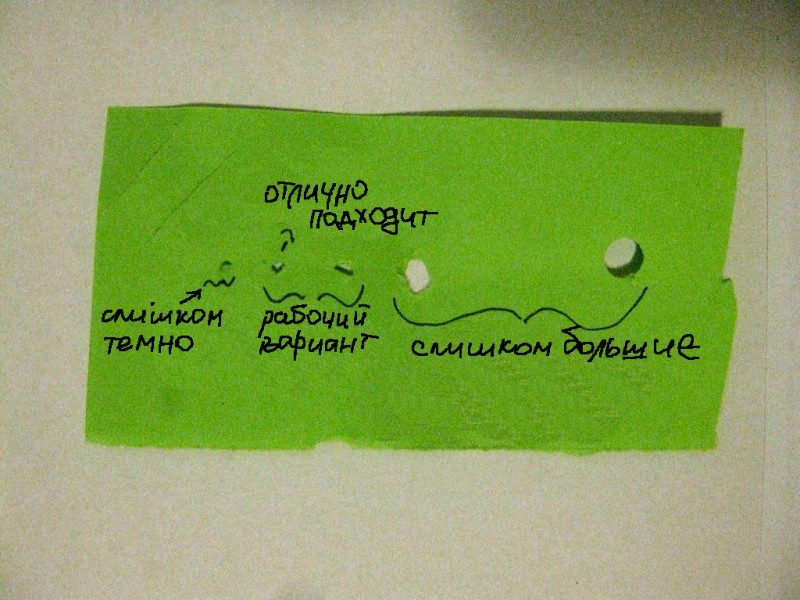

Берем листок бумаги и с помощью ножа делаем в нем несколько отверстий различных диаметров, а затем тестируем их, подбирая наибольшее отверстие, с помощью которого вы все еще можете видеть изображения сфокусированными, и пропускающее максимально допустимое количество света, что сделает очки более действенными.

Затем замеряем расстояние между своими мозгоглазами, я к примеру делал это опытным путем, но вы можете измерить расстояние между центрами ваших обычных очков (это расстояние, кстати, должно быть указано в рецепте для корректирующих очков, поэтому его желательно иметь под рукой).
В листе бумаге я проделал несколько мелких отверстий, и определил какие два из них подходят под расстояние между глазами. При этом нужно помнить, что кожаная полоска очков будет иметь складку в районе носа, и это следует учесть при разметке этого самого расстояния между глазами.

Все тот же самодельщик Pilgrimm подметил, что если вместо отверстий сделать щели, то это во-первых, облегчит разметку очков, а во-вторых, такие очки буду подходить сразу нескольким людям. Но это также слегка усложнит процесс изготовления мозгоподелки.

Далее определяемся с размерами куска кожи для очков. Для этого обмеряем ваши обычные очки, или находим приблизительное значение приложив ладонь к своему лицу и замерив расстояние между пальцами. Подобным образом определяем и необходимую высоту.

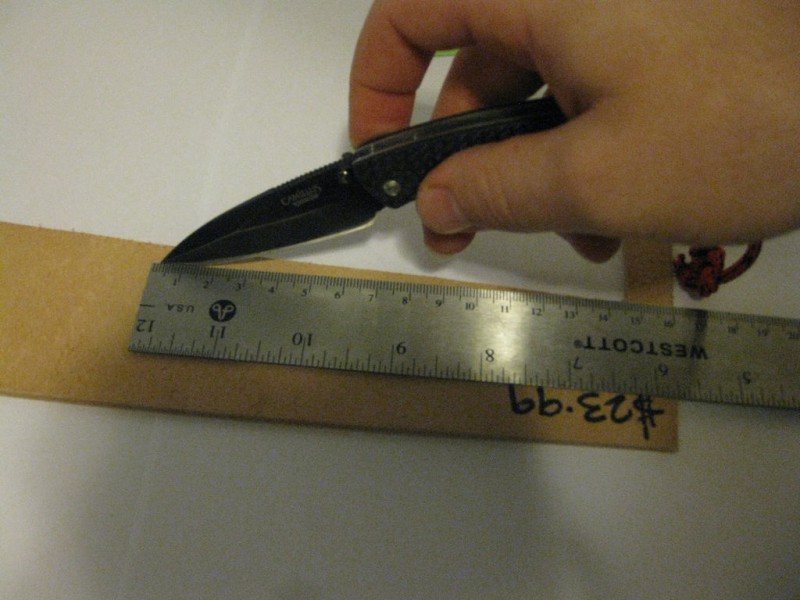

Зная примерные размеры поделки переносим их на кожаную заготовку. Для меток хорошо подходит карандаш, или же можно делать насечки ножом.

Ознакомившись с комментариями, я подредактировал дизайн «очков», добавив щели над и под основным отверстием, а еще по одному маленькому отверстию с внешней стороны от основного отверстия. Такая доработка позволяет расширить обзор и использовать периферийное зрение не в ущерб возможности четкого видения.



Шаг 5: Резка кожаной заготовки

post-apokalipticheskie-ochki-svoimi-rukami24

post-apokalipticheskie-ochki-svoimi-rukami25

post-apokalipticheskie-ochki-svoimi-rukami26

post-apokalipticheskie-ochki-svoimi-rukami27

post-apokalipticheskie-ochki-svoimi-rukami28

post-apokalipticheskie-ochki-svoimi-rukami29

post-apokalipticheskie-ochki-svoimi-rukami30

post-apokalipticheskie-ochki-svoimi-rukami31

post-apokalipticheskie-ochki-svoimi-rukami32

post-apokalipticheskie-ochki-svoimi-rukami33

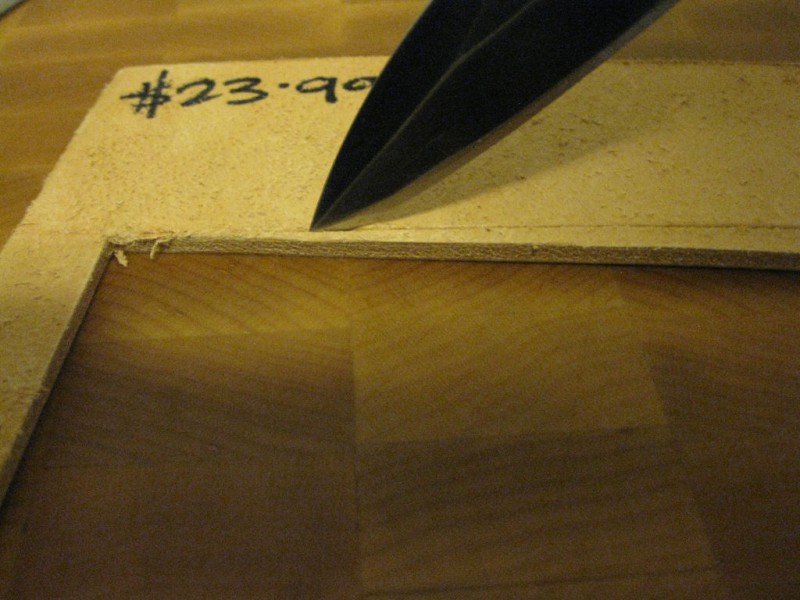

Разметив заготовку можно приступать к вырезанию очков. Сам я использовал остатки купленной кожи с лопатки, растительного дубления, плотностью 5 унций. С помощью линейки и перочинного ножа обрезаем кожу заготовки по размерам. Далее проделываем в заготовке мозгоотверстия для продевания шнурка крепления, для этого с узких краев кожаной полосы, примерно там, где крепились бы дужки обычных очков, делаем ножом отверстия того же диаметра, что и толщина выбранного шнурка.

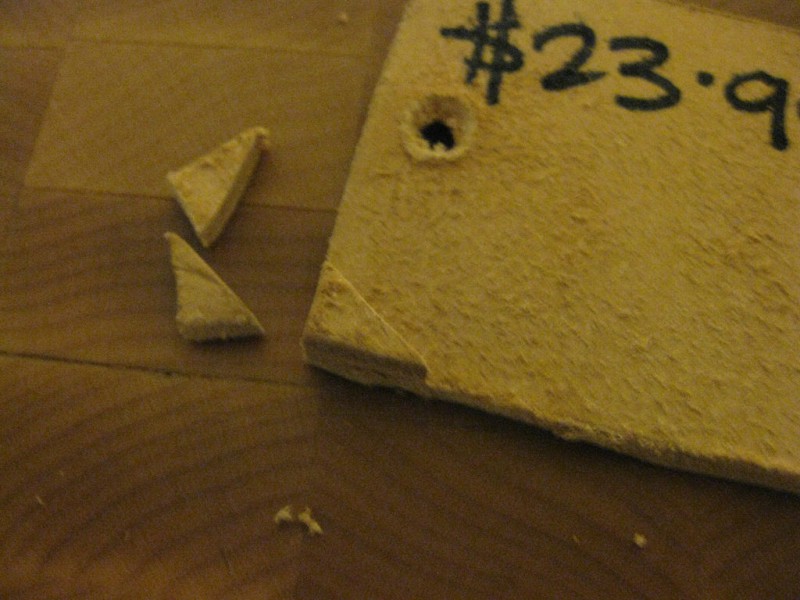

Эти отверстия легко можно сделать с помощью специального пробойника, но подойдет и нож, который втыкаем по центру будущего отверстия и вращаем заготовку, словно сверло, срезая по кугу материал лезвием ножа. Я таким способом сделал достаточно большие отверстия, чтобы в них вошли используемые мной люверсы.

Еще немного полезной информации на тему расширения обзора и задействования периферийного зрения можно найти вот здесь. Главное, старайтесь не делать дополнительные отверстия слишком близко друг к другу.

Теперь самое время смонтировать люверсы, которые предотвратят растягивание отверстий шнуром крепления, да и придадут самоделке более профессиональный вид. Но даже если у вас нет этих самых люверсов, то не расстраивайтесь, очки и без них будут прекрасно справляться с поставленной задачей.

Итак, люверсы я установил на очки с помощью крестовой отвертки, резиновой киянки, и маленькой «наковальни» из комплекта с люверсами. Для этого я поставил на люверс отвертку и попеременно ударяя и поворачивая ее на 45º загнул края люверсов, а затем расширителем конической формы и киянкой еще больше подогнул края. Гладкую сторону люверсов при этом следует располагать на внутренней стороне поделки, чтобы они были обращены к лицу и не царапали его.

Еще одно полезное видео



Шаг 6: Придание формы

post-apokalipticheskie-ochki-svoimi-rukami34

post-apokalipticheskie-ochki-svoimi-rukami35

post-apokalipticheskie-ochki-svoimi-rukami36

post-apokalipticheskie-ochki-svoimi-rukami37

post-apokalipticheskie-ochki-svoimi-rukami38

post-apokalipticheskie-ochki-svoimi-rukami39

post-apokalipticheskie-ochki-svoimi-rukami40

post-apokalipticheskie-ochki-svoimi-rukami41

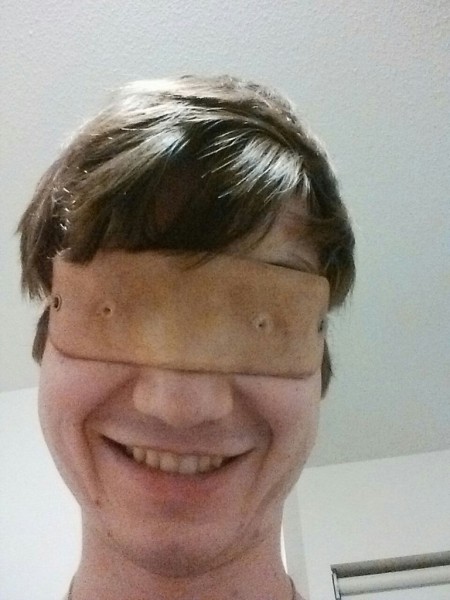

Настал момент чтобы придать «очкам» форму вашего лица, это к тому же отсечет лишний свет, и сделаем мы это с помощью влажного формования.

Берем заготовку очков и замачиваем её в ёмкости с теплой водой в течение примерно 30сек, так она станет пластичной, затем вынимаем, прикладываем в нужном месте к своему лицу и формуем ее в районе носам и по бокам, при этом оставляем место, чтобы ваши глаза могли свободно открываться/закрываться не «чертя» ресницами по очкам.

Так же убеждаемся в том, что очки плотно прилегают к лицу вокруг глазниц, чтобы не допустить попадания лишнего мозгосвета.

После этого оставляем кожаные очки высыхать на лице в течение 3-5 минут, пока они немного не затвердеют, затем снимаем их с лица и даем полностью высохнуть. А как только это произойдет, мозгоочки можно окрасить в желаемый цвет.



Шаг 7: Прорезание апертур

post-apokalipticheskie-ochki-svoimi-rukami42

post-apokalipticheskie-ochki-svoimi-rukami43

post-apokalipticheskie-ochki-svoimi-rukami44

post-apokalipticheskie-ochki-svoimi-rukami45

post-apokalipticheskie-ochki-svoimi-rukami46

post-apokalipticheskie-ochki-svoimi-rukami47

post-apokalipticheskie-ochki-svoimi-rukami48

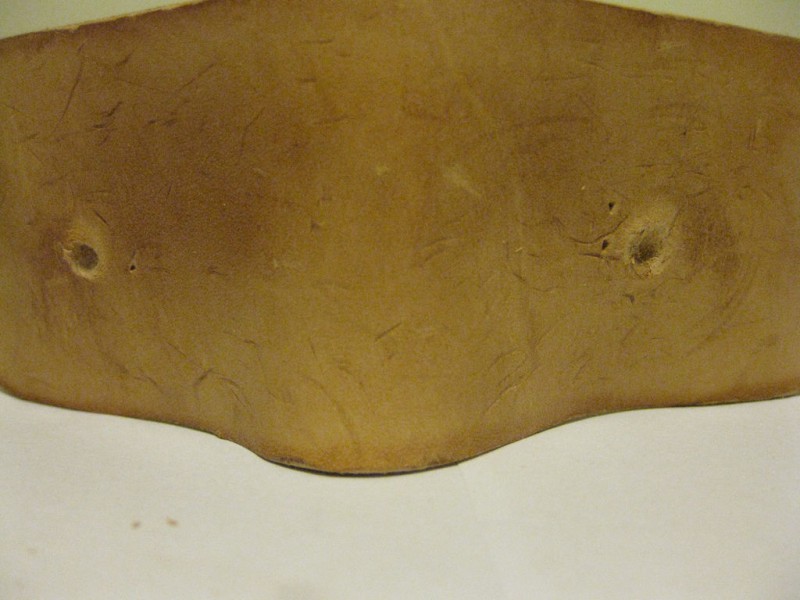

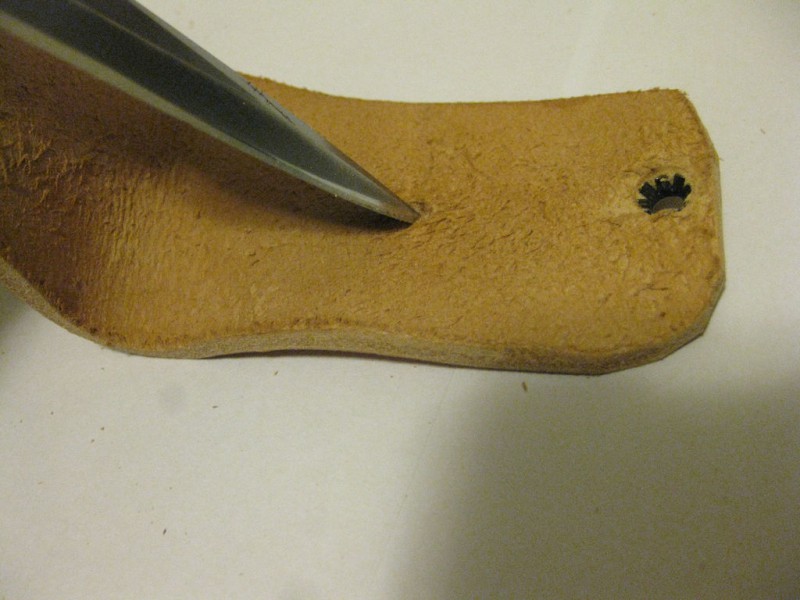

Очкам придана нужная форма, а значит можно приступить к прорезанию апертур, или маленьких отверстий, через которые мы будем смотреть. Для этого берем ранее подготовленный бумажный шаблон и переносим местоположение отверстий на очки. Затем аккуратно делаем ножом маленькие отверстия, того же диаметра, что и подобранные отверстия на шаблоне.

После этого прорезаем еще и щели (примерно 10х3мм), чтобы улучшить обзор, но не забываем: чем больше эти щели, тем более ярче будет видимое через них, и тем меньше пользы от них будет.



Шаг 8: Монтаж крепления

post-apokalipticheskie-ochki-svoimi-rukami49

post-apokalipticheskie-ochki-svoimi-rukami50

post-apokalipticheskie-ochki-svoimi-rukami51

post-apokalipticheskie-ochki-svoimi-rukami52

post-apokalipticheskie-ochki-svoimi-rukami53

post-apokalipticheskie-ochki-svoimi-rukami54

post-apokalipticheskie-ochki-svoimi-rukami55

post-apokalipticheskie-ochki-svoimi-rukami56

post-apokalipticheskie-ochki-svoimi-rukami57

post-apokalipticheskie-ochki-svoimi-rukami58

С помощью влажного формования мы придали «очкам» форму лица, но чтобы они на нем еще и держались необходимо добавить еще крепление, которым выступит обычная веревка или шнурок.

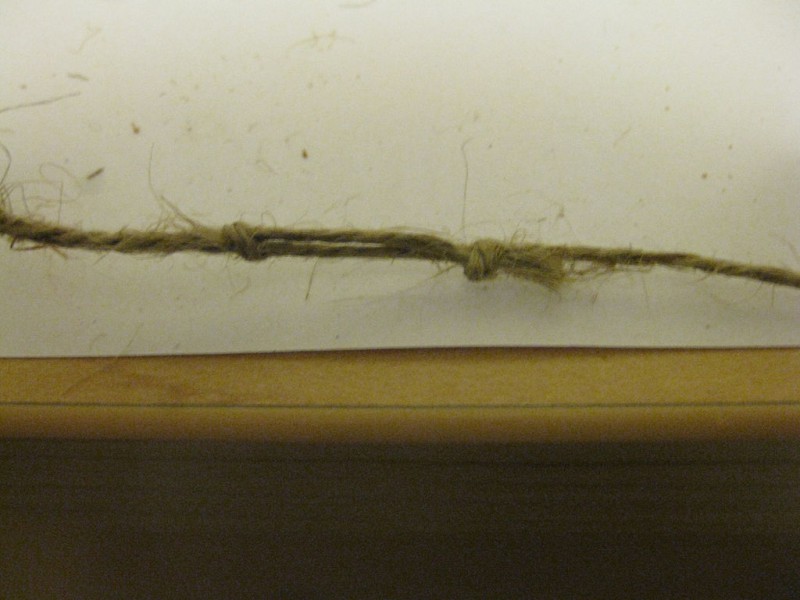

Чтобы крепление «очков» было настраиваемым я привязал к каждой из сторон, в отверстия с люверсами, по отрезку веревки. После этого связал эти веревки с помощью подвижных мозгоузлов, называемых выбленочными узлами (как они вяжутся смотрим здесь, вместо деревянного бруска используем вторую веревку). Я завязал эти узлы на каждом отрезке веревки, тем самым они могут скользить по веревке до тех пор, пока не столкнутся друг с другом, это позволит легко затягивать и ослаблять крепление «очков».

Как вариант, можно просто привязать к очкам один шнурок той же длины, что и расстояние между сторонами очков, измеренное вокруг головы.



Шаг 9: И в заключение

post-apokalipticheskie-ochki-svoimi-rukami59

post-apokalipticheskie-ochki-svoimi-rukami60

post-apokalipticheskie-ochki-svoimi-rukami61

post-apokalipticheskie-ochki-svoimi-rukami62

post-apokalipticheskie-ochki-svoimi-rukami63

post-apokalipticheskie-ochki-svoimi-rukami64

post-apokalipticheskie-ochki-svoimi-rukami65

post-apokalipticheskie-ochki-svoimi-rukami66

post-apokalipticheskie-ochki-svoimi-rukami67

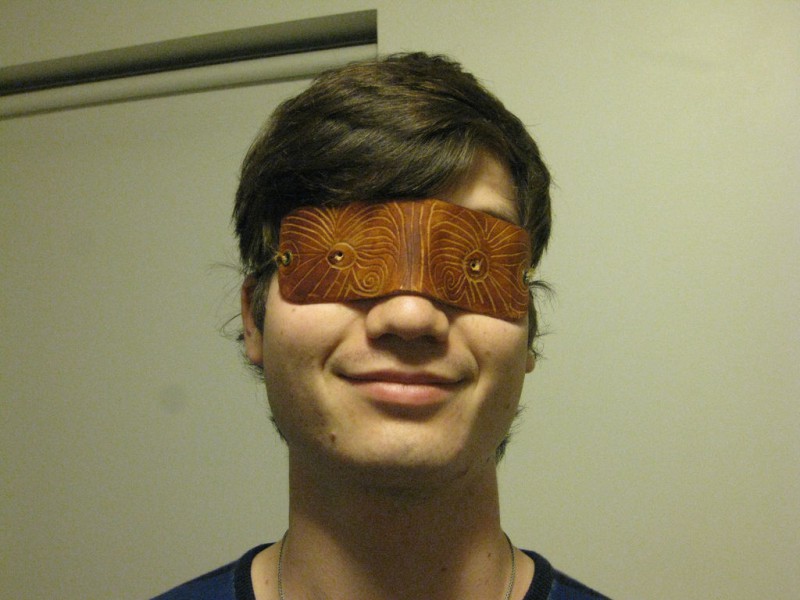

Теперь вы знаете как сделать временные «очки», если ваши обычные, корректирующие очки поломаны. Думаю это полезные знания, которые помогут ясно видеть мир если вы, как и я, зависите от очков. Но эти очки-самоделки имеют некие недостатки, о которых мы уже говорили ранее, и именно поэтому следует пользоваться нормальными очками.

Данная поделка НЕ ЗАМЕНЯЕТ обычные очки, и я НЕ НЕСУ НИКАКОЙ ОТВЕТСТВЕННОСТИ за все, что может произойти из-за или во время пользования этими «пост-апокалиптическими» очками. И я НЕ РЕКОМЕНДУЮ пользоваться ими, если вы действительно не находитесь в экстренной ситуации и вы отчаянно не нуждаетесь в видении окружающей среды.

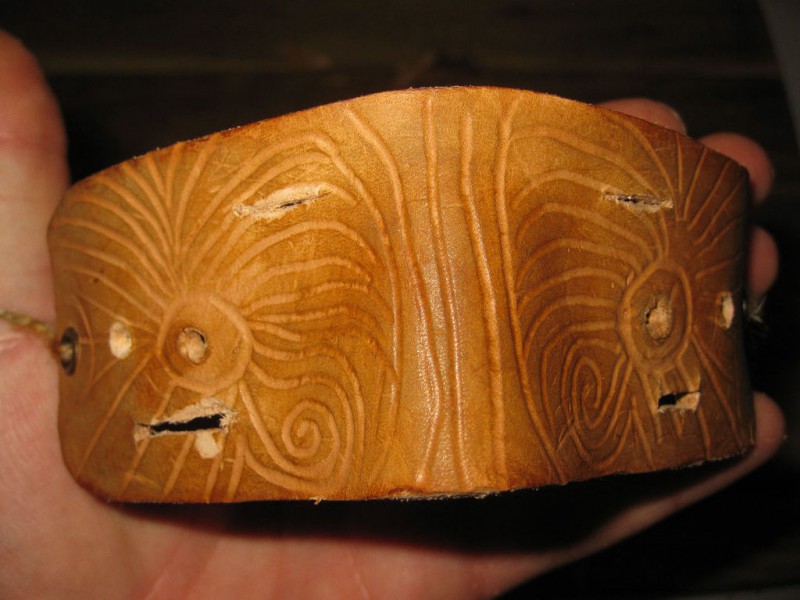

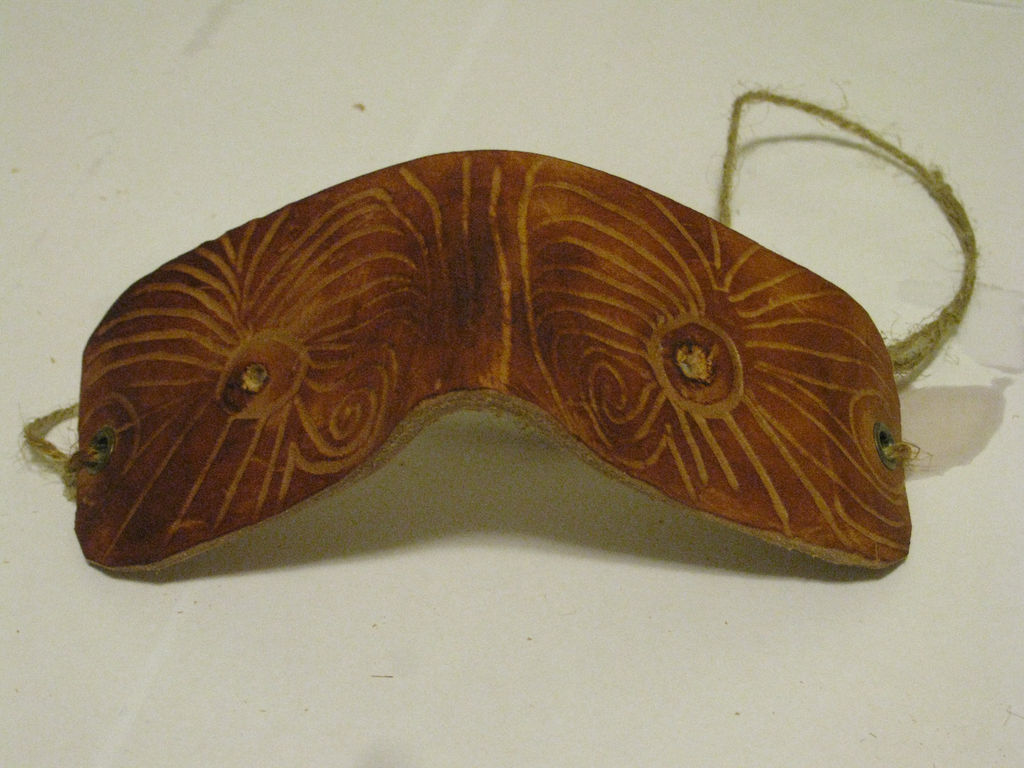

Свои мозгоочки, после того как они были готовы, я окрасил и еще нанес на них узоры. Эти процессы я не стал описывать, потому что считаю их необязательными.

А теперь более подробнее об ограничениях самодельных «очков»:

  • главный недостаток, это небольшой обзор, ограничивающий все то, что вы вообще можете видеть, а это довольно опасно, особенно в современном мире. В некоторой мере этот недостаток компенсируется добавлением нескольких щелей в очках.
  • затемненные изображения, вызванные отсечением большей части света, поступающего в глаза. Также компенсируется прорезанием дополнительных щелей.
  • потеря глубины восприятия объектов, затрудняющая передвижения во время носки «очков». Вопрос еще прорабатывается.

Но все же, в некоторых ситуациях эта поделка может помочь, например:

  • вы сможете читать, а это уже существенно; если вы идете по маршруту и потеряли при этом свои обычные очки, то возможность читать карту поможет вам выбраться из этой неприятности.
  • если нужно развести костер, то вы будет в состоянии видеть мелкие предметы (например для изготовления палочки со стружкой) и это действительно полезно.
  • для оказания первой медицинской помощи, ведь даже просто очистка мелких порезов довольно затруднительна, если вы видите все большим красным пятном.

Я предполагаю использовать свои мозгоочки лишь тогда, когда мне нужно что-то прояснить. Не стоит их постоянно носить в течении всей прогулки. Уж я то об этом знаю, и это ужасно.

Надеюсь вы узнали для себя что-то полезное, а так же то, что желательно эти знания не применять.

Благодарю за внимание и всем удачи!
