Самодельный складной инструмент 3 в 1

01.02.2013 в Из мусора, Самоделные инструменты

После модернизации мультититула захотелось ещё что-нибудь сделать. И тут понеслась…

name_ 006Получился вот такой складной наборчик из трёх вещей: ножа, надфиля и ножовки. Далее распишу как всё делал.

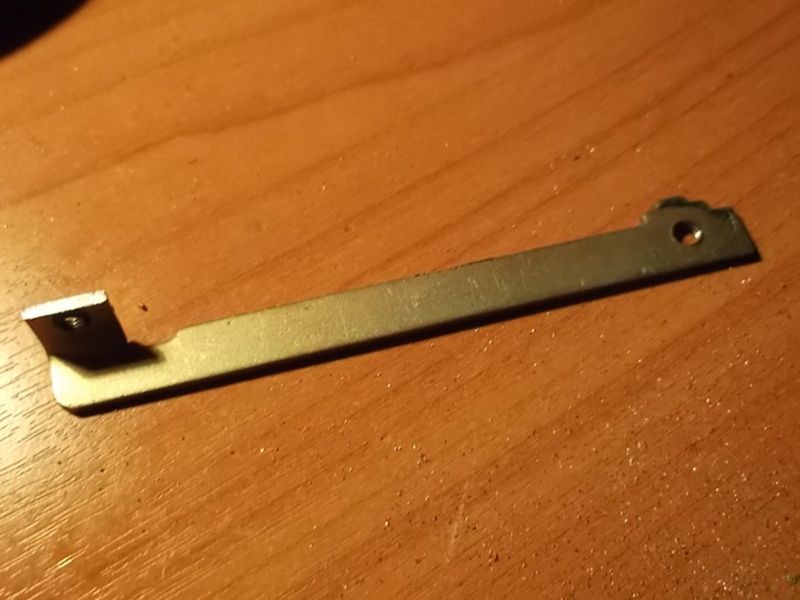

За основу взял металлический кронштейн от советского магнитофона:

name 021Удерживающий винт ножовки сделал из ролика того же магнитофона:

name 019Отпилил лишнее и нарезал резьбу:

name 020Вот все детали ножовки, добавил ещё упорный уголок:

name_ 001Притянул болтом уголок к кронштейну и пропаял:

name_ 002Припаял направляющую для надфиля:

name_ 003Надфиль удерживается следующим образом:

name_ 004В надфиле сделана проточка, в которую входит болт, сточенный на конус. К болту припаян наконечник для удобного использования.

О креплении ножовки я рассказывал ранее, вот оно же в сборе:

name_ 005

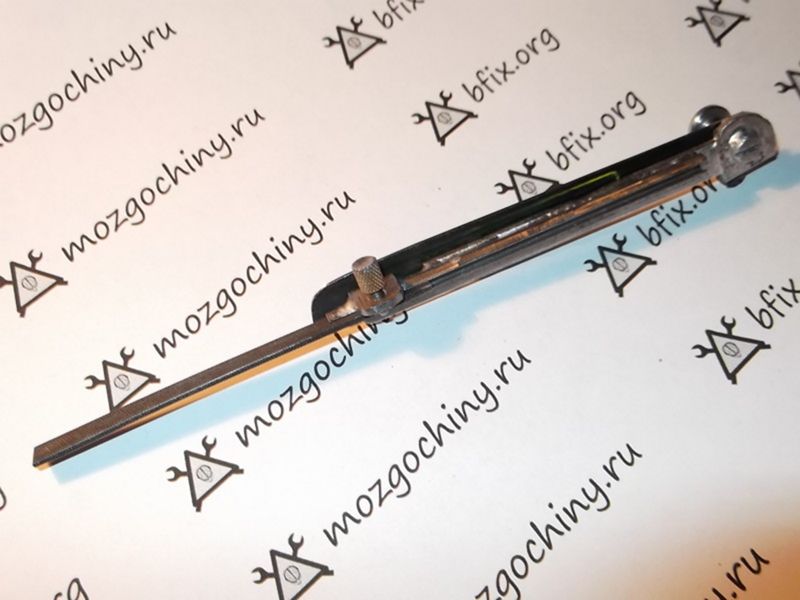

В принципе всё готово:

name_ 008

name_ 007Вспомнив про вторую половинку полотна, решил добавить к сему инструменту ножичек.

Придал форму полотну и заточил:

name_ 009И закрепил рядом с ножовкой:

name_ 010Вот теперь всё. Собрал карманную игрушку своими руками из подручного хлама.
