Столярный вытяжной стол

 Перевел SaorY для mozgochiny.ru

Доброго времени суток, мозгочины! Каждый из нас знает о двух «проблемных» вещах при шлифовке досок: фиксация заготовки и большое количество пыли. Вытяжной стол-самоделка, подключаемый к строительному пылесосу, поможет решить сразу все эти «проблемы» одновременно.

stolyarnyiy-vyityazhnoy-stol1



Шаг 1: Инструменты и материалы

  • дисковая пила или циркулярный стол,
  • лобзик (ручной или электрический),
  • угольник,
  • зажимы,
  • карандаш,
  • кернер,
  • дрель и сверла,
  • МДФ толщиной 2см,
  • фанера толщиной 6мм,
  • клей,
  • переходник для шланга пылесоса.



Шаг 2: Разметка и сверление отверстий

stolyarnyiy-vyityazhnoy-stol2

stolyarnyiy-vyityazhnoy-stol3

stolyarnyiy-vyityazhnoy-stol4

stolyarnyiy-vyityazhnoy-stol5

stolyarnyiy-vyityazhnoy-stol6

В качестве разметочного стола я использую старый шкаф-секретер, в котором есть специальная полость для установки мозгопринтера, она то и послужит идеальным местом для размещения в ней столярного вытяжного стола. Ну а вам предлагаю просто сделать короб, ориентируясь на дальнейшие шаги.

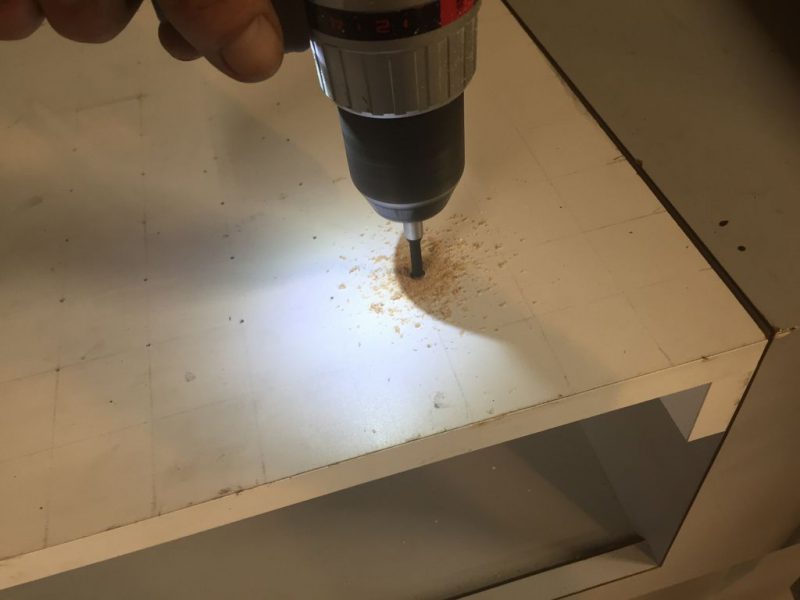

Берем МДФ и размечаем на ней сетку 10Х13 ячеек, и высверливаем в получившихся узлах отверстия диаметром 6мм, которые хорошо бы еще и прозенковать.



Шаг 3: Вакуумная камера

stolyarnyiy-vyityazhnoy-stol7

stolyarnyiy-vyityazhnoy-stol9

stolyarnyiy-vyityazhnoy-stol10

stolyarnyiy-vyityazhnoy-stol11

Вырезаем фанерку, которая по размерам охватывала все высверленные мозгоотверстия в МДФ, она будет основанием вакуумной камеры. Далее из фанеры нарезаем полоски достаточной ширины для монтажа переходника шланга пылесоса, и такой длины, чтобы соответствовали периметру вакуумной камеры. Если при сборке камеры вы так же как и я примените стыковое соединение, то длина боковых полосок должна быть равна длине стороны основания ПЛЮС еще толщина этой самой фанеры, в данном случае на 6мм.

Your ads will be inserted here by

Easy AdSense Pro.

Please go to the plugin admin page to paste your ad code.

Можно заметить, что моя вакуумная камера по высоте не слишком большая, и это из-за того, что шланг пылесоса я решил присоединять через основание мозгокамеры.

У меня под рукой оказалось только два угловых зажима, вследствие чего я одновременно склеивал только по два стыка, но как впоследствии оказалось, это была «чудесная» случайность. Итак, склеиваем два противоположных угла и даем им высохнуть, а потом используем их как упоры при склейке основания и стенок. Для этого промазываем периметр основания клеем, добавляем углы-стенки, и зажимаем все струбцинами. Изнутри швы промазываем замазкой или герметиком, чтобы камера  действительно стала вакуумной.

Если вы используете 6мм-ю фанеру, то не лишним будет по центру основания самоделки приклеить дополнительные полоски-подпорки, чтобы избежать выгибания от сильного вакуума.



Шаг 4: Отверстие под переходник

stolyarnyiy-vyityazhnoy-stol12

stolyarnyiy-vyityazhnoy-stol13

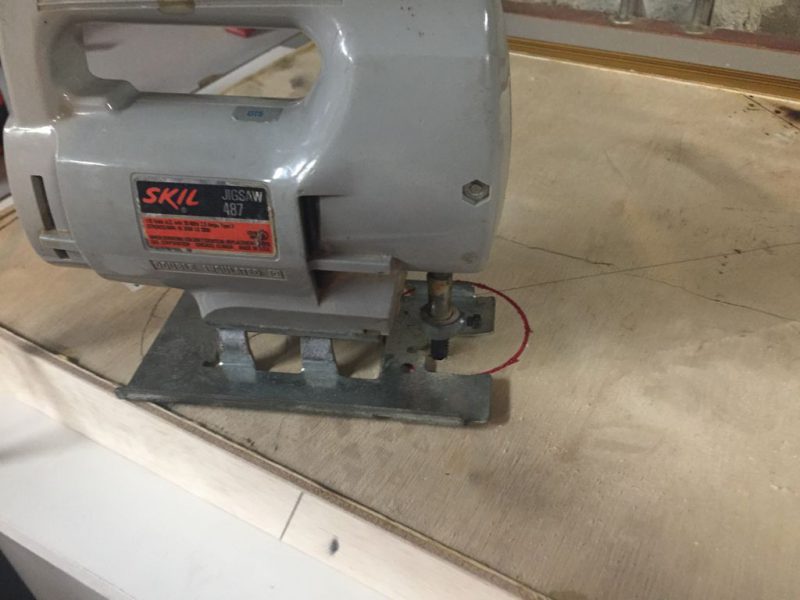

В вакуумной камере высверливаем отверстие соответствующее переходнику шланга пылесоса, а далее вклеиваем этот переходник с помощью мозгогерметика.



Шаг 5: Финальная сборка и использование!

stolyarnyiy-vyityazhnoy-stol14

stolyarnyiy-vyityazhnoy-stol15

stolyarnyiy-vyityazhnoy-stol16





Не жалея наносим клей на все поверхности, которые будут соприкасаться с высверленной МДФ-панелью, и приклеиваем эту самую панель к вакуумной камере. Далее прижимаем ее либо положив сверху что-то тяжелое, либо закрыв отверстия, подсоединив шланг пылесоса и включив его, создав тем самым мозговакуум.

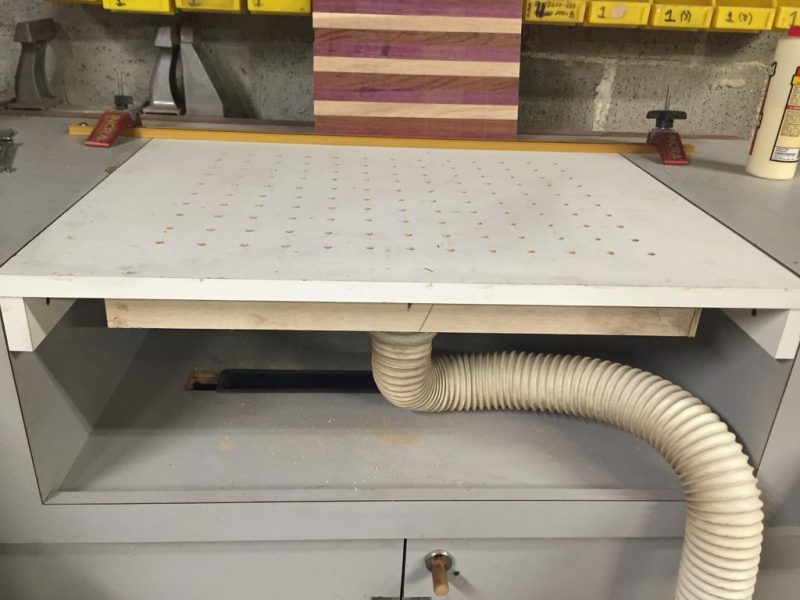

После высыхания клея проверяем вытяжной стол-самоделку в действии, и при это уже не дышим пылью, да и заготовка хорошо фиксируется на столе.

На этом все, благодарю за мозговнимание!

(A-z Source)
