Удобная подставка для паяльника и пайки

02.02.2014 в Из мусора, Поделки из дерева

Небольшая предыстория. Давно хотел сделать нормальную подставку для паяльника, но не знал с чего начать. Недавно мне попалась в руки крышка (от чего точно не помню), которая долгое время лежала в коробке.

Она меня и натолкнула на идею конструкции.

Для изготовления подставки я использовал:

— «неизвестную» крышку (подставка);

— фанеру;

— деревянный штапик;

— саморезы;

— гвозди;

— жесть.

Описание работы

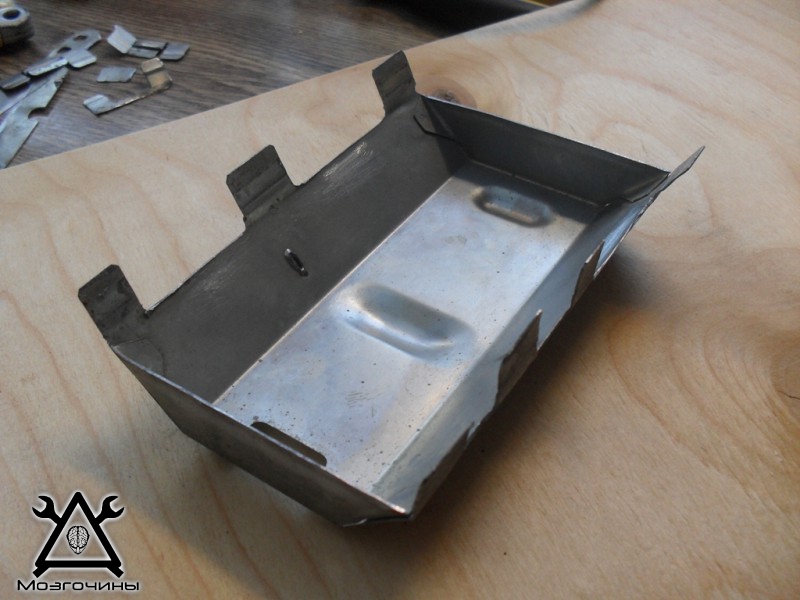

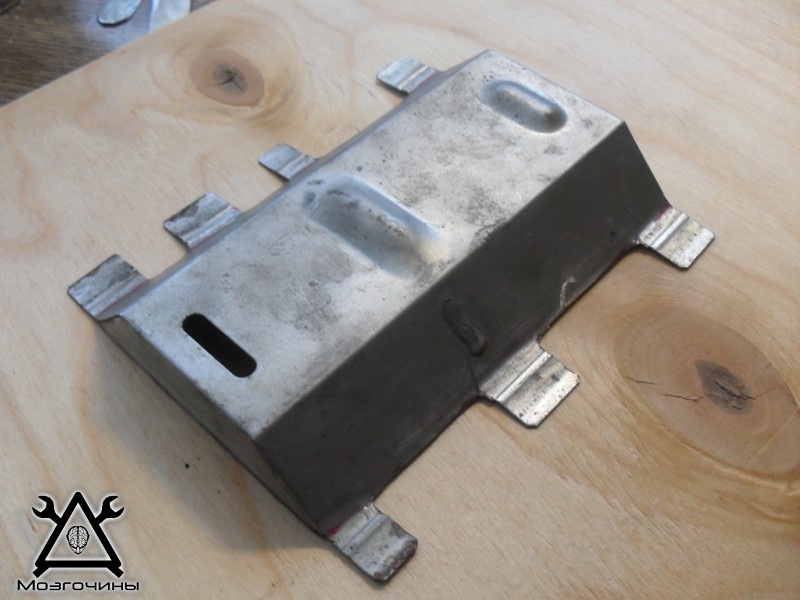

 Для начала я убрал от крышки всё лишнее.

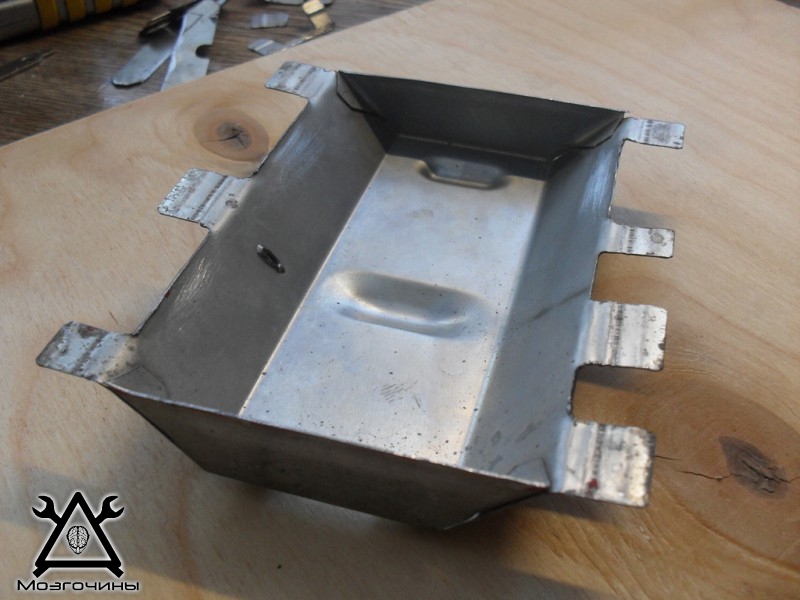

  По бокам были оставлены»язычки», которые будут играть роль крепления.

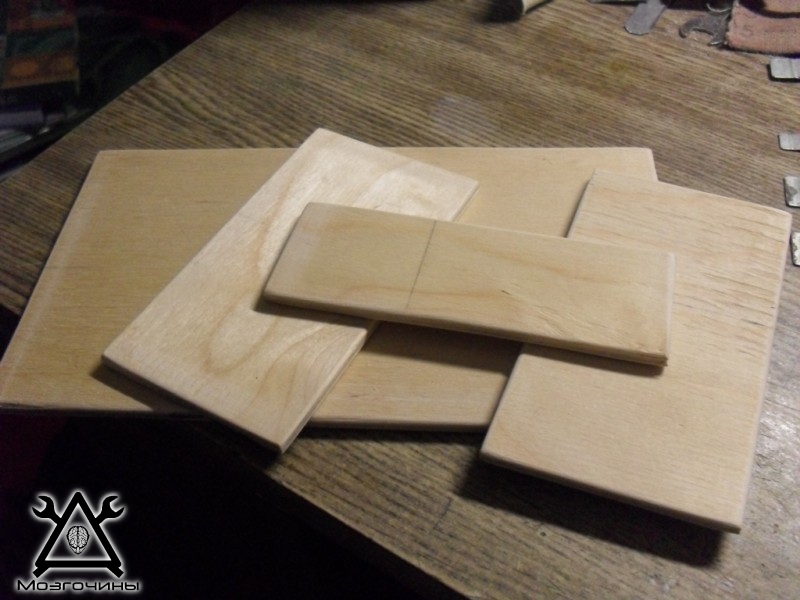

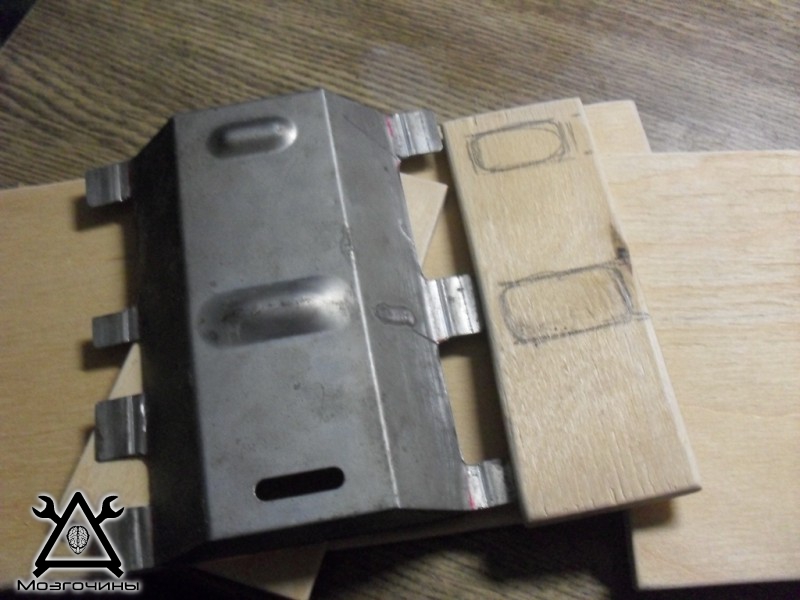

Дальше были выпилены из фанеры 3 дощечки. Так как у крышки дно не ровное, для удобного крепления к основанию была выпилена подложка.

  Из трёх выпиленных дощечек:

  • самая большая — основание всей конструкции;
  • две другие, одинаковые. На одну будет установлено крепление для паяльника, в другой я сделал отверстия, в которые будут помещаться баночки с флюсами для пайки. Так же в подложке я сделал отверстия по форме дна крышки.

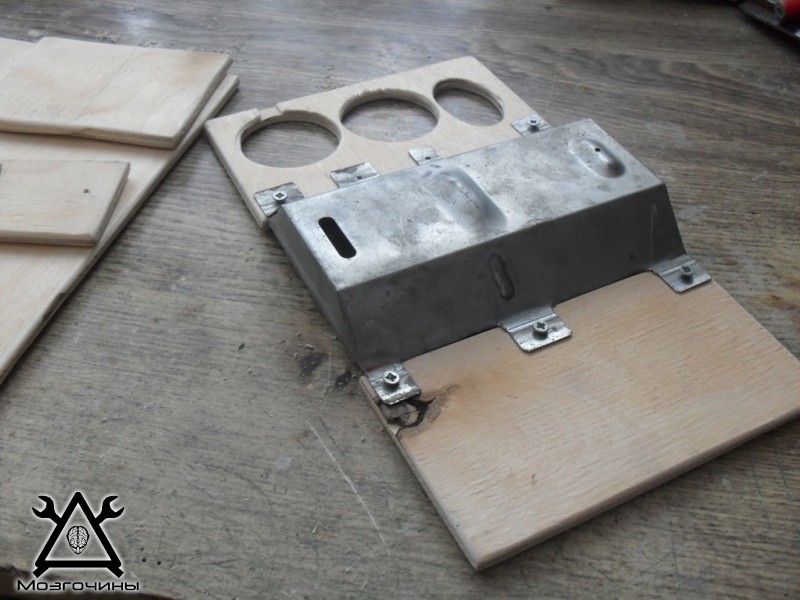

В «язычках» я просверлил отверстия. После к ним прикрутил на саморезы две одинаковые дощечки.

Для того, чтобы баночки с флюсами не проваливались, из фанеры была выпилена небольшая дощечка, к дощечке выпилил два небольших штапика.

Эту  дощечку я прибил на гвоздики  к основанию, подложив под неё выпиленные штапики.

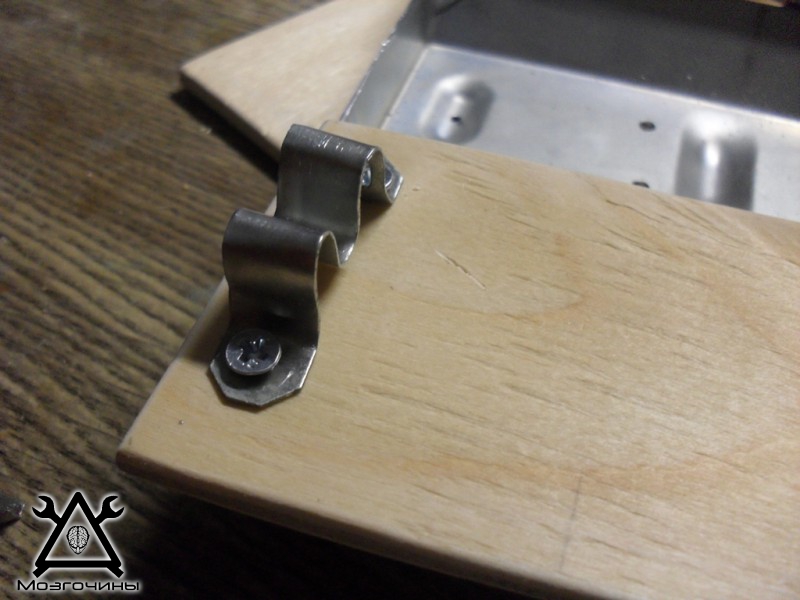

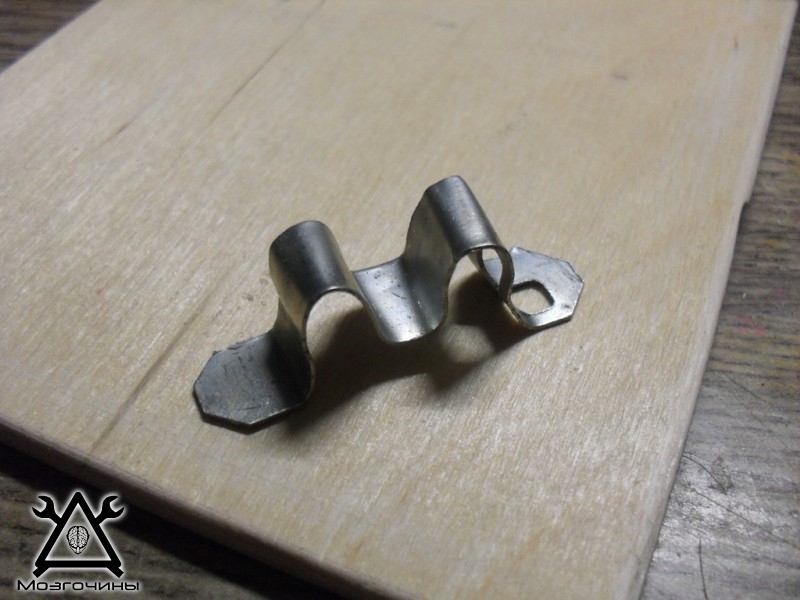

Из жести была вырезана перегородка в крышку. Из жести, которая была отрезана от крышки, я согнул подставку на которую будет ложиться паяльник. Перегородка была прикручена на саморезы к основанию через отверстия в крышке.  Подставку прикрутил к дощечке без отверстий.

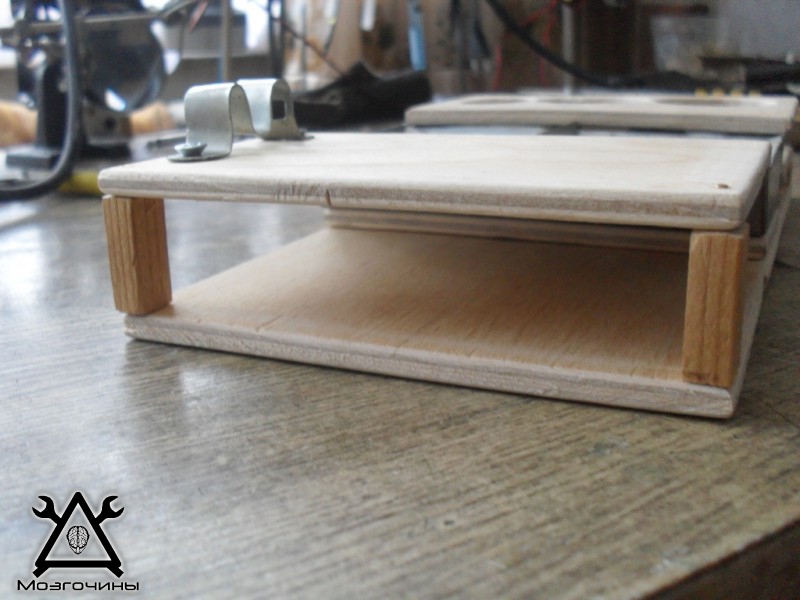

  Под дощечку, на которую будет ложиться паяльник, я выпилил 2 штапика и прибил их на гвоздики.

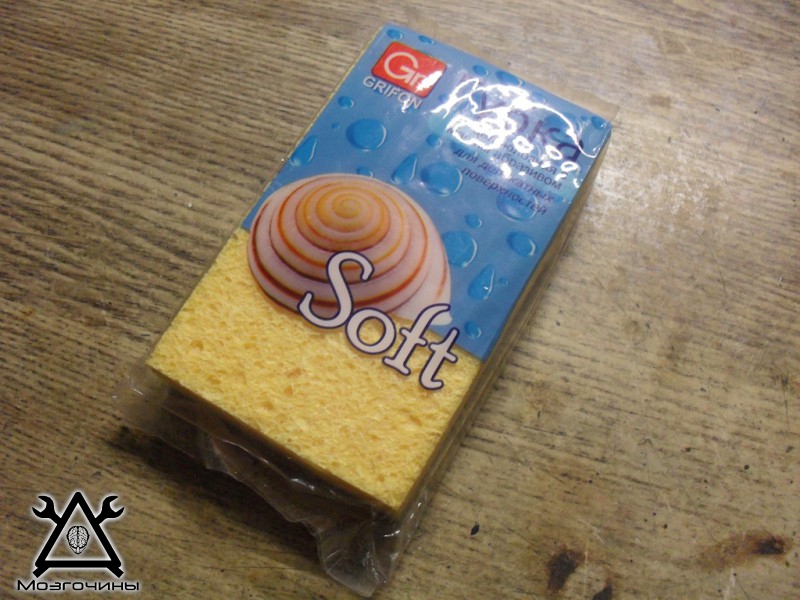

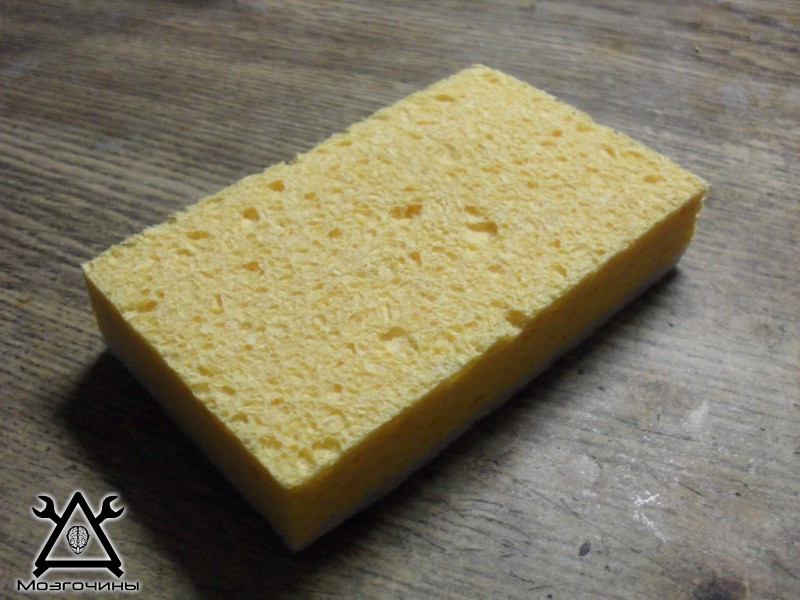

В часть крышки с перегородкой я поместил губку. Губка целлюлозная для мытья посуды. Губки которые продают специально для чистки жала паяльника, ничем не отличаются от целлюлозных губок для мытья посуды, лишь только размерами и ценой. Губки для посуды намного больше по размерам, и дешевле по цене. Данная губка была куплена в хозяйственном магазине за 30 рублей.

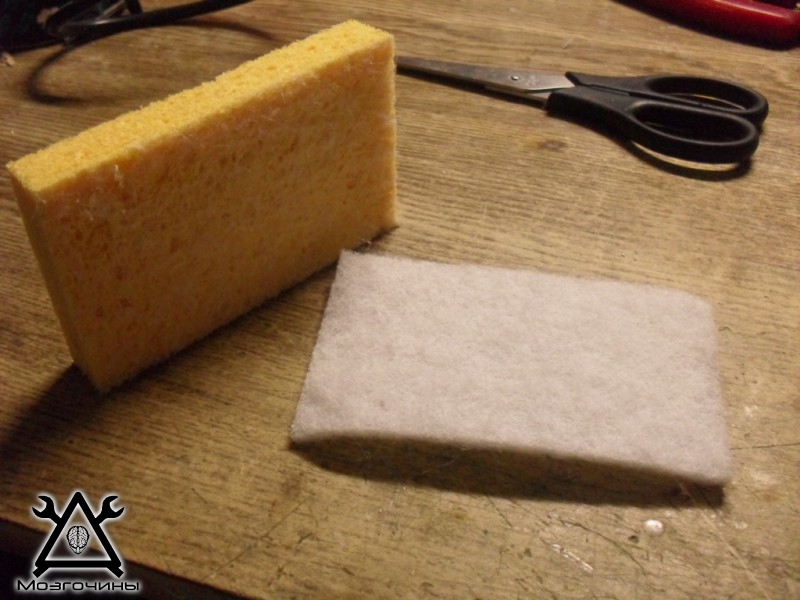

От губки была убрана нижняя часть. Также я обрезал её по размеру крышки.

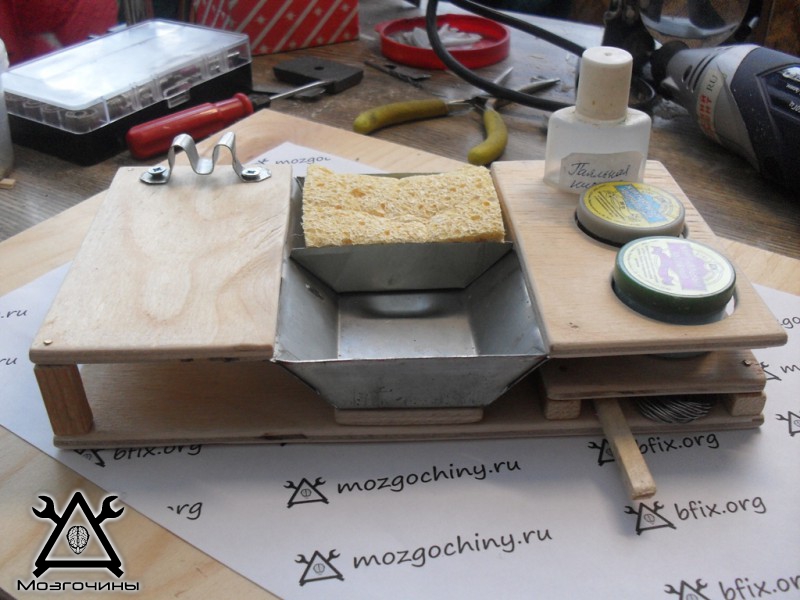

 Подставка для паяльника готова! Баночки с флюсами были помещены на свои места.






  • RSS
  • Facebook
  • LiveJournal
  • Добавить ВКонтакте заметку об этой странице
  • Мой Мир
  • В закладки Google
  • Blogger
  • Twitter

16 ответов на Удобная подставка для паяльника и пайки

  1. Класссно получилось надо зделать и себе такую!!!

  2. Сегодня сделал ящичек в торце. Спасибо den за подкинутую идею)

  3. крутая у меня по-проще

  4. Металлическую губку из стружки для грубой чистки жала не используете?
    Всё же главная деталь конструкции это «Жесть» =)

  5. В принципе неплохо, хот. ИМХО слегка громоздко. Насчет губок — зажима для паяльника согласен, в такой форме его полезность кажется сомнительной. С другой стороны — я этой подставкой не пользуюсь, а автор явно делал под себя… Подставку в смысле)

  6. полезная вещь МОЛОДЕЦ хорошо сделал

  7. Я бы в полости по бокам добавил ящичек, для всяких всячин. А то столько места гуляет. В вообще аккуратно получилось. И идея с ячейками для флюсов и к-ты очень понравилась.

  8. Получилось круто! Неизвестная железка — крышка от переключателя каналов лампового телевизора.
    На мой взгляд Y образную пластину держателя паяльника нужно было сделать больше, или с углами поострее. Если задеть паяльник за ручку, такая маленькая пластина его не удержит.

      • Спасибо за информацию про крышку) Я вспомнил — крышка из старого телевизора, разобранного летом у бабушки в деревне.
        За совет про пластину паяльника спасибо, учту) Подставка используется уже два дня, пока нареканий не было.

  9. Удобная подставка для пайки!

    Сюда ещё можно 3-ю руку приделать, вообще круто будет 🙂 ИМХО
    http://mozgochiny.ru/instrumentyi-diy/tretya-ruka-svoimi-dvumya/
    и
    http://mozgochiny.ru/podelki-iz-musora/samodelnyiy-zazhim-dlya-payki-ili-prisposoblenie-tretya-ruka/
