Узлы профессиональной гидроракеты

Перевел SaorY для mozgochiny.ru

Это мозгоруководство о том, как построить и запустить гидроракету, да не просто, а профессионально, на основе моего многолетнего опыта.



25za



Я не несу ответственности за любой ущерб, за все риски связанные с производством и запуском этой гидроракеты, ответственность вы берете на себя!

Веселого строительства и запуска аэросамоделки!





Шаг 1: Начинаем



1ra

Гидроракета приводится в движение с помощью давления сжатого воздуха, переданного в воду, тем самым создавая направленный гидроудар.

Если вы возьмете 1 стандартную двухлитровую пластиковую бутылку, то под давлением 120 пси ракета достигнет высоты около 30 метров. Но, если вы возьмете 2 двухлитровые бутылки, то под давлением 120 пси гидроракета поднимется примерно на 45 метров, так как воздуха в ракете будет больше, следовательно, и тяга больше. Вторая бутылка дает только 15 дополнительных метров потому, что масса самоделки увеличивается.







Шаг 2: Носовой конус



2ra

3ra

Отрезаем от одной бутылки верхнюю часть, а потом отрезаем от нее горлышко. Берем мяч для пин-понга и половиним его, сажаем половинку мяча на клей с внутренней части отрезанной вершины бутылки. Полученные две детали соединяем клеем или скотчем.

Добавление габаритного носового конуса смещает центр тяжести выше, следовательно, делает траекторию полета поделки более стабильной.





Шаг 3: Стабилизаторы



4ra



5za



6za

На мозгокомпьютере чертим шаблоны стабилизаторов, распечатываем их и вырезаем по форме. Затем приклеиваем шаблоны на картон, то есть придаем стабилизаторам нужную жесткость и вырезаем по контуру. Вместо картона можно использовать рифленый пластик.

Стабилизаторы монтируем на тело ракеты с помощью клея и скотча.



7za





Шаг 4: Соединение



8za



9za

Бутылки ступеней могут соединяться днищами. Для этого в середине днищ бутылок сверлятся отверстия диаметром 7-8мм, в эти отверстия изнутри вставляются и герметизируются «папы» 8мм-х сантехнических муфт и соединяются бутылки с двумя «папами» посредством одно «мамы» муфты.

Другое соединение бутылок – крышками. В серединах крышек бутылок так же сверлятся отверстия диаметром 7-8мм, верх одной крышки прикладывается к верху другой крышки, просверленные отверстия в крышках центрируются, и соединяются 8мм-ой сантехнической муфтой. Далее в крышки навинчиваются бутылки гидроракеты.











Шаг 5: Сращивание



10za

Для объединения двух бутылок вместе, как на рисунке, чтобы создать герметичное уплотнение, необходимо три бутылки.

Сначала отрезаются нижние концы двух одинаковых по размеру бутылок. Далее от третьей бутылки отрезаются верх и низ, и полученное кольцо вставляется наполовину в отрезанные края двух бутылок. Соединение герметизируем и укрепляем скотчем.





Шаг 6: Пусковой механизм



11-3

11-1

11-2

В качестве пускового механизма я применяю конструкцию, разработанную в НАСА. Этот механизм позволяет варьировать размер сопла ракеты, то есть выбрать оптимальное пусковое давление в системе.

• доска толщиной 1.5см
• 2 болта 10мм
• сверло по металлу диаметром 10мм
• сверло по дереву диаметром 10мм
• по 6 гаек и шайб диаметром 10мм
• велосипедный клапан ( можете взять от старой велокамеры)
• резиновая пробка
• велосипедный насос
• 2 колышка для палатки
• 4 скобки L-формы
• гвозди



12za

13za

Пусковая установка может выдерживать любое давление, в зависимости от резиновой пробки. Для этого соединение пробки и горлышка ракеты настраивается регулировочными болтами.





Шаг 7: Двухступенчатая ракета



16za-1

17za

Для двухступенчатых гидроракет может применяться конструкция с сервоприводом или клапаном давления.

• 15см трубки диаметром 22мм
• фанера или пластиковая панель (как основа для всей конструкции)
• встроенный невозвратный клапан (годится клапан от насоса)
• первая и вторая ступени гидроракеты

Вставляем 2 см трубы 22мм в первую ступень. Используем эпоксидные или ПВХ мастики, чтобы запечатать вставленную трубку. Вставляем обратный клапан в 22мм трубу и приклеиваем его.
Из пластика вырезаем элементы дополнительного крепления для удержания бутылки в нужном нам положении.

Шарнир крепим на хомут. Когда вы наденьте бутылку (используйте вазелин для герметичности) убедитесь, что зажим на трубке прямо возле горлышка первой ступени. Затем зажмите ваш шарнир на горлышке бутылки так, чтоб было герметично и устойчиво.





Шаг 8: Тройные ракетоносители



18za

20za

Ракетоносители легко сделать, потому что они просто держатся на выталкивающей бутылке.

Размечаем места крепления ракетоносителей на основной ступени. Конструируем три ракетоносителя с одним стабилизатором и крепим их на размеченные места. Собираем пусковой механизм для тройных ракетоносителей и испытываем ракету!





Шаг 9: Парашют



21za



Парашютная система сконструирована по методу простого гравитационного развертывания.



22za

Парашютный конус установлен на ракете слабо, поэтому, когда ракета достигает максимальной высоты, утяжеленный носовой конус первым начнет падать на землю, и развернет парашютную систему.

Делаем конус для парашютного отсека и примеряем его к носовому отсеку, он должен достаточно слабо сидеть на носовом отсеке. Сверлим отверстие в носовом отсеке и парашютном конусе под шнур парашютной системы, продеваем и завязываем этот вытяжной шнур.

Крепим стропы парашюта к вытяжному шнуру, так чтобы при срабатывании системы парашют исправно функционировал и парашютный конус не терялся.





Шаг 10: Грузовой отсек



23

24

Грузовой отсек используется для перевозки полезного груза, такого как датчик высоты, акселерометр, или даже ручного слизня, но падение с высоты может убить его.

Отрезаем низ любого размера от бутылки. Из гофрированного пластика вырезаем два диска диаметра бутылки. Из этого же пластика вырезаем полоску шириной диаметра бутылки и длиной чуть меньше грузового отсека. Склеиваем детали, а когда высохнет клей, помещаем в грузовой отсек и заполняем полезным грузом.





Шаг 11: Собираем, запускаем

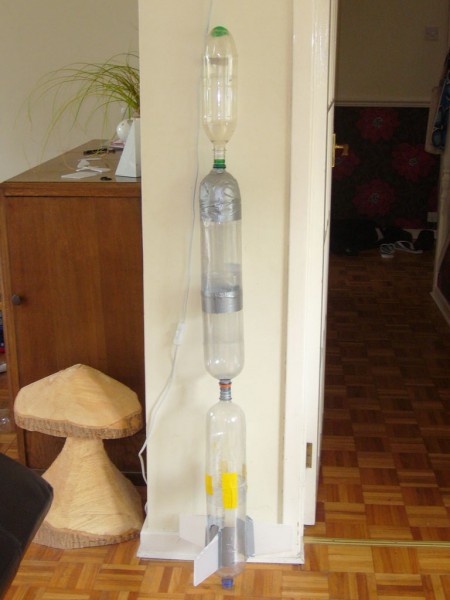

26ra

27ra

28ra

29ra

Теперь, когда вы знаете, как делать все основные узлы гидроракеты, можете приступать к созданию своей собственной самоделки!

(A-z Source)
