Всем привет!
Поделюсь с мозгочинами этапами и конечно итогом изготовления настольных часов из винчестера (да, тот самый, жесткий диск от компа) :-).
Дисков мне, по случаю, досталось аж три штуки. Но часы сделал лишь из одного, а детали других вошли в состав этих часиков.
На фото можете видеть диск практически в разобранном состоянии, с уже снятой крышкой.
Блестящие Г-образные детали возле корпуса диска — это «держатели» магнитов из двух других винчестеров. (Магниты очень сильные и отдирать их не просто). Они пригодились мне в других самоделках. Из держателей магнитов я сделал ножки часам (см фото). Кстати, никаких дополнительных деталей не понадобилось, все винтики-болтики появились при разборе.
Самое сложное в сборе часов — это оттереть до блеска сам диск. Он имеет зеркальную поверхность и очень легко пачкается. К счастью, поцарапать его не просто. Очищал я его средством для чистки стекол, нанесенным на мягкую тряпочку. Берите такую, которая не оставляет волокон.
На фото видны этапы сборки. Плашка с отверстиями — это прижимная шайба от диска. К ней пришлось приклеить шайбу М10, так как иначе при сборке с часовым механизмом, им (механизмом) не получиться стянуть диск и корпус винчестера.
Часовой механизм в сборе со стрелками покупается в любом магазине, продающем ЗИПы для часов. Легко найти такой в яндексе или гугле, поближе к дому. Еще можно снять часовой механизм со старых надоевших часов :-) Он там представлен единым блоком.

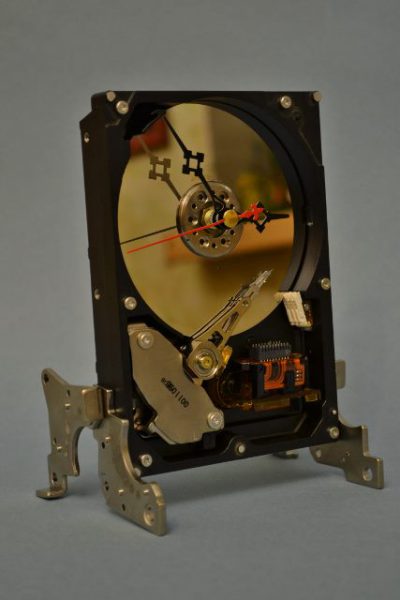

Вот всё постепенно собралось, оттерлось от отпечатков пальцев, и установились на место стрелки и батарейка.
Ставим на видное место и наслаждаемся красивой и полезной вещью!
