Испытайте острые ощущения сделав мини-ходули своими руками

Перевёл alexlevchenko для mozgochiny.ru

Моё почтение! После того, как мы с вами ознакомились с тем, как можно из подручных материалов изготовить механические руки, было бы логичным продолжением  проработать вопрос изготовления мини-ходулей, которые сделали  бы из простого человека настоящего великана.

Шаг 1: Эскиз и материалы

Для начала, снимем мерки. Измерим длину/ширину ступни, а также высоту от ступни до нижней части коленного сустава. Тщательно проработаем конструкцию ходулей, чтобы убедиться в том, что они получаться прочными и устойчивыми.

Материалы:

  • Доски;
  • Старая шина;
  • 10 см (4 дюймовая) пластиковая муфта;
  • 10 см (4 дюймовая) пластиковая заглушка;
  • Гайки/болты/шайбы;
  • Короткие и длинные саморезы;
  • 5 см нейлоновый ремешок и 2 пряжки;
  • 2 кожаных ремня;
  • Металлическая крепежная полоса/уголки;
  • Пеноматериал (ЕВА).

Инструменты:

  • Дрель/шуруповёрт;
  • Строительный фен;
  • Ножовка;
  • Настольная циркулярка;
  • Гравер;
  • Термоклеевой пистолет;

Шаг 2: Вырезаем подставки для ступней

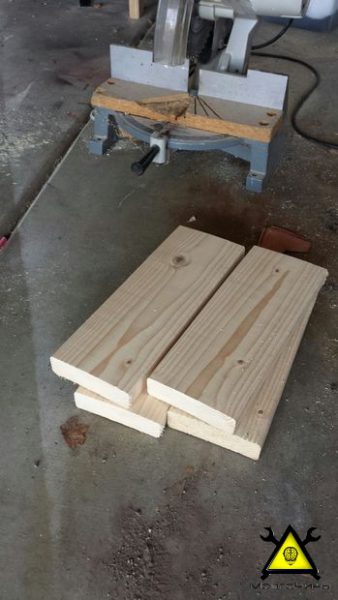

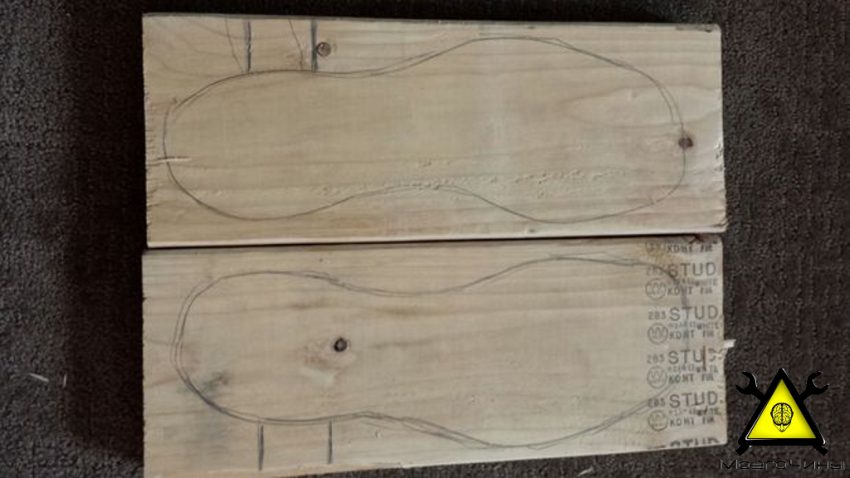

Порежем доски на заготовки заданной длины. Встанем на них, обведём ступни и вырежем паз под крепления опоры.

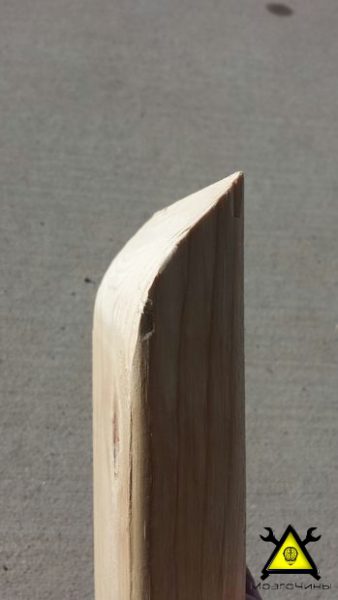

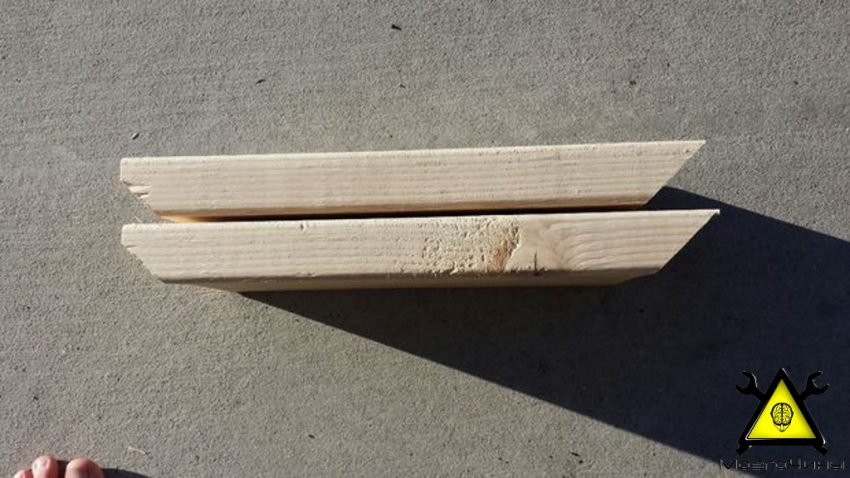

Срежем торцы «подошвы башмака» под углом, после чего закругляем кромки напильником.

Шаг 3: Режем покрышку

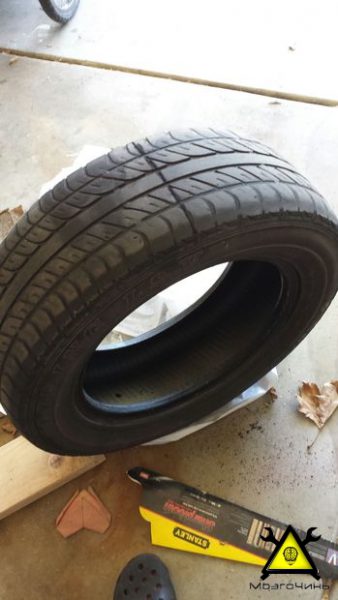

Идём на ближайший шиномонтаж и выклянчиваем «лысую» покрышку.

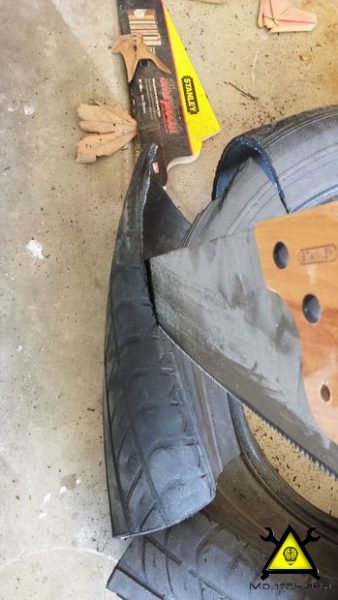

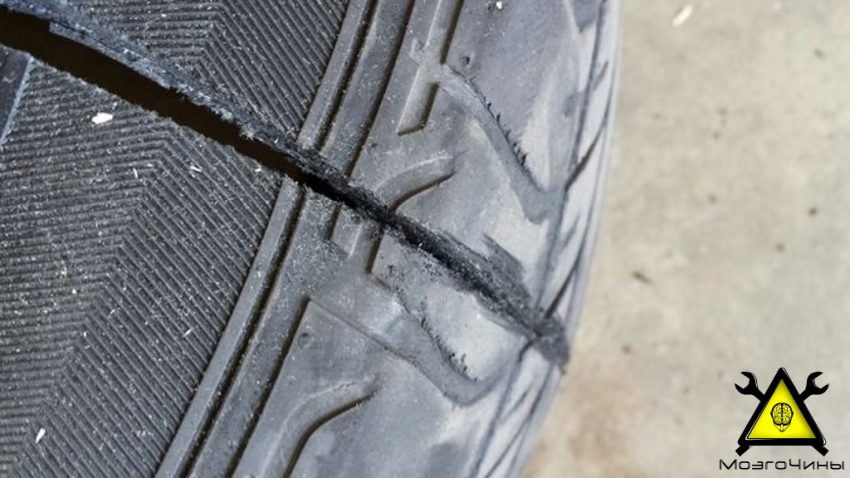

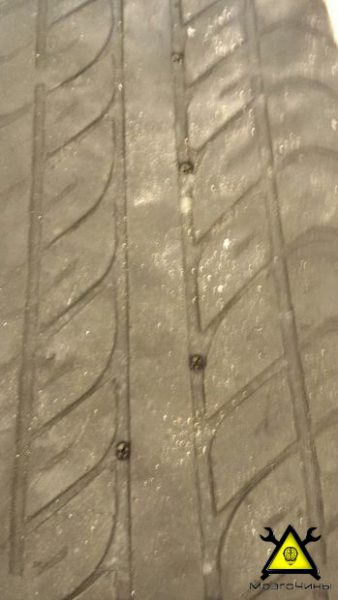

Резать шины дело довольно хлопотное. Всё из-за того, что они армированы  металлическим слоем. В любой доступный способ, любым инструментом вырезаем две полоски нужной длины. Крепим их на «подошвах» короткими саморезами.

После того, как всё закреплено, обрезаем лишнее.

Шаг 4: Закрепляем рейки

Распустим доски на рейки, порежем их на заготовки нужную длину, а затем соберём с их помощью башмаки воедино. Рейки должны располагаться заподлицо с кромками ходулей.

Шаг 5: Добавляем металлические опоры

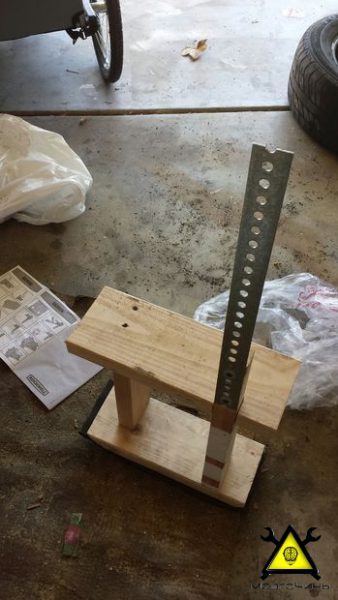

Первоначально, в качестве опоры использовалась крепежная полоса. Но поскольку она не внушала доверие, конструкция была слишком шаткой, заменил её на более прочный металлический уголок.

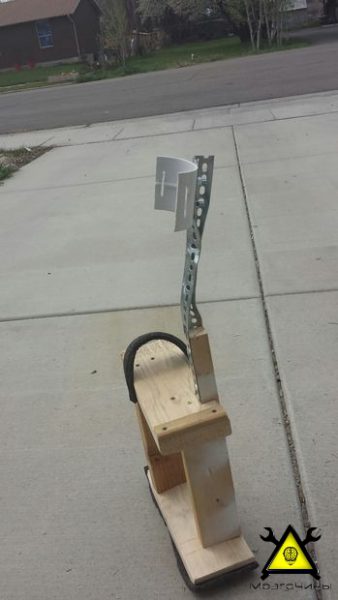

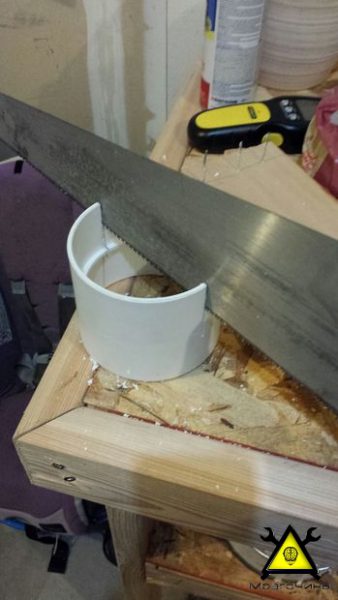

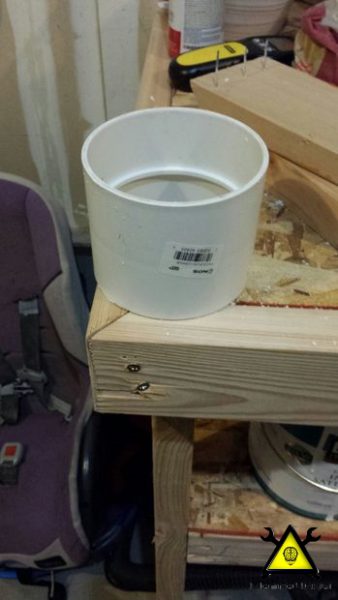

Разрежем пластиковую муфту пополам. Нагреем пластик феном и сформируем скобы по форме ноги.

Как только желаемая форма достигнута, просверлим отверстия в пластике и закрепим их к уголку с помощью гаек и болтов. Убедитесь, что скоба расположена прямо под коленом. Они сделают ходьбу на ходулях более стабильной.

Шаг 6: Крепежные ремни

Важно, чтобы ноги были надежно закреплены на ходулях. Для этого закрепим по 2 ремня на каждом «башмаке». Один из ремней будет изготовлен из покрышки.

Второй ремешок будет сделан из старых ремней. Пряжка должна располагаться посредине «башмака».

Оба ремешка необходимо крепить под небольшим углом по отношению к стопе.

Шаг 7: Пятка

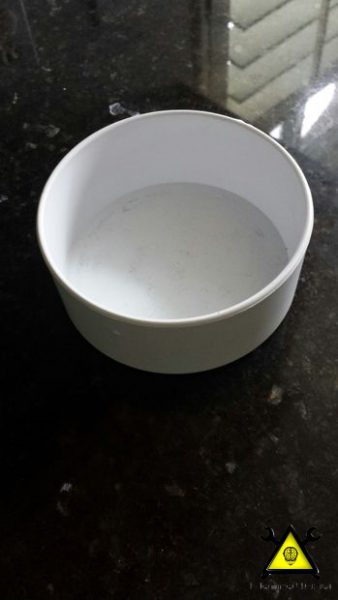

Для того, чтобы пятка не скользила, разрежем заглушку на две части и закрепим её на башмаке.

Шаг 8:

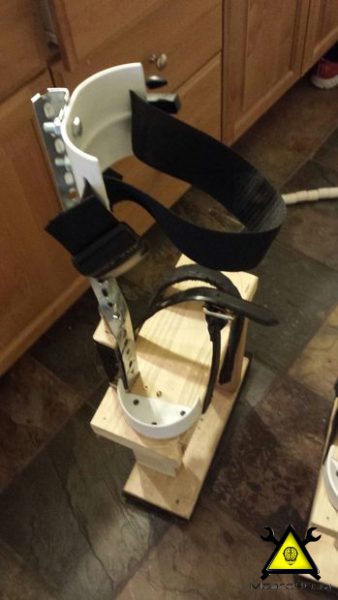

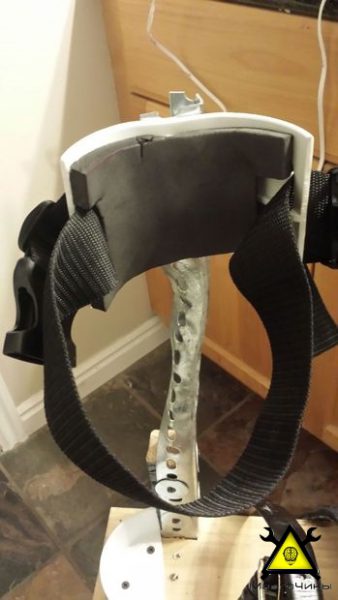

С каждой стороны скобы сделаем 5 см прорези для нейлонового ремня. Отшлифуем края отверстий, а затем протянем ремни и установим  пряжки. Для большего комфорта приклеим пеноматериал (ЕВА) на внутренние части скоб термоклеем.

Шаг 9: Тест-драйв

Ходули получились очень стабильными и на удивление, в них легко ходить 🙂
