Как сделать Nimbus 2000 своими руками

Перевёл alexlevchenko для mozgochiny.ru

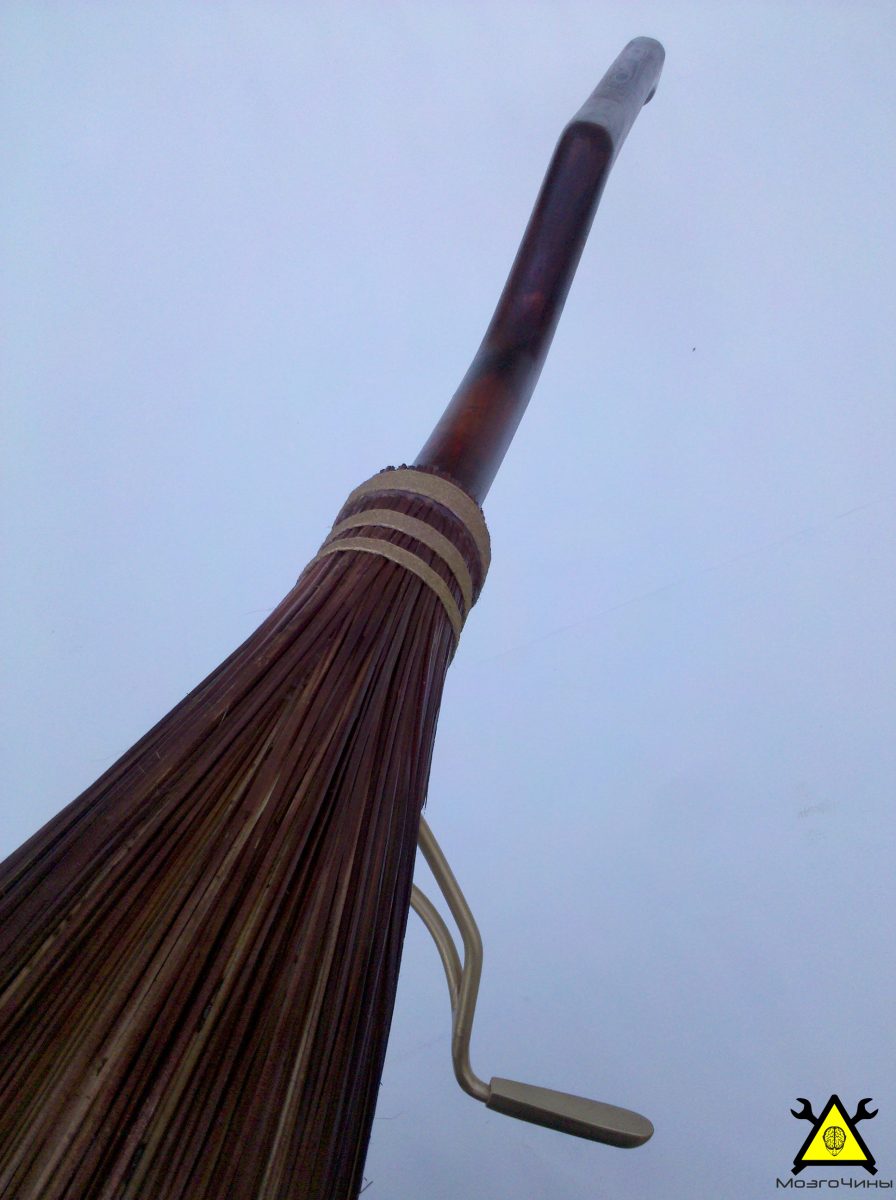

Приветствую МозгоЧины! Сегодня окунёмся во вселенную Гарри Поттера, представив, что мы не маглы, а настоящие волшебники. Перенесемся мы именно в тот момент времени, когда Гарри получает гоночную метлу Nimbus 2000 от профессора МакГонагалл, когда его принимают в команду Гриффиндора по квиддичу. Только разница будет в том, что Гарри метлу подарили, а мы сделаем её своими руками.

Шаг 1:

Первый шаг — находим эталонные изображения метлы, чтобы знать, к чему стремиться. Импортируем «вид сбоку» в программу для работы с изображениями и масштабируем его до нужного размера «под свой собственный рост». Это позволит определить соотношение размеров элементов метлы. Картинки крупным планом позволяют рассмотреть, из чего состоят различные детали и как всё соединяется вместе. Обратите внимание, что задняя половина более изогнута, а передняя часть имеет характерный срез.

Шаг 2: Необходимые материалы и инструменты

Материалы:

  • Сосновый брус длиной 1,5 м и сечением 50*150 мм;
  • Деревянный кругляк диаметром 18 мм;
  • Деревянный кругляк диаметром 22 мм;
  • Около 1,0 м нейлонового стержня диаметром 10 мм;
  • Около 150 веточек ивы, медвежьей травы, сухого тростника;
  • Полоса алюминия 12*2 мм;
  • Кусок 24 мм алюминиевого кронштейна;
  • 10 см гвоздь;
  • Плотный пенопласт или картон;
  • Клейкая лента;
  • Крепеж разных размеров;
  • Морилка «Красное дерево»;
  • Черная краска;
  • Коричневая и золотая аэрозольные краски;
  • Лак.

Инструменты:

  • Электролобзик;
  • Шлифовальная машинка;
  • Фрезер с фрезой среднего диаметра (дополнительно);
  • Строительный фен (можно воспользоваться газовой плитой, но не рекомендуется это делать);
  • Скальпель;
  • Термоклеевой пистолет;
  • Суперклей;
  • Электрическая дрель;
  • Хомуты/Зажимы;
  • Средства индивидуальной защиты.

Шаг 3: Идеальный шаблон

В увеличенном масштабе нарисуем рукоять на картоне, вырежем её и «прокатимся», чтобы проверить правильность подобранных размеров. Обведём выкройку на сосновом брусе и вырежем заготовку с помощью электролобзика. Мне немного повезло, ведь толщина бруса немного больше, чем диаметр метлы (45 мм).

Шаг 4: Формируем изгибы

При работе всегда необходимо использовать средства индивидуальной защиты. Надеваем пылезащитную маску, и начинаем снимать углы у заготовки при помощи фрезера, в дальнейшем это поможет сэкономить время при шлифовании. Если нет фрезера, можно воспользоваться рубанком. Затем шлифуем заготовку наждачной бумагой зернистостью 60 или 80 единиц. Заканчиваем шлифовку наждачкой 240 единиц. Очищаем рукоять слегка влажной тканью, чтобы удалить весь мусор и оставляем всё сохнуть.

Сосновая заготовка очень светлая, а Nimbus 2000 – изготовлен из красного дерева. Для того, чтобы это исправить покроем заготовку морилкой.

Шаг 5:

Нарисуем форму рабочей части метлы на картоне и используя её в качестве шаблона, придадим сборке круглых дисков (из плотного пенопласта) овальную форму. Можно использовать круги из картона, обрезанные до нужного диаметра и равномерно распределенные вдоль оси для достижения того же эффекта. Затем покрасим все в черный цвет. Добавим секцию из 18-мм кругляка к концу рукоятки. Она вклеивается в отверстие глубиной около 100 мм в конце рукоятки.

Шаг 6: Прутья

Рабочая часть метлы состоит из тростника или травы, связанных вместе. Понадобится около 150 тростинок. Отберём слишком короткие веточки, чтобы потом не было сюрпризов.

Обмотаем рукоять липкой лентой (липким слоем вверх) и уложим толстые концы тростинок бок о бок, чтобы получить первый слой, а затем фиксируем все липкой лентой.

Понадобится несколько слоев, чтобы закрыть все тростинками. Соберём все пряди и временно скрепим их проволокой/липкой лентой. Скрепим свободные концы тростинок с помощью термоклея.

По завершению самоделки заменим липкую ленту и проволоку на бечевку и алюминиевую ленту, закрепив концы нити суперклеем. Распылим коричневую краску, придав рабочей части метлы более естественный вид. В целом, на данном этапе метла должна выглядеть довольно убедительно!

Шаг 7: Подножки

У Nimbus 2000 есть золотая подставка. Сделаем её из 10 мм нейлонового стержня. Подставка состоит из трех частей: коромысла (длиной 300 мм) и U-образной опоры (480 мм). Начертим конструкцию подставки на картонке. Осторожно нагреем стержень, дадим ему прогреться, согнём по форме, а затем погрузим заготовку в холодную воду, чтобы зафиксировать форму. Для придания полукруглой формы, воспользуемся круглым объектом. Зачистим концы коромысел под небольшим углом, чтобы они плотно прилагали к закругленному стержню. Закрепим детали маленькими винтами и заполним все зазоры автомобильной шпатлевкой.

Педали для ног выполнена из кругляка диаметром 22 мм, который отшлифован с одной стороны. Сверлим 10 мм отверстие в центре для крепления на закругленный стержень. Педали тщательно отшлифованы по форме округлой капли.

Шаг 8: Собираем всё воедино

Все тростинки будут скреплены алюминиевым хомутом, плотно затянутым вокруг рабочей части метлы.

Сгибаем алюминиевую полосу 12*1,5 мм вокруг тростей. Обрежем полосу по размеру. Просверлим два отверстия с обеих сторон через ленту, тростинки и рукоять. Вкрутим по шурупу по дереву с каждой стороны, чтобы закрепить ленту на месте. Можем удалить клейкую ленту.

Шаг 9: Кронштейн

Кронштейн для подножки изготовлен из 2-х частей 24 мм алюминиевого профиля, длиной 20 мм, что склеены и отшлифованы. Просверлим 2 отверстия через низ кронштейна, ленту и рукоять.

Для фиксации ножек просверлим в кронштейне горизонтальные отверстие диаметром 4 мм, достаточное для того, чтобы стальной штифт прошел через них. Штифт представляет собой 10 см гвоздь, обрезанный и подогнанный по размеру. В верхней части ножек было просверлено отверстие под штифт. Другой штифт, который расположен немного выше на кронштейне, будет служит упором для подножек, когда они будут полностью выдвинутыми на 90 градусов по отношению к рукояти.

Шаг 10: Детали, детали, детали

У Nimbus 2000 есть три золотые полосы, которые «держат» тростинки на метле. По моим оценкам, первая полоса имеет ширину 20 мм (которая оборачивается поверх алюминиевой полосы, скрывая ее), затем зазор 15 мм, вторая шириной 15 мм, затем зазор 10 мм, и наконец, полоса 10 мм. Ленты плетенной нити (хлопковый шпагат), плотно и равномерно обернутые вокруг метлы.

У Nimbus 2000 есть красивая надпись у изголовья.

Распечатаем логотип, аккуратно вырежем буквы острым скальпелем, наложим трафарет и распылим золотую аэрозольную краску.

Также позолотим крепежные элементы подножек (кронштейн, педали и сами подножки).

Шаг 11: Последние штрихи

После того, как всё высохнет, нанесём лак на золотые части, чтобы защитить краску. Несколько легких слоев идеально подойдут для создания равномерного и износостойкого покрытия.

На этом всё. Классного МозгоХэллоуина!)
