Потрясающий способ сделать механические руки монстра своими руками

Перевёл alexlevchenko для mozgochiny.ru

Всем привет. Костюмы на Хэллоуин могут быть разных форм и размеров. Например, костюм железного человека или бэтмена носят простые парни, которые ходят с нами по одной улице 🙂 Сложнее обстоят дела с костюмами монстров, размеры которых значительно больше роста среднестатистического человека (не всем повезло уродится богатырями). Городить огромную неподвижную фигуру было бы просто глупо. Она должна двигаться и уметь хватать за шиворот зазевавшихся прохожих.

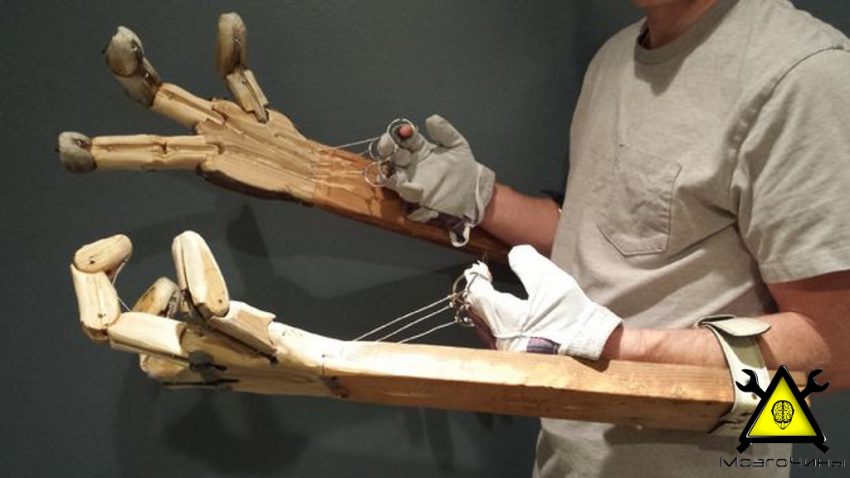

Эта статья, как раз и посвящена тому, как можно сделать такие большие подвижные механические руки своими руками. Мне не хотелось изобретать велосипед, поэтому я рыскал по просторам интернета в поисках идей. Найдя несколько неплохих вариантов, собрал их воедино, внеся свои дополнительные корректировки.

Шаг 1: Материалы

Я попытался сделать этот проект максимально простым, используя материалы, которые можно найти в ближайшем стоймаге.

Материалы:

  • Доска толщиной 5 см и шириной 10 см (для предплечья). Из неё же вырезались пальцы-фаланги 3,8*3,8 см;
  • Доска толщиной 5 см и шириной 15 см (для ладоней);
  • 60 х Саморезы с кольцами (лучше брать из нержавейки, чем оцинкованые);

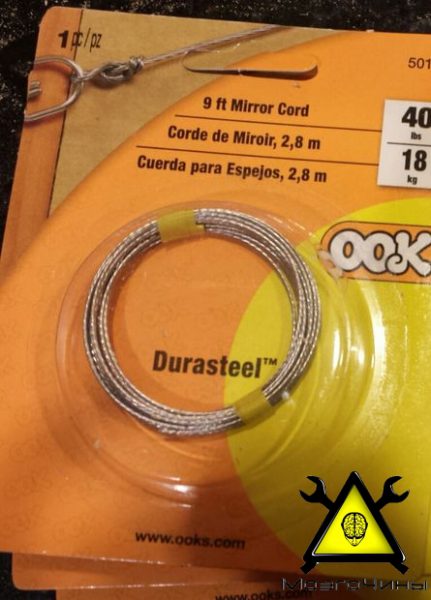

  • Стальной трос длиной около 3 м;
  • 16 х Гвозди без шляпок длиной 10 см;
  • Эластичный шнур длиной 3,6 м;
  • 6 х Кольцо для брелка диаметром 2,5 см.

Инструменты:

  • настольная циркулярка;
  • ленточная пила;
  • сверлильный станок;
  • дрель/шуруповёрт;
  • гравер;
  • молоток;
  • узкие плоскогубцы;
  • болгарка;

Шаг 2: Распиловка древесины

Мне хотелось, чтобы руки имели по 3 пальца. Набросаем эскиз и рассчитаем длину каждой фаланги. Мне пришлось добавить дополнительные 12 мм к длине каждой фаланги из-за особенностей системы креплений.
Длина фаланг-пальцев:

  • нижняя – 12,7 см (4 шт.);
  • средняя – 10,2 см (4 шт.);
  • верхняя – 6,4 см (4 шт.)

Большой палец:

  • нижняя фаланга – 11,4 см (2 шт.);
  • средняя – 8,9 см (2 шт.).

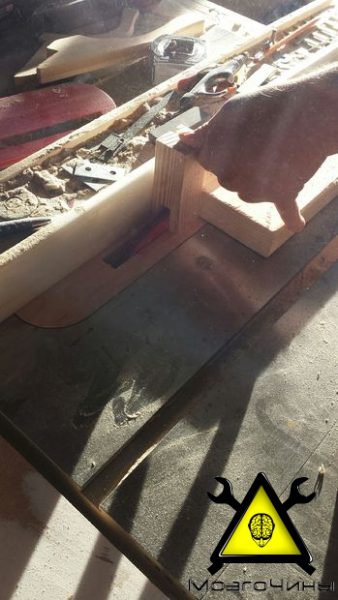

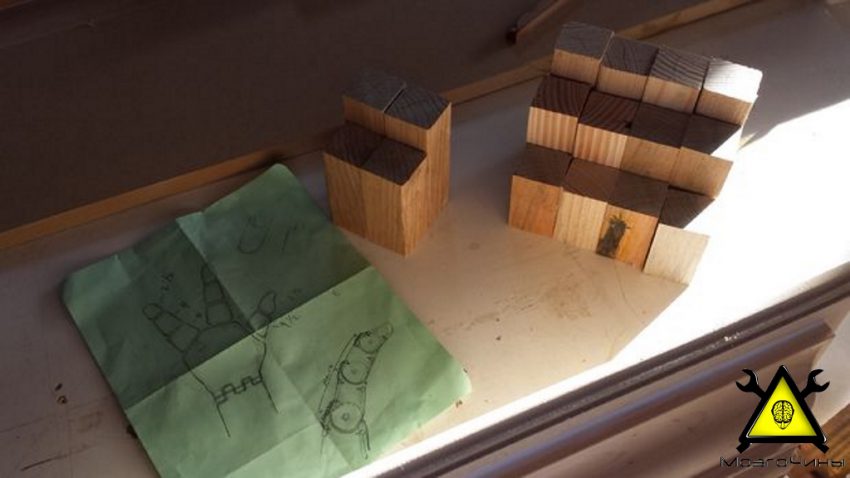

Распустим доску 5х10 см на бруски, а затем порежем их на заготовки заданной длины. Выставим высоту режущего диска на 12 мм, а затем выберем паз шириной 19 мм на конце каждой фаланги.

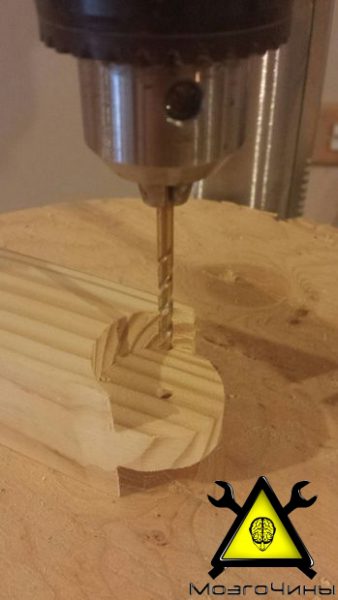

Сделаем ответную часть, воспользовавшись сверлильным станком и коронкой диаметром 25 мм. Просверлим заготовки на 12 мм с обеих сторон. Затем на ленточной пиле, закруглим концы фаланг, сформировав полукруги радиусом 12 мм (кроме верхней фаланги).

Как только палец будет полностью собран, обрезаем всё лишнее, стараясь добиться более естественной формы.

Шаг 3: Соединяем фаланги

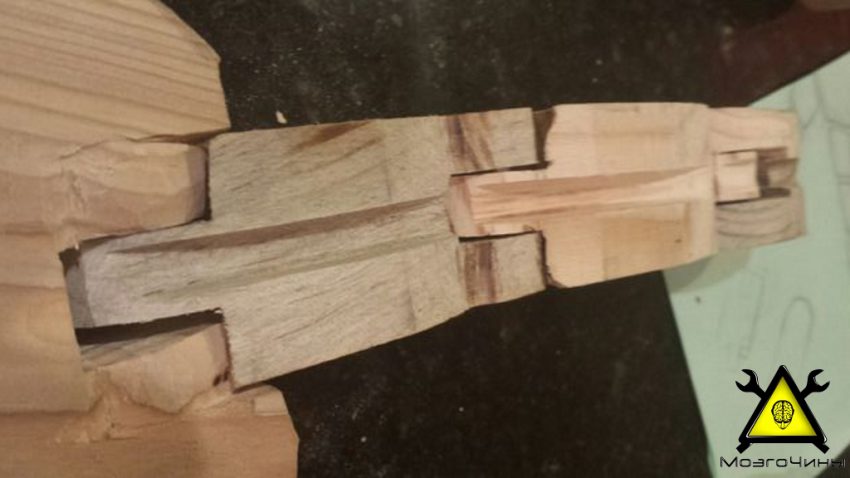

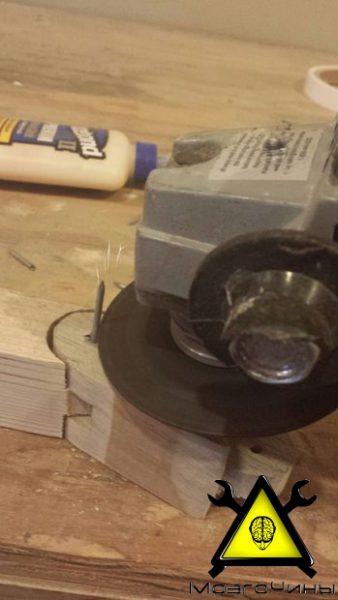

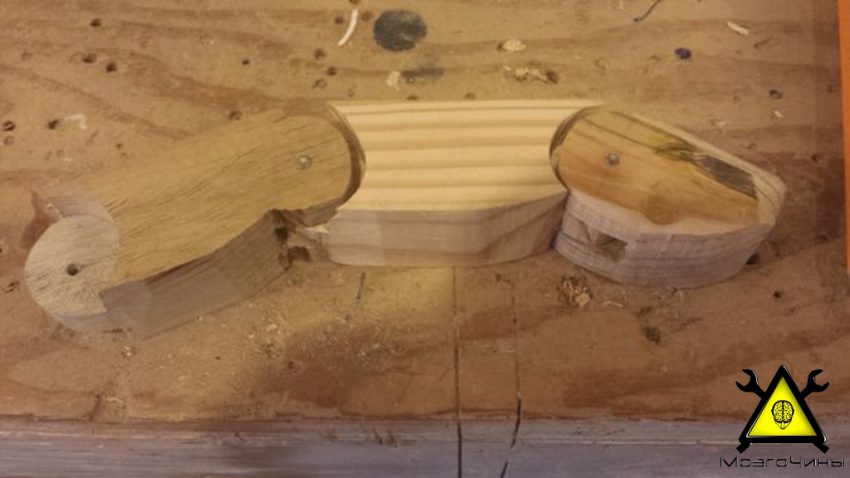

Соединяем фаланги вместе, а затем сверлим сквозные отверстия под оси (гвозди в данном случае). С помощью болгарки (ножовки по металлу) отрезаем лишнее, расклепывая оставшейся конец гвоздя.

Шаг 4: Выбираем канавки для шнура и троса

Как только все пальцы будут собраны, нужно выбрать пазы с наружной и внутренней стороны. Это довольно просто, но следует при этом не спешить.

Выставим высоту режущего диска на 6,5 мм. Такой глубины будет достаточно для того, чтобы разместить саморезы с кольцами. Проточим канавки непосредственно посредине пальцев с двух сторон.

Шаг 5: Устанавливаем саморезы

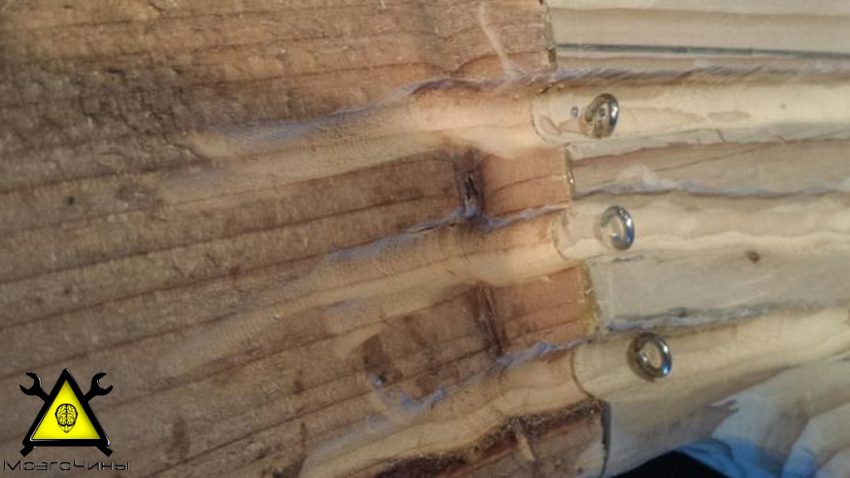

Крепежные элементы помогут манипулировать пальцами. Крючки, установленные на наружной стороне, будут фиксировать шнур, благодаря которым пальцы и будут выпрямляться. Крючки, что установлены на внутренней стороне, будут удерживать трос, потянув за который, пальцы и будут сгибаться.

На наружной стороне, крючки будут крепиться с обеих сторон сустава. С внутренней стороны крючки размещаются в верхней части каждой фаланги. Это создаст максимальный рычаг.

Шаг 6: Добавляем предплечье

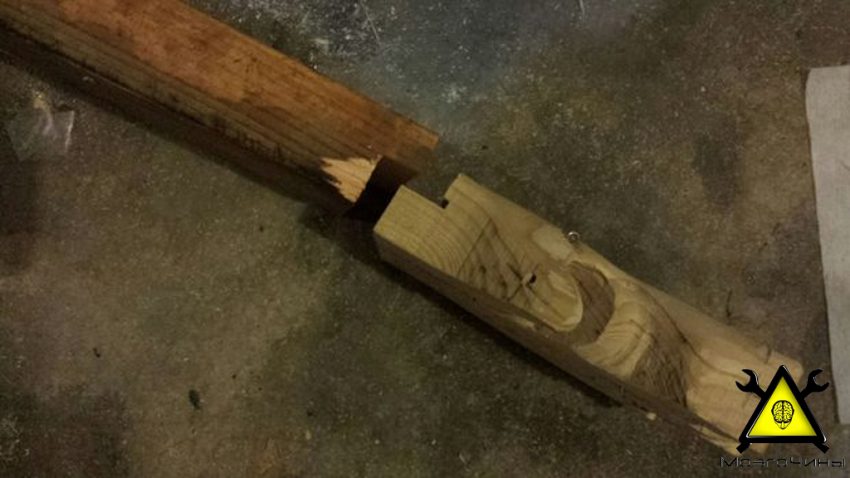

Вырежем два паза (на кисти и предплечье) после чего склеим их столярным клеем. Можно усилить соединение, вкрутив по паре шурупов.

Предплечье должно быть достаточной длины, чтобы скрывать собственные руки.

Шаг 7: Вырезаем канавки на ладони и запястье

Для того, чтобы скрыть элементы крепежа проточим несколько канавок, воспользовавшись гравером.

Шаг 8: Облагораживаем руки

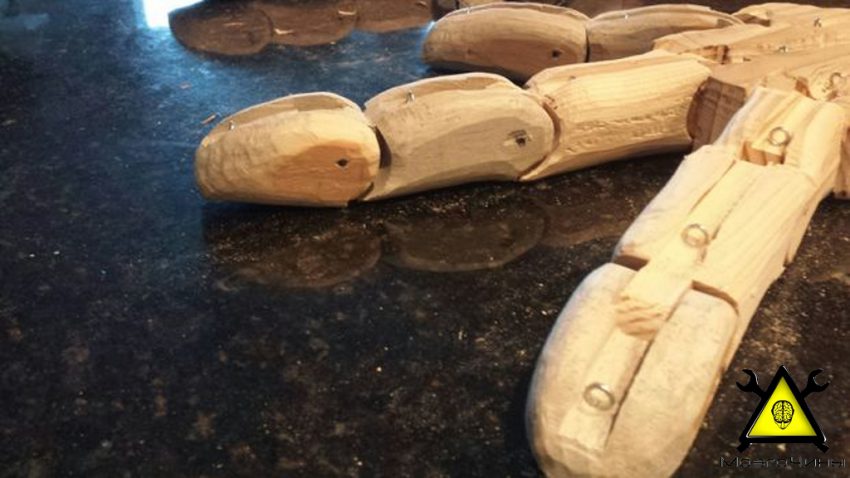

Хотелось бы, чтобы пальцы выглядели ещё более естественными и максимально мобильными. Гравер со шлифовальным диском помог довести внешний вид рук до логического конца. Если не верите, посмотрите на фотографии в начале и в конце статьи.

Шаг 9: Закрепляем пальцы на ладонях

Задача заключается в том, чтобы установить ось (гвоздь) под правильным углом. Нарисуем на ладони линию (под нужным углом), а также точку входа. Пальцы должны крепиться последовательно. Устанавливаем большой палец в последнюю очередь.

Будьте очень осторожны при сверлении направляющих отверстий. Не спешим и делаем всё вдумчиво, ошибка может вылезти боком.

После монтажа, скорее всего, потребуется внести некоторые небольшие корректировки.

Шаг 10: Трос, эластичный шнур и перчатки

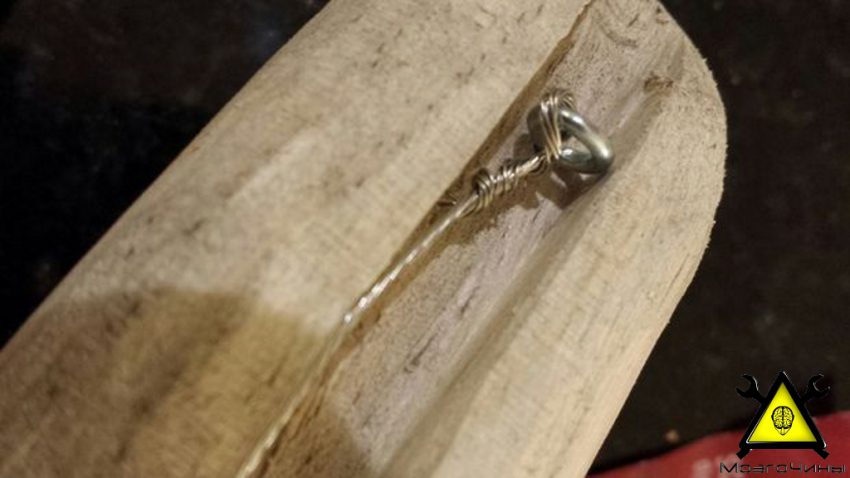

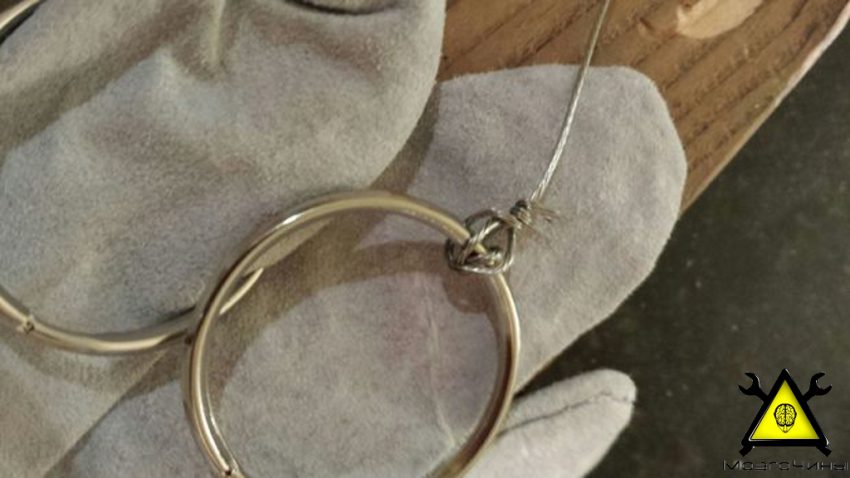

Пропускаем тросы по внутренней стороне, протянув их через кольца. Фиксируем их на верхних саморезах и кольцах для брелков. Длина троса должна быть такой, чтобы пальцы находились в разогнутом положении, компенсируя натяжения эластичного шнура.

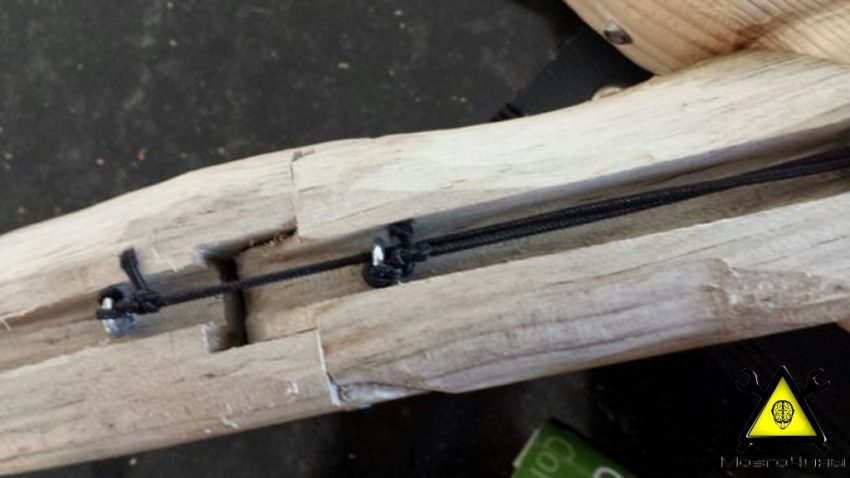

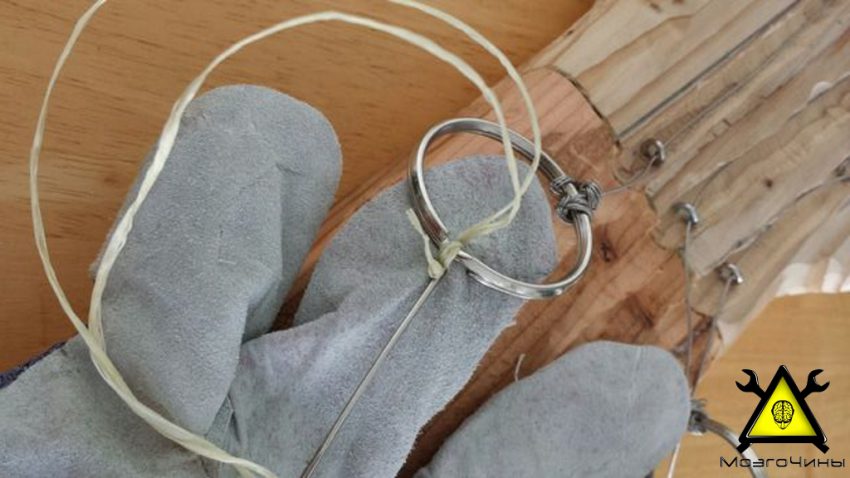

Повторим процедуру с эластичным шнуром, протянув его по наружной стороне.

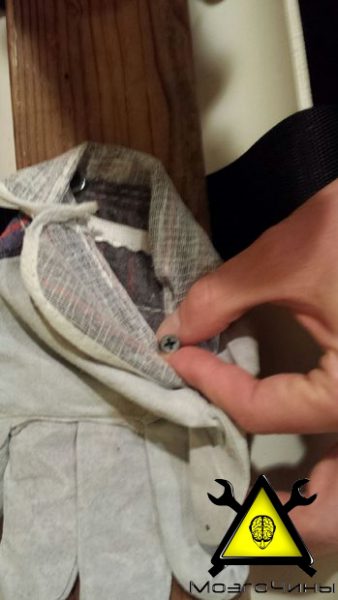

Крепим перчатку на 5 шурупах, подложив предварительно шайбы. Для удобства и комфорта, заклеим шурупы (с шайбами) пеноматериалом.

Шаг 11: Крепежные ремни

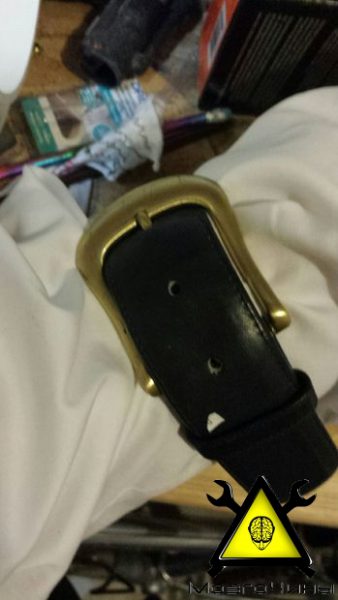

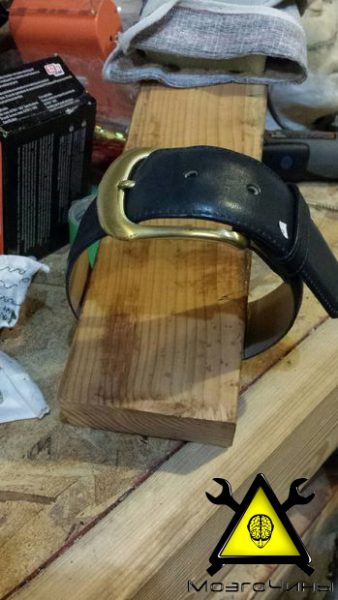

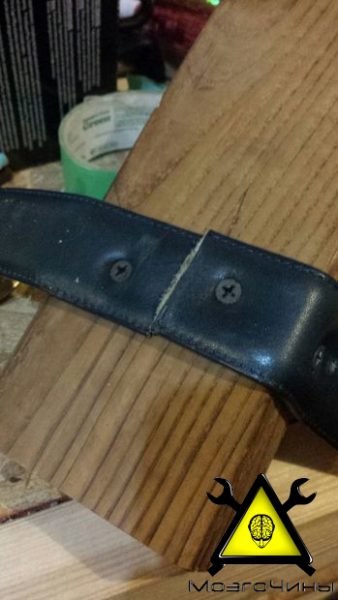

Закрепим по паре ремней на предплечьях, чтобы надежно фиксировать руки на самоделке.

Спасибо за внимание!

(A-z Source)
