Светодиодные украшения своими руками

Перевёл alexlevchenko для mozgochiny.ru

Доброго времени суток! В сегодняшней статье мы перевоплотимся в ювелира с диплом электронщика и сделаем необычные ювелирные украшения своими руками.

Шаг 1: Материалы и инструменты

Ключ к успеху – правильно подобранный материал и инструменты.

Инструменты:

  • Иглогубцы — 2 вида;
  • Круглогубцы;
  • Бокорезы;

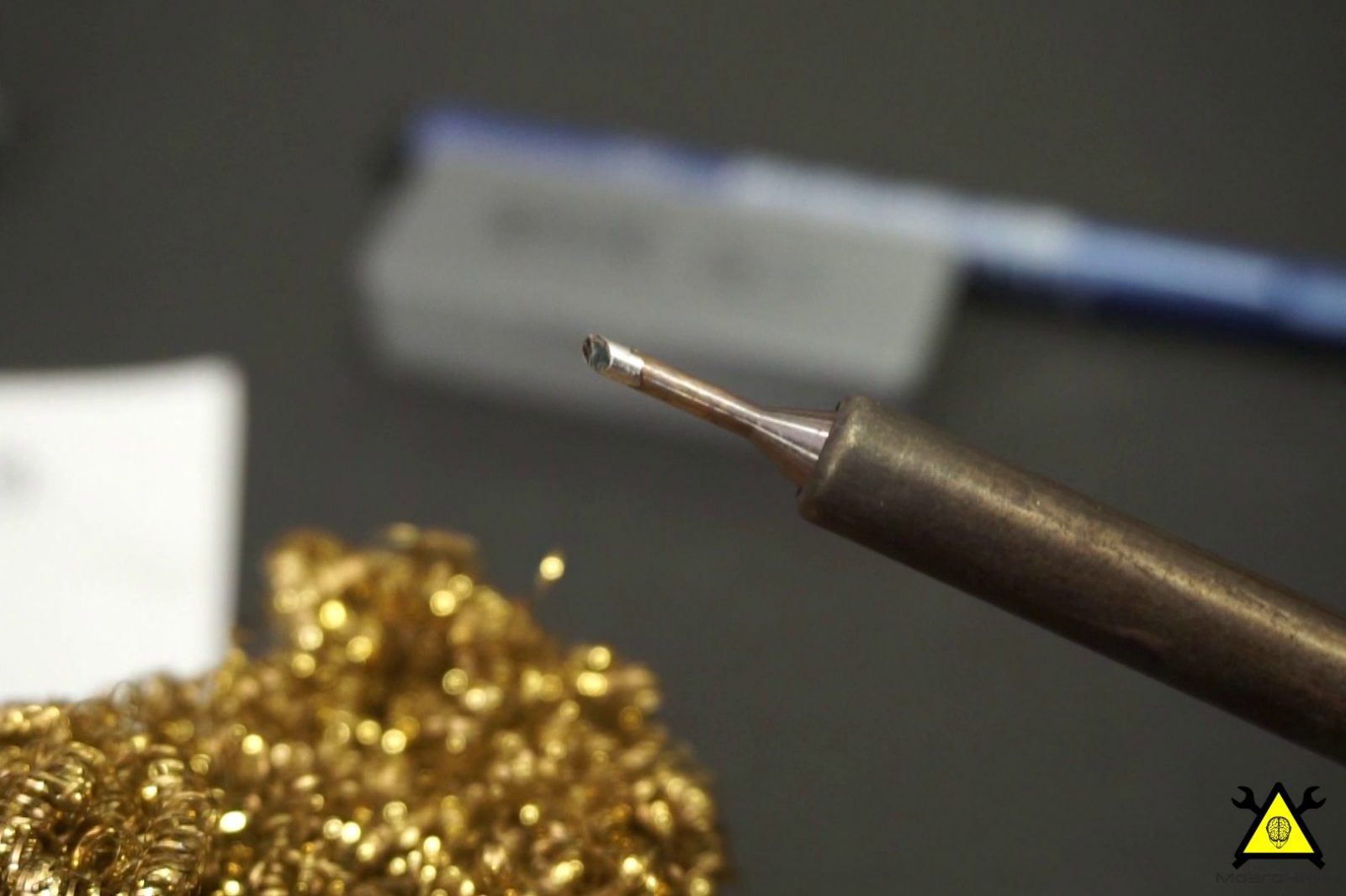

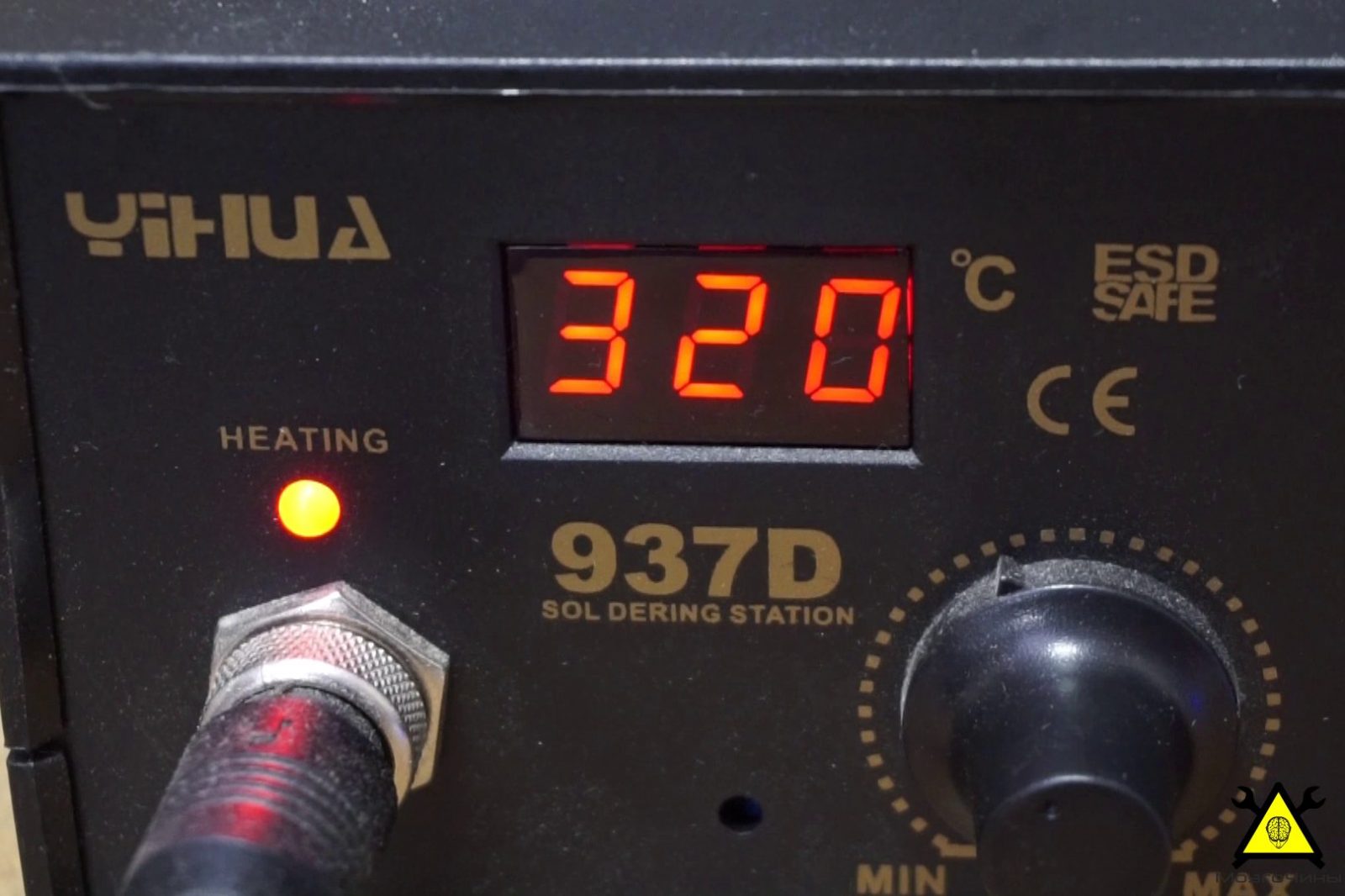

  • Паяльная станция или паяльник;
  • Пинцет;
  • Двусторонний скотч;
  • Лист бумаги.

Материал:

  • Латунная проволока сечением 1 мм / 0,8 мм;
  • светодиоды тип SMD 1206;
  • батарейка тип «таблетка» (CR2016, CR2025, CR2032, ..);
  • Припой + флюс.

Шаг 2: Шаблоны

Всегда начинаем с шаблона. Он поможет в точности повторить желаемую форму. Можете использовать шаблоны из статьи или создать свои собственные.

Шаг 3: Сгибаем проволоку по контуру

Согнём латунную проволоку с помощью плоскогубцев по форме контура. Не торопимся и делаем это красиво.

Шаг 4: Спаиваем контур

Аккуратно спаяем проволоку, используя небольшое количество олова и флюса.

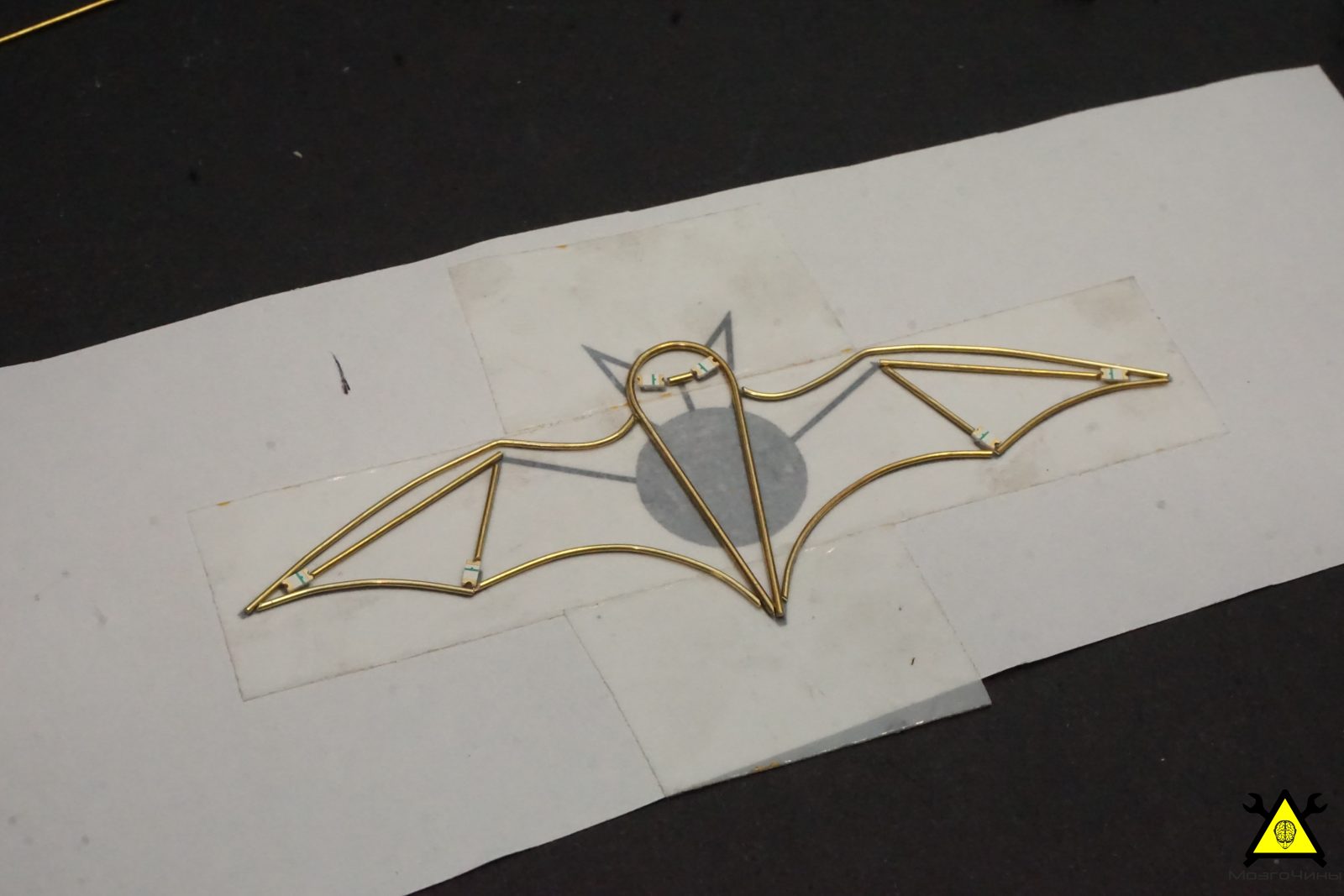

Шаг 5: Размещаем светодиоды

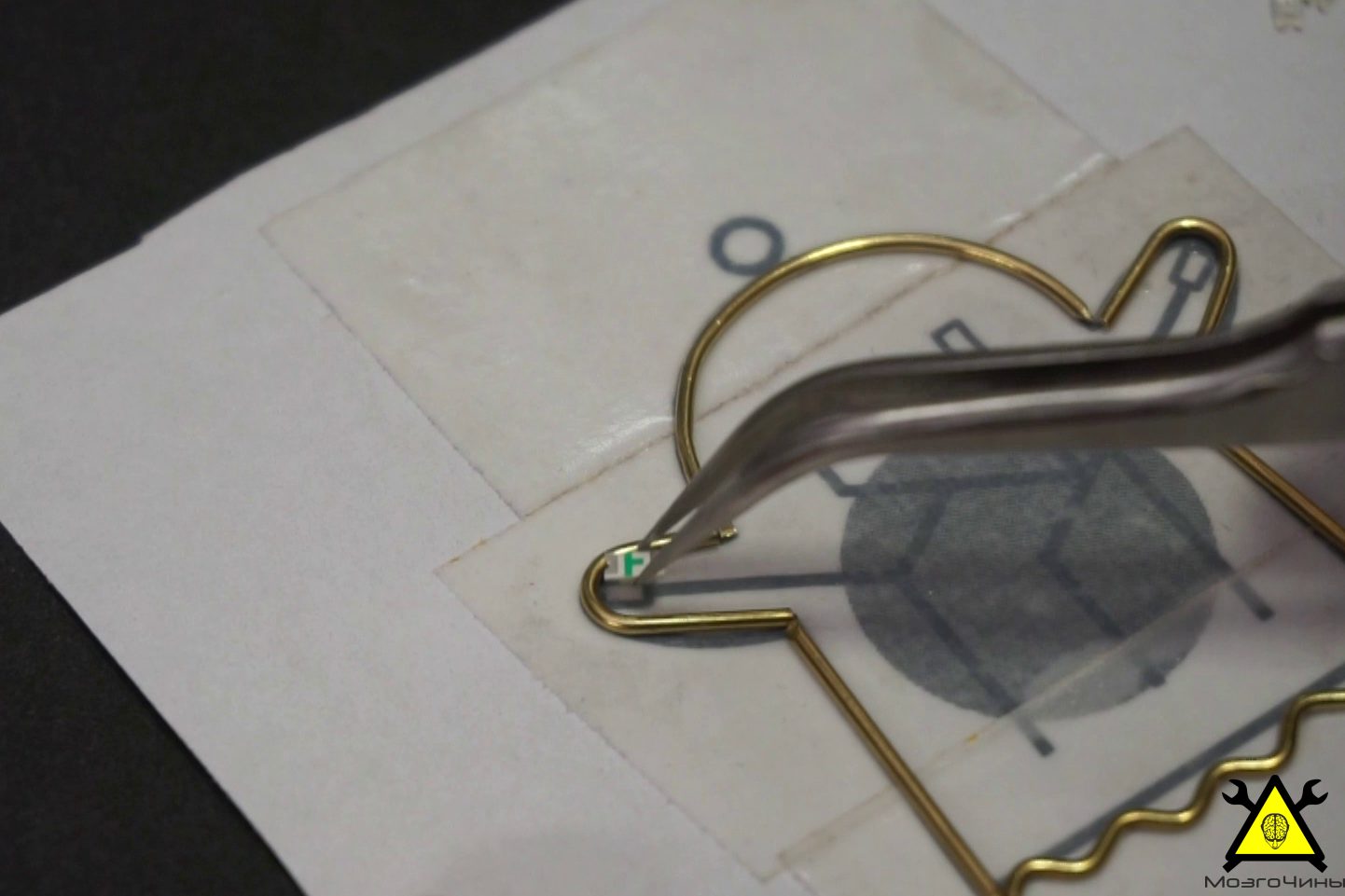

В качестве «третьей руки» будем использовать двусторонний скотч, чтобы фиксировать контур и светодиоды на месте во время пайки. При расположении светодиодов следует учитывать их полярности.

Your ads will be inserted here by

Easy AdSense Pro.

Please go to the plugin admin page to paste your ad code.

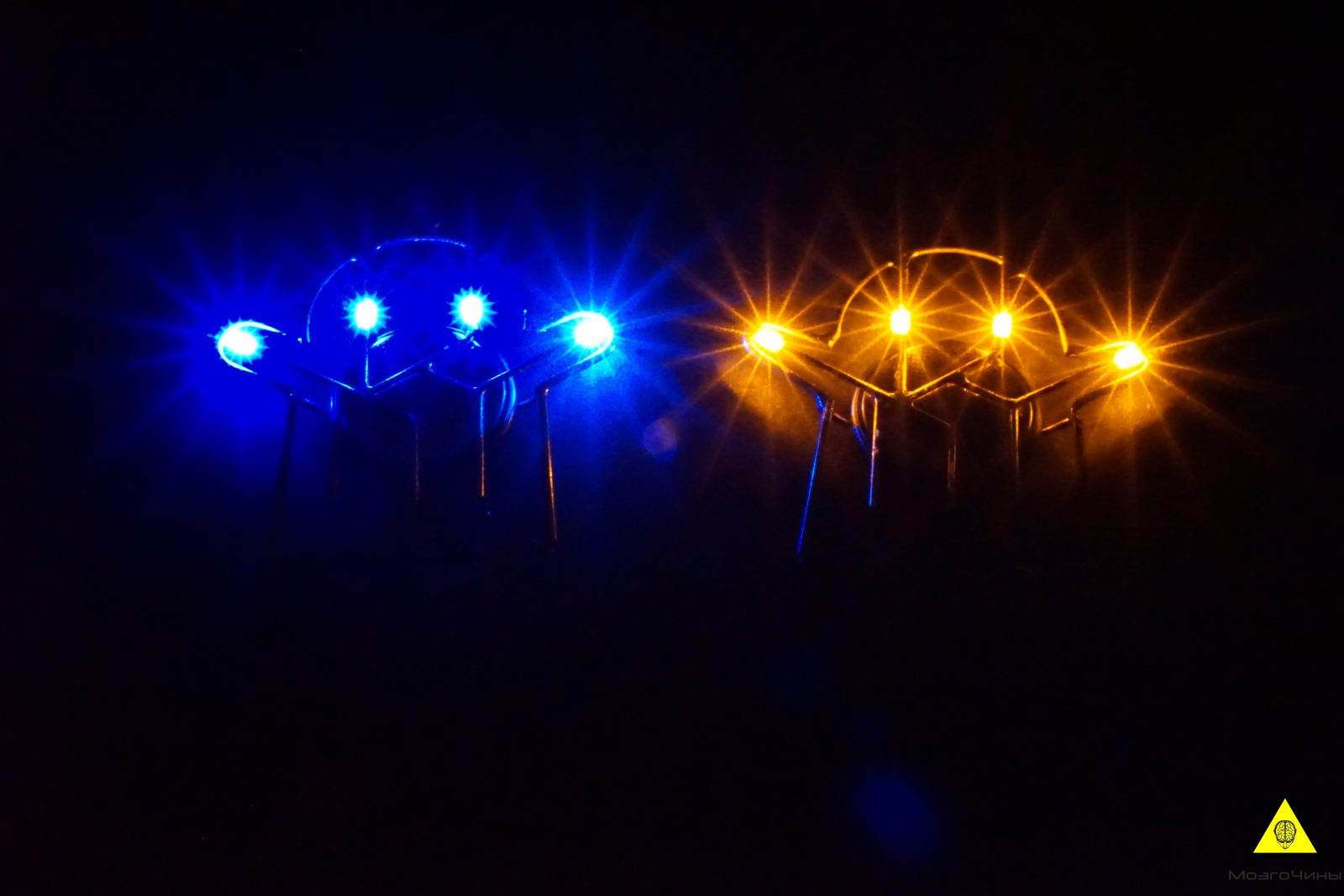

Примечание: не используйте светодиоды разных цветов на одном украшении. Не следует забывать, что у разных цветов разное напряжение питание, так что в итоге вы получите только один цвет.

Примечание: двухсторонний скотч при нагревании теряет липкость. Таким образом, у вас, скорее всего, будет только одна попытка припаять светодиод к проволоке.

Шаг 6: Соединяем светодиоды

Теперь нам нужно замкнуть цепь. Для этого изготавливаем второй контур меньшего размера и припаиваем его к светодиодам.

Шаг 7: Держатель батареи

Припаяем изогнутую проволоку к задней части украшенья.

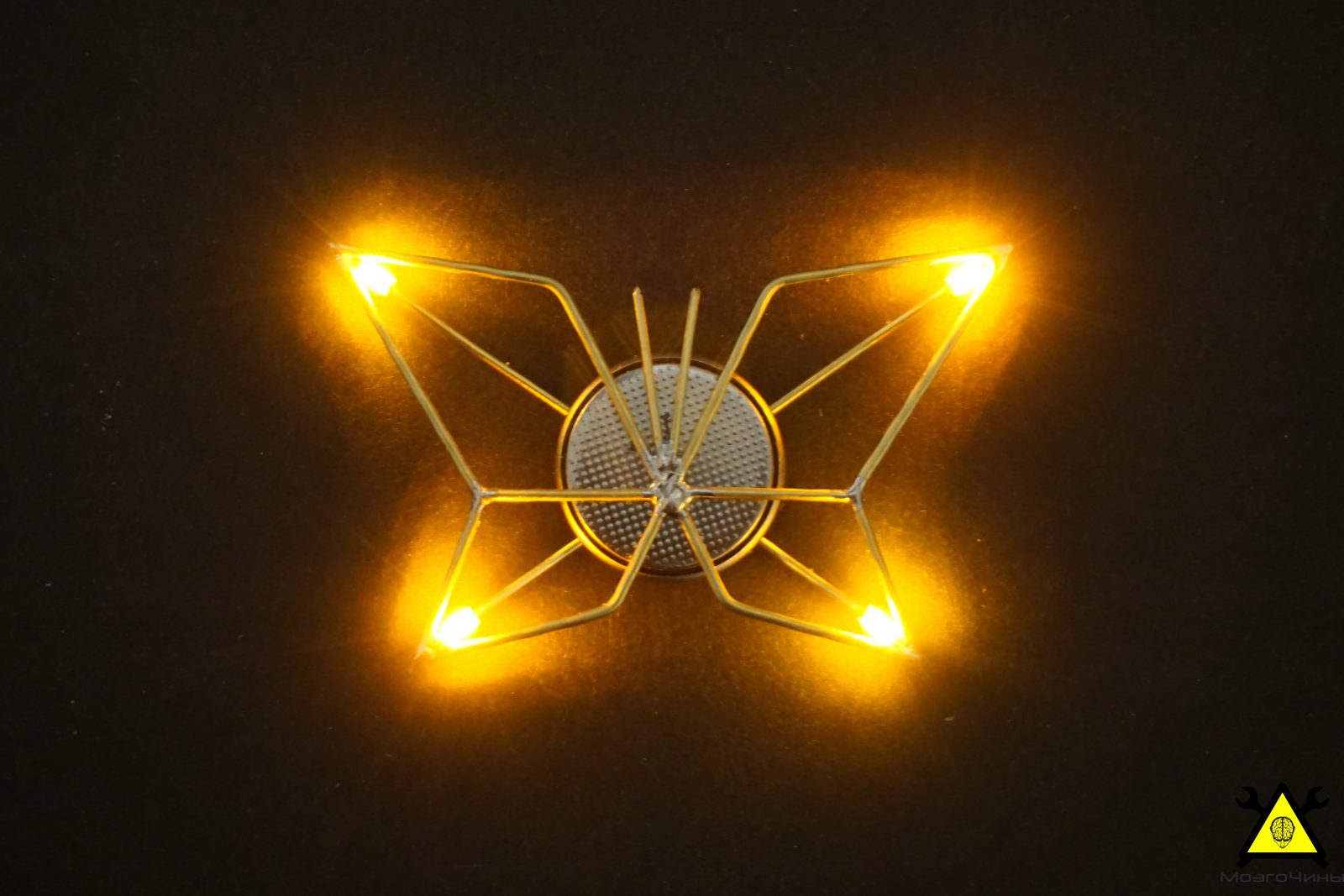

Шаг 8: Финал

Всё что осталось – это установить батарею. Существуют различные типы батарей «таблеток» разного диаметра и толщины. Единственное требование — использовать 3 В батарею.

В схеме нет токоограничивающего резистора. Конструкция использует внутреннее сопротивление батареи.

Шаг 9: Другие украшения

(A-z Source)

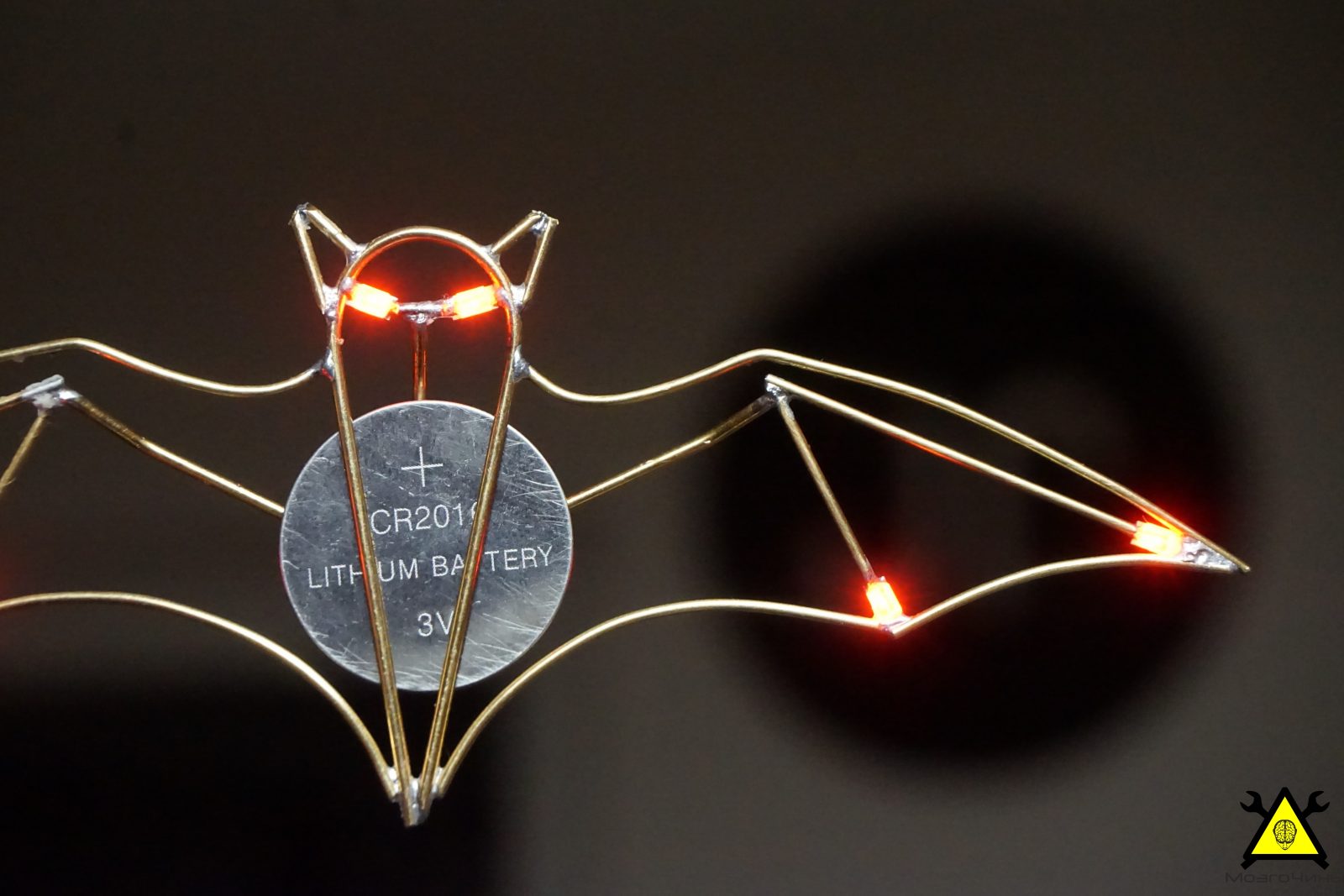

Хэллоуинские украшения

Шаг 10: Снова шаблон

Шаг 11: Контур

Шаг 12: Пайка

Шаг 13: Держатель батареи

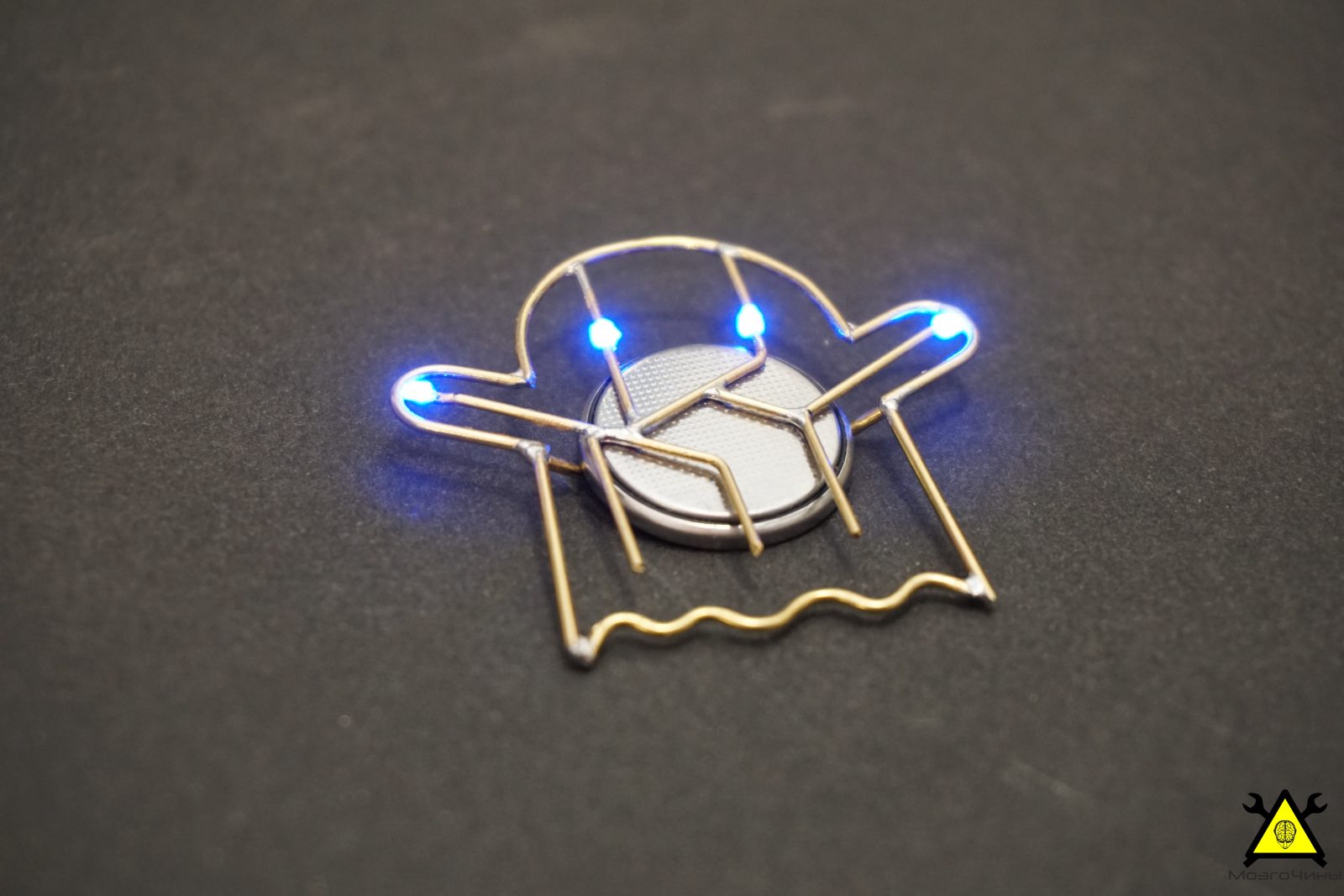

Шаг 14: Готовая поделка

Спасибо за внимание!)
