Как сделать стимпанк очки своими руками (инструкция) ч.2

10.05.2012 в Стимпанк

Привет всем еще раз 🙂

Первая часть ворклога тут..

Сегодня можно уже будет увидеть приблизительный вид окуляров:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 2)

Продолжаю повествование.

Глава пятая. Скрепление окуляров.

Крепление я планировал использовать узорчатое и вот как я это реализовал. На блошином рынке была куплена такая вот 2мм латунная штука:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 3)

На ней я вычерчиваю контуры будущего крепления:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 4)

Выпиливаю:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 5)

Начинаю подходить к контурам:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 6)

Просверливаю отверстия:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 7)

Изгибаю край молотком:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 8)

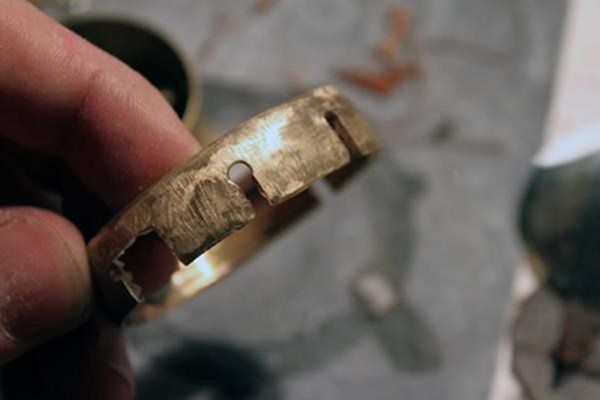

Теперь я временно откладываю ее в сторону и перехожу к кольцу. В кольце я высверливаю отверстие:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 9)

Затем по разметке и в трубе:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 10)

Переносица будет крепиться вот на такие гайки в виде шариков и на черненькую резьбу, которые я нашел где-то в ящиках дома:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 11)

Отпиливаю с обеих сторон часть с резьбой:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 12)

И прикручиваю переносицу к кольцу, продолжая выпиливать уже контуры шестеренки:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 13)

Это я просто примерял. Ну а вот готовая деталь:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 14)

Этого мне удалось добиться с помощью вот такой насадки:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 15)

Возвращаясь к кольцам окуляров:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 16)

Крепление изнутри выглядит так:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 17)

Прикручивая деталь, я получаю довольно крепкую конструкцию. Хочу напомнить, что окуляры будут еще пришиты к маске.

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 18)

Кстати, насчет шитья. Я купил новые толстые нитки кремового цвета. Так как швы в моих очках играют еще и роль узора, то это нужно было подчеркнуть. Я распустил предыдущую обшивку и прошил толстыми кремовыми нитками. Планирую и дальше их использовать.

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 19)

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 20)

Надеваю эту обшивку на окуляры и получаю:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 21)

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 22)

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 23)

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 24)

Эту деталь мне придется полностью переделать. До меня в последний момент дошло, что ее кончики нужно было спрятать с внутренней стороны кольца. Для этого ее нужно сделать более длинной.

Глава шестая. Заклепки.

Винтов так и не удосужился купить из-за ряда обстоятельств, поэтому принялся делать их самому.
Медная проволока, 1м — 50руб:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 25)

Зачищаю и нарезаю резьбу:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 26)

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 27)

Зажимаю в тиски с предварительно просверленным отверстием под заклепку, откусываю лишнее:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 28)

Формирую молотком головку:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 29)

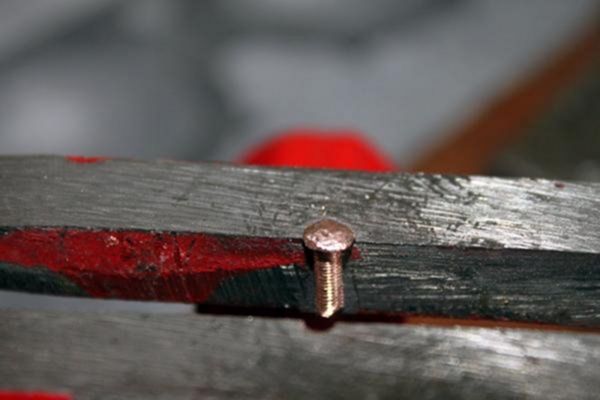

Получилась заклепка:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 30)

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 31)

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 32)

В кольце просверливаю отверстия:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 33)

С заклепками кольцо выглядит так. Может быть, заклепки будут латунные (есть немного латунной проволоки в виде пряжек), пока не решил:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 34)

то касается переносицы, то я довел ее до более-менее приличного вида. Для этого я подрезал шарики-гайки, чтобы шестерню было лучше видно:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 35)

Саму деталь я не стал переделывать в связи с кое-какими размышлениями. Я ее сделал изящнее и просверлил отверстие. В отверстии нарезал резьбу и примерял всякие винтики красивые, но без всего она и так выглядит, мне кажется, законченно:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 36)

Сами окуляры тоже приобрели более изящный вид. Я подпилил кончики детали так, чтобы они сливались с шариками и не выпирали. Деталь теперь не выделяется, и вся конструкция смотрится более гармонично:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 38)

Глава седьмая. Ремешок.

Сделал ремешок. Как и предполагалось, пряжку сделал из более толстого листа.

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 39)

Прошиваю два слоя кожи отдельно:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 40)

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 41)

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 42)

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 43)

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 44)

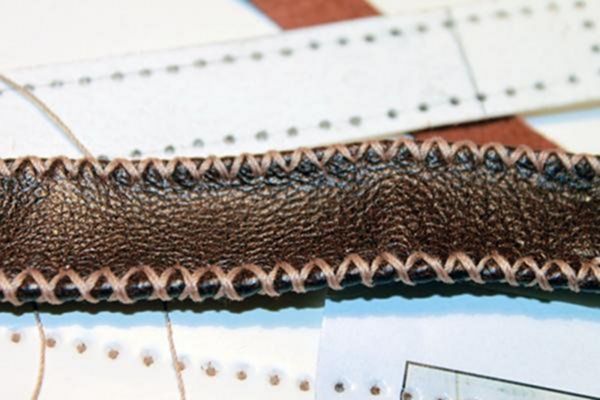

Сшиваю по основному шву:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 45)

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 46)

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 47)

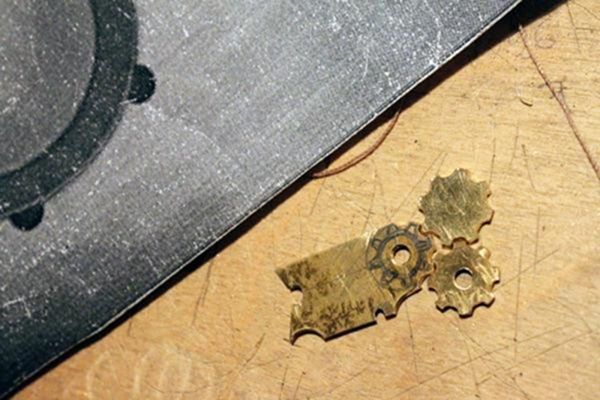

Приделываю пряжку с шайбочками в виде шестеренок. Заклепки сделал из латуни:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 48)

Шайбочки я нарезал еще до этого, чтобы использовать временами в разных конструкциях очков:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 49)

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 50)

Хотел сделать еще третью, но пока не решился:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 51)

С других ракурсов:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 52)

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 53)

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 54)

Сзади пока что так:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 55)

Основной шов, вероятно, придется перешить.

Что касается крепления окуляров, то там я гайку спрятал внутрь:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 56)

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 57)

Я ее подпилил, чтобы влезала:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 58)

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 59)

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 60)

Глава восьмая. Экстра.

После контрольного пришивания окуляров к маске и примерки оказалось, что гогглы чудовищно неудобные и тяжелые. Из-за неправильной формы обшивки фрэймов вся масса фокусировалась на носу… Было принято решение сократить массу, что мне удалось сделать в 2 раза, и сшить новую форму. Кроме того, на кольцах я накосячил прилично и сделал кучу ненужных кривых отверстий. Сокращение ширины кольца для сокращения массы убрало все эти дефекты и придало кольцу более красивую рельефную форму:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 61)

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 62)

Добавил гравировки чуть-чуть:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 63)

Новая форма обшивки:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 64)

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 65)

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 66)

Из-за новой формы пришлось продумывать шов заново. Краешки подклеил, кстати:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 67)

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 68)

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 69)

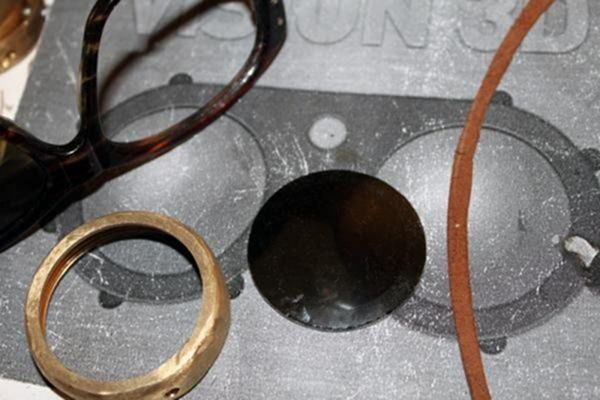

Стекла взял из очков:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 70)

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 71)

Внутрь кольца подклеил кусочек кожи для стекла т.к. первое стеклышко треснуло (учусь на своих ошибках):

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 72)

Глава девятая. Вентиляция.

Вырезал из шестеренки от будильника (нерабочего), купленного на блошке:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 74)

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 75)

Добыл пасты ГОИ:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 76)

Полировал, правда, совсем идиотским способом:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 77)

Латунную сеточку купил в отделе лабораторного (хим.) оборудования:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 78)

Один из винтиков прикручивается так же и к латунному фрэйму:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 79)

Глава десятая. Второй ремешок.

Это второй ремень, соответственно:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 83)

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 84)

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 85)

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 86)

Пробный экземпляр попробовал разорвать руками — не вышло, значит прочно:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 87)

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 88)

Думаю добавить сюда еще 2 шестеренки, как на ремешке:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 89)

Маску, как вы видите, я уже начал перешивать.

Глава одиннадцатая. Окуляры, дубль два.

Изнутри фрейм выглядит так:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 90)

Я подклеил кожу:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 91)

И подшил вентиляцию:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 92)

Потом собрал и начал вкручивать винтики, еще не все вкрутил. Научился делать их более аккуратно, кстати.

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 93)

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 94)

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 95)

Глава двенадцатая. «Третий глаз», часть первая.

Для лобной конструкции я взял наручные часы:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 96)

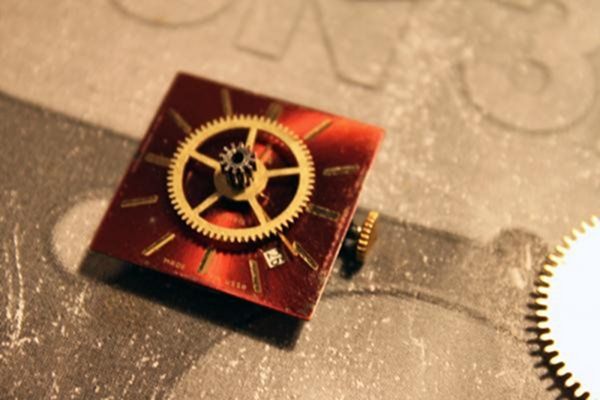

К секундной стрелке приклеил шестеренку:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 97)

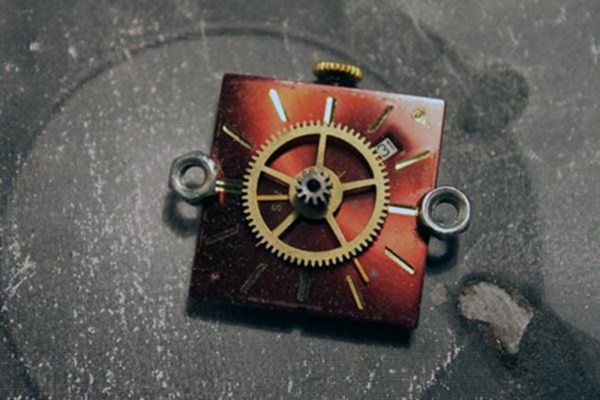

Приклеил гайки:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 98)

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 99)

Вырезал кусочек 2мм латуни, сделал в нем отверстия и согнул для комфорта под размер лба:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 100)

На нем же пробил воронку для других шестеренок, как в механических будильниках:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 101)

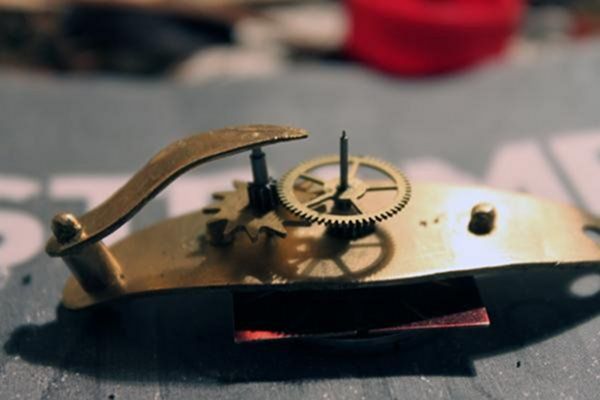

Прикрутил часы, сверху приклеил еще одну шестеренку:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 102)

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 103)

Вот эту вот вещь я разрезал пополам, и вдоль оси проделал отверстие с резьбой:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 104)

Одна часть лежит слева на этой фотографии:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 105)

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 106)

К сожалению тяги механизма наручных часов не хватило, чтобы тягать более чем одну шестеренку, поэтому остальные шестеренки будут просто декоративно стоять рядом:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 107)

Придаю узорчатости:

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 108)

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 109)

"Steam eyes" mozgochiny.ru - сайт homemade мастерства- Вторая часть (Фото 110)

Готовая работа.

(Источник)


  • RSS
  • Facebook
  • LiveJournal
  • Добавить ВКонтакте заметку об этой странице
  • Мой Мир
  • В закладки Google
  • Blogger
  • Twitter

5 ответов на Как сделать стимпанк очки своими руками (инструкция) ч.2

  1. потрясающая работа, желаю успехов в будущем!

  2. Трудоёмко но ещё более интересно.

Прокомментировать

Ваш e-mail не будет опубликован. Обязательные поля помечены *

Мастер-классы | Как сделать | DIY | Handmade | Self made | Поделки | Своими руками | Карта сайта | Реклама

Всё что ты хочешь, ты можешь сделать САМ! Мы за созидание, развитие и свободное распространение знаний и личного опыта!

МозгоЧины - сообщество энтузиастов © 2010 – 2016

Перейти к верхней панели
