Самодельный винтажный корпус для флешки (ч. 2)

17.05.2012 в Стимпанк

Винтажная флешка. Ч.5 Львы на колпачке. (Фото 17))
Первая часть. Смотрим продолжение работы автора.
Винтажная флешка. Ч.2 Боковые элементы. (Фото 3))
Взял из загашника такой кусочек латуни.

Винтажная флешка. Ч.2 Боковые элементы. (Фото 4))
Перенес рисунок белой эмалью.

Винтажная флешка. Ч.2 Боковые элементы. (Фото 5))
Выпилил заготовку, по краям видны опилки.

Винтажная флешка. Ч.2 Боковые элементы. (Фото 6))
Обратную сторону для защиты от стравливания покрываю цапонлаком. Лак был прозрачный и для удобства добавил зеленки.

На обратную сторону приклеиваю нитку при помощи скотча и отпускаю в раствор хлорного железа. Спустя какое-то время заметно, что процесс пошел.

Винтажная флешка. Ч.2 Боковые элементы. (Фото 8))
Винтажная флешка. Ч.2 Боковые элементы. (Фото 9))
Винтажная флешка. Ч.2 Боковые элементы. (Фото 10))
Этапы травления.

Винтажная флешка. Ч.2 Боковые элементы. (Фото 11))
Очистил от лака. Края получились неровные т.к. травление идет неравномерно и металл стравливается с краев под эмалью.

Винтажная флешка. Ч.2 Боковые элементы. (Фото 12))
Слегка подровнял края и попробовал согнуть элемент. Вот тут меня ждала засада — идеально согнуть по боковине не получилось, были большие стыки между поверхностями. В общем первый блин комом, или это был эксперимент…

Попытка №2 — предварительно отжег пластинки, металл получился мягкий. Сгибаю по стенкам.

Винтажная флешка. Ч.2 Боковые элементы. (Фото 16))
Снова перенос изображения, на этот раз под рукой была черная эмаль.

Винтажная флешка. Ч.2 Боковые элементы. (Фото 17))
Винтажная флешка. Ч.2 Боковые элементы. (Фото 18))
В этот раз не довел процесс травления до дыр, стравил на 2/3 а там уже поработал гравером. Грязь по краям остатки эмали и флюс после облуживания.

Винтажная флешка. Ч.2 Боковые элементы. (Фото 19))
Подготавливаю элемент к припайке, стягиваю проволокой.

Винтажная флешка. Ч.2 Боковые элементы. (Фото 20))
Несколько переборщил с припоем, старался основательно залить края.

Счистил излишки припоя при помощи боров и стальной щетки.

Винтажная флешка. Ч.2 Боковые элементы. (Фото 23))
Пока еще грубая шлифовка.

Теперь о дальнейших планах. Что-то все мои флешки выглядят новыми и блестящими. Хочется попробовать на этой искусственное старение — немного патины аммиаком и может окисла уксусной кислотой. И соответственно потертости и царапины.

Небольшое продолжение.

Винтажная флешка. Ч.2 Боковые элементы. (Фото 25))
Винтажная флешка. Ч.2 Боковые элементы. (Фото 26))
Вытравил еще 2 элемента. Травил на 2/3 от общей толщины.

Теперь боковые элементы буду припаивать горелкой. По сути это должно избавить от зачистки припоя, как на колпачке.

Винтажная флешка. Ч.2 Боковые элементы. (Фото 30))

Добил остальные две накладки. Обтачивал зубными борами — спасибо однокурснице работающей в стоматологии.

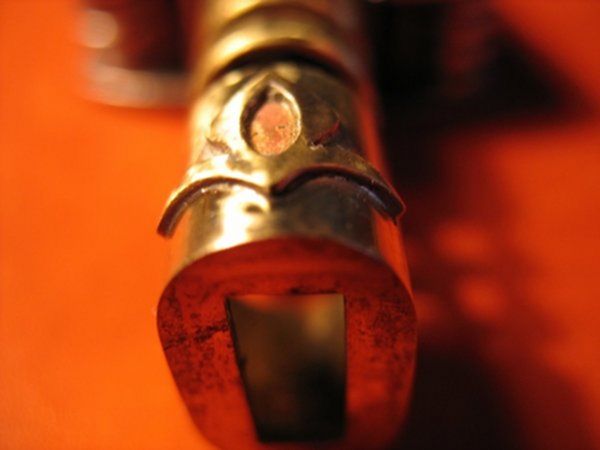

Винтажная флешка. Ч.2 Боковые элементы. (Фото 32))
Винтажная флешка. Ч.2 Боковые элементы. (Фото 33))

Применил в деле горелку. Первую боковинку переделывал 3 раза, аж немного вспотел… зато со второй таких проблем не было — вышло с первой попытки. Результат на лицо- в стыках припоя гораздо меньше.

В данной флешке по плану подсветка стекла будет желтого цвета. Для этих целей приобрел 4 чип светодиода. Подпаиваю к ним тонкие провода.

Винтажная флешка. Ч.3. Подсветка. (Фото 2))
Подпитываться светодиоды будут от шины USB. Т.к. на этой шине напряжение +5В, а светодиод рассчитан на напряжение 2В, необходимо ставить ограничивающий резистор. Сопротивление подбирается исходя из закона Ома:
R=U/I, где U=5-2=3В, I=0,01А — замерено при подключении.
По расчету сопротивление должно быть 300 Ом, в принципе можно поставить и до 1кОм, но при этом яркость свечения будет меньше.



Винтажная флешка. Ч.3. Подсветка. (Фото 4))

Два резистора припаял непосредственно к светодиодам. Потом приклеил остальные элементы, соединил их самым тонким проводом который удалось найти. Макросъемка не передает всех извилин провода. Осталось проверить свечение диодов и залить все это клеем.



опытные радиолюбители могут разглядеть светодиоды?
Винтажная флешка. Ч.3. Подсветка. (Фото 13))

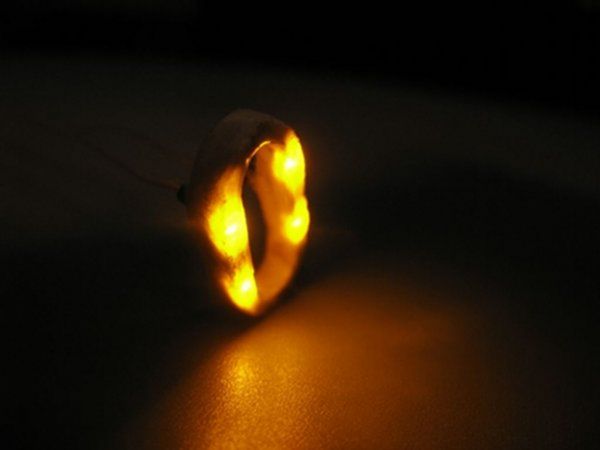

Собственно свечение.
Винтажная флешка. Ч.3. Подсветка. (Фото 16))



Решил добавить еще два боковых элемента на корпус флешки, дабы заполнить место внизу.
Винтажная флешка. Ч.4 Боковые элементы дубль два)
Винтажная флешка. Ч.4 Боковые элементы дубль два (Фото 2))

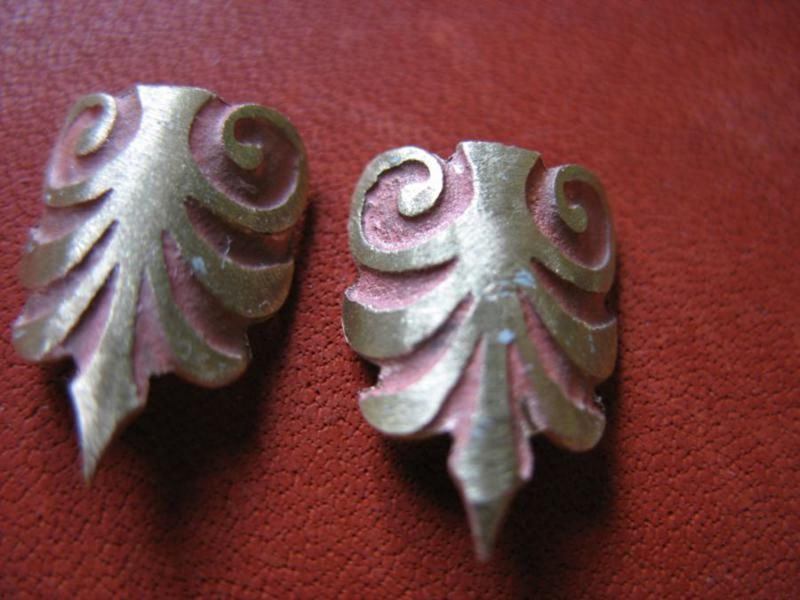

Прошлые винтажные элементы делал про помощи шаблонов, эти же по другой технологии — ЛУТ, не буду здесь расписывать, что это такое и с чем его едят т.к. уже не раз было.
Винтажная флешка. Ч.4 Боковые элементы дубль два (Фото 10))
Винтажная флешка. Ч.4 Боковые элементы дубль два (Фото 11))
Винтажная флешка. Ч.4 Боковые элементы дубль два (Фото 16))

Наконец — то удалось решить проблему с фигурками львов. Решение пришло как всегда спонтанно. Обратил внимание на пуговицы с рисунками и начал поиски в этом направлении, и занесли они меня в земли дальние — в края американские.

Припаянная пуговица к крышке флехи.

Винтажная флешка. Ч.5 Львы на колпачке.

Приветствую всех кто следит за этим проектом! Долгострой близится к финалу, но определить конкретные сроки я не могу.
Наконец-то удалось решить проблему с фигурками львов. Решение пришло как всегда спонтанно. Обратил внимание на пуговицы с рисунками и начал поиски в этом направлении, и занесли они меня в земли дальние — в края американские.
Многие наверное знают об интернет- аукционе ebay.com там среди тысяч предложений и нашлись нужные мне пуговицы, аж 6 дюжин. Пуговицы двух размеров, использовал те, что поменьше.
Винтажная флешка. Ч.5 Львы на колпачке.)
Винтажная флешка. Ч.5 Львы на колпачке. (Фото 2))
Винтажная флешка. Ч.5 Львы на колпачке. (Фото 3))
Посылка шла больше месяца, за это время была сделана верхняя крышка для колпачка.
Отпилил заготовку из медной пластинки.
Винтажная флешка. Ч.5 Львы на колпачке. (Фото 4))

Припаял ее к колпачку.
Винтажная флешка. Ч.5 Львы на колпачке. (Фото 5))
Винтажная флешка. Ч.5 Львы на колпачке. (Фото 6))

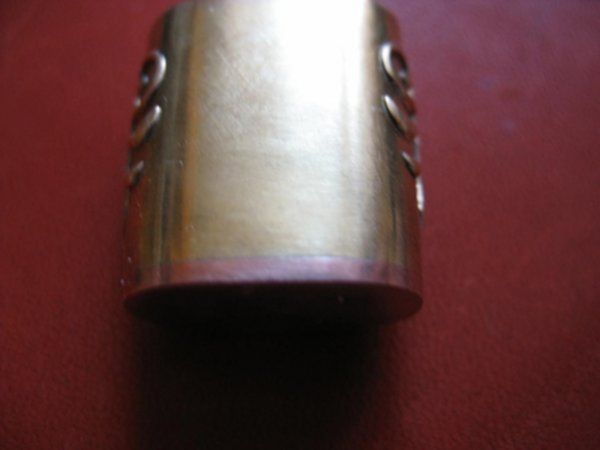

Выровнял края вровень с корпусом.
Винтажная флешка. Ч.5 Львы на колпачке. (Фото 7))
Винтажная флешка. Ч.5 Львы на колпачке. (Фото 8))
Винтажная флешка. Ч.5 Львы на колпачке. (Фото 9))

Как пришли поговцы первым делом вырезал участок с фигуркой.
Винтажная флешка. Ч.5 Львы на колпачке. (Фото 10))
Винтажная флешка. Ч.5 Львы на колпачке. (Фото 11))
Винтажная флешка. Ч.5 Львы на колпачке. (Фото 12))

Края фигурок надо было подогнуть, для этого отжег их на огне, вся краска выгорела, а фигурки стали пластичными. Затем залил в фигурки клей, дабы они не были пустотелыми.
Для шаблона использован кусочек трубки выгнутый так же, как и колпачок.
Зафиксировал на шаблоне фигурку путем пайки в двух местах и подогнул края. Из-за плохого освещения качество фото не ахти, плохой из меня фотограф.
Винтажная флешка. Ч.5 Львы на колпачке. (Фото 13))
Винтажная флешка. Ч.5 Львы на колпачке. (Фото 14))
Винтажная флешка. Ч.5 Львы на колпачке. (Фото 15))

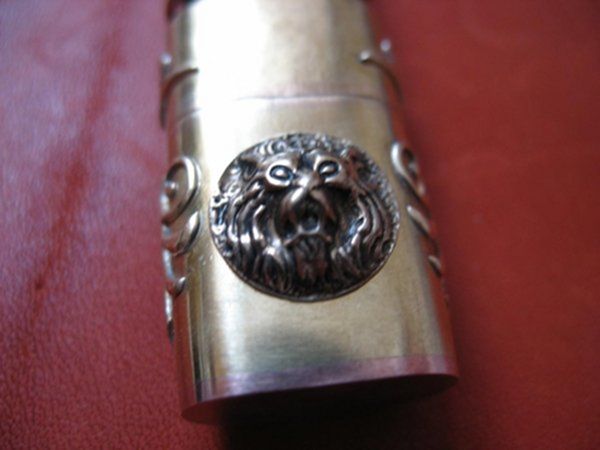

Далее фигурки отпаиваются от шаблона, и припаиваются к колпачку. Потом работа с корщетками для грубой защиты от излишком припоя. Теперь предстоит зачистить как следует, шлифануть мелкой наждачкой и отполировать. Не исключена и покраска фигур.
Винтажная флешка. Ч.5 Львы на колпачке. (Фото 16))
Затем изготовил щиток и так же припаял его:
Винтажная флешка. Ч.6 Щиты и методы травления в домашних условиях. (Фото 24))
