Стимпанк респиратор своими руками

IMG_6676Приветствую!

Задумал я тут сделать для одного мероприятия костюм в стиле стимпанк. Не успел, правда, но это не страшно. Зато теперь есть время сделать его еще лучше.

Первой деталью костюма решил сделать вот такой респиратор, о процессе создания которого сейчас расскажу. И заранее прошу прощения за качество некоторых фотографий – во время работы не было возможности проверить каждую, это бы сильно затянуло процесс.

Инструменты и материалы, которые я использовал:

  • бумага
  • картон
  • карандаш
  • ластик
  • ручка для разметки кожи (можно использовать обычную ручку или фломастер)
  • циркуль
  • ножницы
  • кожа
  • латунь (лист и трубка)
  • металлическая сетка
  • стеклянные бутылочки
  • нитки
  • пчелиный воск
  • хольнитены
  • пряжки
  • иглы с тупым концом
  • пробойник для кожи
  • шило
  • модельный нож
  • пуансон (установщик хольнитенов)
  • лобзик
  • напильник
  • надфили
  • наждачка
  • горелка
  • бормашина (подойдет дрель или сверлильный станок)
  • керн
  • молоток
  • сверла
  • плоскогубцы
  • комбинированные флацанки (это как плоскогубцы, только у них одна часть прямая, а другая закругленная, в качестве альтернативы подойдут круглогубцы)
  • чертилка
  • линейка
  • клеевой пистолет

Процесс

Начал работу с изготовления макета в натуральную величину. На листе бумаги начертил квадратную основу, от которой потом и отталкивался. Далее отметил, где будет находиться фильтр респиратора. Сначала хотел сделать круглым, но потом остановился на форме треугольника Рело. Вырезал внутреннюю часть, оставив запас под клапаны, на которые потом приклеил бортик (тоже с клапанами).

1

Вырезал верхнюю часть фильтра.

3

Приклеил ее на бортик.

4

Далее вырезал основу, примерил ее к лицу. Отметил, где нужно отрезать лишнее, это оказались верхние углы и клинья по бокам. Прорезал клинья по верхней линии.

5

Отрезал лишние верхние углы. Склеил в том месте, где были клинья. Наконец-то стала вырисовываться форма будущей маски.

6

Опять приложил на лицо. Этим я вообще занимался почти после каждого действия, замучился бегать к зеркалу, но зато какая-то движуха, а не только сидение на пятой точке 🙂

После этой примерки понял, что нужно вырезать клинья еще в нижней части, чтобы маска загибалась под подбородком. Сделал их на уровне нижних углов фильтра.

7

Приклеил дополнительные куски бумаги по бокам, поскольку хотел, чтобы маска доходила почти до ушей.

8

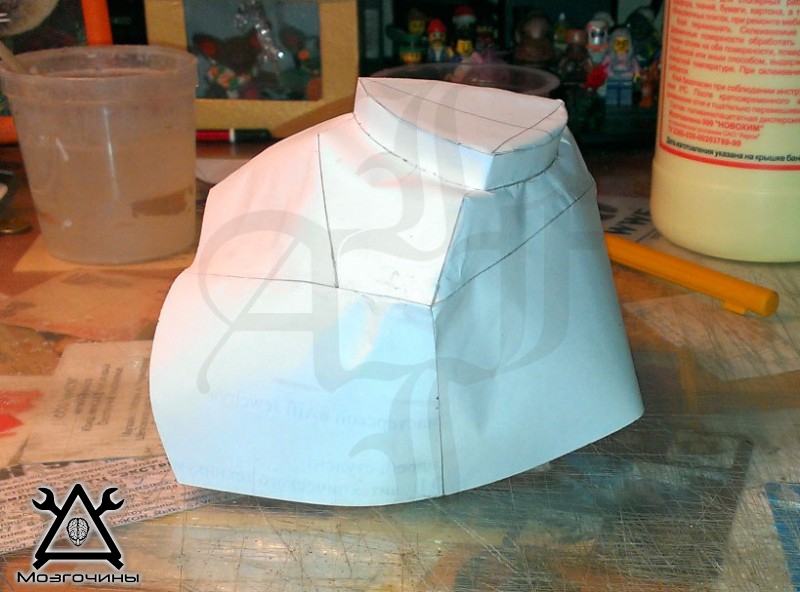

Отрезал лишнее по нижней части. Получился милый поросенок, даже жалко было что-то дальше делать.

9

Отрезал лишнее сверху.

10

Поскольку внизу маска едва закрывала подбородок, приклеил туда еще кусок бумаги.

11

Вырезал дугой лишнее, чтобы не упиралась в шею. А по бокам добавил еще немного бумаги.

12

На этом изготовление макета было завершено. Порезал его на выкройку, по которой собирался вырезать кожу.

13

Но она оказалась несколько кривовата, поэтому перечертил ее на бумагу, которую предварительно наклеил на кусок картона.

14

Вырезал теперь уже ровную выкройку.

15

Наложил ее на кусок кожи и обвел ручкой для разметки кожи. Плюс такой ручки в том, что ее можно стереть специальным ластиком. Но можно пользоваться и обычной ручкой или фломастером. А по лицевой стороне кожи я иногда размечаю простым карандашом.

16

Вырезал кожу по разметке.

17

Теперь немного переключимся с кожи на металл. Тут я забыл сделать фотографии нескольких этапов, но все понятно и без них.

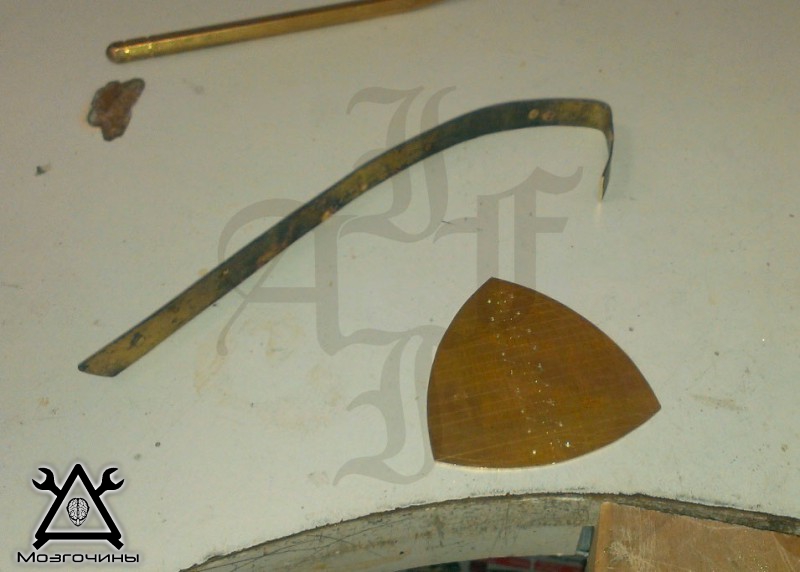

Стал в мастерской делать фильтр. Взял прокат латуни толщиной, если мне не изменяет память, 1 мм. Начертил верхнюю часть фильтра, отметил на ней полоски, которые надо будет выпилить. Просверлил отверстия, в которые потом буду вставлять пилку лобзика. Выпилил верхнюю часть, заготовил полоску латуни, чтобы сделать бортик.

18

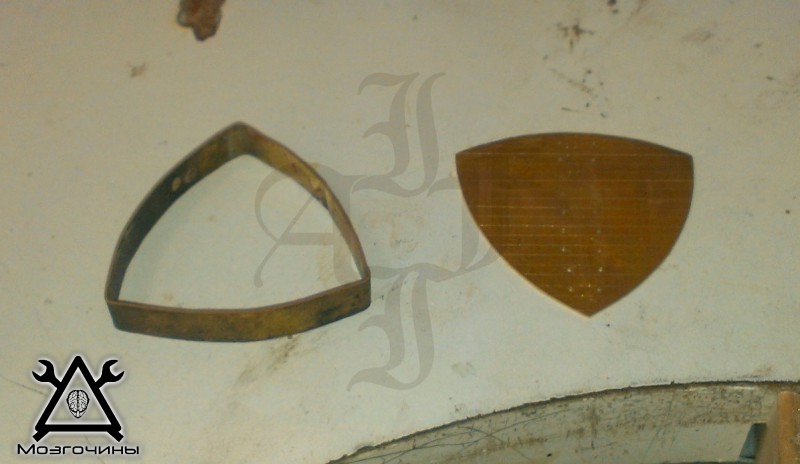

Согнул бортик, спаял по месту стыка. Паял серебряным припоем, флюс – бура + борная в соотношении 2:1. Прогревал всю деталь горелкой и на место спайки клал припой титановой палочкой.

19

Напаял верхнюю пластинку.

20

Вот тут еще один пропущенный этап. Сделал нижнюю часть, за которую буду потом пришивать. Снаружи она выступает примерно на 7мм. Припаял к бортику. Немного отбелил в лимонной кислоте.

23

Стал выпиливать отверстия для дыхания в верхней части фильтра.

Немного отшлифовал наждачкой. Выводить под полировку не стал, потому что хотел, чтобы у респиратора был вид некоторой поношенности.

24

Примерил фильтр к коже, все подошло нормально.

25

Стал сшивать кожу встык. Шил вощеными нитками.

26

27

28

29

Приклепал на хольнитены две пары ремешков. Верхний должен идти над ушами и по затылку, а нижний под ушами. Потом еще на ремешки с одной стороны приклепаю пряжки.

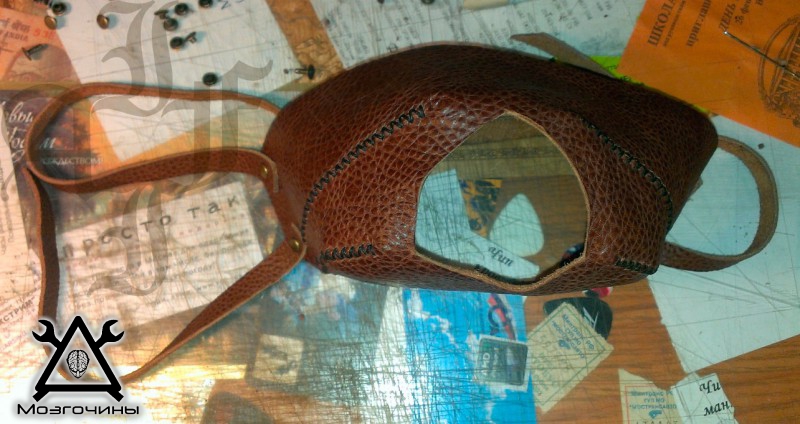

30

Сделал из картона выкройку для держателей бутылочек.

31

Наложил на кожу и обвел.

32

Вырезал, проделал шилом отверстия в держателе и в маске (место на маске выбрал почти на глаз). Вставил пеньковую веревку, ей будет обвязываться горлышко бутылочки.

33

Сшил встык друг с другом боковые части держателя и примерил бутылочку. Потом пришил остальные держатели, их получилось по два с каждой стороны. Сфотографировать, к сожалению, забыл.

34

Вернулся к изготовлению фильтра.

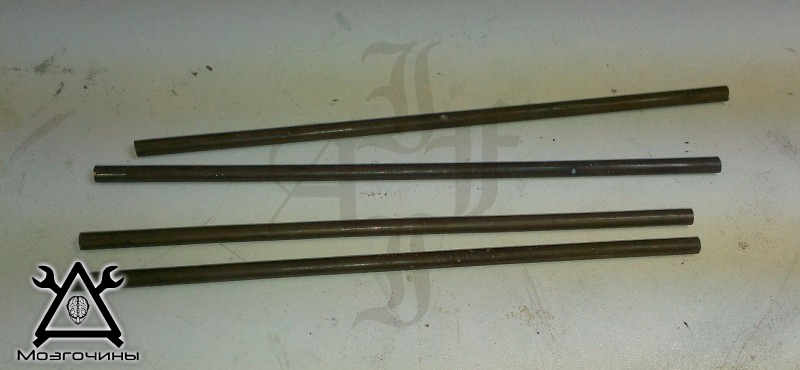

Взял латунную трубку диаметром 5мм, нарезал из нее четыре заготовки. Длину взял с запасом. Это будут трубки, которые идут от фильтра к бутылочкам

35

Просверлил в бортике фильтра по два отверстия слева и справа, расширил до нужного диаметра надфилями. Еще просверлил отверстия по нижней части, через них буду пришивать к коже.

36

Впаял трубки, отбелил в лимонной кислоте. Потом еще немного зачистил наждачкой. Правда, после того, как сделал это фото.

37

Вшил фильтр.

38

Вот так это выглядит на лице. Еще раз прошу прощения за не очень хорошие фотографии.

40

39

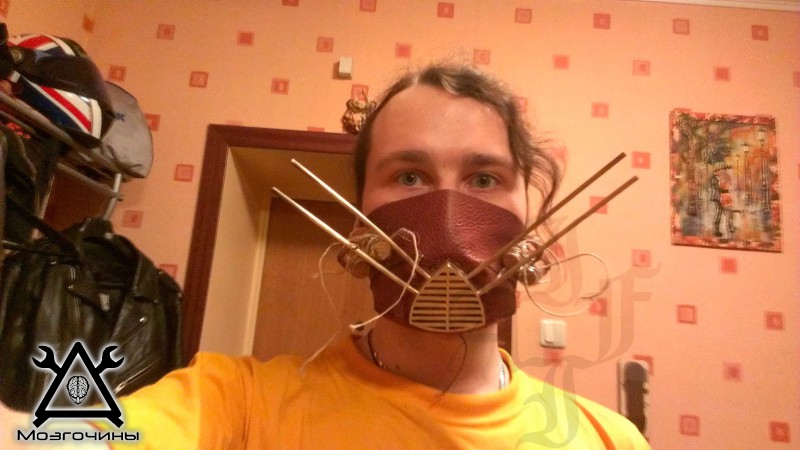

Понял, что сидит не очень хорошо, поэтому вырезал полоску из латуни, которая будет придавать форму переносице.

41

Нашил эту полоску, выгнул по форме носа. Согнул и отпилил по размеру трубки.

Столкнулся с одной проблемой – неудачно расположил верхний ремешок, он сползает, и маска плохо держится на лице. Поэтому переставил его на несколько сантиметров ближе к переносице. Лишнюю кожу потом срежу, чтобы убрать отверстия от предыдущего крепления ремешка.

42

Проделал отверстия в пробках для бутылочек, вставил в них трубки и зафиксировал термоклеем. Им же залил отверстия в трубках.

43

В конце срезал лишнюю кожу с задней части маски (ту, где был неудачно установлен ремешок). И финальным стало вклеивание металлической сетки в фильтр.

На этом вроде все. Вид готовой работы на фото ниже.

Стимпанк-респиратор
