Аккумулятор для шуруповерта

Перевел alexlevchenko92 для mozgochiny.ru

Преимущество шуруповерта на аккумуляторах очевидно. Но они часто выходят из строя, а замена всего батарейного блока стоит не дешево. В статье показано, как сделать замену аккумулятора и произвести ремонт блока своими руками.

00

У меня было несколько 18 вольтовых блоков фирмы Black & Decker #244760-00, которым по 5 лет и только один из них был исправен. Было решено найти более дешевую альтернативу 45 долларовой батареи. После посещения строительного магазина нашел батарею Drill Master # 67029, что стоит всего 10 долларов. Приобрёл такую батарею, для того чтобы сравнить её с B & D. Эти блоки очень похожи по размеру и способу подключению.

Шаг 1: Сравнение батарей

10

11

Шаг 2: Внутри батарейных блоков

20

21

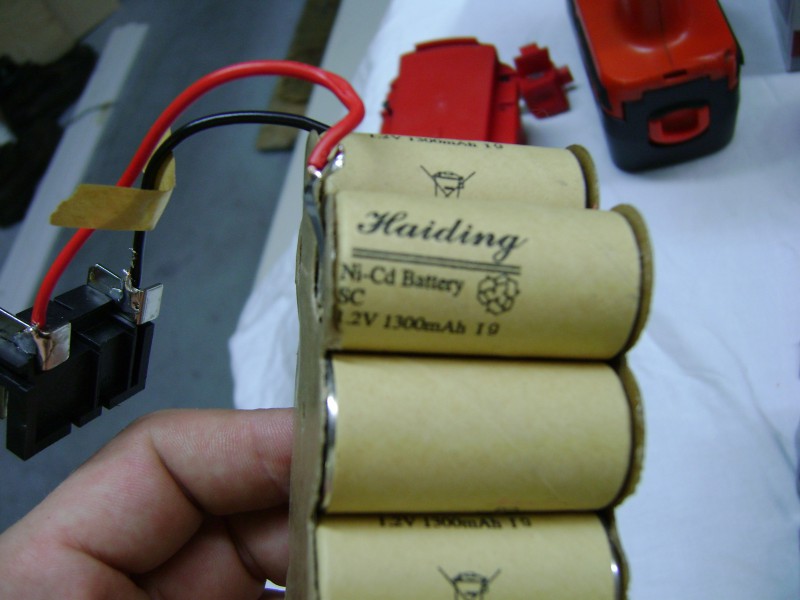

Несмотря на то, что батарея Harbor Freight стоит 10 долларов, её емкость 1300 мАч, в то время, как в B&D – 1500 мАч, так что следует провести балансировку при дальнейшем использовании.

22

23

Шаг 3: Внесение изменений

30

31

Батарейные блоки одинаково подключаются, элементы не расположены симметрично, поэтому корректировка должна быть сделана в обязательном порядке. В Harbor Freight на батареи есть изгиб провода (90о) в нижней части соединительной клеммы, который необходимо удалить.

Your ads will be inserted here by

Easy AdSense Pro.

Please go to the plugin admin page to paste your ad code.

32

33

Шаг 4: Подключаем разъемы

40

Установим провода Harbor Freight в B&D коннектор.

41

Шаг 5: Сборка аккумуляторного блока

50

51

При финальном монтаже очень аккуратно установите батарейную сборку в корпус. Провода в верхней части батарей будет прилегать очень плотно.

52

Шаг 6: Проверяем полярность

60

Перед тестирование, нужно проверить полярности батарей. На фото показано напряжение 18,52 В, а в старом аккумуляторе было 11,5 В.

Успешного всем ремонта!



(A-z Source)

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!


About alexlevchenko

Ценю в людях честность и открытость. Люблю мастерить разные самоделки. Нравится переводить статьи, ведь кроме того, что узнаешь что-то новое - ещё и даришь другим возможность окунуться в мир самоделок.

8 ответов на “Аккумулятор для шуруповерта”

  1. Домашний шуруповерт на 12В переделывал для работы от автомобильного АКБ и делал разъем для блока питания компьютерного, так же на 12В.
    Шуруповерта хватило на 4,5 года. Потом он умер уже безвозвратно. Планетарка внутри сдохла в ноль.

  2. Не все дохлые батареи действительно дохлые, в некоторых может здохнуть всего лишь пара банок и такую батарею выбрасывают целиком, я сам собирал из двух одну, для этого разбирал батарею на отдельные батарейки, заряжал и проверял на саморазряд, из выживших, тех которые показали лучшее время, собрал новую батарею и доволен результатом. 🙂

    1. При поштучной переборке возникает проблема сварки отдельных банок между собой. И потом ну вычислили две, три «текущие» банки, выкинули их и ёмкость батареи стала меньше.

      1. Проблема соединения не так уж велика, оставшиеся куски шины спаиваются меж собой медным проводом с хорошим сечением, а умершие батарейки заменяются на рабочие, работаю с гипсокартоном почти каждый день, и все норм.

        1. А новые банки вырезаете из сваренной обоймы? С кусками шины?
          И потом. Новые банки в одной упряжке со старыми и сами умрут очень быстро и оставшиеся банки угробят, слишком разное внутреннее сопротивление у них.

          1. Двум старым АКБ от шуруповерта все равно путь на свалку, а так уже пол года работает норм, конечно со временем и этот помрет а там видо будет.
