Разбор принтера Canon i250 на запчасти

Доброе время суток) Тема возможно заезженная, но почему-то на мозгочинах не полностью раскрытая, а именно – разборка различных электронных устройств (так сказать) на запчасти.

На сайте уже были представлены статьи о разборке:

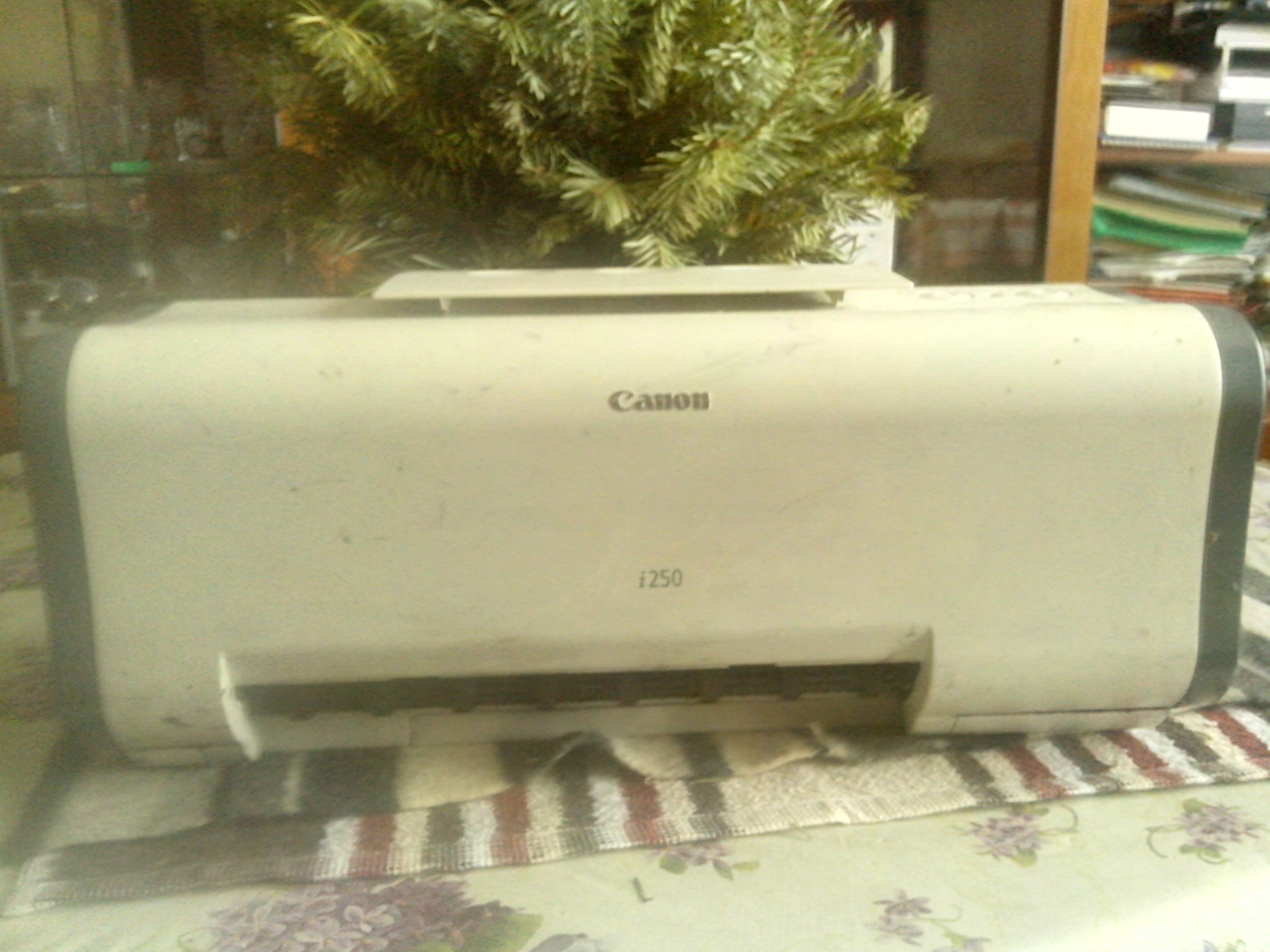

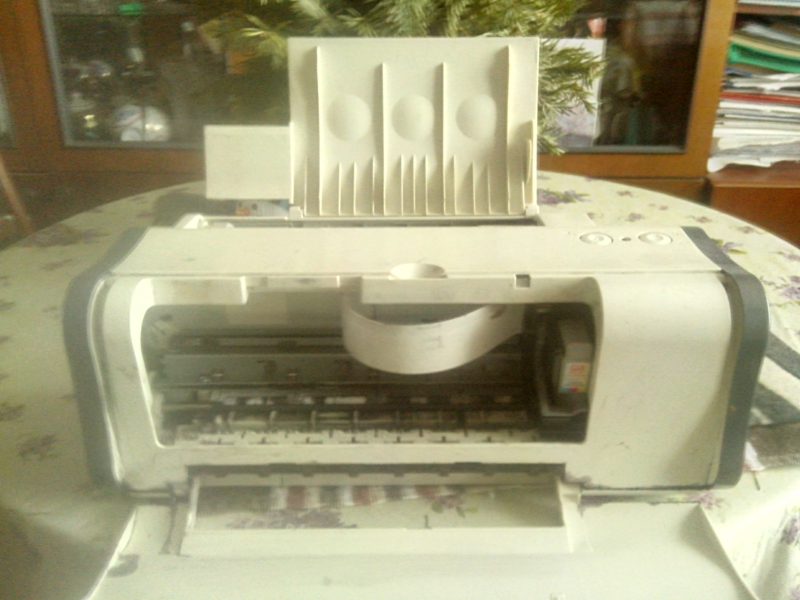

Рассмотрим разборку принтера на примере Canon i250.

Для начала необходимо подготовится:

  1. Застелить рабочую скатерть или газеты на столе;
  2. Держать под рукой несколько отверток (шлицевую и крестообразную) и пинцет;
  3. Медицинские перчатки (иначе извазюкаетесь, как поросята).

Каждый принтер (исходя из своих конструктивных особенностей) разбирается по-своему, но общие принципы разборки одинаковы для всех.

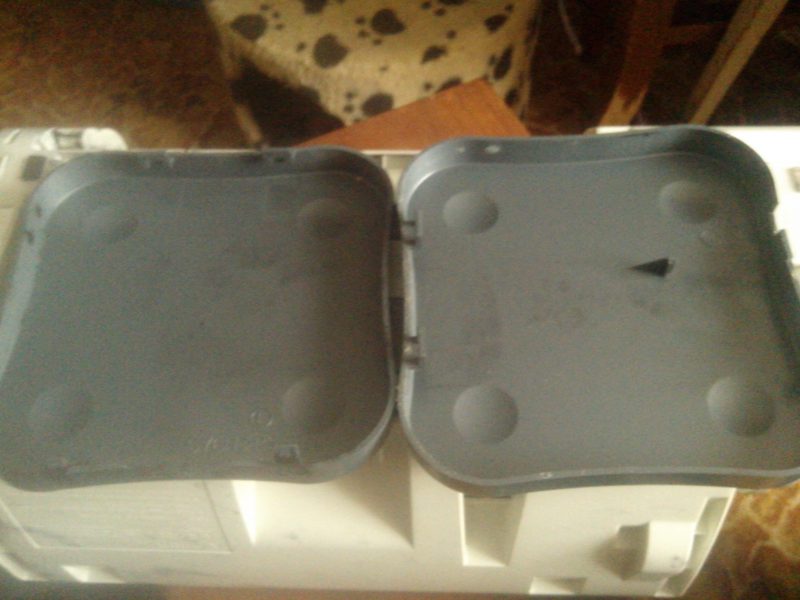

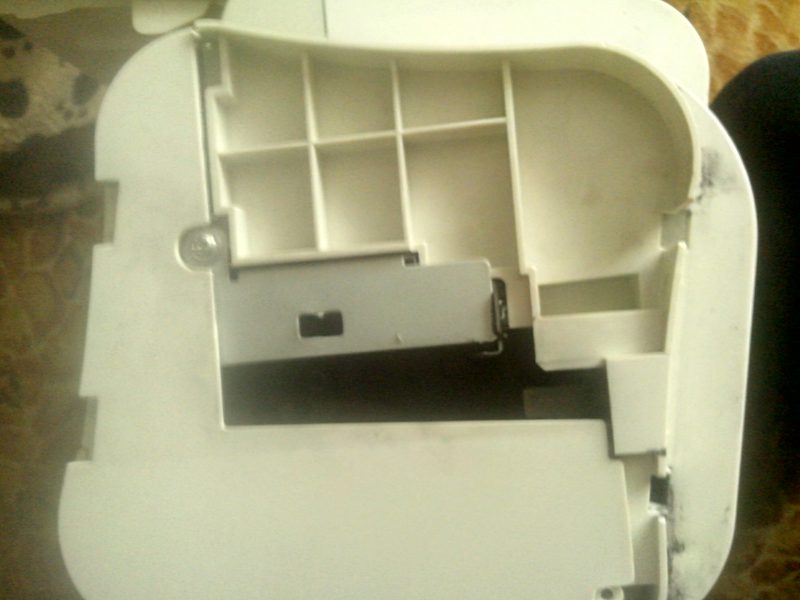

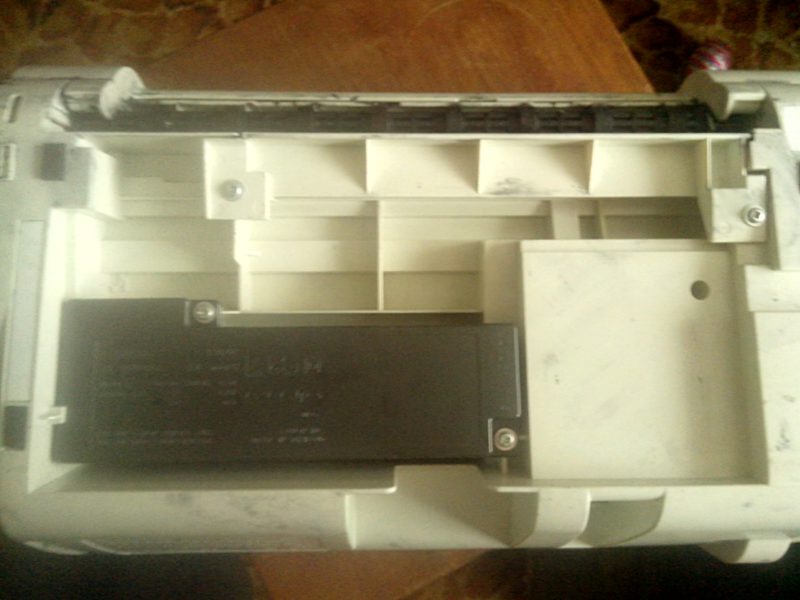

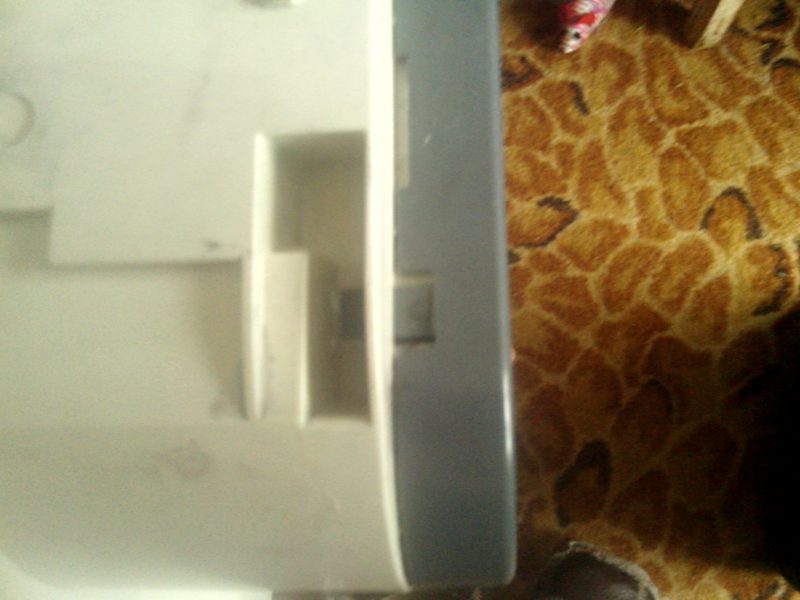

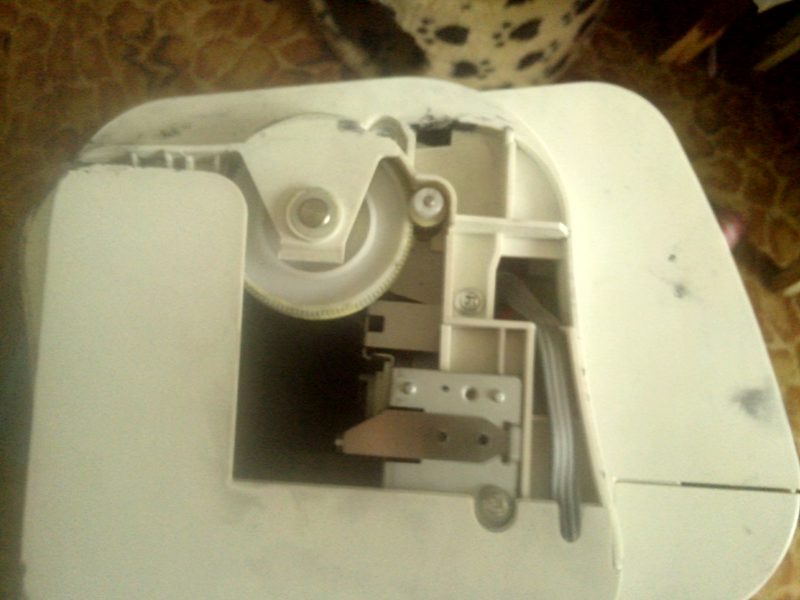

Сначала снимаем боковые накладки. Под ними находятся крепежные винты. В общем откручиваем все винты, что видите или до которых можете дотянуться. Шлицевая отвертка нужна для того, чтобы поддеть пластиковые части корпуса, которые закреплены на защелках.

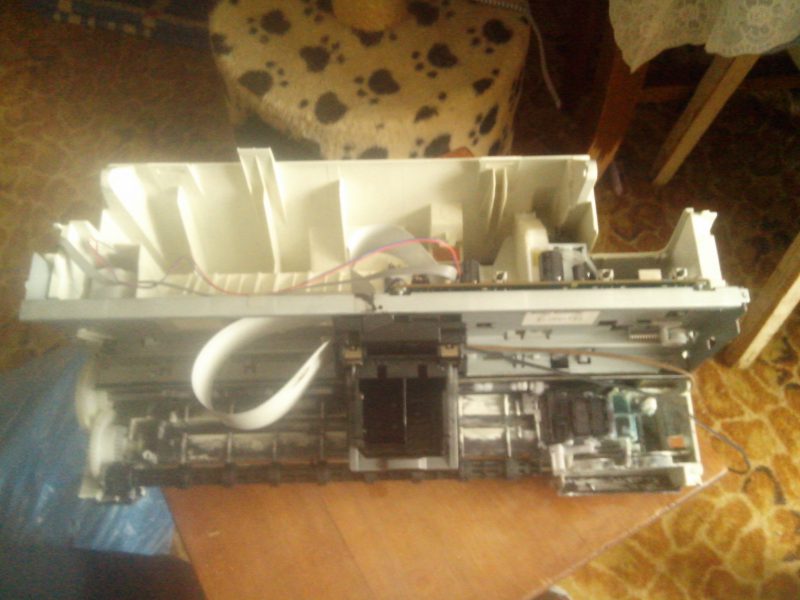

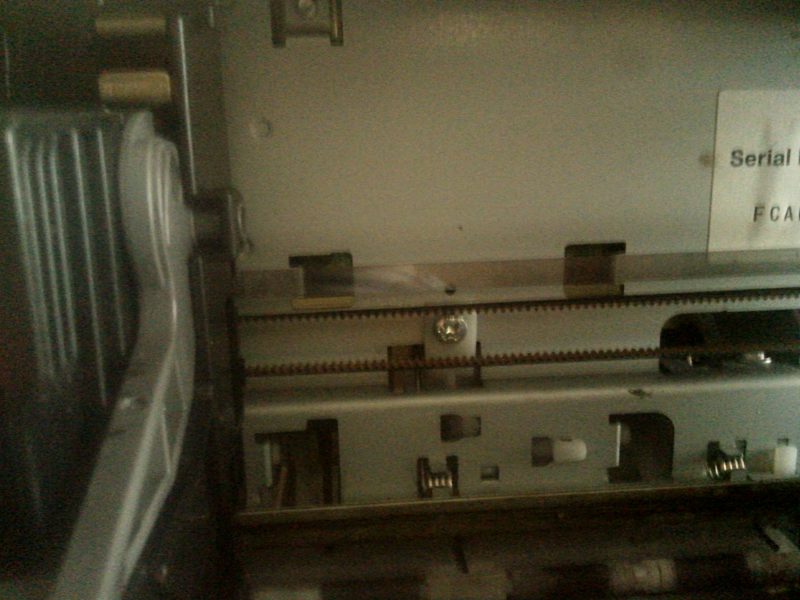

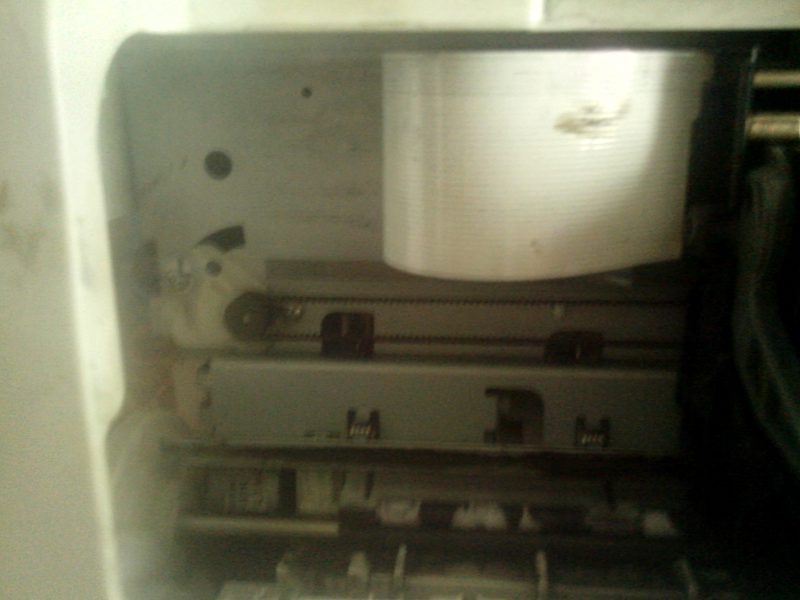

После того, как сняли внешний корпус, откручиваем винты, что крепят управляющую плату. Отщелкиваем зажимы, что установлены на плате (питания электродвигателей и провода, что идут от блока питания), после чего снимаем движки.

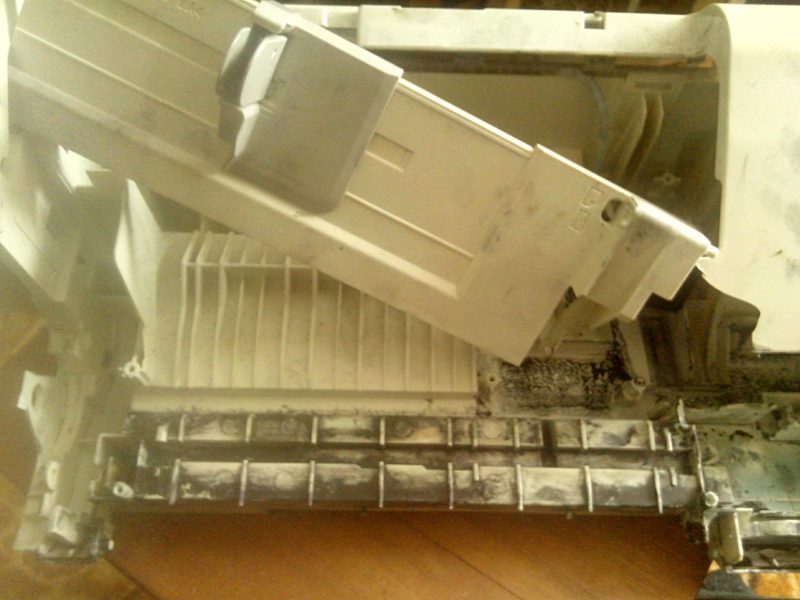

Далее включаем в себе «мародера» — всё, что можно открутить откручиваем, если не можем открутить – грубо выламываем…)













Результат работы (кроме грязных рук) :

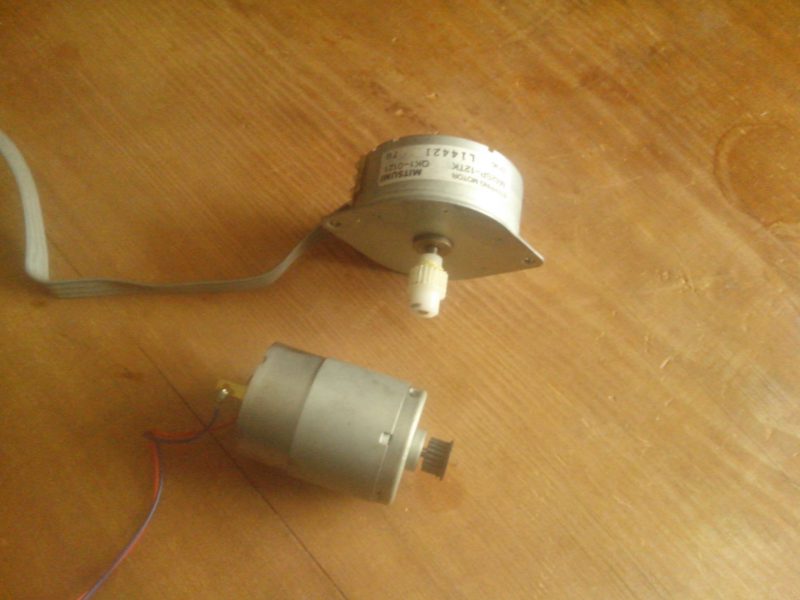

  • Шаговый двигатель m42sp-12tk (datasheet на движок не нашёл, буду рад помощи);
  • Коллекторный двигатель QH4-4450;

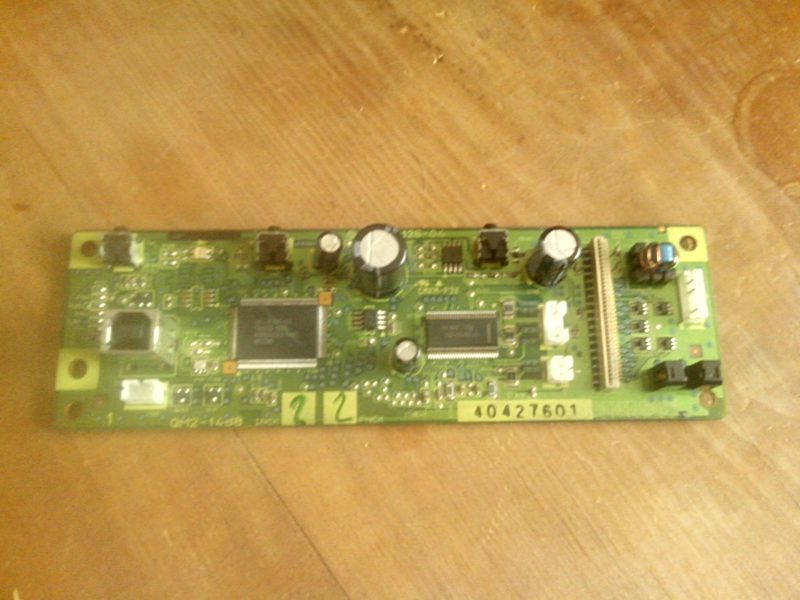

  • Управляющая плата (из неё можно выпаять радиодетали или приспособить её для какой-либо работы);

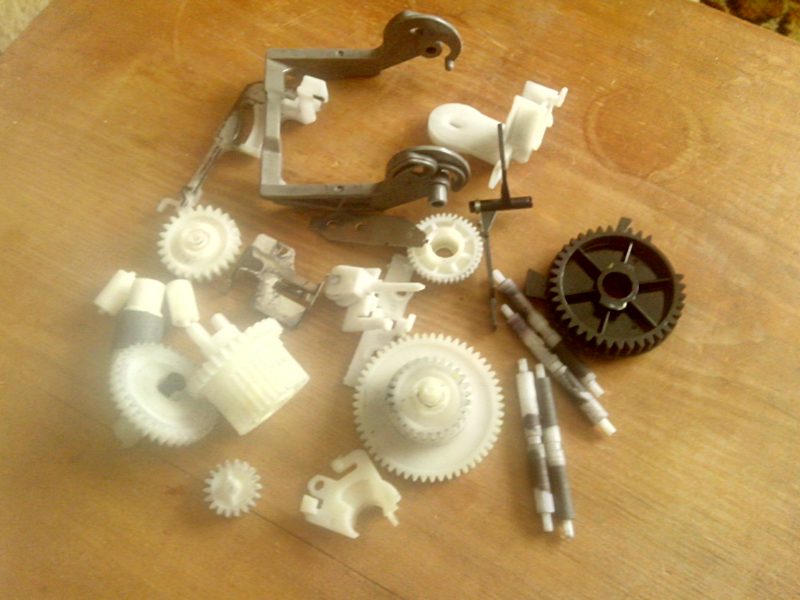

  • Различные шестеренки;

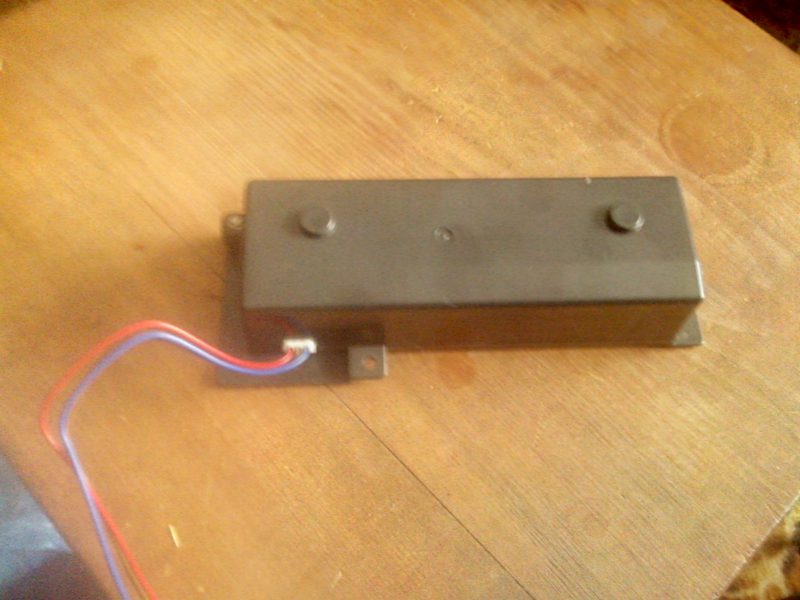

  • Блок питания К30209 на 24 В и 3,3 В;

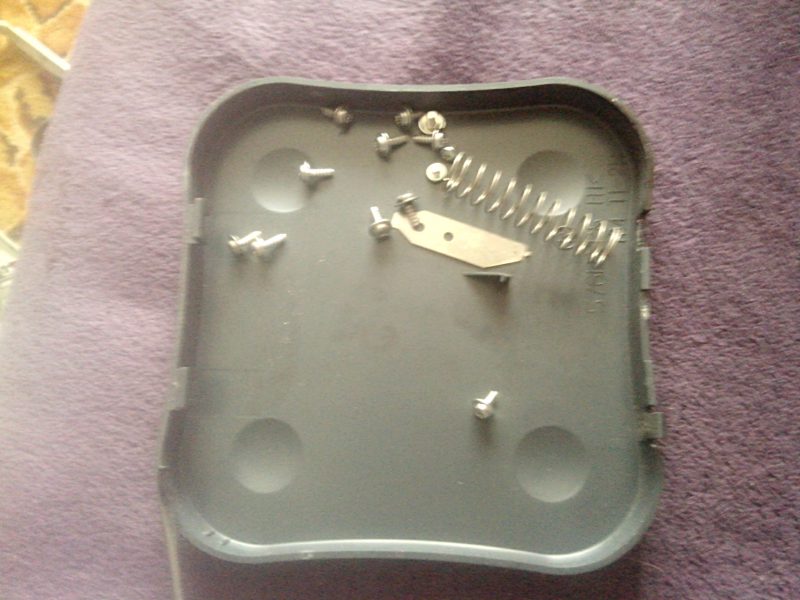

  • Пружины;

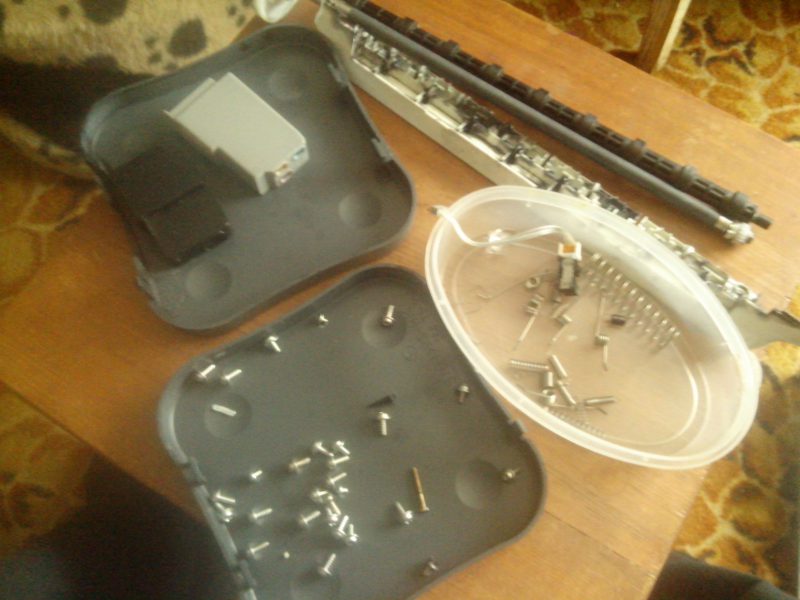

  • Винты различных размеров;

  • Несколько роликов различных размеров;
  • Ось с шестеренкой (направляющая);

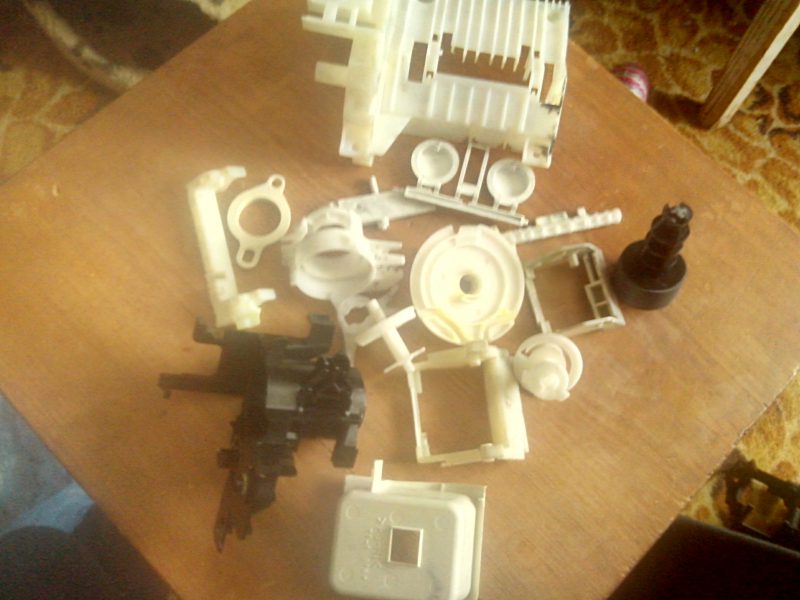

  • Разный пластиковый мусор;

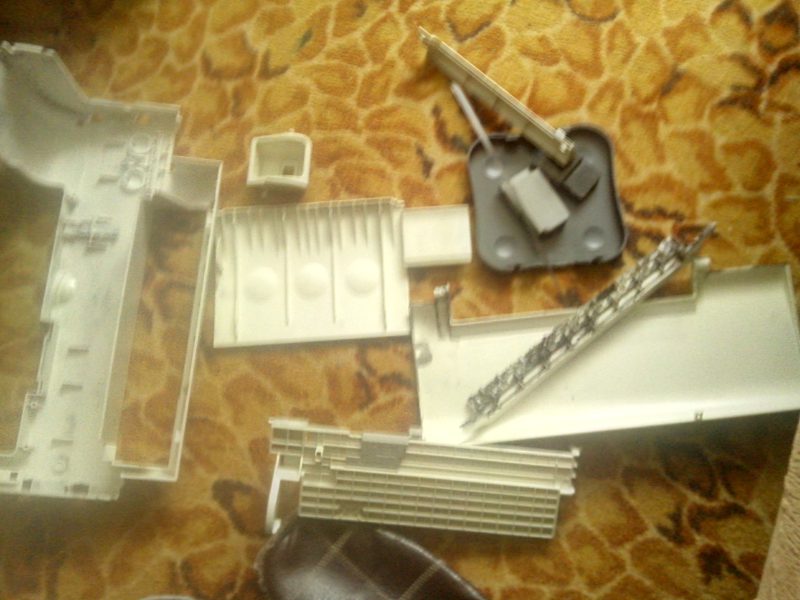

  • Детали пластикового корпуса;

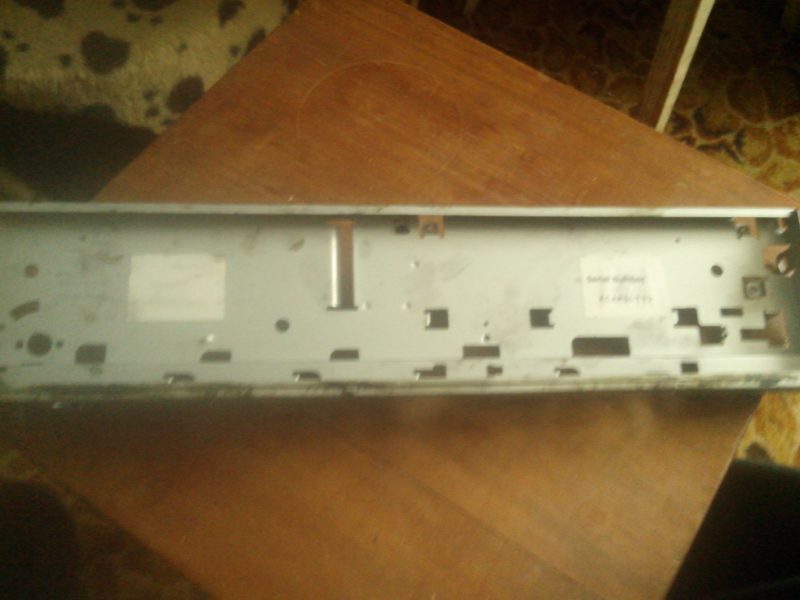

  • Металлическая пластина – основание, на которой держались детали принтера.

На этом всё) Спасибо за внимание)
