Ремонт модема на коленке

16.07.2013 в Вскрытие своими руками, Ремонт техники

В момент, когда я писал комментарии на статьи мозгочинов, у меня буквально на полуслове пропал интернет. Первым делом я пошел взглянуть на модем, где и выяснил, что ему пришел конец — не горел ни один светодиодик. Поразмышляв немного, было решено, что терять нечего (гарантия давно закончилась), и вскрытие меня уже не страшит.

Данная статья скорее удача, чем закономерная победа над поломкой, но все же. Я человек, немного отдаленный от тонкой электроники, однако горелый вид смогу отличить. Поэтому разобрав данное устройство

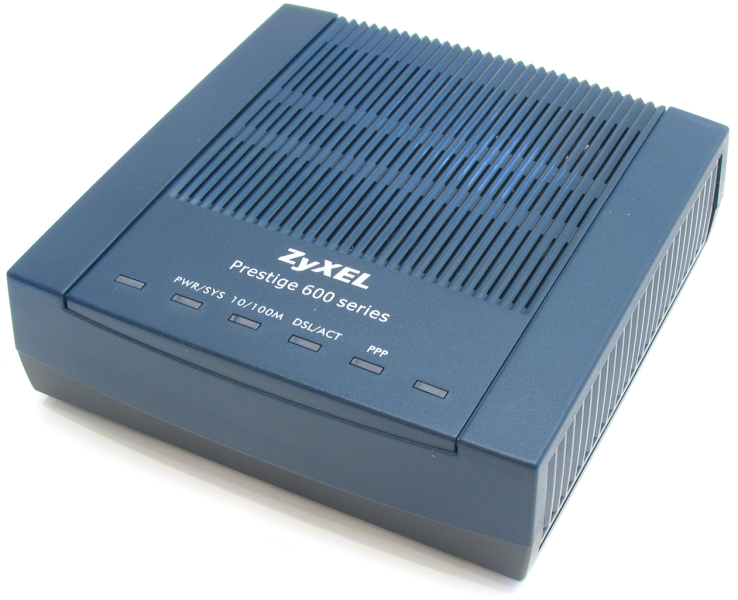

Модем

на свет белый была представлена такая картина:

Фото-0022

После тщательного обнюхивания и осмотра, взгляд остановился на данном конденсаторе.

Фото-0021 копия

Его форма заметно изменилась, хотя разрыва не было.  Маркировка сообщает, что его емкость 3300мкФ и  напряжение 16В. Поскольку LC-метра у меня нет, то его осмотр я продолжил с помощью мультиметра и замера его сопротивления.  Вот оно меня и заинтересовало. Заряд брался очень неохотно, и быстро прекращалось увеличение сопротивления.

После чего были вытащены из каких-то закрамов два советских конденсатора, суммарной емкостью почти половина исходного.

Фото-0024

После парраллельного присоединения одного конденсатора подал признаки жизни светодиод питания, что означало правильный ход моих мыслей. Припаяв и второй попробовал включить модем, — и, о чудо — интернет заработал! Поэтому я могу написать данную статью! 🙂

Фото-0023

Теперь осталось потратить 0,5$ на покупку  исходного конденсатора, и 10 минут времени на сборку всего в кучу! Конечно, это не детальный разбор ремонта модема, но все же описание одной из его поломок. Так что если кому пригодится — я буду рад!:)

После приобретения мощного паяльника решил продолжить ремонт. Вооружившись новым  агрегатом, мне таки удалось вытащить этот злощастный конденсатор.

Фото-0080

На его место был водружен найденый на работе, хотя и уступающий по емкости конденсатор.

Фото-0081

После чего модем весело замигал светодиодиками.

Фото-0082

И резво пустил по проводам кучки пакетов информации.:)


  • RSS
  • Facebook
  • LiveJournal
  • Добавить ВКонтакте заметку об этой странице
  • Мой Мир
  • В закладки Google
  • Blogger
  • Twitter

18 ответов на Ремонт модема на коленке

  1. Важно добавить, что-бы при установке кондера не перегрели его, а так же не попутали полярность (если спутать, при включении будет «пшшшшш» и вздувание свежевпаянного кондера).

    • Абсолютно справедливо! Обращайте внимание на цветовую маркировку. Я вообще стараюсь сначала сфотографировать. Ну, и поповоду перегрева, тоже нужнобыть аккуратным.

  2. почему такое плохое качество фотографий

    • Потому что делались при плохом освещении. И таким фоткам всё ясно, так что не вижу повода для возмущений.

      • А так же по тому, что фотоаппарата под рукой не было, а единственное, что было подрукой — это телефон 🙂 да и тот самсунь, купленный для работы.

  3. Высохшие или вздутые электролиты иногда еще тянут за собой другие детали на платах. Так что замена конденсаторов не всегда помогает.

  4. Товарищи! Благодарю за помощь! С опорой на ваши советы, мне таки удалось довести до человеческого вида свой модем, и дописать статью!

  5. Это припой с высоким содержанием свинца,если нет под рукой мощного паяльника,то использую турбо зажигалку

  6. Обычно — взять более мощный паяльник.

    • Приобрел сегодня новый паяльник. Посмотрим че из этого получится!

  7. Ребята! Караул! Не могу выпаять этот злосчастный конденсатор! Помогите советотом! Грею его, — а он ни в какую! Уже и припоем обмазывал, чтоб теплопередача была лучше, и все равно не хочет! Че делать-та?

  8. Простите за мою «правильность», просто хочется заработать M$ 🙂

  9. А также в предложении «После чего были вытащены из каких-то закрамов два советских конденсатора, СУМАРНОЙ емкостью почти половина исходного» ошибка в слове СУММАРНОЙ.

  10. В предложении «После ПАРРАЛЕЛЬНОГО присоединения одного конденсатора подал ПИЗНАКИ жизни светодиод питания» есть ошибки в словах ПАРАЛЛЕЛЬНОГО и ПРИЗНАКИ!

  11. доброго времени суток , 70 % всех поломок компьютеров (материнских плат, блоков питания и видео карт ) с которыми я сталкивался было именно такая поломка , высыхание или вздутие электролитического конденсатора, бывает что кандер не вздулся а на плате куда он впаян есть липкая лужица или на вид как жирное пятно это тоже фактор выхода последнего из строя ,а LC_метр использую редко , в основном проверяю их так же как автор , выпаиваю и мультиметром меняя поочередно полярность щупов прибора ,

    • Прикольно) Мозгочин не останется без инета или даже электричества. Всегда есть выход)

      P.S. 70% это оч много. Можно мастерскую открывать зная это 🙂
