Краткий ворклог магазинной вывески

Привет! Мы каждый день видим на улицах большие, красивые вывески, но для многих мозгочинов остается непонятным - из чего состоит рекламная вывеска, чем она подсвечивается, как все закреплено и может.. как повторить что то подобное своими руками.

Те, кто занимается изготовлением вывесок и наружной рекламы не заинтересованы делиться знаниями и опытом с "конкурентами" другими. Я считаю это неправильным и решил приоткрыть таинственный занавес изготовления рекламных конструкций.

Каждый новый проект уникален и нет одного алгоритма сборки и установки рекламы, тем более материалы и технологии всё время меняются!

Сборка лайтбокса своими руками

Подробнее о том как собирать лайтбокс можно узнать из моей предыдущей статьи. Здесь же всё то же самое, но в большем масштабе.

Сборка короба

Короб выполнен так же из ПВХ толщиной 5 мм. Спереди светорассеивающий литой пластик.

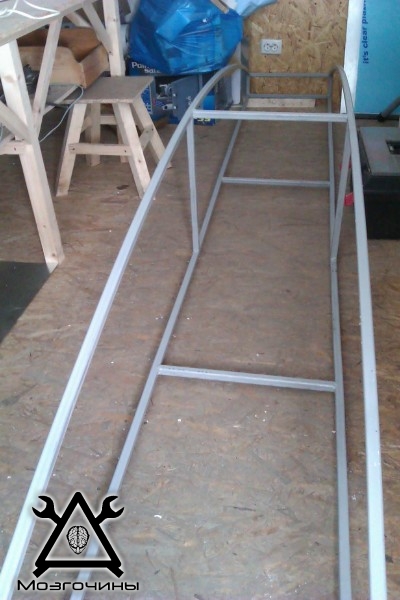

 Металлокаркас

Так же был сварен и покрашен каркас из проф трубы, на котором всё и будет держаться.

Установка светящихся букв

Про процесс изготовления я писал ранее. Всего на сборку рекламной конструкции ушло 2 недели. Работало 2 человека.

Светодиодные модули крепятся на двусторонний скотч.

Нижние подложки посажены на специальный клей. Провода выведены через отверстия назад.

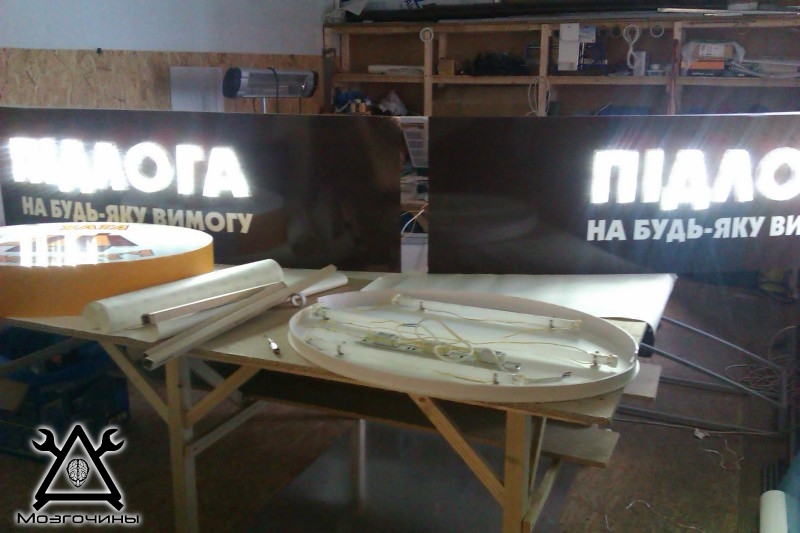

После пайки можно тестировать:

Раз, два, три
Вывеска, Гори!

После теста буквы крепятся вот такими маленькими винтиками к основе:

В случае чего можно разобрать.

Оклейка плёнкой

Сразу после того как мы собрали каркас и короба пришло время приукрасить нашу будущую самодельную вывеску. Рисунок на плёнку нанесён на широкоформатном плоттере с добавлением в краску сольвента (для влагостойкости).

Подсветка рекламной вывески

В данном проекте были использованы 3 разных типа освещения.

1. Длинные люминисцентные лампы в овальном лайтбоксе и внутри большого короба. Надписи под объёмными буквами так же будут светиться за счёт этих ламп (подробнее о порезке плёнки). Преобразователи напряжения устанавливаются рядом с лампами.

2. Светодиоды. Исключительно для объемных букв. Светодиодные модули хорошо подходят для мелких деталей.

3. Прожекторы с экономными лампами.

Светодиоды питает вот такой блок питания:

Как вешать вывеску и баннер

Для установки вывесок обычно приходится ставить леса. С обычной лестницей справится крайне трудно. Алгоритм крепежа вывески после собственного опыта:

1. Собрать леса, разметить стену,  просверлить отверстия и вкрутить крючки.

2. Привязать вывеску на земле, перекинуть через крюки, поднять. Зафиксировать верёвки.

3. Подставить леса и надеть на крюки. Прикрепить прочно металлический каркас к стене.

Далее работа не такая опасная для жизни, но не менее трудная и опасная для вывески. Нужно поднять короб и надеть его на выступающий каркас.

Процесс я не снимал, было не до того. Работа и так заняла целый день и вечер.

После повески и подключения вывески нужно натянуть баннер на только что собранный металлический каркас.

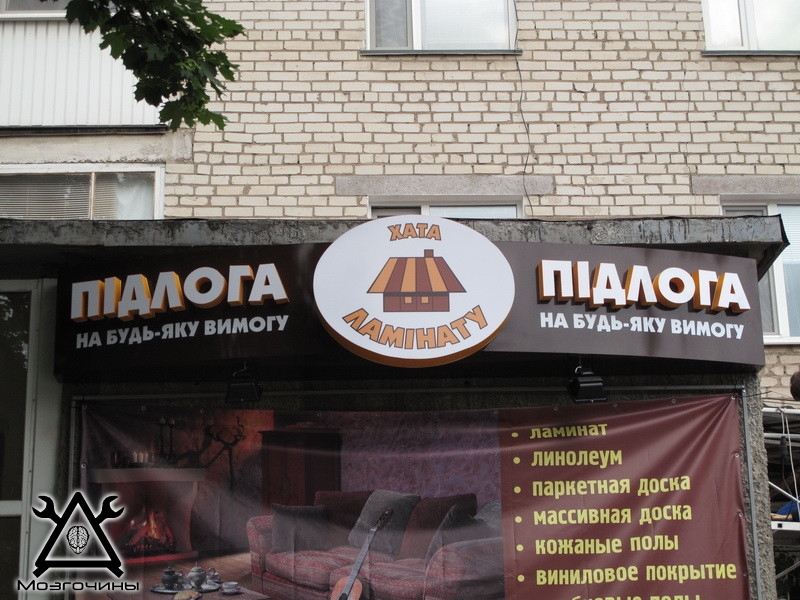

Готовая работа:

Кому интересно - минимальная стоимость такой конструкции от $ 1000.

Автор sTs
