Bluetooth ресивер своими руками

Bluetooth ресивер своими руками

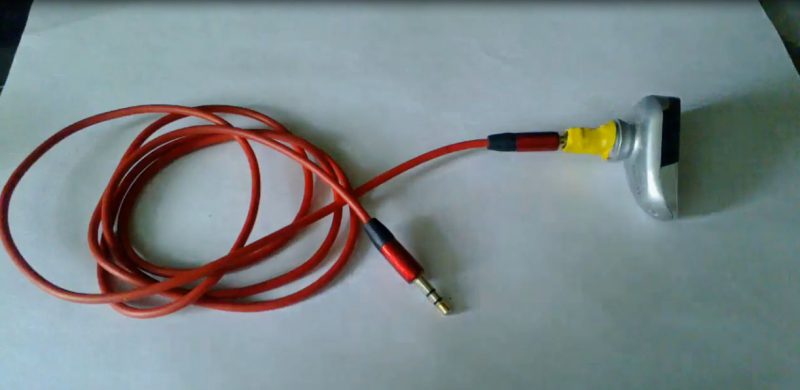

Универсальный bluetooth ресивер своими руками из старой bluetooth гарнитуры под аудио разъем 3,5mm jack.

Bluetooth ресивер своими руками

Эта самоделка будет полезна водителям (для совершения и приема вызовов через штатную аудиосистему), для прослушивания музыки через AUX подключение или на наушниках.

Нам понадобится:

  • Bluetooth гарнитура;
  • Аудио разъем 3,5mm jack;
  • Пара проводов;
  • Термоусадка;
  • Супер клей;
  • Паяльник.

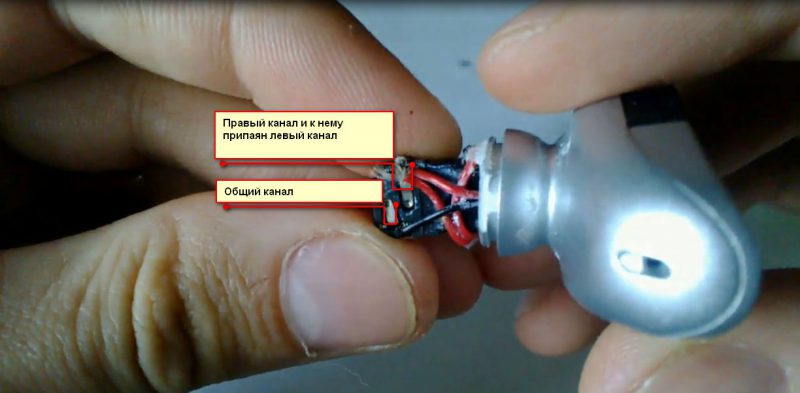

Так как гарнитура выдает моно сигнал (на один канал), то мы правый и левый каналы объединим в один, спаяв их между собой проводом. На фото видно, что два красных проводка припаяны к одному. Один идет к гарнитуре, а второй соединяет правый и левый каналы.  Теперь моно сигнал от гарнитуры будет поступать на оба канала. Если этого не сделать, то при прослушивании в наушниках будет играть только одна сторона, так же и с любой аудиосистемой.

Bluetooth ресивер своими руками

Сборка и тест самоделки представлены в видео
