Детская стиральная машина своими руками

Специально    для mozgochiny.ru

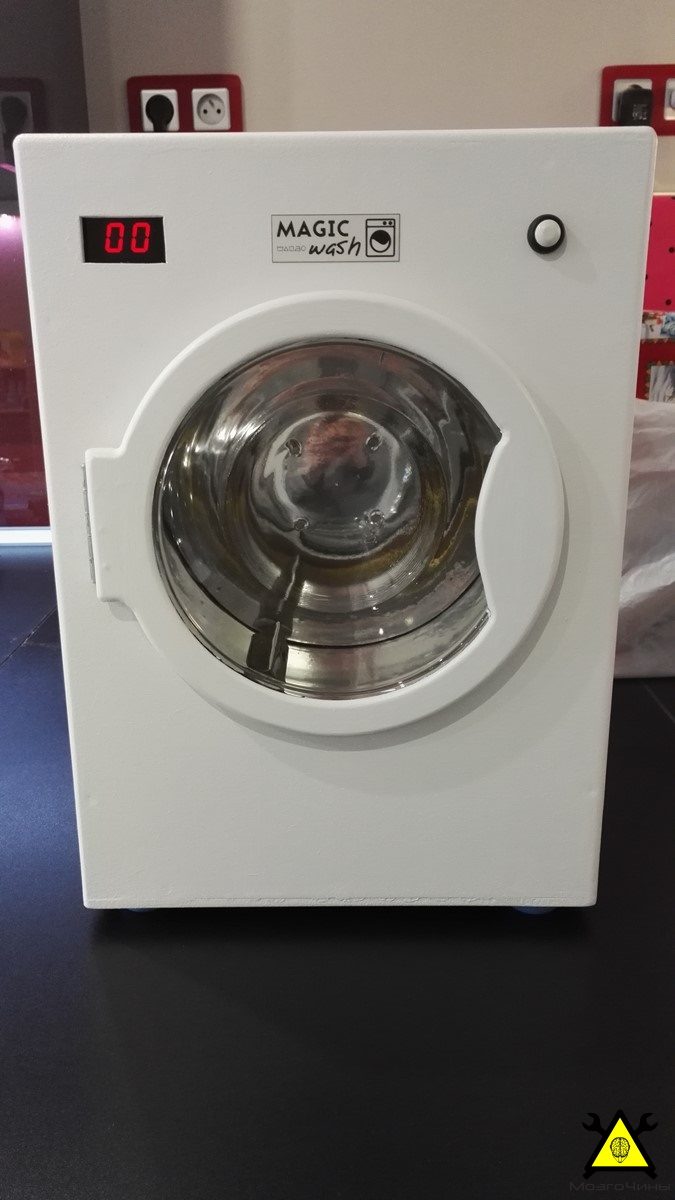

Перед вами небольшая статья о том, как можно сделать небольшую детскую стиральную машину своими руками. Поделка изготовлена из дерева (МДФ) и она на самом деле работает (конечно же, без воды). Питается от 12 В батареи и управляется Arduino.

Характеристики :

• Масштаб: 1/2 от оригинала;
• Размеры: ширина 30 см, высота 40 см;
• Вес: 6 кг;
• Цифровой дисплей;
• Вращение барабана с шагом 10 секунд (макс. 60 секунд);
• Ступенчатое ускорение и изменение направления вращения каждые 10 секунд;
• Немедленная остановка двигателя при открытии двери;
• Отображение имени «хозяйки» при запуске;
• Автоматический режим ожидания через 5 минут простоя;
• По завершению стирки – звуковое оповещение;
• Аккумулятор 12 В;
• Управляется микроконтроллером (Arduino Nano).

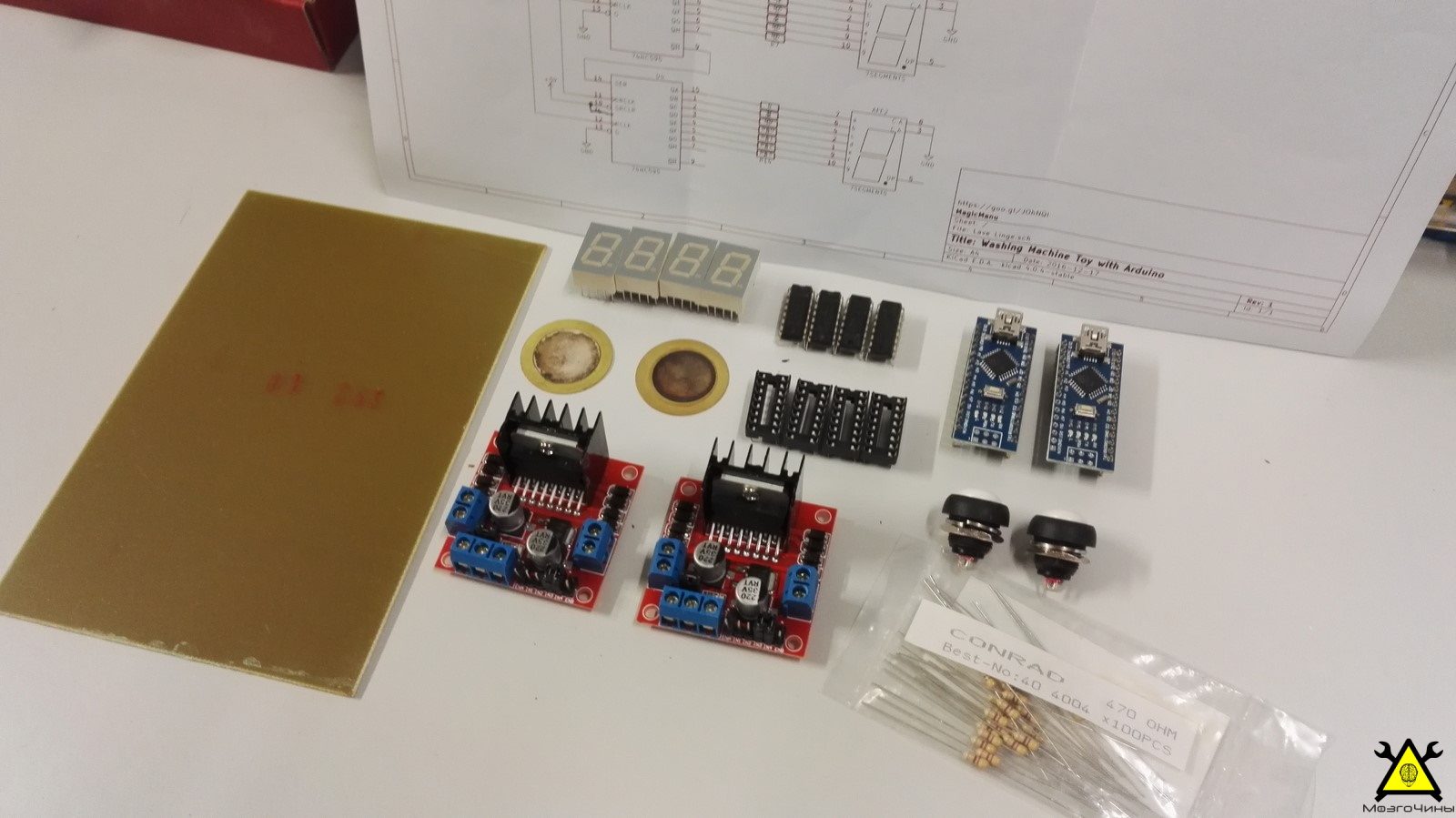

Нам понадобятся:

• Мотор-редуктор 12В 300 об / мин;
• Подшипник поворотного стола 7,5 см (3 дюйма);
• Моторный модуль H-моста L298N;
• Батарея + зарядное устройство 12 В 1800 мА;
• Стеклянная миска;
• Arduino Nano;
• Петля 60 мм;
• Кнопка;
• Доска MDF толщиной 6 мм размером 80x40 см;
• Хромированная пленка;
• 7-сегментный дисплей;
• 74HC595;
• 16-контактная поддержка DIP;
• 14 резисторов 470 Ом;
• Печатная плата;
• Датчик (геркон) + магнит;
• Зуммер;
• Металлическая банка (барабан);
• 4 бутылки с водой;
• Винты/шурупы/саморезы;
• Клей;
• Краска;
• Деревянные палочки для еды.

Инструменты :

• Циркулярная пила
• Распиловочный столик;
• Электролобзик;
• Дрель/шуруповерт;
• Фрезер;
• Клей-пистолет;
• Ручной инструмент (молоток, напильники, ножовка, отвертки, резак, плоскогубцы, зубила ...);

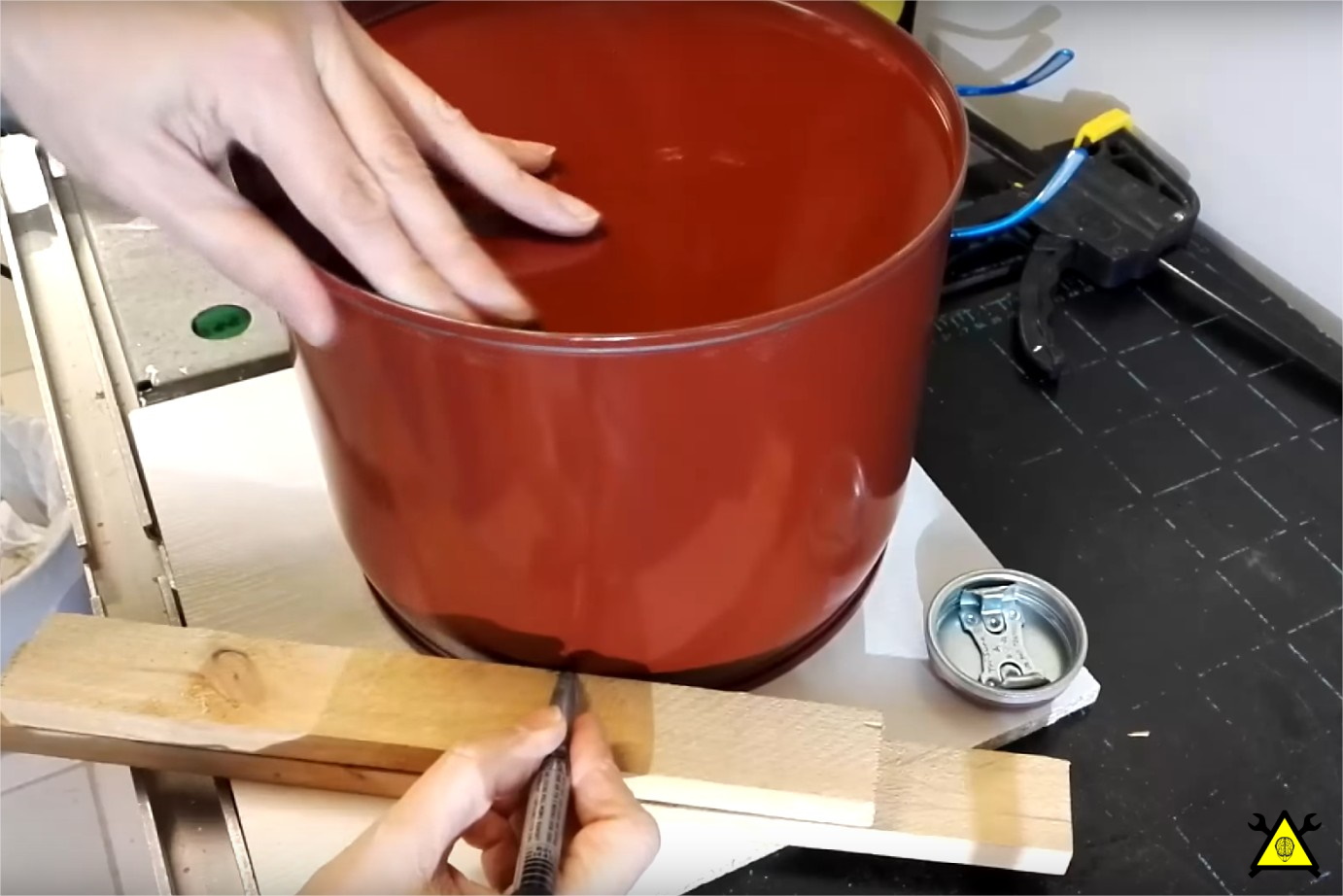

Шаг 1: Барабан

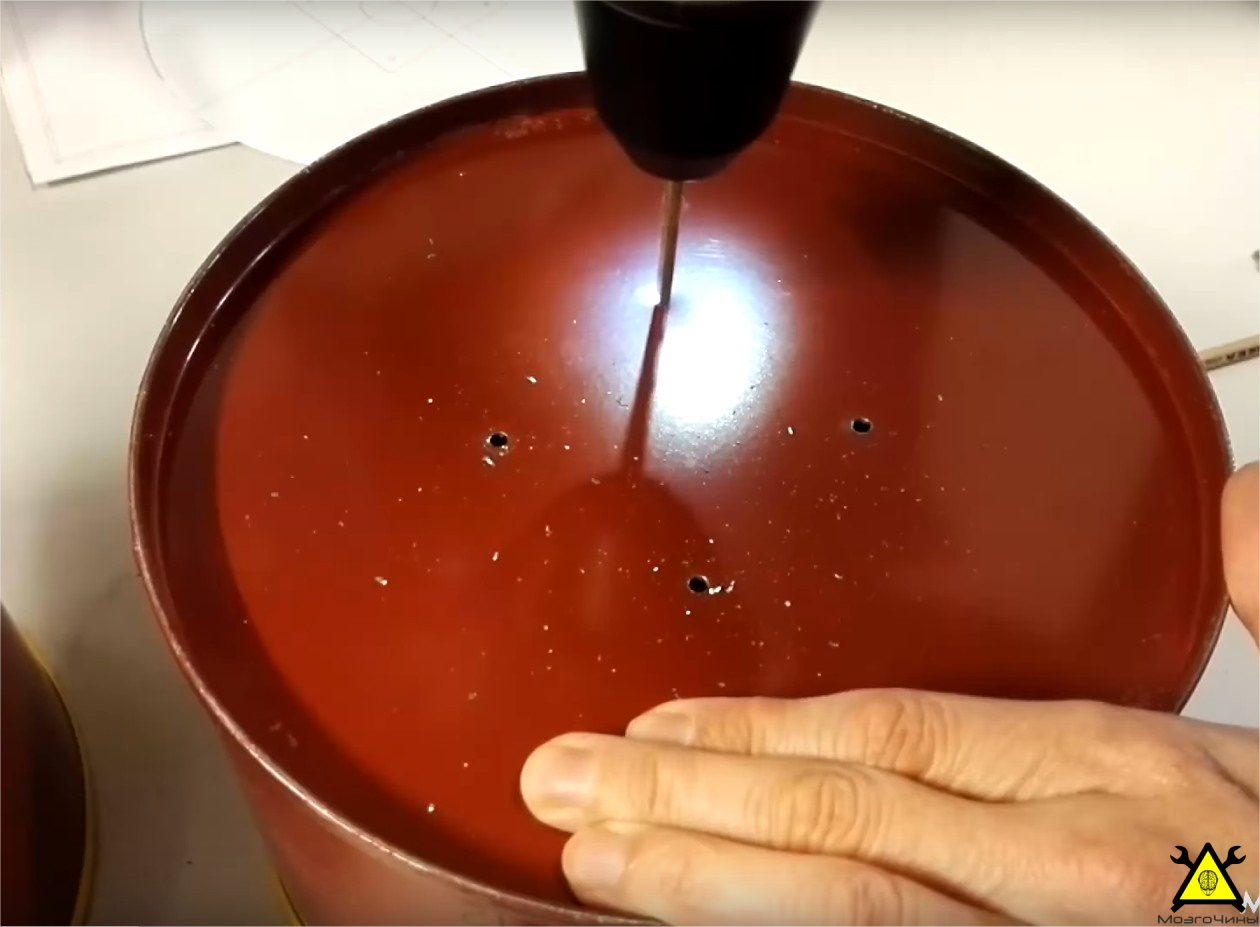

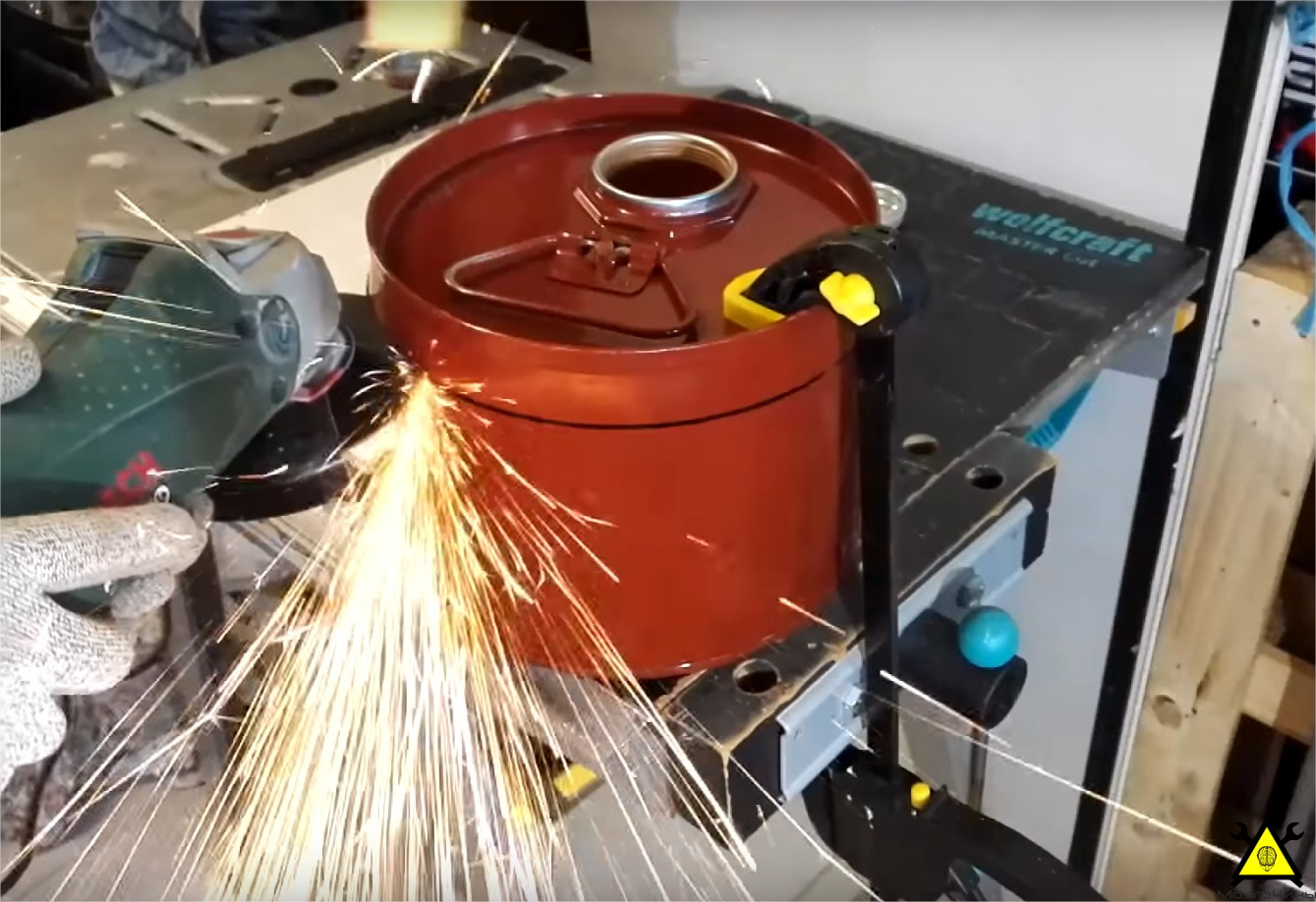

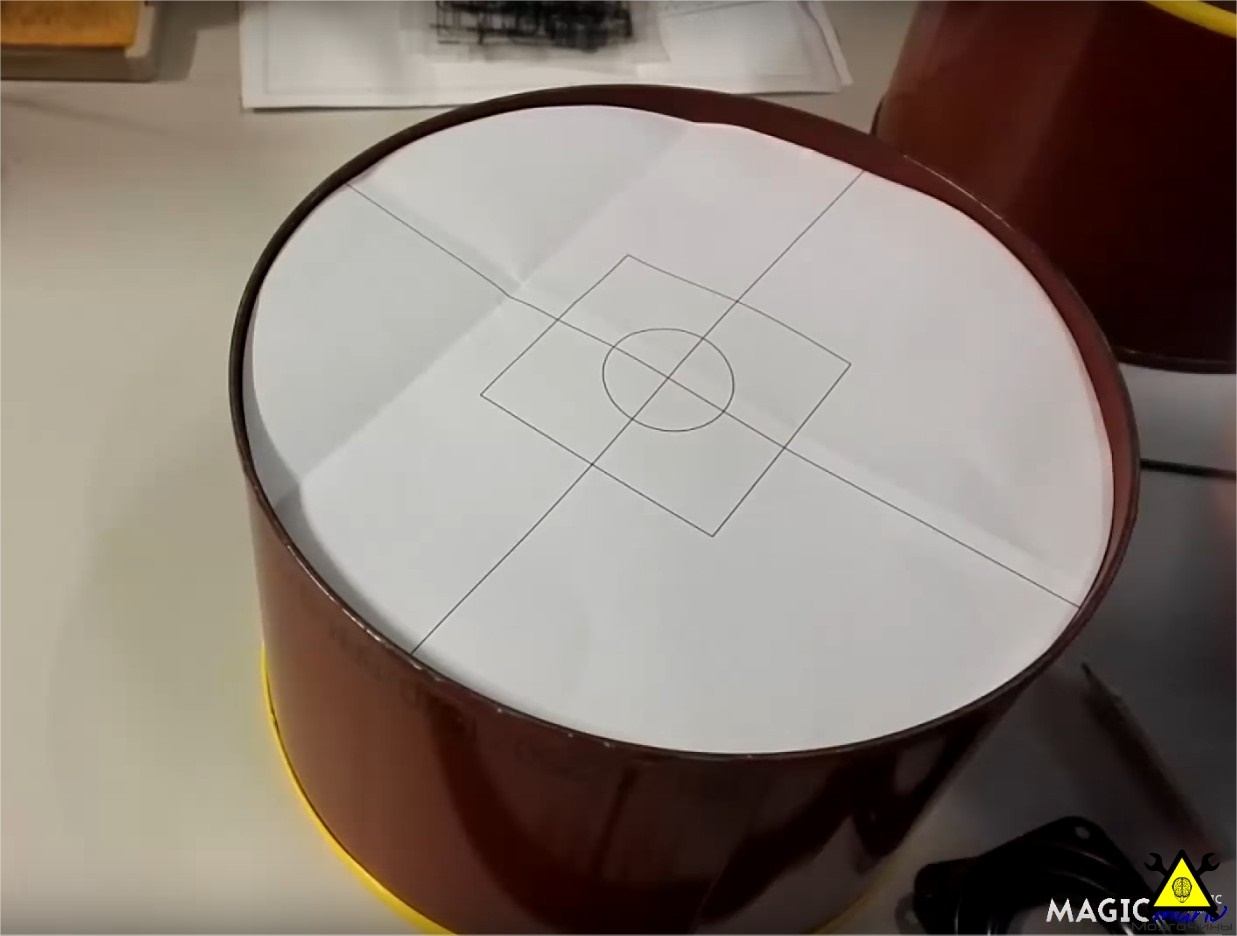

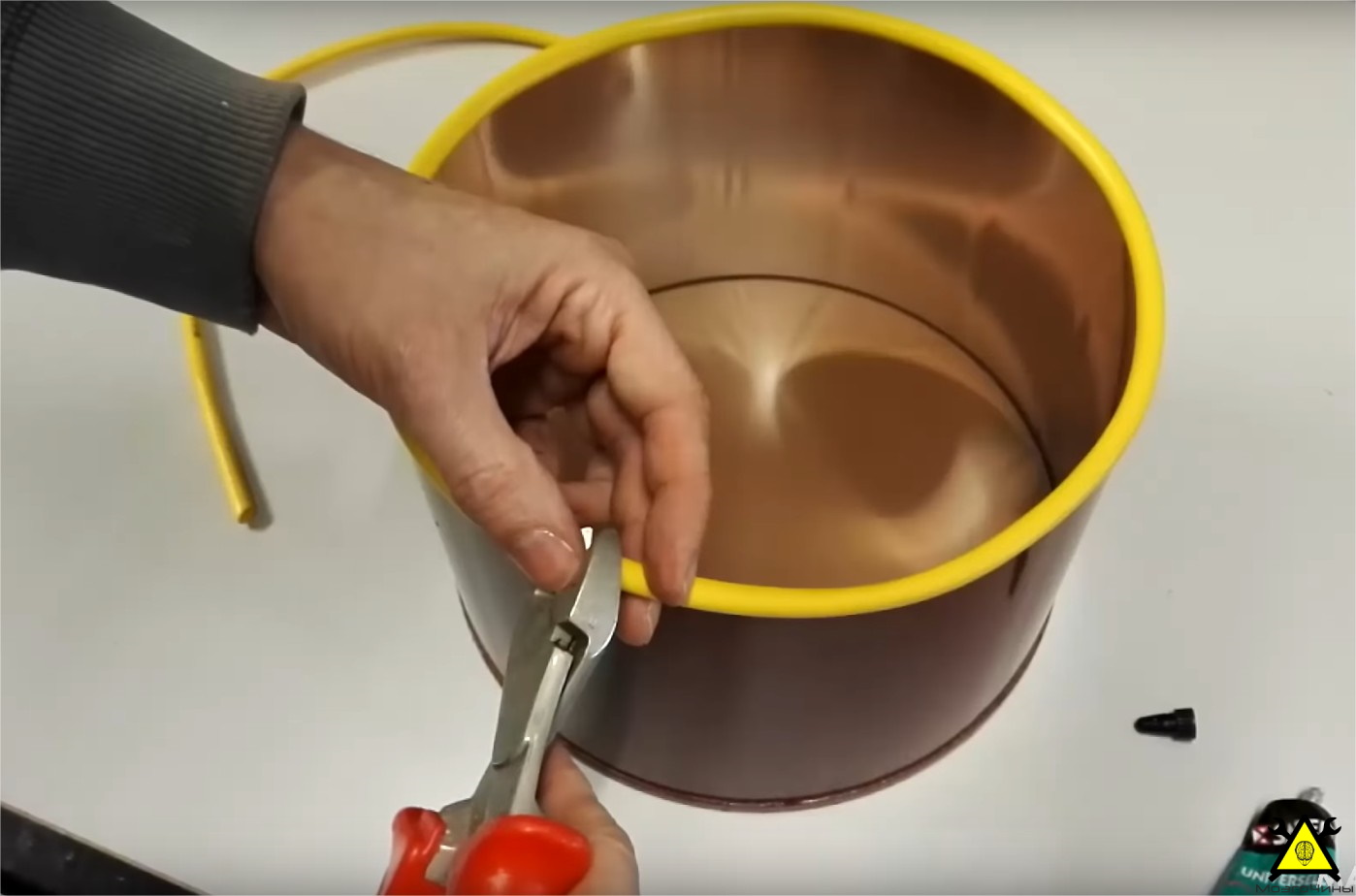

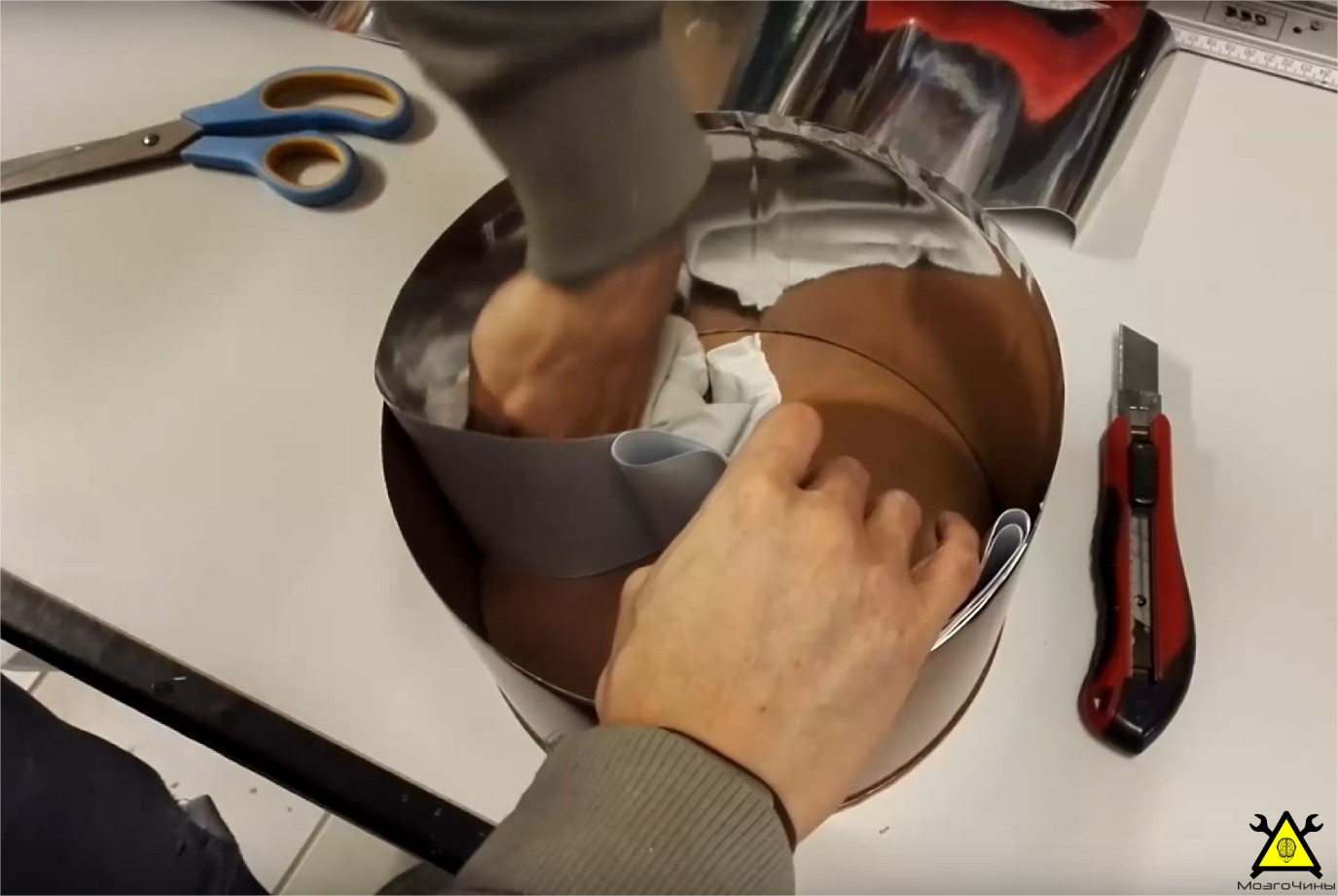

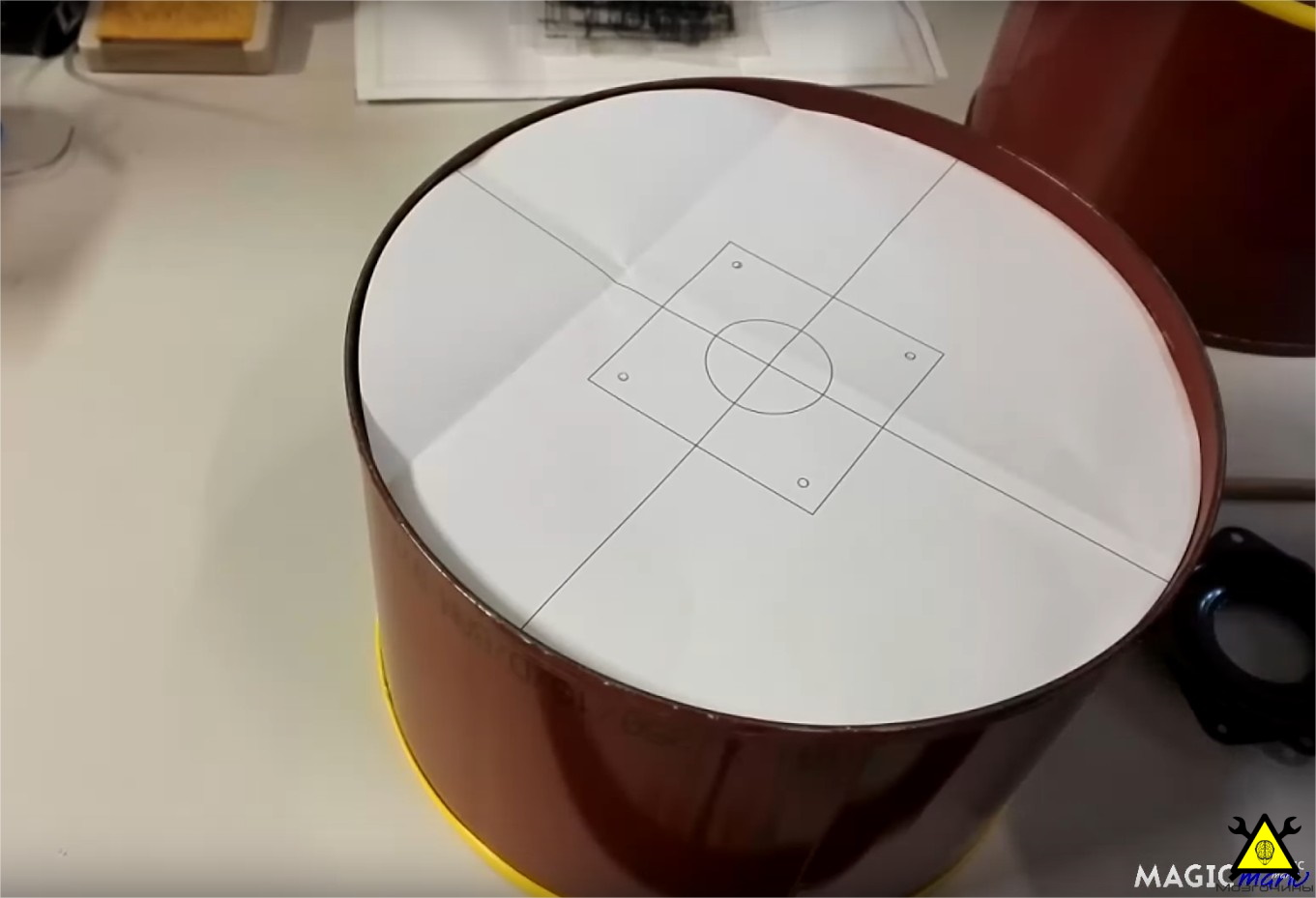

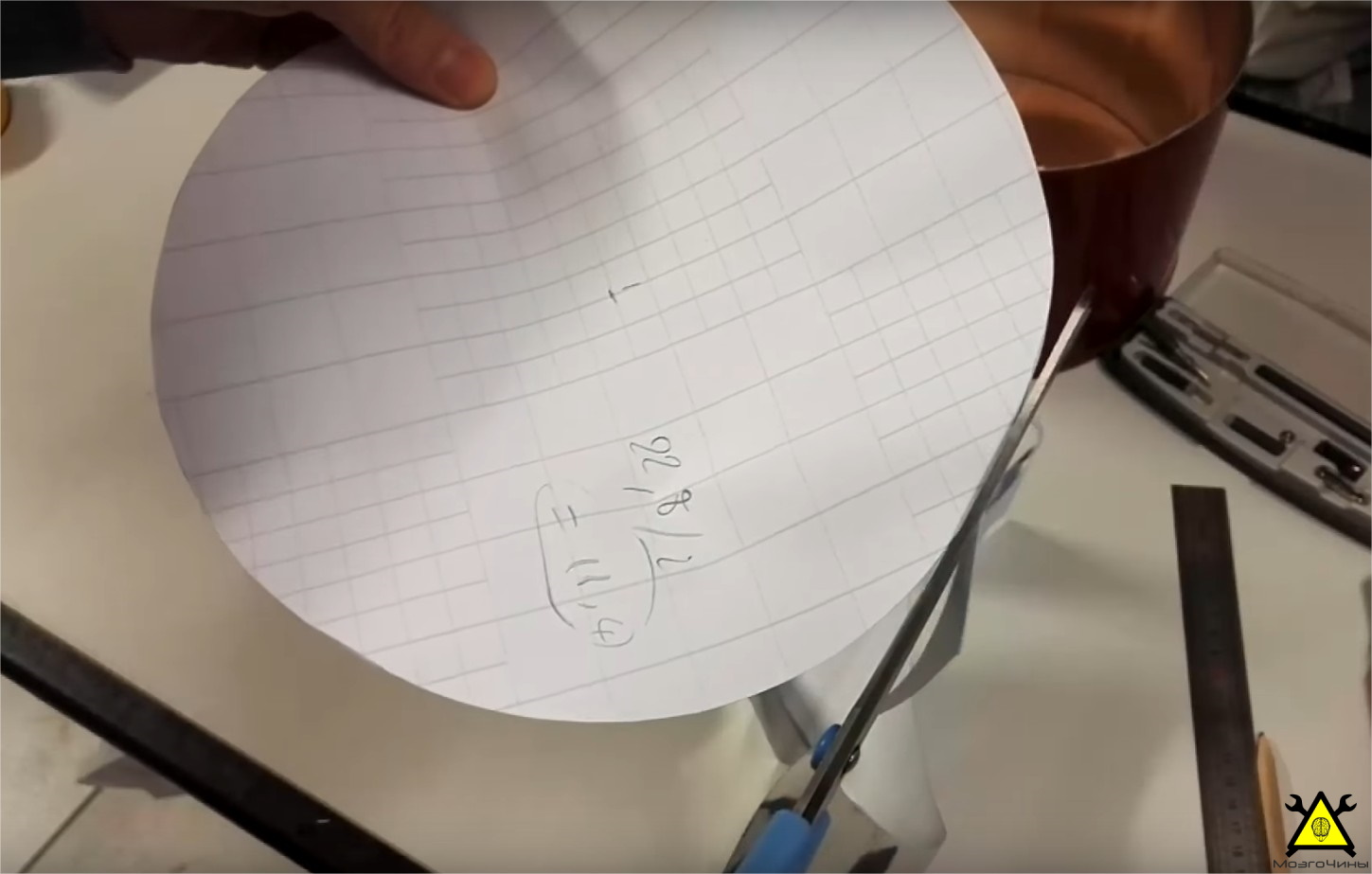

Барабан для стиральной машинки изготовлен из старой банки из-под краски. Обрезаем крышку и обклеиваем её изнутри имитацией хромированной пленкой. Края барабана обрамляем оплеткой от электрического кабеля. Для фиксации подшипника в центре, распечатаем шаблон под сверления.

Шаг 2: Дверь с иллюминатором

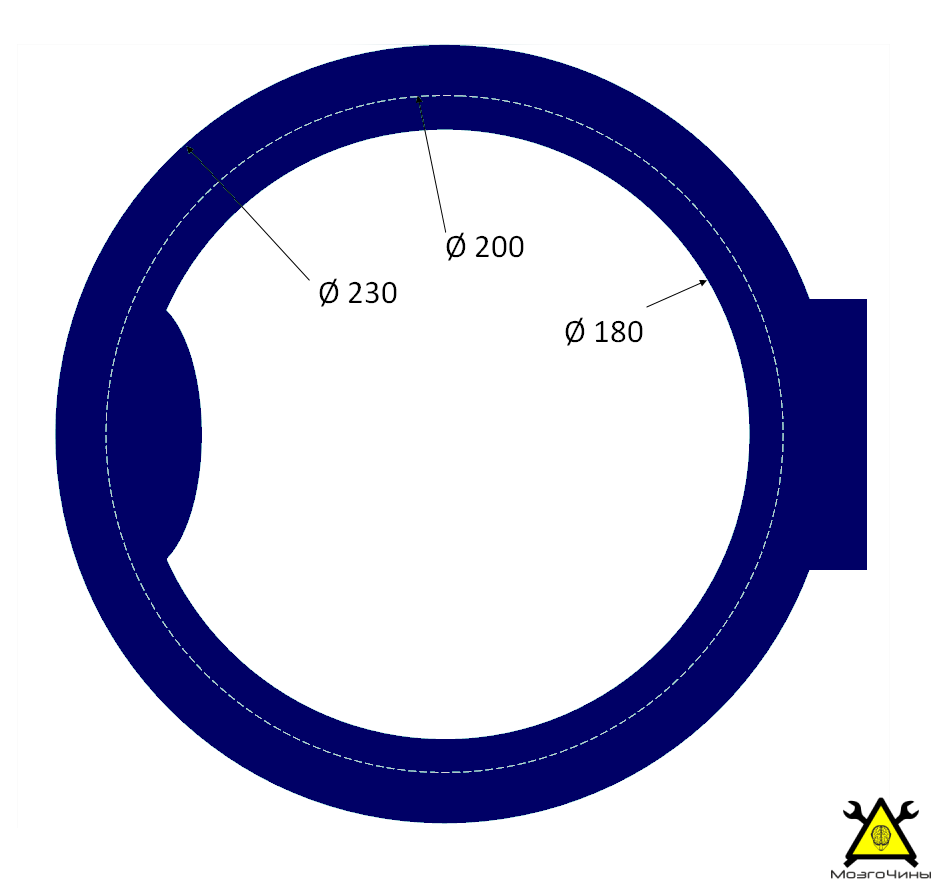

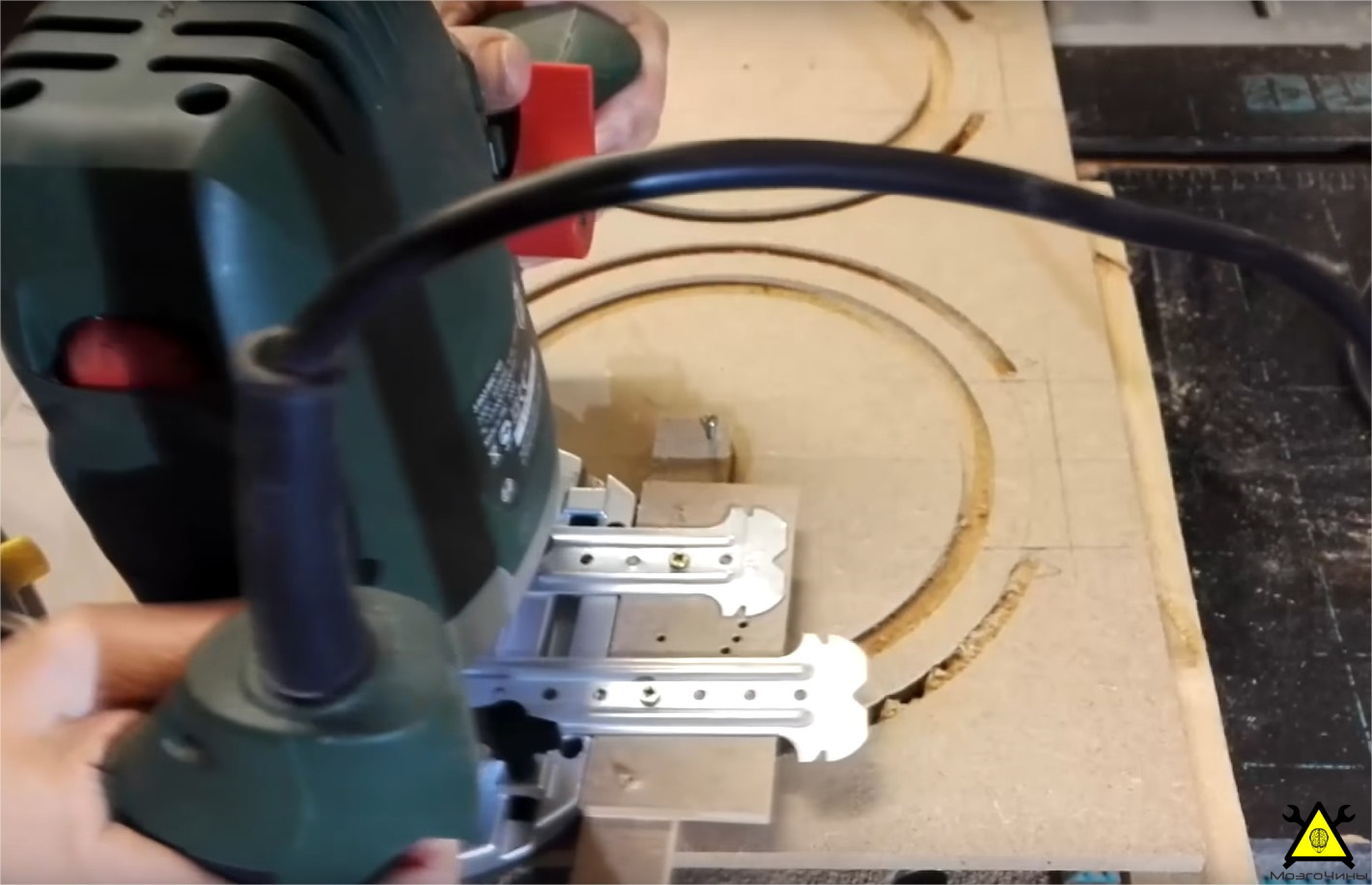

Дверь вырезается фрезером в 3 этапа:

• Первый круг, чтобы вставить иллюминатор;
• Второй круг для наружной резки;
• Третий круг для внутренней резки;

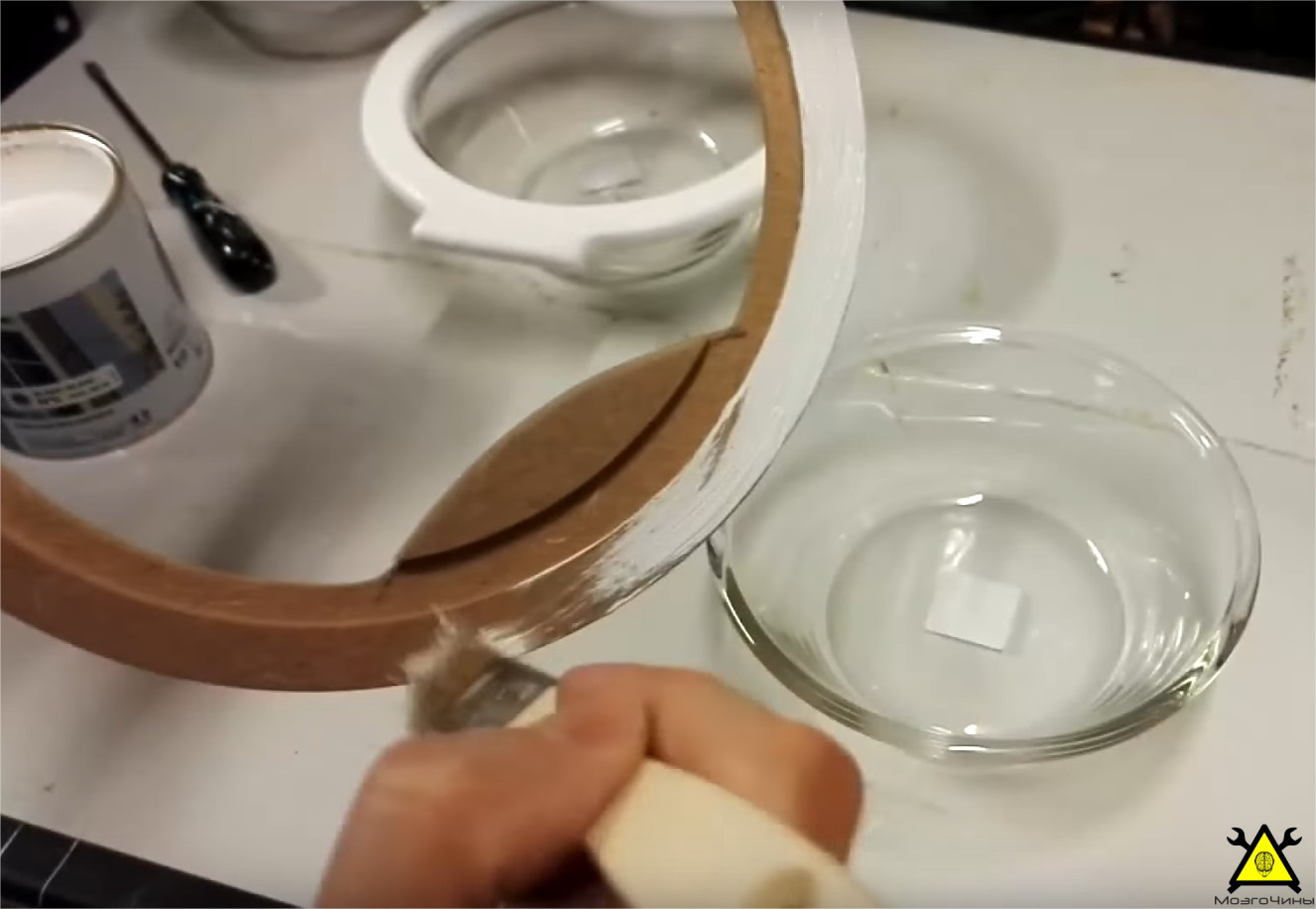

Контуры округляются подходящим резцом. Для иллюминатора будем использовать миску для сервировки

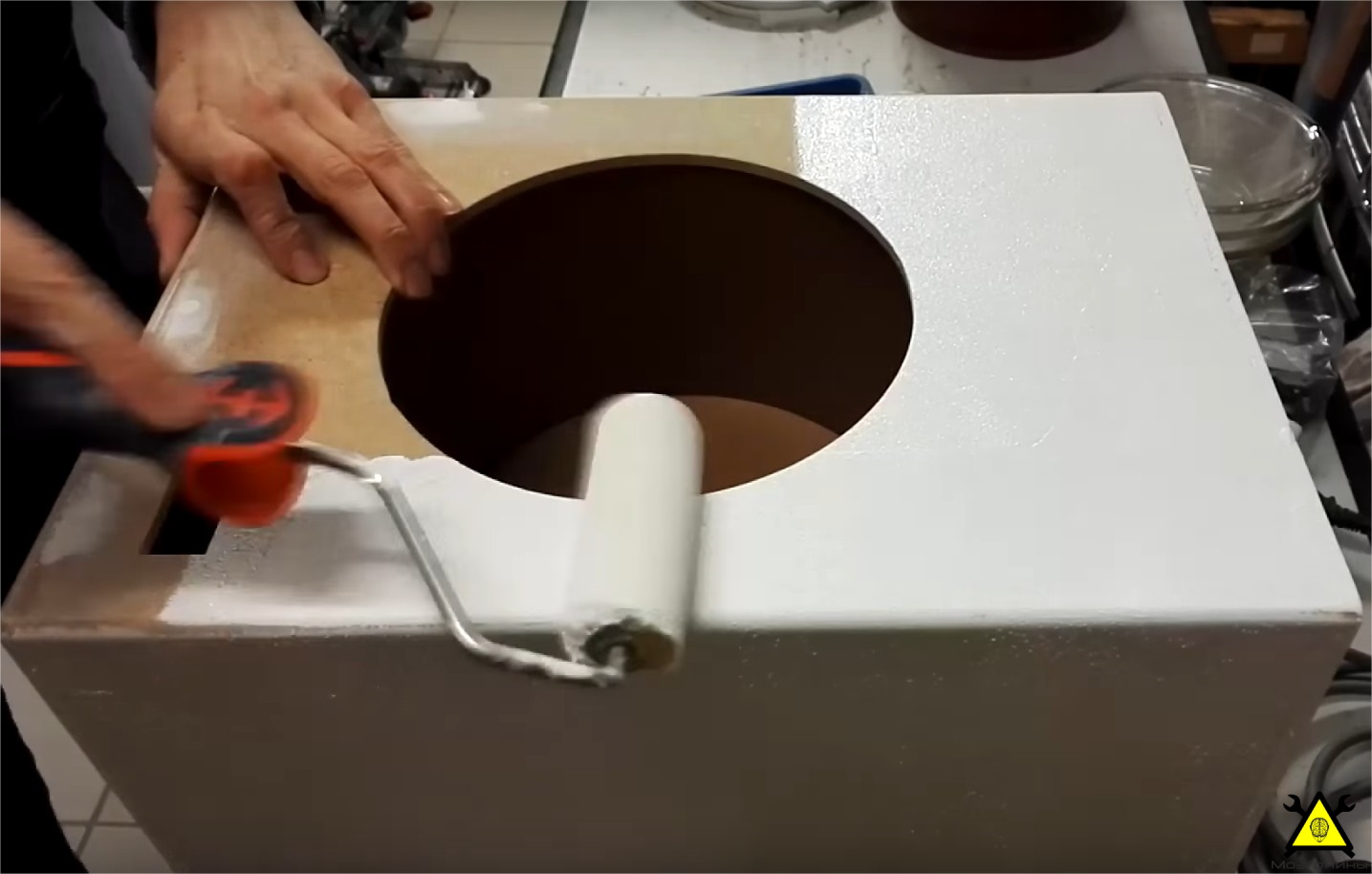

Шаг 3: Каркас

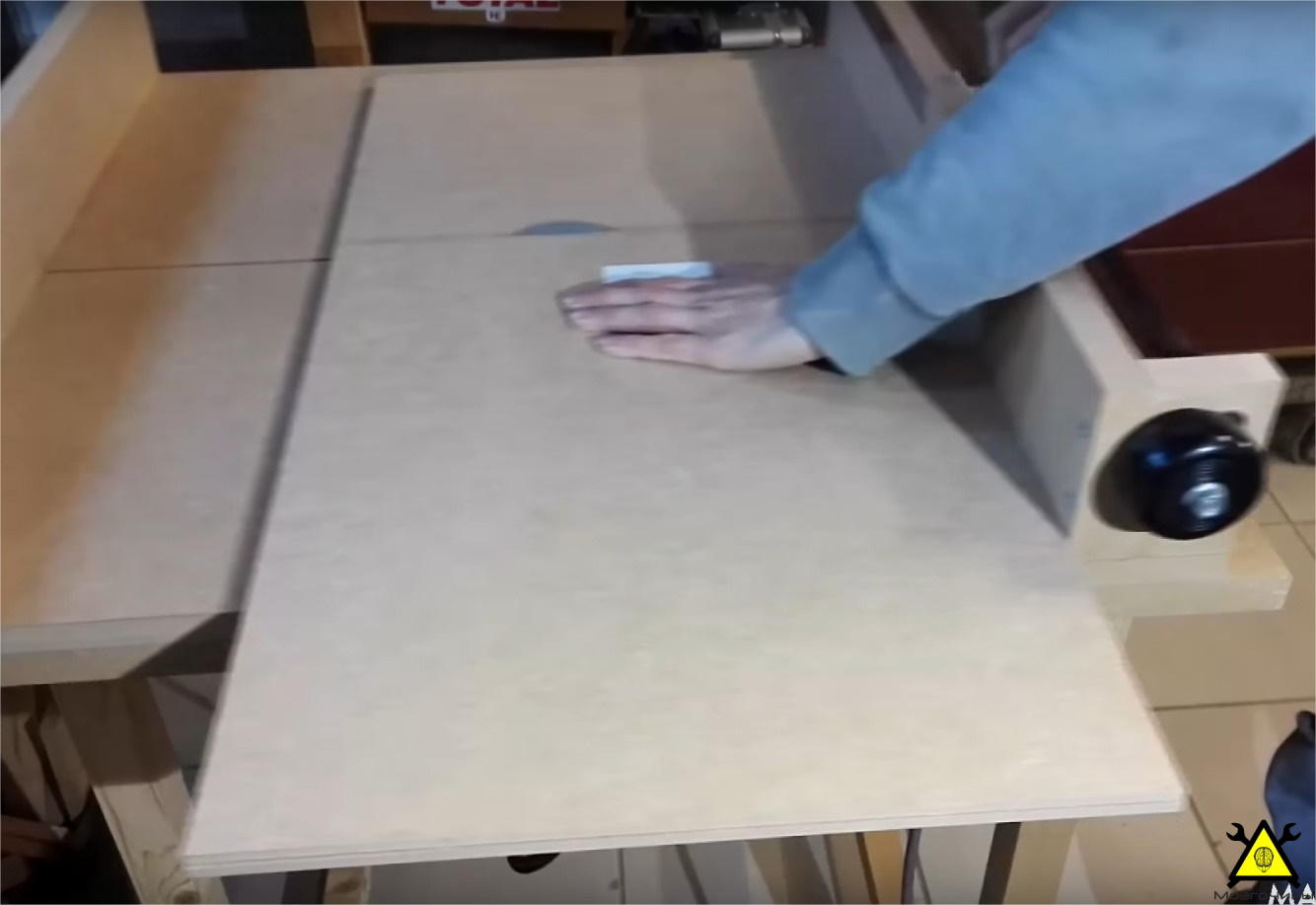

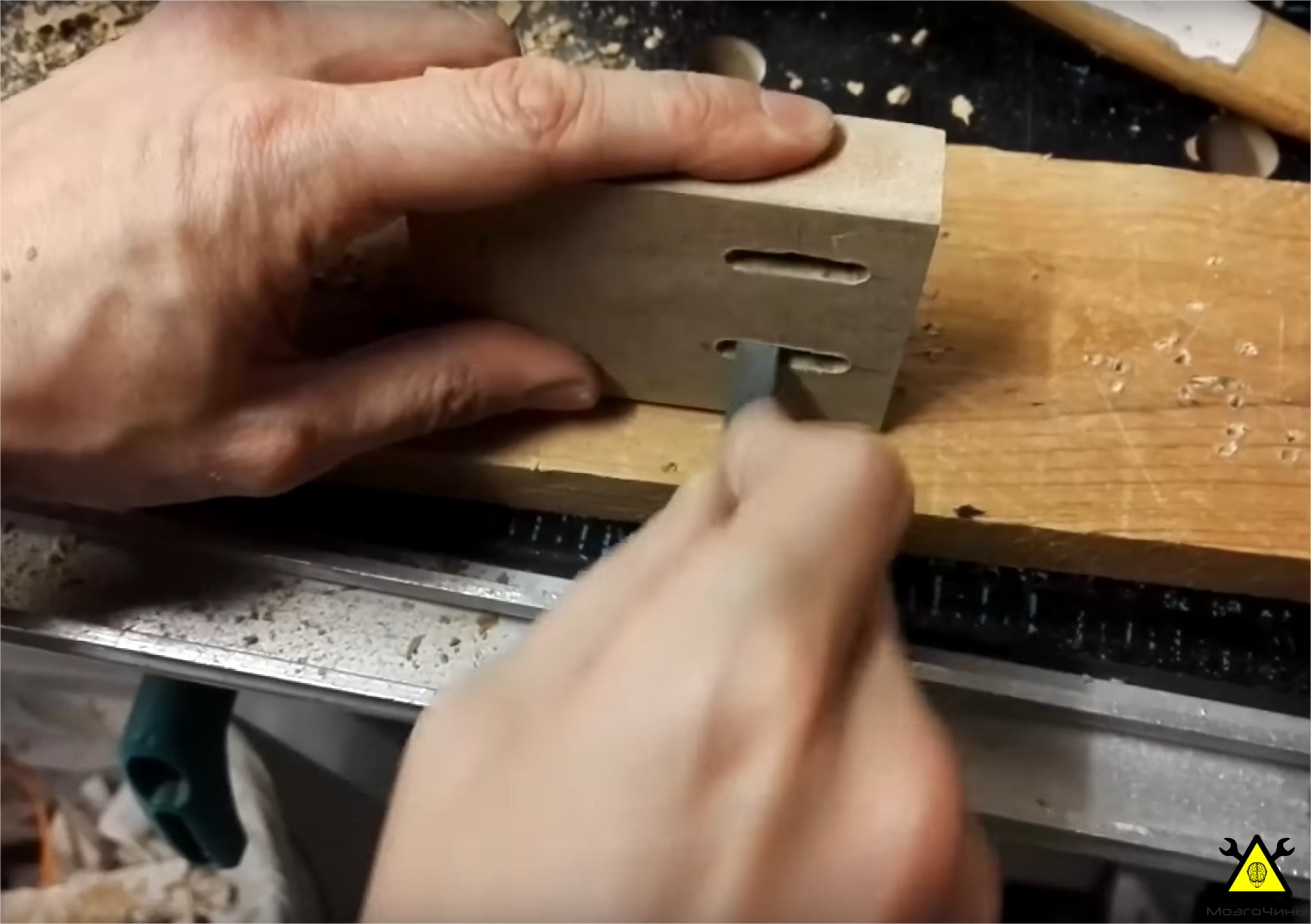

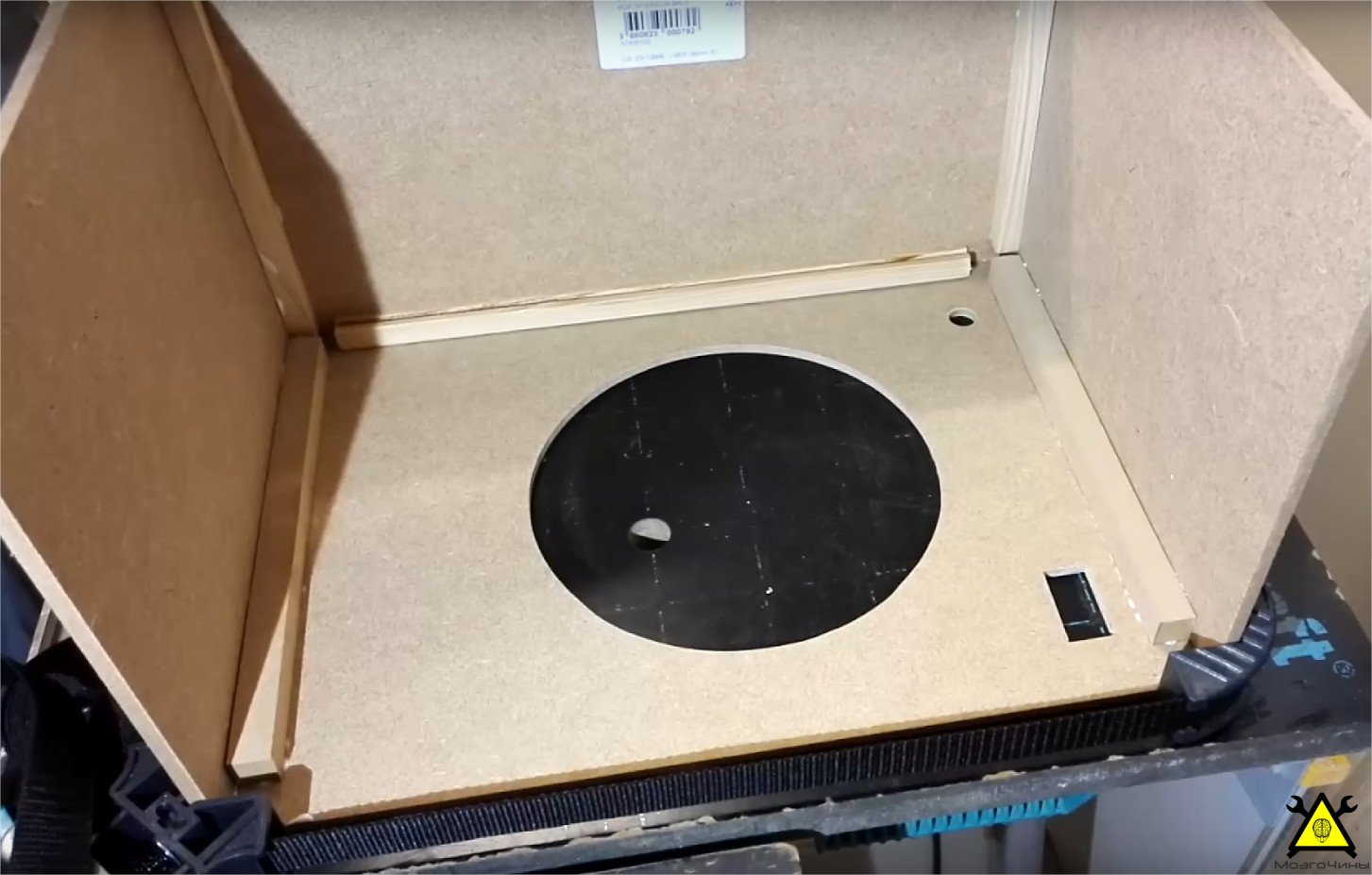

Каркас машины изготовлен из 6 мм МДФ. На лицевой части вырезаем отверстие под дверь с иллюминатором. Каркас собирается с помощью столярного клея и крепежа. Затем все красится 2-мя слоями белой краски.

Шаг 4: Датчик открытия

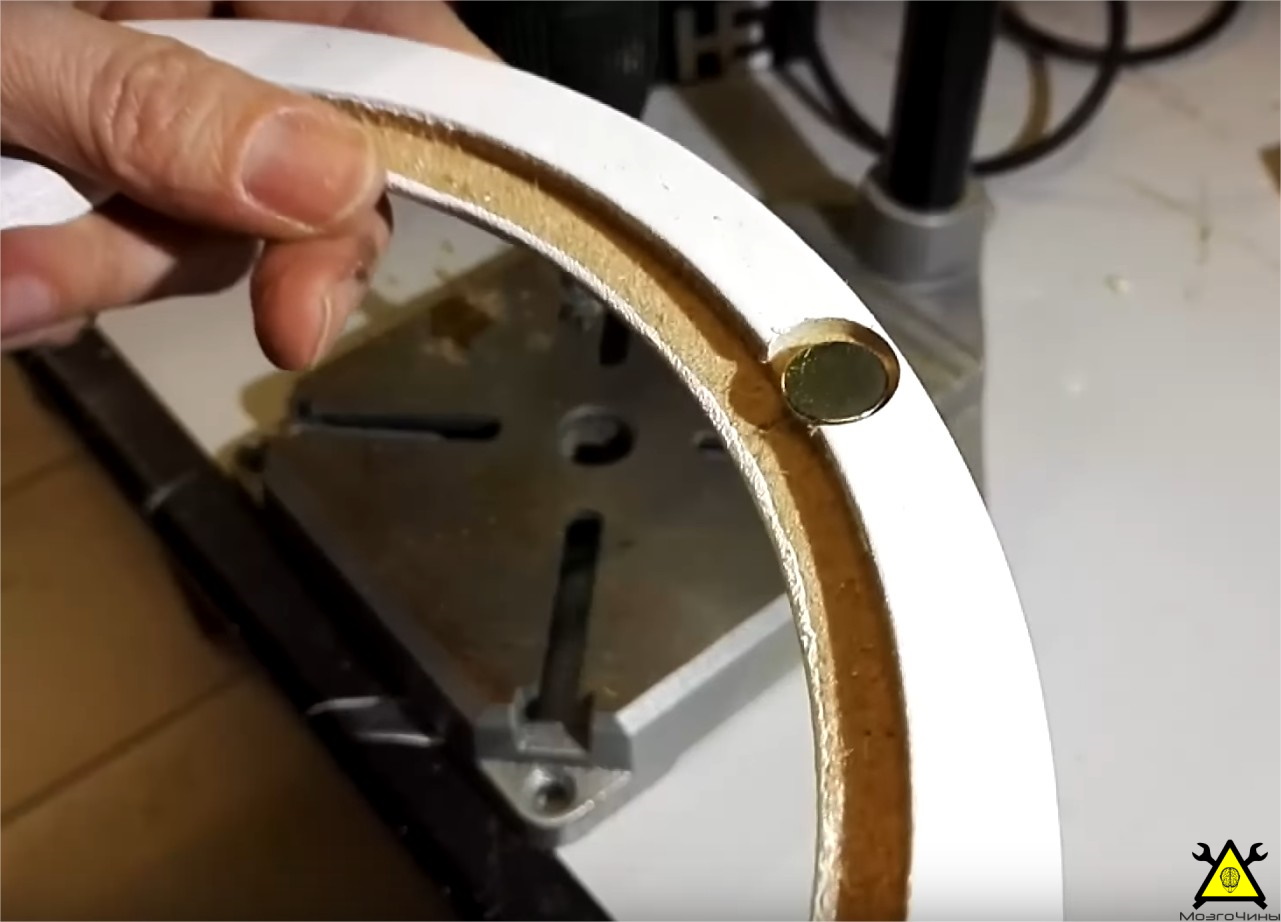

Для сигнализации открытие двери, закрепим датчик (геркон) за фасадом и магнит на двери.

Шаг 5: Сборка

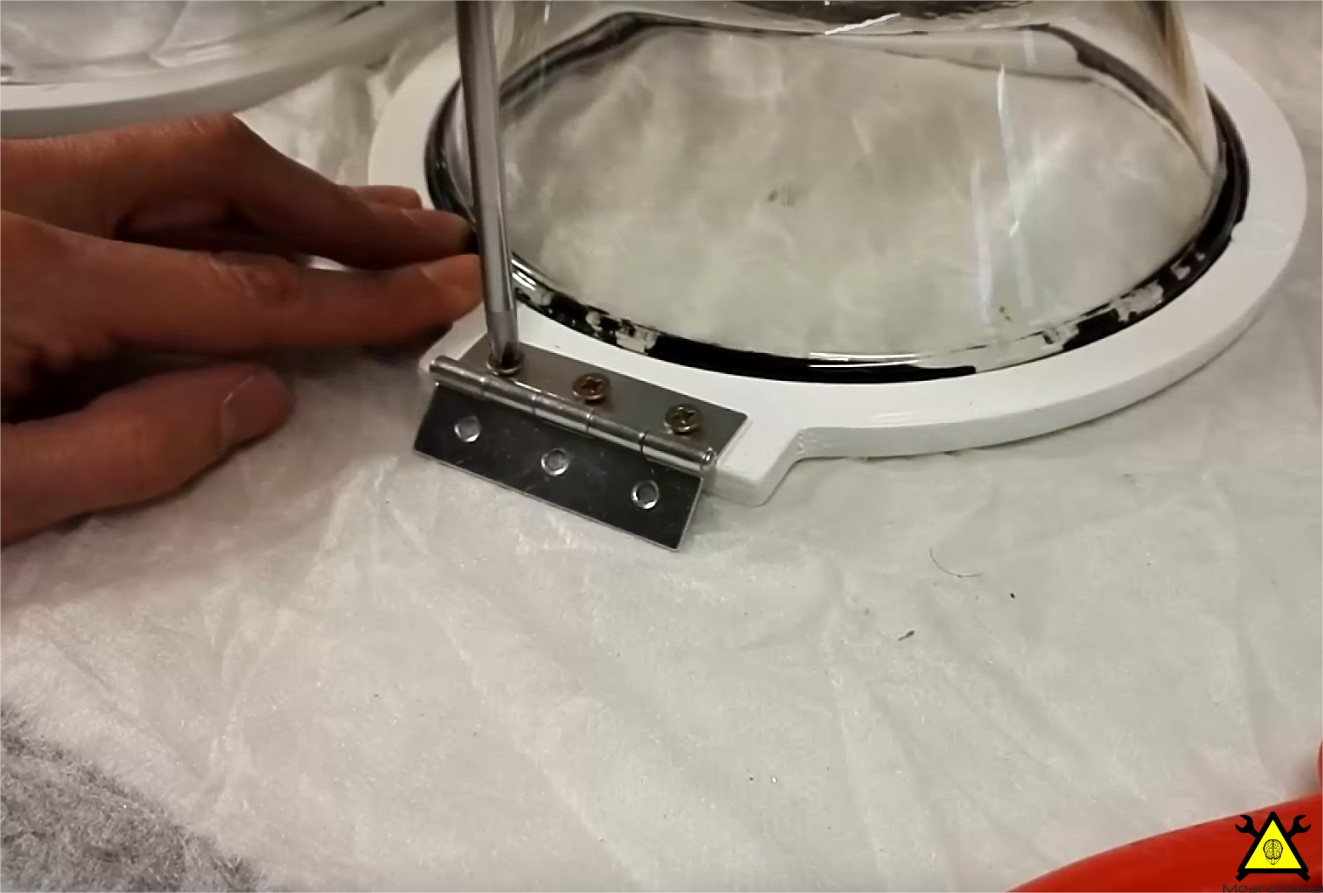

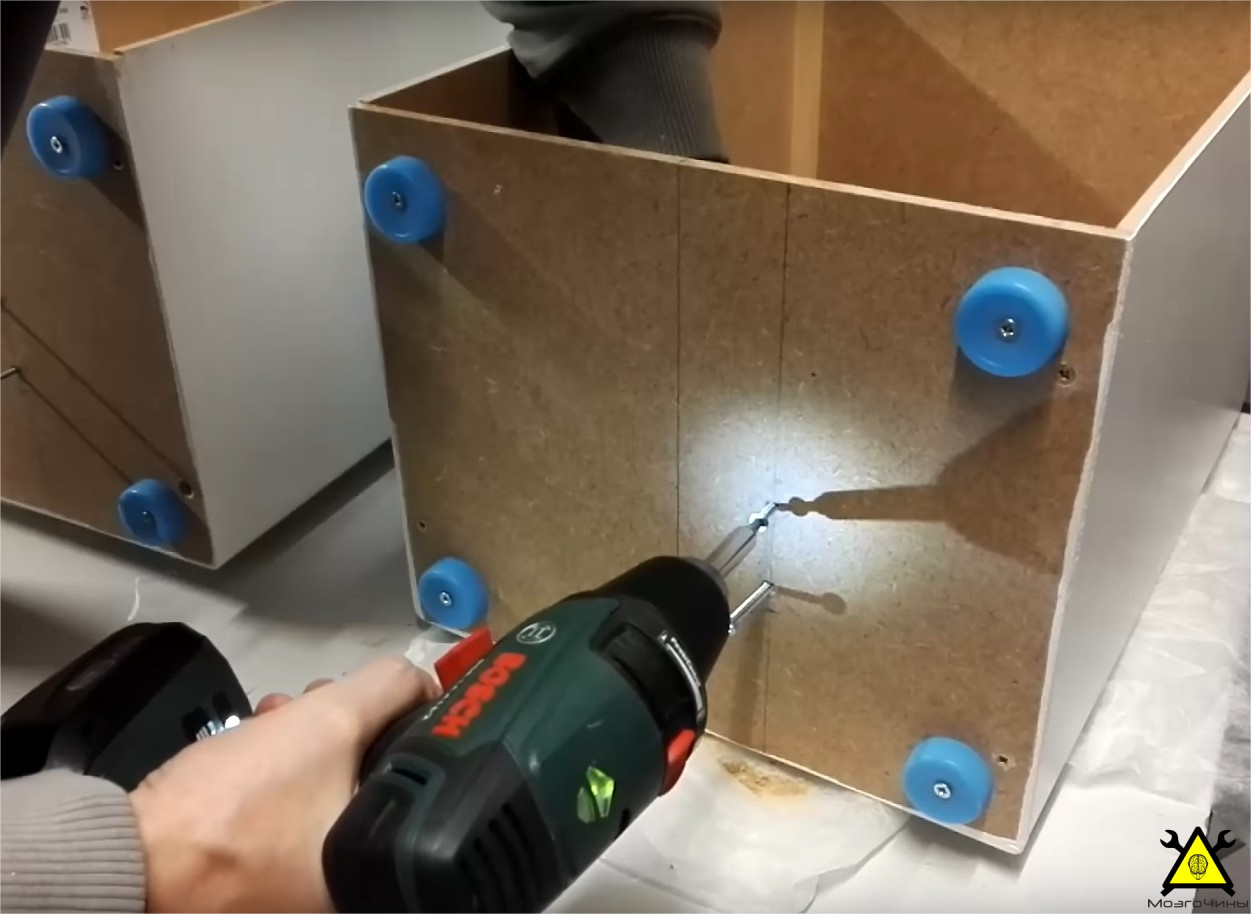

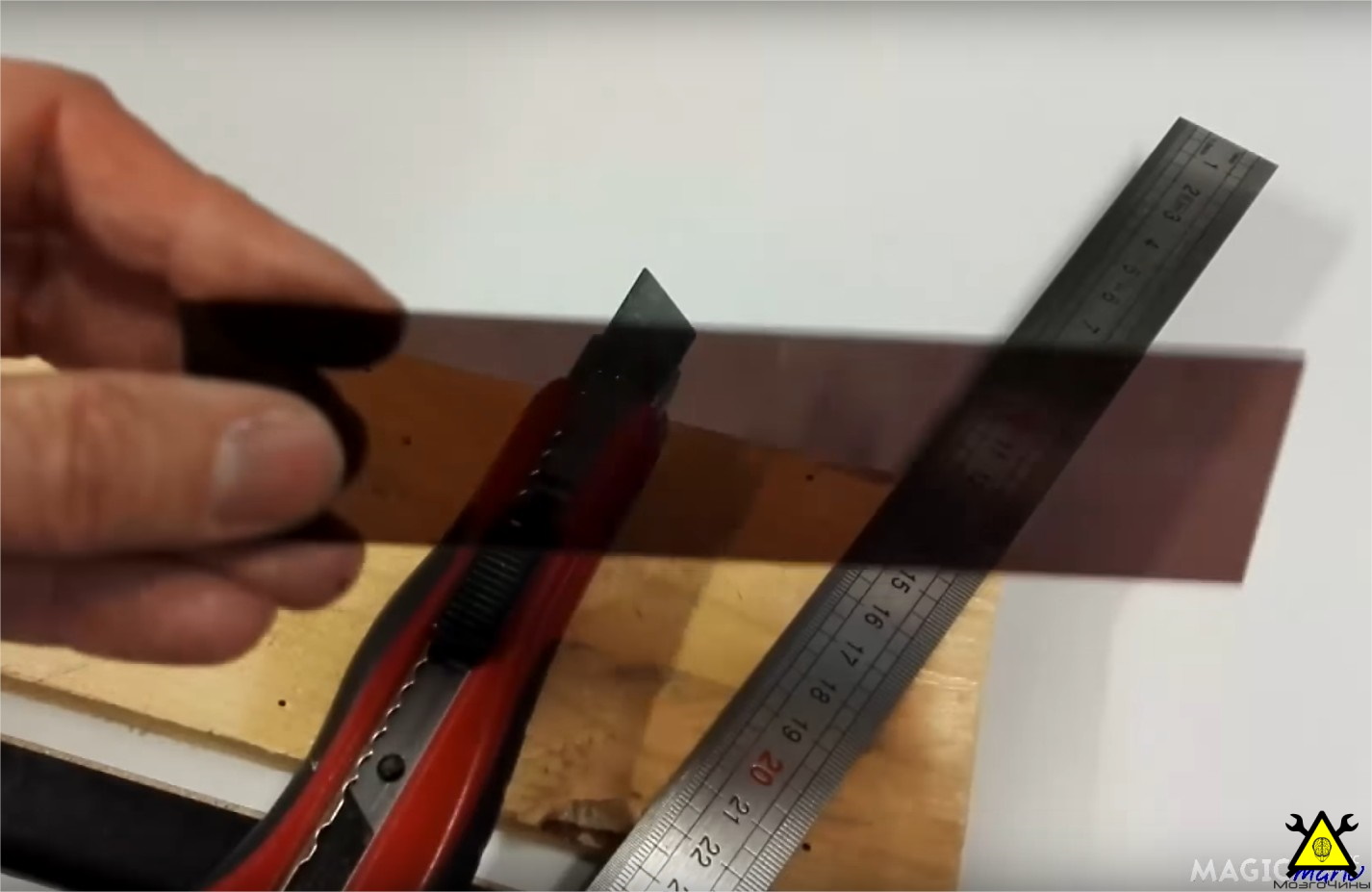

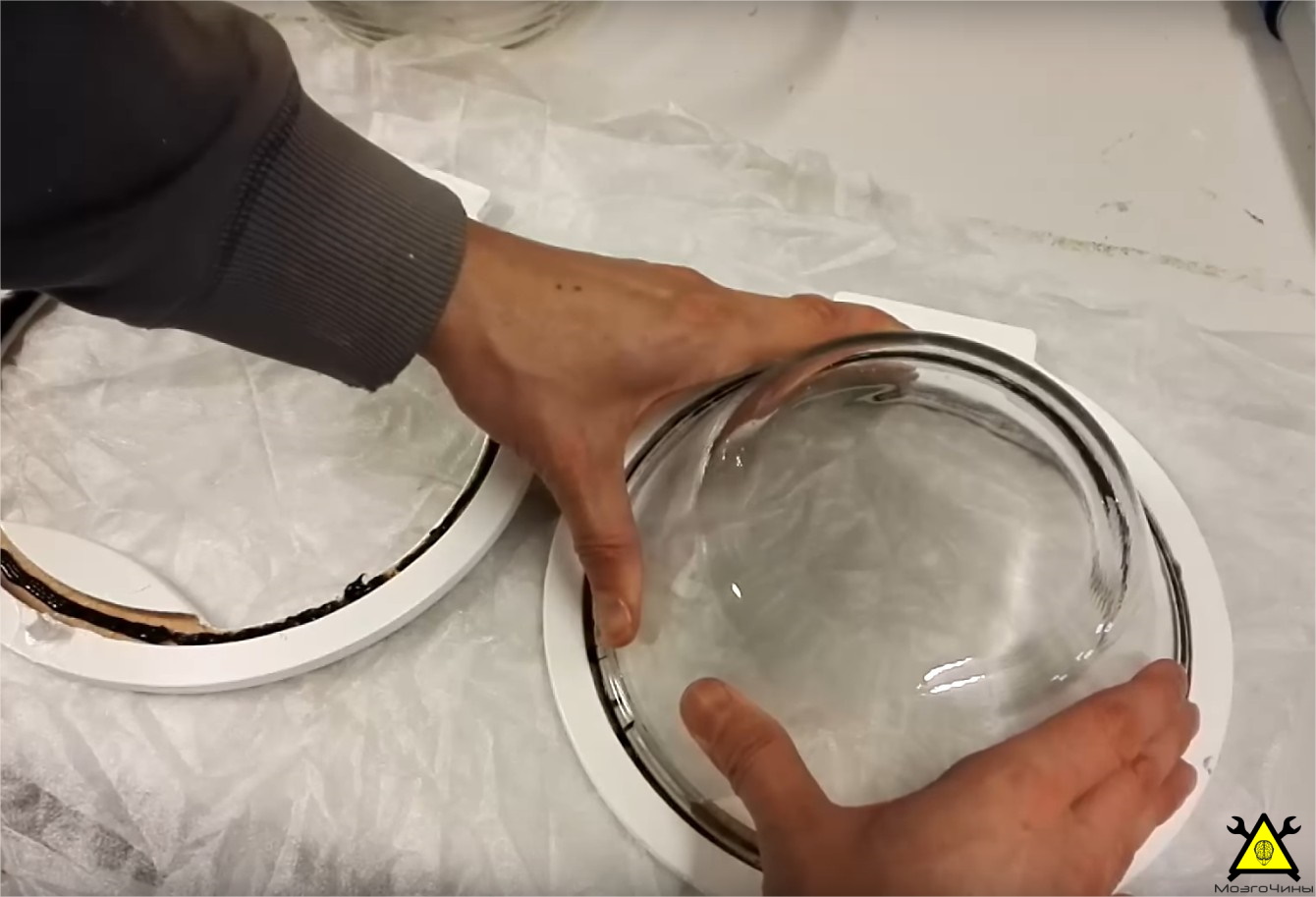

Ножки сделаны из крышек от пластиковых бутылок. Иллюминатор вклеивается с помощью клея для лобового стекла. Закрепляем петлю. Прикрепляем красный пластик в окошке дисплея.

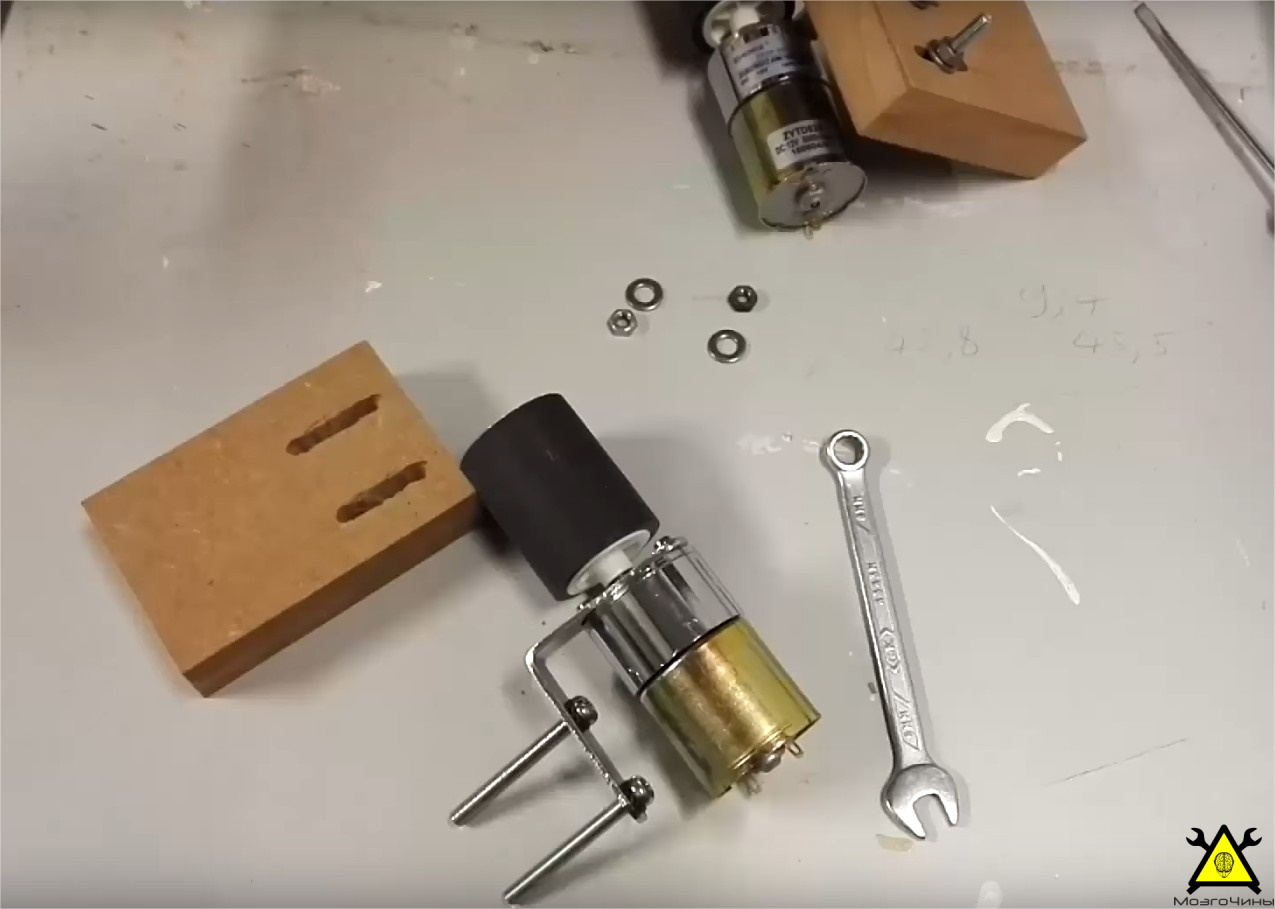

Шаг 6: Мотор

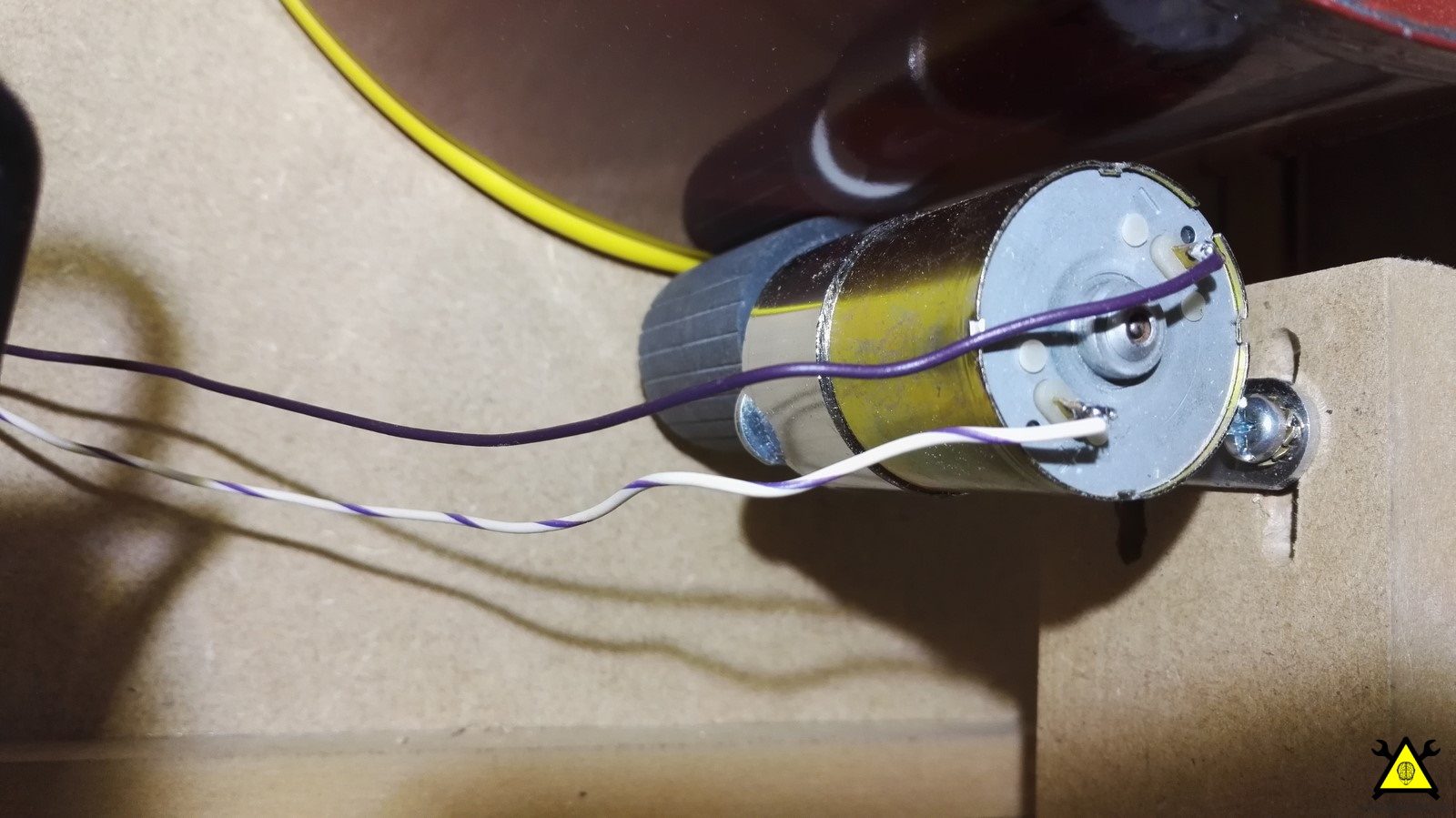

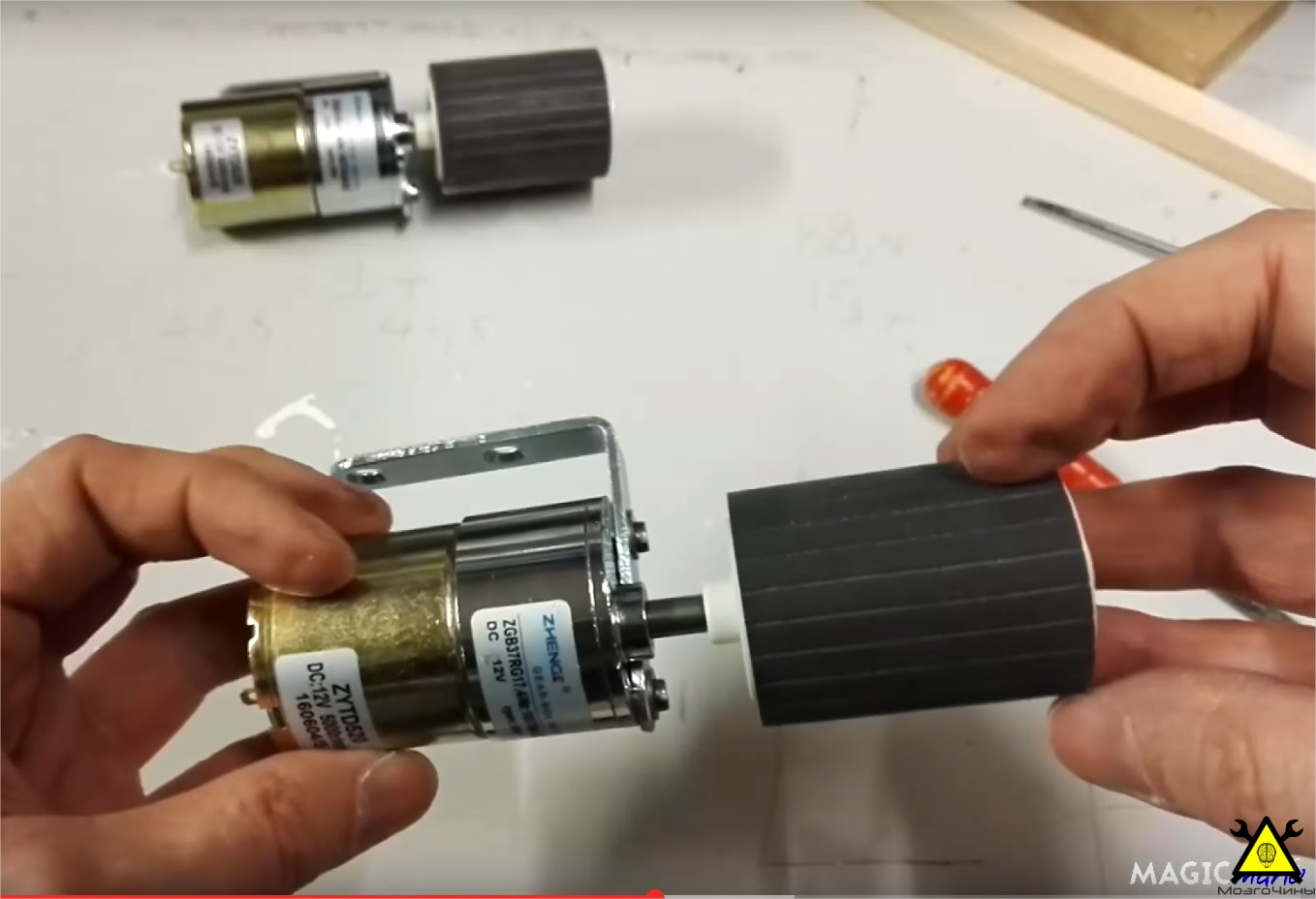

Для вращения барабана будем использовать мотор-редуктор с резиновым валиком, снятым со старого принтера.

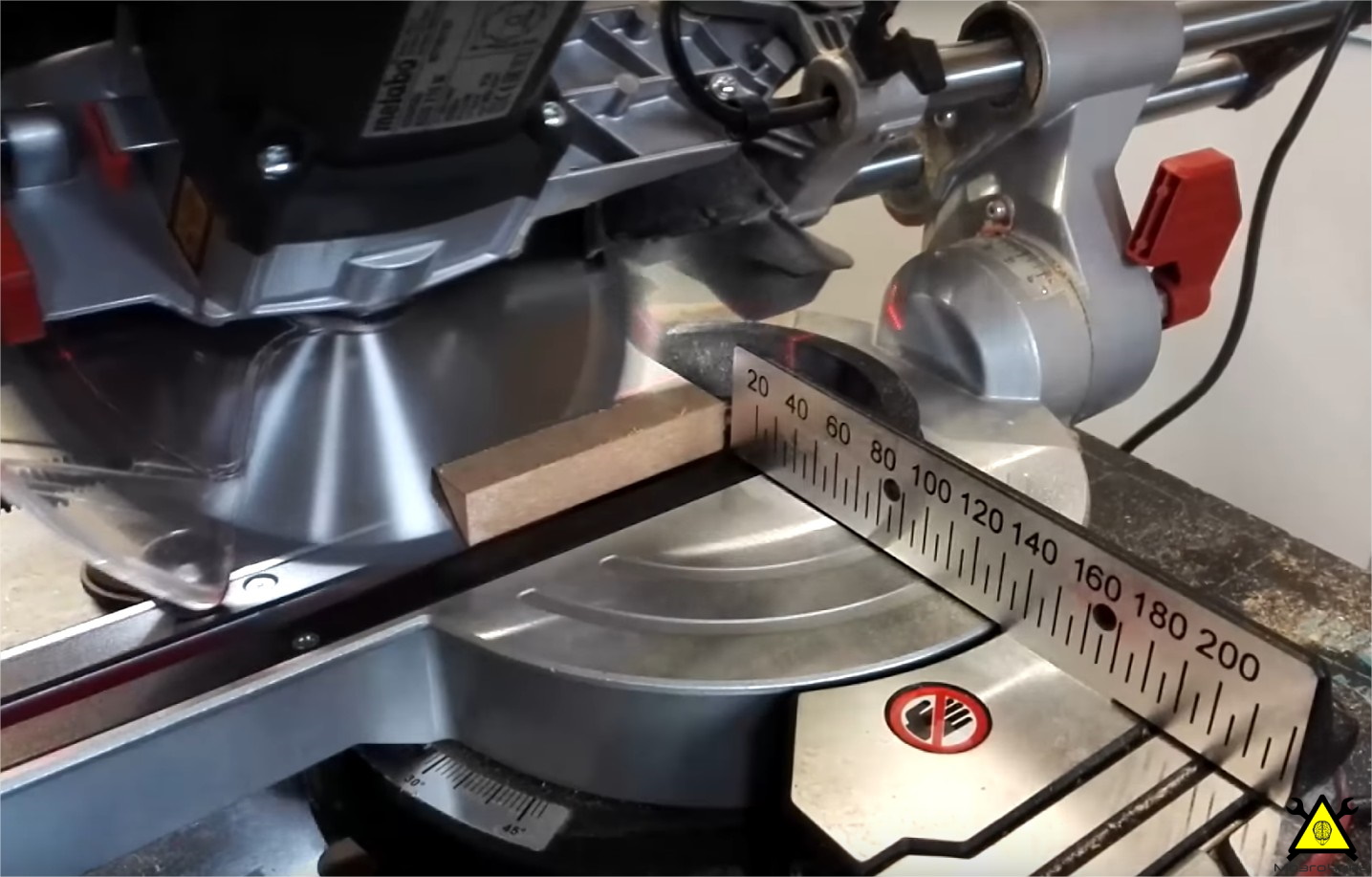

Для регулировки давления на барабан, установим регулируемый по высоте кронштейн.

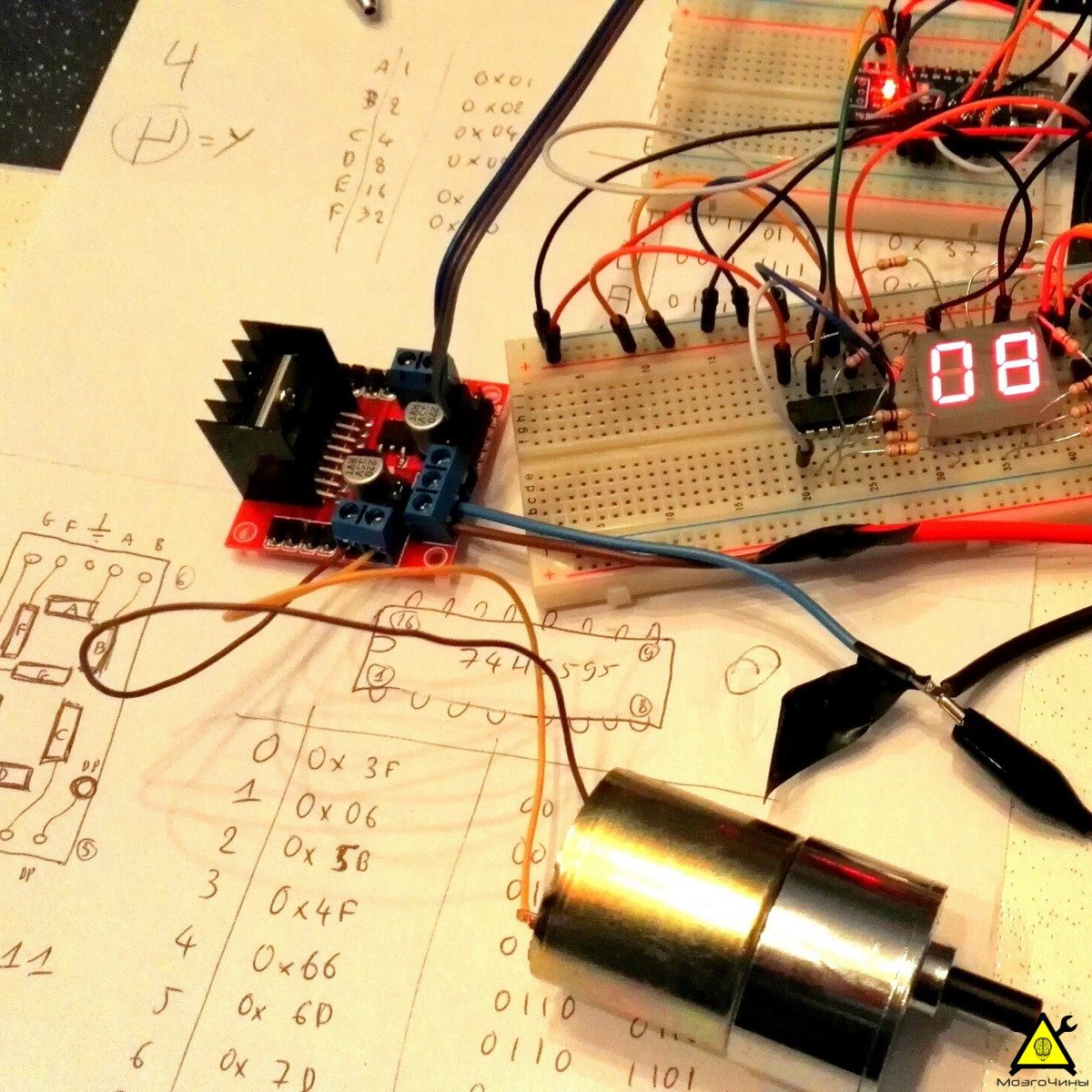

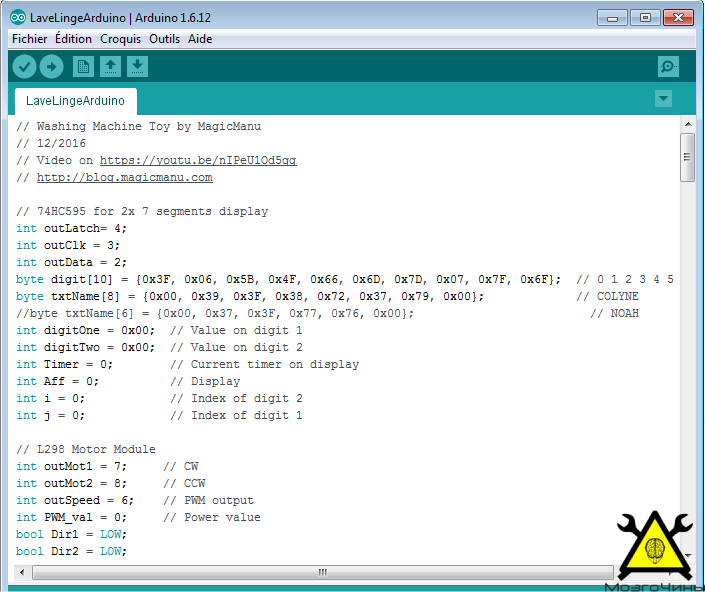

Шаг 7: Электроника

Для подключения дисплея можно ознакомится со статьей madebyjoe.

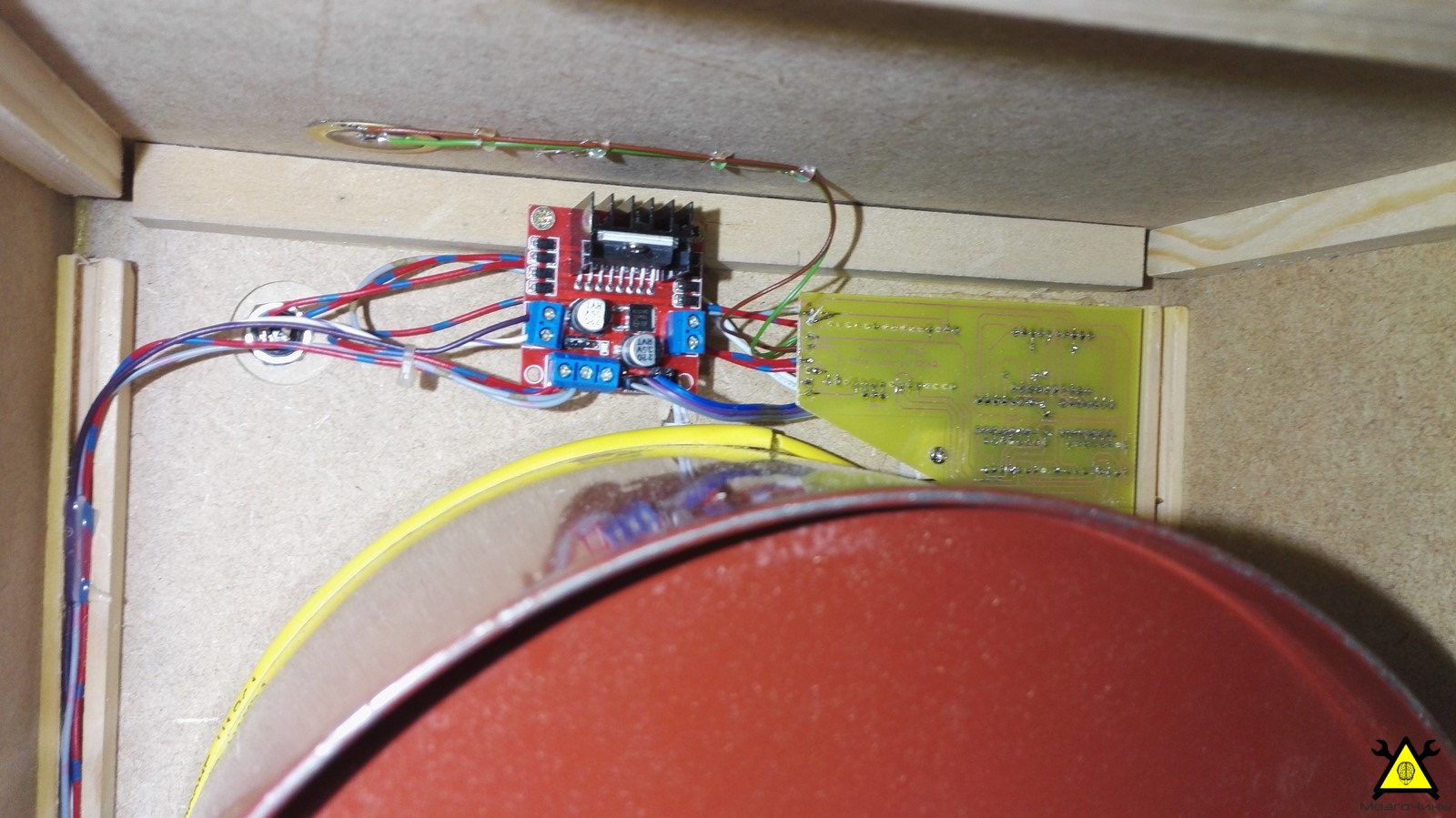

Для управления двигателем использовался модуль L298n. Уберем индикатор питания из Arduino и L298, чтобы сохранить заряд батареи.

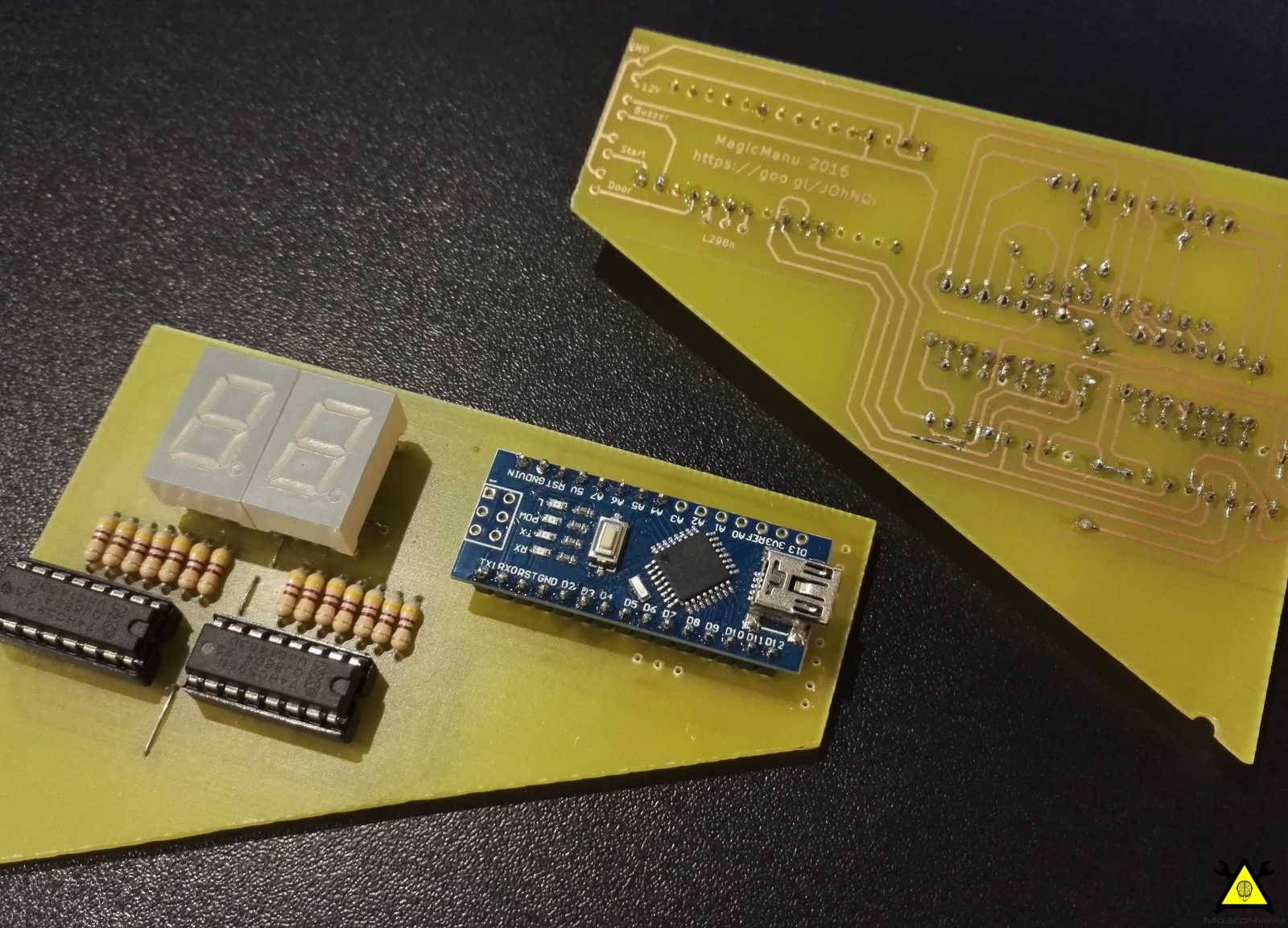

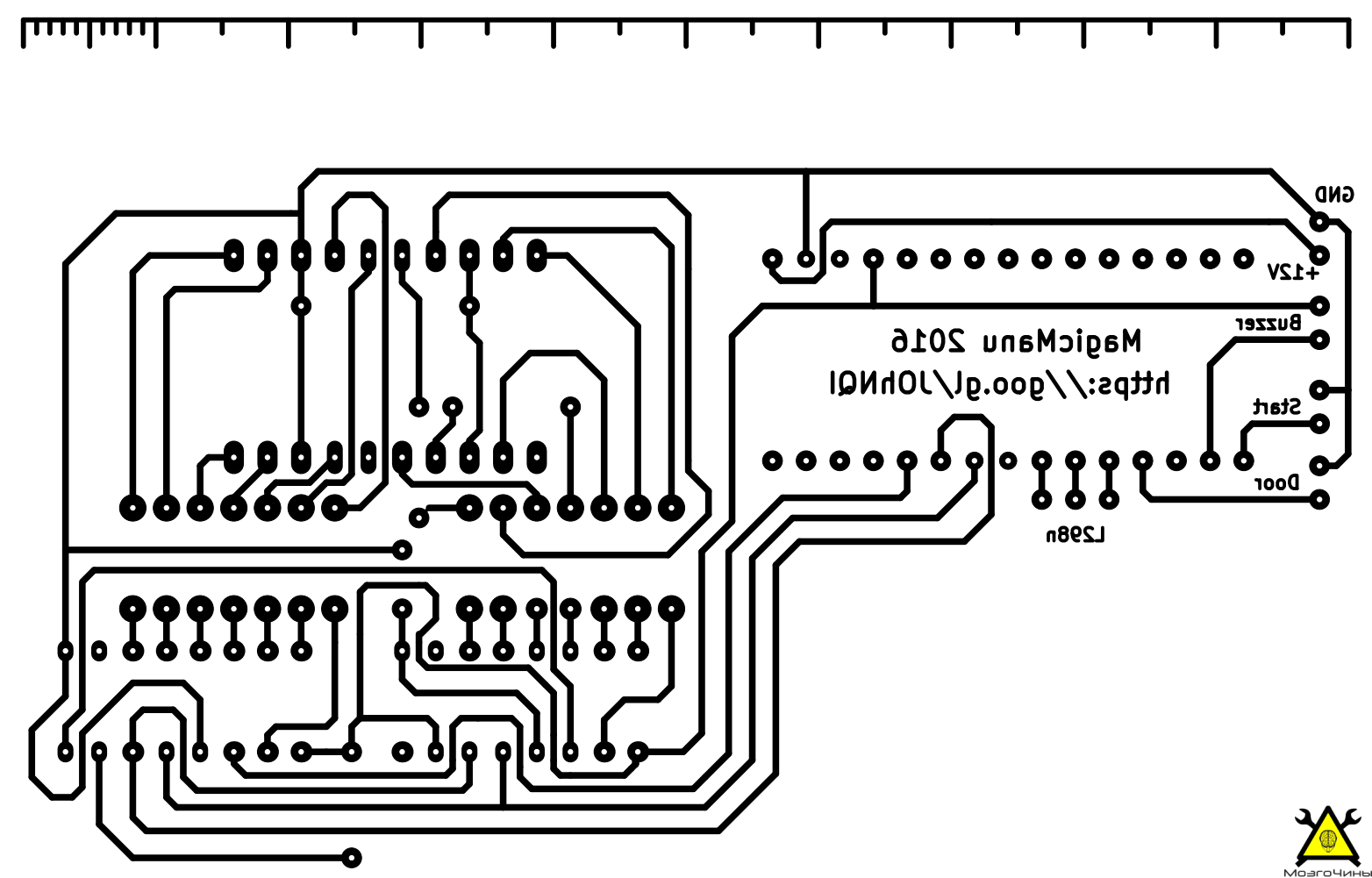

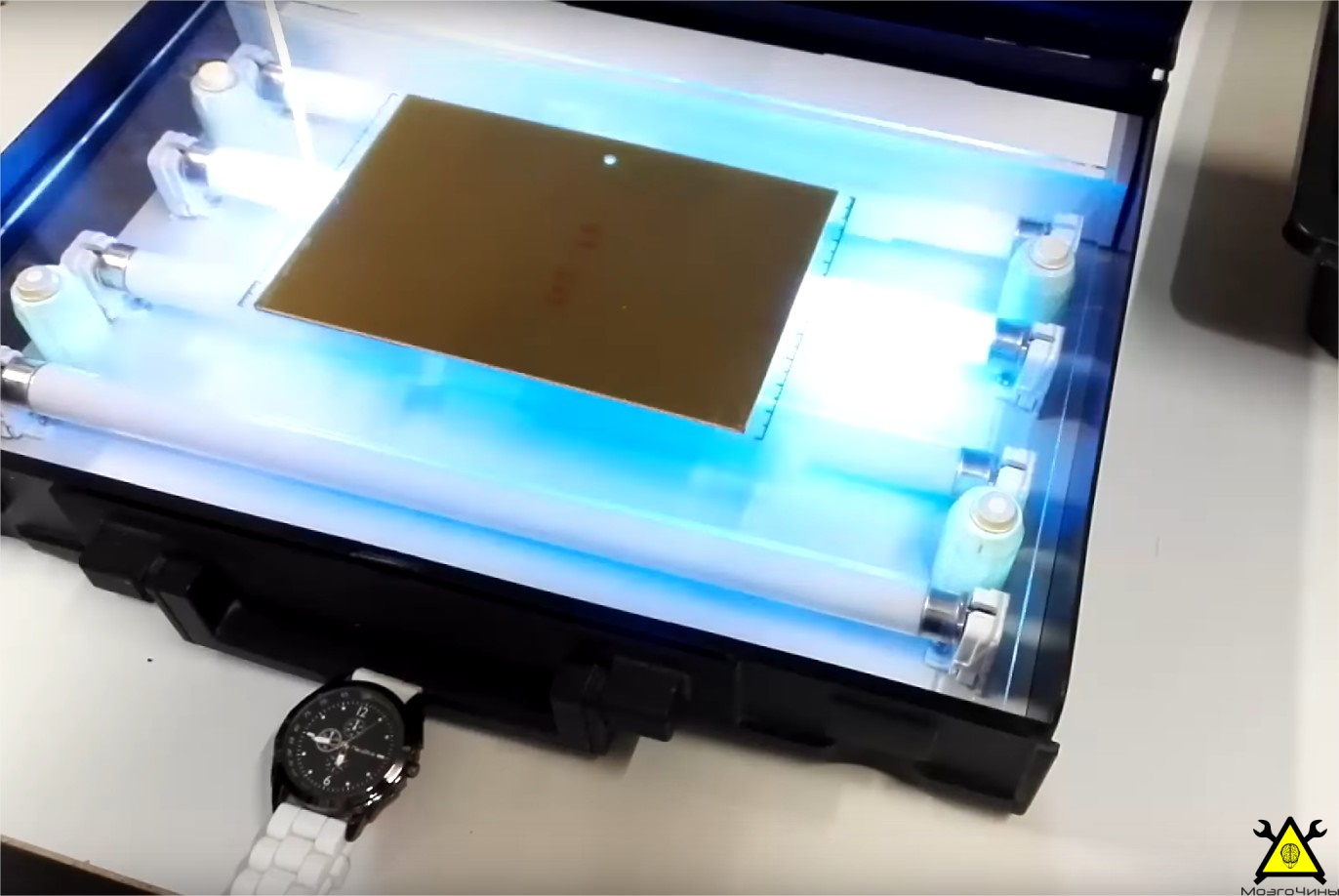

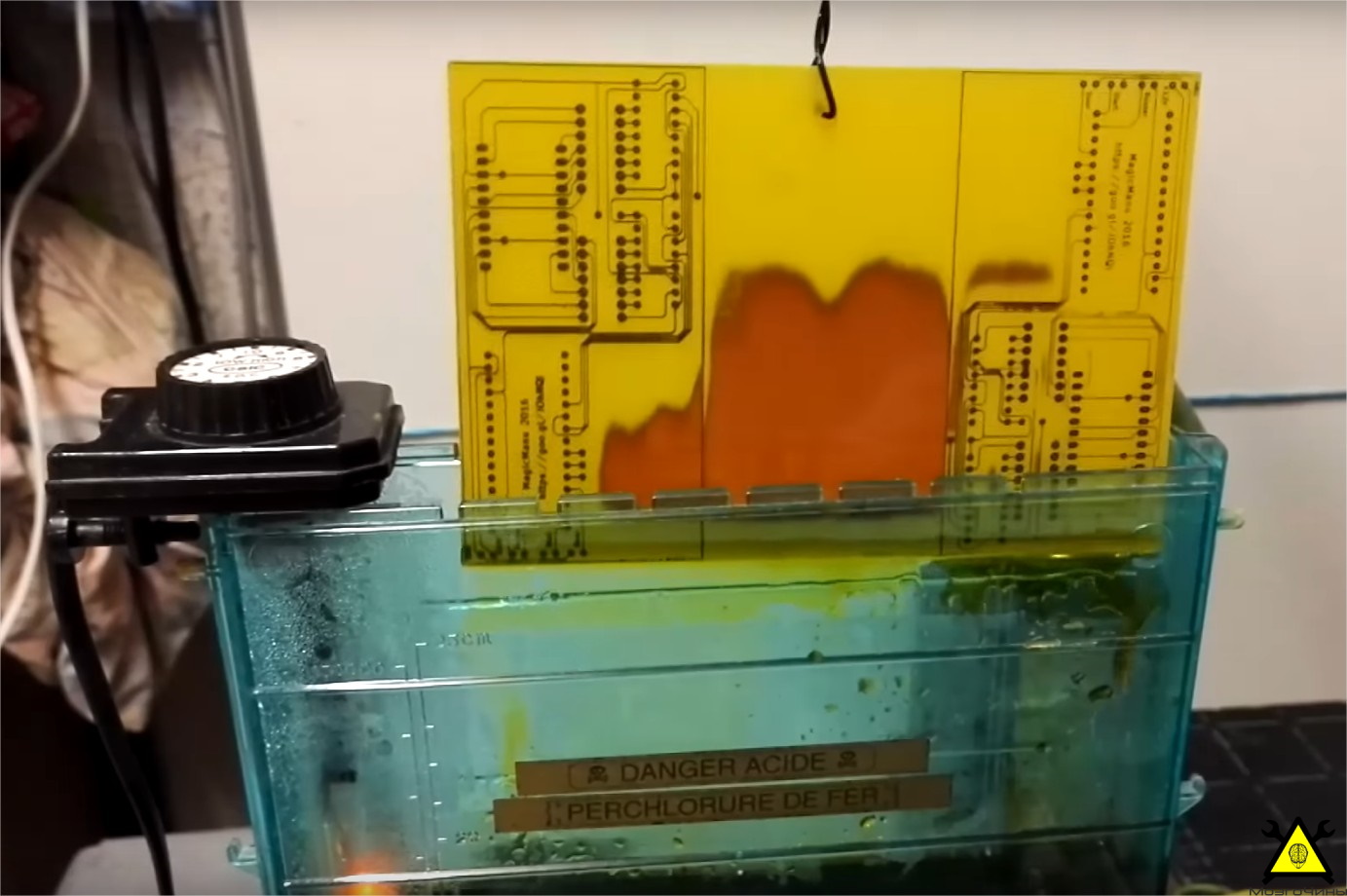

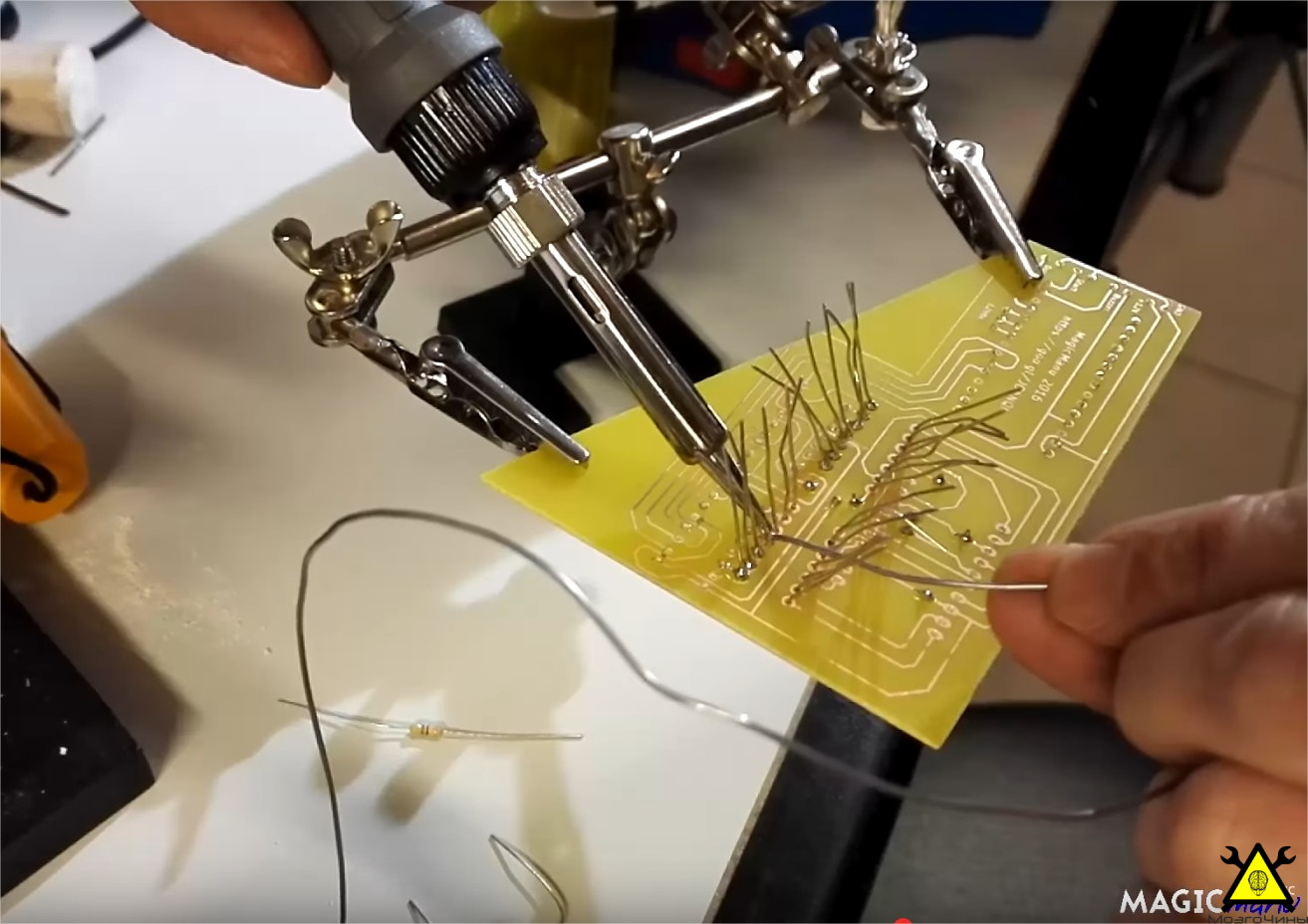

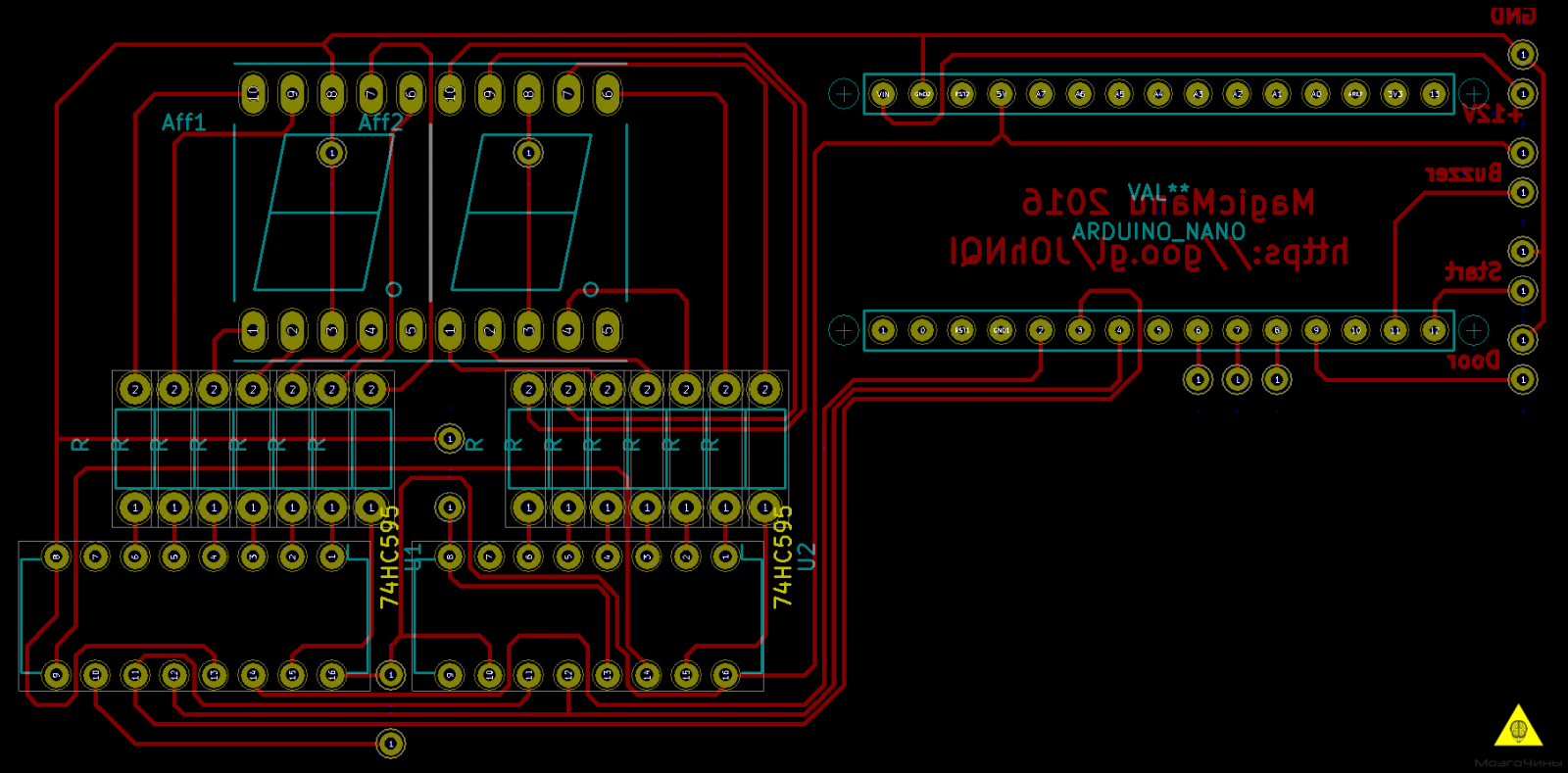

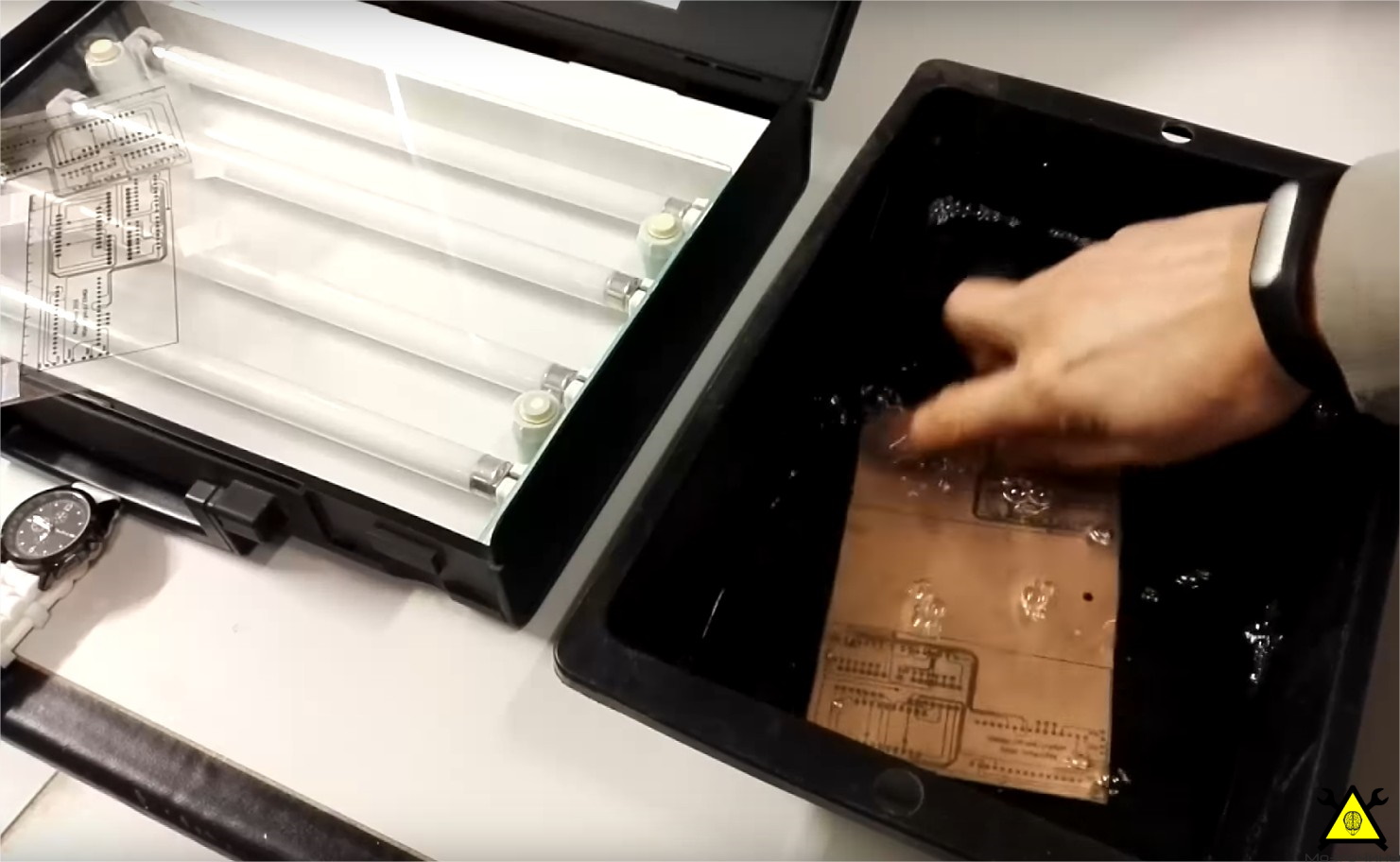

Шаг 8: Печатная плата

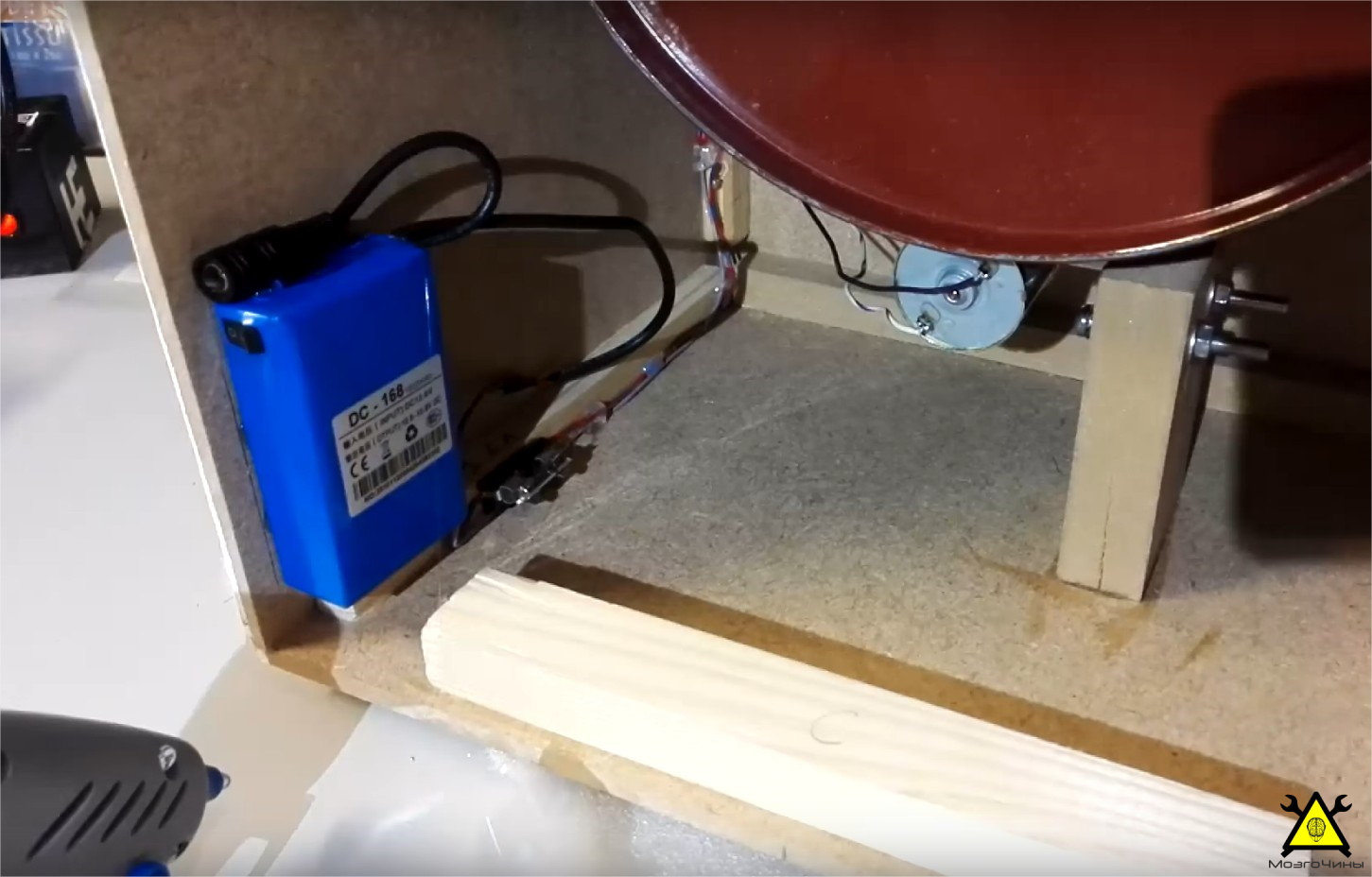

Для питания использовал аккумулятор 12 В и емкостью 1800 мАч с выключателем.

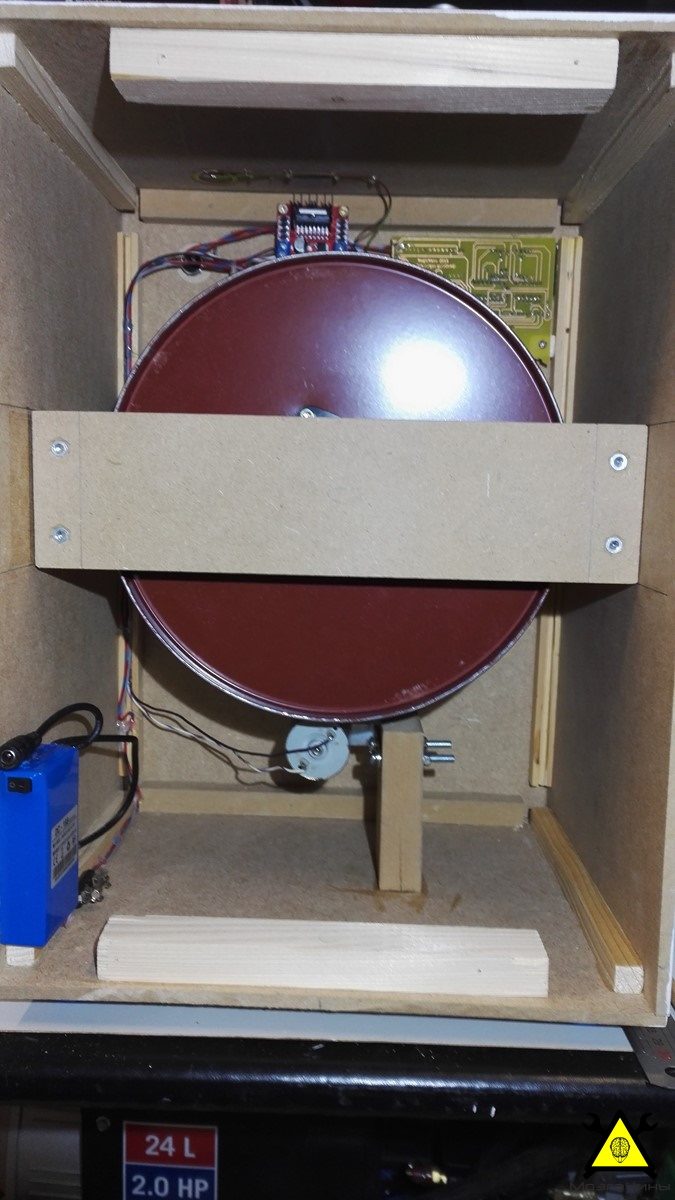

Шаг 9: Барабанная установка

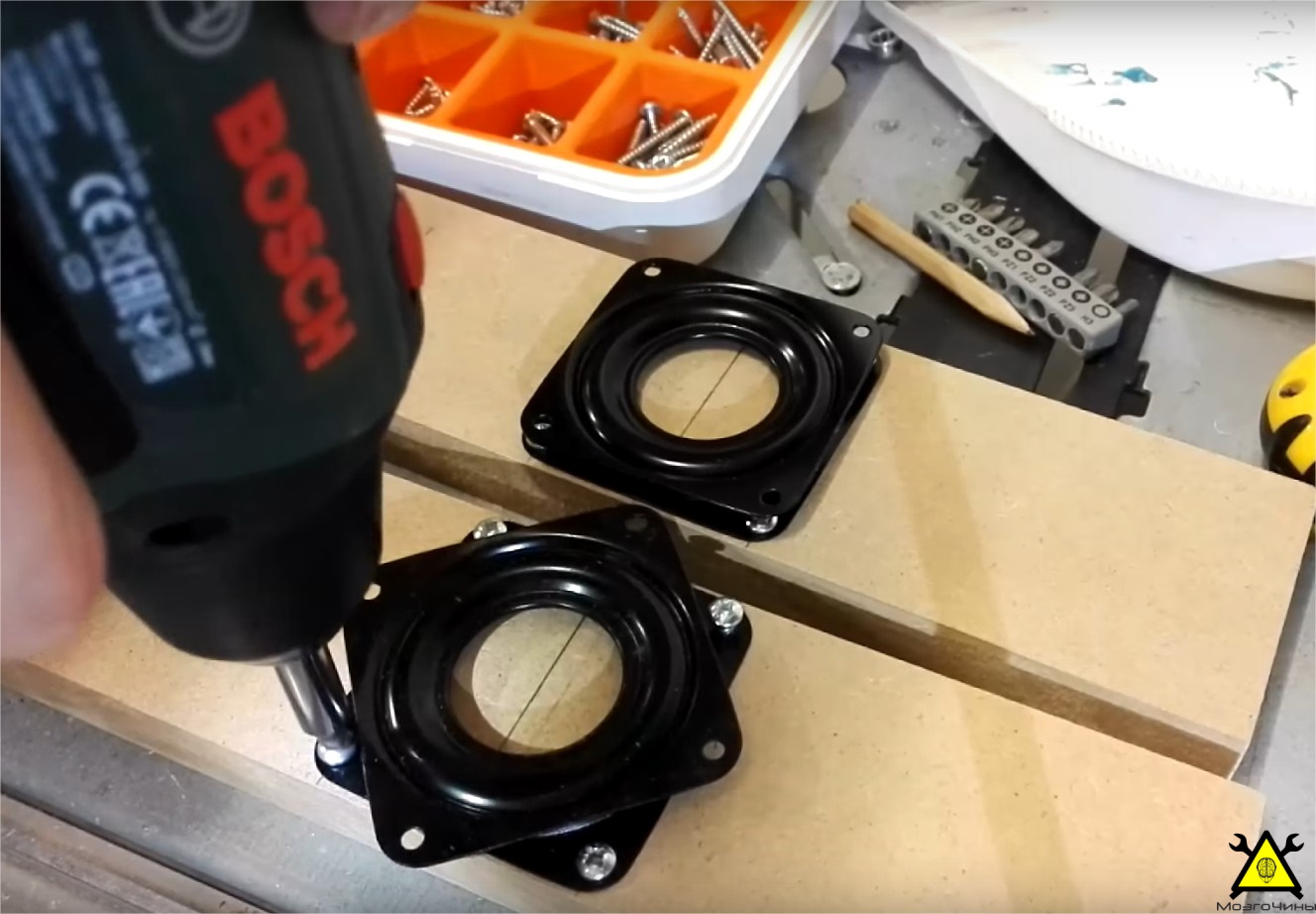

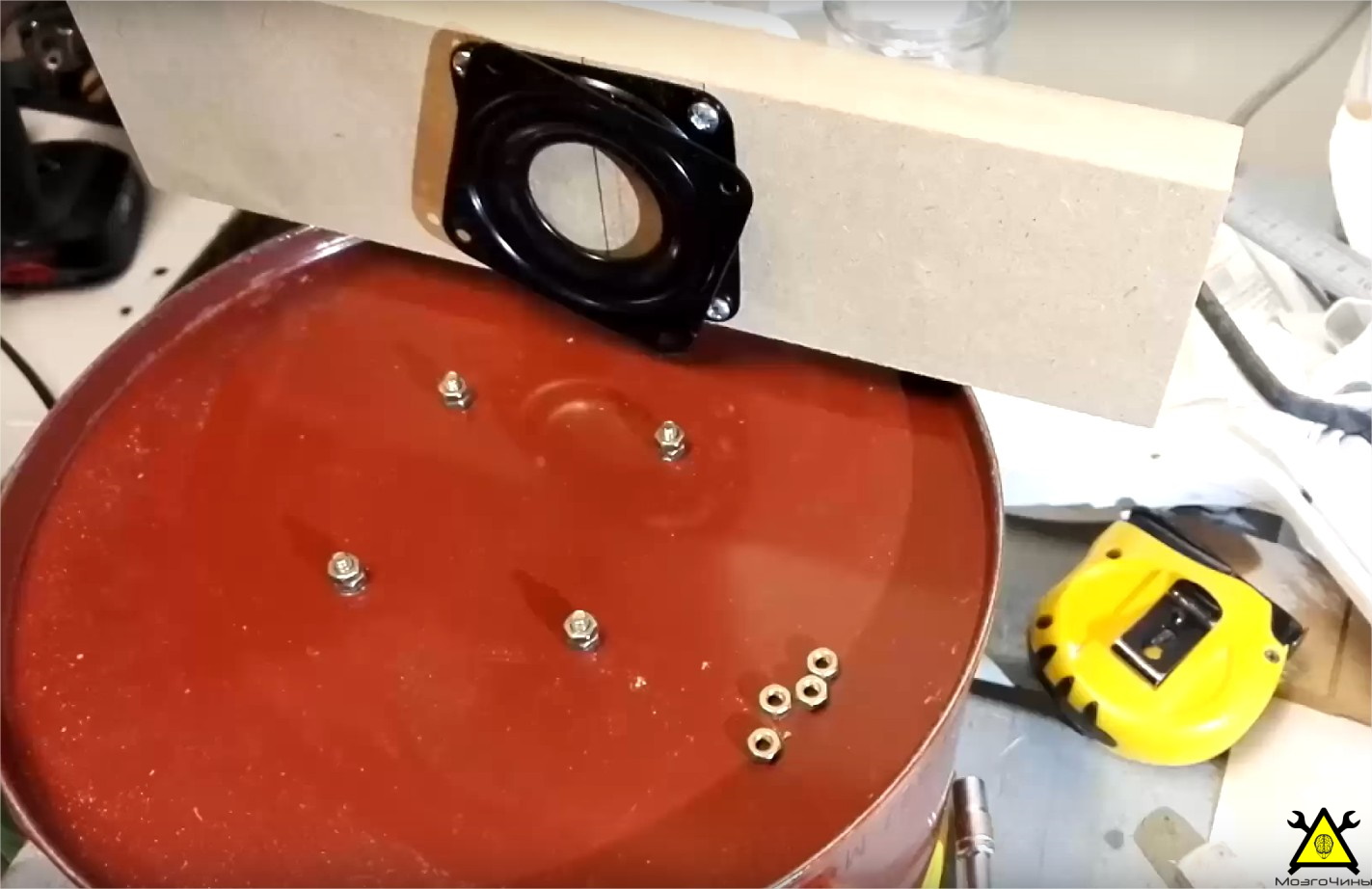

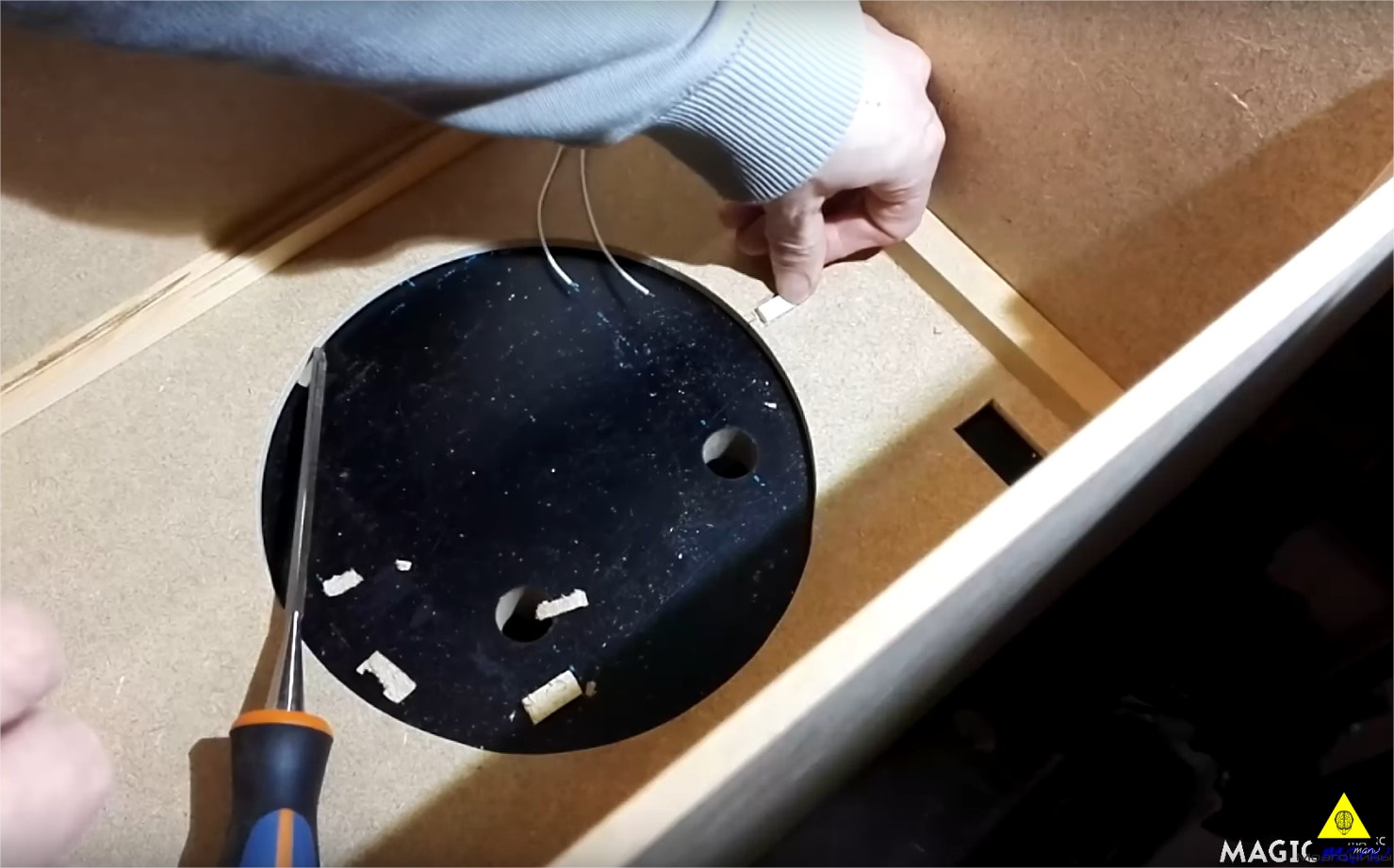

Барабан прикреплен к подшипнику поворотного стола.

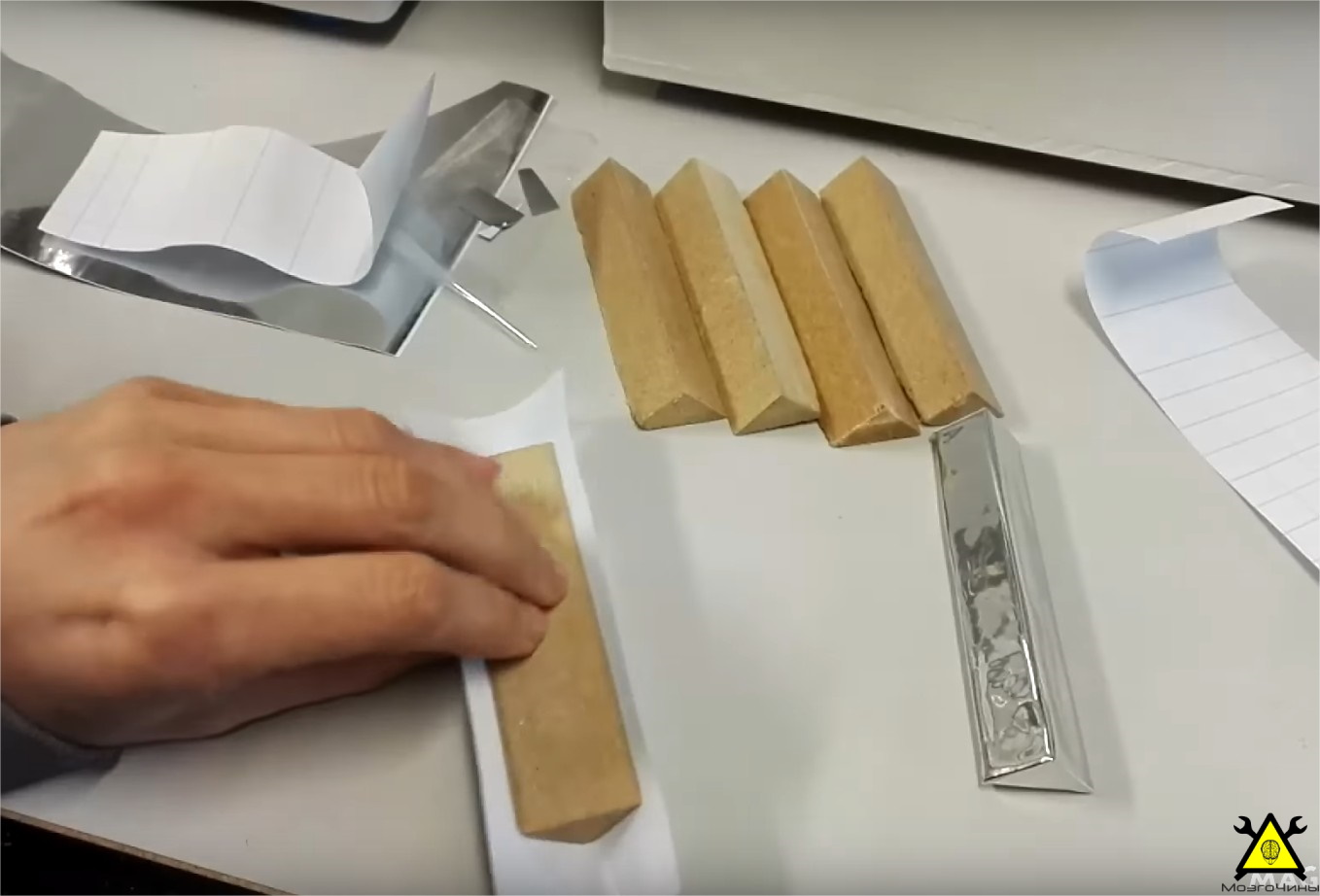

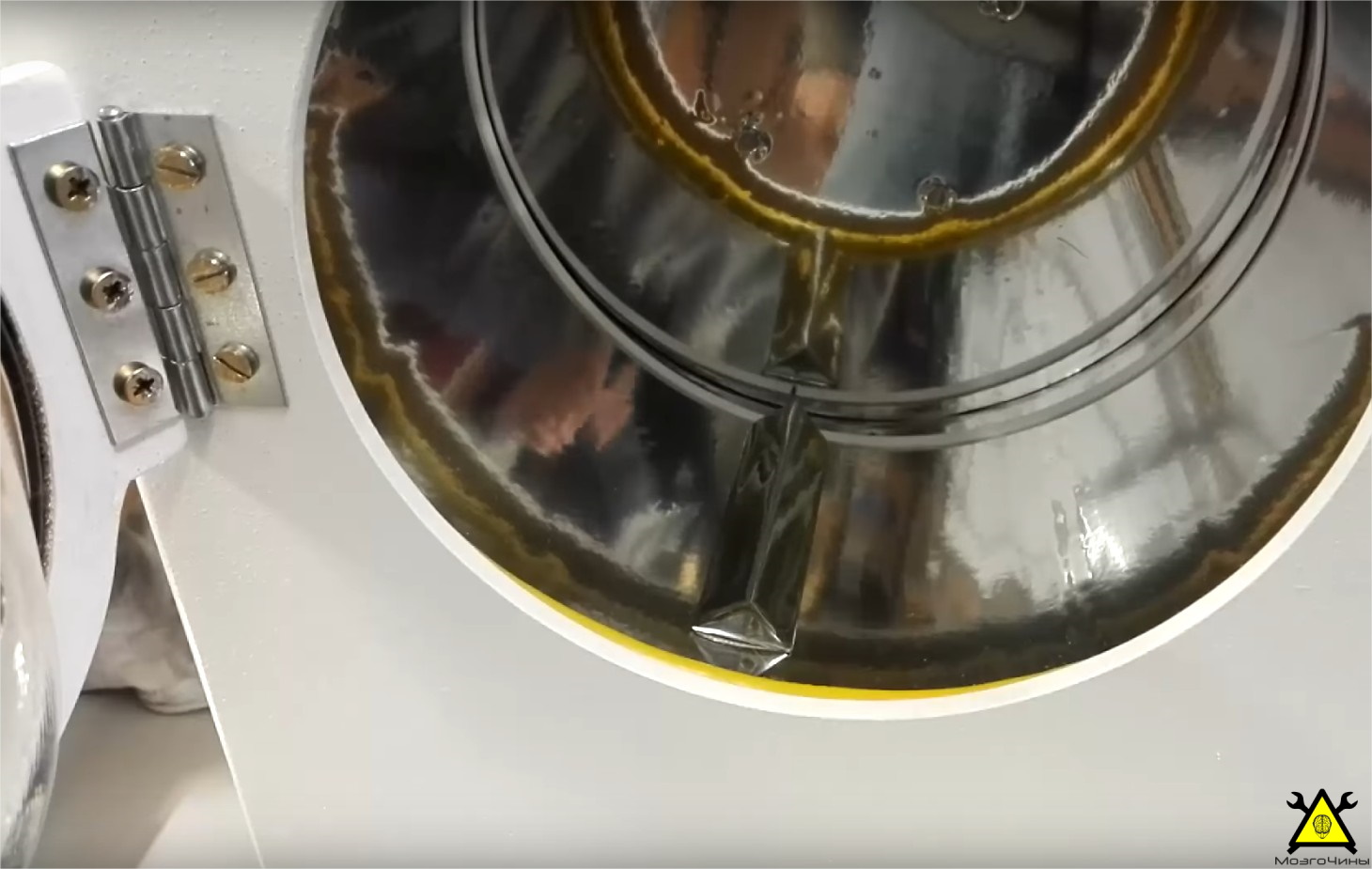

Положив ткань в барабан, я понял, что она скользит. Поэтому добавим 3 деревянных треугольника, покрытых "хромом".

Шаг 10:

Прикручиваем заднюю стенку.

Шаг 11:

Спасибо за внимание и удачи
