Как сделать индикатор уровня воды своими руками

Сегодняшняя статья будет о том, как можно сделать индикатор уровня воды без использования микропроцессоров, микроконтроллеров, Raspberry Pi, Arduino своими руками…

mozgochiny.ru

Сегодняшняя статья будет о том, как можно сделать индикатор уровня воды без использования микроконтроллеров своими руками.

Идея состоит в том, чтобы установить 15-мм ПВХ трубу в резервуар для воды с герконами, вставленными вовнутрь этой трубы. 20-мм ПВХ труба плотно прилегает к 15-мм трубе, как воротник. На этой трубе будет смонтирован поплавок, который будет скользить вверх и вниз по 15-мм трубе одновременно с изменяющимся уровнем воды. Магниты, прикрепленные внутри поплавка, активируют герконы внутри трубы.

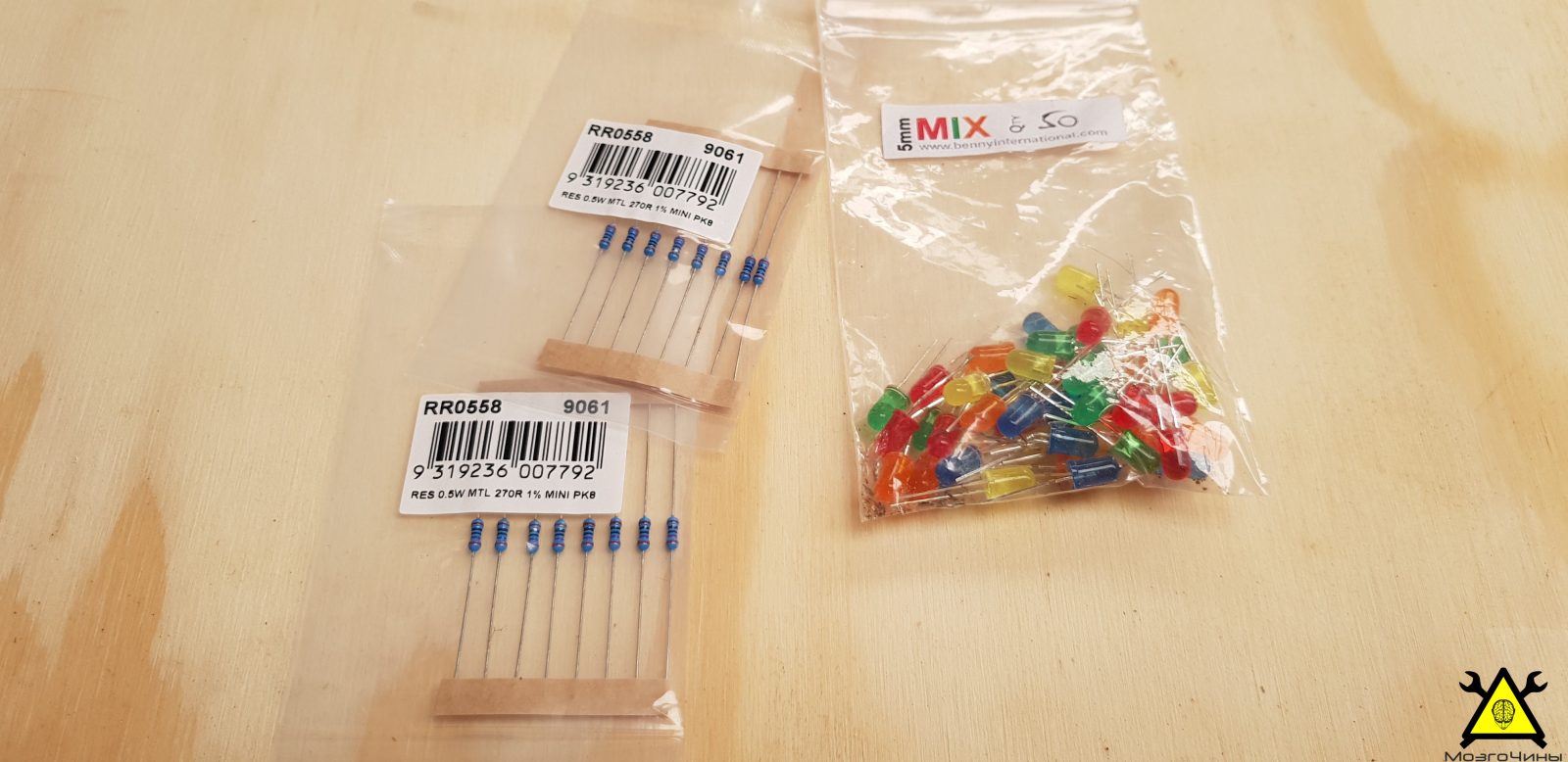

Расходные материалы:

  • 4 неодимовых магнита;
  • Герконы;
  • 5 мм светодиоды;
  • Резисторы с сопротивлением 270 Ом;
  • Печатная (монтажная) плата;
  • Небольшой пластиковый контейнер для поплавка;
  • ПВХ труб и фитинги различной длины;
  • Интернет кабель;
  • Пустая баночка из-под приправ.

Шаг 1:

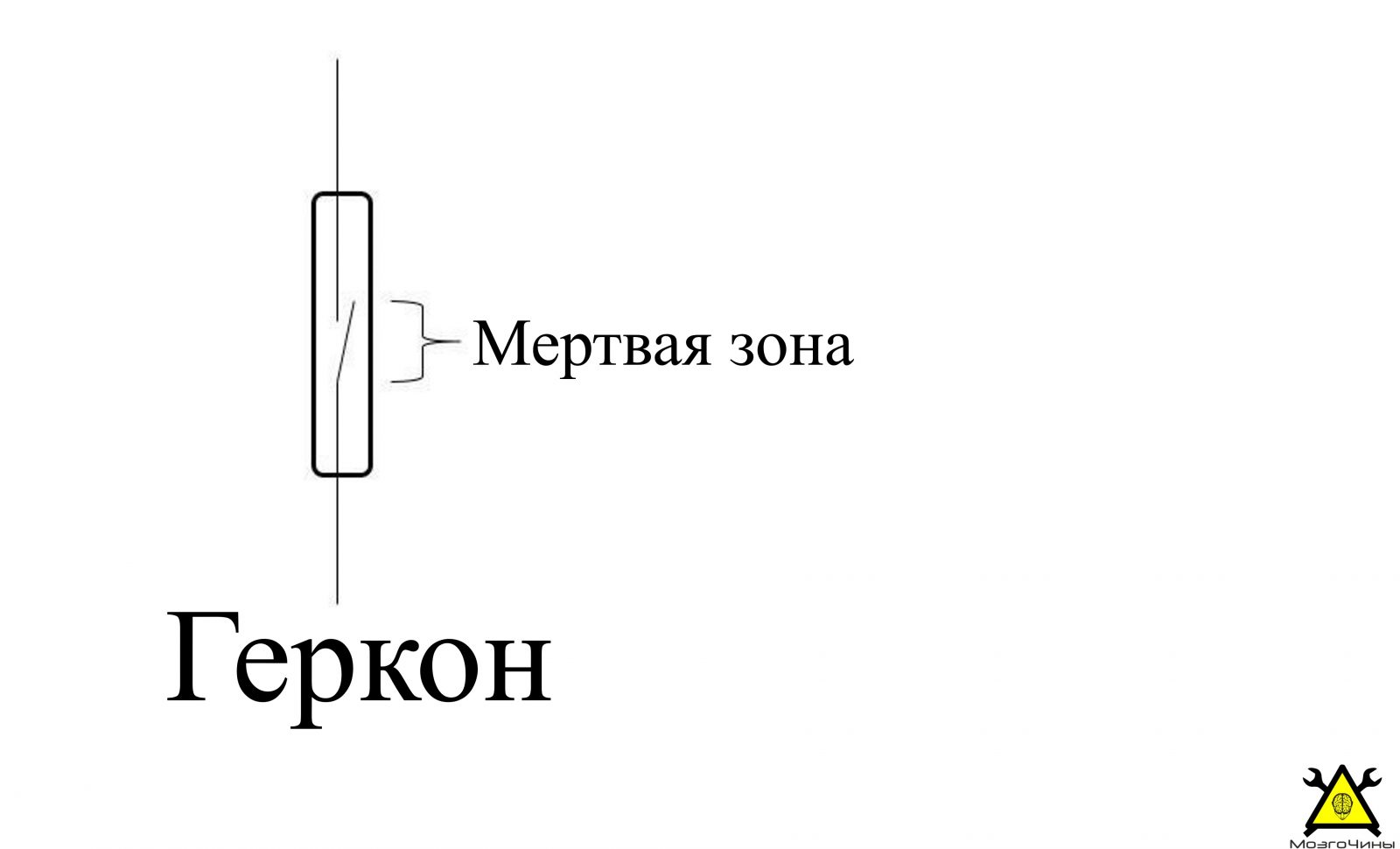

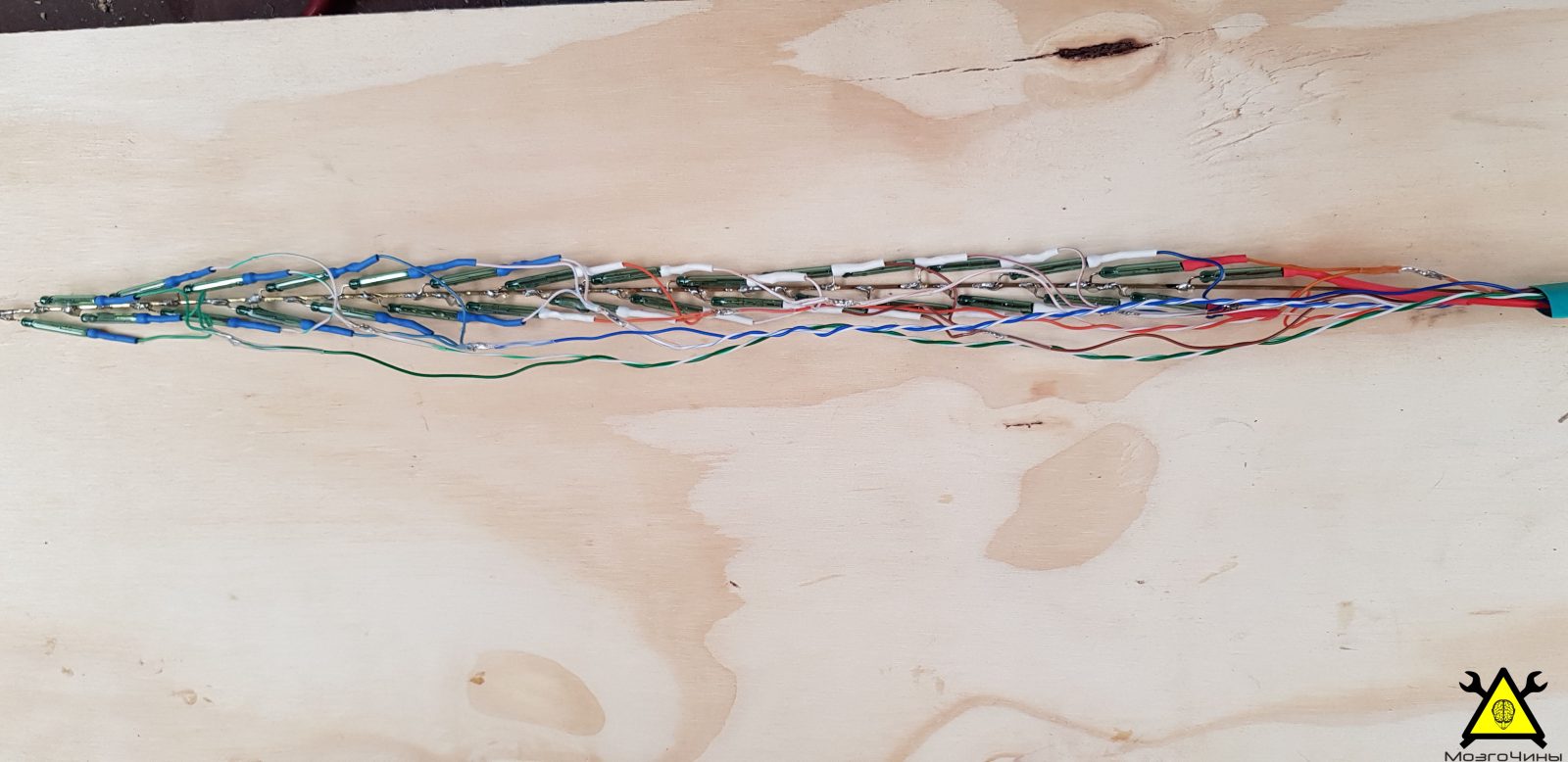

Герконы были установлены на жесткую катанку по двум причинам: чтобы было проще проталкивать сборку в 15-мм ПВХ трубу, а также выступать в качестве магистрали. Прежде чем устанавливать герконы, был проведен эксперимент, который показал, что в центре, где встречаются два шпинделя, есть мертвое пятно, разрывающее цепь (см. выше). Мне хотелось, чтобы по крайней мере два ряда светодиодов были постоянно включены, поэтому герконы припаяны к катанке в шахматном порядке, как показано на рисунке. Чтобы 150-мм ПВХ труба содержала достаточный объем воды, было использовано 30 герконов, соединяя их параллельно в группы по три, каждая из которых подключена к своей паре светодиодов. Последние 3 геркона (внизу), 2 из них будут «замыкать» ряд красных светодиодов, третий подключится к стробоскопу. Рассчитав необходимую длину кабелей, пропустим их через 8-мм прозрачную виниловую трубку для защиты, а также для удержания их всех вместе. Катанка будет подключена к «минусовой» клемме.

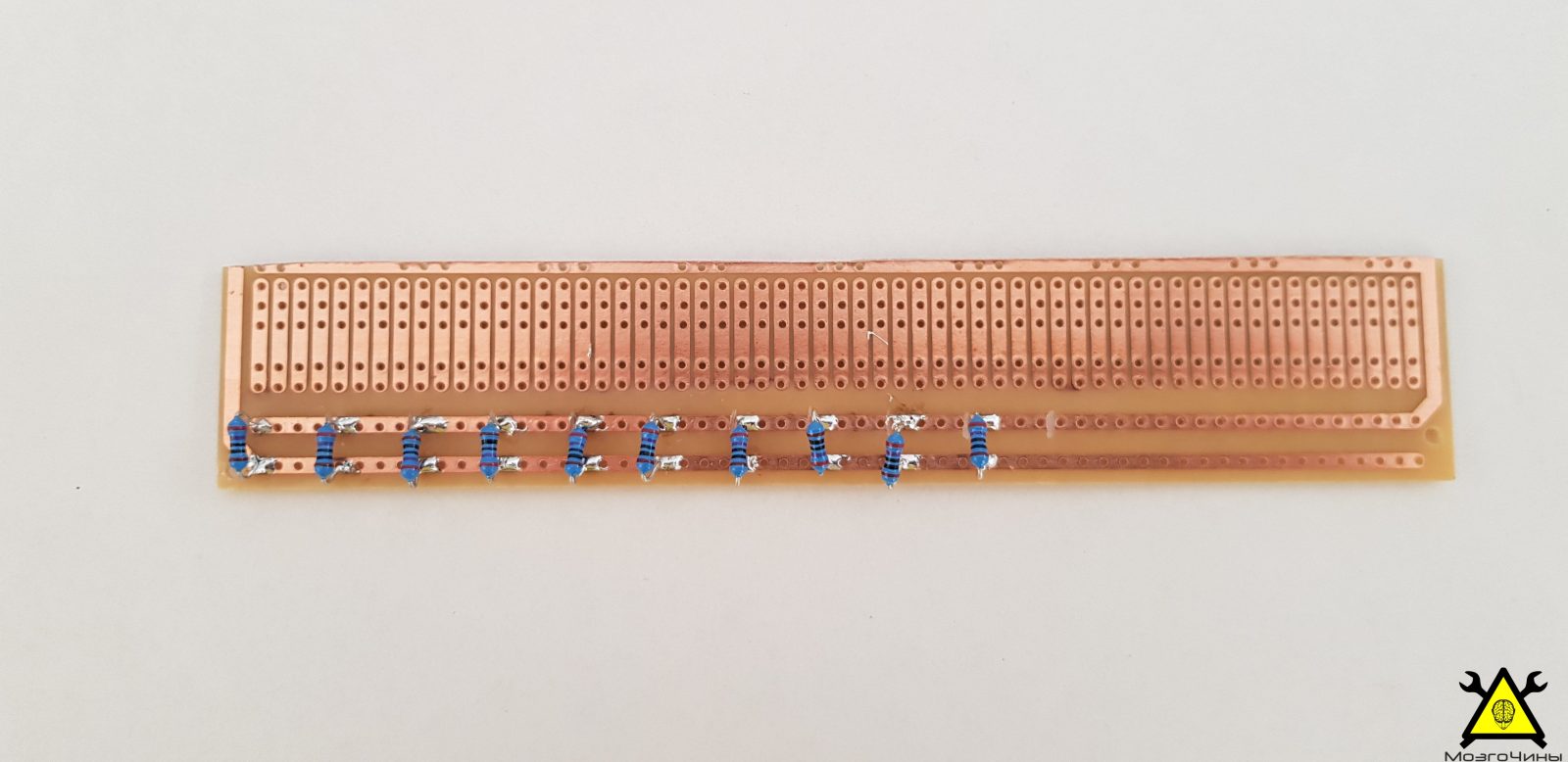

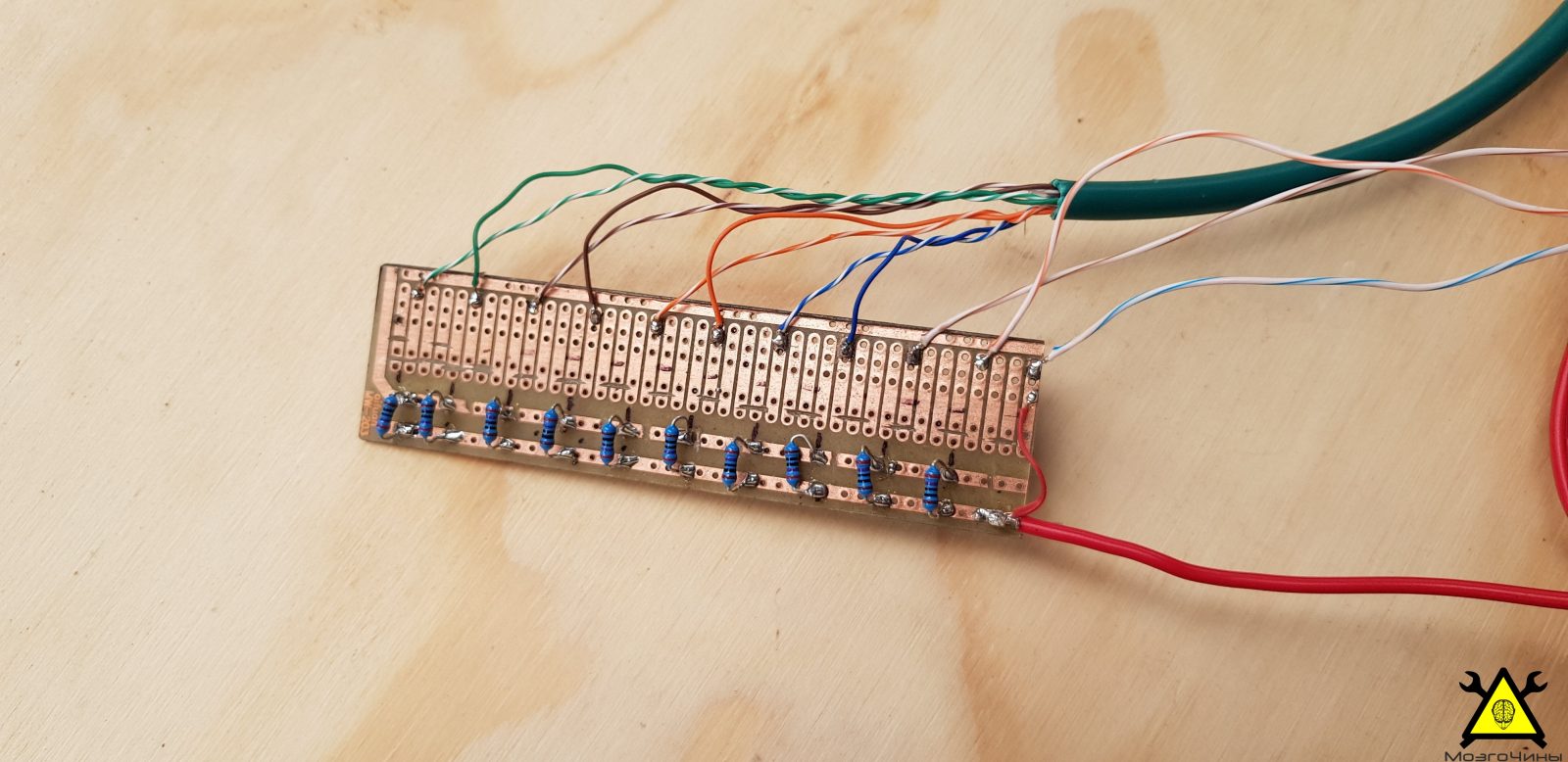

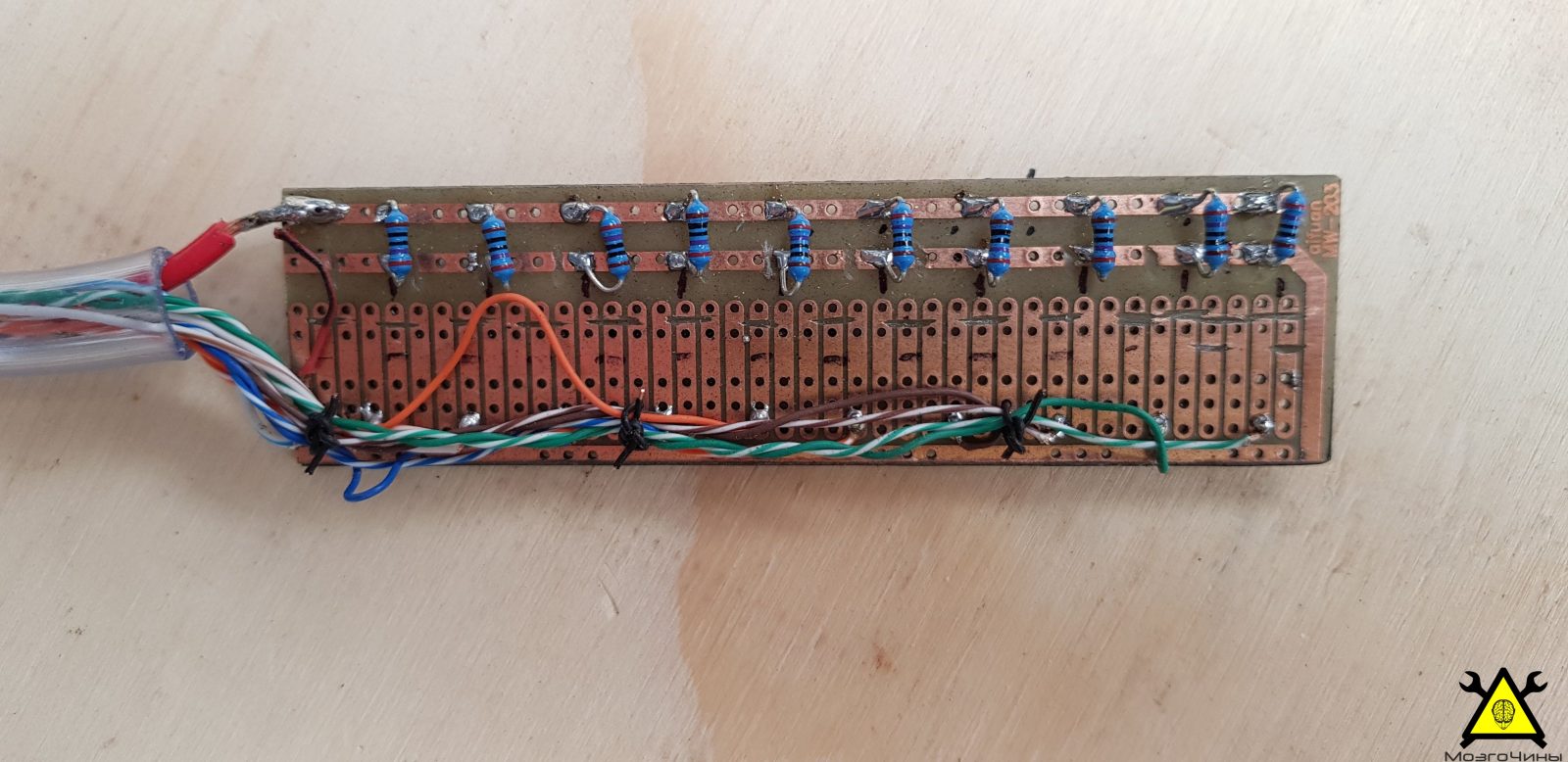

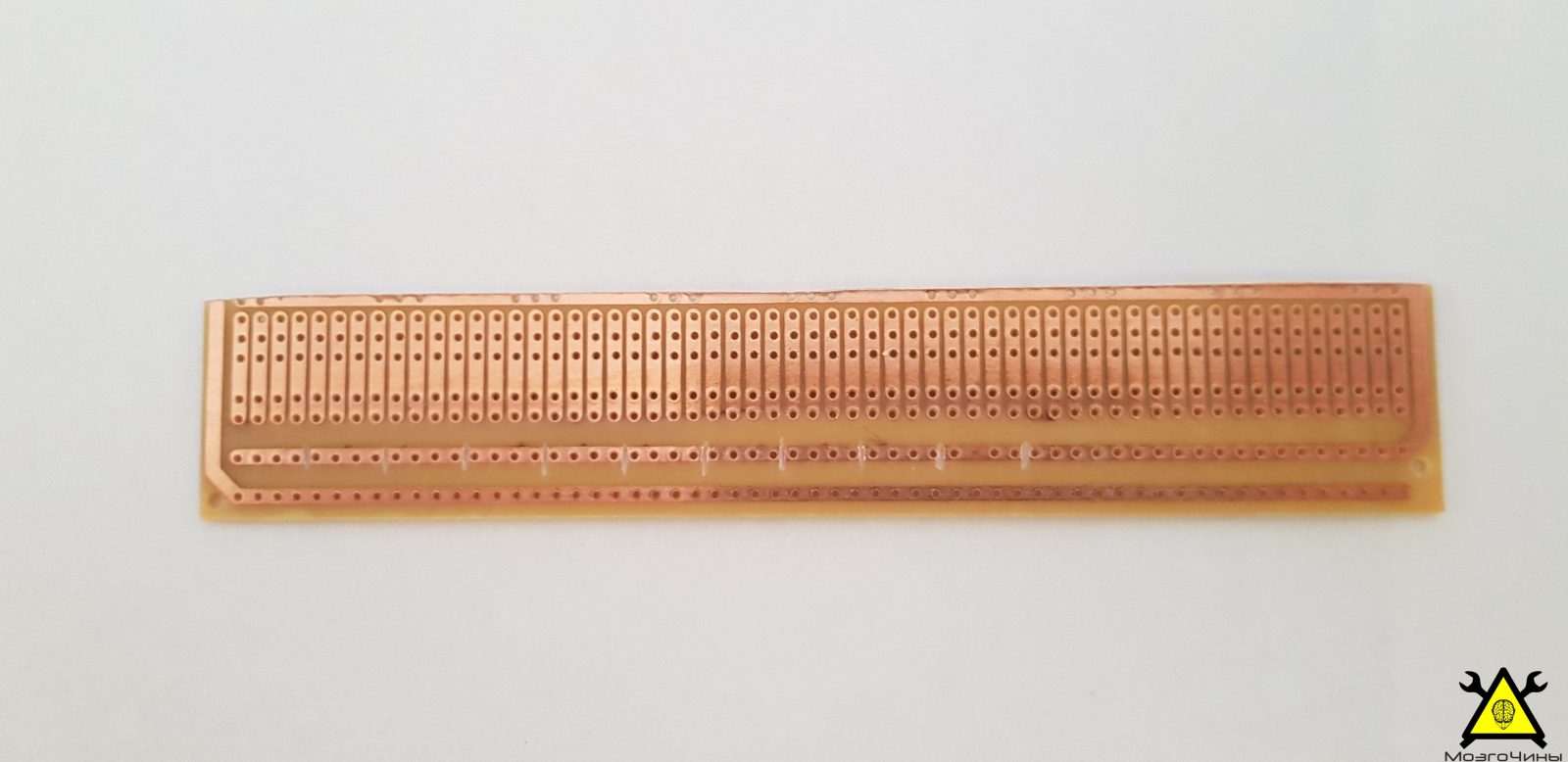

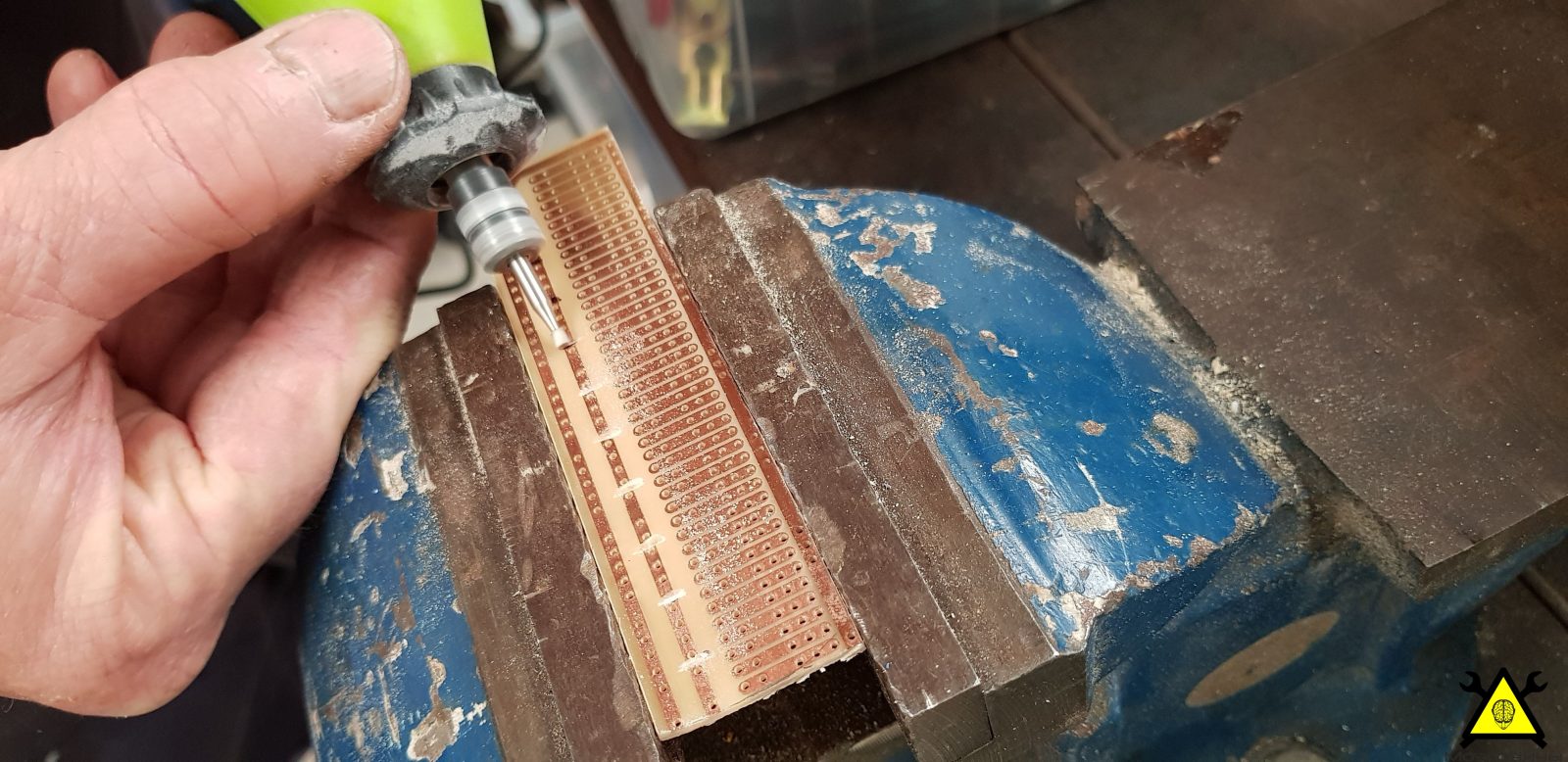

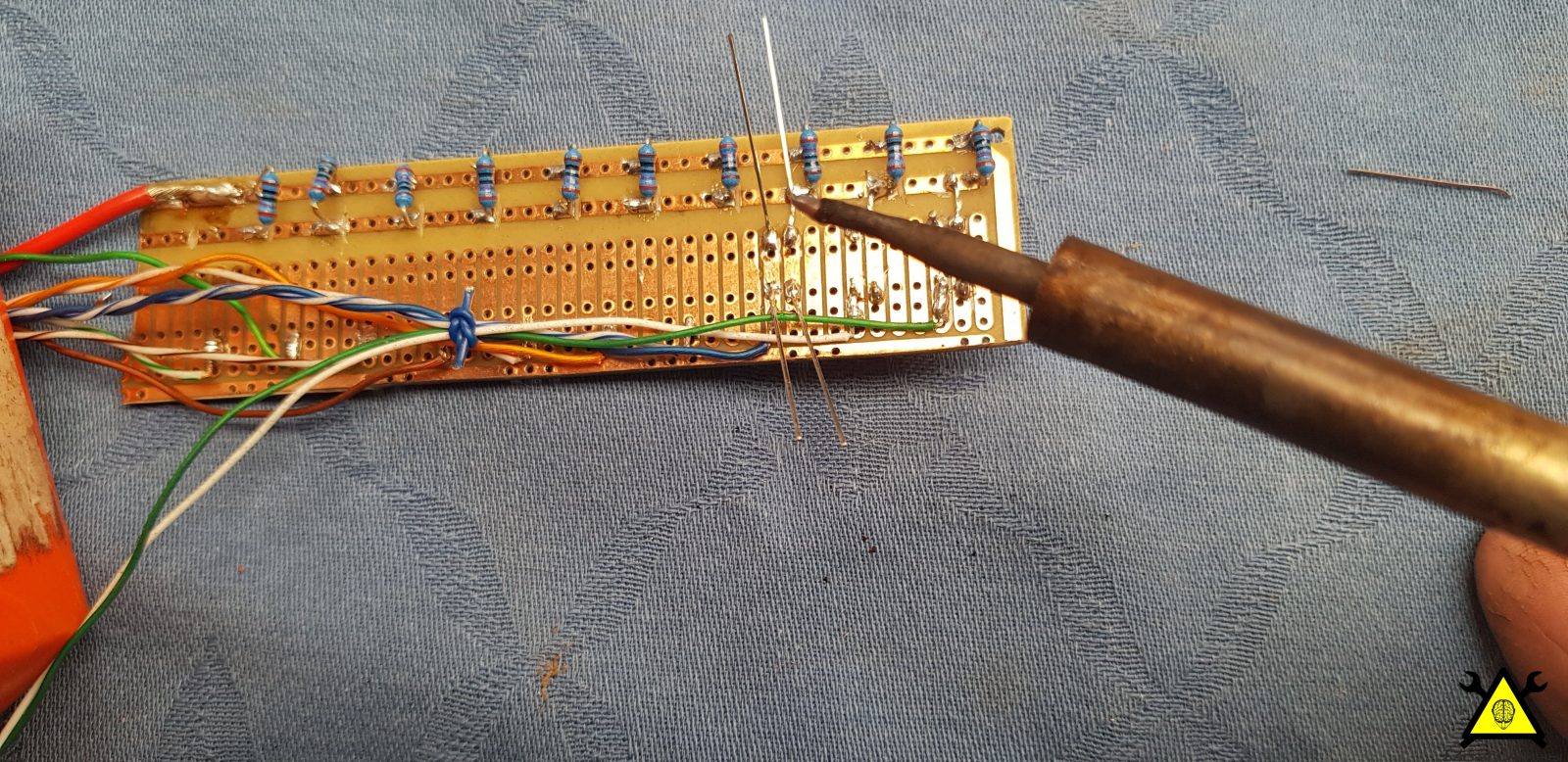

Шаг 2: Распайка платы

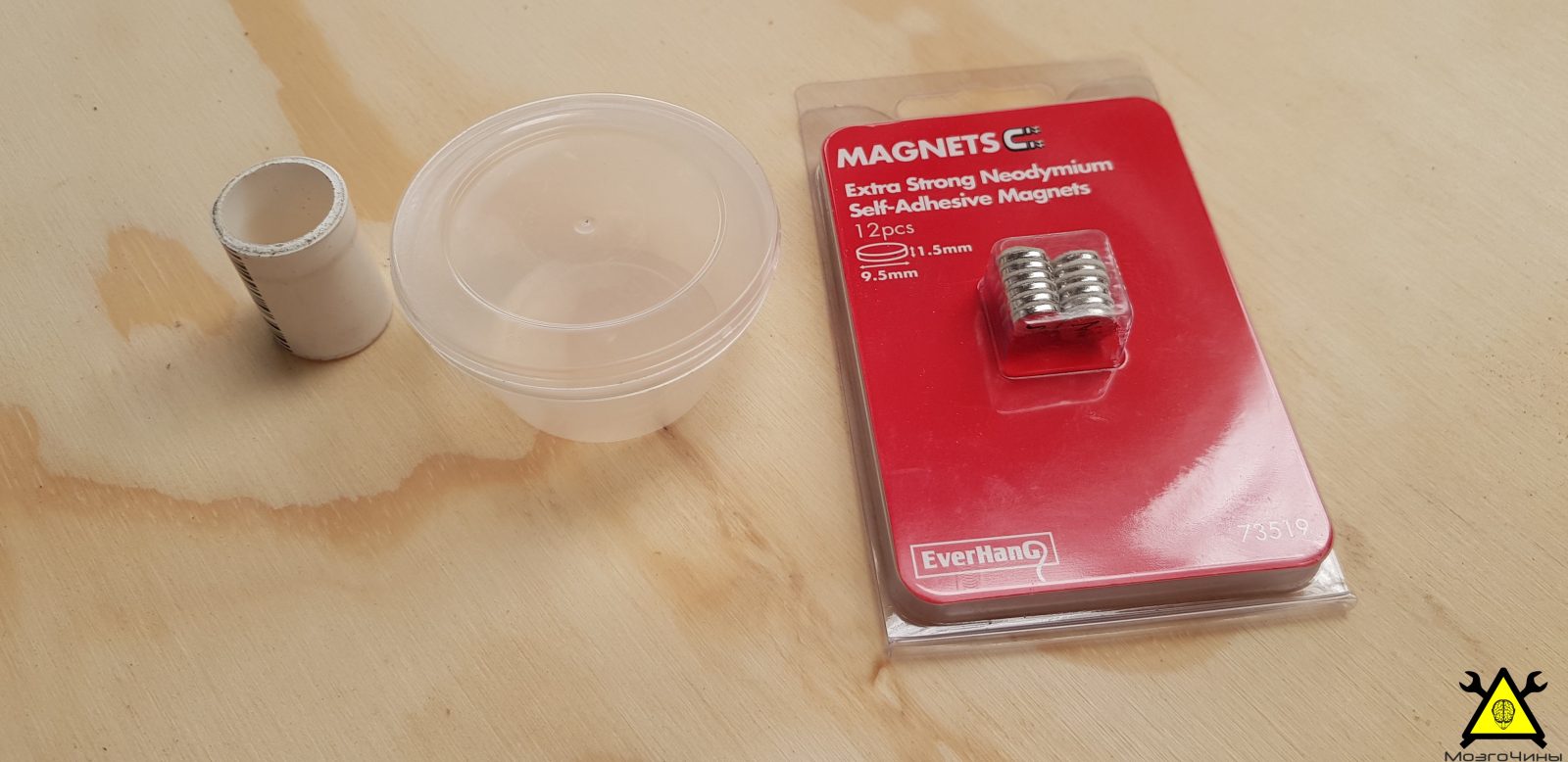

Шаг 3: Магнитный поплавок

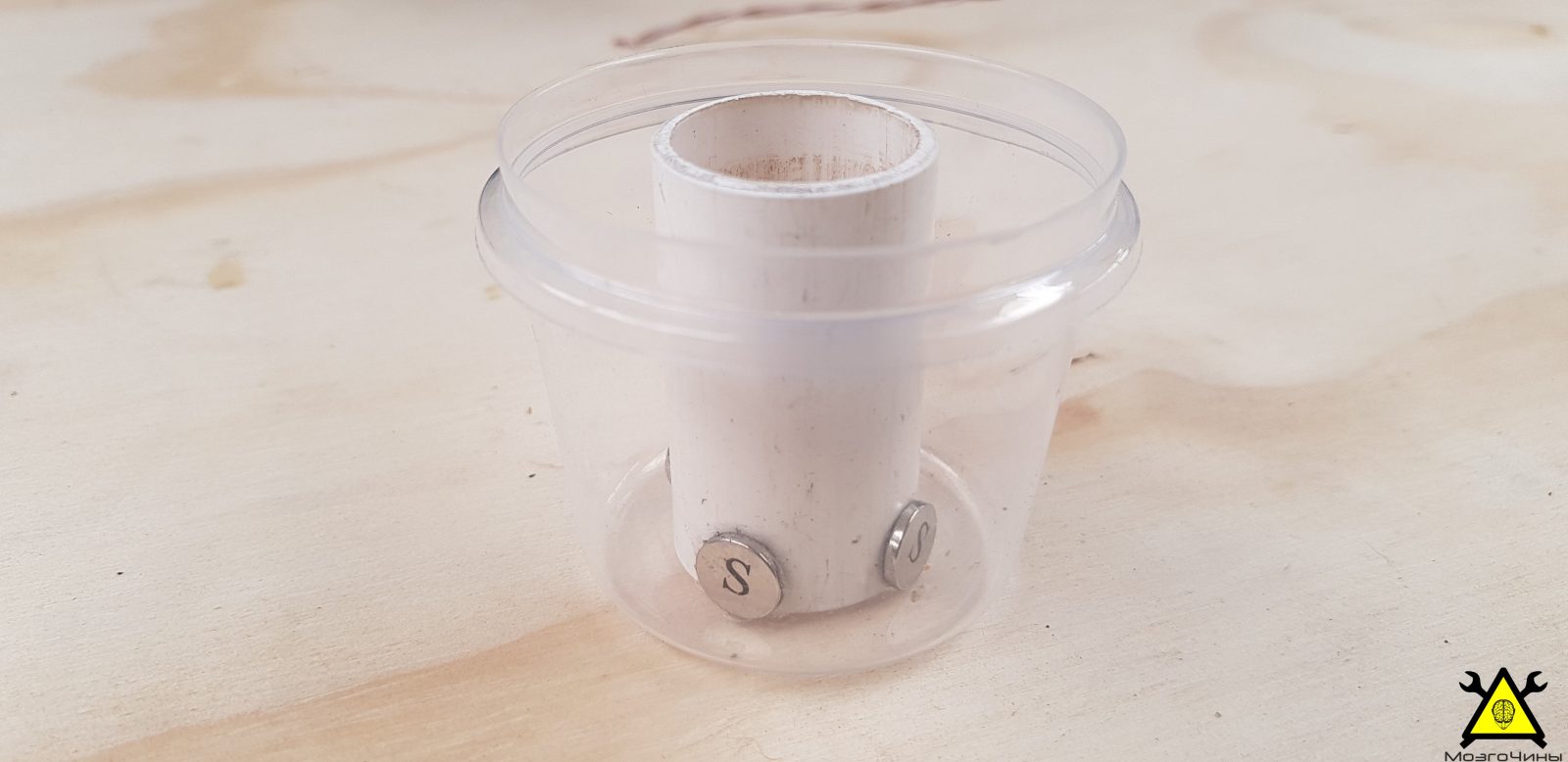

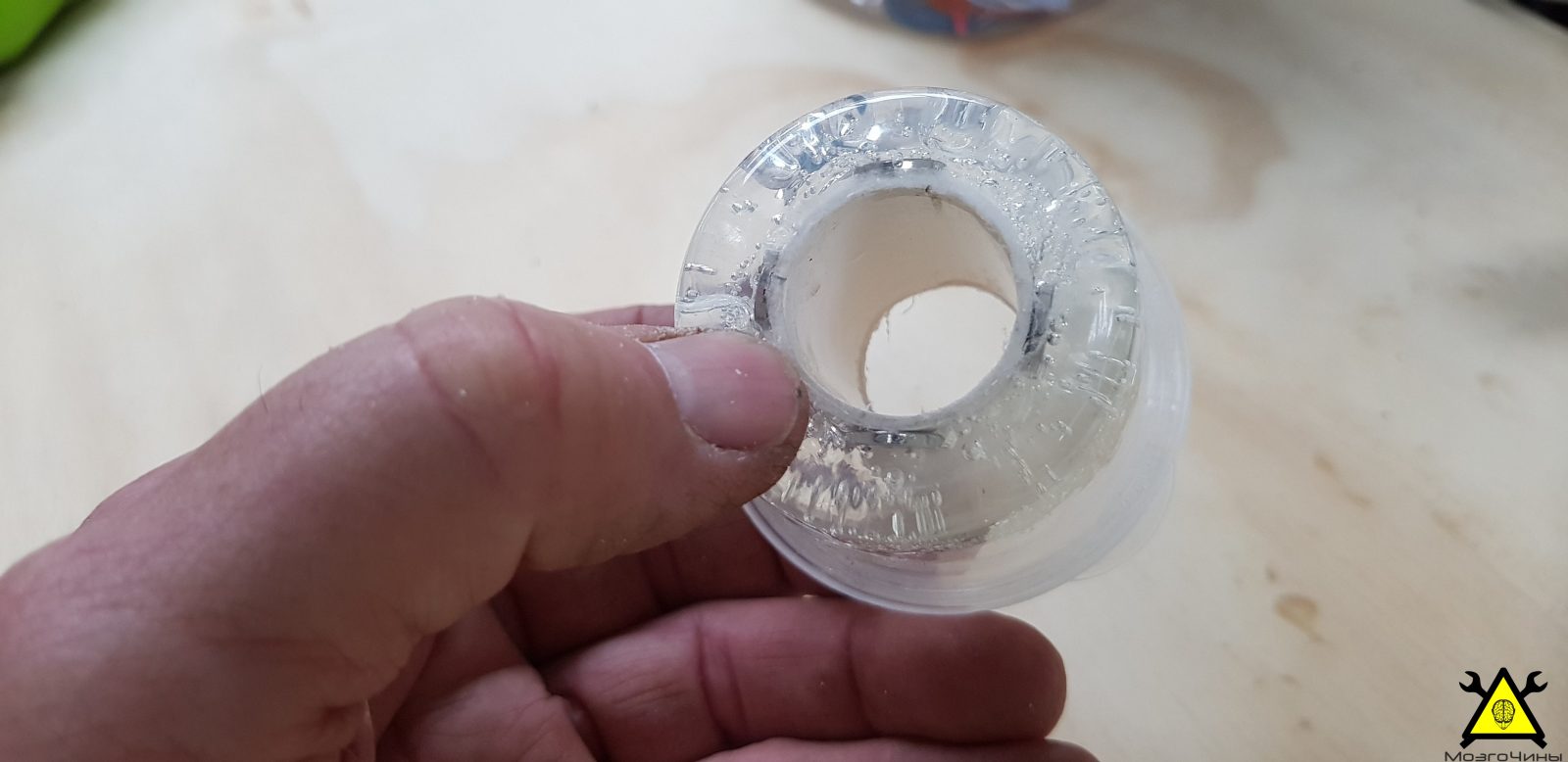

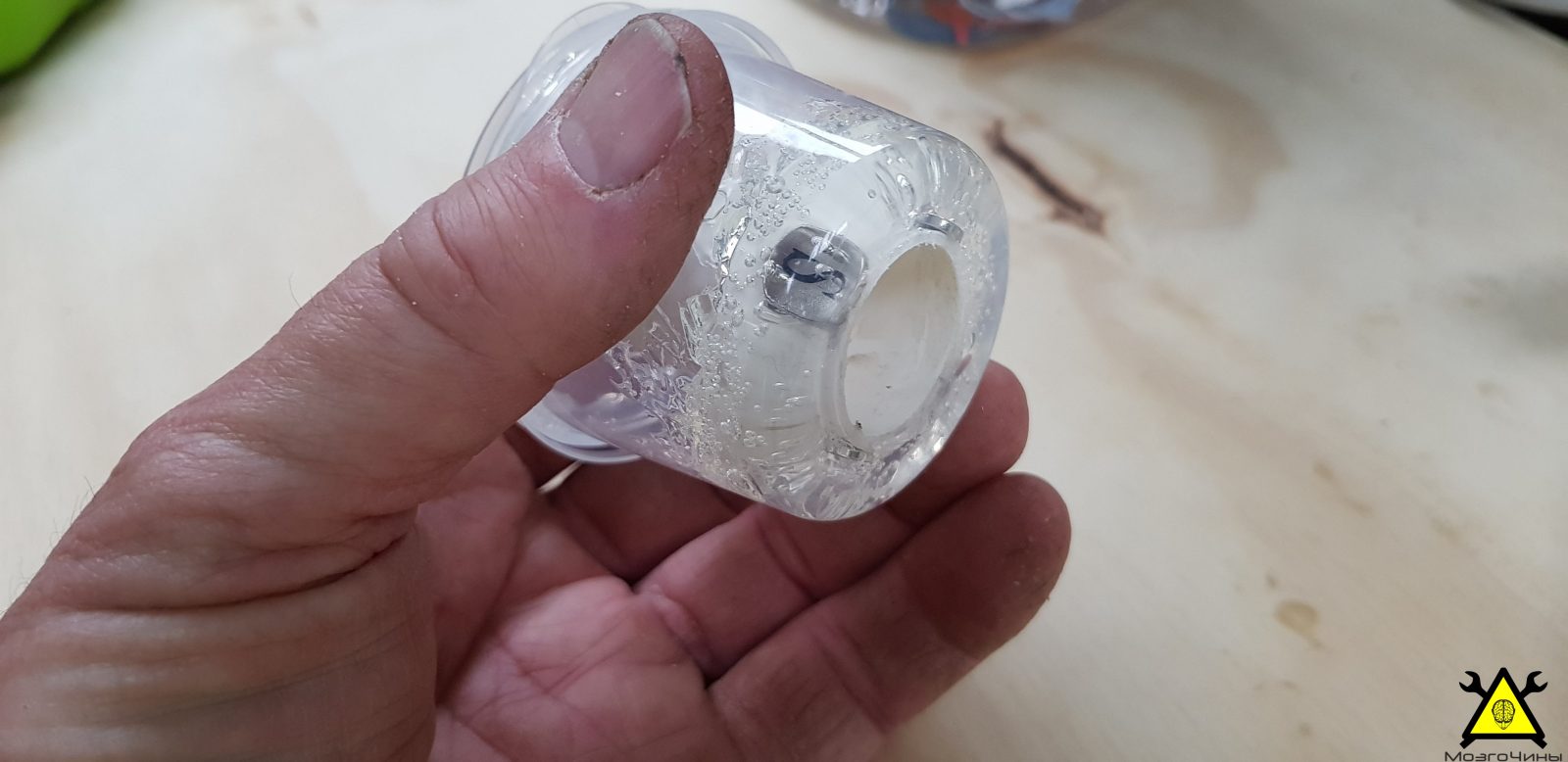

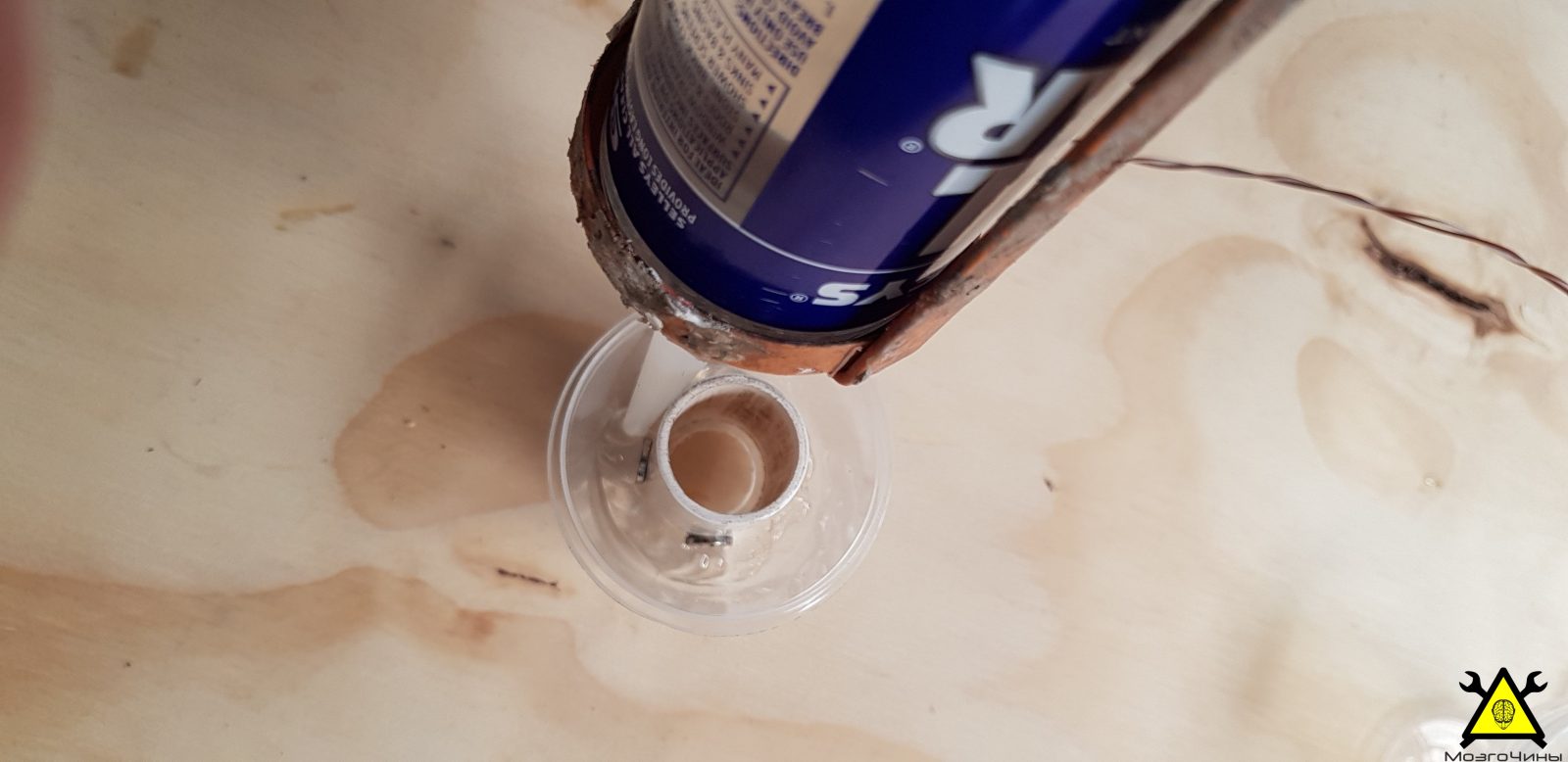

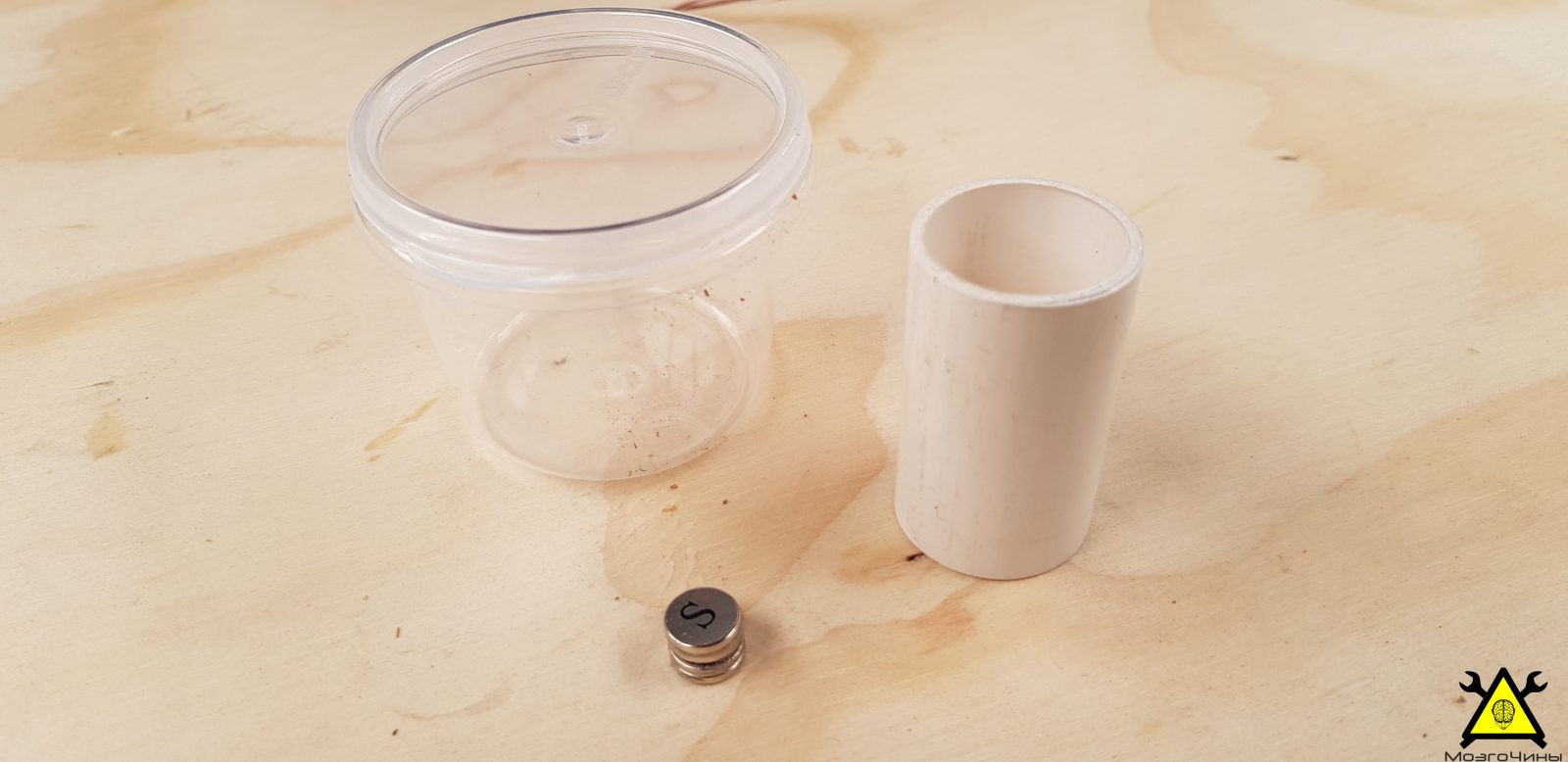

В качестве поплавка использовался небольшой пищевой контейнер. Отрезаем 20 мм ПВХ трубу длиной 45 мм, которая соответствует внутренней высоте контейнера, и вклеим 4 неодимовых магнита в нижней части обрезка, как показано на рисунке. Этот шаг довольно сложен из-за притяжения между магнитами. Лучше всего вклеивать их по одному, удерживая каждый на месте, пока клей не закрепится. Устанавливаем их в одной и той же полярности, обращенной внутрь / наружу, чтобы магниты действовали в унисон, создавая магнитное поле в форме пончика. Существует не так много клеёв, которые приклеивали бы полипропилен (ПП) к поливинилхлориду (ПВХ), но «клей Loctite Super для всех пластиков» справился с задачей. После высыхания нанесём много силикона вокруг магнитов, чтобы убедиться, что они никуда не «уплывут», и запечатаем крышку, опять же, силиконом, чтобы сделать поплавок полностью герметичным. Вырезаем отверстие в верхней и нижней части контейнера.

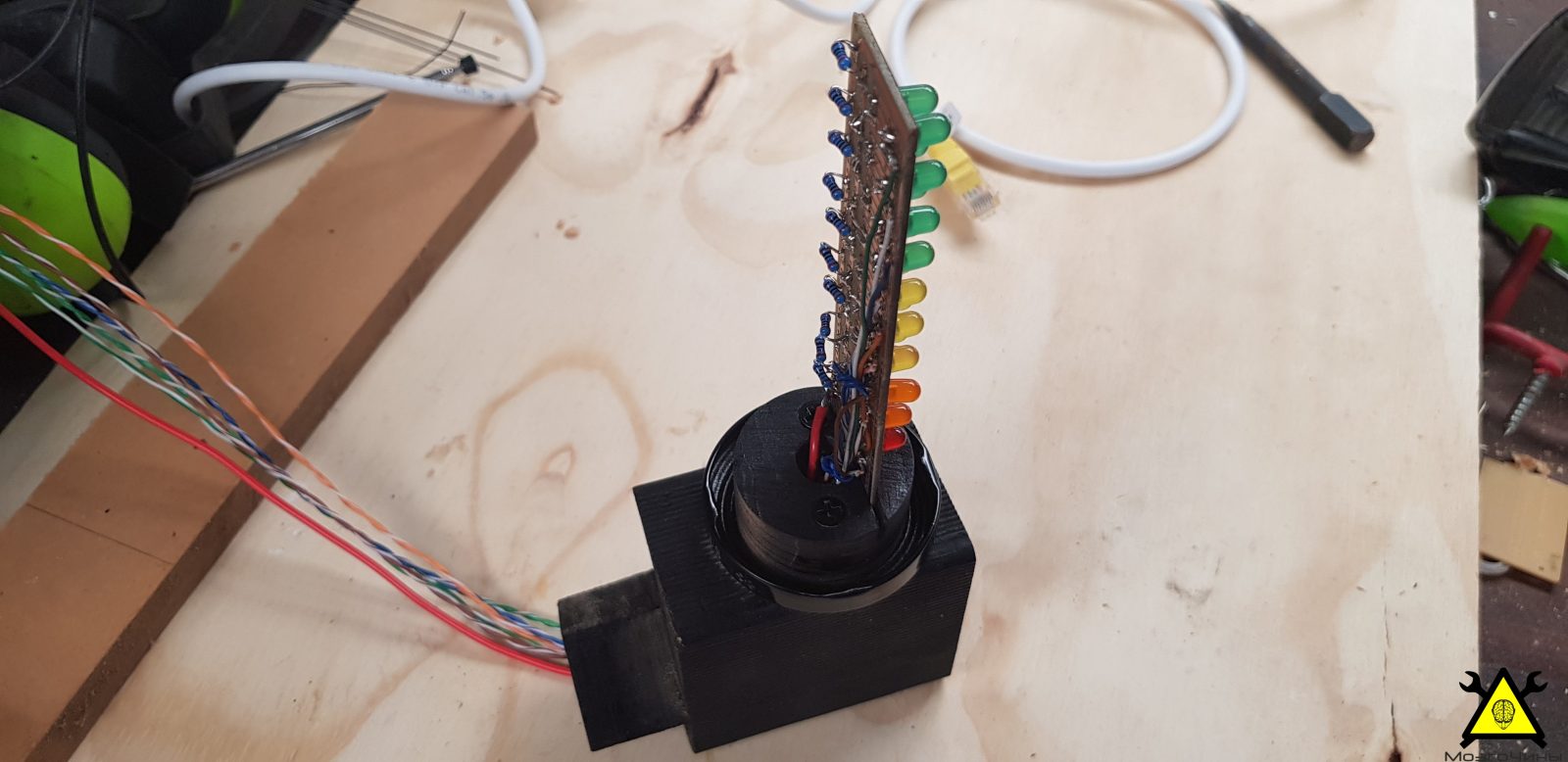

Шаг 4: Монтаж светодиодной платы

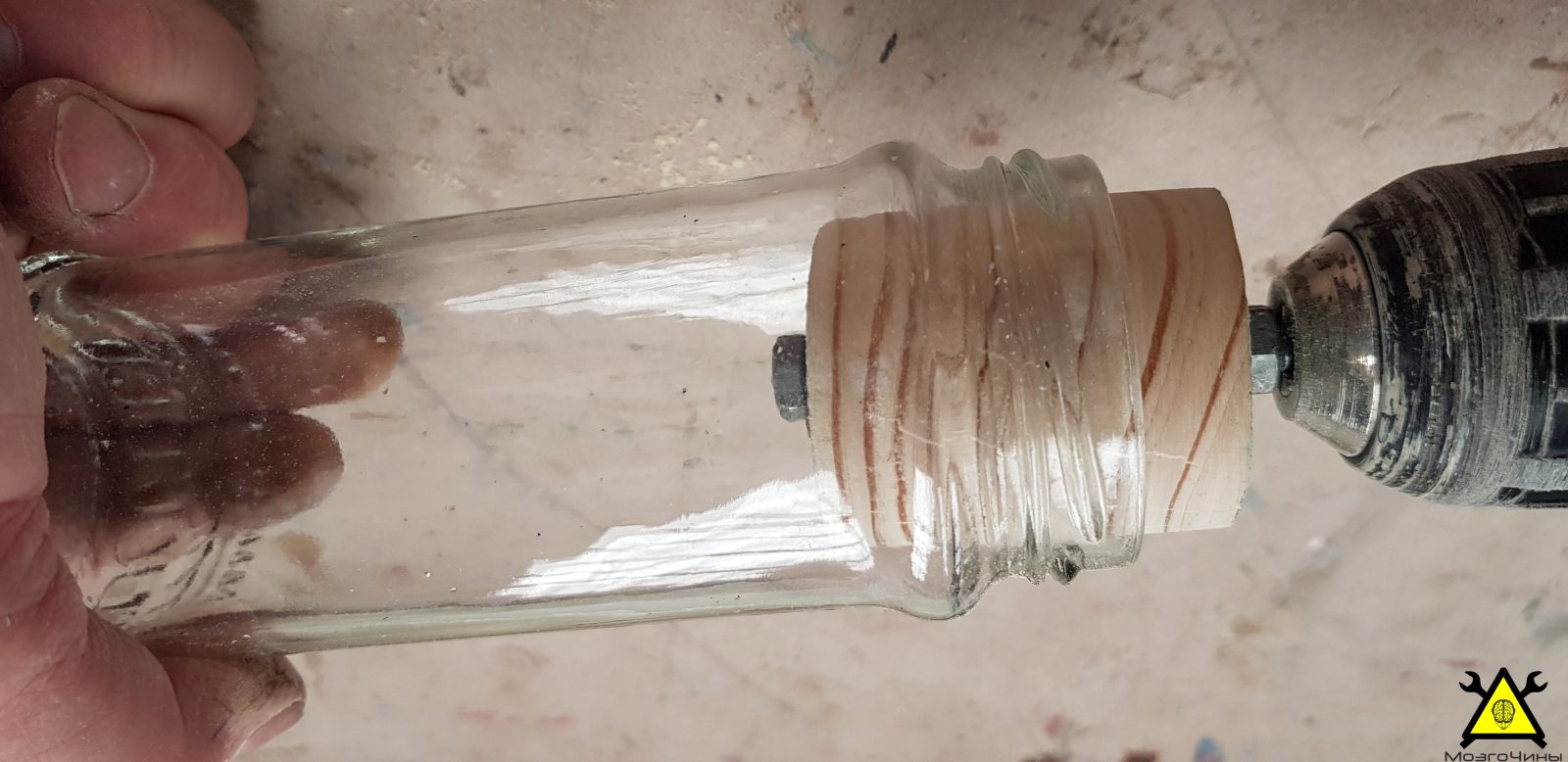

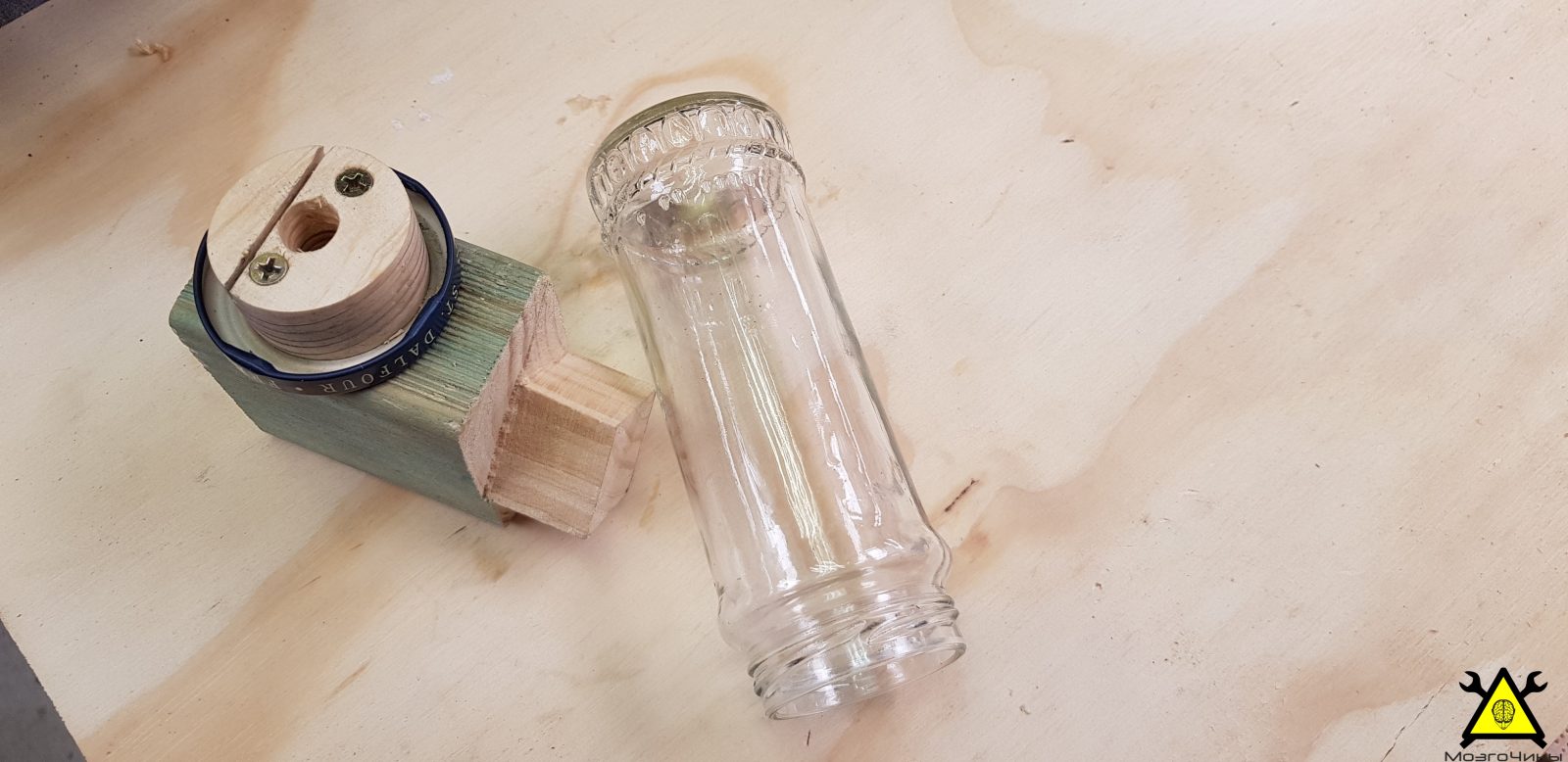

Поскольку индикатор установлен снаружи нужно было обеспечить защиту от погодных условий. В качестве защиты была использована стеклянная баночка из-под приправ.

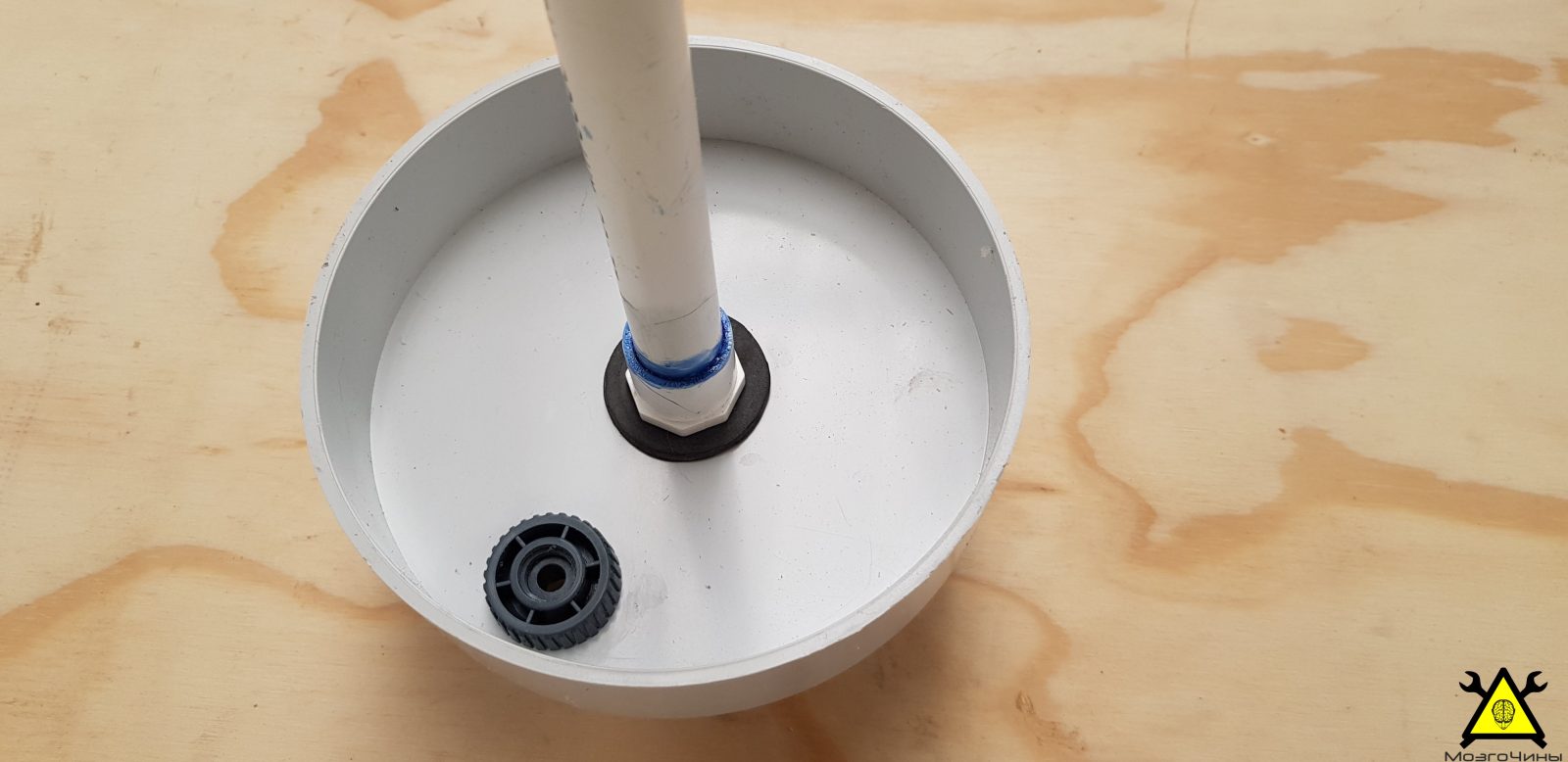

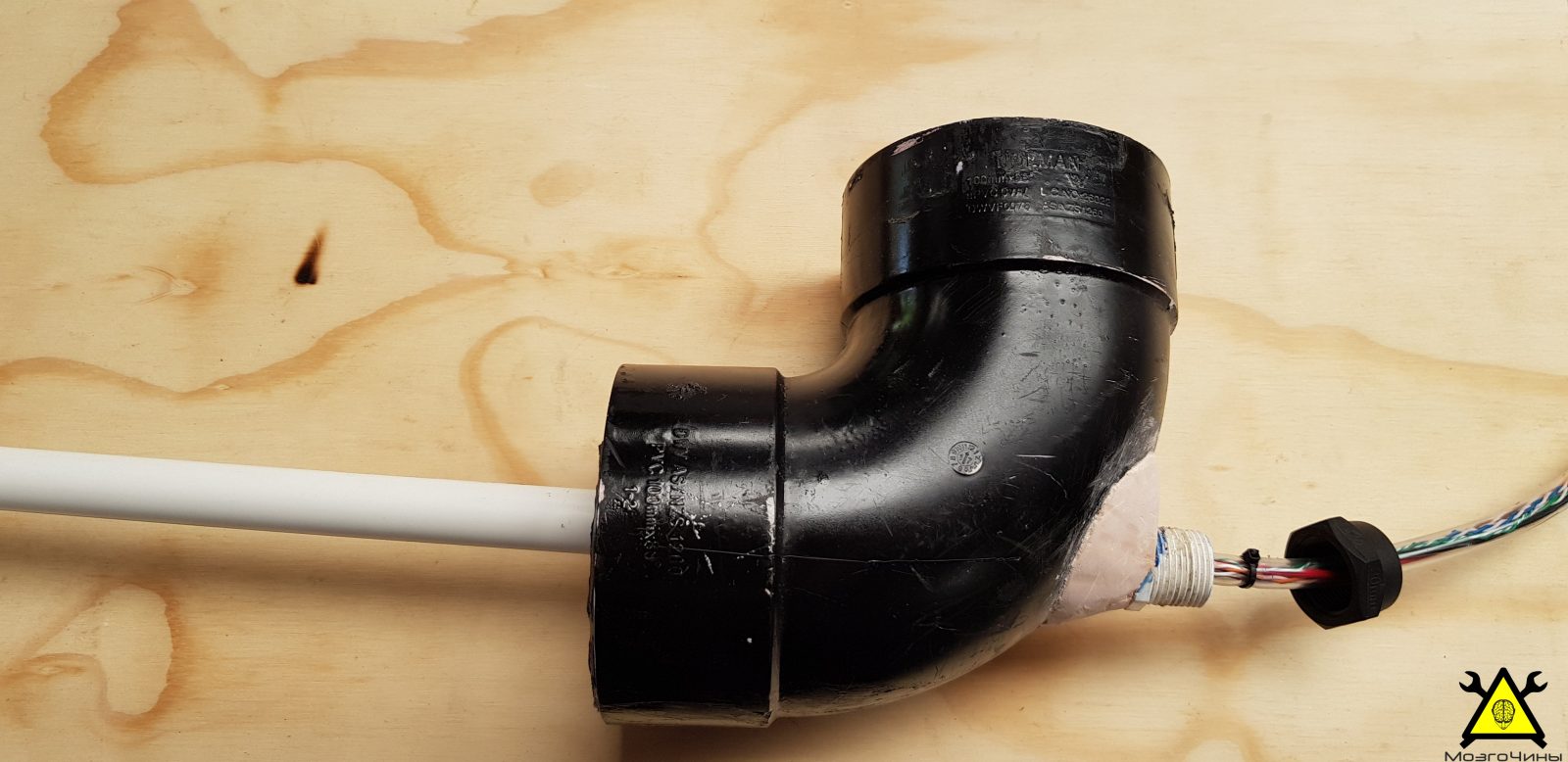

Шаг 5: Бак для воды

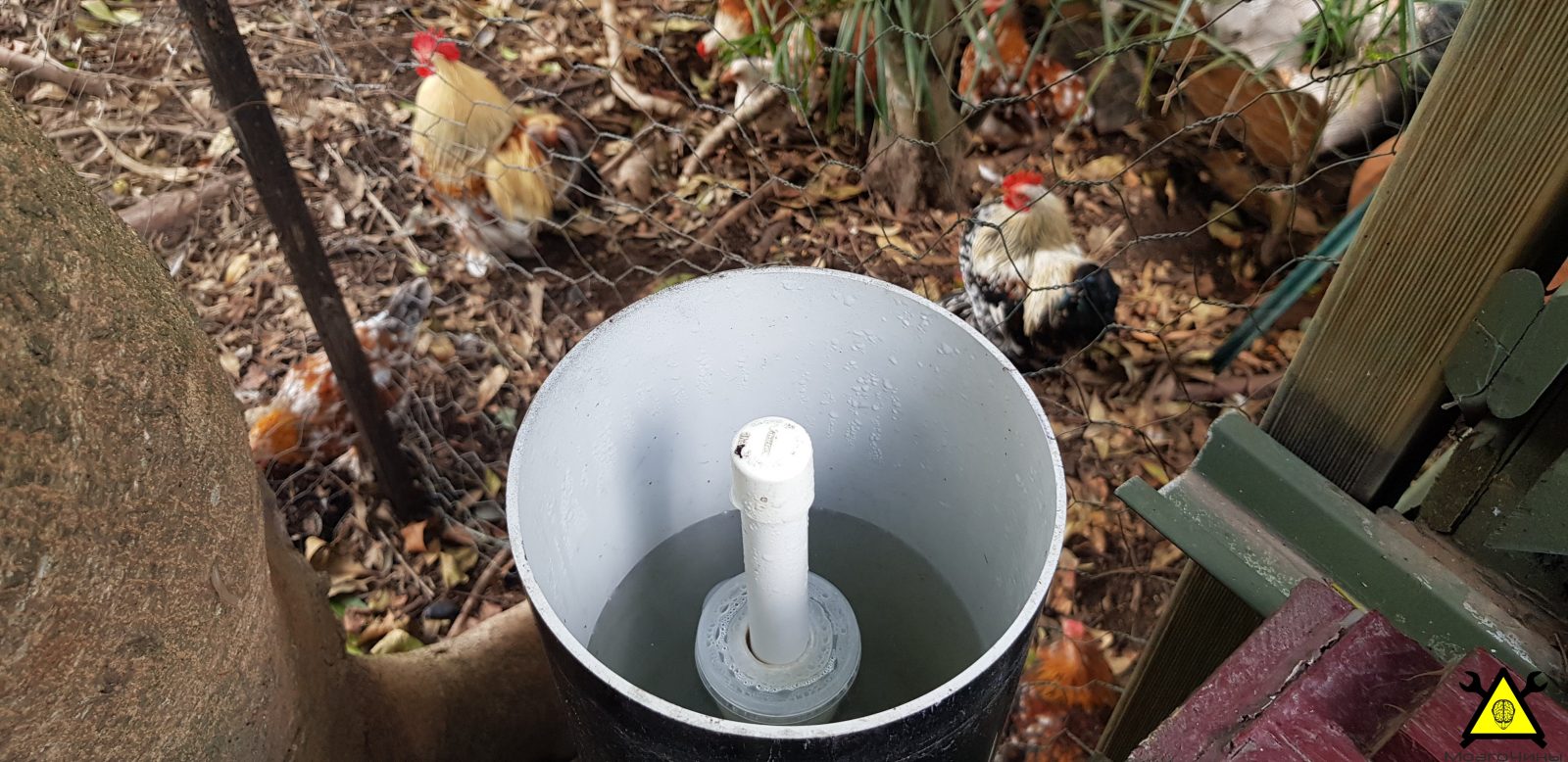

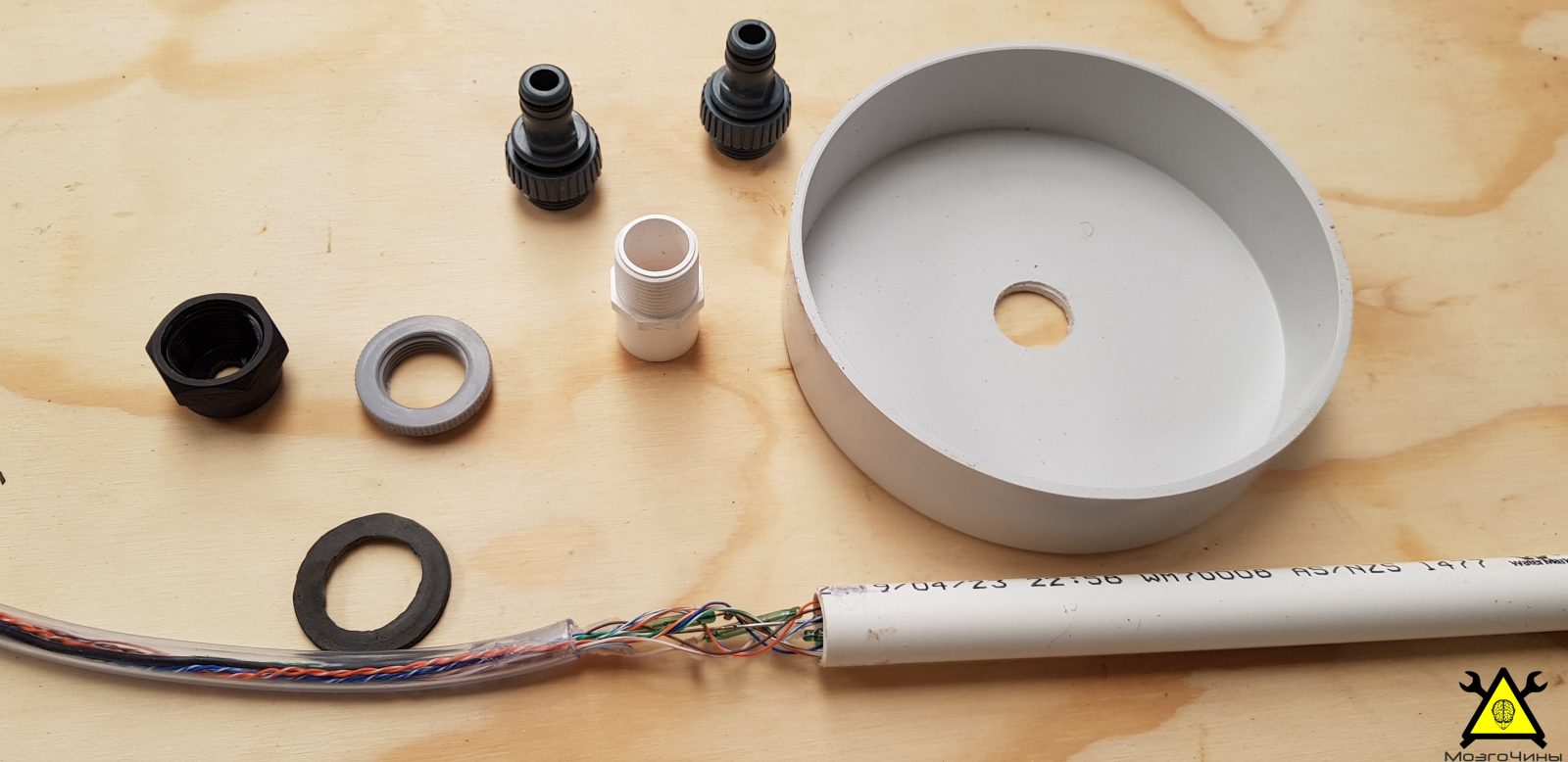

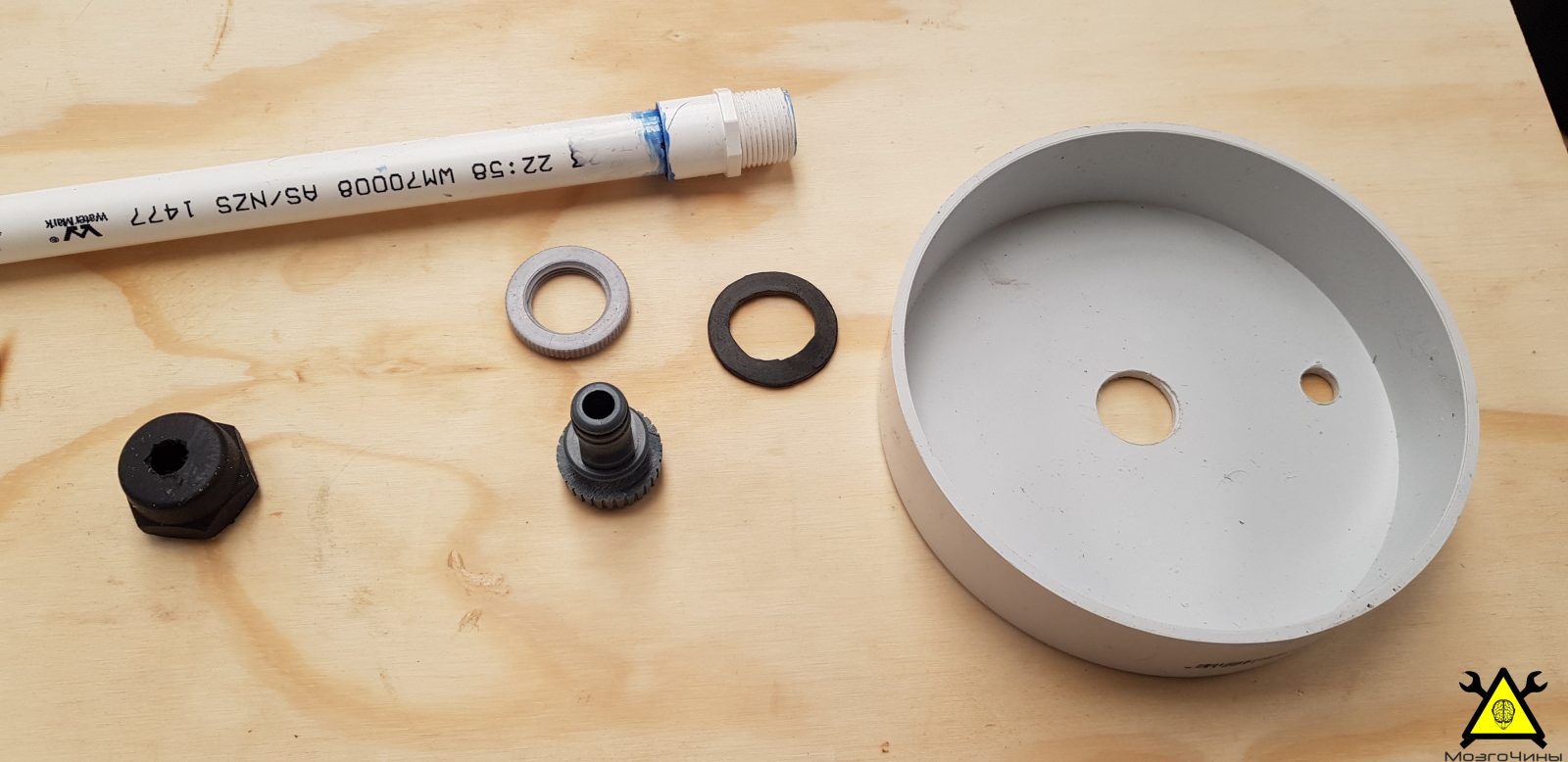

В качестве резервуара для воды была использована ПВХ трубу длиной 125 мм, обрезанная в соответствии с длиной «герконового» узла. Отверстие в центре дна — это то место, где устанавливаются герконы, а другой выход тянется к внутреннему резервуару для воды. Магнитный поплавок одевается на герконы, свободно плавая вверх и вниз по уровню воды.

Шаг 6: Большой тест ….

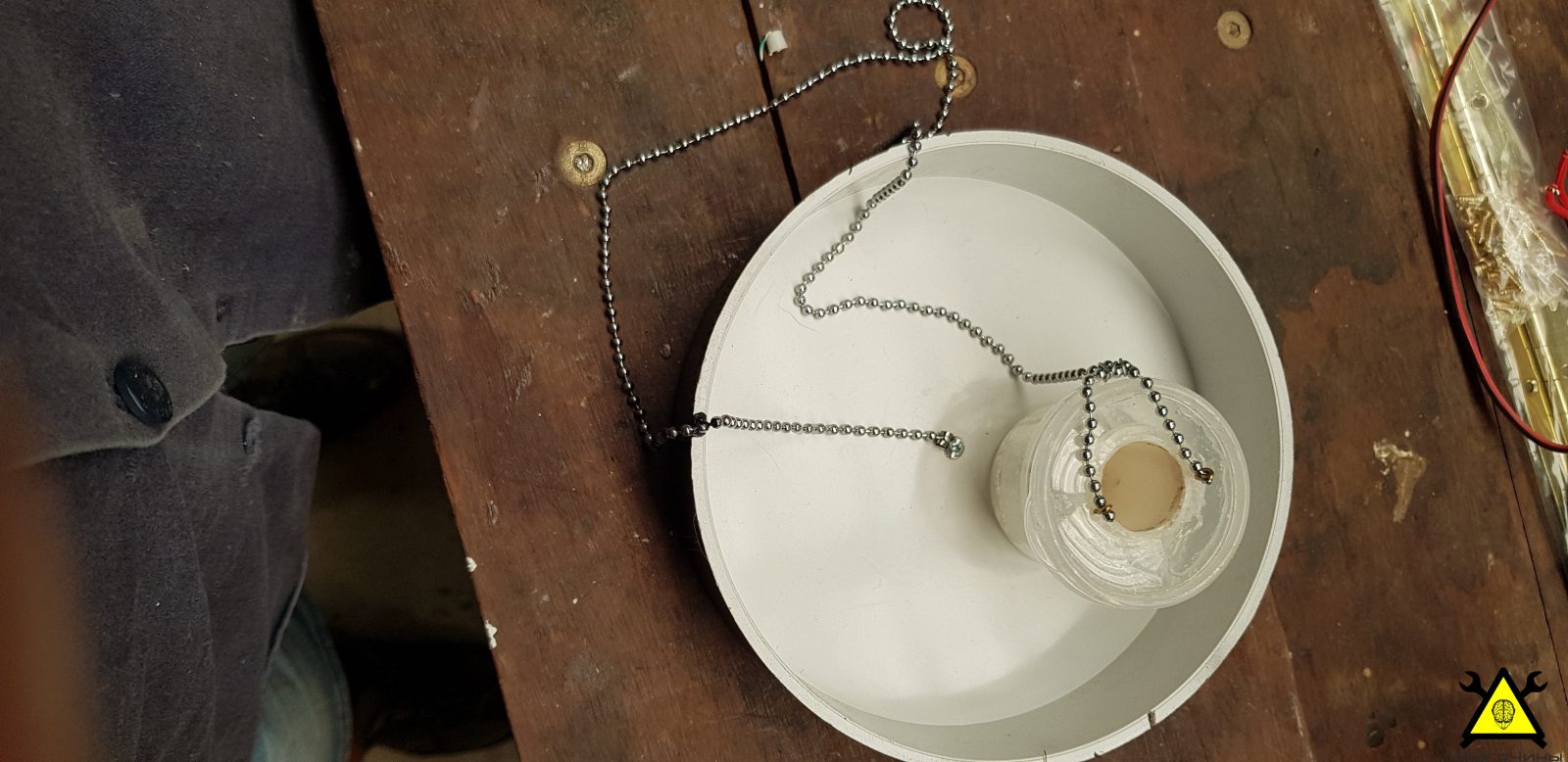

Шаг 7. Кормушка

По тому же принципу был изготовлен индикатор уровня зерна в кормушке.

Шаг 8: Стробоскоп в действии

Шаг 9: Принципиальная схема

Спасибо за внимание!

( Специально для МозгоЧинов )

Автор: alexlevchenko
