Как сделать POWERBANK из аккумулятора старого телефона

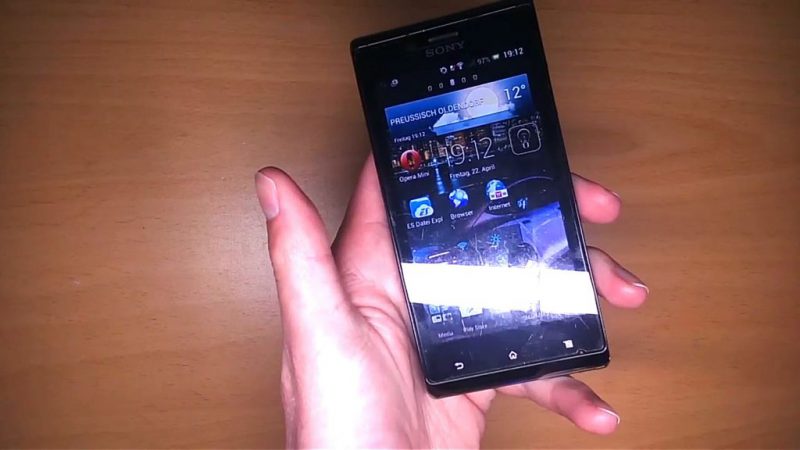

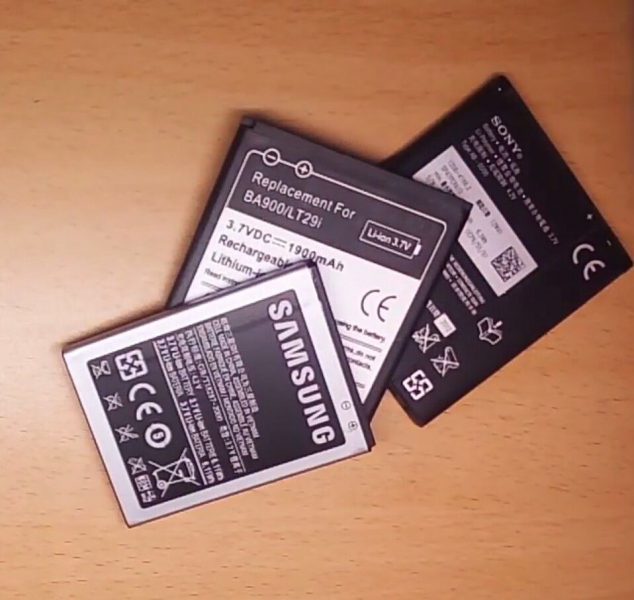

Лично у меня накопилось три телефонных аккумулятора (и телефоны я менял отнюдь не из-за неисправности батарей), они не нагревались и не разбухли, и их можно использовать для запитывания каких-нибудь гаджетов. Емкость среднего аккумулятора после 2 лет использования составляет около 80% от изначальной, это как раз период в течение которого я обычно приобретаю новый мозгосмартфон. А если задуматься еще о усилиях по получению исходных материалов, производству самих аккумуляторов и расходов на транспортировку…

Учитывая все высказанное было бы настоящим позором позволить им медленно «умирать» или просто выбросить их. В этой мозгостатье и ролике я расскажу вам, как своими руками сделать самоделку, позволяющую «дать новую жизнь» аккумуляторов от старых телефонов, то есть сделать внешний аккумулятор для гаджетов, он же POWERBANK.

Шаг 1: Материалы

Ну что, начнем с того, что же нужно для создания своего собственного внешнего аккумулятора. Из материалов необходимы:

• литий-ионный аккумулятор,
• плата зарядки и защиты для литий-ионных аккумуляторов, рассчитанная на 5В, максимальный входящий ток 1А (чем меньше, тем более продолжительней будет «вторая жизнь» аккумулятора),
• повышающий преобразователь постоянного тока с выходными значениями5В и макс. 600МА
  провода,
• несколько штырьковых разъемов,
• канцелярский зажим,
  кусочек акрила,
• винты,
• и выключатель.

Еще понадобятся:

• нож,
• пара плоскогубцев,
• стриппер,
• паяльник,

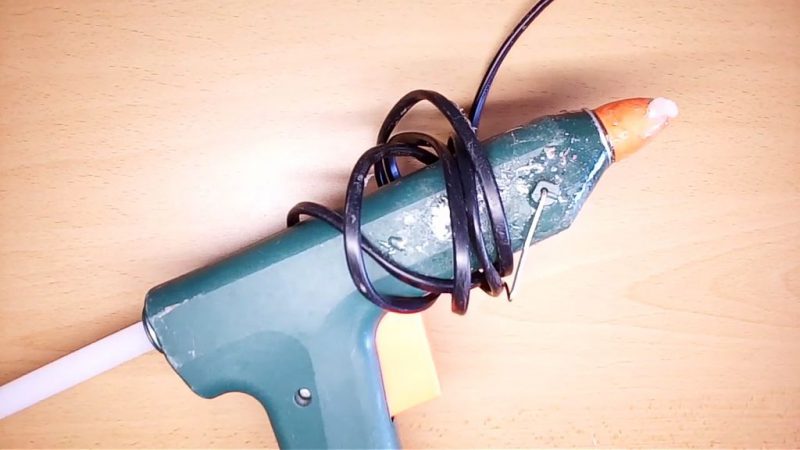

• и клеевой пистолет,
• а еще дрель и бормашинка.

Шаг 2: Как работают платы?

Для начала ознакомимся с платой зарядки и защиты для литий-ионных аккумуляторов. Три ее важных функций это зарядка, защита от превышения тока и защита от слишком малого напряжения.

Литий-ионные батареи заряжаются по определенной схеме — когда они почти полностью заряжены, снижается их потребление тока. Мозгоплата распознает это и как только напряжение батареи достигнет 4.2В, останавливает зарядку. На выходе платы есть схема защиты предотвращающая превышение тока и чрезмерное понижение напряжения. В современные телефонные аккумуляторы такая защита уже встроена, но в данной самоделке эта плата позволит использовать незащищенные аккумуляторы, которые можно найти в старых ноутбуках. Зарядный ток платы можно настраивать посредством резистора, и он должен быть в пределах 30-50% от номинальной емкости аккумулятора.

DC преобразователь конвертирует постоянное напряжение батареи в квадратную волну и пропускает ее через небольшую катушку. Вследствие индукционных процессов образуется более высокое напряжение, которое обратно конвертируется в постоянное и может использоваться для запитывания гаджетов, рассчитанных на 5В.

Теперь, более менее зная с чем имеем дело, можно приступать собственно к сборке мозгоподелки.

Шаг 3: Проектирование

Прежде чем приступить к создания корпуса для самоделки, обмеряем компоненты и делаем чертеж. Так в моем мозгоустройстве аккумулятор будет крепиться с помощью канцелярского зажима, который прикручен к корпусу, платы будут располагаться поверх друг друга, контакты вход/выход будут сверху в верхней части корпуса, а контакты идущие к аккумуляторам — в нижней.

У некоторых аккумуляторов бывает нестандартное положение полярности контактов, поэтому эту «нестандартность» нужно учесть в нашем устройстве, то есть добавить штырьковые разъемы. Для этого берем разъем с тремя штырьками и вырываем средний, а сами штырьки загибаем с одной стороны, чтобы было удобней прикладывать их к контактам аккумулятора. Либо взять разъем с четырьмя штырьками, крайние из которых подсоединить к положительному выводу, а средние — к отрицательному, и тем самым менять полярность контактов просто подключая аккумулятор к левой или правой паре штырьков.

Шаг 4: Изготовление корпуса

А вот теперь займемся сборкой корпуса. Для этого берем линейку и острым ножом размечаем линии, процарапывая их примерно по 10 раз, чтобы затем не прикладывать к заготовке большие усилия и уже не использовать линейку. Процарапав линии на достаточную глубину прикладываем к ним плоскогубцы и сгибаем заготовку, пока она не сломается по этим линиям. «Наломав» таким образом все необходимые детали мозгокорпуса, зачищаем их и подгоняем друг к другу. Затем крепим их к устойчивой поверхности и с помощью бормашинки делаем отверстия и прорези под винты, выключатель, входы, выходы и штырьковые разъемы.

Шаг 5: Сборка электроцепи

До того, как приступить к сборке мозгоустройства собираем сначала электроцепь, и ориентируемся при этом на представленную схему. Небольшой выключатель здесь служит для включения/отключения преобразователя постоянного тока.

Шаг 6: Окончательная сборка

С помощью клеевого пистолета склеиваем платы друг с другом, а затем и с одной их деталей корпуса. Далее склеиваем весь корпус, и привинчиваем к нему канцелярский зажим.

Через штырьковый разъем подсоединяем аккумулятор и пробуем самоделку в действии. Если она не работает, то подключаем кабель зарядки.

Шаг 7: Использование!

Что ж, теперь аккумуляторы ваших старых телефонов снова в деле!

Предложенный мной вариант корпуса конечно не идеален, но для демонстрации всей концепции сгодиться. Могу даже поспорить, что вы предложите гораздо лучшее решение :)

На этом все, всем мозгоудачи!
