Всем привет. Продолжаем освоение не такого уже и диковинного зверя, как arduino.
На первом занятии мы благополучно:
- подключили плату arduino uno к компьютеру/ноутбуку;
- запустили программную среду разработки arduino IDE;
- написали первую программу;
- зашили её в микроконтроллер (МК);
- помигали встроенным светодиодом.
Задача нашего сегодняшнего урока заключит в том, чтобы собрать схему, которая будет включать/выключать светодиод (иными словами – пародию самого простого фонарика). При этом управлять всем этим безобразием будет плата arduino uno :-)
Приступим.

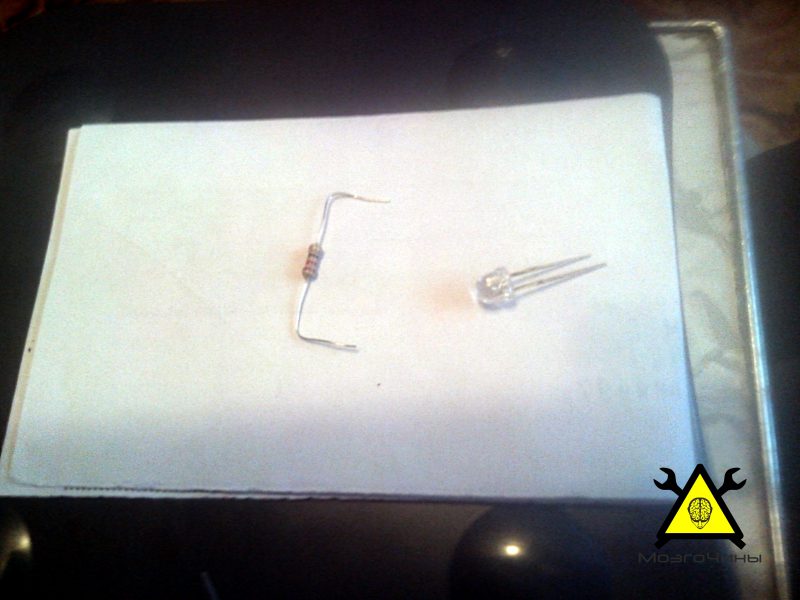

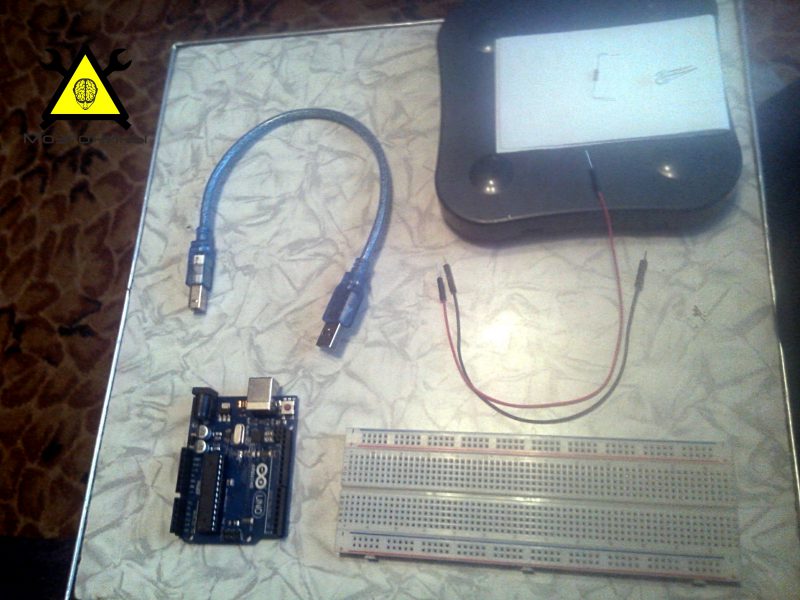

Нам понадобится:
- плата Arduino Uno;
- беспаечная макетная плата;
- резистор с номиналом сопротивления 220 Ом;
- светодиод;
- джамперы.
Посмотрим на схему. На ней представлен источник напряжения, резистор и светодиод. В нашем случае для подачи питания на схему будем использовать плату (вернее её выводы – 9 и землю).
Далее следует решить, каким именно способом вы будете проводить монтаж схемы:
- навесным способом (неудобно и нет гарантии, что провода не поотваливаются от выводов радиодеталей);
- можно изготовить такую плату – дешево и сердито (надежное пропаиваемое соединение – это одновременно и плюс и минус данного вида монтажа);
- можно на макетной плате (необязательно сразу покупать большую, можно обойтись и такой).
В любом из выбранных вами вариантов, для подключения схемы к плате нужно будет использовать джамперы.
На макетной плате линиями разных цветов показаны, какие гнезда соединены между собой (какие из них нельзя соединять вместе накоротко), а какие из них можно соединять друг с другом.
Переходим непосредственно к монтажу схемы.
Открываем программную среду arduino IDE.

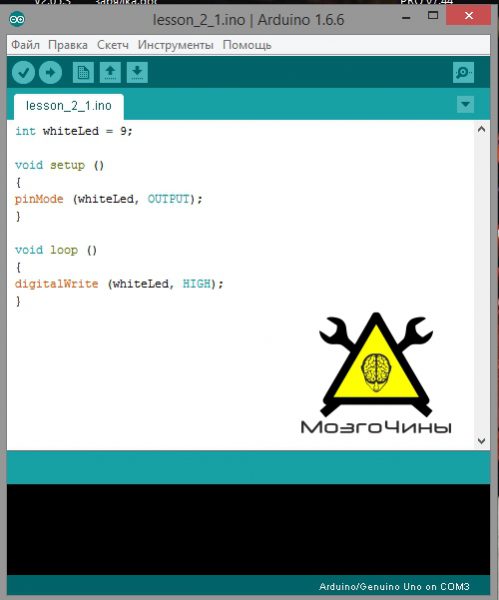

Для начала включим светодиод (можете загрузить готовую программу, а можете набрать. Настоятельно рекомендую второе. Спешить нам некуда, нужно «набивать руку».
Загружаем программу в микроконтроллер – смотрим на результат.

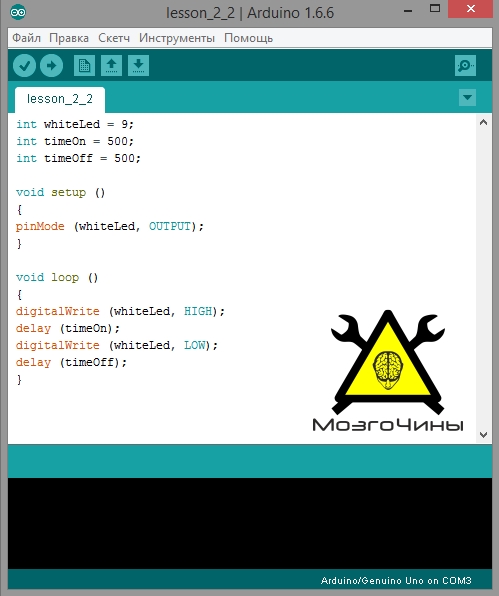

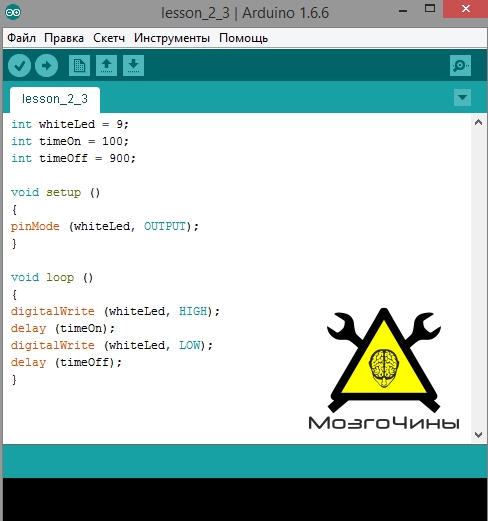

Модернизируем программу (фактически повторяем все, что мы делали в предыдущем уроке, только уже в «живой схеме»).
Спасибо за внимание) До следующего урока)
