Мысль собрать простейший магнитофон, не магнитофон даже, а кассетный проигрыватель посещала ни единожды – кассет в домашней коллекции за время пика их популярности в качестве носителя аудио записей, накопилось у меня не менее сотни, и выбросить их теперь на помойку рука не поднимается.
Хотя все записи, что на них присутствуют, не составляет никакого труда найти на просторах Интернета в более приличном качестве. Но вот так уж сложилось.
Но, раз уж появился УМ, то должен быть и регулятор громкости, а значит и регуляторы тембра - «Остапа понесло…»)))).
УМ собрал на микросхеме TDA2005 по типовой схеме, а регулятор тембра и громкости на A1524. В качестве плат использовал универсальные монтажные платы купленные в магазине радиодеталей.
Позже решено было добавить в схему и радиоприемник, превратив, таким образом, магнитофон в магнитолу. Подходящая плата радио модуля нашлась в очередном «убитом» временем китайском магнитофоне. Тюнер выполненный на единственной микросхеме КА2292 включал в себя ФМ, СВ, ДВ, КВ каскады, стерео декодер и индикаторы точной настройки и наличия стерео сигнала. Для его питания был изготовлен очередной стабилизатор напряжения +4в.
После отладки электроники встал вопрос окончательного оформления всей конструкции. В качестве верхней крышки корпуса был применен второй БП от компьютера со срезанной боковой стенкой.
Соединение обеих корпусов выполнено с помощью металлической пластины и двух вертикальных стоек. После предварительной сборки компонентов корпуса выяснилось, что в нем вполне хватает места для размещения еще и двух динамиков)))).
Боковыми стенками с отверстиями для них послужили 4 мм фанерные пластины. Из фанеры была изготовлена и накладка на верхнюю крышку.
Фанерные детали обтянул самоклеющейся пленкой черного цвета, а корпуса БП покрасил черной акриловой эмалью – спреем, продающейся в магазине красок в баллончиках. Позже такой же эмалью покрыл и пленку на фанере.
После того, как магнитофон был собран и работы над ним были практически закончены, на улице был подобран FM-трансмиттер, потерянный, видимо, каким-то рассеянным автолюбителем. Я не смог удержаться, что б не добавить в свою конструкцию возможность воспроизводить MP3 файлы.
В передней панели укрепил USB разъем для подключения флешек, а плату трансмиттера разместил под верхней крышкой магнитофона, прорезав предварительно в ней отверстия под индикатор и кнопки управления. Подключил трансмиттер к цепи +15в ИБП.
На этом работы с электронной частью были закончены. Требовалось лишь внешнее оформление магнитофона. Результаты трудов Вы видите на фотографиях.
Общие финансовые затраты в итоге не превысили 500 руб.
Удовольствие, полученное от творчества вообще подсчету не поддается))).p. s. …..если кто то осилил чтение данного текста до конца, примите мою искреннюю благодарность!
Изначально планировалось, что магнитофон (я так стану дальше называть свою конструкцию) будет представлять собой простейшее устройство, без усилителя мощности, которое можно подключить к линейному входу звуковой карты любого компьютера (ноутбука) и слушать записи, используя его усилитель и динамики. Лентопротяжный механизм (ЛПМ) от неисправного китайского двухкассетника давно был на примете. Вообще, недостатка в различных запчастях в процессе сборки, я не испытывал, так как всевозможных, не подлежащими ремонту, электронных устройств за время увлечения электроникой, у меня (как наверное и у любого радиолюбителя) накопилось ну просто изрядное количество.
Лирическое отступление – у читающего данный текст, сразу может возникнуть вопрос – «а на фига, извините, не проще было найти (купить, отремонтировать) готовый плеер (магнитофон) и приспособить его под свои цели. Ради чего вся эта конструкция?» Отвечаю – исключительно ради собственного удовольствия! Что называется – вспомнил детство, напало вдохновение))). "Накрыло", как говориться, поэтому все вопросы типа «а на фига» - имеют один ответ в данном случае – «ради собственного удовольствия». Потому, особой логики во всей конструкции искать не следует.
Лирическое отступление – у читающего данный текст, сразу может возникнуть вопрос – «а на фига, извините, не проще было найти (купить, отремонтировать) готовый плеер (магнитофон) и приспособить его под свои цели. Ради чего вся эта конструкция?» Отвечаю – исключительно ради собственного удовольствия! Что называется – вспомнил детство, напало вдохновение))). "Накрыло", как говориться, поэтому все вопросы типа «а на фига» - имеют один ответ в данном случае – «ради собственного удовольствия». Потому, особой логики во всей конструкции искать не следует.
Основными условиями изготовления магнитофона, были - как можно меньшие финансовые затраты и применение в конструкции, как можно больше готовых узлов и деталей. Перспектива выдумывать, сверлить и травить печатные платы, меня уже не вдохновляла. Хотя, несомненно, конструкция получилась бы более симпатичной.
Начал с поиска блока питания (БП). Так как индикатор требовал двух полярное напряжение 15в и переменное 5в, то этим параметрам практически идеально отвечали импульсные блоки питания (ИБП) от китайских DVD проигрывателей (коих у меня накопилось штук 6 – с севшими лазерами и не подлежащими ремонту). Подобрал тот, что лучше подходил по габаритам.
Двигатель ЛПМ (со встроенным стабилизатором вращения) питался от 9в, поэтому для него подошло +15в плечо ИБП (пришлось дополнительно спаять стабилизатор на 9в).
Усилитель воспроизведения (УВ) применил от автомагнитолы «Звезда 204 РМ СА», регулировкой которой, в свое время занимался на заводе в родном Сергиевом Посаде, где магнитола выпускалась. Питание для УВ требовалось так же +9в.
В процессе сборки решил, что кроме линейного выхода, магнитофон все же должен иметь усилитель для наушников, что бы и в случае отсутствия компьютера, его можно было бы использовать.
В качестве телефонного, применил усилитель от отслужившего свой срок старого CD-ROM'а. Благо, они долгое время выпускались с регулятором громкости.
Второй такой же усилитель, в последствии, был применен в качестве линейного усилителя радиоприемника.
После того, как вся конструкция успешно заработала «на коленке», бросать затею уже совсем не хотелось, решил, что магнитофон будет обязательно собран. Да и удовольствия сам процесс доставлял массу!

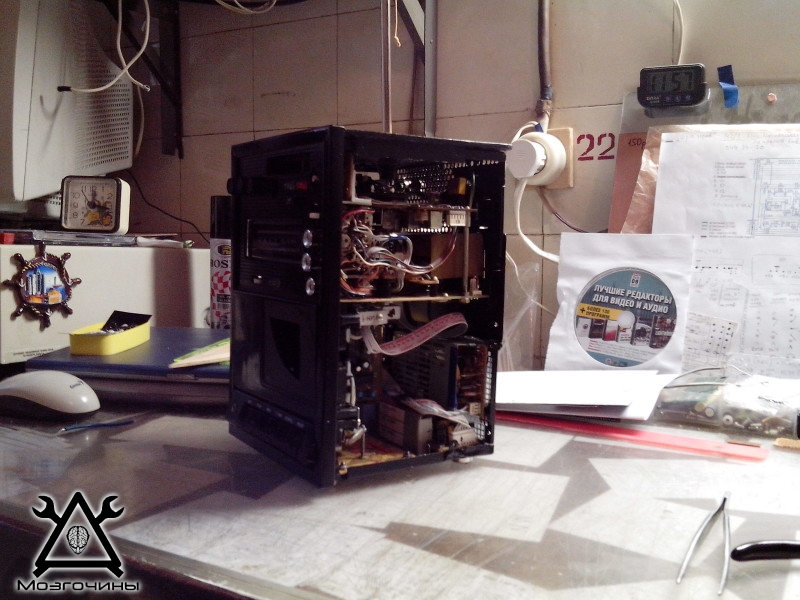

Следующим этапом сборки стало размещение узлов в пустом корпусе блока питания компьютера, который должен был послужить корпусом будущего магнитофона.
Но, возникла сложность – очень близкое расположение импульсного блока питания и магнитофонной головки ЛПМ (планировалось, что ЛПМ будет размещен горизонтально и закреплен на верхней крышке) создавало сильные помехи в виде неприятного высокочастотного писка. Свою лепту в общий источник помех добавил и индикатор. Стало понятно, что поместить конструкцию в корпус компьютерного блока питания и при этом получить приемлемый уровень помех не получится – слишком мало места, а экранирование ИБП не помогает.

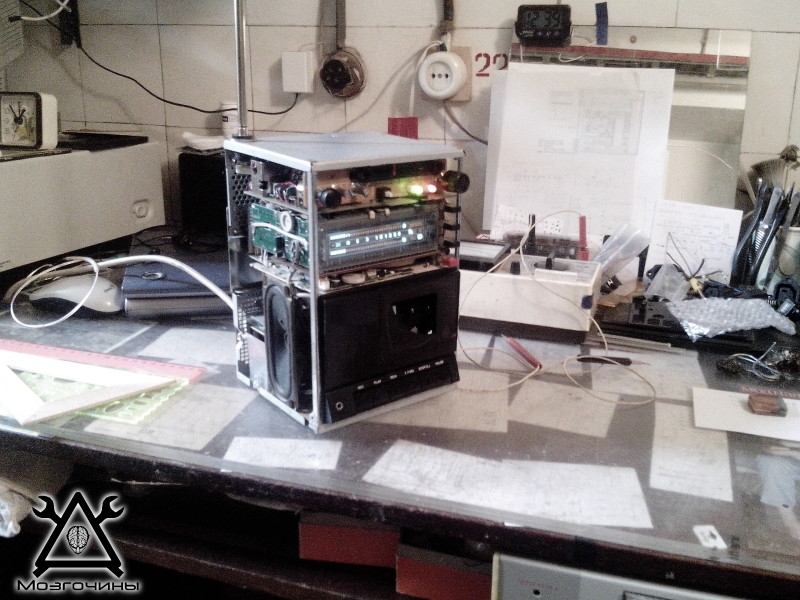

Поэтому решил не ограничиваться размерами только одного БП, а использовать его в качестве основания корпуса. Разместил ЛПМ вертикально, ИБП расположил на противоположной стенке корпуса, как можно дальше от магнитной головки и уж, раз места теперь стало в разы больше, добавил усилитель мощности (УМ), что бы была возможность подключить громкоговорители. Но для питания УМ потребовался отдельный блок питания. Мощности ИБП, едва хватало для питания остальных блоков.
Начал с поиска блока питания (БП). Так как индикатор требовал двух полярное напряжение 15в и переменное 5в, то этим параметрам практически идеально отвечали импульсные блоки питания (ИБП) от китайских DVD проигрывателей (коих у меня накопилось штук 6 – с севшими лазерами и не подлежащими ремонту). Подобрал тот, что лучше подходил по габаритам.
Двигатель ЛПМ (со встроенным стабилизатором вращения) питался от 9в, поэтому для него подошло +15в плечо ИБП (пришлось дополнительно спаять стабилизатор на 9в).
Усилитель воспроизведения (УВ) применил от автомагнитолы «Звезда 204 РМ СА», регулировкой которой, в свое время занимался на заводе в родном Сергиевом Посаде, где магнитола выпускалась. Питание для УВ требовалось так же +9в.
В процессе сборки решил, что кроме линейного выхода, магнитофон все же должен иметь усилитель для наушников, что бы и в случае отсутствия компьютера, его можно было бы использовать.
В качестве телефонного, применил усилитель от отслужившего свой срок старого CD-ROM'а. Благо, они долгое время выпускались с регулятором громкости.
Второй такой же усилитель, в последствии, был применен в качестве линейного усилителя радиоприемника.
После того, как вся конструкция успешно заработала «на коленке», бросать затею уже совсем не хотелось, решил, что магнитофон будет обязательно собран. Да и удовольствия сам процесс доставлял массу!
Следующим этапом сборки стало размещение узлов в пустом корпусе блока питания компьютера, который должен был послужить корпусом будущего магнитофона.
Но, возникла сложность – очень близкое расположение импульсного блока питания и магнитофонной головки ЛПМ (планировалось, что ЛПМ будет размещен горизонтально и закреплен на верхней крышке) создавало сильные помехи в виде неприятного высокочастотного писка. Свою лепту в общий источник помех добавил и индикатор. Стало понятно, что поместить конструкцию в корпус компьютерного блока питания и при этом получить приемлемый уровень помех не получится – слишком мало места, а экранирование ИБП не помогает.
Поэтому решил не ограничиваться размерами только одного БП, а использовать его в качестве основания корпуса. Разместил ЛПМ вертикально, ИБП расположил на противоположной стенке корпуса, как можно дальше от магнитной головки и уж, раз места теперь стало в разы больше, добавил усилитель мощности (УМ), что бы была возможность подключить громкоговорители. Но для питания УМ потребовался отдельный блок питания. Мощности ИБП, едва хватало для питания остальных блоков.
Был найден выносной ИБП от принтера, выдающий +24в на выходе при токе 1А.
Который в процессе наладки конструкции, увы, сгорел (щуп тестера соскочил и неудачно замкнул какую-то цепь в его схеме – явно не мой был тот день))) и восстановить схему уже не получилось. Пришлось на его плате, удалив детали, расположить трансформатор и диодный выпрямитель. Кстати, в своих конструкциях, в качестве монтажных плат, часто использую платы от ненужных устройств (конечно, предварительно удалив с них штатные радиодетали, соединяя, где необходимо имеющиеся дорожки перемычками, или перерезая скальпелем). Конструкции на таких платах смотрятся очень неплохо. Поэтому на фото в разное время присутствует и импульсный блок и позднее уже выполненный с использованием трансформатора.
Который в процессе наладки конструкции, увы, сгорел (щуп тестера соскочил и неудачно замкнул какую-то цепь в его схеме – явно не мой был тот день))) и восстановить схему уже не получилось. Пришлось на его плате, удалив детали, расположить трансформатор и диодный выпрямитель. Кстати, в своих конструкциях, в качестве монтажных плат, часто использую платы от ненужных устройств (конечно, предварительно удалив с них штатные радиодетали, соединяя, где необходимо имеющиеся дорожки перемычками, или перерезая скальпелем). Конструкции на таких платах смотрятся очень неплохо. Поэтому на фото в разное время присутствует и импульсный блок и позднее уже выполненный с использованием трансформатора.
Но, раз уж появился УМ, то должен быть и регулятор громкости, а значит и регуляторы тембра - «Остапа понесло…»)))).
УМ собрал на микросхеме TDA2005 по типовой схеме, а регулятор тембра и громкости на A1524. В качестве плат использовал универсальные монтажные платы купленные в магазине радиодеталей.
Позже решено было добавить в схему и радиоприемник, превратив, таким образом, магнитофон в магнитолу. Подходящая плата радио модуля нашлась в очередном «убитом» временем китайском магнитофоне. Тюнер выполненный на единственной микросхеме КА2292 включал в себя ФМ, СВ, ДВ, КВ каскады, стерео декодер и индикаторы точной настройки и наличия стерео сигнала. Для его питания был изготовлен очередной стабилизатор напряжения +4в.
После отладки электроники встал вопрос окончательного оформления всей конструкции. В качестве верхней крышки корпуса был применен второй БП от компьютера со срезанной боковой стенкой.

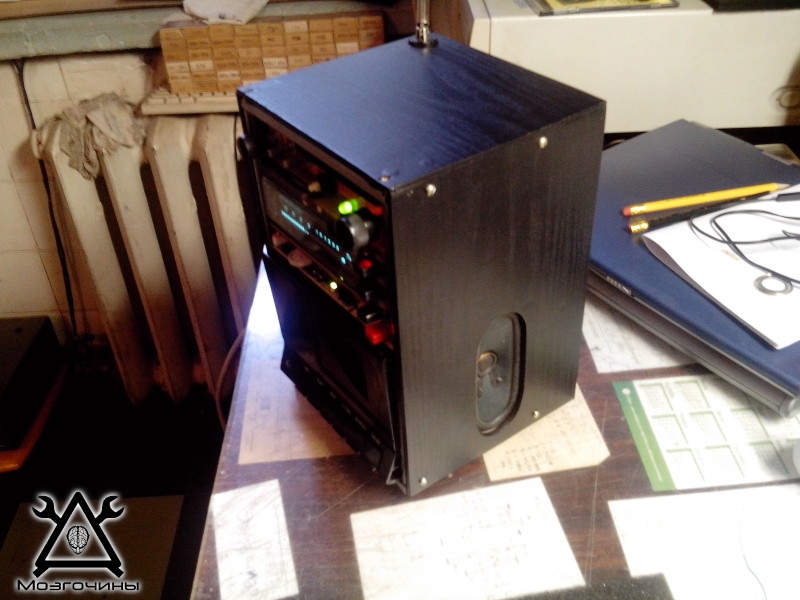

Соединение обеих корпусов выполнено с помощью металлической пластины и двух вертикальных стоек. После предварительной сборки компонентов корпуса выяснилось, что в нем вполне хватает места для размещения еще и двух динамиков)))).

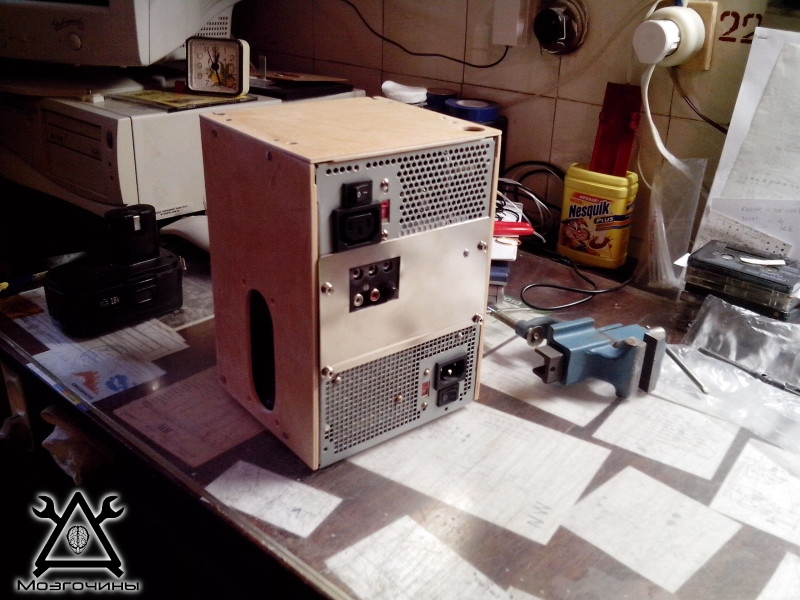

Боковыми стенками с отверстиями для них послужили 4 мм фанерные пластины. Из фанеры была изготовлена и накладка на верхнюю крышку.

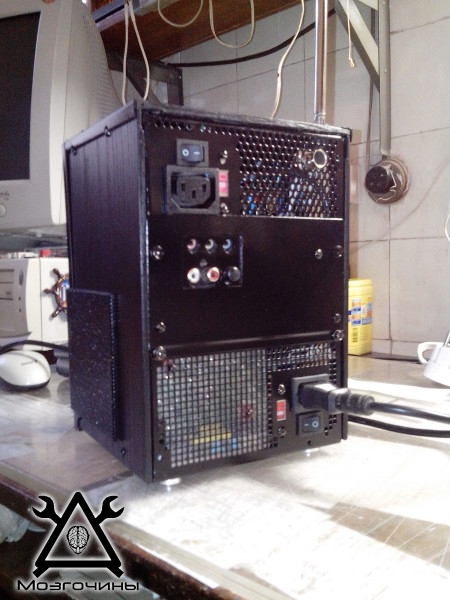

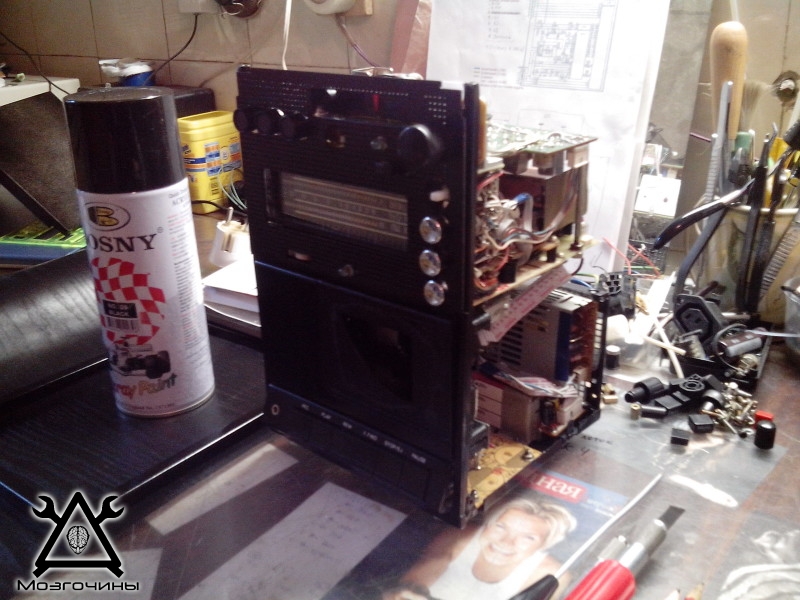

Фанерные детали обтянул самоклеющейся пленкой черного цвета, а корпуса БП покрасил черной акриловой эмалью – спреем, продающейся в магазине красок в баллончиках. Позже такой же эмалью покрыл и пленку на фанере.

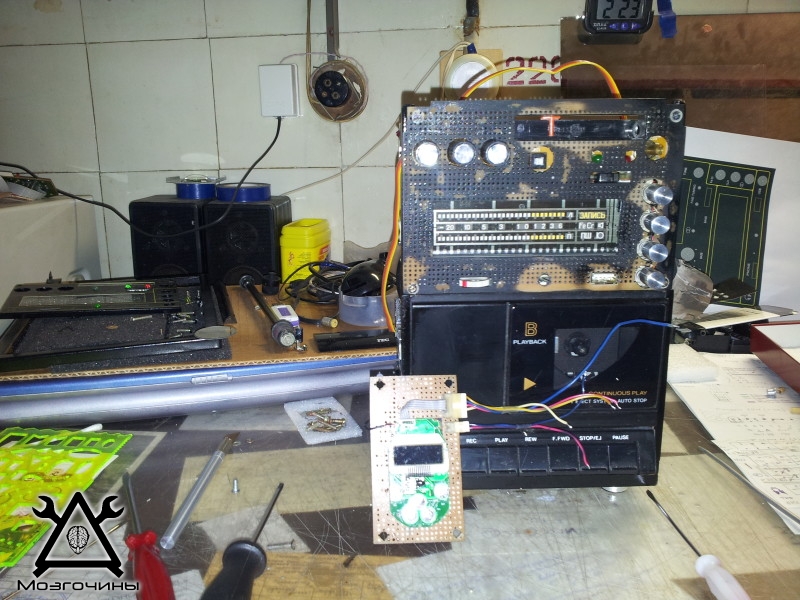

После того, как магнитофон был собран и работы над ним были практически закончены, на улице был подобран FM-трансмиттер, потерянный, видимо, каким-то рассеянным автолюбителем. Я не смог удержаться, что б не добавить в свою конструкцию возможность воспроизводить MP3 файлы.
В передней панели укрепил USB разъем для подключения флешек, а плату трансмиттера разместил под верхней крышкой магнитофона, прорезав предварительно в ней отверстия под индикатор и кнопки управления. Подключил трансмиттер к цепи +15в ИБП.

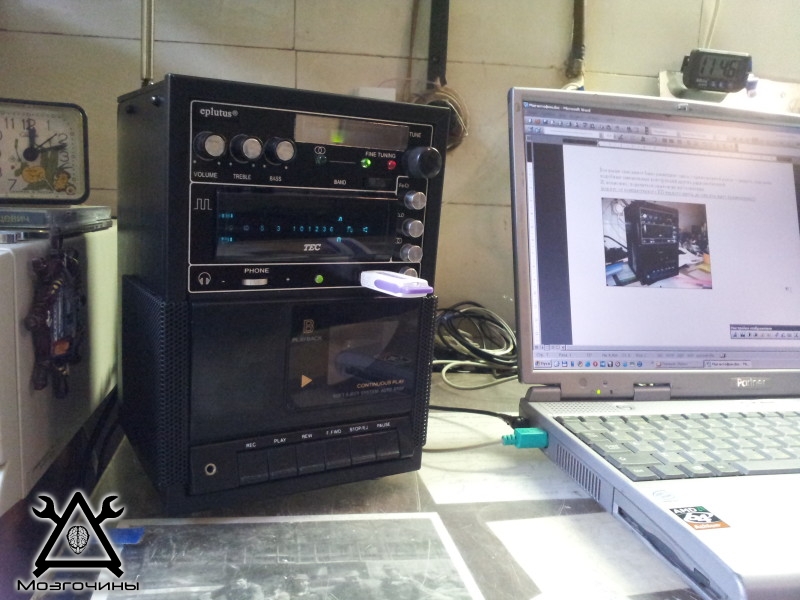

На этом работы с электронной частью были закончены. Требовалось лишь внешнее оформление магнитофона. Результаты трудов Вы видите на фотографиях.
Общие финансовые затраты в итоге не превысили 500 руб.
Удовольствие, полученное от творчества вообще подсчету не поддается))).p. s. …..если кто то осилил чтение данного текста до конца, примите мою искреннюю благодарность!
Все выше описанное было размещено здесь с единственной целью – поделиться результатами своего труда, возможно, кому-то будет интересно.
