Светодиодная подсветка рабочей зоны сверлильного станка

Светодиодная подсветка рабочей зоны сверлильного станка

сверлильный станок 007

Для любого серьёзного станка необходима собственная подсветка, не зависящая от чего-либо. В один прекрасный момент мне надоело крутить настольную лампу во время работы, направляя её то на станок, то обратно на стол. И тут мне в строительном магазине попался светодиодный модуль...

Модуль рассчитан на 12 вольт, а городить трансформаторный блок питания не хотелось, хотя место позволяло.

сверлильный станок 001

Расковыряв компаунд в нужных местах для прозвонки соединений, я набросал его схему:

Копия сверлильный станок 001

На схеме видно две пары светодиодов, соединённых между собой последовательно, и подключенных к источнику питания параллельно. Банальное уменьшение номинала резисторов не дало результатов, так как при последовательном соединении они отказывались гореть от 5 вольт, даже при замене резисторов на перемычки.

Самым простейший способ переделать модуль для работы от 5 вольт - выпаять 2 резистора и посредством перемычек добиться параллельного соединения светодиодов:

сверлильный станок 002

При таком соединении номинал резисторов должен быть несколько ниже, чем 33 ома, но богатого выбора низкоомных резисторов, а уж тем более SMD, не оказалось. Немного упала яркость свечения, но не смертельно.

Теперь остаётся дело за малым - собрать всё в кучу, точнее закрепить на сверлильном станке.

Телефонная зарядка была приделана при помощи хомута, уже за имеющийся болт, дабы не сверлить чугун. Выводы вилки немного укорочены, провода , припаянные к ним, заведены в распредкоробку электродвигателя. При включении станка напряжение будет подаваться на двигатель с блоком питания, и загорится подсветка.

сверлильный станок 004

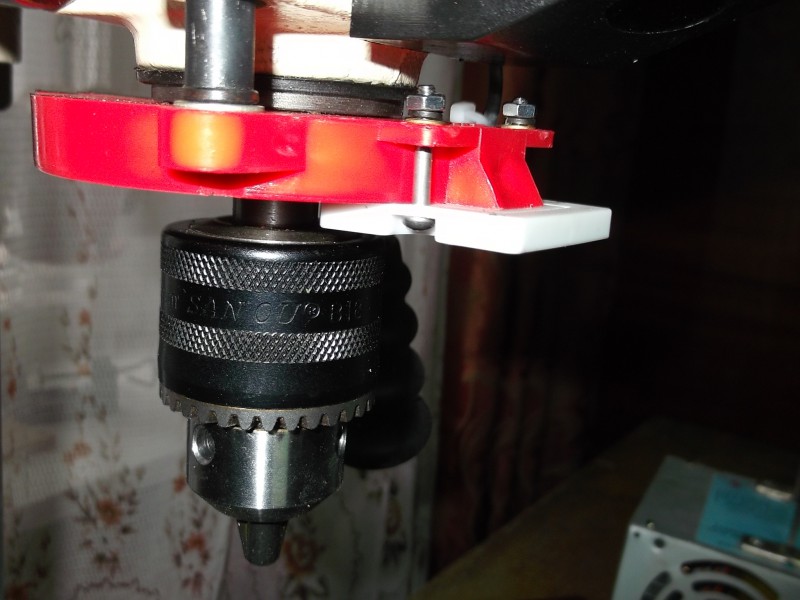

Долго думая о наилучшем варианте расположения светодиодного модуля на станке, пришел к выводу, что его лучше закрепить на лицевой части пиноли. В таком положении рабочая область будет лучше освещена, и тень от сверла мешать не будет.

сверлильный станок 003

сверлильный станок 005

Для более равномерной подсветки необходимо на обратной стороне расположить ещё один модуль, но пока я посчитал это лишним.

сверлильный станок 006

В принципе всё. В общем эксплуатация покажет, необходимо ли освещение тыльной части зоны сверления. Ещё одна деталь меня не радует - блок питания включается с задержкой 2 секунды. Если не смогу привыкнуть, придётся ставить другой блочёк.

Добавлено 01.01.17

Подсветкой был доволен, даже привык что блок питания стартует с задержкой, но...

Родной китайский патрон умер, в замену был установлен самозажимной, в 2 раза длиннее. При сверлении маленькими свёрлами начал создавать тень. Было принято решение сделать кольцевую подсветку:

podsvetka-002

Сделана на светодиодах 5050 и резисторах 1206 (30 ом для 5 вольт) Скачать плату

podsvetka-003

На первый взгляд показалось что подсветка идеальна:

podsvetka-004

Но при использовании маленьких свёрел имеем пятно, в котором не видно ничего:

podsvetka-005

Пришлось сделать дополнительный фонарик на одноваттном светодиоде:

podsvetka-007

Фонарик слепил. Надел пластиковое колечко:

podsvetka-011

Поставил другой блок питания на новое место:

podsvetka-009

В общих чертах получилось как-то так:

podsvetka-012

Теперь имеем нормальный свет:

podsvetka-010

Ну и немного выводов ко всему вышесказанному:

  • Короткий патрон + длинное сверло = Кольцевая подсветка
  • Длинный патрон + короткое сверло = Боковая подсветка
  • Не заморачиваться и купить станочный светильник с "гусиной шеей"
