Специально для mozgochiny.ru
Всем привет! Продолжаем тему «автоматизации» помещений. Наверняка, каждый владелец жалюзи, хоть раз думал о том, как было бы классно управлять ламелями с помощью пульта? Вообще, зачем мелочится… Как было бы круто управлять всеми электроприборами с помощью одного единственного пульта…
В этой статье, мы узнаем, как можно сделать модуль дистанционного управления жалюзи своими руками. Поделка относительно простая в изготовлении и может работать практически с любым типом жалюзи. Доработав, представленную в статьи самоделку, вы сможете управлять другими инфракрасными устройствами, такими как светодиодные полосы.
В проекте использовался конструктор Lego, в частности шестерёнки. При отсутствии Lego, вы можно изготовить собственные шестерёнки из дерева или оргстекла. Шестерёнка, которая захватывает «верёвку управления», печаталась на 3D-принтере.
Мозгом этого проекта выступает плата Arduino Nano, которая отлично работает с ИК-сигналами. Для управления можно использовать любой ИК-пульт.

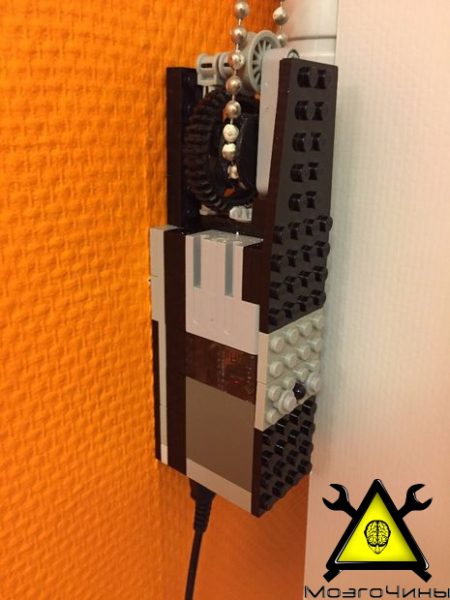

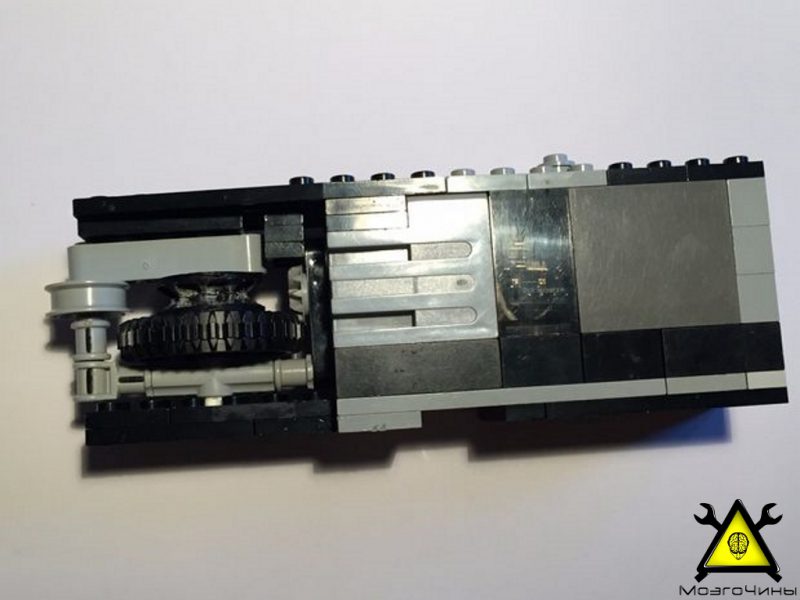

В собранном виде модуль довольно компактный. Он монтируется на стенку. В качестве источника питания выбрана самая обычная зарядка.

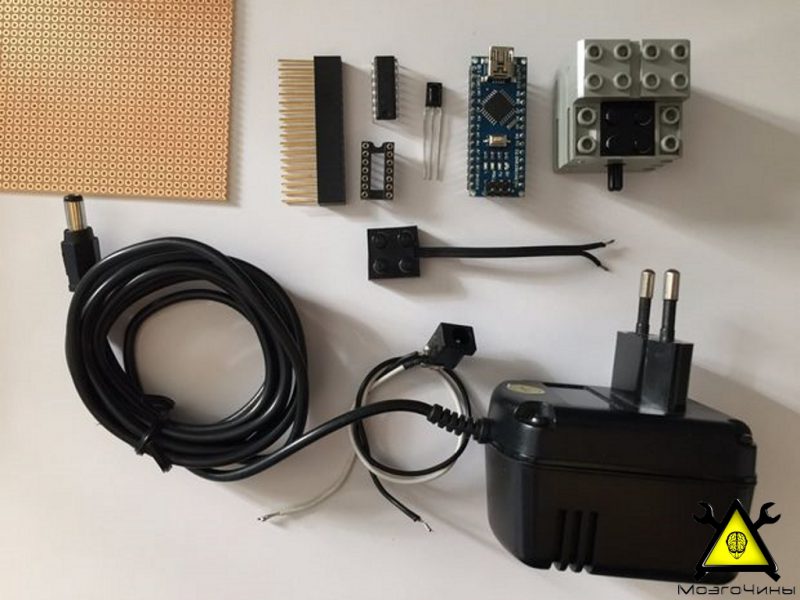

Шаг 1: Список деталей
Все или почти все составные части, можно найти в ближайшем радиомагазине:
- Arduino nano;
- H-мост (драйвер двигателя);
- Штыревые соединители (2x15 контактов);
- ИК-приёмник;
- Двигатель (двигатель Lego или обычный электродвигатель);
- Разъём питания Lego;
- Разъём под штекер питания, что соответствует зарядке;
- Блок питания 9-12 В (достаточно 100 мА).
Для расширенной версии понадобятся дополнительные детали:
- ИК-светодиод;
- Транзистор NPN;
- Резисторы с номиналом 100 и 10k Ом.

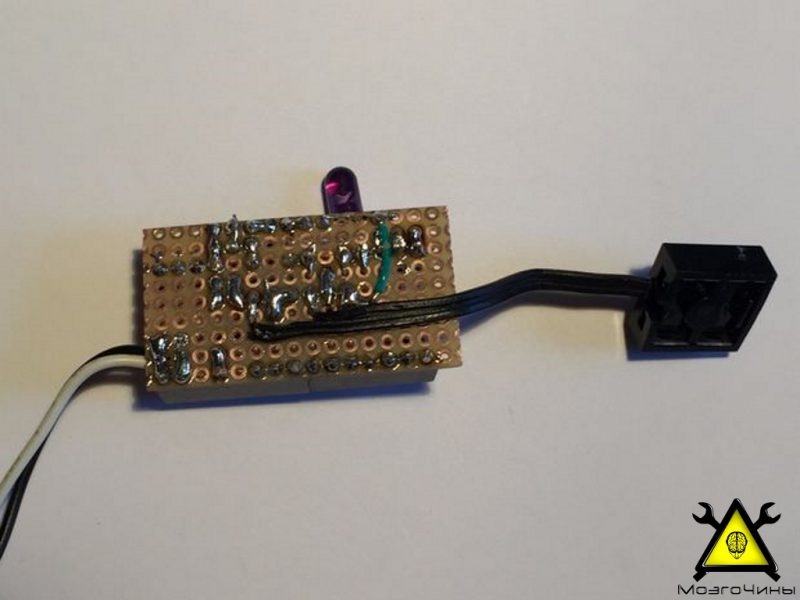

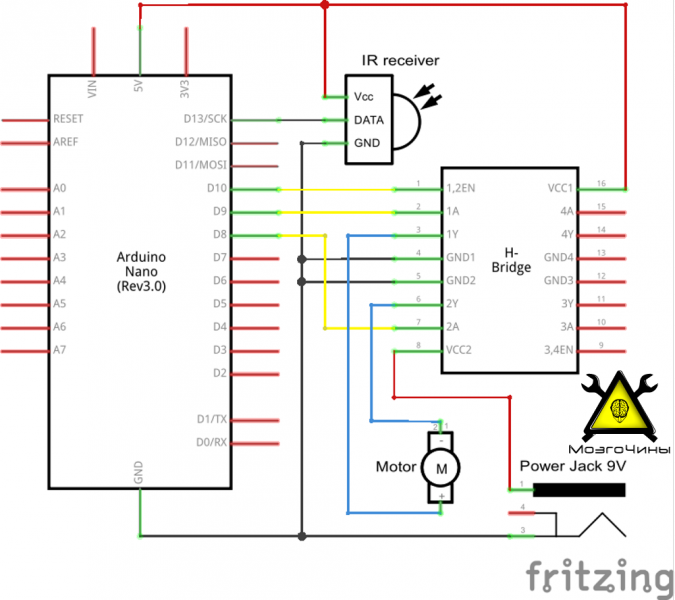

Шаг 2: Электроника

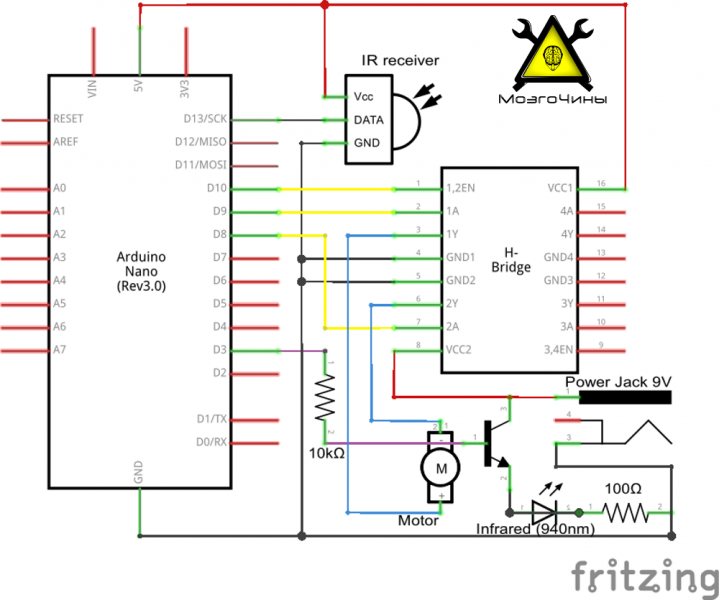

Подключаем двигатель к H-мосту. Arduino будет управляет им с помощью трёх цифровых выходов, а именно: включением (включение/выключение двигателя) и направлением вращения вала.
ИК-приёмник подключаем к входной клемме. К этому модулю также подключаем клеммы питания и заземления.

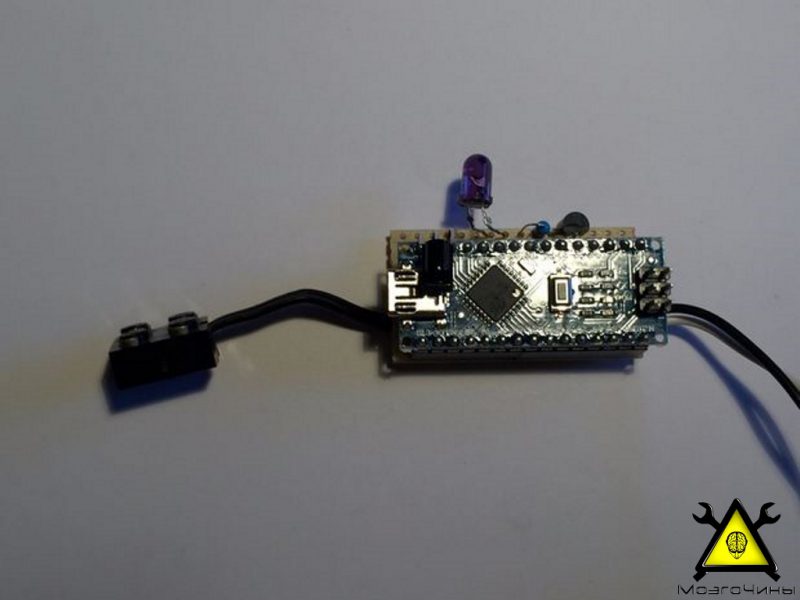

В расширенной версии будет добавлен «усилитель». Он будет усиливать выходной сигнал Arduino, максимум которого составлять только 40 мА, до 100 мА для ИК-светодиода (приведёт к усилению сигнала).

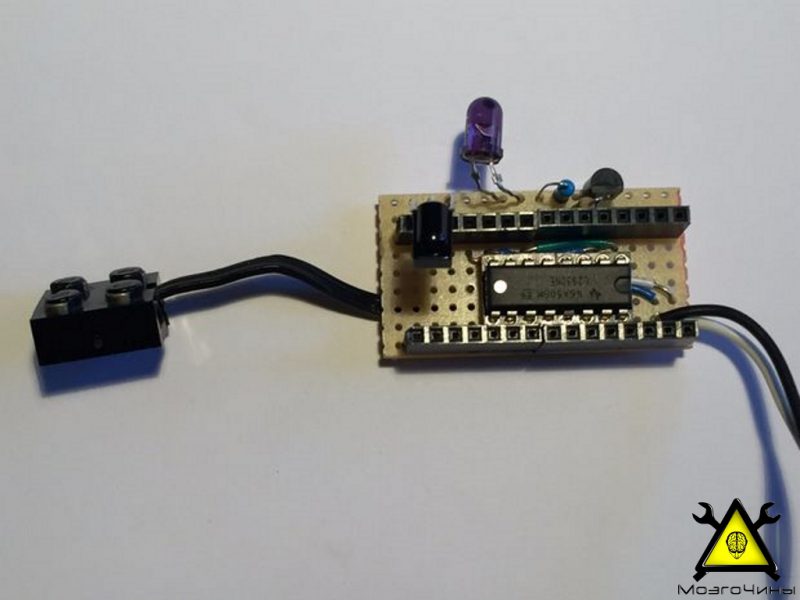

Рекомендую не запаивать H-мост и Arduino Nano, а установить их в однорядные розетки.

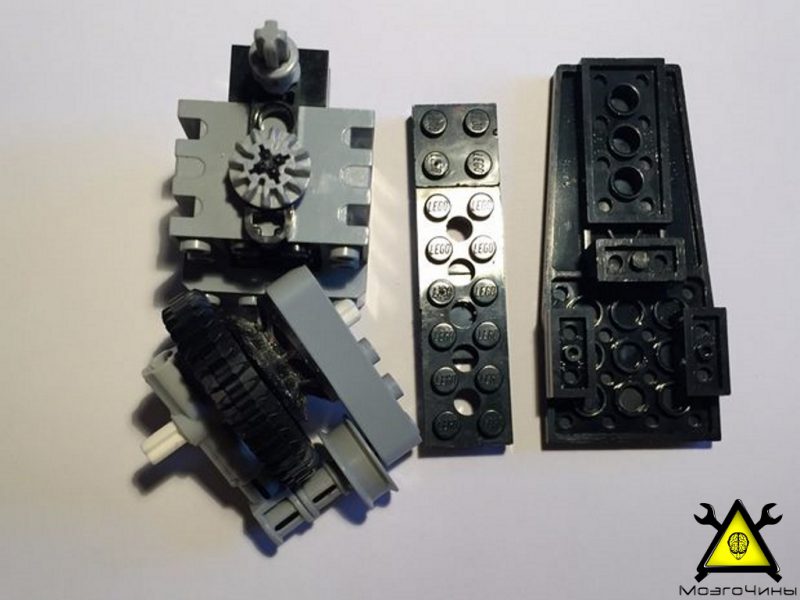

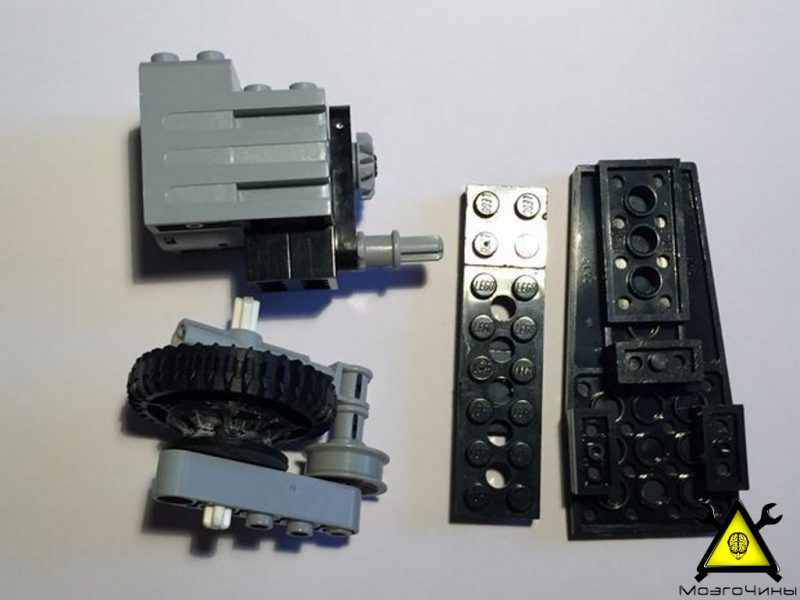

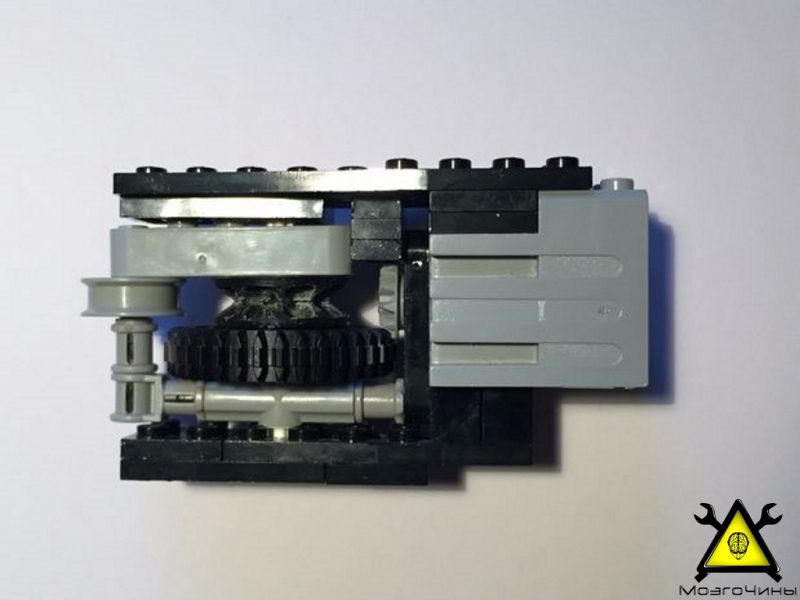

Шаг 3: Корпус и шестерёнки
В зависимости от двигателя и системы жалюзи, вам будет необходимо выбрать шестерёнки, обеспечивающие достаточный крутящий момент и, желательно, желаемую скорость. Червячная передача идеально подходит для тех случаев, когда нужно обеспечить большой крутящий момент.

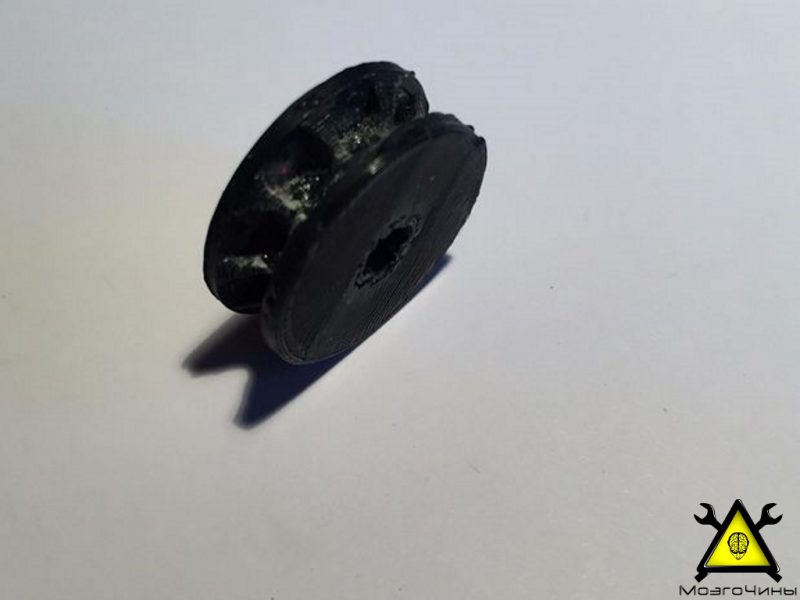

Шестерёнка должна отлично работать практически с любой стандартной цепочкой. Автор предоставил две модели: одну совместимую с двигателем Лего, а вторую под 2 мм вал двигателя.

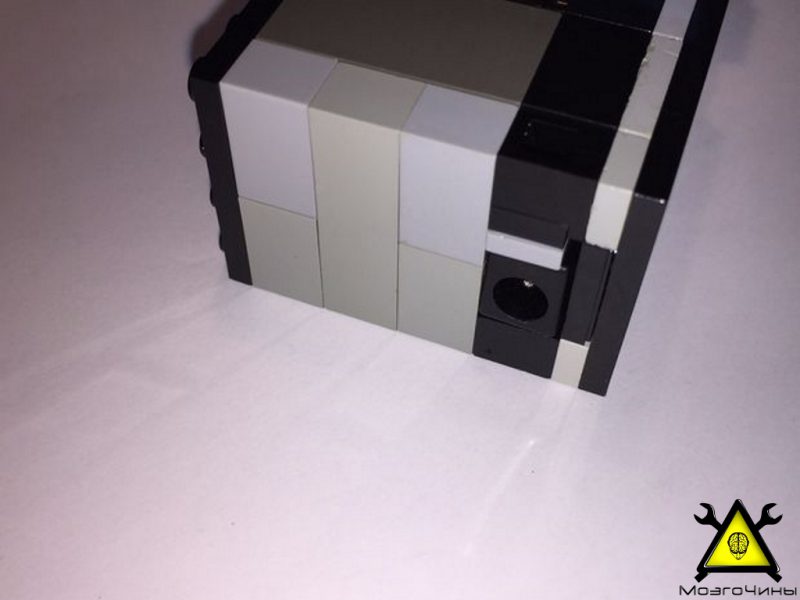

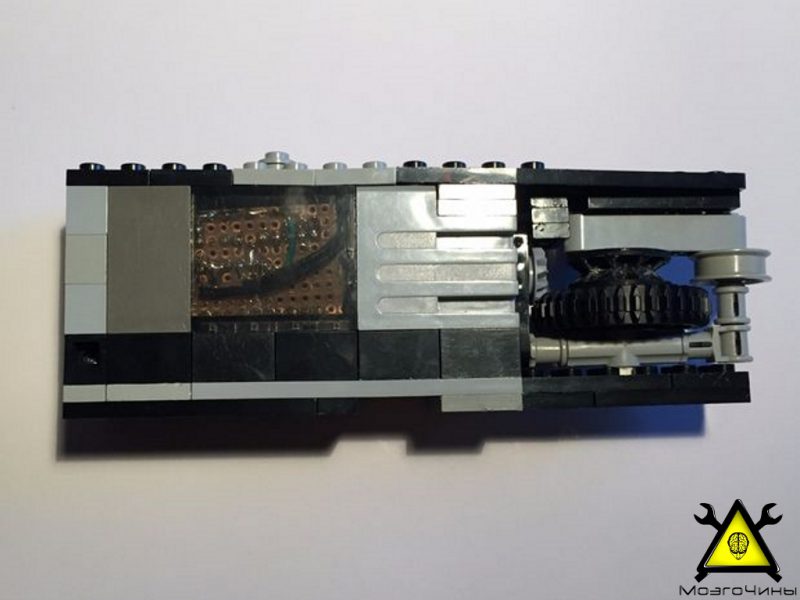

Конструкция корпуса зависит только от вашей фантазии. Главное, чтобы всё уместилось вовнутрь. ИК-приёмник следует устанавливать за прозрачным окошком или вынести его за пределы корпуса. При изготовлении расширенной версии не забудьте сделать отверстие под ИК-светодиод.
Шаг 4: Прошивка

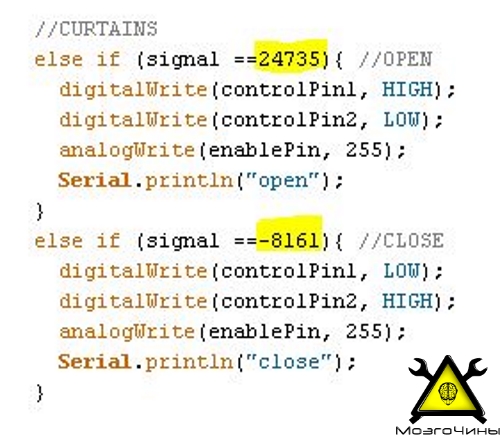

За основу прошивки этого проекта была взята библиотека Arduino IR. Чтобы получить ИК-коды, загрузим скетч в Arduino и откроем последовательный монитор. При нажатии на клавишу пульта, сначала будет отображаться слово «Signal», а затем номер, который соответствует нажатой клавише. Заменим выделенные части кода новыми значениями.

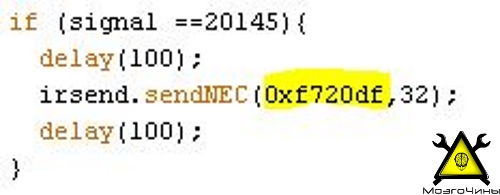

В расширенной версии также потребуется считать код. Заменим выделенные части. Коды должны начинаться с 0x.
При загрузке финальной версии кода, удалите команды «Serial.print», чтобы предотвратить постоянную передачу данных.
Примечание: этот код предназначен для сигналов NEC, которые использовались всеми протестированными мною пультами. Для других стандартов ознакомьтесь с примером IRrecord в библиотеке IRremote.
Шаг 5: Отделка
Прежде, чем крепить поделку на стену, облагородим её внешний вид.

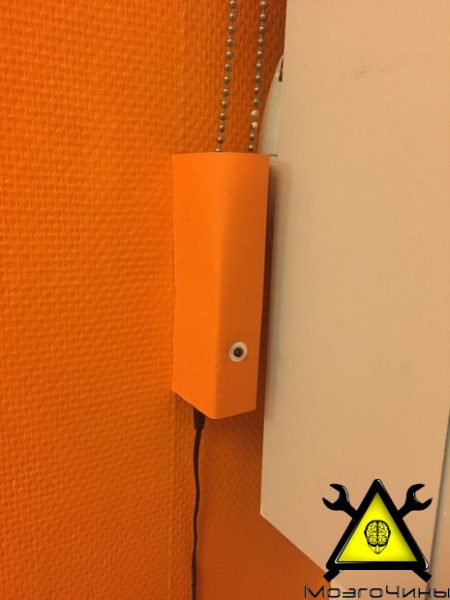

Обклеим корпус цветной бумагой в тон с ламелями. Нет необходимости делать вырез для ИК-приёмника, так как сигнал проходит через бумагу без проблем. Однако, для ИК-светодиода, нужно сделать небольшое отверстие.
Подключим питание к двигателю и протянем цепь через шестерёнку.

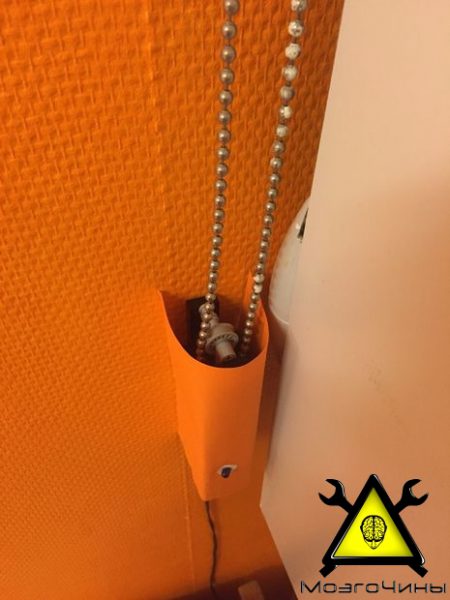

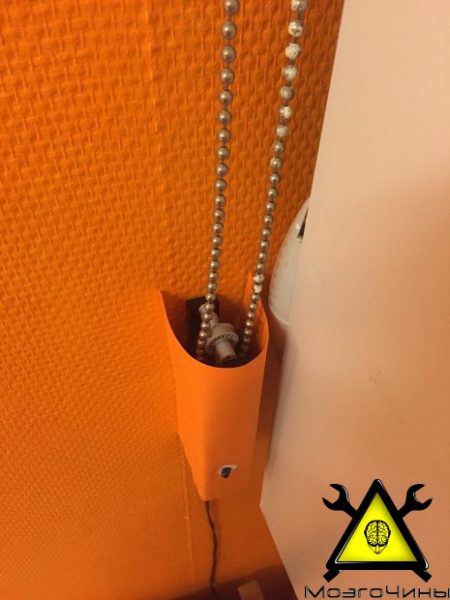

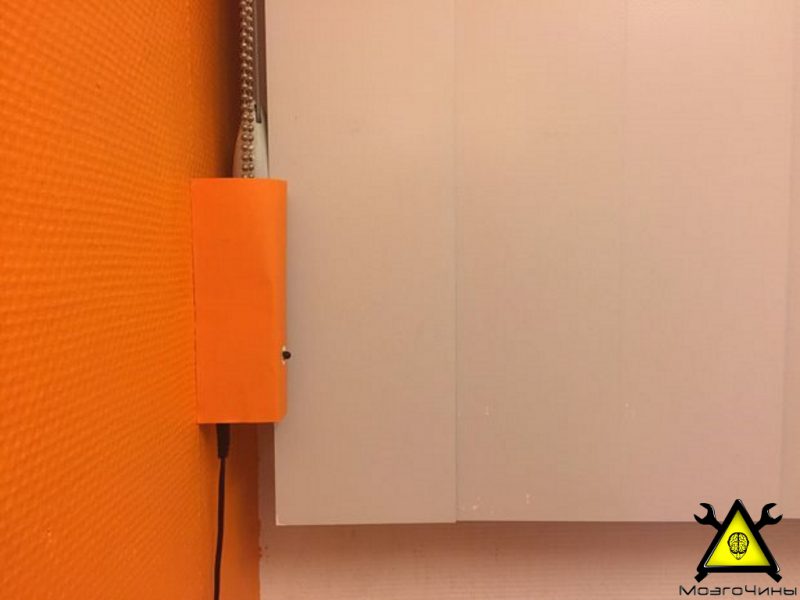

Смонтируем «это безобразие» на стене, при этом следует убедиться в том, что цепь не слишком натянута.
Подключаем адаптер в сеть и можем наслаждаться готовой работой!
А какую автоматику вы используете у себя дома?
