Сегодняшняя статья о том, как сделать сапожный нож (вернее его разновидность) своими руками. Такой нож обязательный инструмент в арсенале любого деревообработчика/плотника/сапожника.

Шаг 1: Подготовка необходимых материалов

Для изготовления подобной поделки понадобится:

• Полоска высокоуглеродистой стали (в моём случае XC75).
• Угловая шлифовальная машинка (болгарка) с режущим диском или ручная ножовка по металлу;
• Напильники/ленточная шлифовальная машинка/шлифовальная машинка;
• Два латунных штифта диаметром 6 мм;
• Одна латунная трубка диаметром 10 мм;
• Двухкомпонентный эпоксидный клей;

• Древесина твердых пород для щёчек (накладок);
• Зажимы/струбцины;
• Угольник;
• Наждачная бумага зернистостью 600 и 1000 единиц;
• Олифа;
• Линейка и маркер;
• 20 см (10 дюймов) плоский кожаный шнурок.

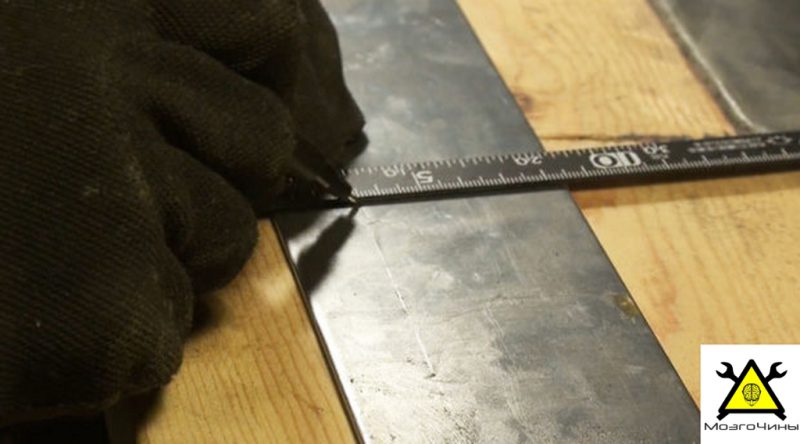

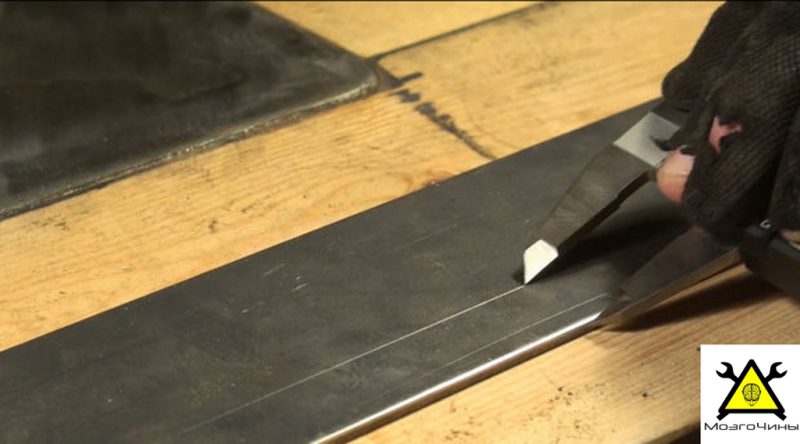

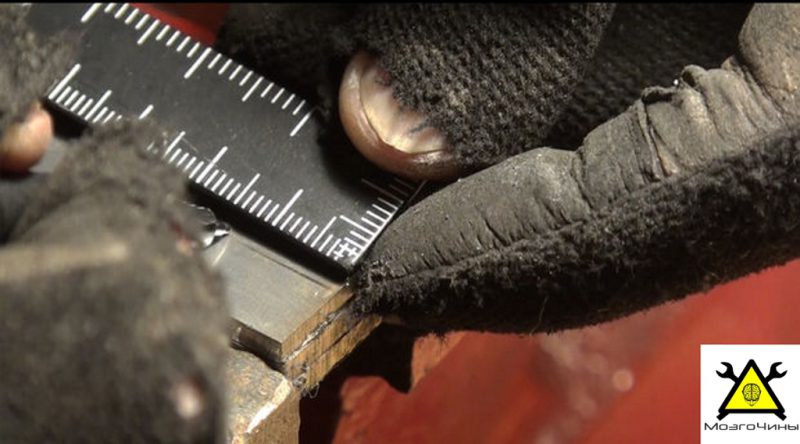

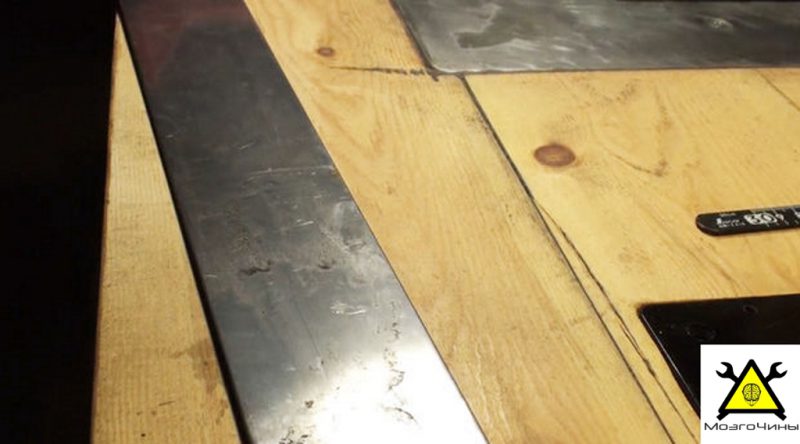

Для начала определимся с размерами ножа. Воспользуемся штангенциркулем, чтобы отметить полоску шириной 3 см (1,2 дюйма). Не делайте разметочную линию слишком глубокой, иначе её будет затруднительно удалить. Также можно использовать линейку и маркер. Самое главное - получить прямую линию разметки.

Шаг 2: Резка стали

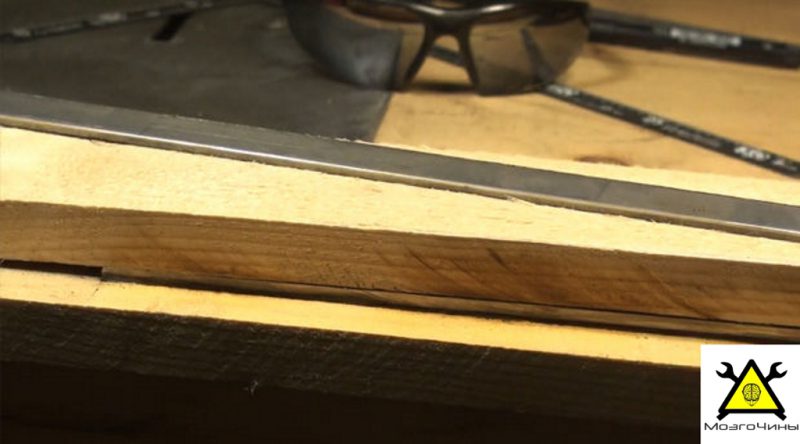

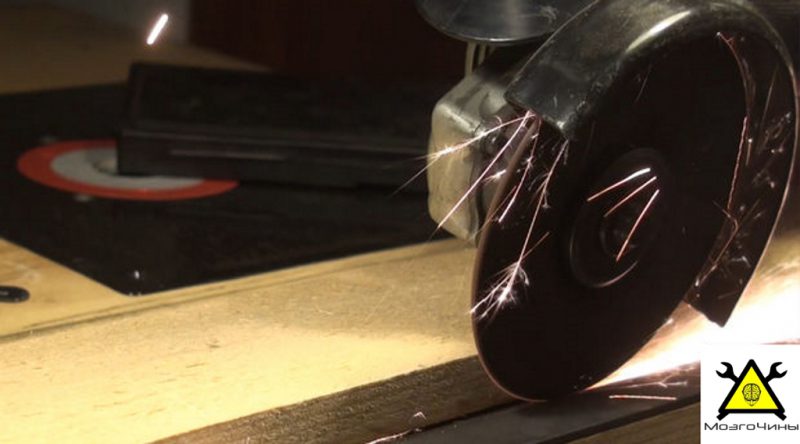

Закрепим деревянный брусок в качестве направляющий. Используя болгарку, отрежем полоску стали заданной ширины. Длина полоски составила 15 см.

После этого разрезаем полоску стали на заготовки заданной длины.

Шаг 3: Выравниваем края заготовки

Если вы решили сделать сразу несколько ножей, то выполните следующий шаг. Если же вы делаете только один нож, то можете пропустить этот шаг.

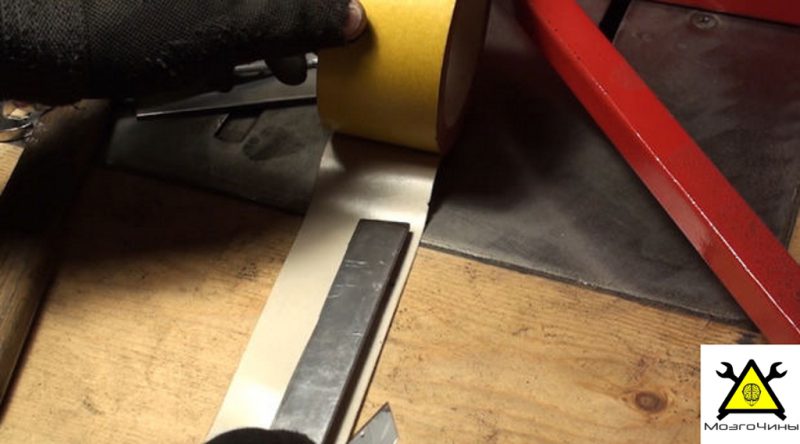

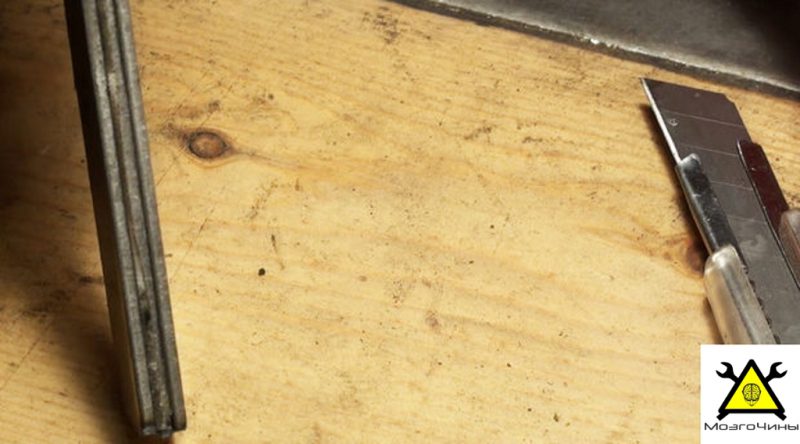

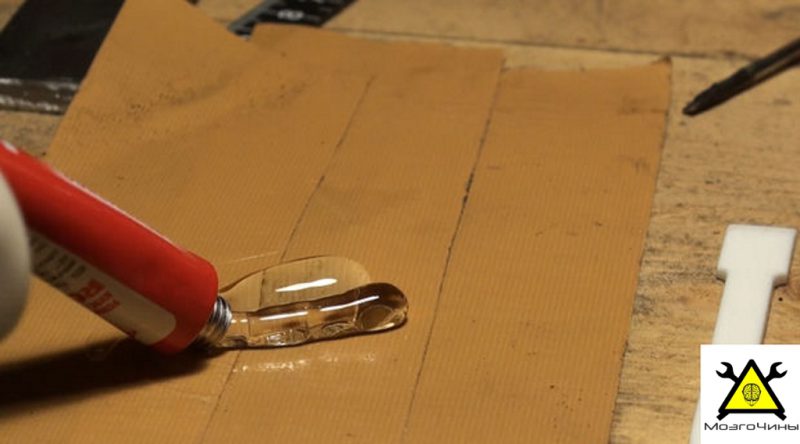

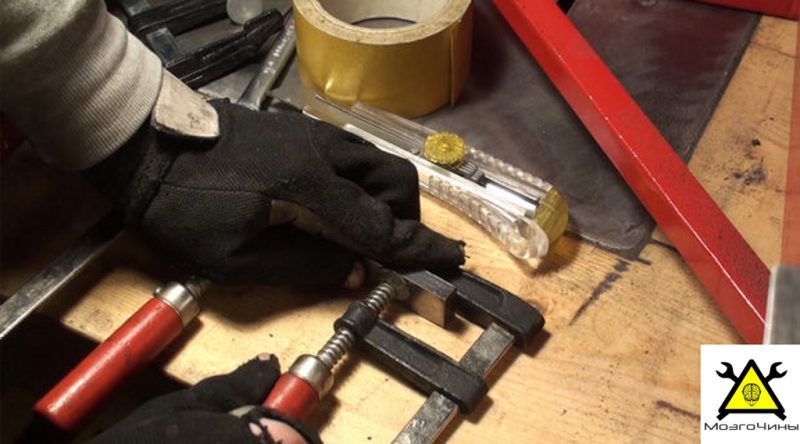

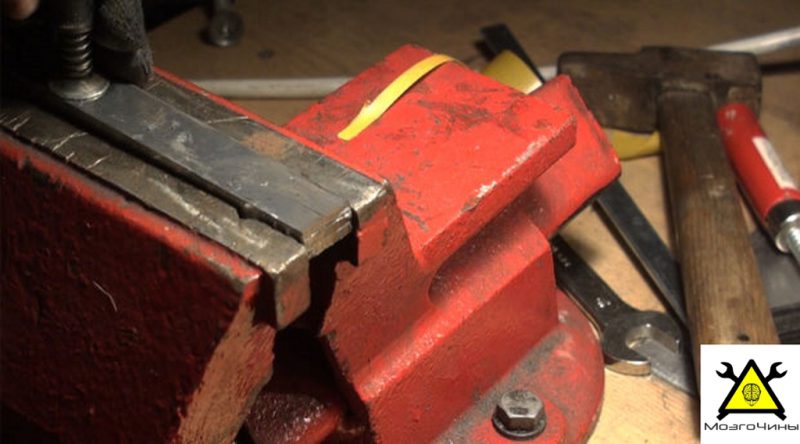

Воспользуемся двухсторонним скотчем, чтобы скрепить заготовки вместе. Для большей надежности зафиксируем их двумя струбцинами.

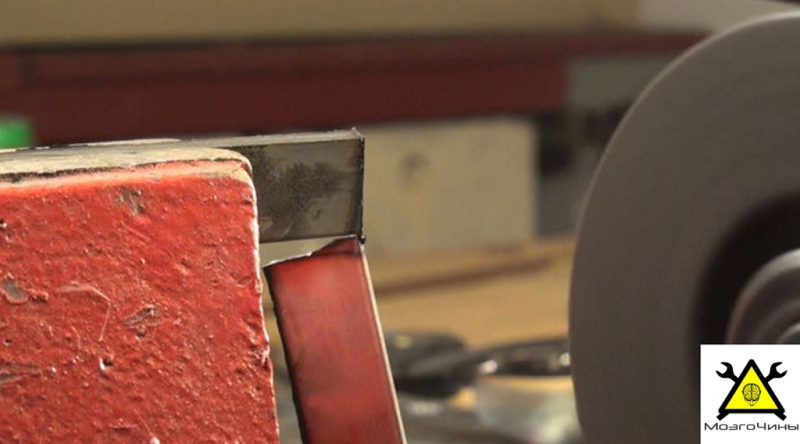

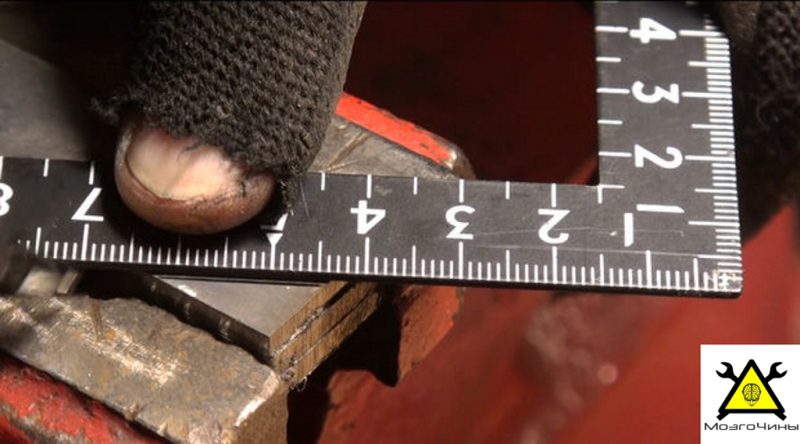

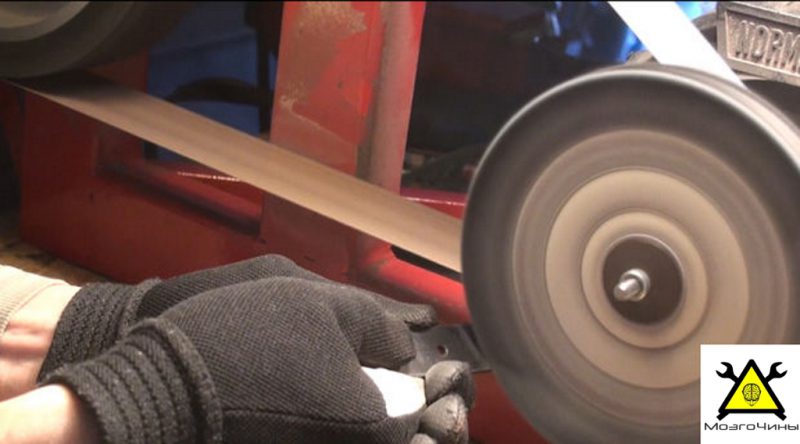

Выровняем края напильником или ленточной шлифовальной машинкой, чтобы получить совершенно одинаковые заготовки.

Шаг 4: Разметочные линии

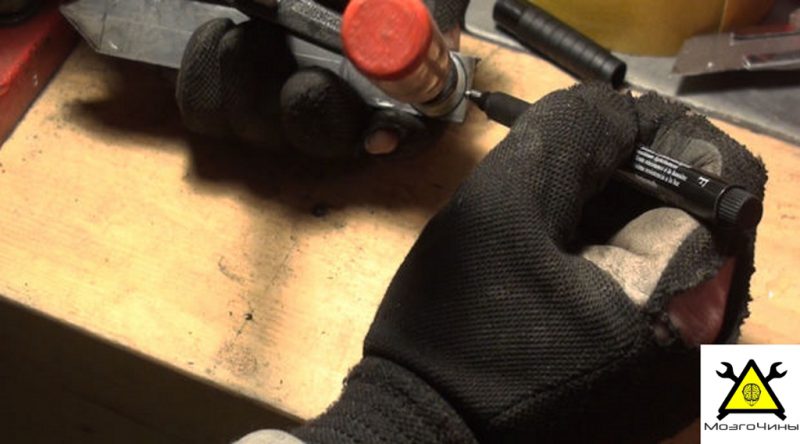

Начертим осевую линию, а затем нарисуем треугольник.

Форма и угол клинка будет полностью зависит от ваших пожеланий/потребностей.

Шаг 5:

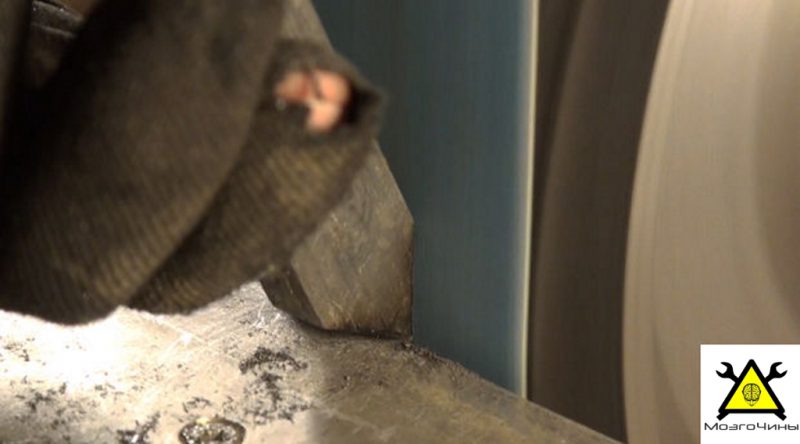

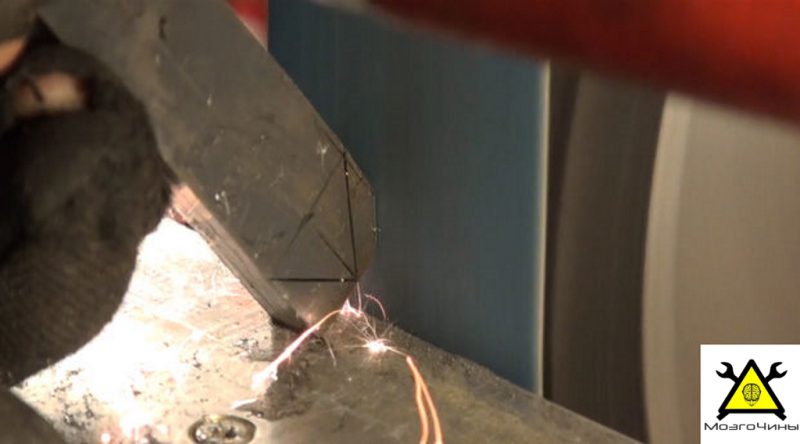

Используя шлифмашинку/напильник придадим заготовке треугольную форму.

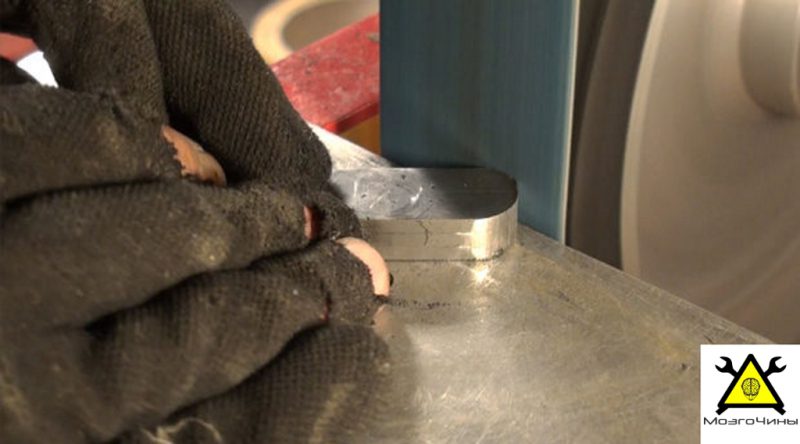

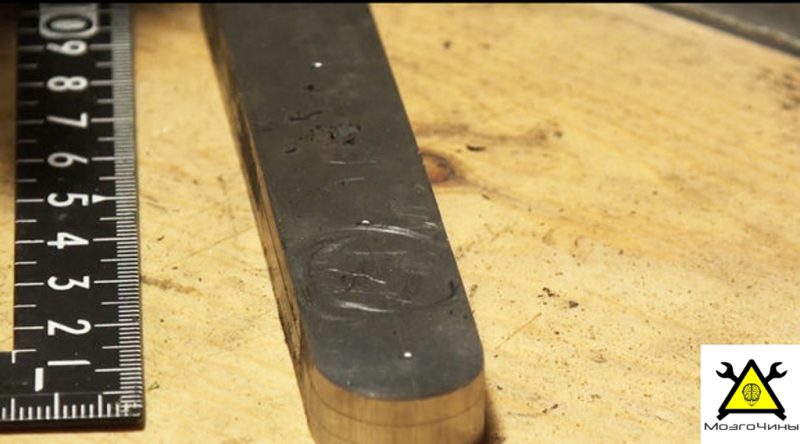

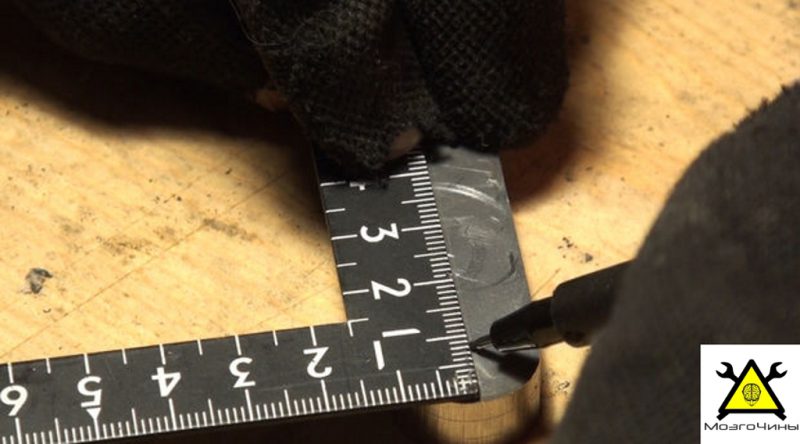

Нарисуем полукруг на другом конце заготовке и обточим его.

Шаг 6: Кернер

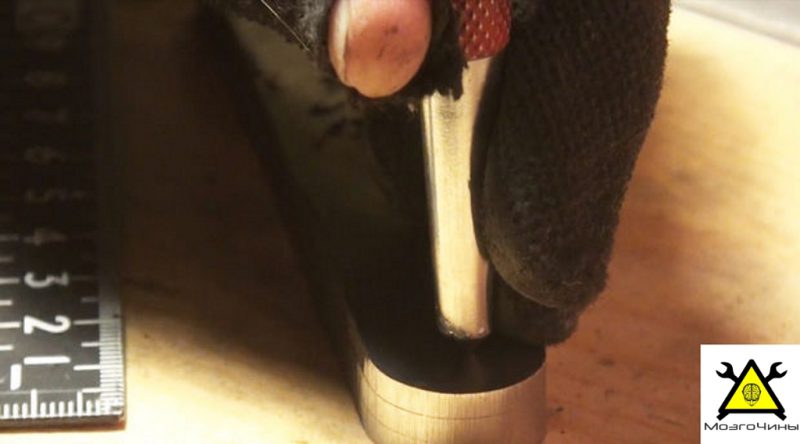

Используя кернер, сделаем отметки под отверстия, которые нужно просверлить для штифтов.

Шаг 7: Сверлим отверстия

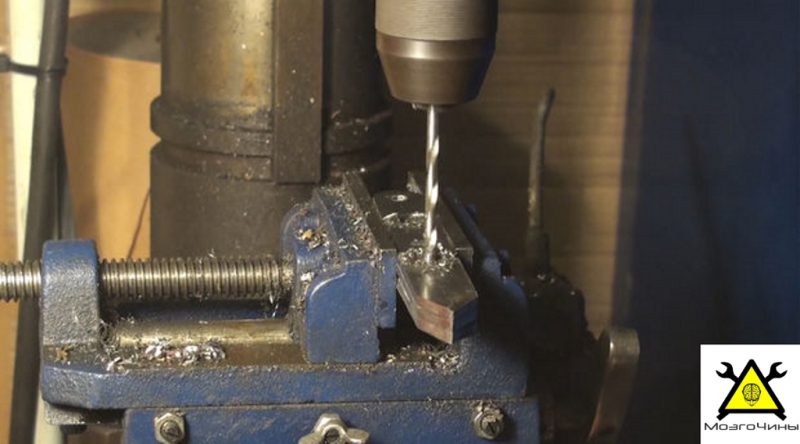

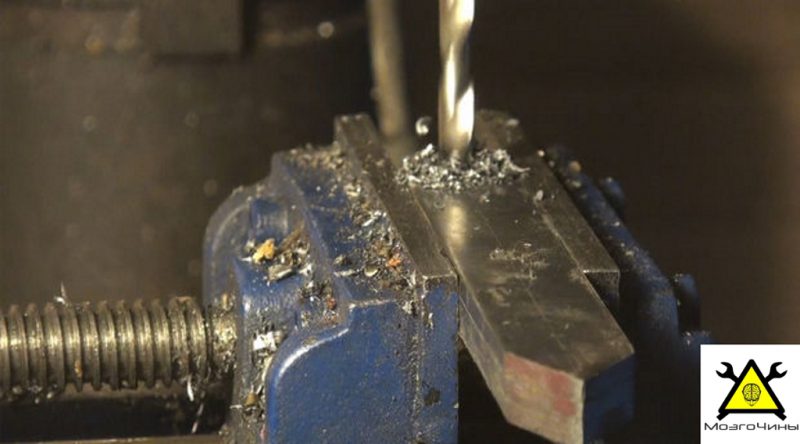

Просверлим центрирующие отверстия небольшим сверлом. Не забудьте использовать масло/WD40. Затем рассверлим отверстия до нужного размера.

В отверстия, что расположены ближе к концу лезвия, будут монтироваться штифты. В крайнем отверстии будет установлена латунная трубка.

Шаг 8: Спуски

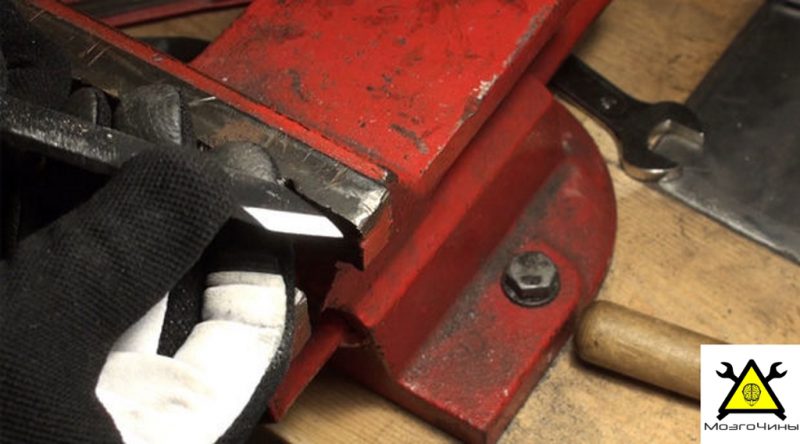

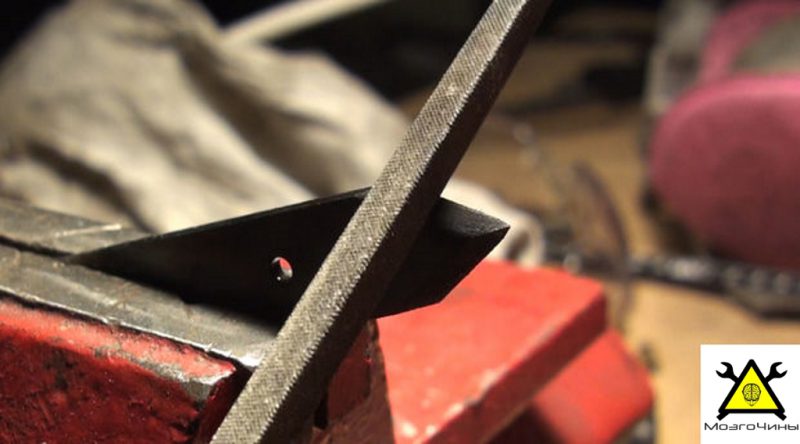

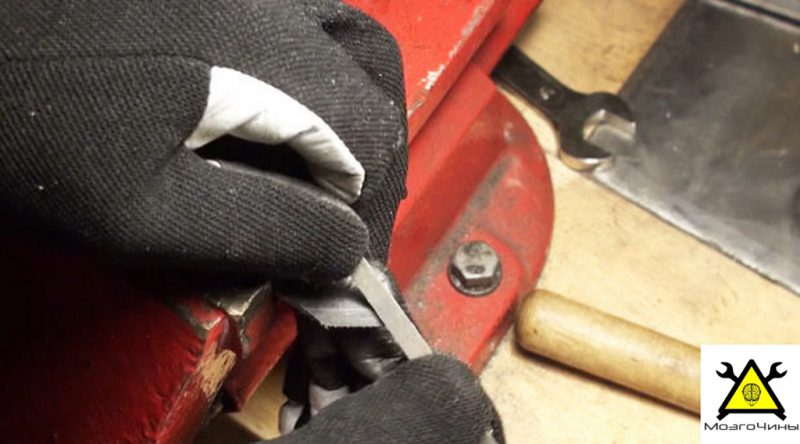

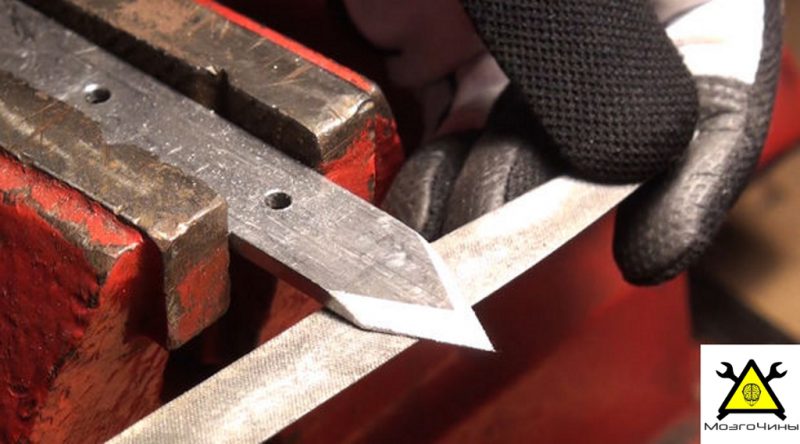

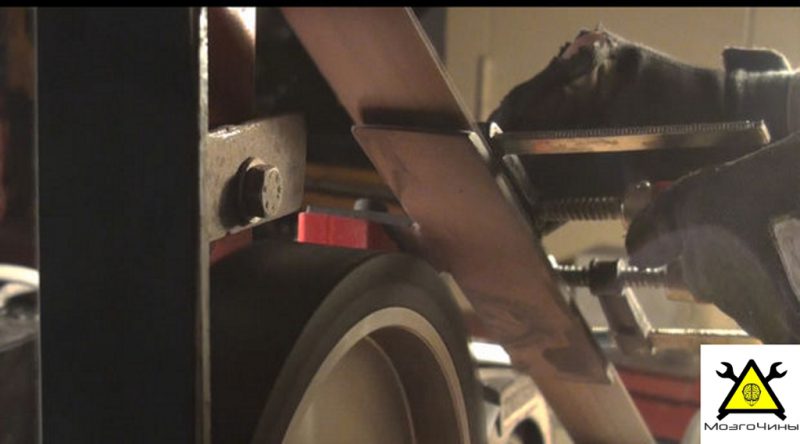

Теперь можем придать клинку окончательную форму, воспользовавшись ленточной шлифовальной машинкой, шлифовальной машинкой и т. д. Но я рекомендую использовать простой напильник. Формируя спуски лезвия вручную, вы не ошибётесь и получите спуски с одинаковыми углами.

Не торопясь, сформируем спуск с одной стороны, затем возьмёмся за другую сторону. Старайтесь держать один и тот же угол. Не беспокойтесь о возможных ошибках, вы всегда сможете их исправить.

Шаг 9: Доводим спуски

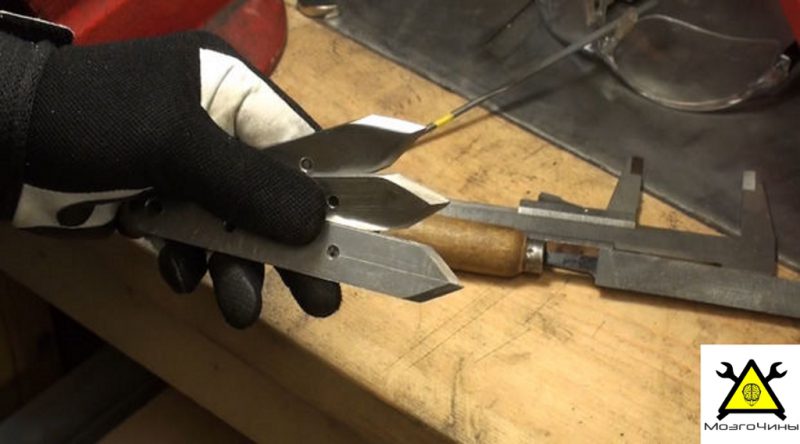

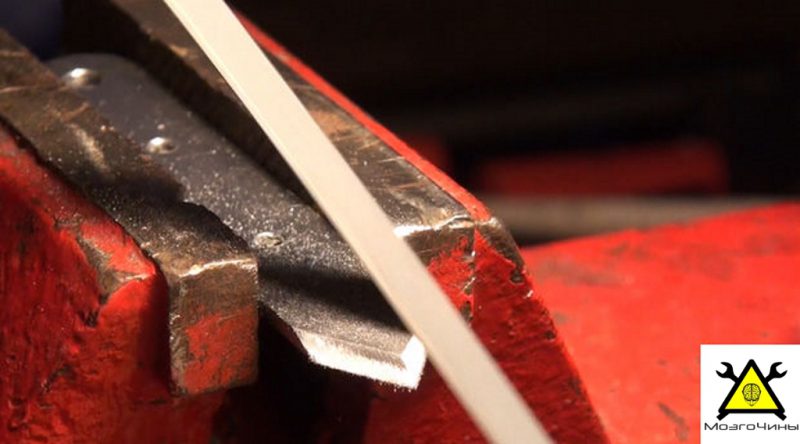

Как только вы будете довольны формой ножа, очистите края лезвий, используя более тонкий напильник. Можно дорабатывать форму лезвия до его термической обработки. Когда обе стороны будут полностью идентичны, можете перейти к следующему шагу.

Шаг 10: Закалка

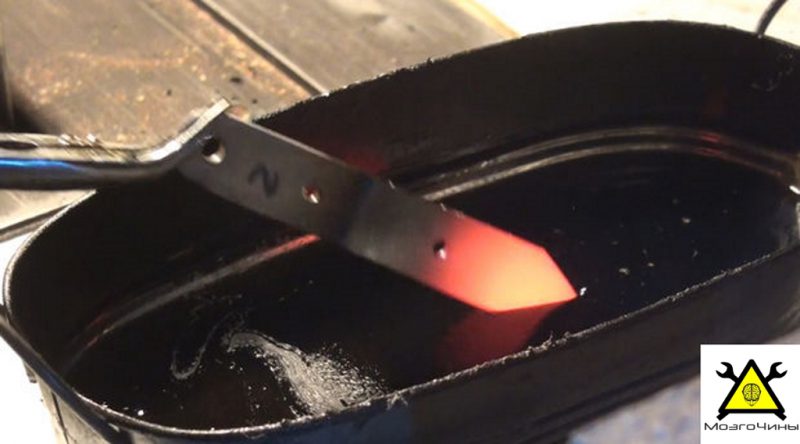

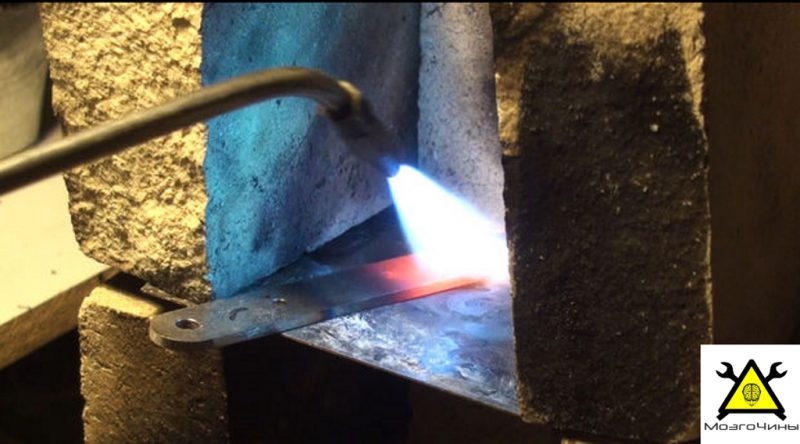

XC75 необходимо калить в масле при температуре клинка 790-810ºC / 1454-1490ºF (цвет лезвия должен быть между красным и ярко-красным). Нагреем его с помощью горелки. Во время нагрева старайтесь избегать попадания пламени на конец лезвия. Оно должно прогреться от основной части ручки.

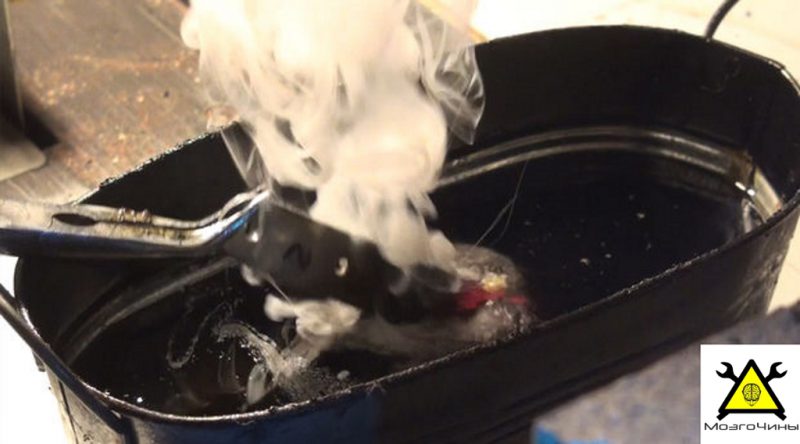

Как только цвет станет ярко-красным, быстро остудите лезвие в масле. (обязательно надевайте защитные средства и респиратор).

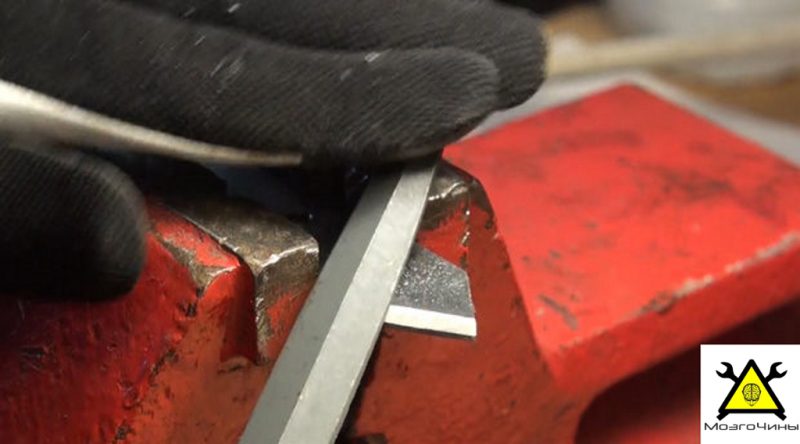

Для того, чтобы проверить закалку, воспользуемся напильником. Если вы услышите чистый звук и напильник не поцарапает лезвие, закалка прошла успешно и вы сможете двигаться дальше.

Шаг 11: «Отпуск»

Счистим сгоревшее масло с лезвия наждачной бумагой (использовал 600). Это позволит увидеть цвет лезвия после отпуска.
«Если любишь нож – отпусти его». Отпуск нужен для того, чтобы снять напряжения в стали после закалки.  Иначе он будет твердым и может сломаться. Положите клинок в духовку на один час при температуре 230ºC / 446ºF. Цвет лезвия должен быть теперь между светло-желтым и синим.

Оставим его остывать на всю ночь.

Шаг 12: Шлифовка/полировка

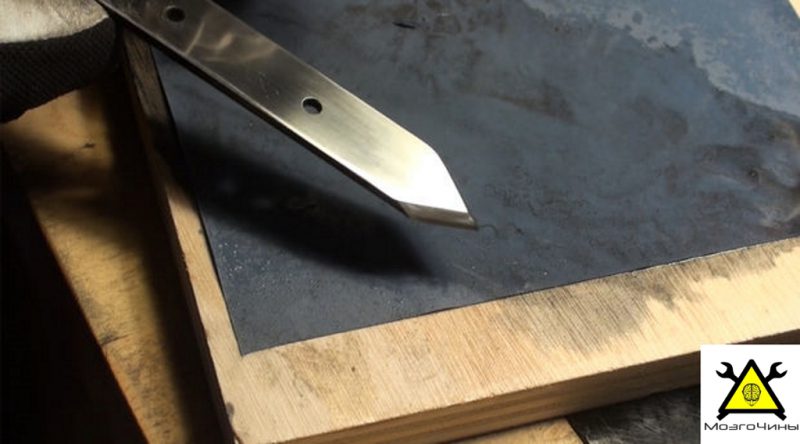

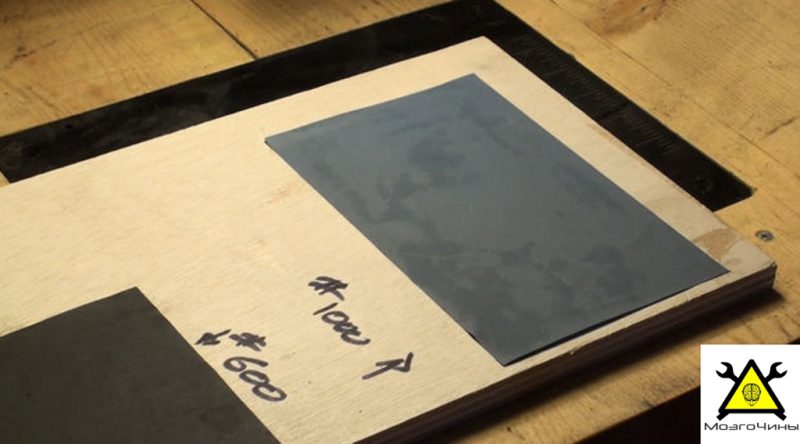

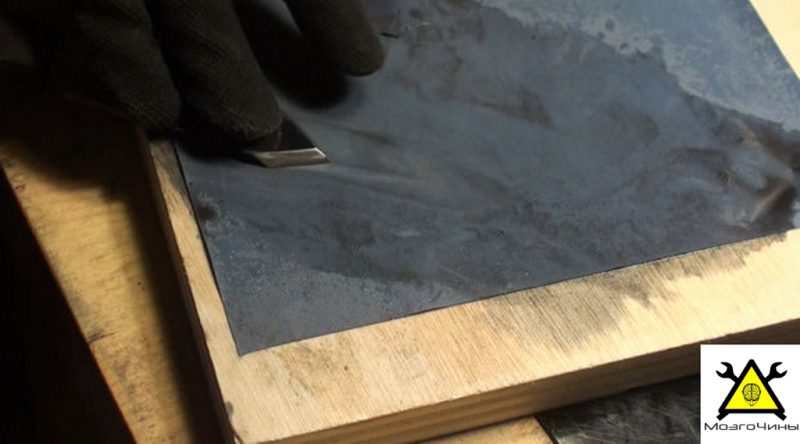

Доведём поверхность лезвие с помощью наждачной бумаги (600 и 1000), приклеенной на плоскую поверхность.
Также можете намочить бумагу, это облегчит шлифовку.

Шаг 13: Изготавливаем накладки

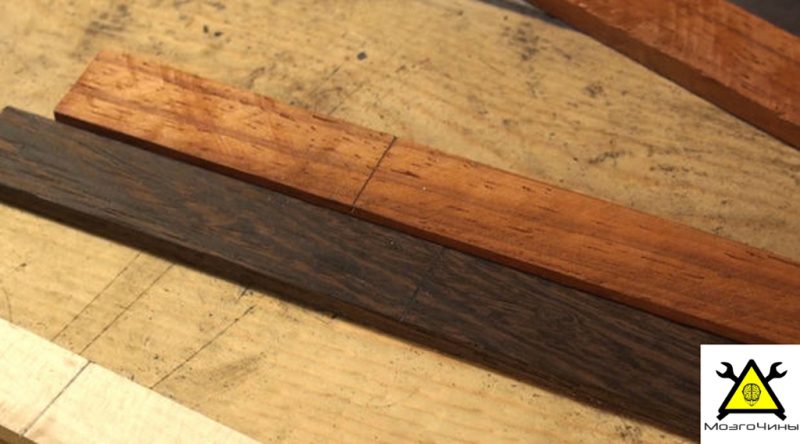

Теперь пришло время заняться изготовлением щёчек для ножа. Для всех трех ножей использовал разные виды древесины: красное дерево, венге и японский бук.

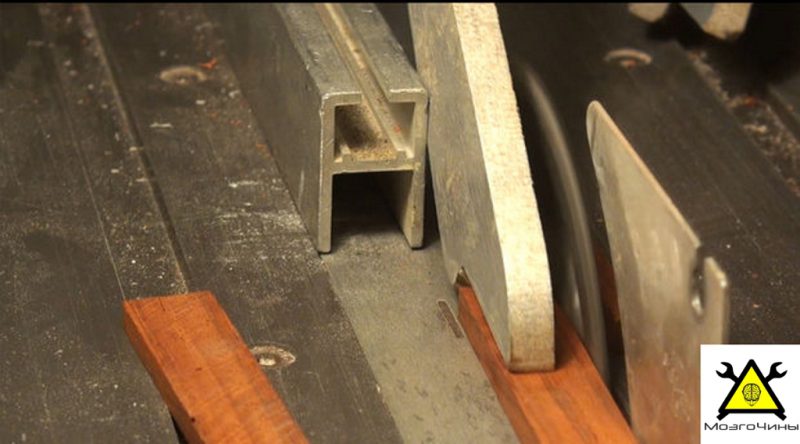

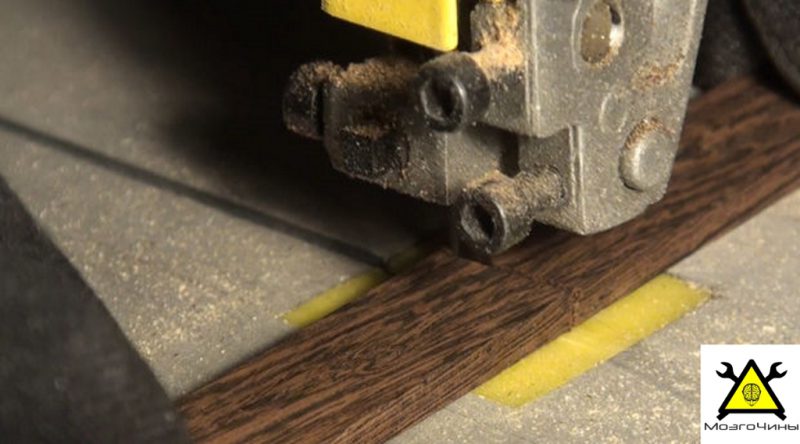

Отрежем две полоски шириной 3 см (по ширине лезвия).

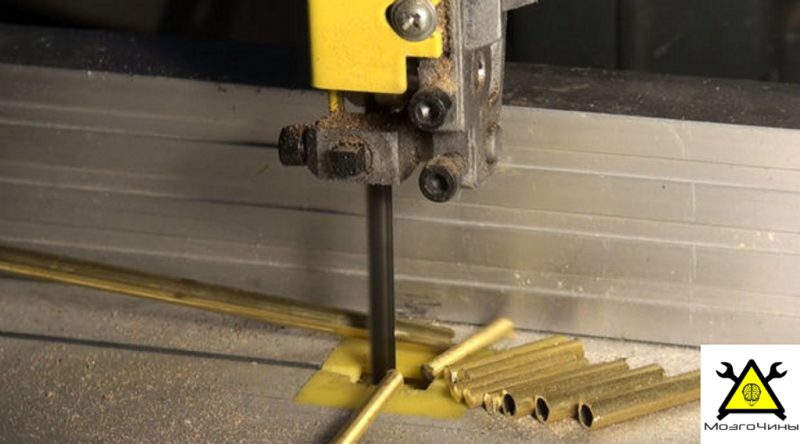

Также понадобятся два 6-мм штифта и одна 8-мм латунная трубка для фиксации накладок на лезвии.

Шаг 14

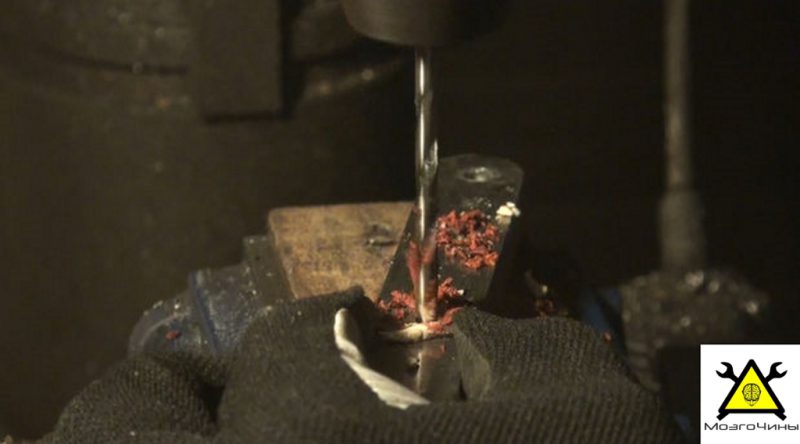

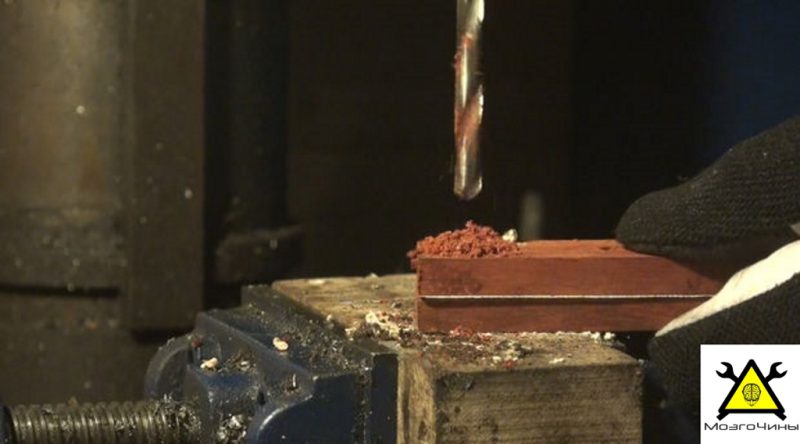

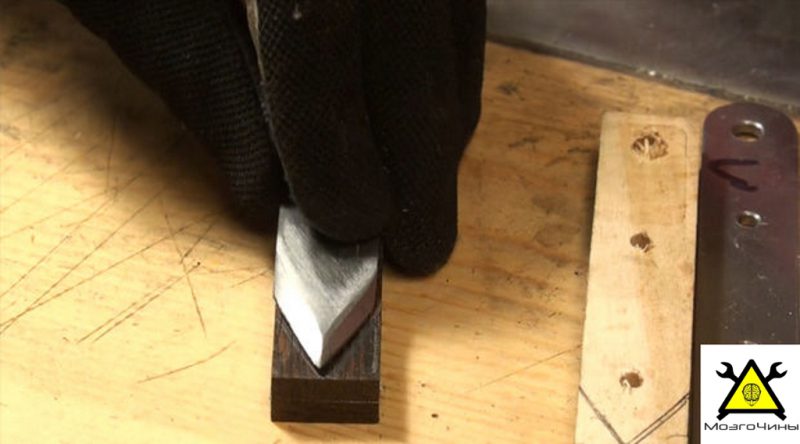

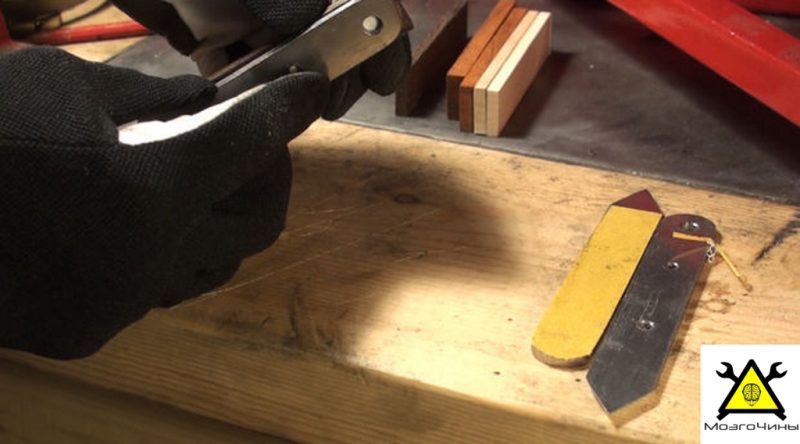

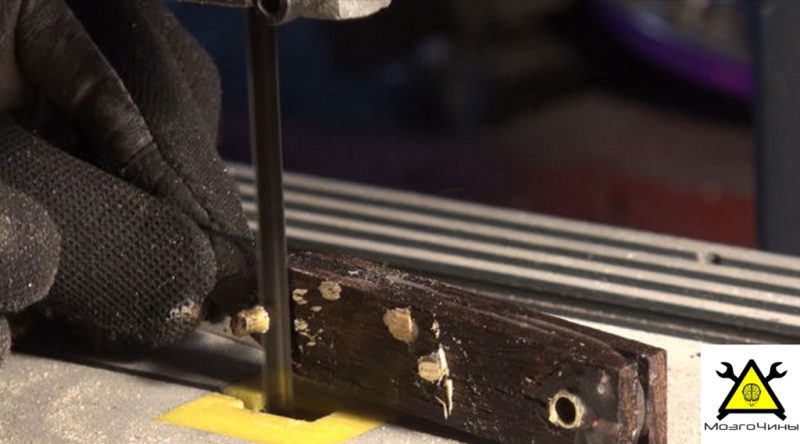

Используем двусторонний скотч, чтобы прикрепить лезвие к одной накладке. Сверлим отверстия.

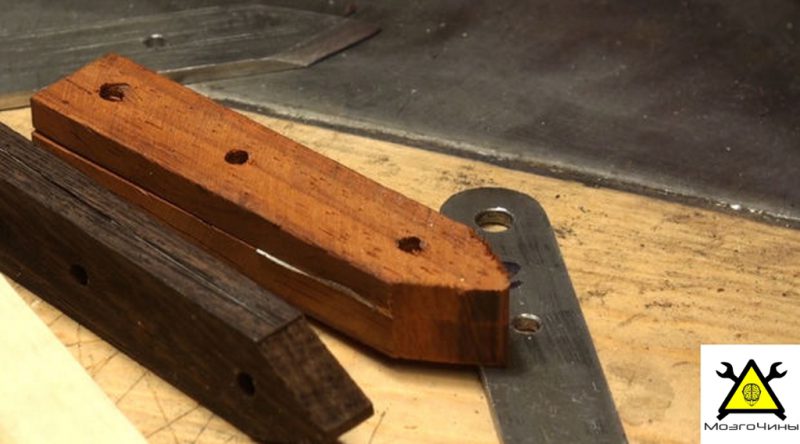

Удалим клинок и скрепим обе накладки вместе. Затем снова просверлим отверстия во второй половине. Таким образом, все отверстия будут выровнены, а сборка будет очень простой.

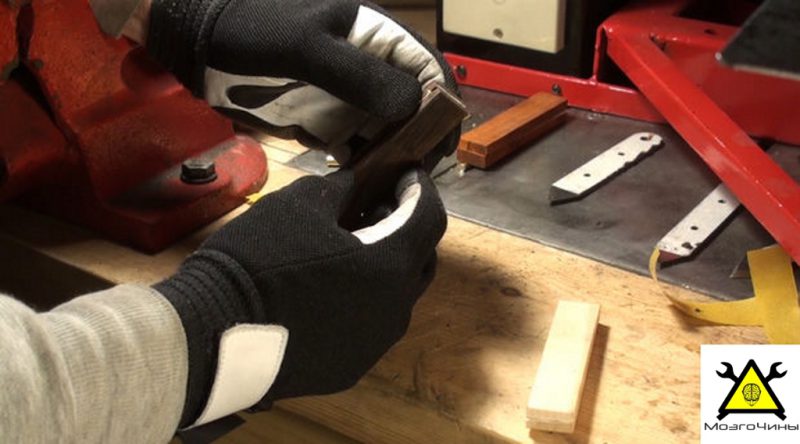

Шаг 15: Завершаем работы с накладками

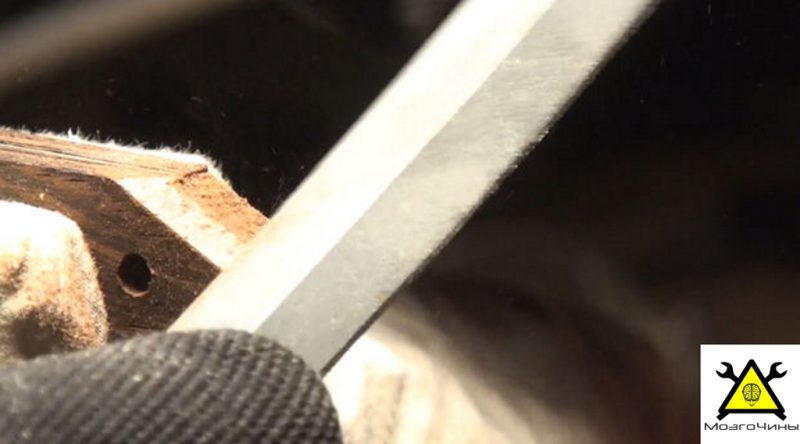

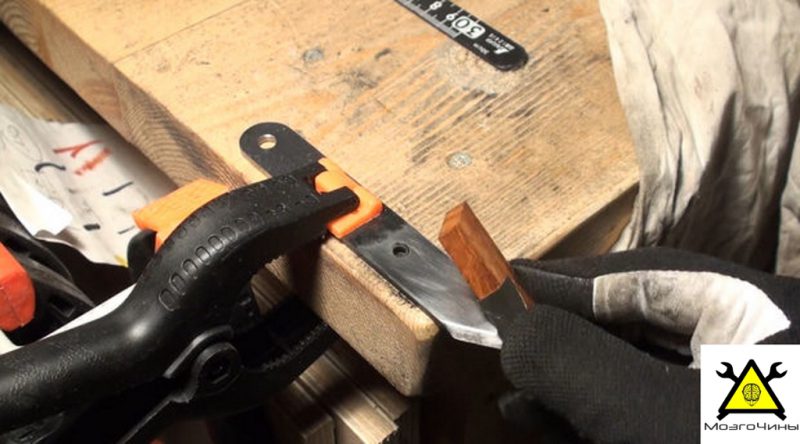

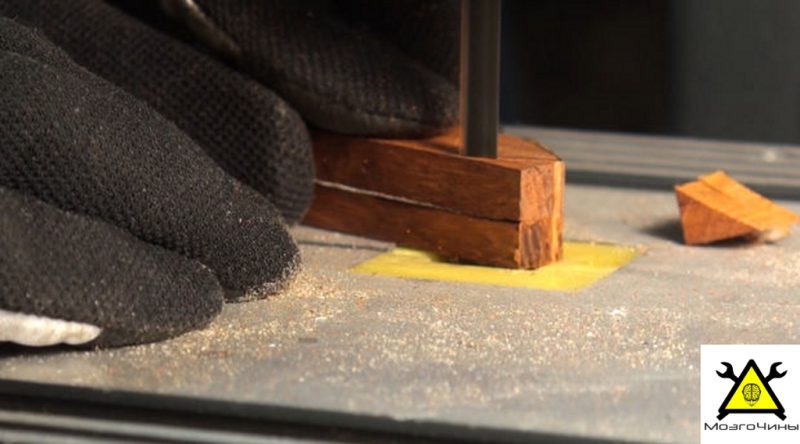

Сделаем спуски на «щёчках», сформировав их в соответствии с формой лезвия.

Шаг 16: Сборка

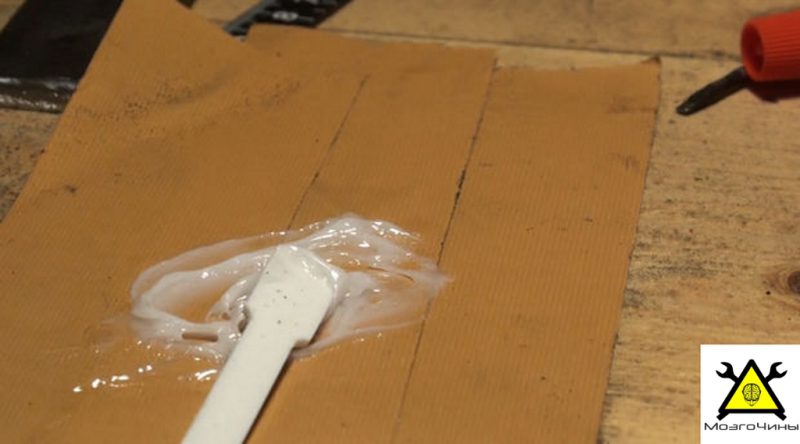

Смешаем двухкомпонентный эпоксидный клей.

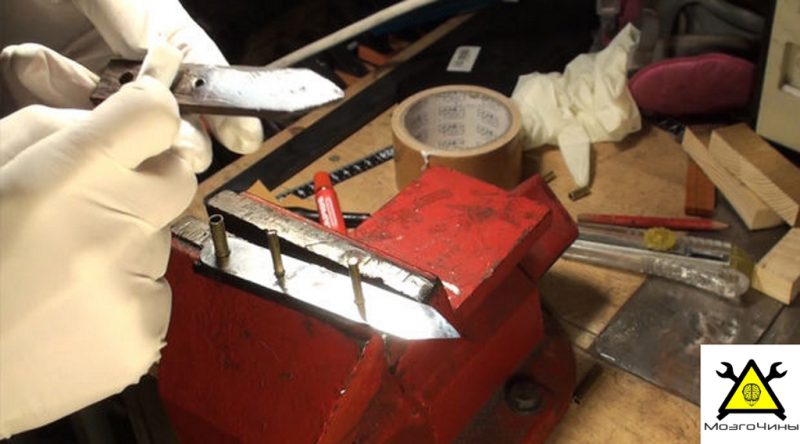

Приклеим накладки к лезвию с помощью эпоксидной смолы и штифтов, которые сделали раньше. Удалим выступивший клей бумажным полотенцем.

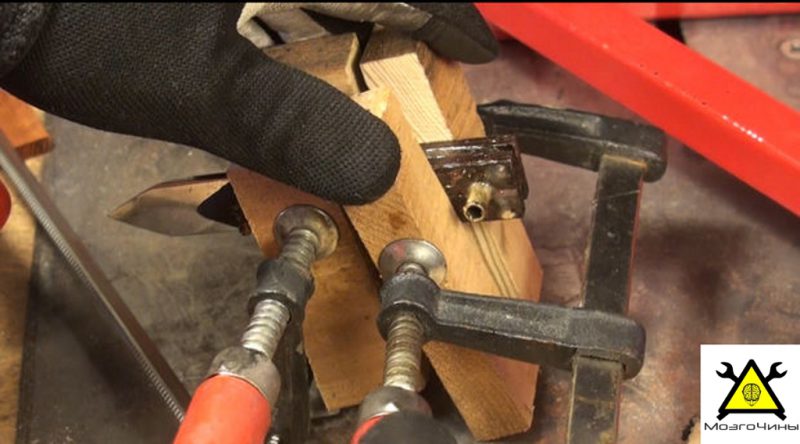

Зажмём нож в струбцинах. Для того, чтобы не поцарапать поверхность «щёчек», закрепим на накладках деревянные брусочки.

Оставим всё сохнуть на ночь.

Шаг 17: Финальная шлифовка

Как только эпоксидная смола полностью отвердеет, удалим любой лишний материал (дерево или латунь).

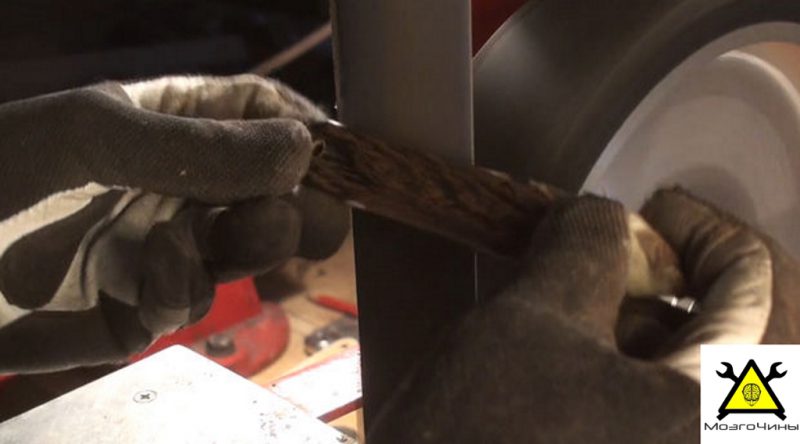

Отшлифуем накладки шлифовальной машинкой/наждачной бумагой.

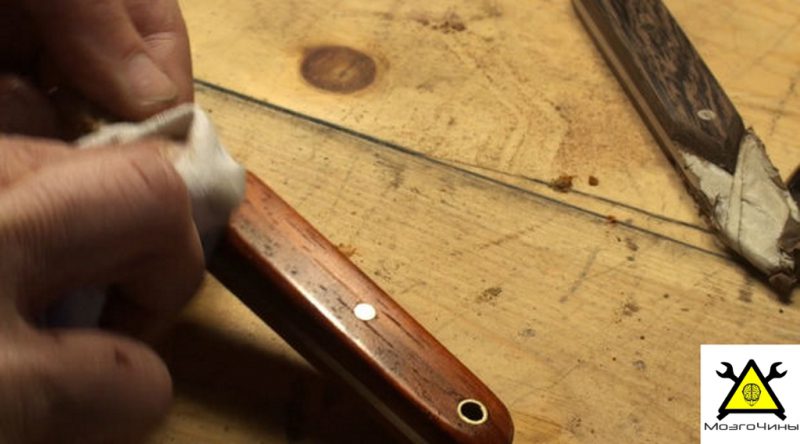

По завершению пропитаем дерево олифой или пчелиным воском.

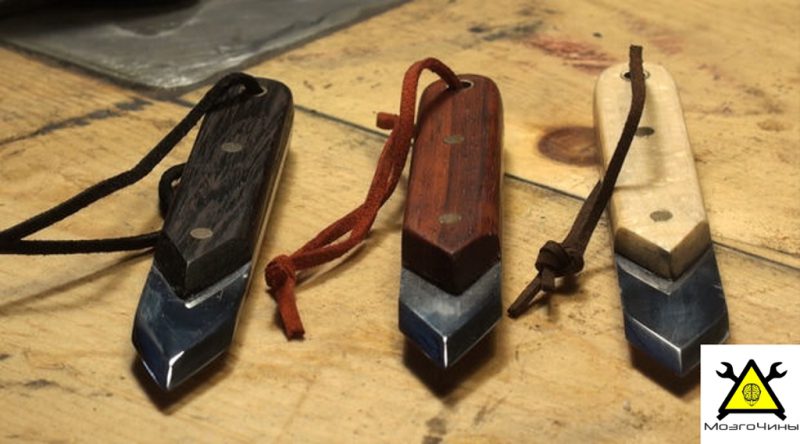

Шаг 18: Все готово!

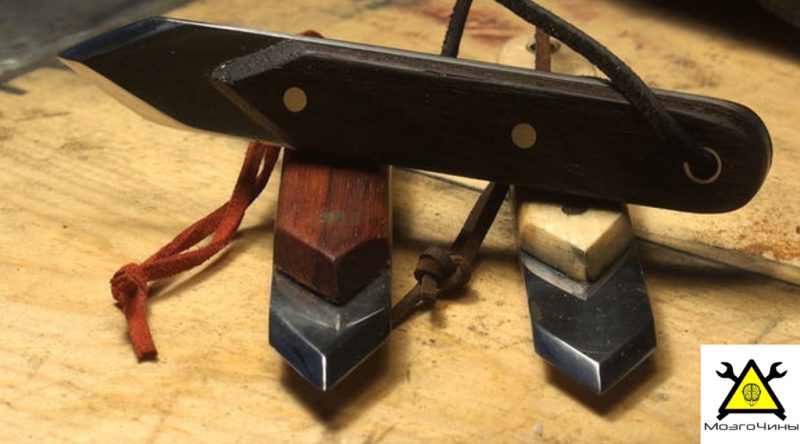

Маленькие кожаные ремешки позволят повесить ножи на стену не поцарапав лезвие/затупив режущую кромку.

https://www.youtube.com/watch?time_continue=2&v=Z5Ay67uUKa4

На этом всё! Спасибо за внимание)
