Перед вами мощный очиститель воздуха, в котором используются фильтры G4 и F7. С помощью этой поделки можно очистить большой объем воздуха, особенно актуально во время периода весеннего цветения.
Примечание переводчика: Воздушный фильтр класса G4 - это фильтр для грубой очистки воздуха. Другое название фильтр первичной очистки. Может задерживать пух, шерсть, другие крупные загрязнители. Фильтр класса G4 помогает другим фильтрам продлить срок их службы, поэтому требуется регулярная очистка не реже 1 раза в три месяца (достать, пропылесосить, промыть водой без моющих средств и высушить). Полностью менять G4 достаточно 1 раз в год. Что же касается фильтра класса F7, то они применяются для удаления минимальных частиц пыли, бактерий, табачного дыма и других загрязнителей, размер которых может быть от одного до пяти микрометров, и используются в системах приточной и вытяжной вентиляции.
Шаг 1:
Шаг 2: Корпус

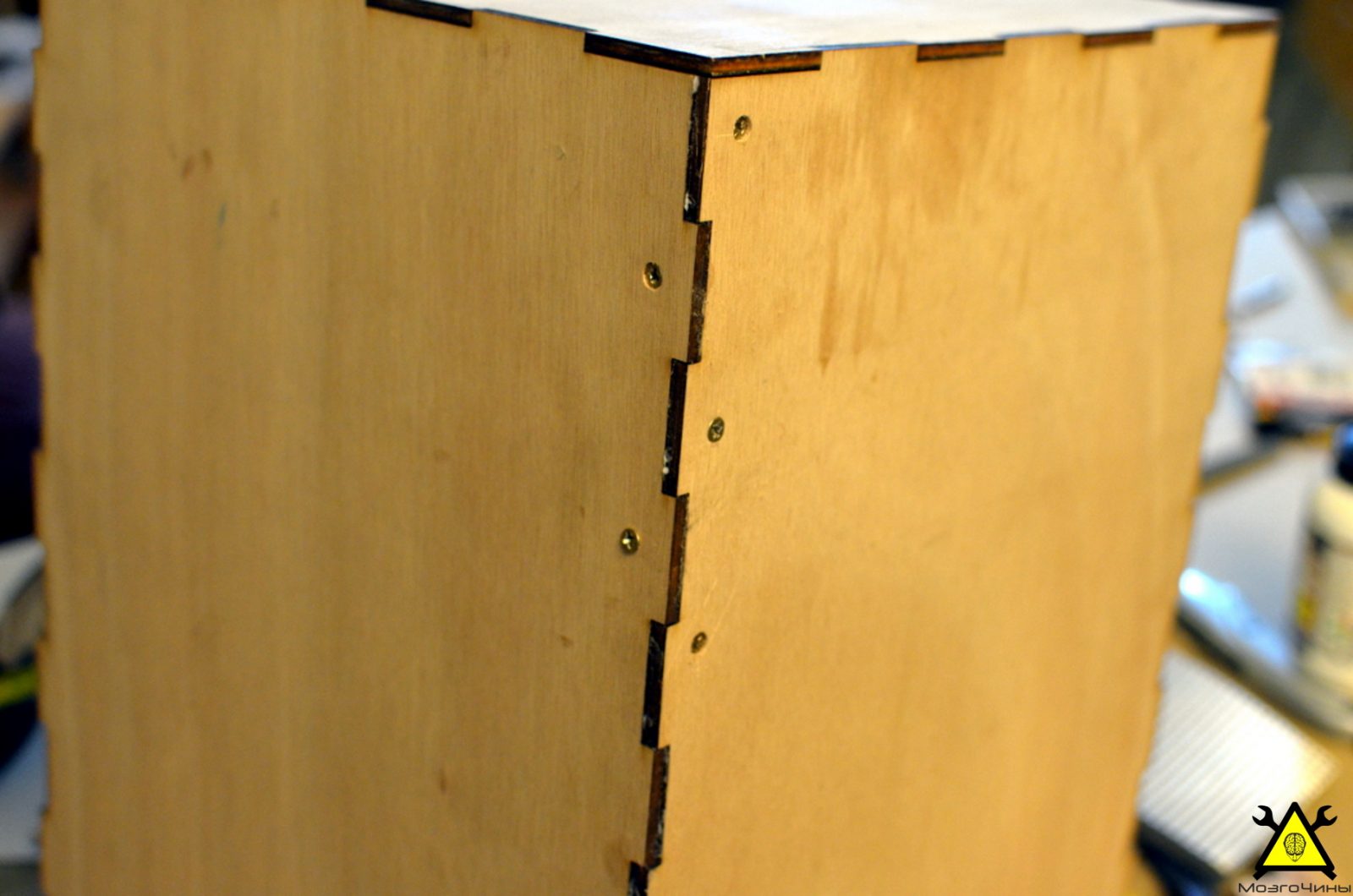

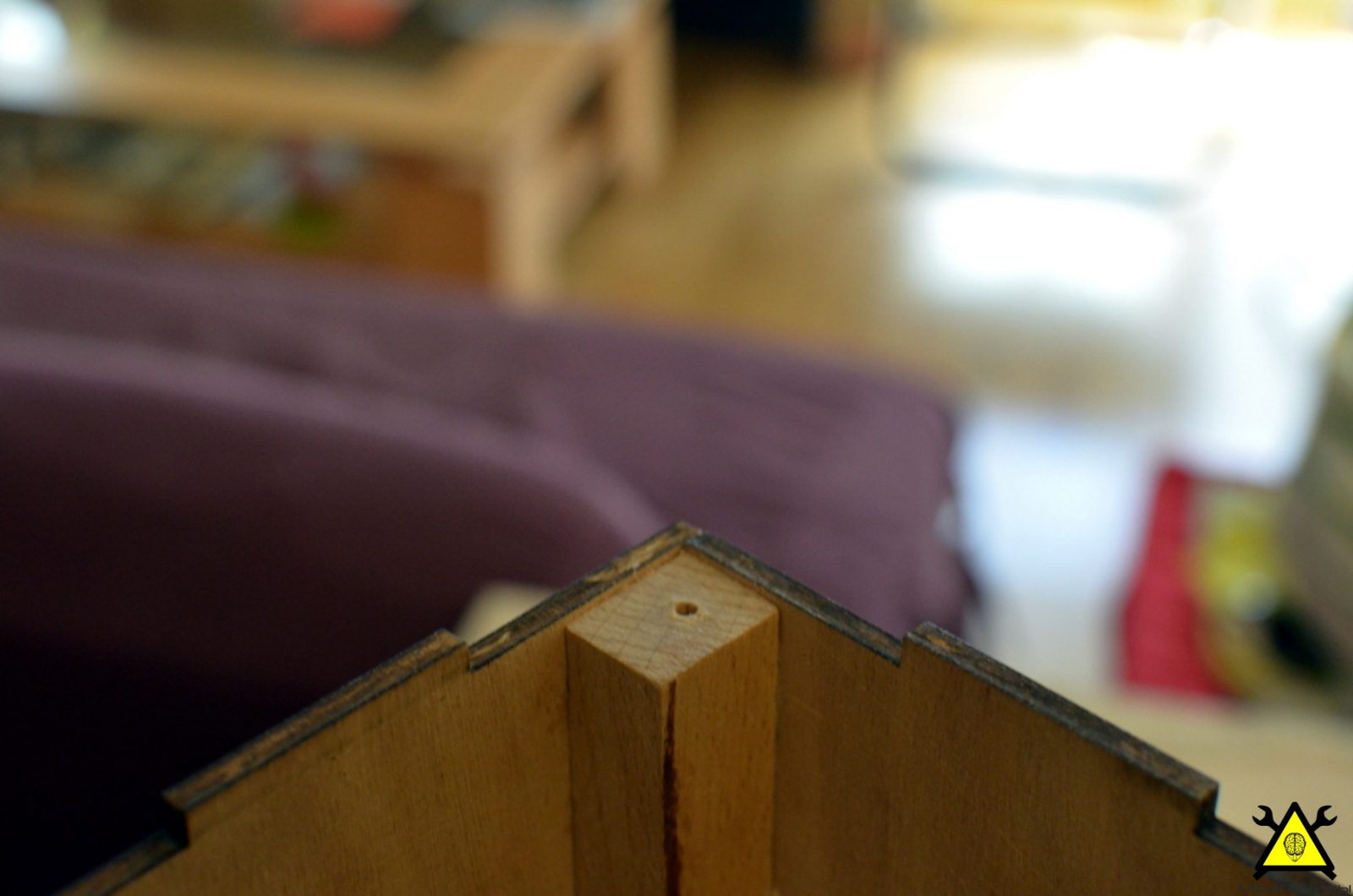

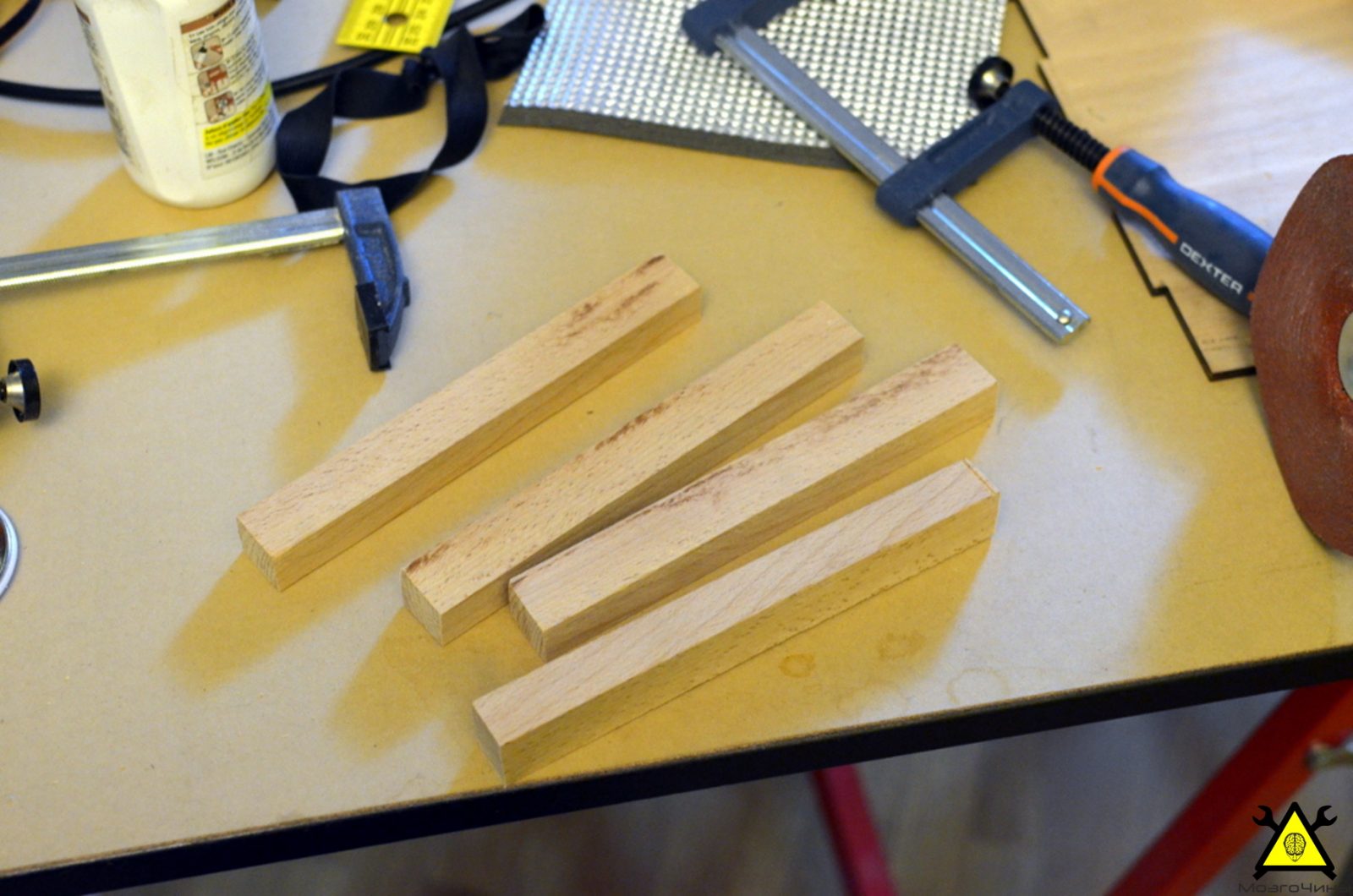

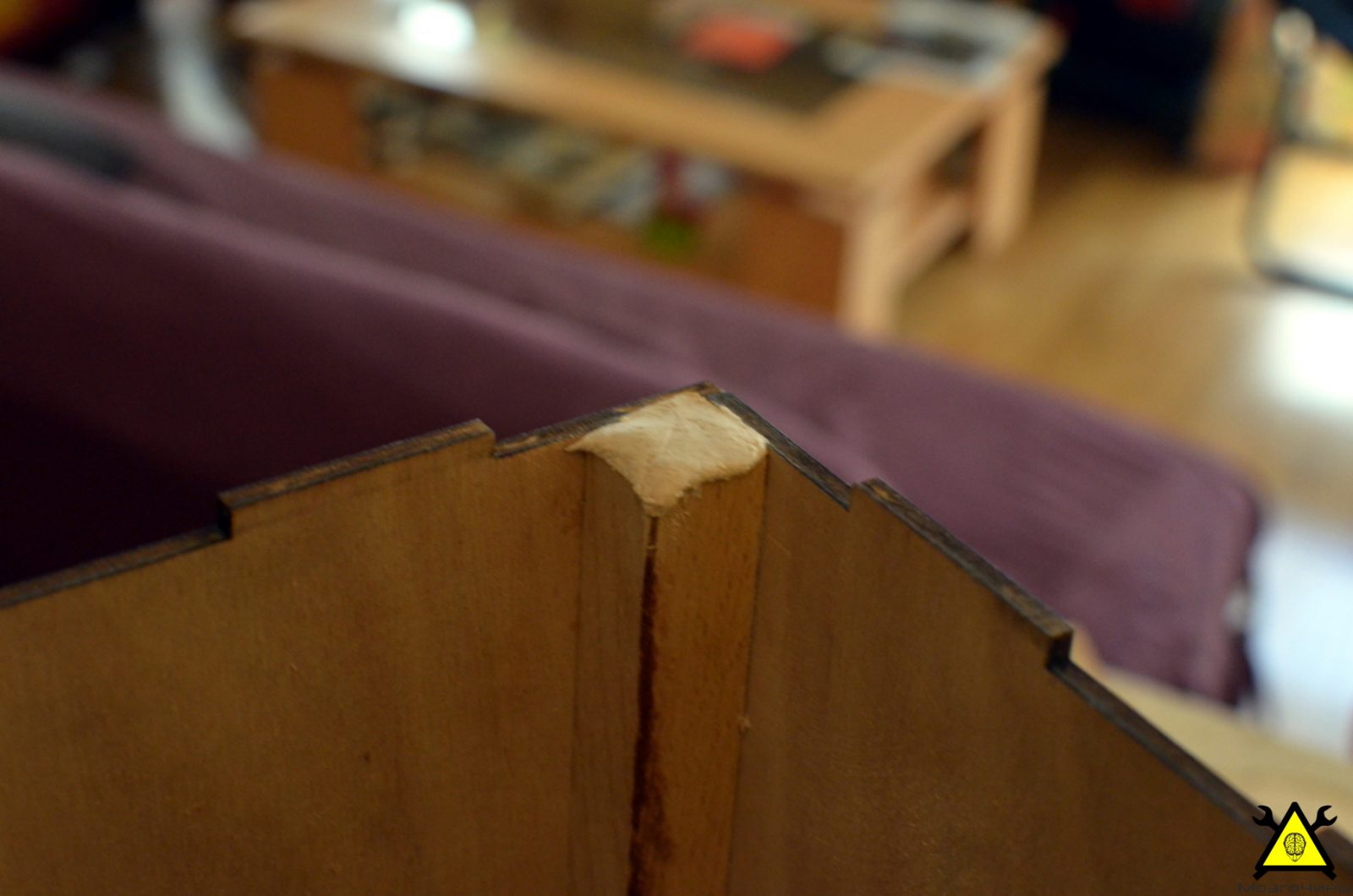

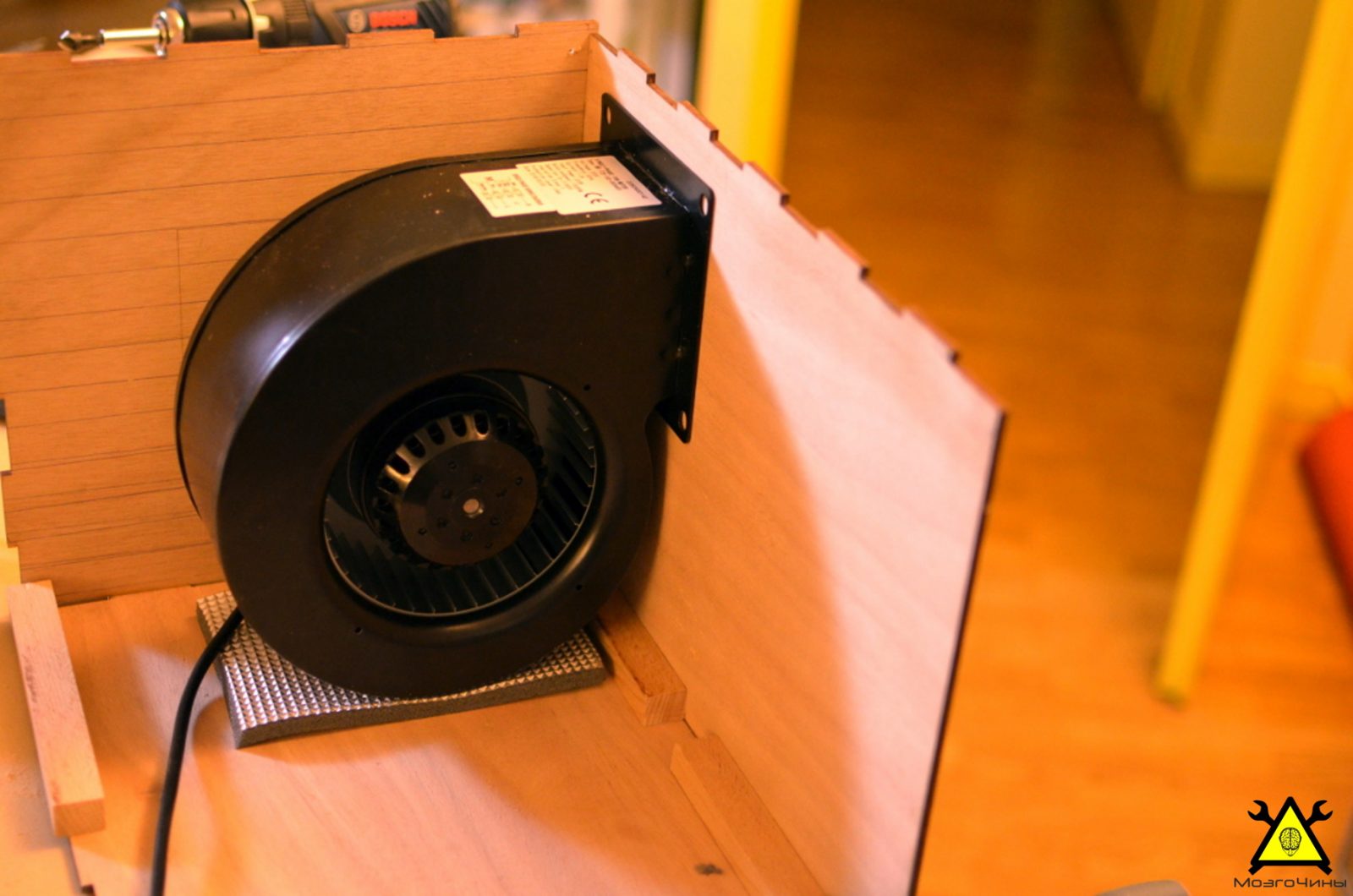

Закрепляем вентилятор внутри короба. Корпус изготовлен из 5 мм фанеры.

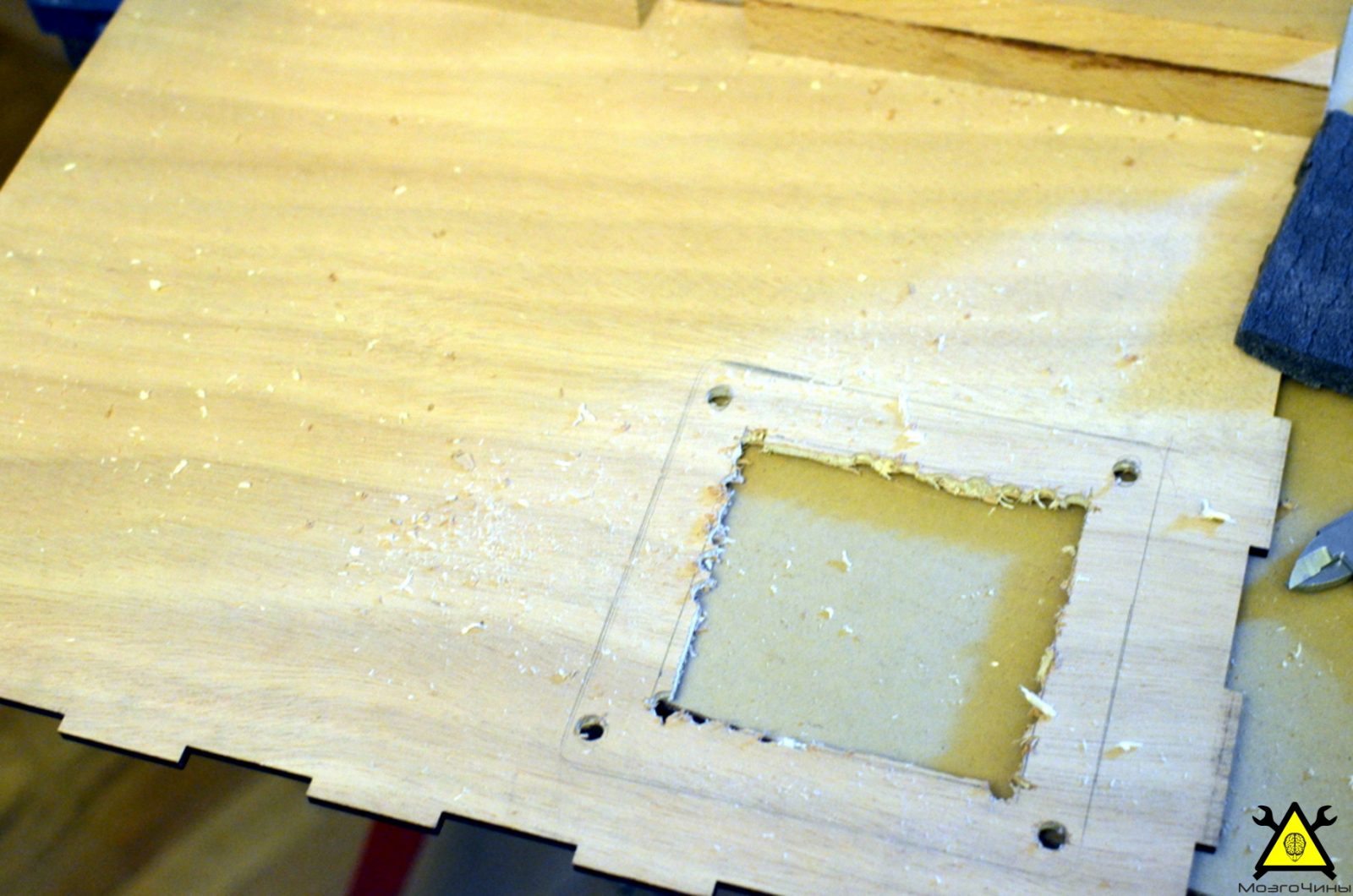

Шаг 3: Выхлоп

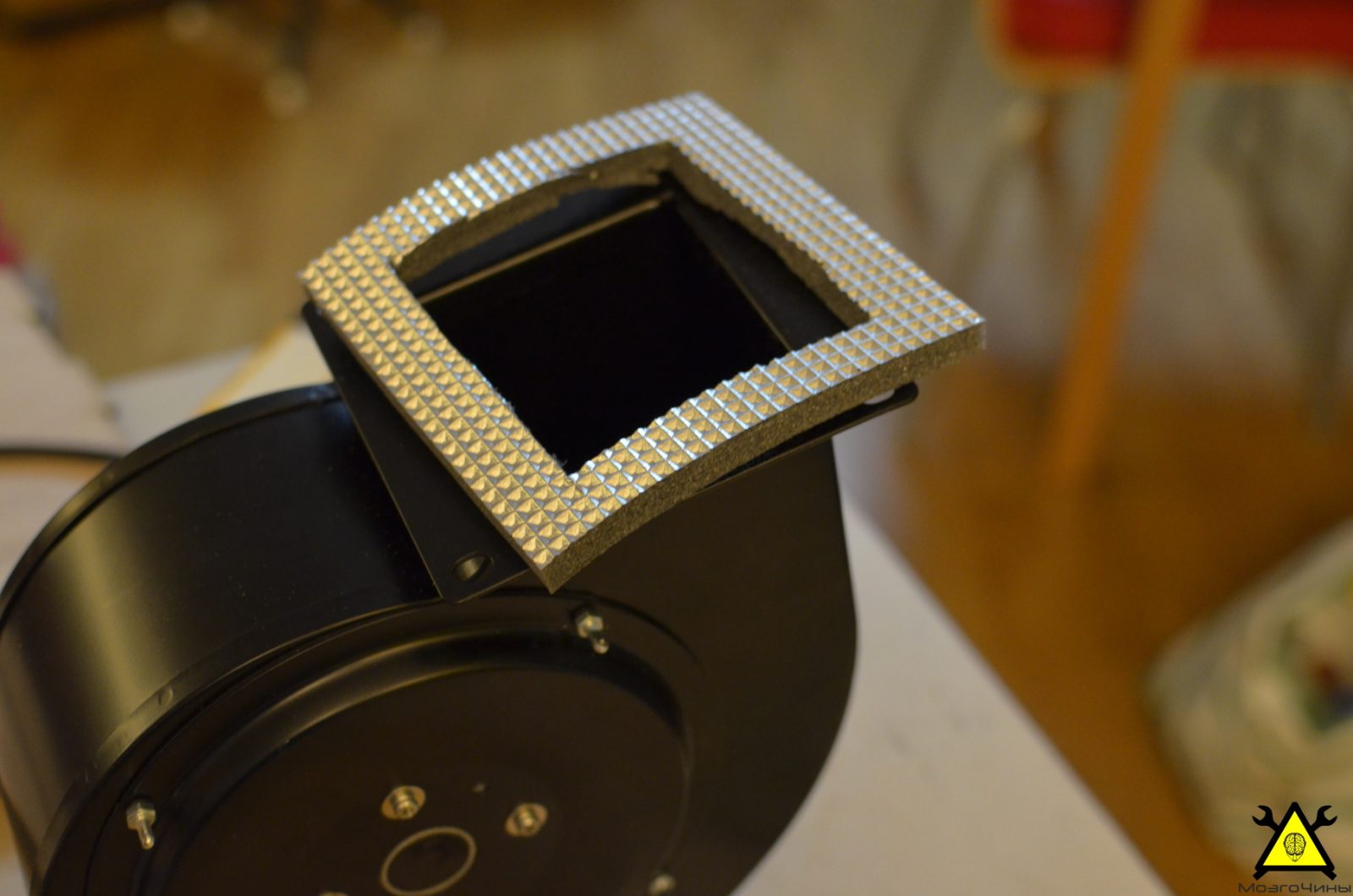

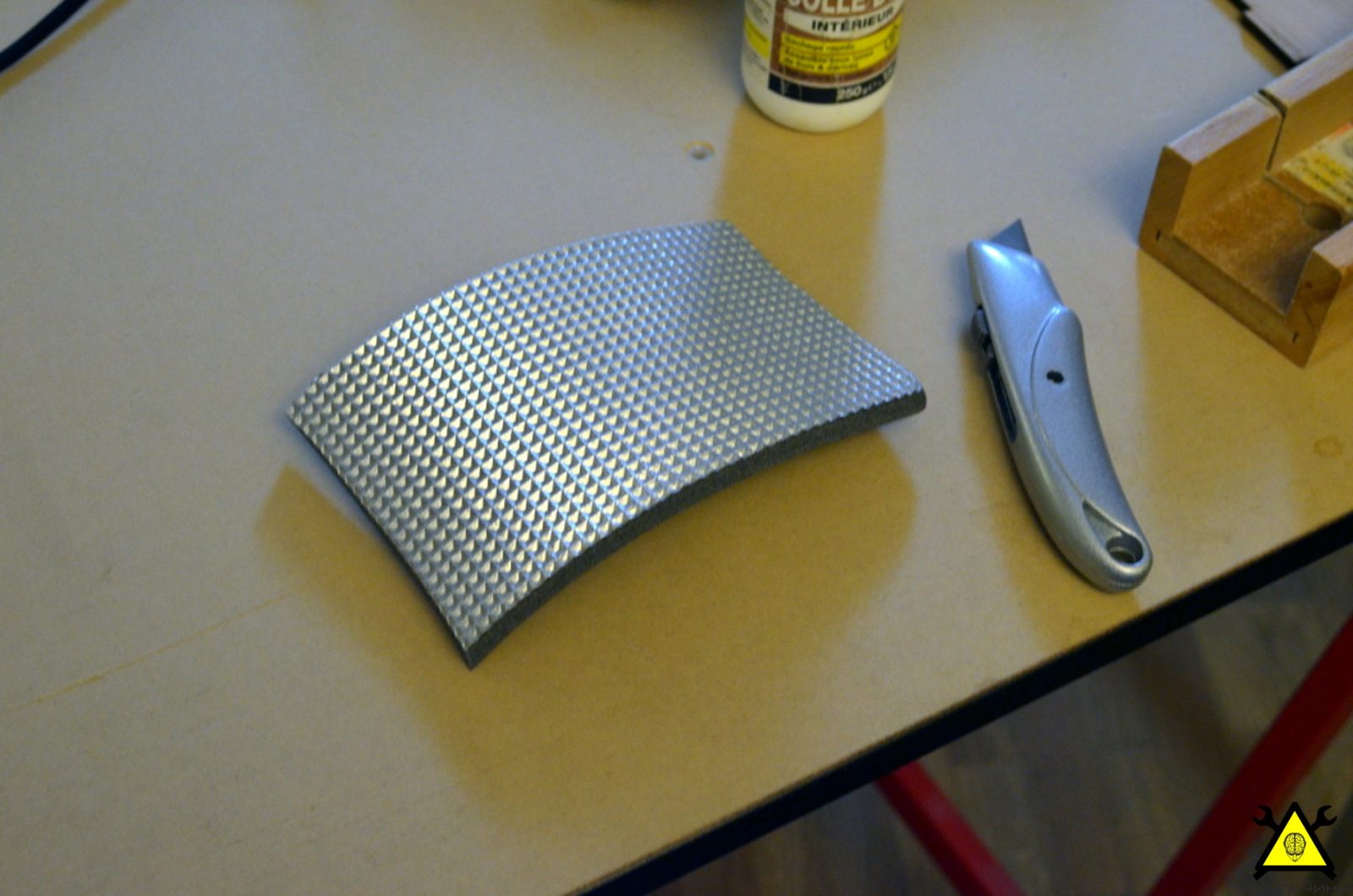

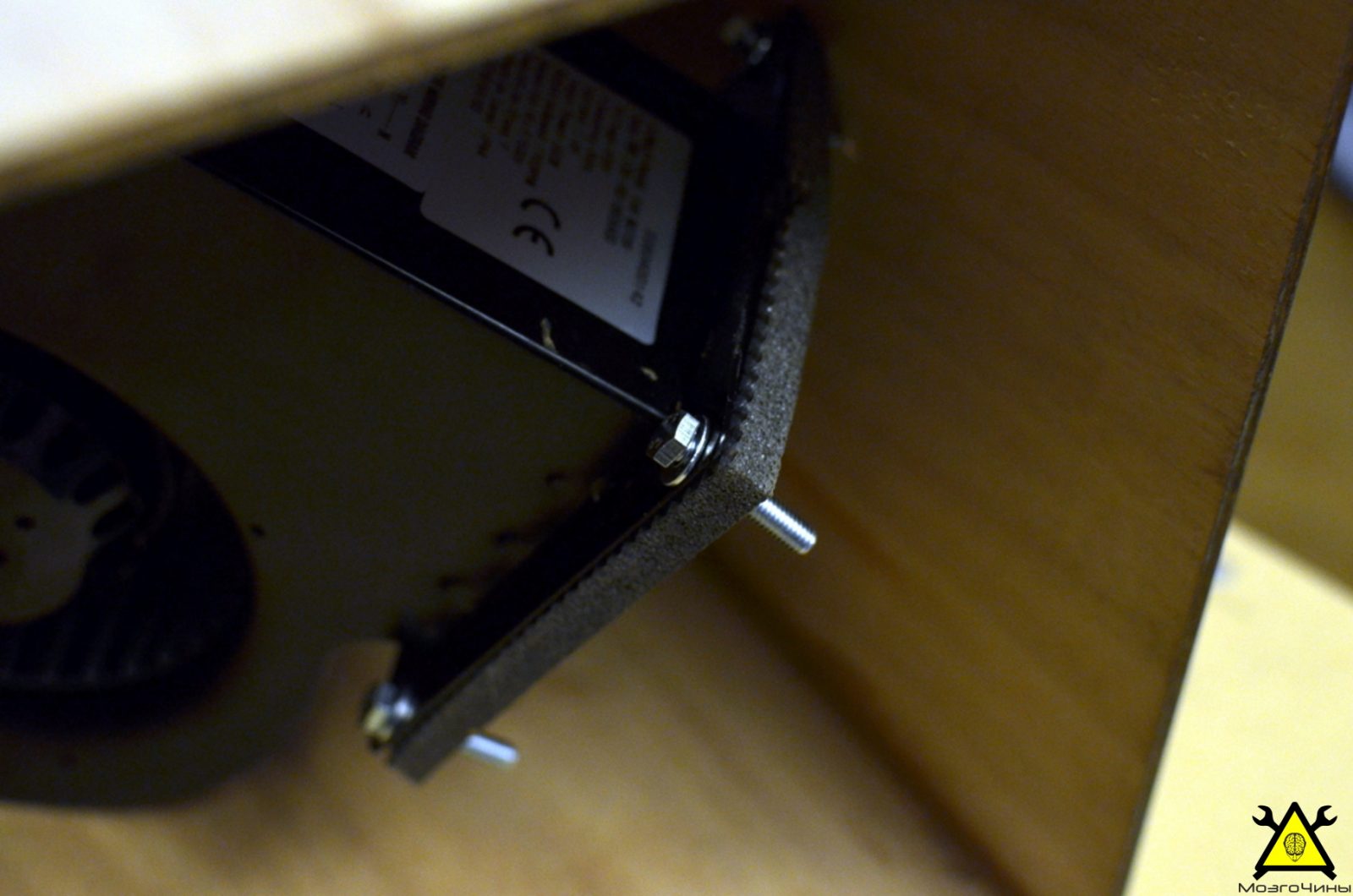

Для уменьшения вибрации и шума вентилятора изготовим из пены уплотнительную прокладку.

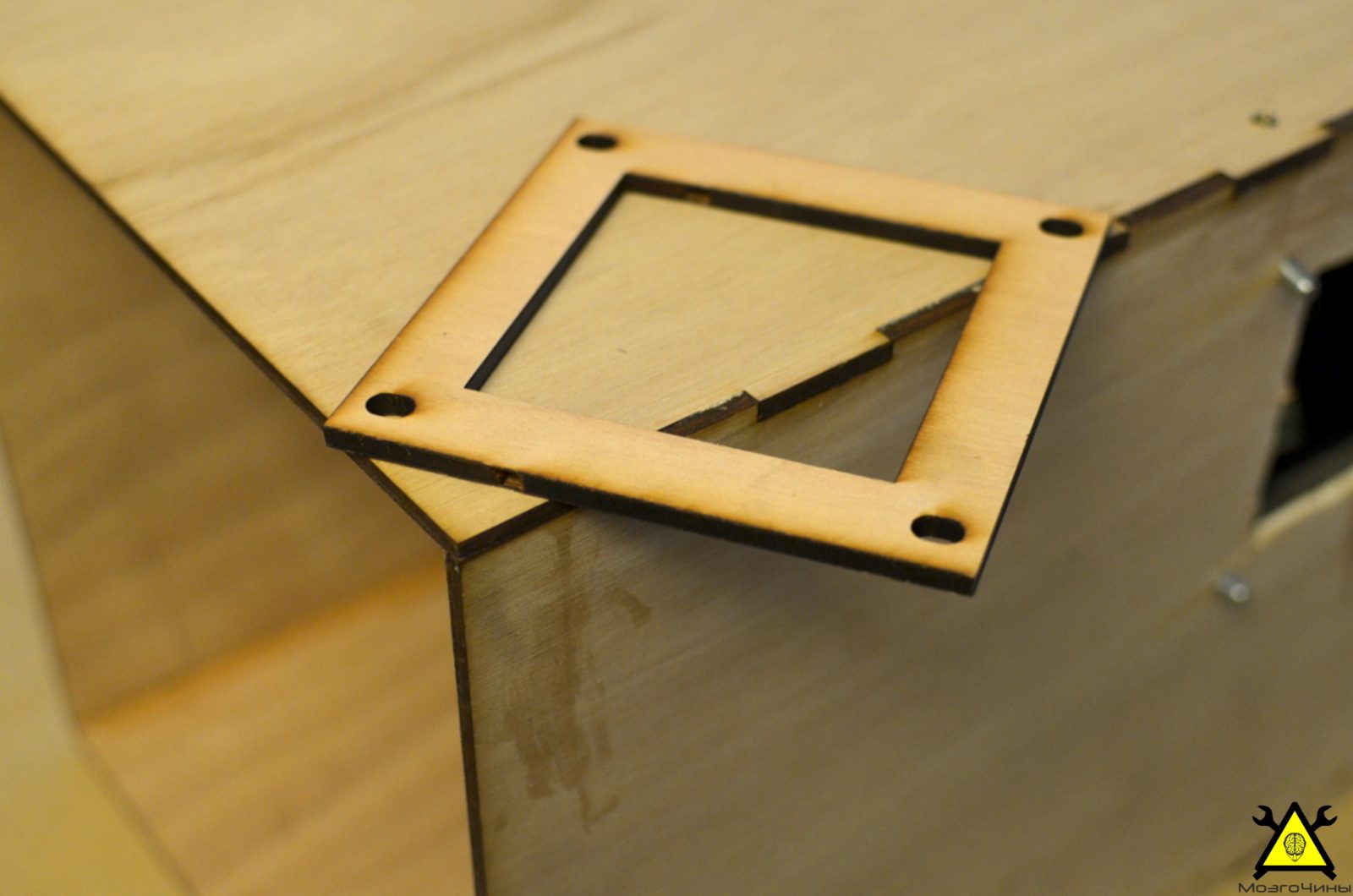

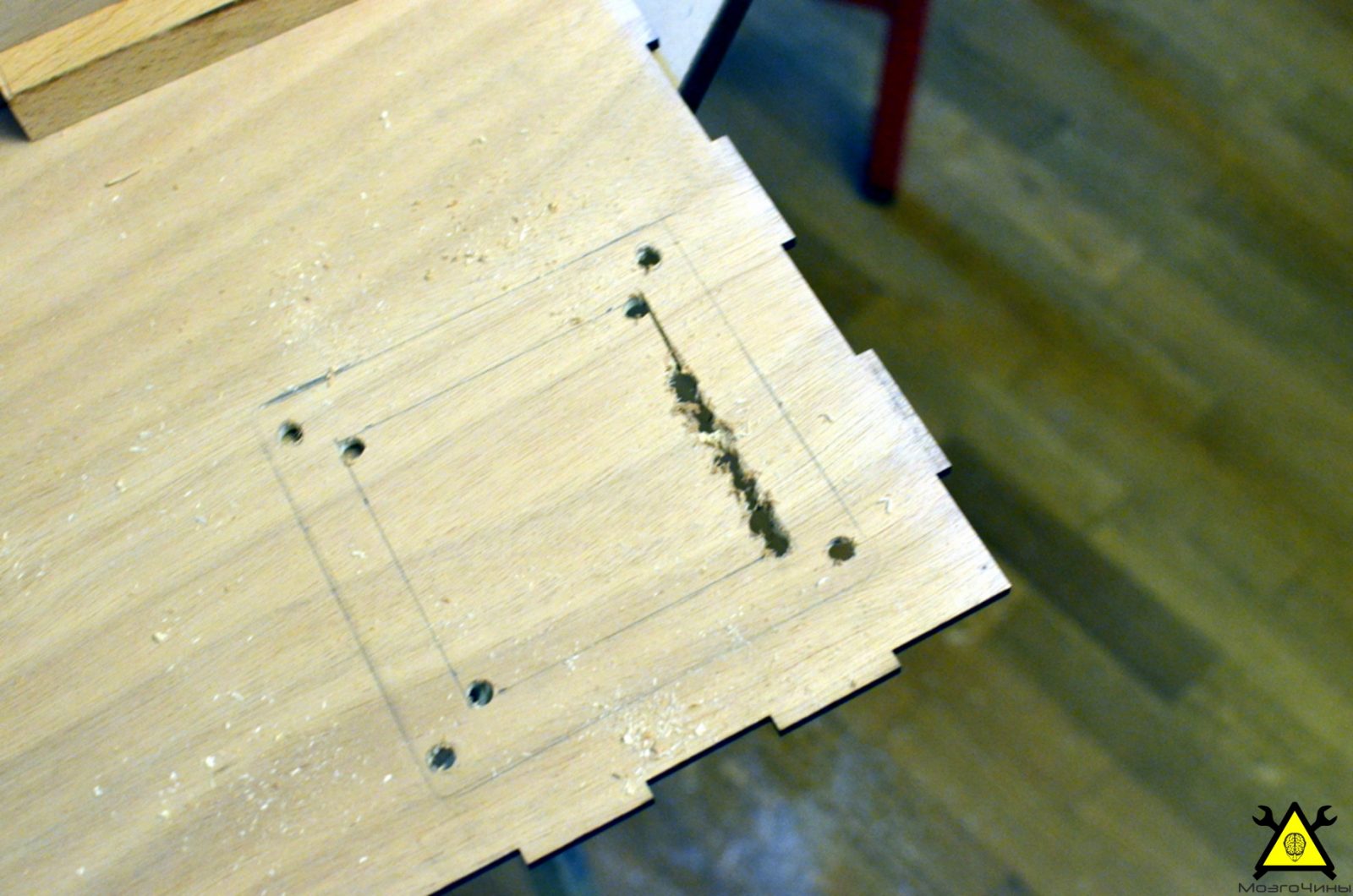

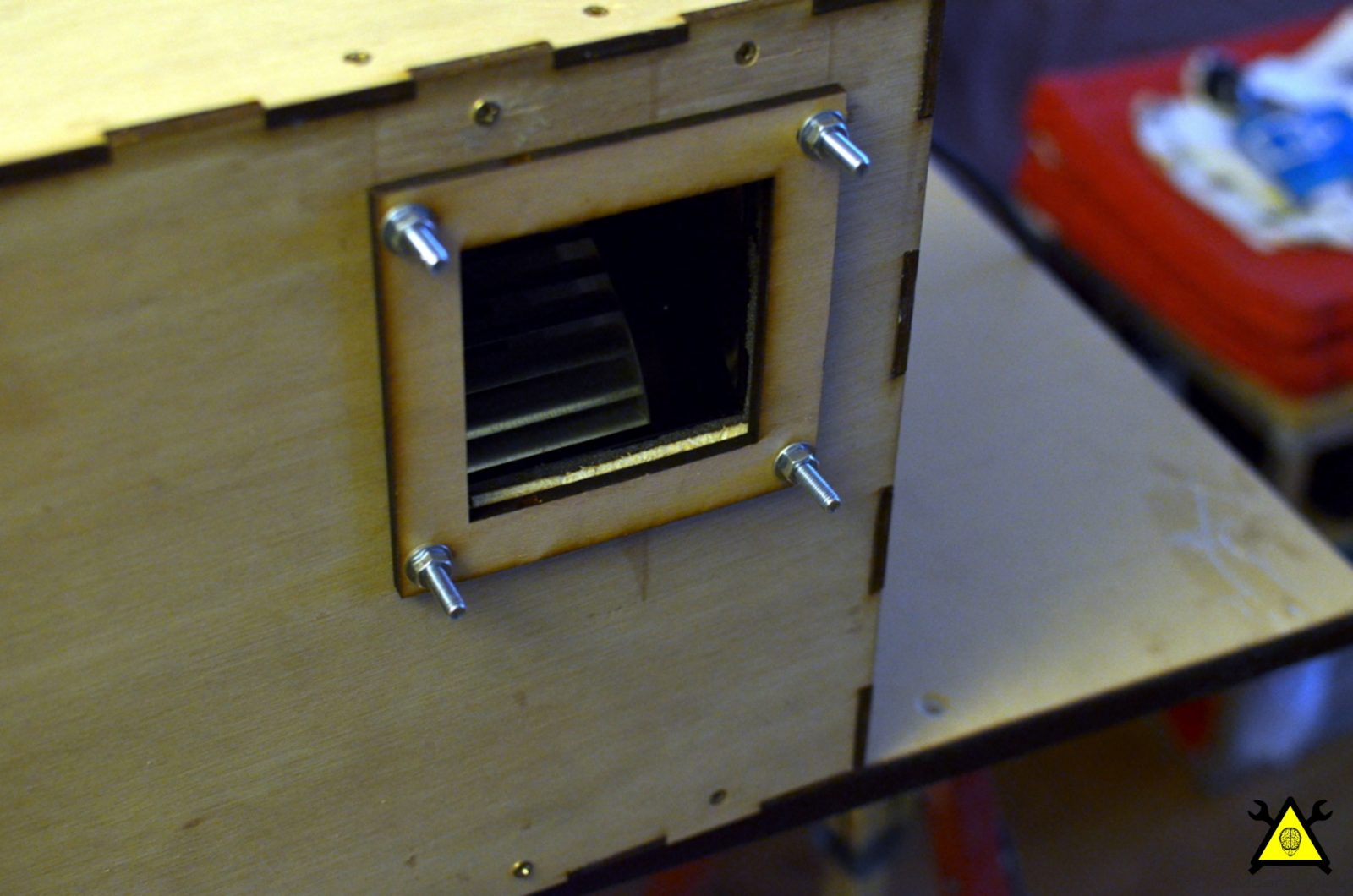

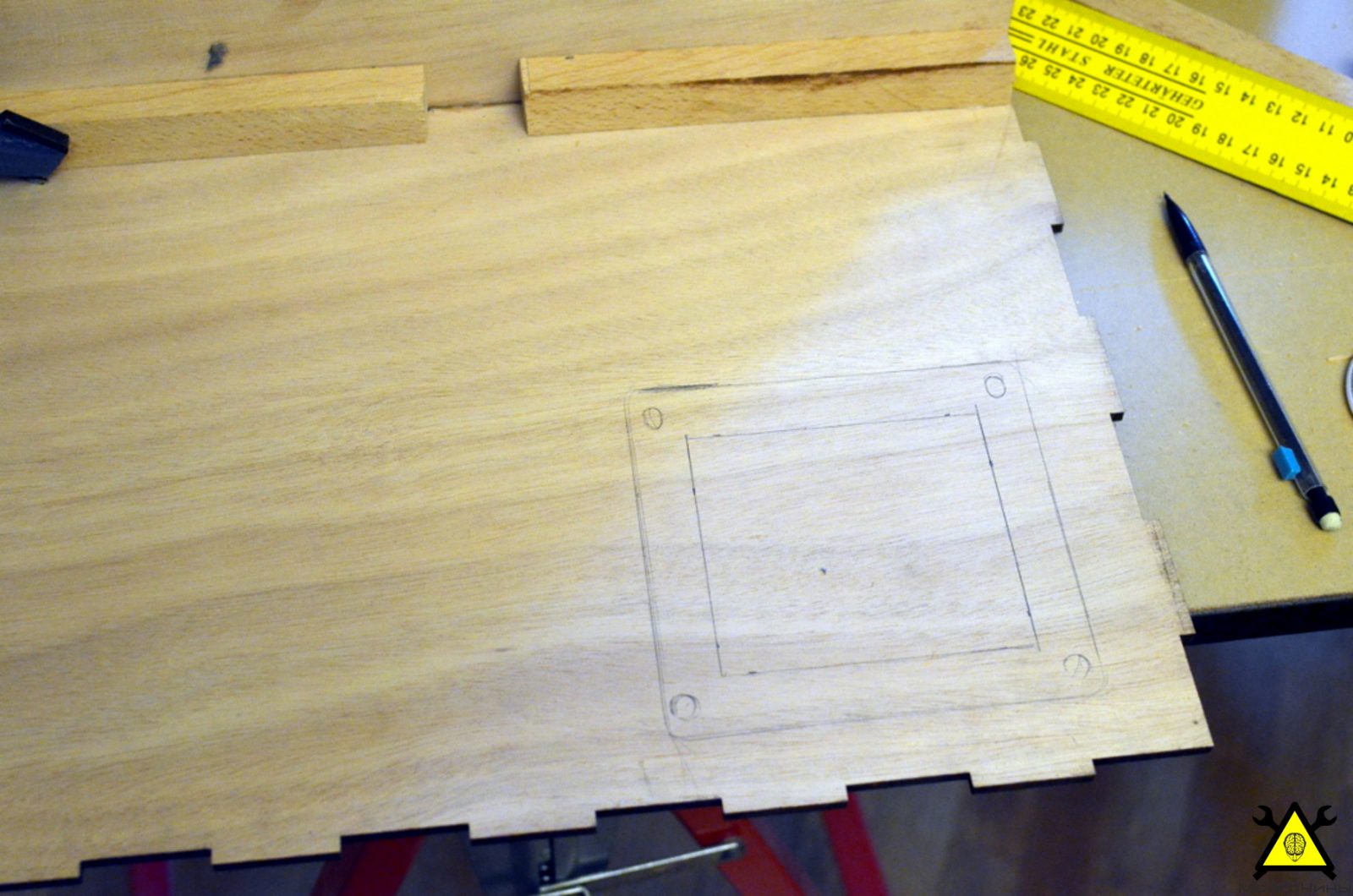

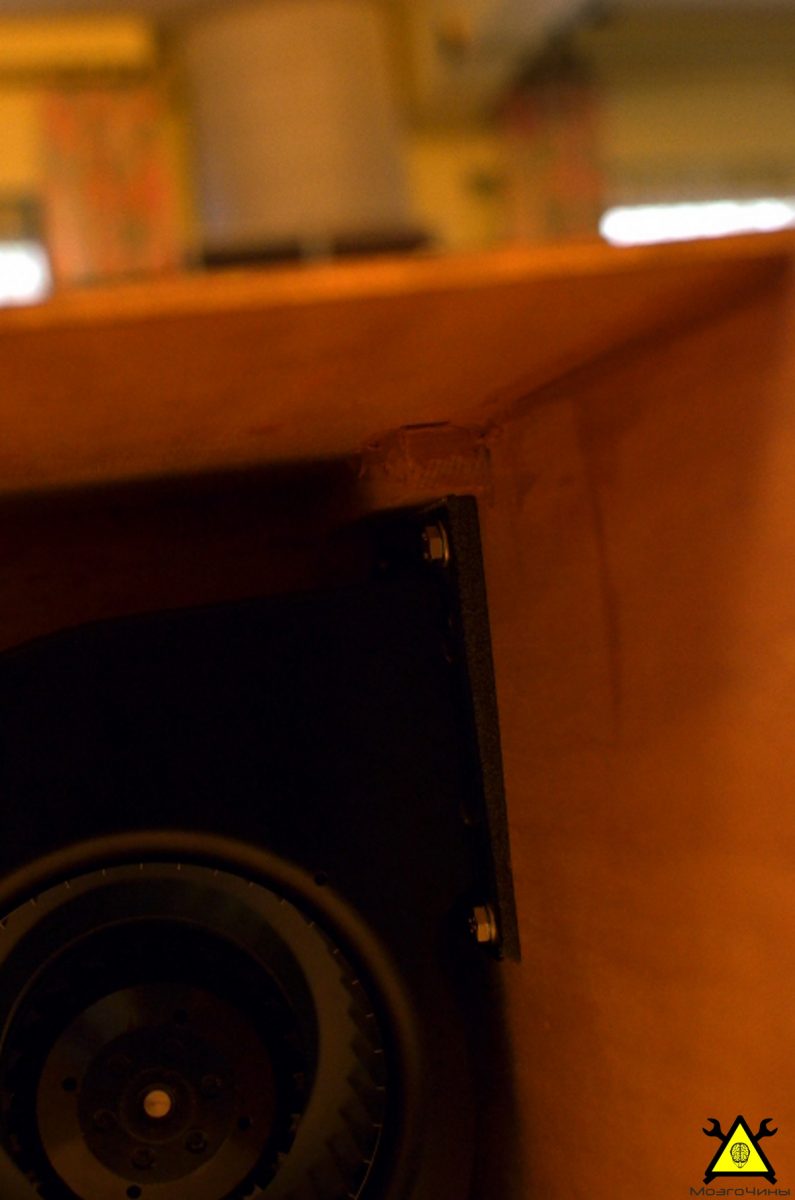

Шаг 4: Крепление вентилятора
Шаг 5:

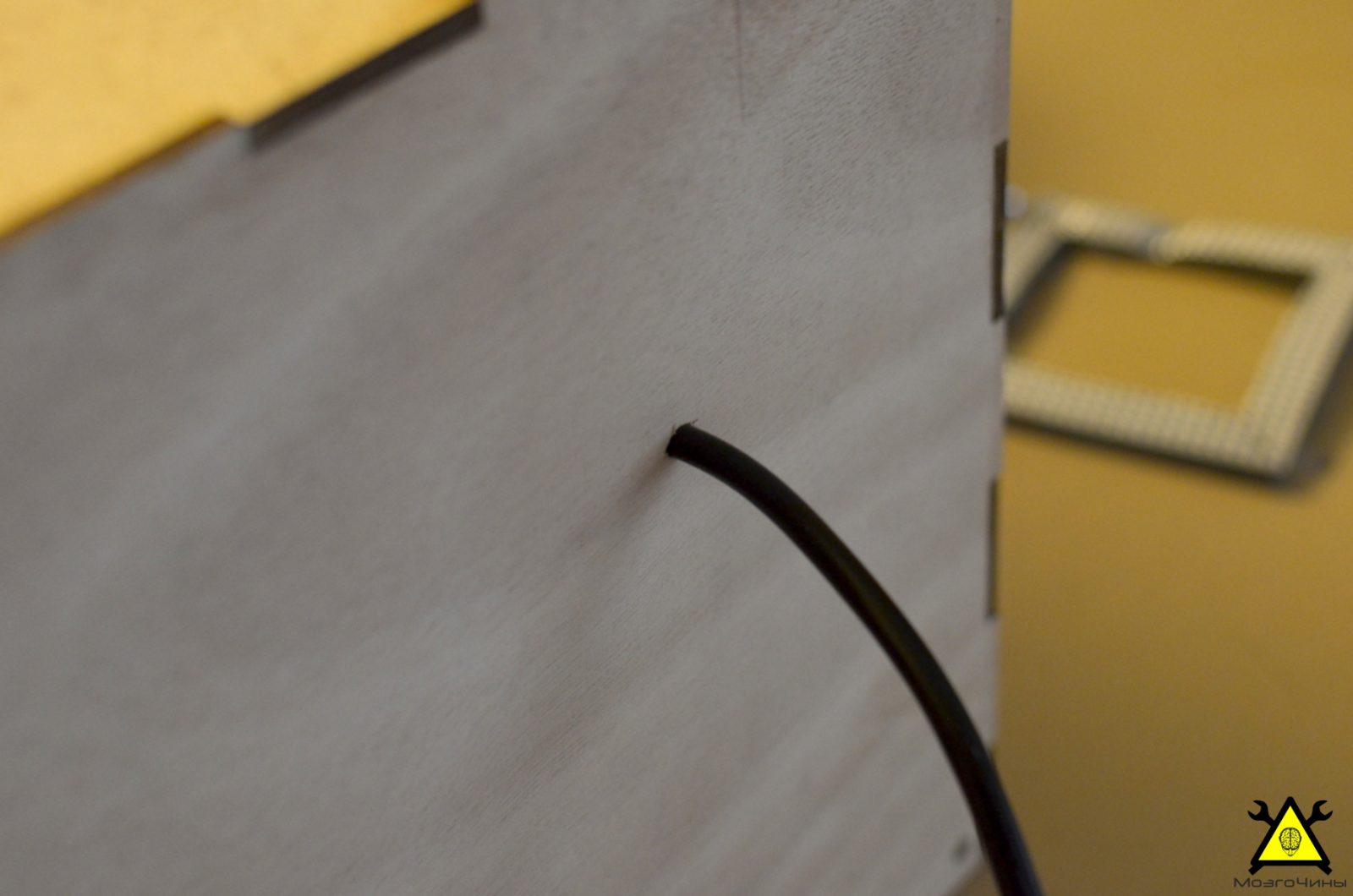

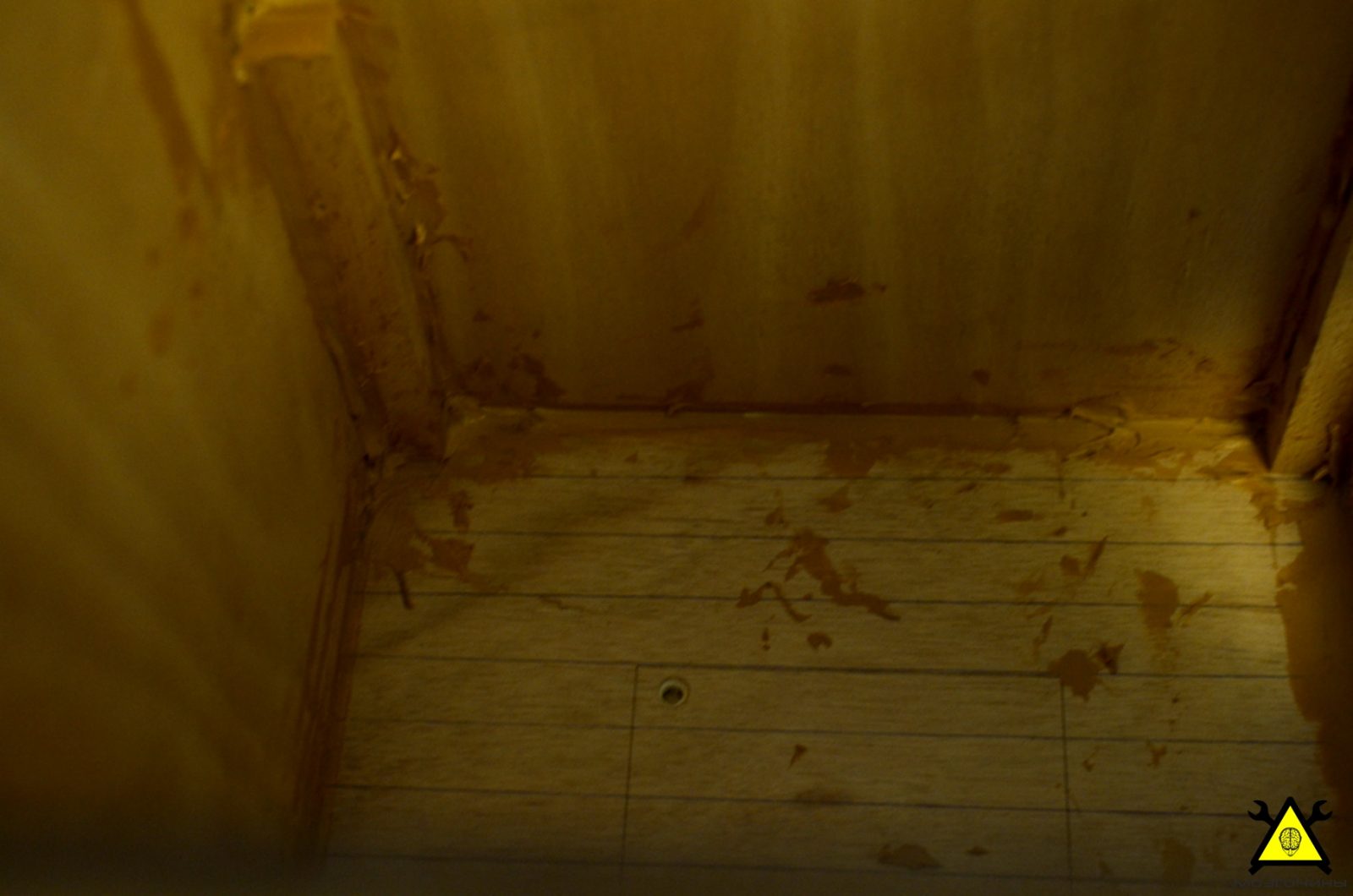

Для предотвращения утечки воздуха из короба, промажем все щели деревянной шпатлевкой. Просверлим отверстие немного меньшего диаметра, чем диаметр шнура питания, а после увеличим его напильником.
Шаг 6:

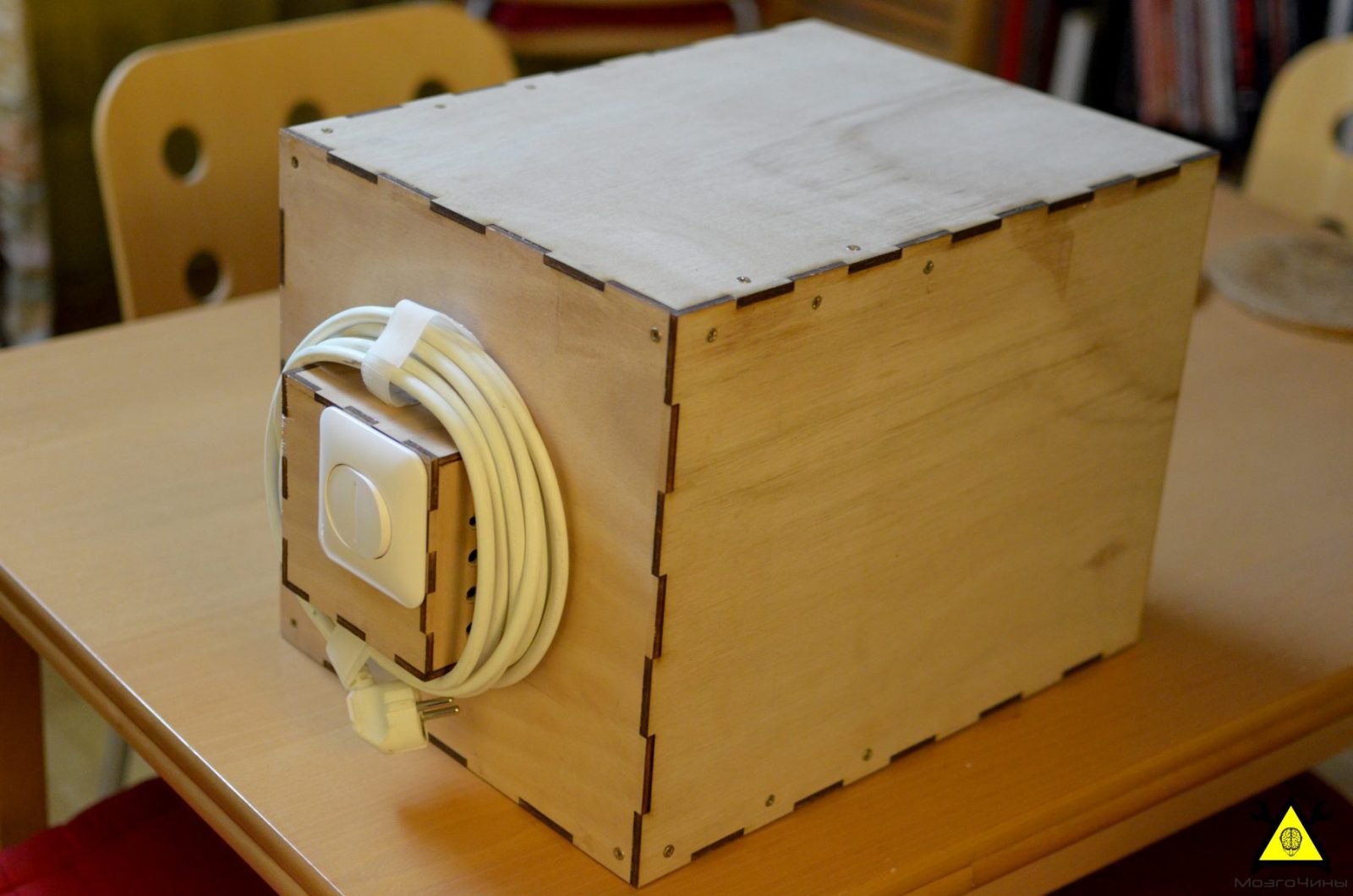

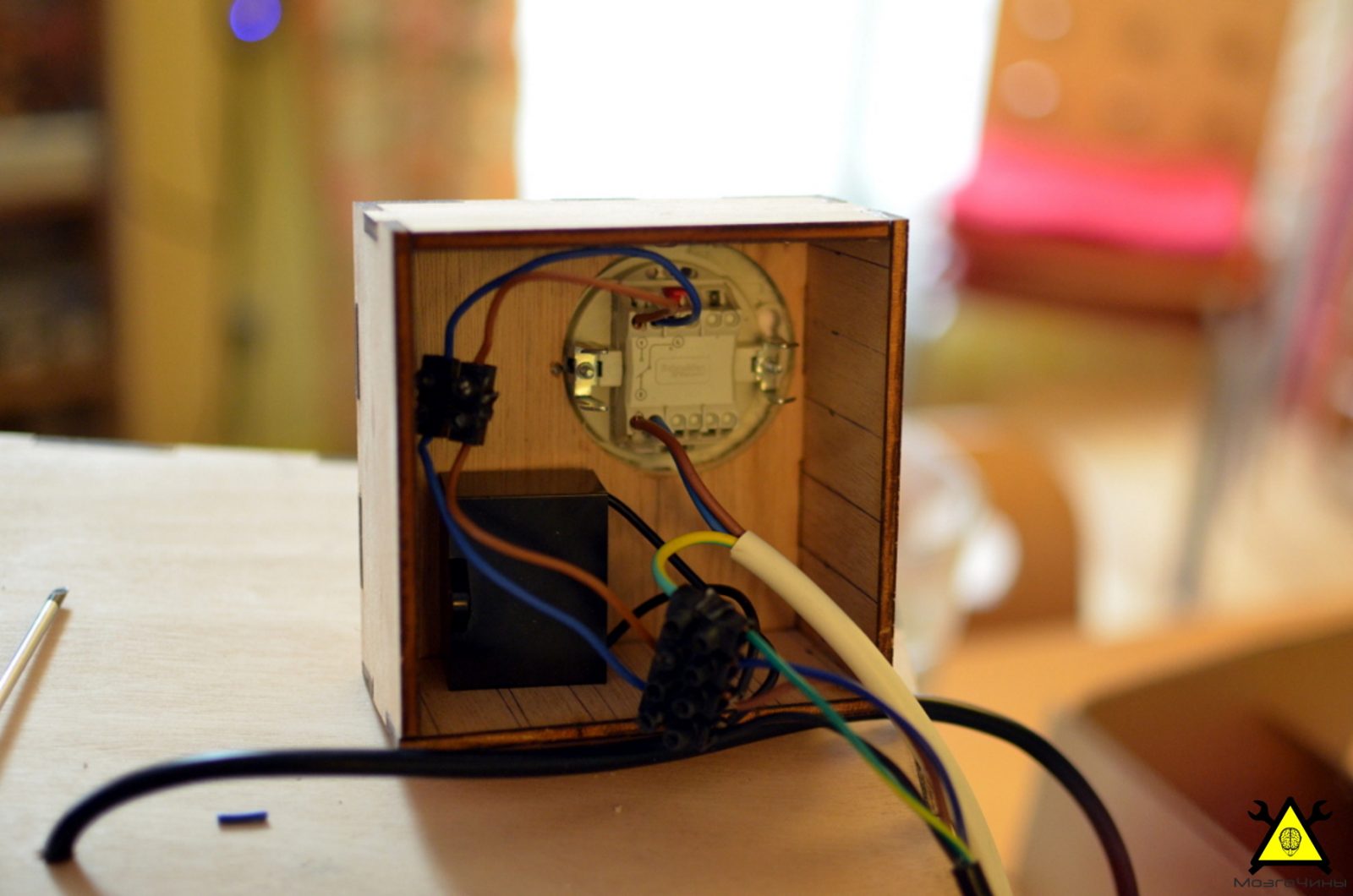

Для размещения блока питания и выключателя изготовим отдельный коробок. Провод питания будет наматывает на тот же коробок.

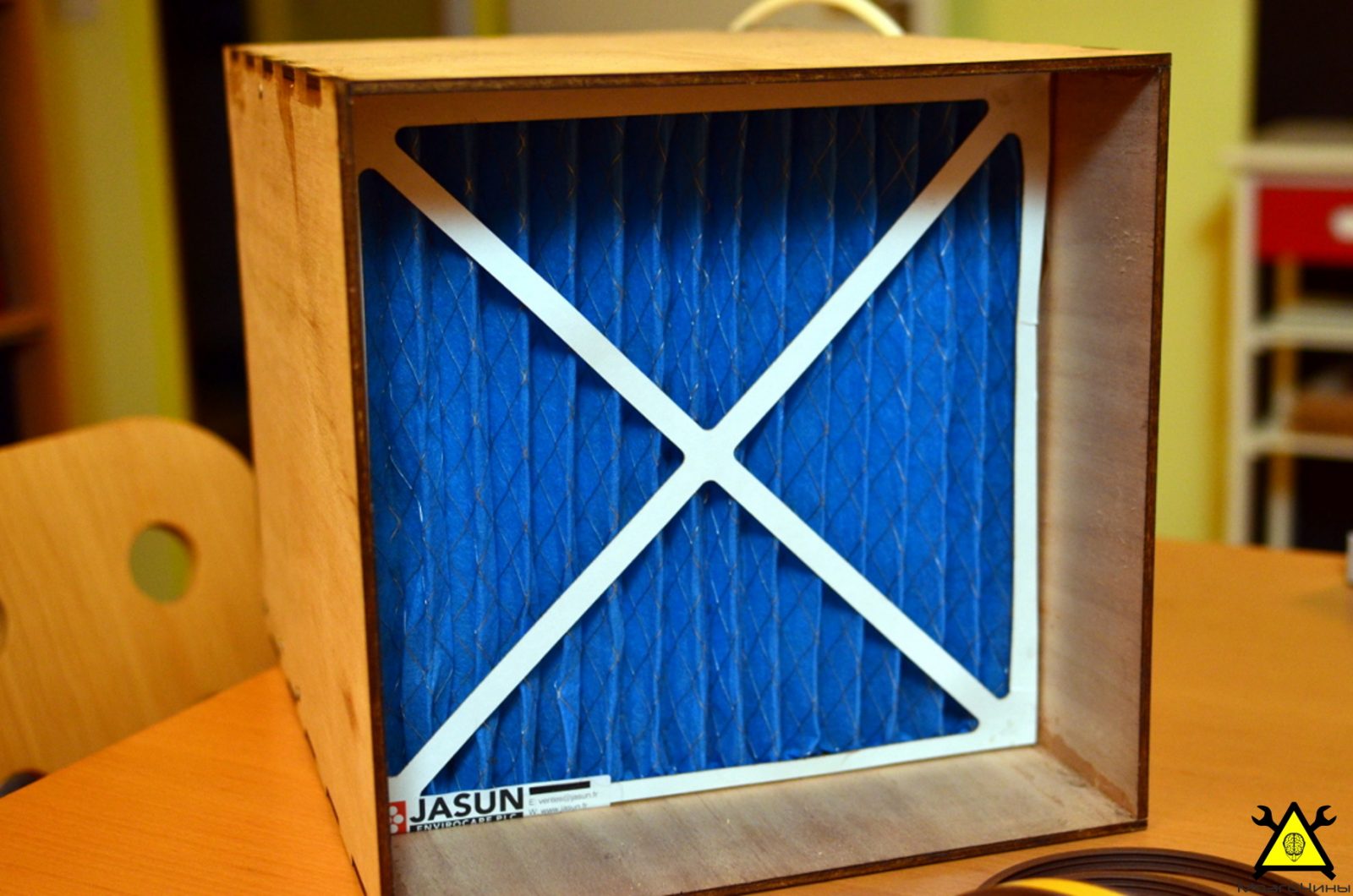

Шаг 7: Монтаж фильтров

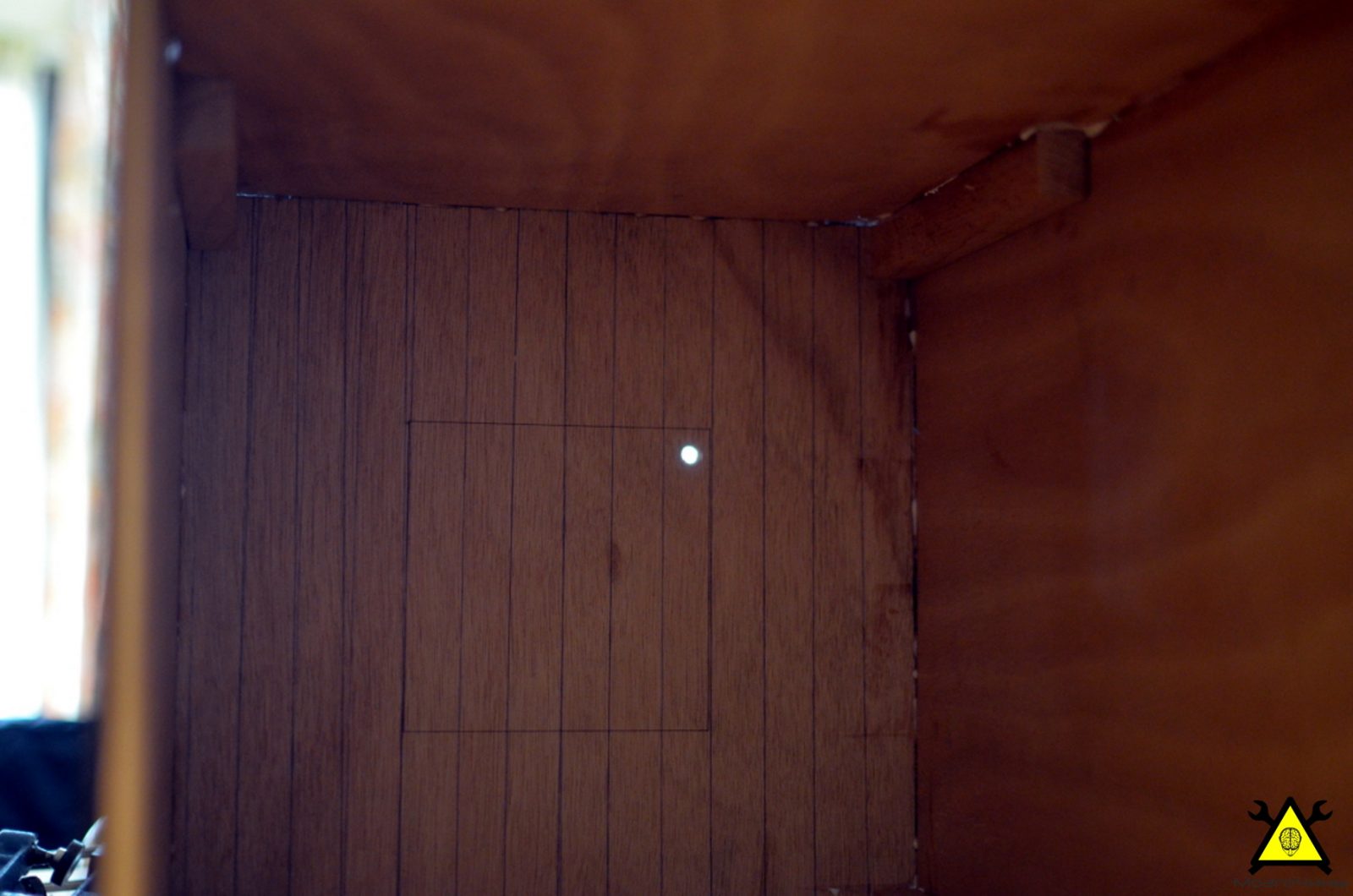

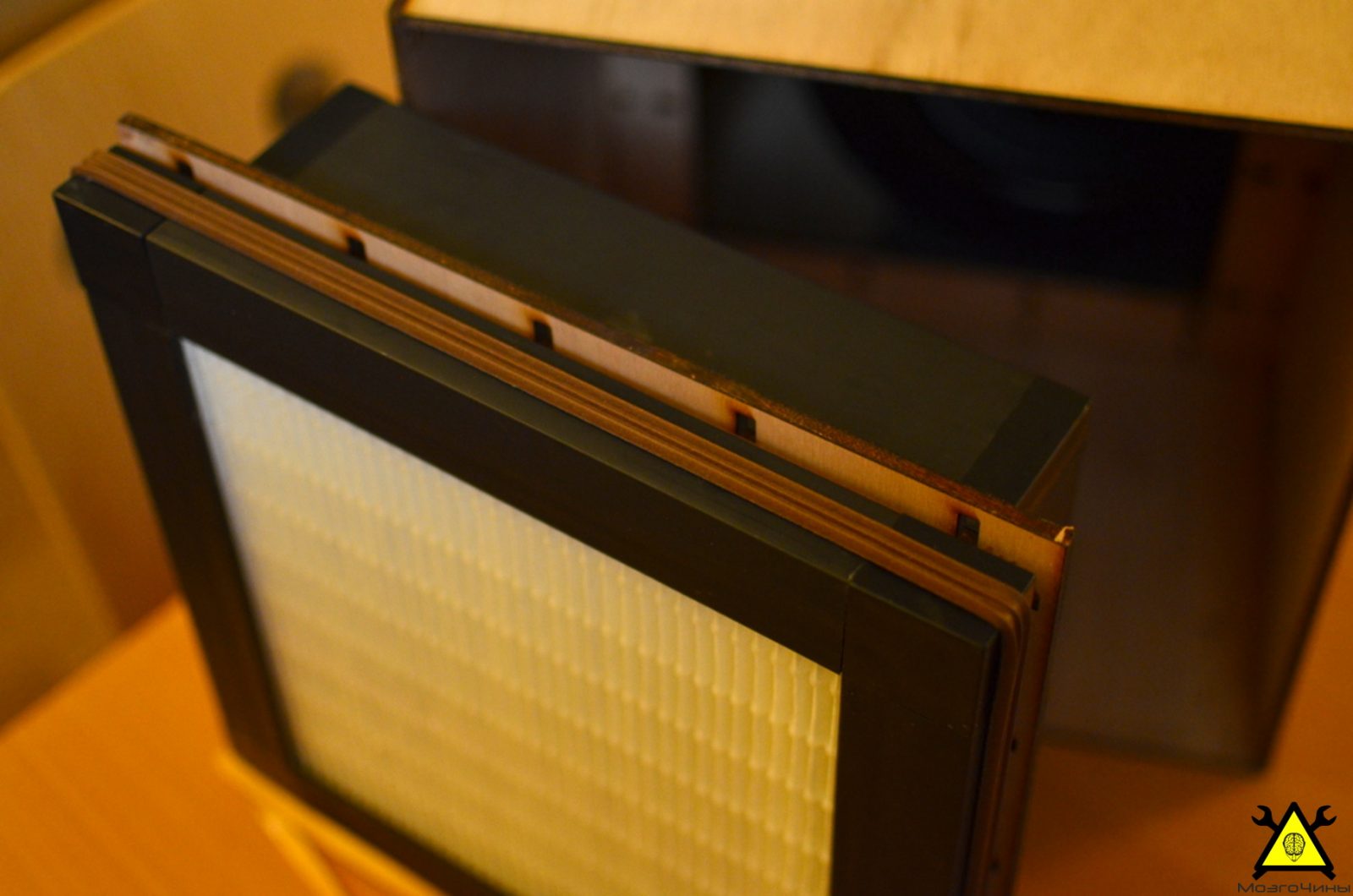

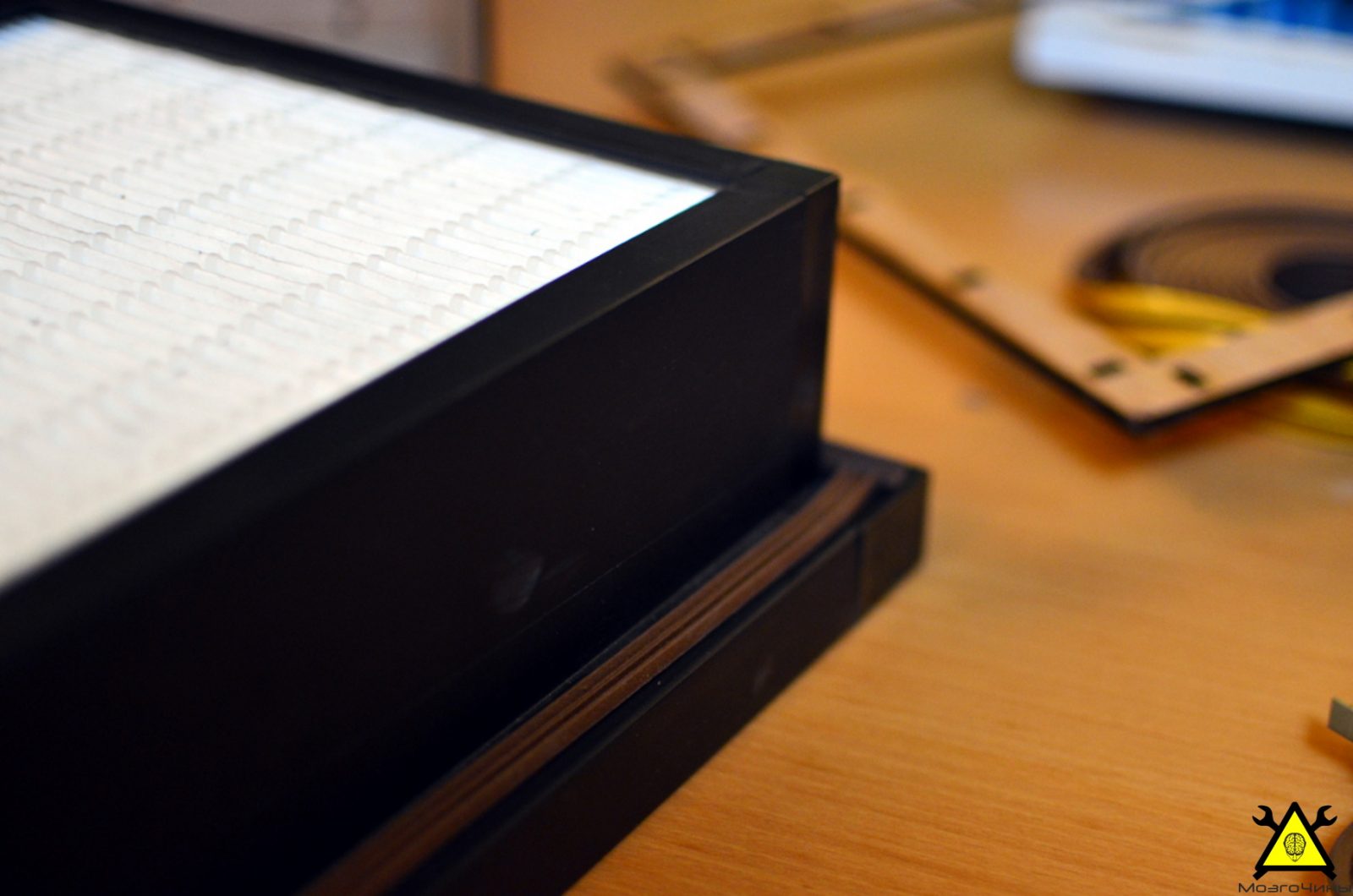

Первый фильтр устанавливается на фанерную рамку, которая в свою очередь упирается в ребра жесткости коробка. Второй фильтр просто устанавливается вовнутрь короба.
Короб закрывается фанерной решеткой, которая не должна создавать излишние сопротивление для воздушного потока.
