Садовая тачка своими руками или как сделать тележку для перевозки грузов: фото, чертежи и размеры

Необходимость в тележке для дачи

Если есть дача, сад, мастерская или даже собственный бизнес на ферме, необходимость в тележке возрастает. Фактически такая вещь в хозяйстве очень нужна, так как она значительно облегчает работу и экономит время. Физические усилия нужны гораздо меньшие, если транспортировать все тяжёлые инструменты в корзине на колёсах. Кроме того, не нужно тратить свободное время.

Стоит представить себе только то, что строится небольшой строительный объект. Нужно сходить в сарай и взять лопату, молот, ручной топор, принести некоторые электроинструменты, краски и кисти для декора, и все остальное. Сколько раз придётся ходить из сарая или гаража до места строительства? А сколько времени можно выиграть, если все перевозить? Ведь можно просто нагрузить тележку всем необходимым и одновременно переместить все к месту работы.

Преимущества телеги:

1. На садовой телеге легче выполнять разнообразные работы. Удаление бытовых отходов, сухих листьев и травы, перевозку стройматериалов, дров и угля — диапазон применения малогабаритных колёсных транспортных средств широк. При улучшении территории, при бетонировании собственными руками, с разбивкой цветников и теплиц, расположением парковых дорожек и тому подобное.
2. Обычная тачка для перевозки грузов своими руками увеличивает текущую скорость работы.

Конечно, самый простой способ — приобрести помощника в магазине. Тогда не нужно думать, как правильно сделать вещь для сада своими руками. Но выбор приобретённых грузовых телег часто ограничивается моделями, которые были разработаны. Если сделать её самостоятельно, размер и грузоподъёмность повозки определяется мастером, а также проходимостью конструкции, поскольку можно установить колёса разных размеров.

Какие делают тележки для перевозки грузов

Тележка и тачка — это практически одно и то же приспособление для перевозки грузов вручную. При этом тачкой принято называть инструмент с одним колесом, хотя бывают и с двумя. Своими руками делают садовые тачки и с тремя, и с четырьмя колесами. Это один из параметров инструмента, перечислим другие:

• материал конструкции;
• нагрузочная способность;
• специализация по перевозимому грузу (для лодки, для мотора, для сварки, для собаки и т. п.);
• конструктивные особенности (в виде платформы, подкатная, тележка апилифт, самоходная, самосвал, для велосипеда и т. д).

Давайте оценим фото самодельных приспособлений. Постараемся что-то подобрать в качестве основы для Вашей конструкции.

Наиболее доступный вариант – изготовить тачку из досок, так как при этом не требуется сварка. Достаточно простая конструкция, надежности которой достаточно для постройки дачного домика. В данном случае колесо находится впереди, так что ровно половина груза придется на руки и поясницу человека. У любой садовой тачки с одним колесом есть еще один недостаток, который может быть определяющим – низкая устойчивость.

Однако есть и преимущества:

• высокая маневренность;
• возможность движения по узким тропинкам;
• возможность выгрузки на бок;
• невысокая стоимость, так как колесо – самый дорогой узел.

Эта тачка изготовлена своими руками специально для перевозки дров. Конструкция проста, и ее нетрудно повторить. Велосипедное колесо большого диаметра замечательно подходит к условиям леса. Однако половина груза вновь достается человеку.

Тележка для перевозки плитки и кирпича хорошо продумана: центр тяжести приходится на ось колес, груз не требуется высоко поднимать. Подрамник для груза подвешен на вращающихся элементах и опускается на грунт при необходимости. Два колеса и регулируемый упор обеспечивают хорошую устойчивость и при передвижении, и при погрузке.

Тележка апилифт хорошо подходит для перевозки пчелиных ульев. Специальный механизм со шкивами и тросом помогает забрать груз с земли и переместить вверх, обеспечивая расположение его центра тяжести над осью колес.

Удобно использовать бочку в качестве корыта для садовой тачки. Остается приобрести пару колес, немного труб и поработать сваркой.

Использование колес от старого мотоцикла или велосипеда – разумное решение. Неоспоримые преимущества:

• их не нужно покупать;
• большой диаметр обеспечивает высокую проходимость на любой поверхности;
• нагрузочная способность оптимальна в бытовых условиях.

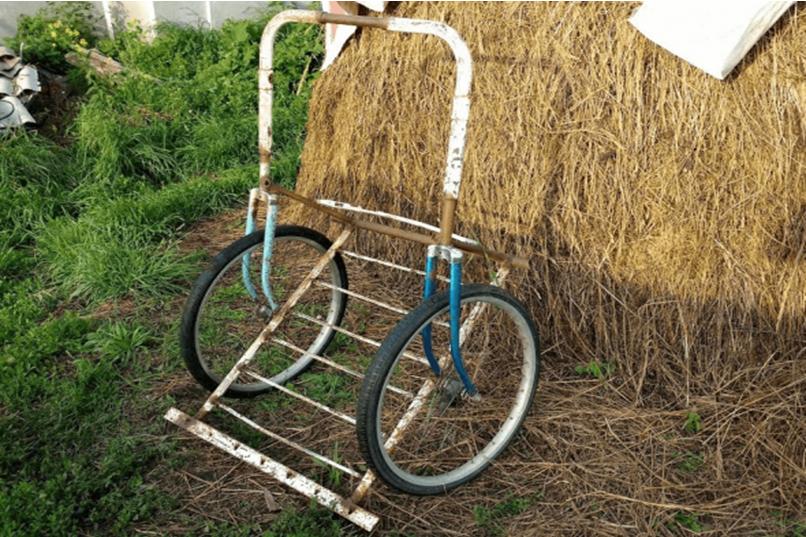

Эта конструкция предназначена для перевозки сена. Две вилки от велосипедов, пара колес и спинка от кровати – вполне реальные комплектующие в условиях села.

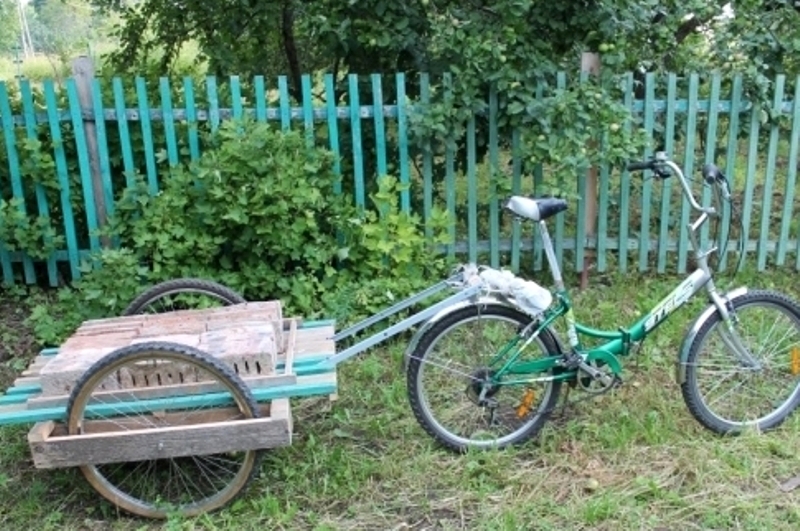

Как видите, велосипедные колеса пригодны даже для перевозки кирпича. Тележка для велосипеда из досок не долговечна и подойдет для временного применения.

На тачке для инструмента можно перевозить хоть ружья, хоть лопаты. Конструкция тележки при этом примерно одинаковая.

С помощью тачки можно доставить воду к удаленному огороду, дереву, домашней утвари. Перед нами фабричные варианты конструкций, однако специальный мешок для воды подойдет и для самодельной тачки.

Помните, как Том Сойер убедил Гекльберри Финна покрасить забор? Последуйте примеру и сделайте тачку с мотором своему сыну. В благодарность он перевезет для Вас содержимое всего карьера по соседству.

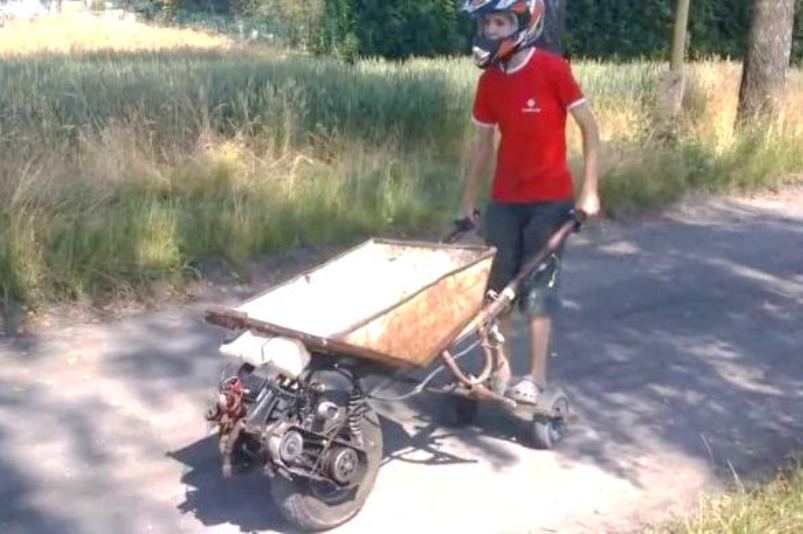

Хотите что-нибудь покруче? Не вопрос! Старая бочка и автомобильное колесо – вполне доступные атрибуты. Как видите, дизайн тележки имеет значение.

Садовая и строительная тачки: отличия

Садовая «модель» представляет собой легкую конструкцию, имеет меньшую грузоподъемность и, соответственно, цена ее ниже. Перевозка тяжелых грузов на тачке для сада не предусмотрена, но она позволяет работать с различными саженцами, удобрением, грунтом.

При сборе урожая садовый вариант просто незаменим, когда становится необходимым перевезти картофель, морковь, капусту и другие овощи. Кроме того, благодаря особой конструкции и легким материалам ее легко будет эксплуатировать не только мужчинам, но и женщинам.

Относительно конструкции тоже есть различия: как правило, тачка для сада имеет лишь одно колесо (есть исключения), ее кузов более гибок и тоньше. В отношении объема перевозимого груза стоит отметить, что тачка для садовых нужд принимает на себя не более 60-90 л, строительная – 120-140 л.

Особенности дизайна повозки

Домашние устройства для перевозки дачных грузов могут быть выполнены из металла и любого дерева. Эти строительные материалы имеют необходимые прочные характеристики, недорогие, обрабатывают дома. Тачки из древесины собираются собственными руками всего за несколько часов. Но их небольшая грузоподъёмность и срок службы оставляют, конечно же, желать лучшего. На металлоконструкции придётся тратить больше времени. Но зато это позволяет транспортировать массивные и габаритные изделия, стройматериалы.

Повозки делятся на несколько типов в зависимости от числа колёс, которые они имеют. Их может быть от одного до четырёх. Тачки используются для выполнения работ в своём саду. С их помощью часто перевозят опалые листья, удобрения, мусор.

Есть такие повозки:

1. Одноколёсная повозка имеет малый вес (до 79 кг) и высокую манёвренность. Она пройдёт без затрагивания посаженых растений. Ещё одним преимуществом тачки с одним колесом является лёгкость полной разгрузки. Достаточно немного наклонить или поднять ручки, чтобы освободить структуру от транспортировочного содержания.
2. Изделия из 2- 4 колёсами. Они подходят для сада, а также для строительных работ. Многоцелевые повозки стабильны. Они не переворачиваются при транспортировке. С их помощью перевозятся грузы больших масс.

Область применения

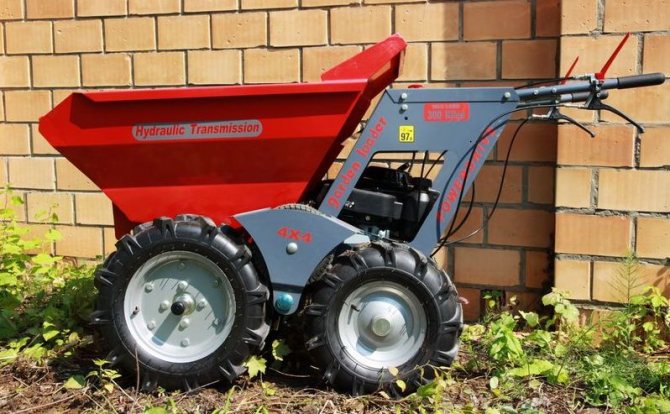

Сегодня известно множество разновидностей самоходных тележек:

1. Дизельная.
2. Электрическая.
3. Ручная.

Все эти виды подходят для использования в условиях, где требуется повышенное маневренное управление. Стоит отметить, что дизельные и электрические конструкции самоходных тележек приводят в движение с помощью двигателя. Для управления ручной тележкой не требуется особых навыков.

Благодаря своей легкой конструкции, она способна перевозить грузы превышающие свой вес в несколько десятков раз. Человеку управляющему тележкой необходимо ее катить и удерживать правильное положение.

Область применения тележек достаточно обширна. Отлично подходят для сельскохозяйственных нужд. Они используются для вспашки земли, боронования, перевозки различных материалов. Благодаря своей маневренности тележка без особого труда может развернуться на своем месте.

Размер и функции конструкции

Рассмотрим, как сделать тележку своими руками. Лучше сделать повозку не очень маленькой, но, по крайней мере, среднего размера. Мало поможет тяжёлое оборудование и специальные устройства, а большая корзина будет трудно перемещаться, погружаясь в землю, если она перегружена. Средний параметр будет соответствовать требуемым параметрам. Размер тачки определяется вашими собственными требованиями, но повозка, длина которой составляет около 100 см, ширина 60 см и высота 50 см, хорошо работает.

Благодаря этим параметрам повозка легко проходит через дверь сарая и гаража, перемещается между главными воротами, между деревьями в саду и другими объектами растительности и ландшафта. Плюс тот факт, что такие размеры позволяют колёсам нести нагрузку стабильно.

Материалы для садового устройства

Самый лёгкий вариант — это повозка из стали. Можно применять и дерево, но оно будет участвовать только в конструкции определённых частей. Рама под колёсами корзины должна быть сделана только из металла. Дерево отлично подходит для постройки и производства широкого ассортимента частей тележек для инструмента своими руками. По установленным размерам, которые будут определены для вашего удобства, выполняется рама из профильной трубы.

Вертикальные стойки свариваются в углах рамы с обеих сторон. Они должны быть выбранным размером 8 штук. На стойках снаружи стенки сделаны из доски или стального листа. Не стоит применять профлист, потому что он довольно тонкий и быстро изнашивается.

Но стальной лист толщиной 2−3 мм идеально подходит. Из того же листа отрезают дно, которое вставлено будет внутрь и привинчивается болтами к раме. Здесь вы можете работать и сваривать, но нижняя часть корзины наиболее подвержена износу, поэтому её легче заменить просто отвинтив болты и вставив в неё новый лист. Каждый раз вырезать металл и повторно сваривать его, это не особенно удобно.

Количество колес

Далее потребуется определиться с количеством колес в конструкции. Одноколесные тачки невероятно маневренны, они без проблем пройдут по узкой тропинке шириной в два кирпича. При этом не будут цеплять растущие по краям огородные культуры. В то же время одно колесо не позволит перемещать большие грузы, по причине недостаточной устойчивости.

Двухколесные тележки – оптимальный вариант, который подойдет для транспортировки как осенней листвы, так и мешков с цементом. На управление такими тачками затрачивается меньше сил.

Существуют трех и четырехколесные модели, однако они пользуются меньшей популярностью, по причине низкой маневренности. Хотя на них гораздо легче перевозить тяжести. Идеально иметь на участке два варианта тачек для разных задач.

Чертежи

Для того чтобы сделать тележку для ульев, предлагаем вам несколько несложных чертежей. С их помощью вы сможете соорудить нужную конструкцию. Все чертежи имеют подписанные детали.

Чертеж тележки-подъемника

1 – сварная рама; 2 – колеса; 3 – втулки с зажимными винтами; 4 – ручка; 5 – регулировочные трубы; 6 – дополнительный упор; 7 – П-образный стояк; 8 – крюк для груза; 9 – гайка; 10 – отверстия под болты; 11 – верхний передвижной блок; 12 – верхние отверстия; 13 – барабан; 14 – ручка; 15 – упор под ручки; 16,17 – нижние отверстия; 18 – отверстие крепления лебедки; 19 – отверстие для палатки; 20 – отверстия регулировочных труб.

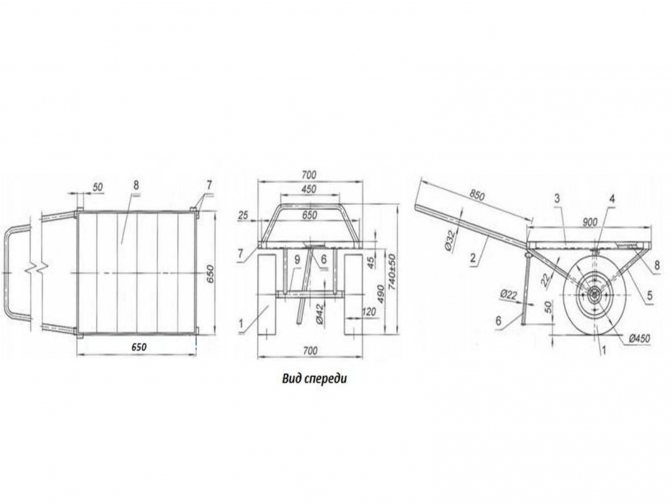

Чертеж обычной одноосной тележки

1 — рама из труб диаметром 20 мм; 2 — колеса; 3 — деревянная платформа; 4 — захваты; 5 — крылья из листового железа толщиной 3 мм.

Грузоподъемность такой тележки достигает 100 килограмм.

Чтобы узнать больше о том, как можно сделать самодельную тележку-подъемник или какими предметами механизации пользуются разные пчеловоды, смотрите видео на нашем сайте.

Это первый вариант тележки, который изготавливался специально для перевозки в грузовых лифтах, способен выдержать и перемещать на себе до 1000 кг груза. Но рекомендуется до 400 кг.

Для изготовления тележки потребовалось

• фанера 12 мм;
• фанера 10 мм;
• брус 75*75;
• колеса для тележки платформы;
• саморезы по дереву;
• Винты для крепления колес.

Из чего сделать тележку для инвентаря

Самый простой вариант – работать со сталью. Можно было бы использовать дерево, но оно будет участвовать только в создании определенных аксессуаров. Но вот каркас, основание, а также рама под колеса тележки – только из металла. Дерево хорошо подходит для строительства и производства самых разнообразных дачных аксессуаров. К сожалению, оно менее соответствует требования для дачной тележки, чем металл.

По установленным размерам, или по тем, которые вы сами определяете ради собственного удобства, вываривается рама из профильной трубы. Желательно сделать несколько перемычек по длинной части рамы, чтобы поперек тележки у нас было еще 1-2 ребра жесткости.

Далее, по углам полученной рамы, с каждой ее стороны, привариваются вертикальные стойки. Их должно получиться 8 штук установленного размера. Поверх стоек, с внешней стороны, создаются стенки из металлического листа. Нежелательно использовать здесь профнастил, так как он достаточно тонкий и быстро износится. А вот стальной лист толщиной в 2-3 мм, подойдет отлично.

Из такого же листа вырезается и основание – дно, которое укладывается вовнутрь и прикручивается на болты к раме. Тут можно работать и сваркой, но дно тележки – самая подверженная износу часть, а потому будет проще заменить его, просто открутив болты и вложив на его место новый лист. Каждый раз резать металл и заново приваривать его, не особо удобно.

Рама и каркас готовы, внутренняя часть и наружная обшивка произведена. Теперь необходимо сделать колесную базу, и соединить ее с каркасом для получения готовой тележки.

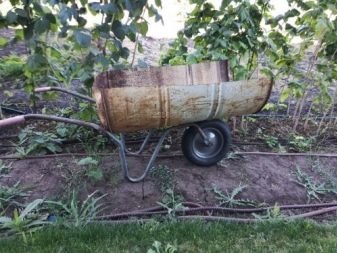

Из бочки

Для сборки тачки из бочки подойдет емкость из любого материала – пластика, дерева или металла. Тут только нужно учитывать, какие грузы будут в ней перевозиться. Особенно сложно будет работать с деревянным вариантом. Из обычной бочки можно собрать сразу две тачки, так как ее все равно придется резать пополам. Порядок сборки будет очень прост:

• разрезаем выбранную бочку пополам на две равные части;
• делаем каркас, который по своей форме должен напоминать букву «А»;
• теперь к каркасу по бокам необходимо прикрепить стойки, которые будут фиксировать половину бочки;
• в месте, где будет верхушка буквы, то есть в носовой части, необходимо прикрепить колесо;
• оформляем ручки, для чего подойдет целлофан и изолента.

После этого самодельная тачка будет готова. Как можно убедиться, все просто и легко.

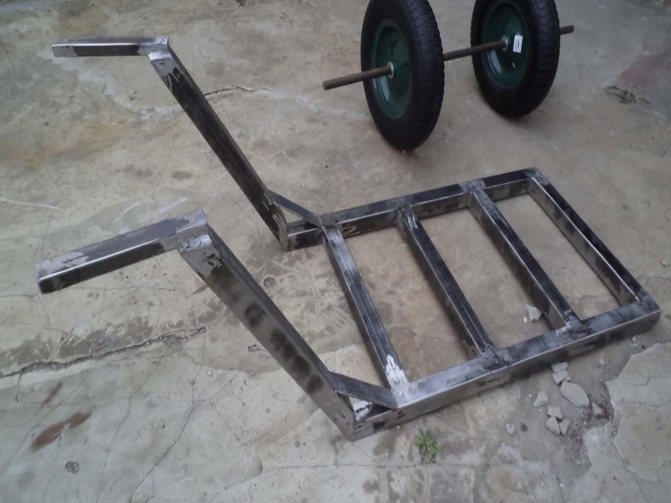

Сборка тележки из металла

Металлическая конструкция для перевозки грузов будет выносливой и прослужит много лет. Для ее изготовления своими руками понадобится:

• листовой металл 1х2 м толщиной в 1-2 мм;
• металлический уголок 25х25;
• колеса с подшипниками диаметром до 40 см;
• болгарка;
• сварочный аппарат;
• металлическая труба нужного диаметра.

Перед началом работ рекомендуется нарисовать эскиз будущей тележки, указать на нем все детали и размеры. Короб лучше всего сделать вместительностью около 100 литров. Для тачки, на которую предполагается большая нагрузка, нужно выбрать мощные колеса. Их можно взять от старого велосипеда, мопеда или мотоцикла.

Подготовив все необходимое, можно приступать к работе:

1. Согласно эскизу с помощью болгарки разрезать лист.
2. Сварить короб.
3. Из металлического уголка сделать стойки для опоры.
4. Из трубы с тонкими стенками соорудить ручку. В этом случае тачка получится не слишком тяжелой.

Основная часть конструкции готова, теперь осталось только приварить или прикрутить к ней колесную базу. Своими руками такая база для тележки делается из профильной трубы:

отрезать два куска трубы, размеры которых должны быть равны ширине основания плюс расстояние для установки колес;

• короткими перемычками в 15-20 см сварить куски трубы между собой (должен получиться узкий прямоугольник);
• для установки колес, на узкие края прямоугольника, строго посередине присоединить с помощью сварки круглые куски трубы;
• установить колеса, которые могут собираться поэтапно из таких элементов, как стопорная часть, подшипники, шпильки, гайки для фиксации.

Колесную базу на тележку следует устанавливать строго посередине. Садовая тачка своими руками выполнена и готова к применению.

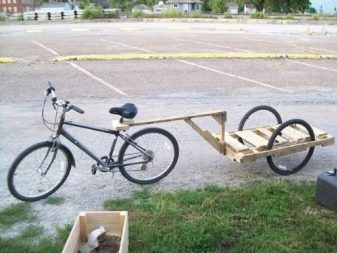

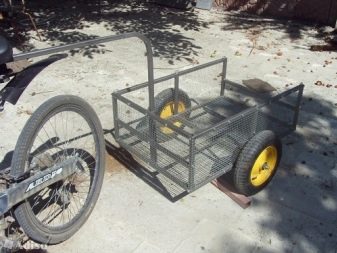

Из велосипеда

Также тележку можно сделать из велосипеда. Если говорить точнее, то к велосипеду делается специальный прицеп, с которым очень удобно ездить в магазин, скажем, за покупками. Чтобы сделать такую простенькую тачку, потребуется два колеса от велосипеда одного размера, несколько труб, имеющих круглое либо квадратное сечение. Нужны будут также 4 толстые пластины из металла, гайки, болты, фанера либо доска, а также сварка, гаечные ключи и дрель.

Дабы начать делать тачку, сначала берем металлопластины, делаем в них вырезы размером, дабы в них просто и хорошо садились оси колес. На полученную ранее основу укладываем фанерный либо досточный настил, ставим на него ящик, сидушку или то, что нужно, в зависимости от целей. Дабы закрепить на раме настил, потребуется просверлить в раме дырки, а зафиксировать можно будет при помощи гаек и болтов. На этом тележка из велосипеда готова. Сделать ее, как можно убедиться, крайне легко и просто.

Изготовление тачки своими руками: пошаговые инструкции

Преимущества самостоятельного изготовления садовой тачки в том, что размеры и конструкция такого средства передвижения грузов могут быть индивидуальными, в зависимости от основного назначения и потребностей.

Предварительно деревянные заготовки подвергают специальной обработке: пропитывают антипиретиком, антисептиком и противогрибковыми растворами. Этот шаг позволит значительно продлить срок эксплуатации конструкции, повысить устойчивость к влаге, защитить от вредителей. Также поверхности можно дополнительно отшлифовать при помощи наждачной бумаги. Для крепления каркаса соединяют бруски на стыках, используя шурупы и металлические уголки для дополнительного усиления монтажа.

Если же предусмотрено изготовление каркаса из металлических труб, следует использовать болгарку для резки деталей и сварку для соединения остова. Перед дальнейшей сборкой лучше всего покрыть изделие водоэмульсионной краской, чтобы предотвратить возможную коррозию.

На нижней поверхности будущей тележки монтируют рейки для подшипников. Рейка для одного колеса располагается вдоль вертикальной оси, центрируя тяжесть.

Для 2 или 4 колес используются параллельные деревянные полосы, на которых крепят фурнитуру. Также можно использовать готовую ось от старой тележки. На этом же этапе крепят колеса и проводят пробную прокатку тачки для выявления неисправностей.

По советам специалистов ручку следует изготовить из прочного железного прута. Специалисты советуют использовать велосипедный руль или крепление от старого самоката. В технологии крепежного механизма выбор остается за мастером: сделать ручку неподвижной или складной на шарнирах.

Корпус выполняют из прочного материала, обладающего достаточной устойчивостью к влаге и механическим повреждениям. Таким материалом чаще всего выступает металлический лист. Для работы понадобится приготовить листовое железо, сварку и болгарку.

По предварительно сделанным расчетам вырезают заготовки из металла, обваривают или стачивают острые края. Крепление корпуса выполняют, используя шурупы и металлические заклепки. Желательно, чтобы корпус был максимально герметичным, особенно, если предполагается перевозить сыпучие грузы.

Двухколёсная

Двухколёсную деревянную тележку своими руками сделать достаточно просто. Для этого не понадобится оборудование для резки металла или сварочный аппарат. Обработка дерева осуществляется стандартными инструментами. Но прочность, вместимость и долговечность таких тележек значительно уступает металлическим изделиям с большим количеством колёс. Пошаговый алгоритм создания выглядит следующим образом:

1. Для изготовления рамы надо использовать толстые доски (не менее 70 х 70 мм.). В углы каркаса загоняют шурупы, рамную конструкцию укрепляют дополнительными перекрытиями.
2. Следует прикрутить две рейки для подшипников к нижней части каркаса. Затем – закрепить колёса.
3. Ручку желательно изготовить из металла. Это сделает тележку более стойкой к нагрузкам. Для этого можно использовать руль от старого велосипеда или длинную металлическую палку.
4. Затем на раму следует установить борты из досок. От их величины зависит вместимость тележки. Прочность конструкции обеспечивает надёжная рама и прочно установленные колёса.

 Если имеется готовая ось от старого мопеда или картинга, то не придётся использовать доски с подшипниками.

Двухколёсная тележка с колёсами от велосипеда будет достаточно устойчива

Четырёхколёсная

Четырёхколёсная тележка имеет следующие преимущества: вместимость, прочность и долголетие. Такие коляски изготавливают из металла, так как другой материал не выдержит больших нагрузок. Четырёхколёсные металлические коляски, сделанные своими руками, могут перевозить грузы весом до 100 кг. Для изготовления потребуется слесарный набор инструментов. Пошаговый алгоритм создания четырёхколёсной тележки своими руками выглядит следующим образом:

1. Сначала следует изготовить ёмкость для груза. Если перевозится жидкость, то надо проверить герметичность конструкции.
2. Для установки каркаса придётся использовать сварочный аппарат. К раме следует приварить ручку. Для изготовления рамы подойдут обрезки труб.
3. Необходимо заранее произвести все замеры грузовой платформы. В случае с изготовлением четырёхколёсной платформенной тележки размер рамы зависит от габаритов ёмкости для груза.
4. Затем к нижней части рамы надо приварить колёса.
5. Далее следует позаботиться о грузоподъёмности конструкции. Пневматические колёса могут увеличить грузоподъёмность тележки до 80 кг.

Металлические трубы обеспечивают высокую грузоподъёмность

Видео: «Собираем четырёхколёсную платформенную тележку»

Фото садовой тачки
