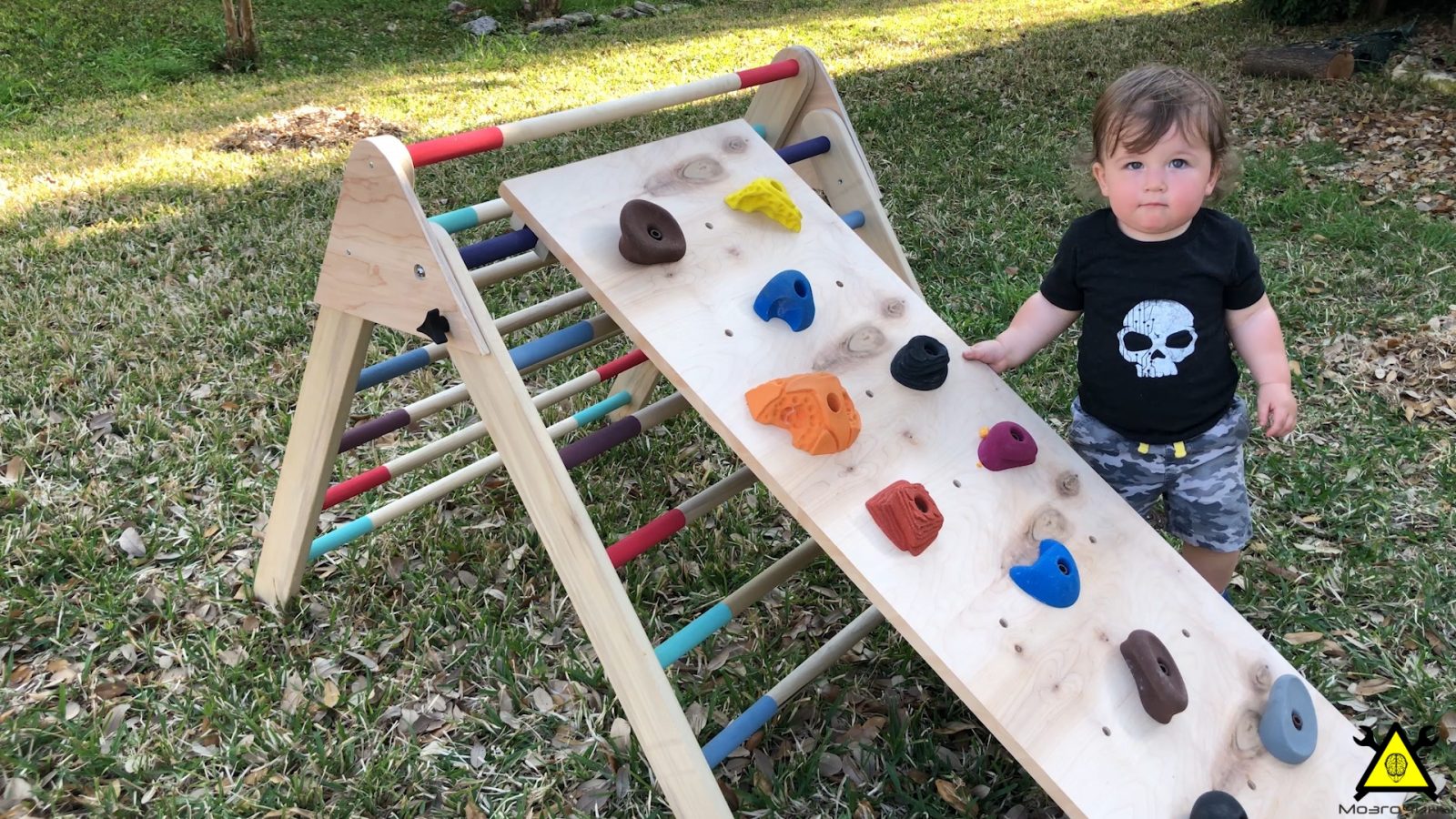

Треугольник Пиклера - компактный, универсальный спортивно-развивающий уголок для самых маленьких. Уголок помогает детям улучшить моторные навыки, уверенность в себе и в основном учит их удивительным навыкам.

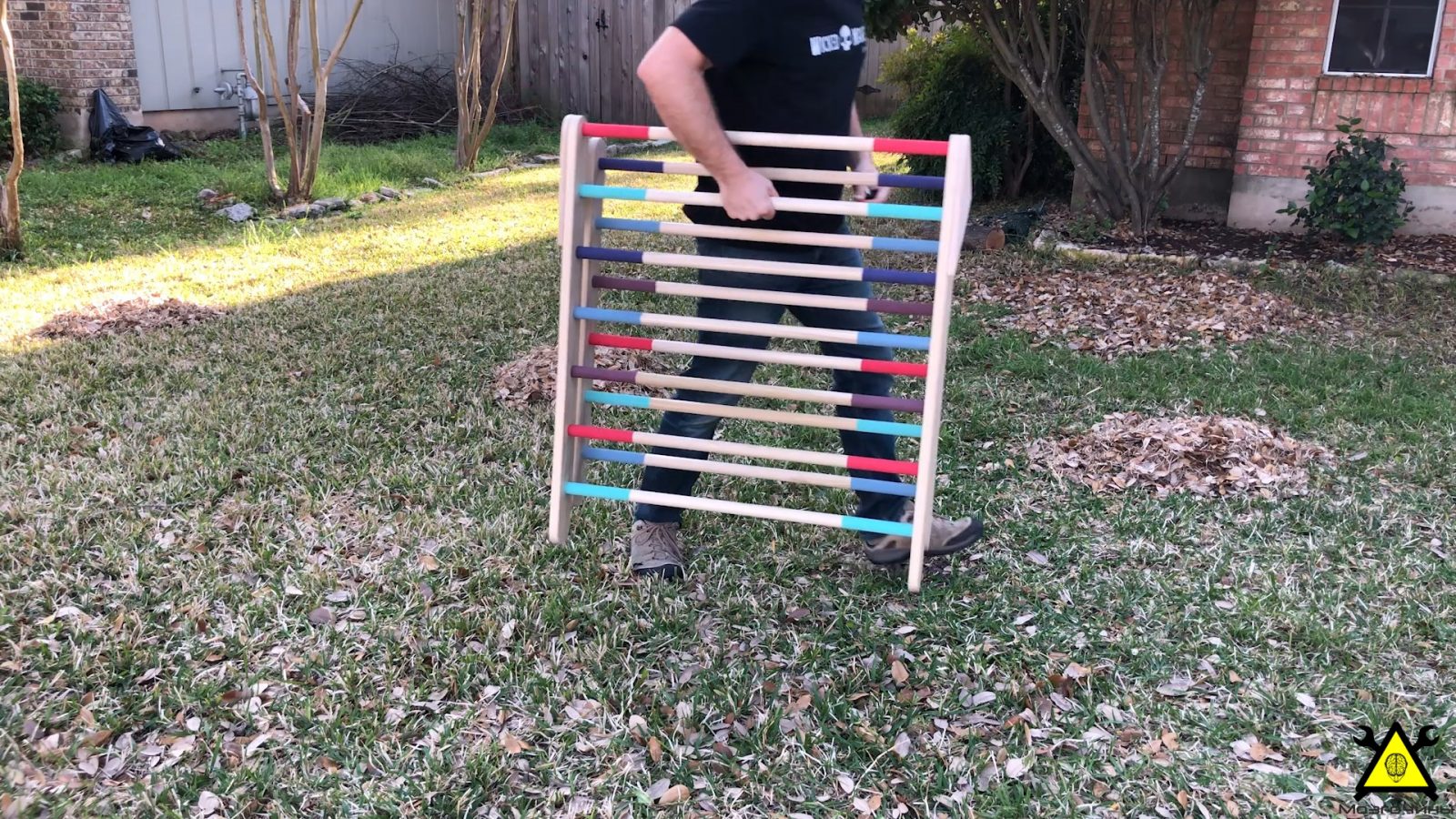

Для расширения возможностей треугольника добавим регулируемую рампу для скалолазания со съемными зацепами, чтобы можно было изменить сложность и делать упражнения более увлекательными. Он легко складывается. Уголок отлично подходит для внутреннего и наружного использования.
Шаг 1: Инструменты и материалы
Используемые инструменты:
- Ручная дрель;
- Гайковерт;
- Зажимы/струбцины;
- Стамески;
- Электролобзик;
- Распиловочный стол;
- Настольный шлифовальный станок;
- Наждачная бумага;
- Рулетка;
- Рубанок.

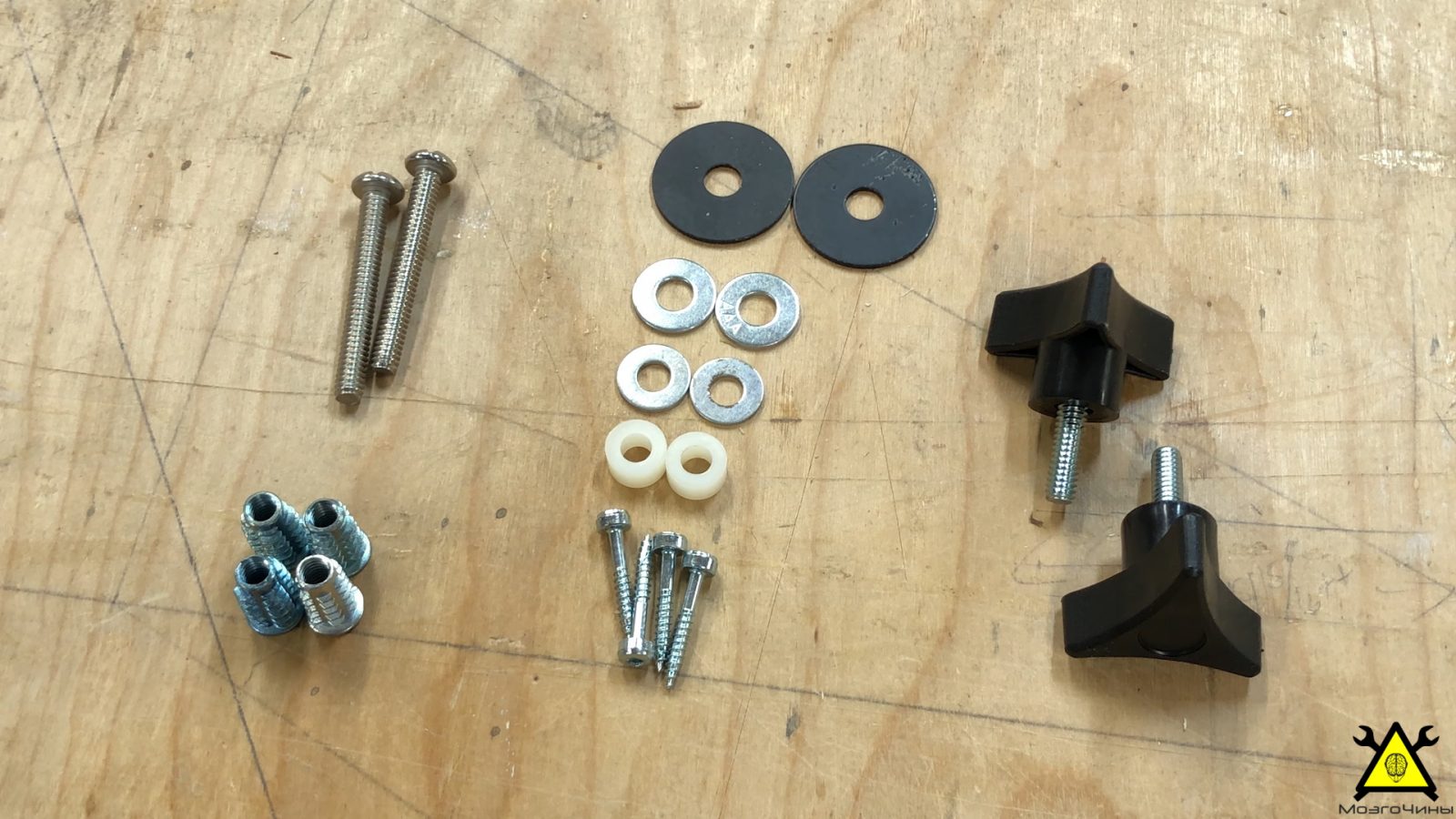

Материалы:
- Круглый брусок;
- Фанера различной толщины;
- Набор для скалолазания;
- Столярный клей;
- Суперклей;
- Изолента;
- Шайбы;
- Резьбовые вставки;
- Винты;
- Пластиковые регулируемые ручки.

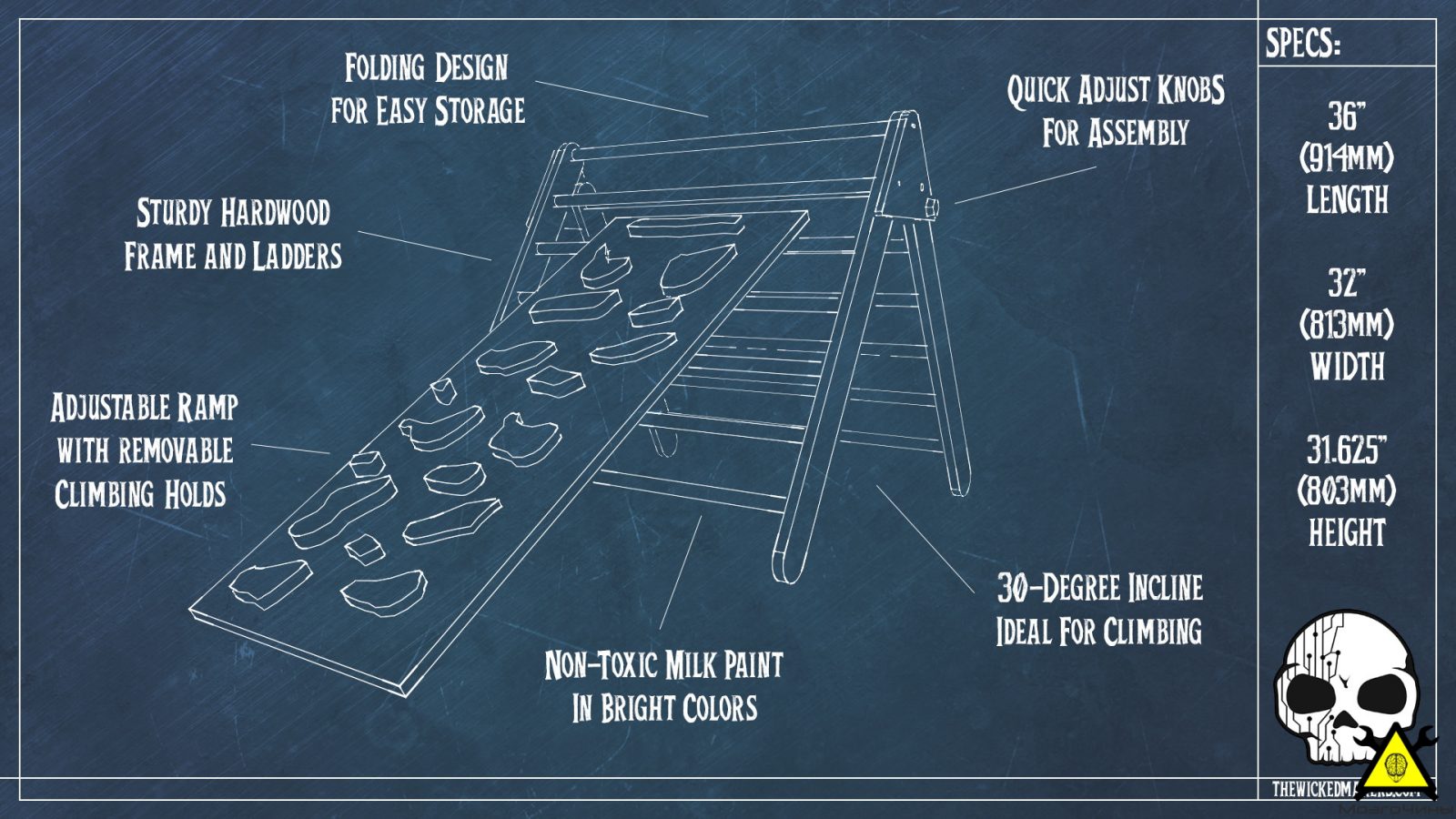

Шаг 2: Проект
Шаг 3: Ступени

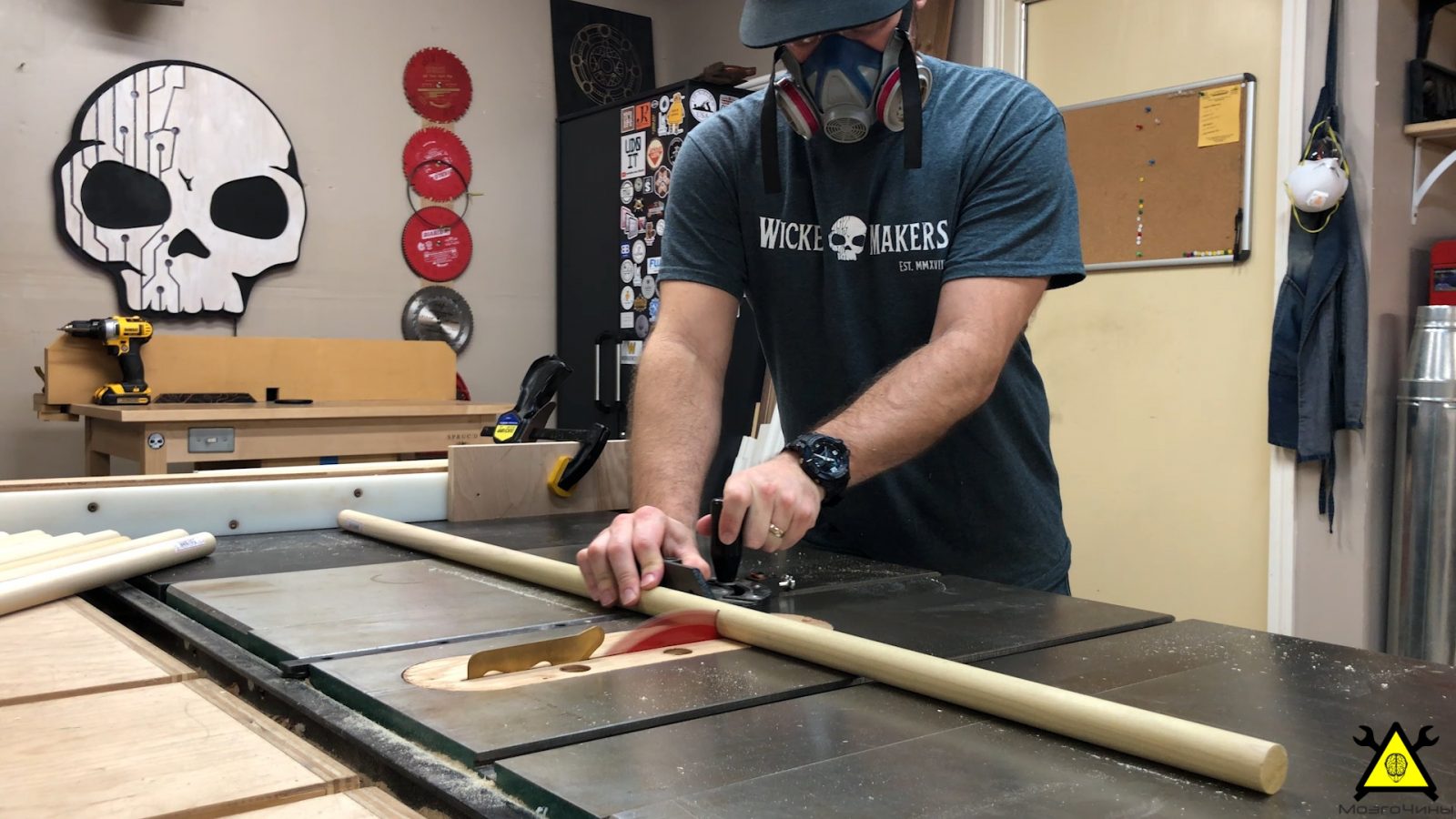

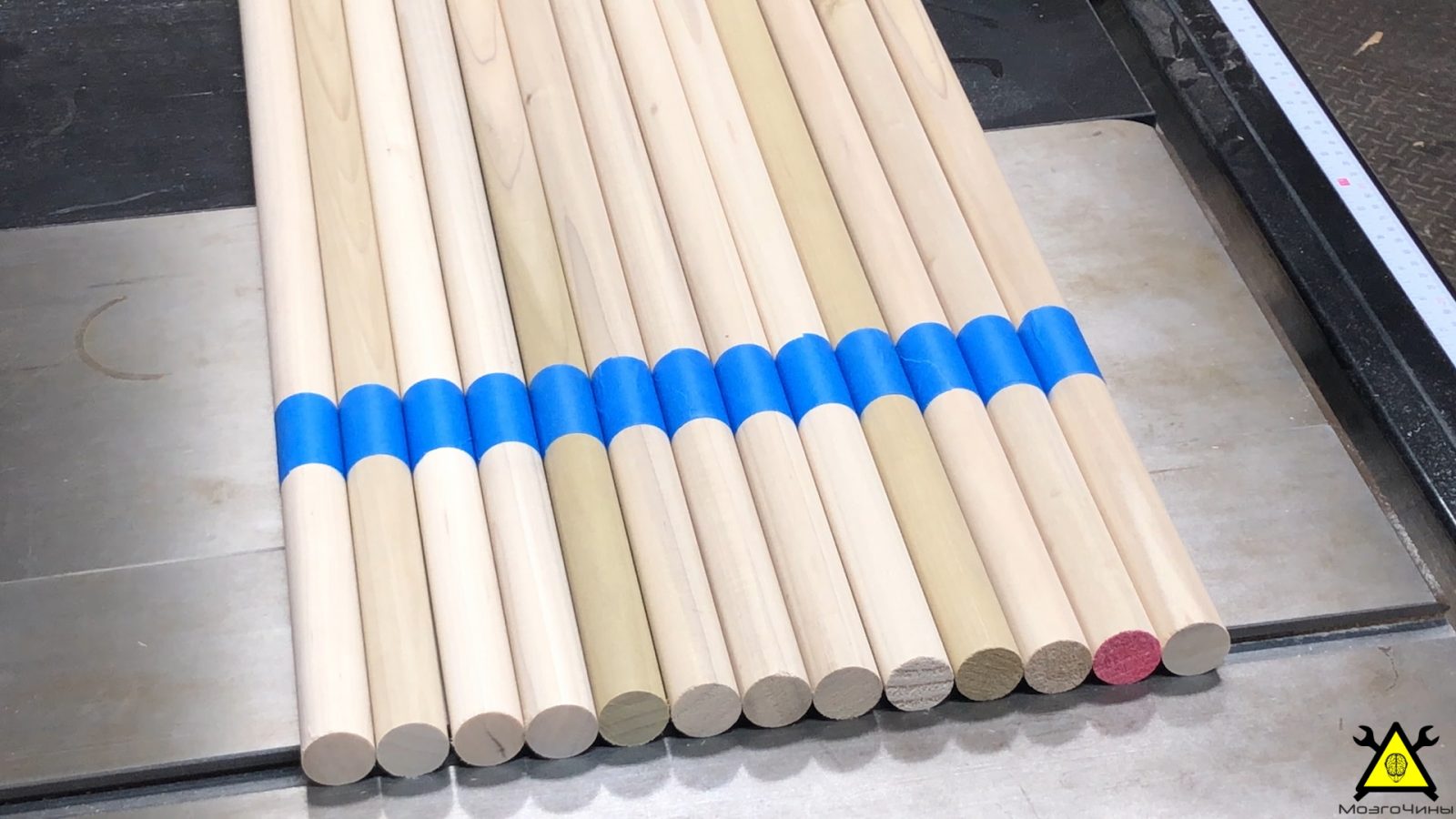

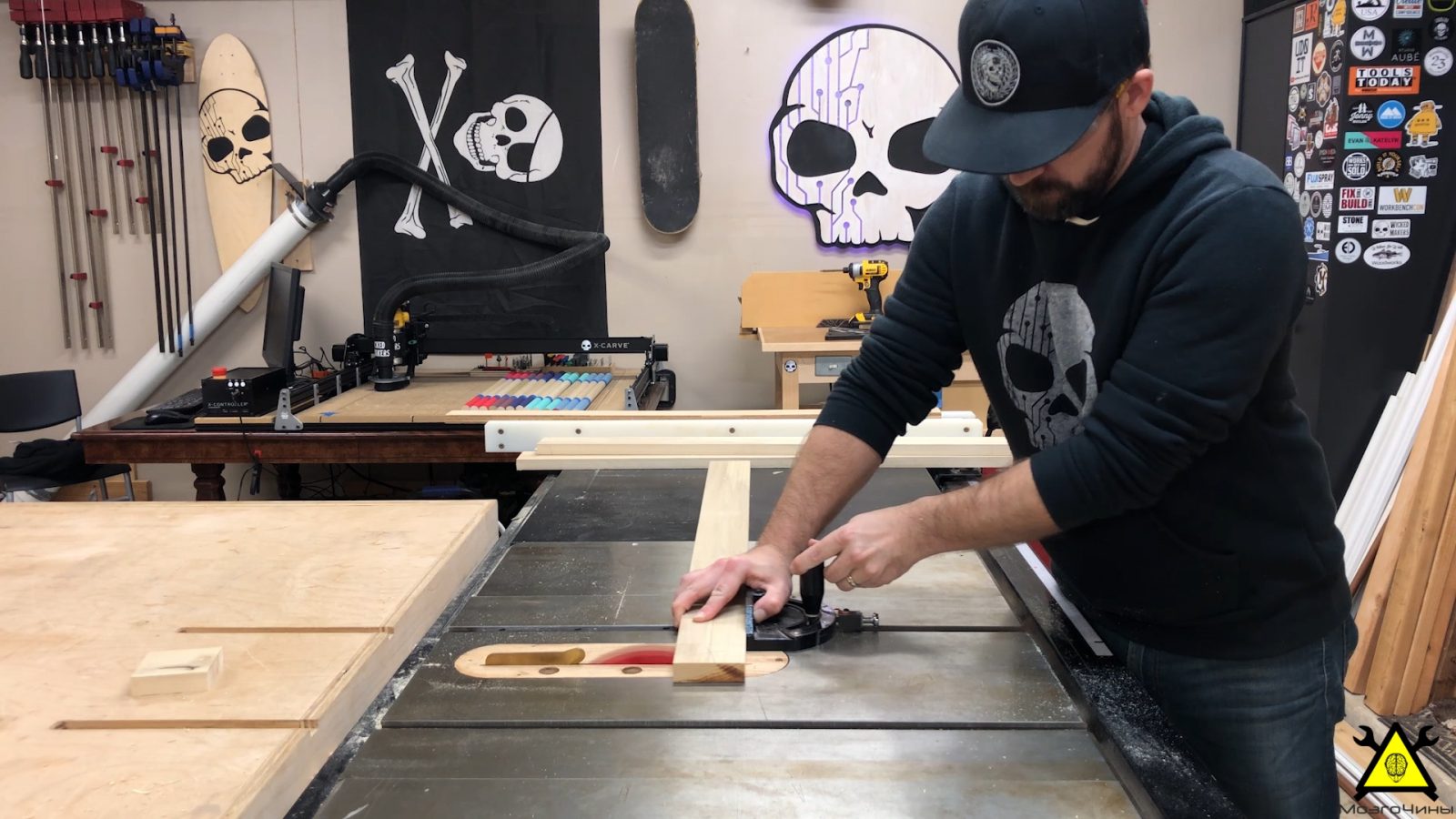

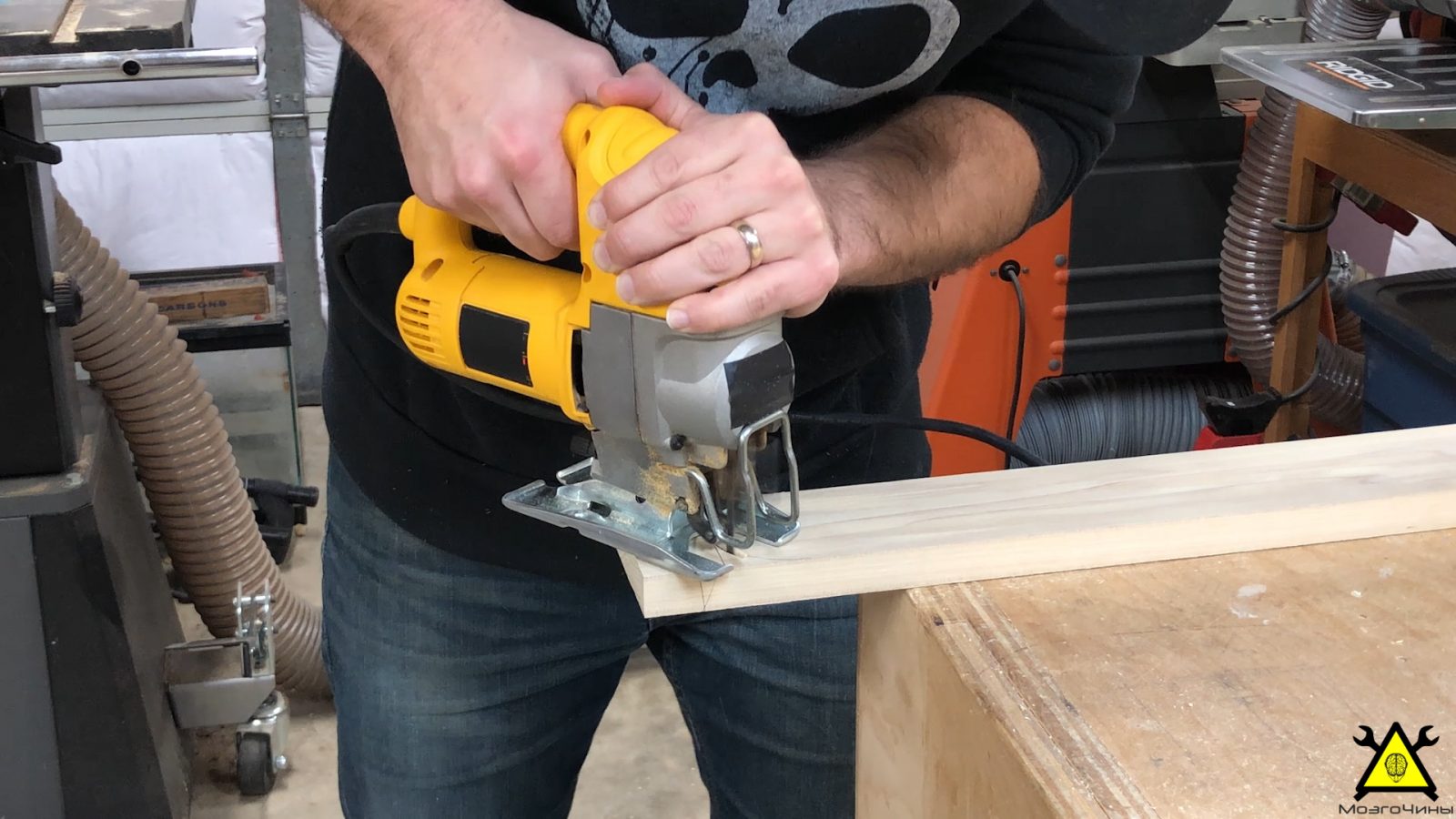

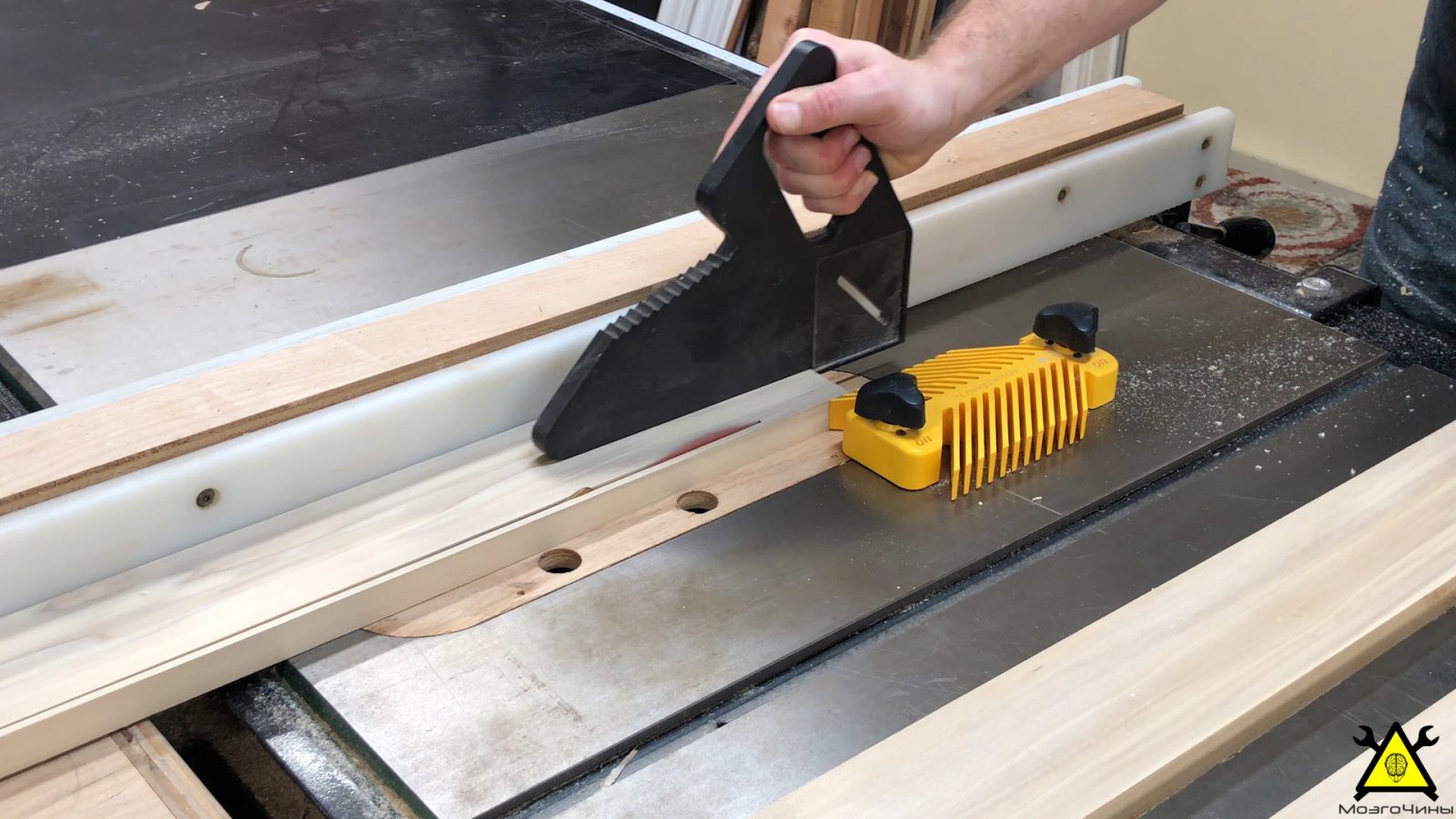

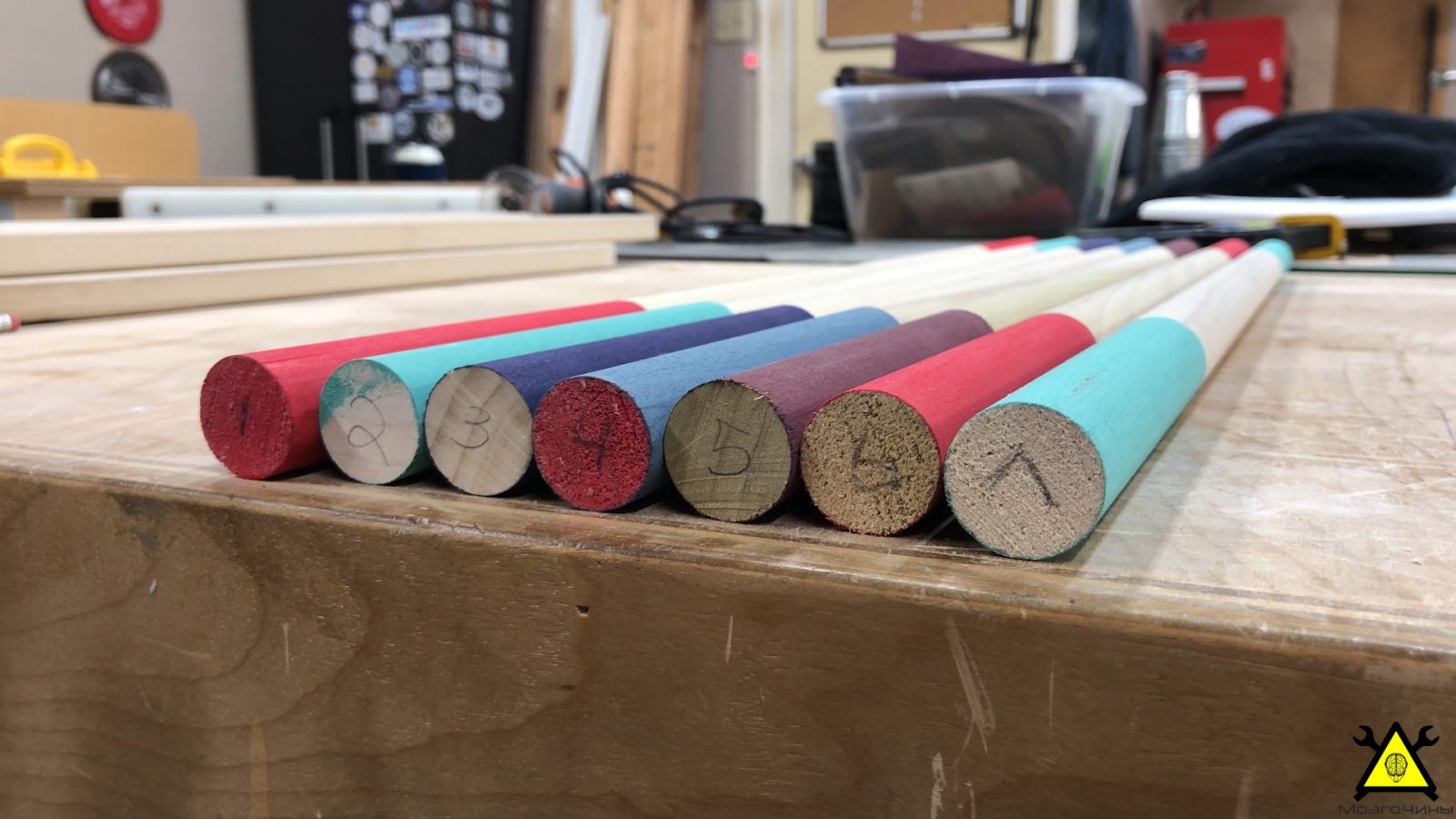

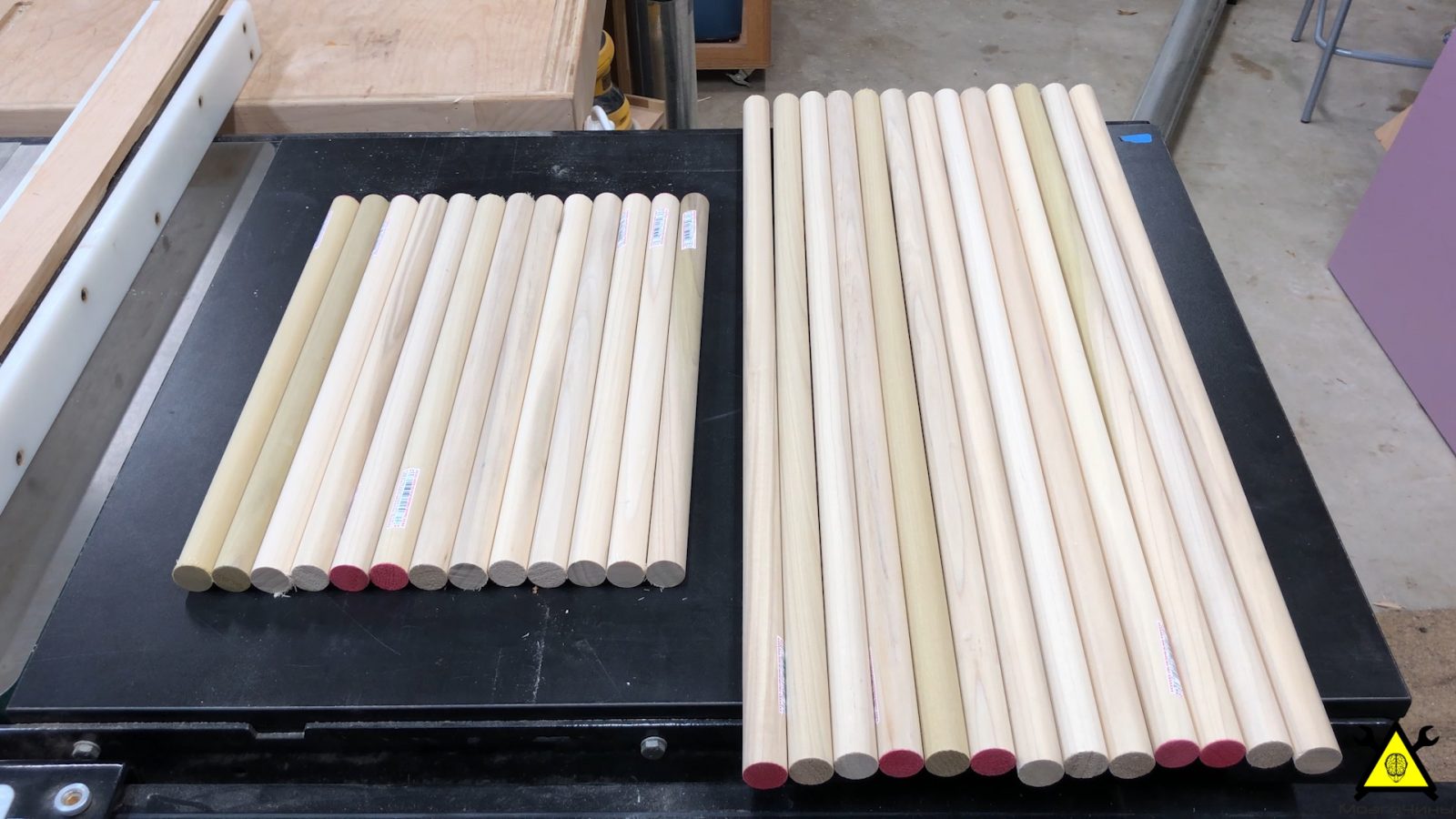

Первым делом нужно нарезать заготовки для будущих ступеней лестницы. Они сделаны из 2,5 см бруска. Лестница имеет две стороны, одну короткую и одну длинную, поэтому нам понадобилось всего 13 заготовок.
Шаг 4:Покраска

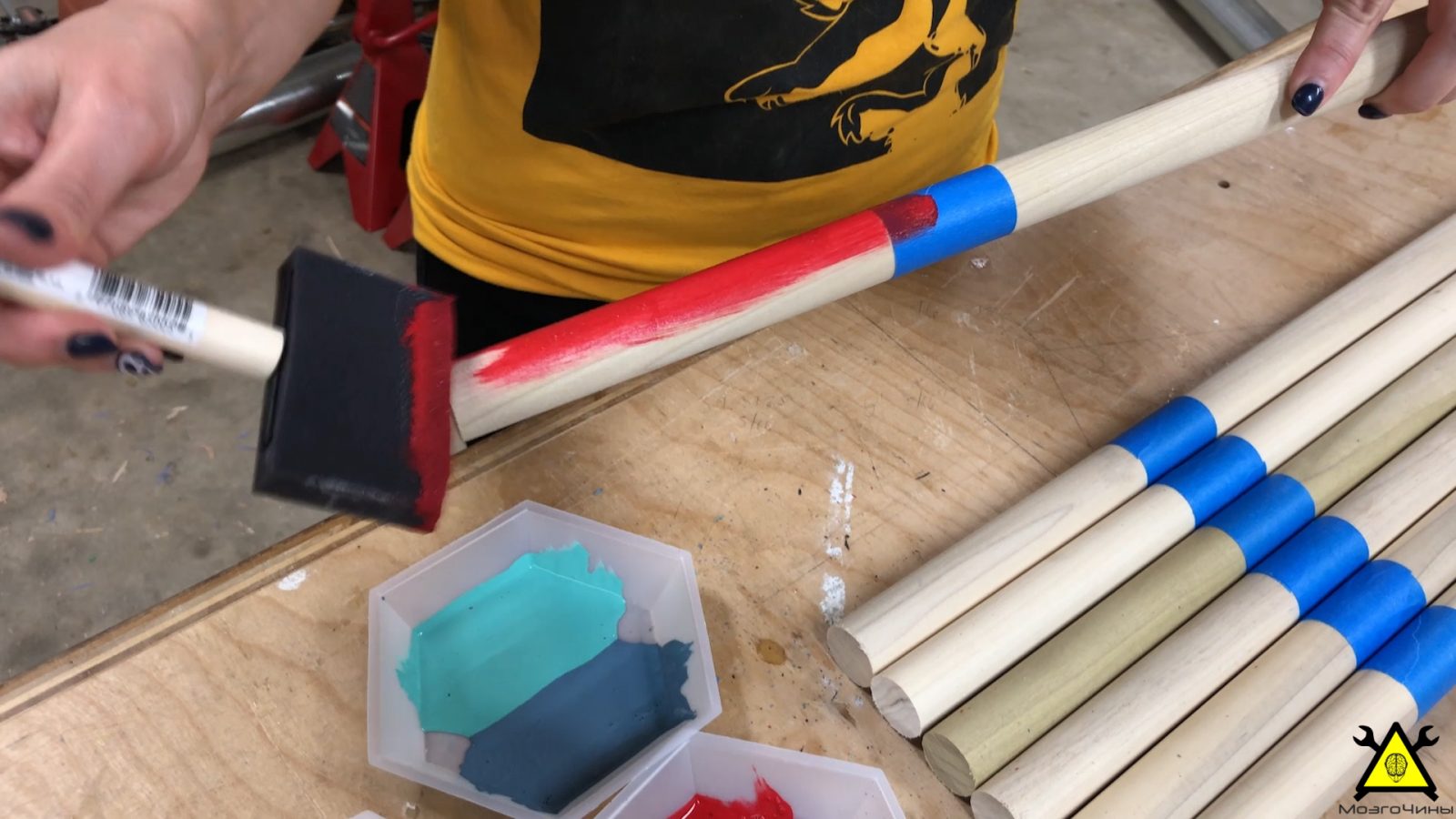

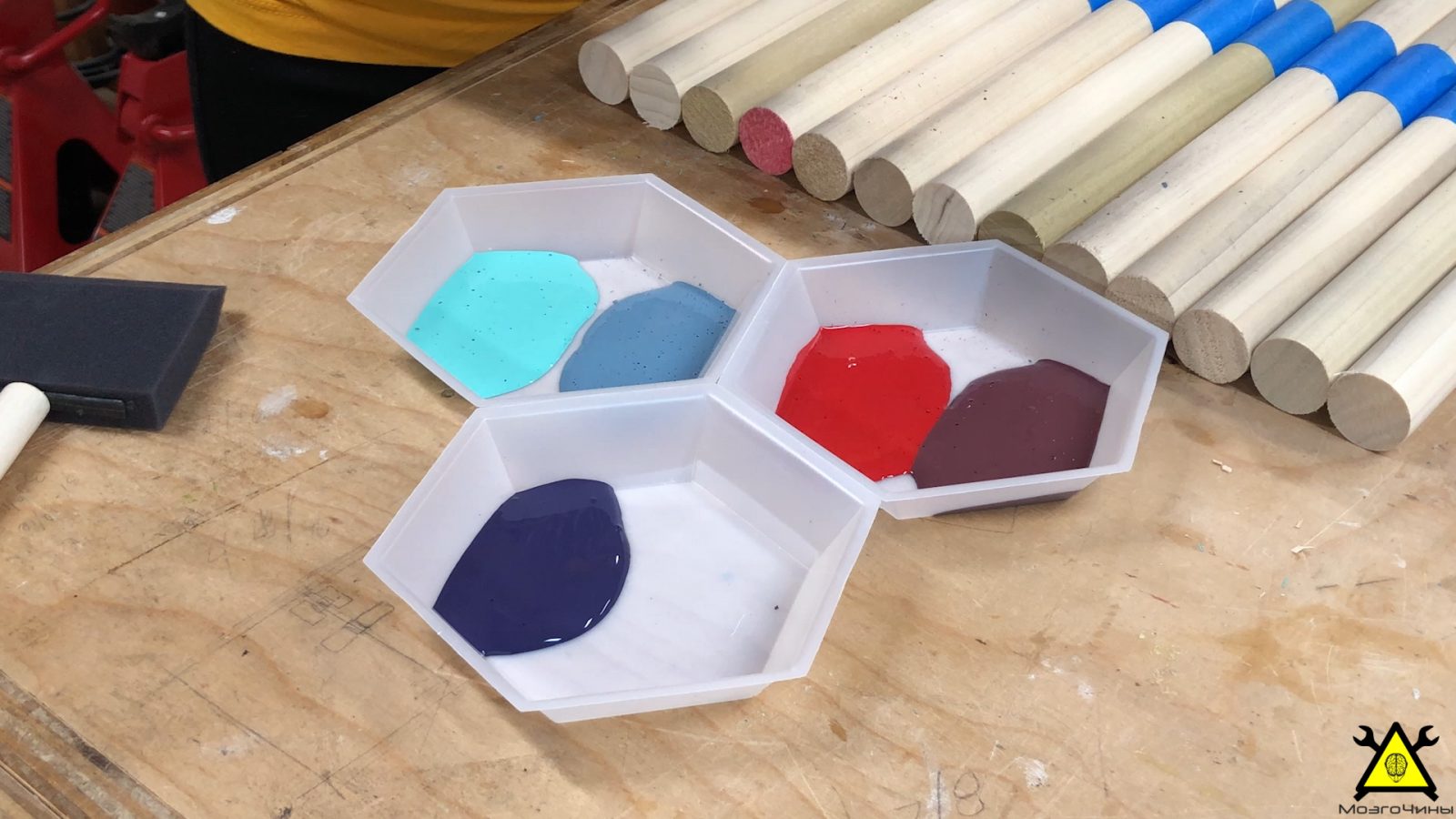

Для покраски ступеней воспользуемся молочной казеиновой краской «Milk Paint». Краска не токсична, поэтому отлично подходит для детских проектов и отлично наносится на сырую древесину. Никаких мазков, никаких полос, фантастического покрытия и супер яркие цвета!
Шаг 5: "Ноги"

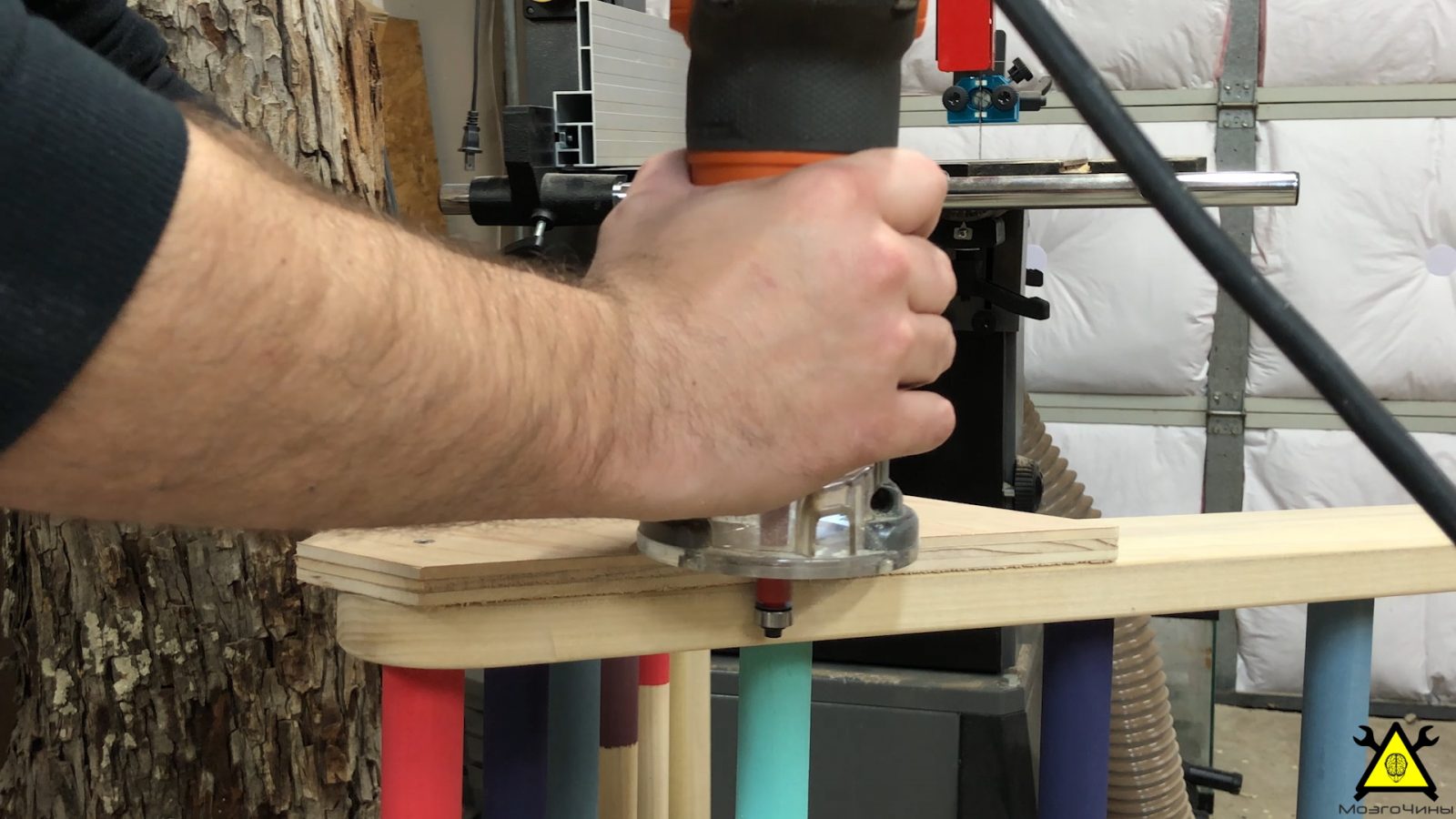

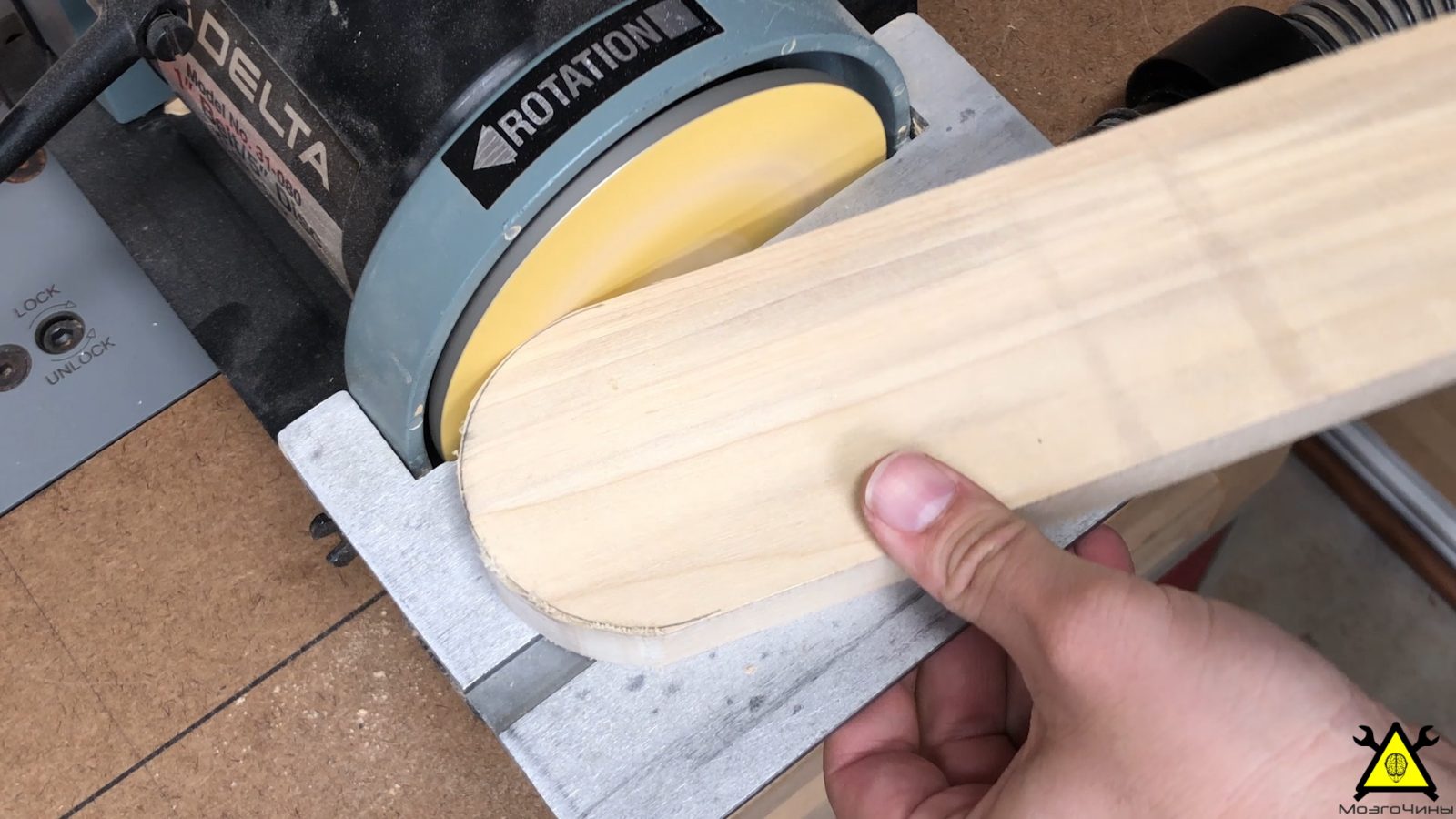

Воспользовавшись крышку от банки в качестве шаблона, закруглим ножки лестницы на обоих концах всех четырех ног.
Шаг 6: Монтажные отверстия

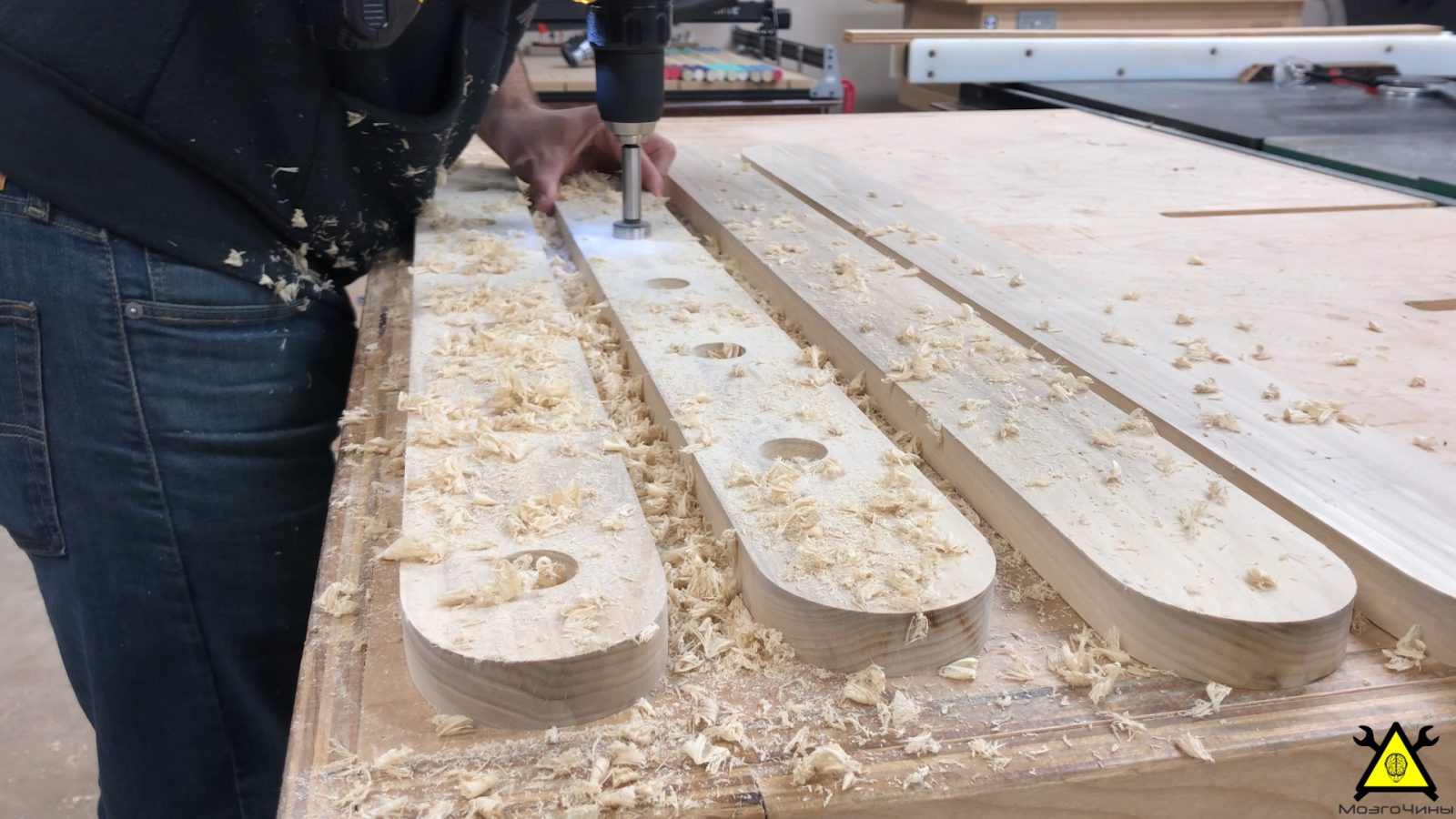

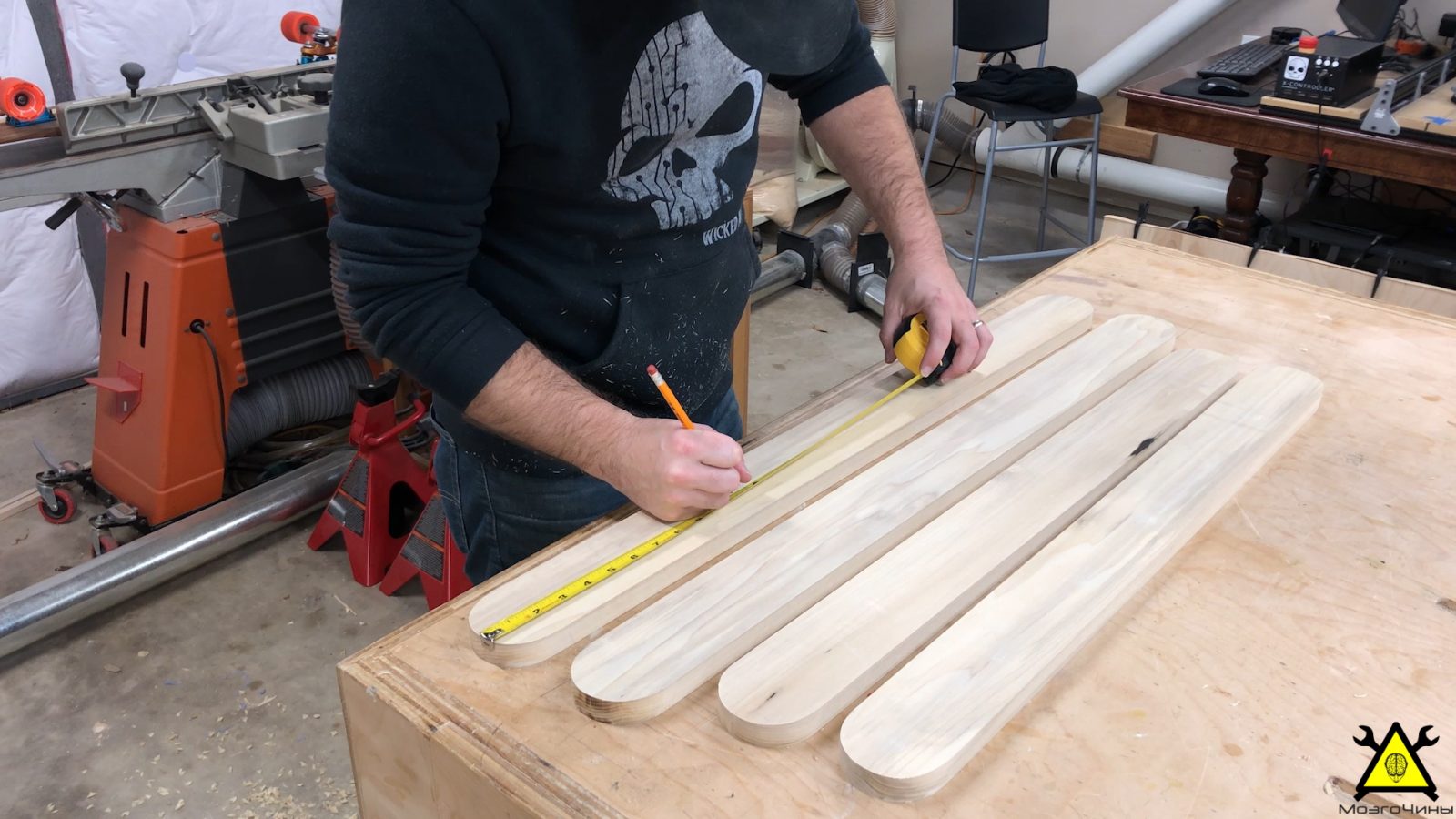

Первое глухое отверстие сверлим в 2,5 см от конца, а затем через каждые 12,5 см по всей длине. Сверлим сверлом Форстнера диаметром 2,5 см, на глубину 1,2 см.

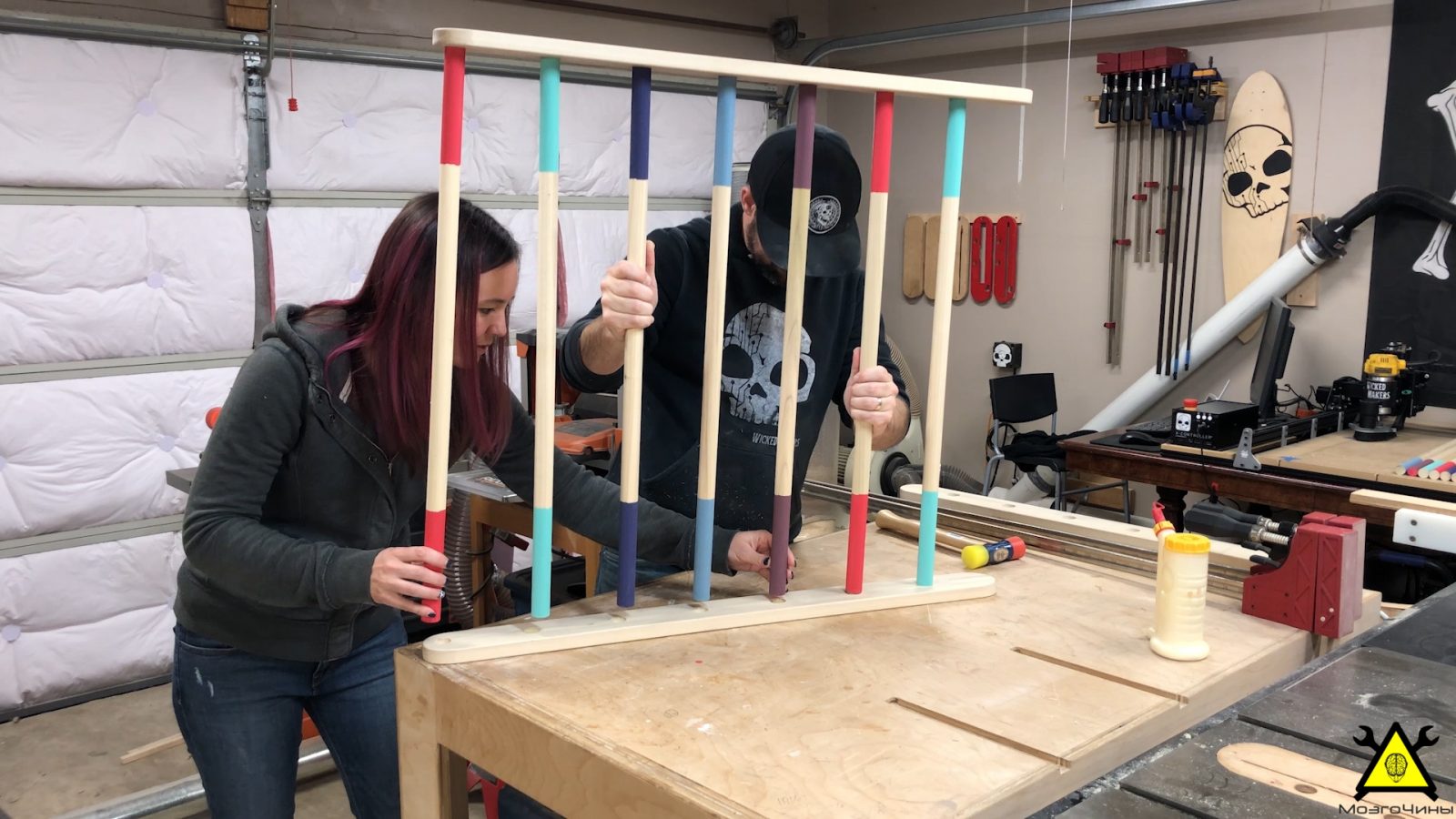

Шаг 7: Сборка лестниц

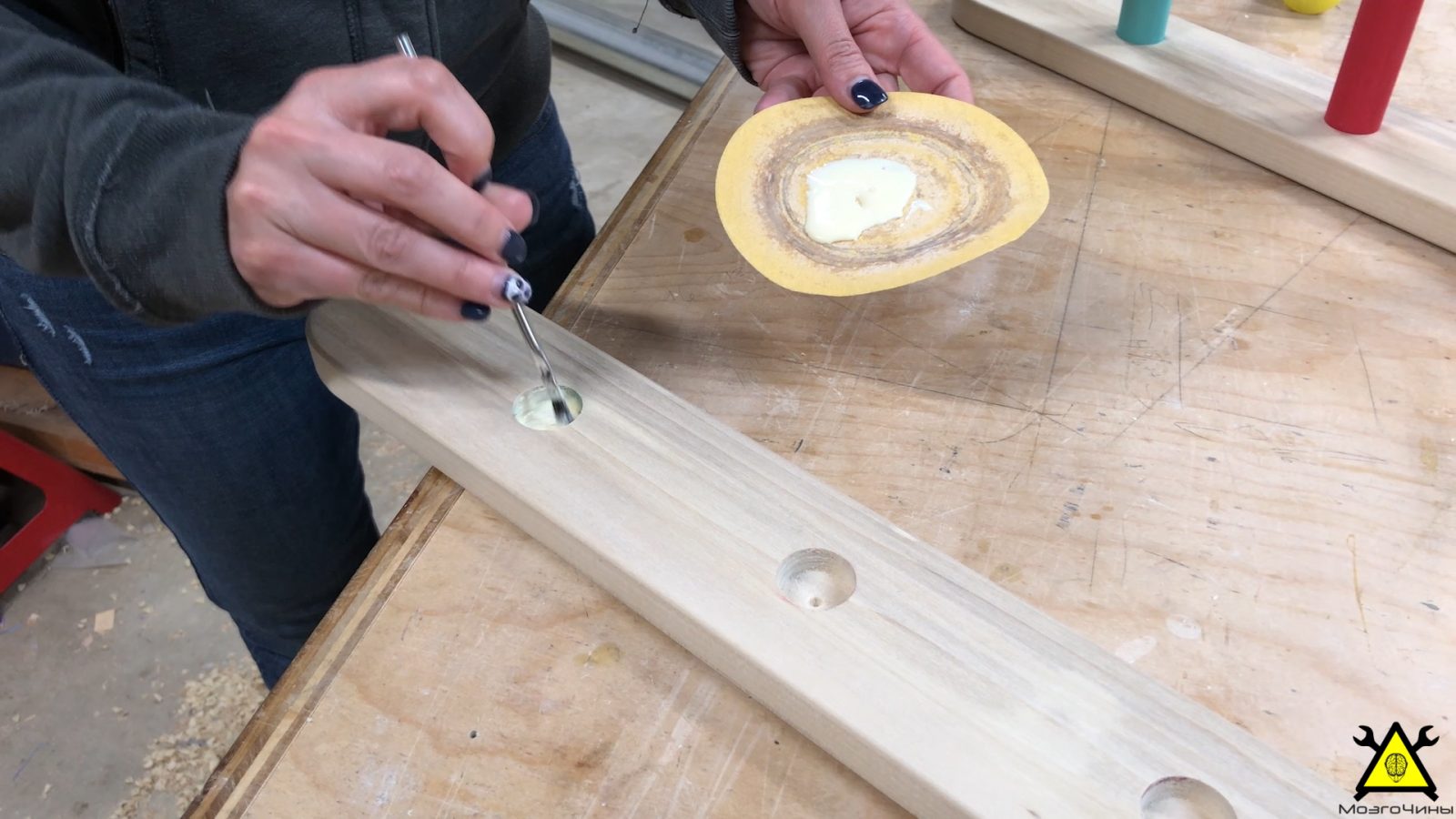

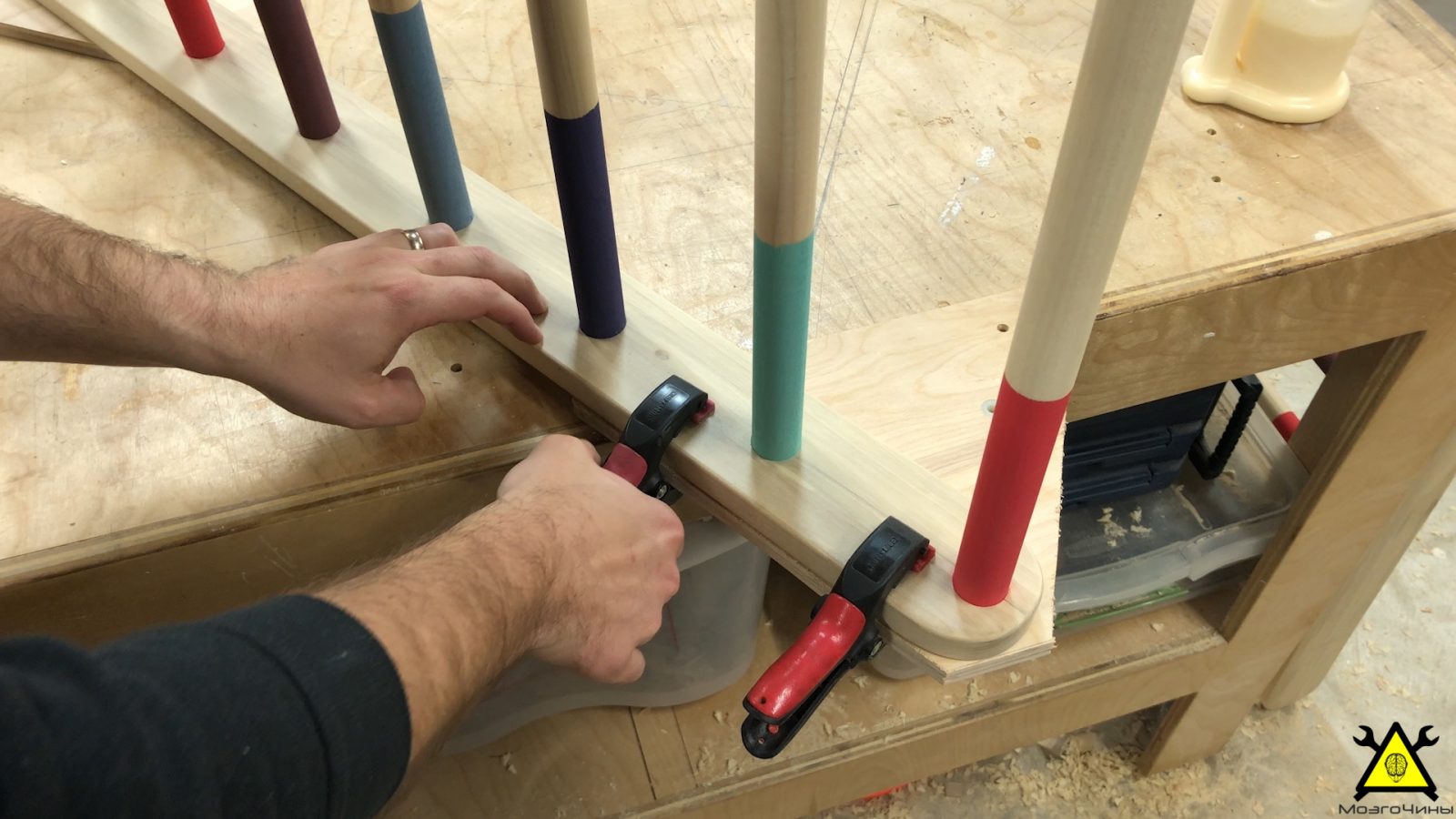

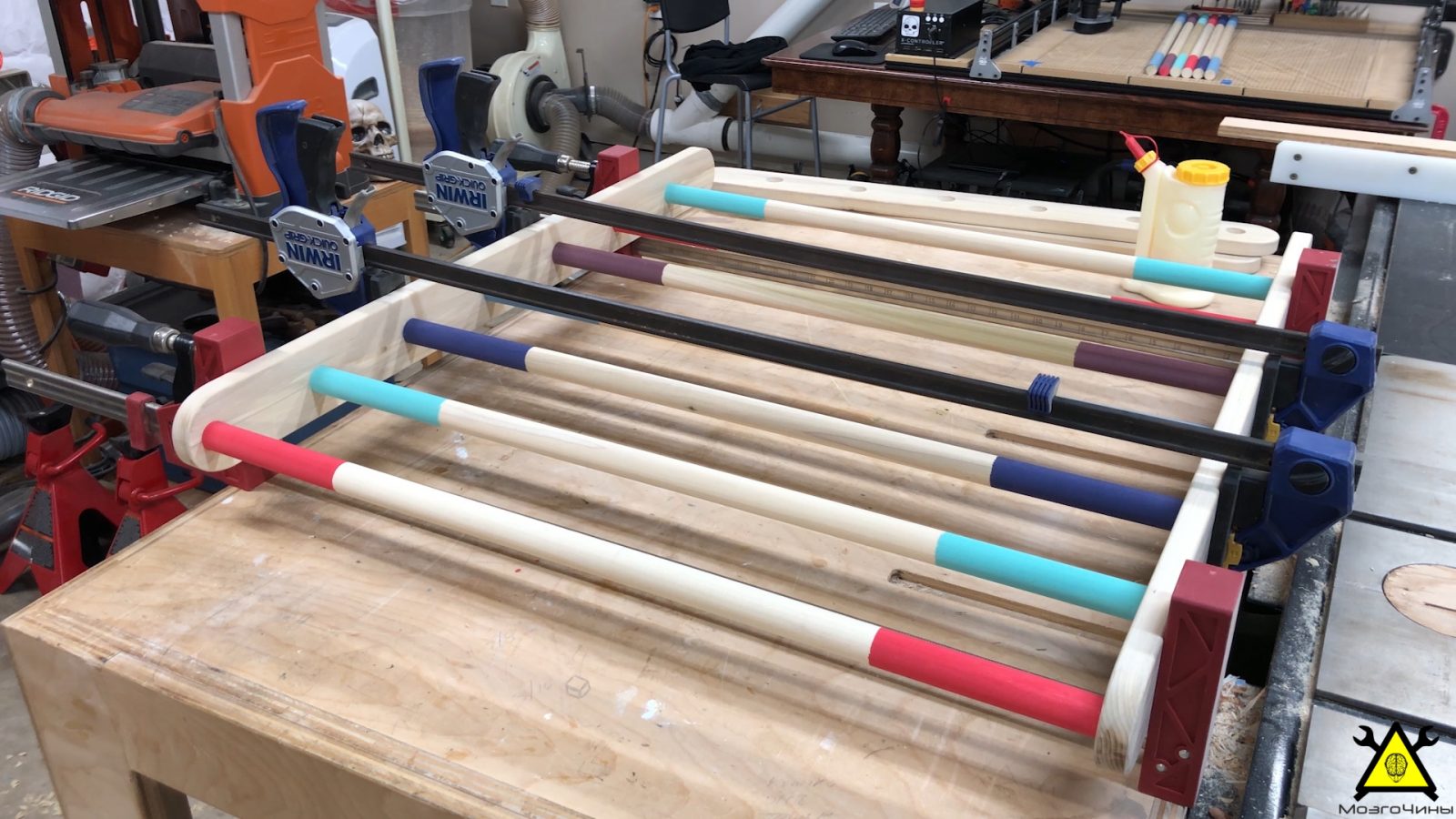

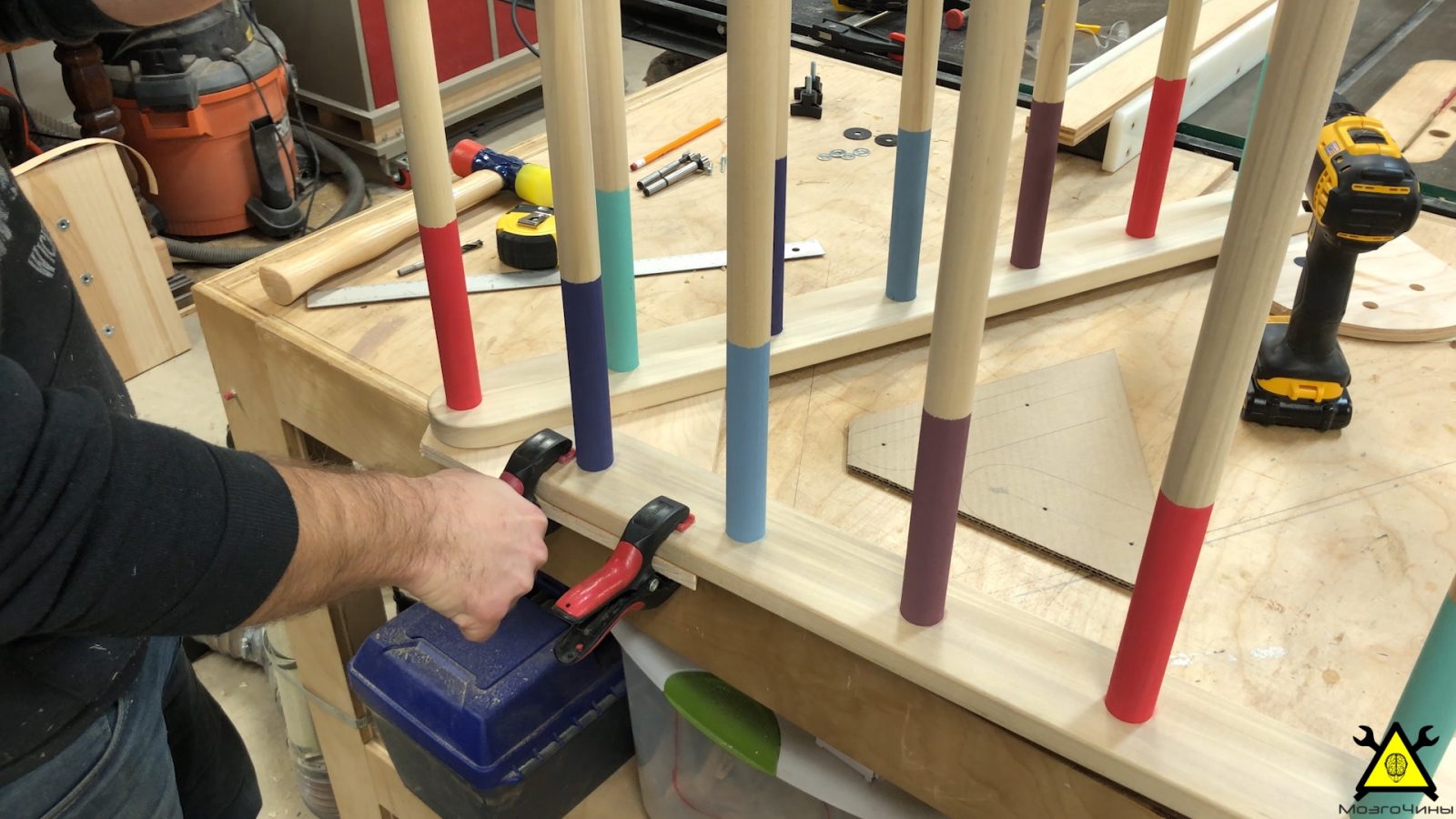

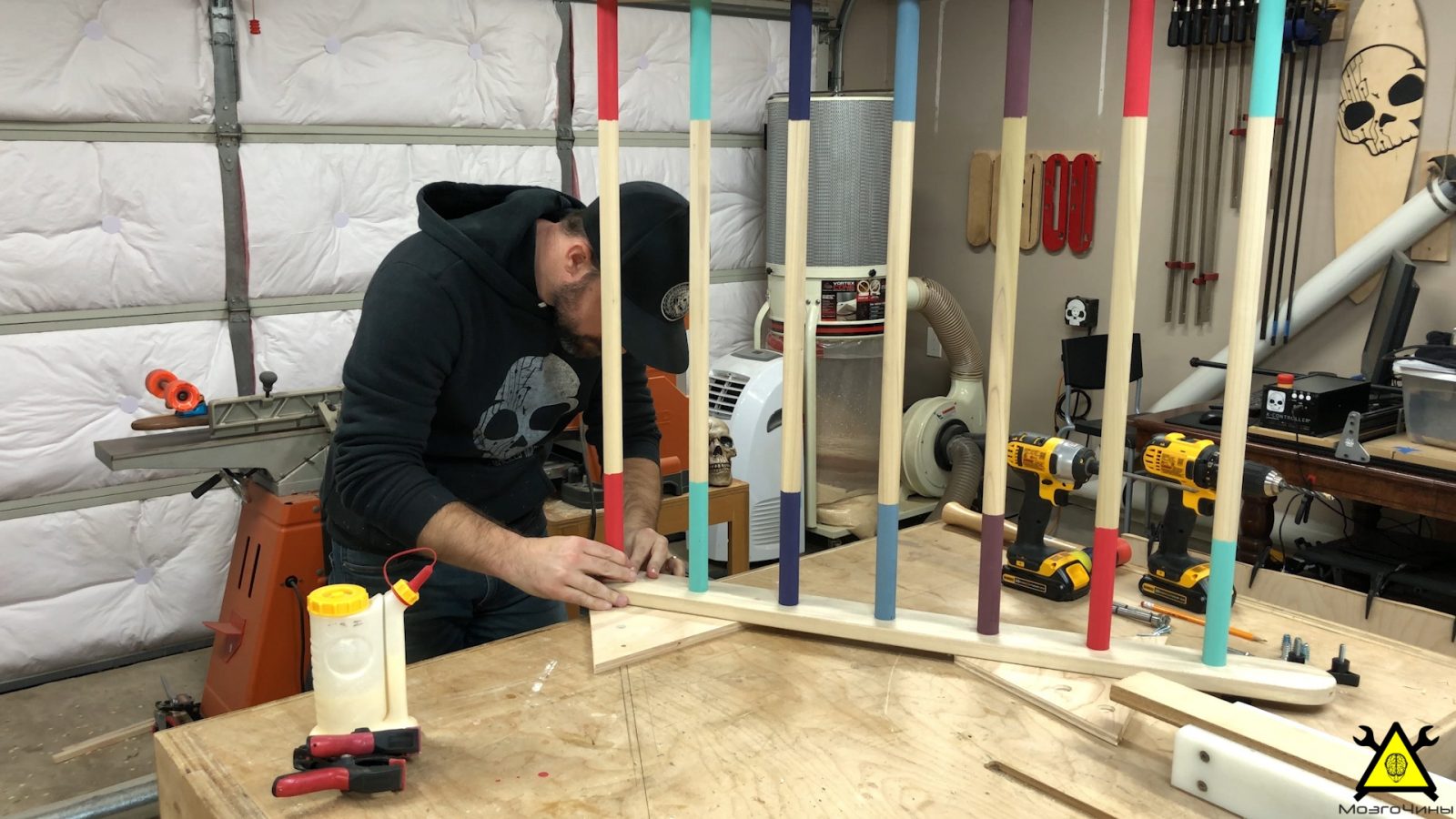

Для того, чтобы собрать лестницу, воспользуемся столярным клеем и деревянной киянкой.
Шаг 8: Треугольники

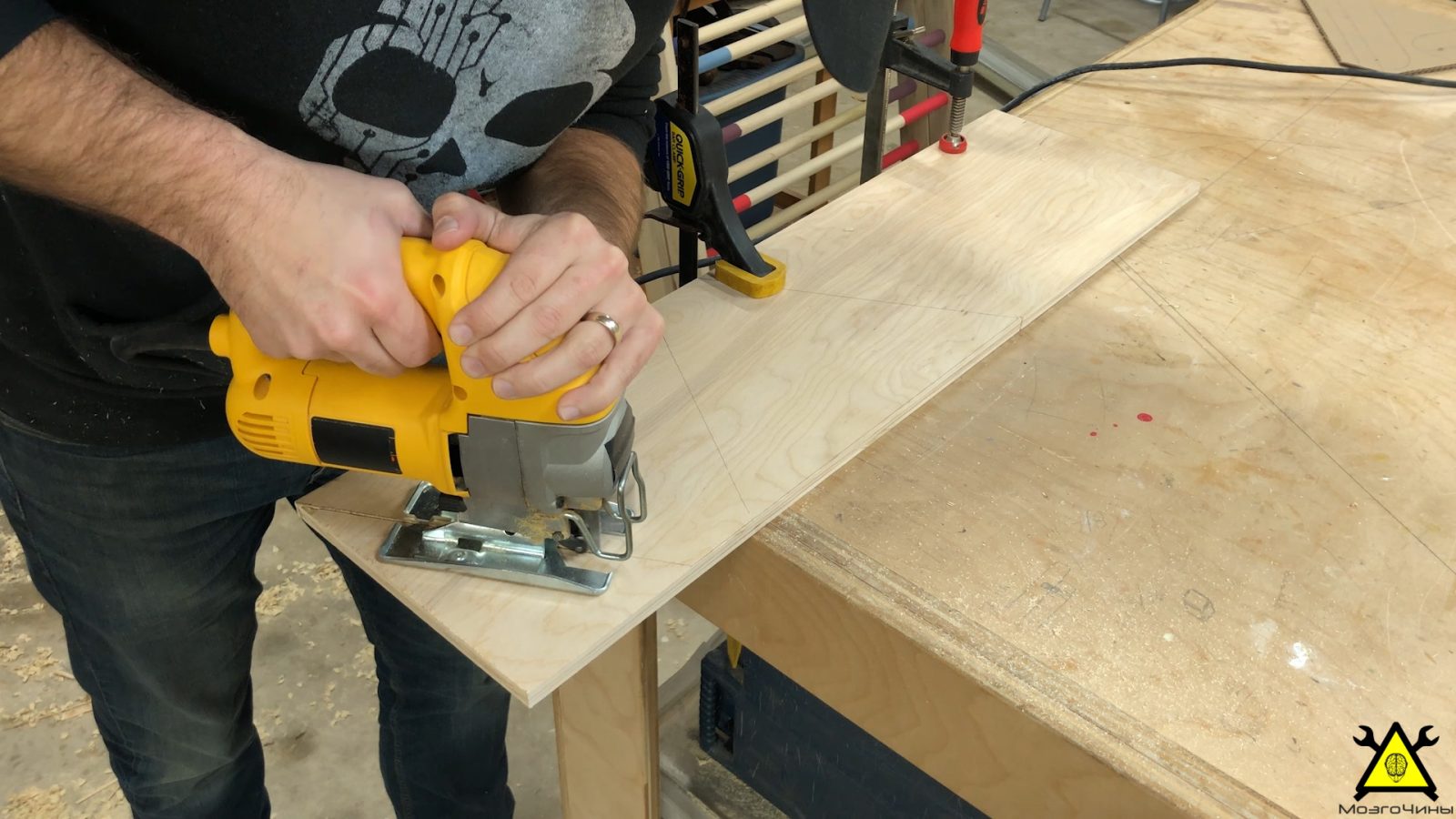

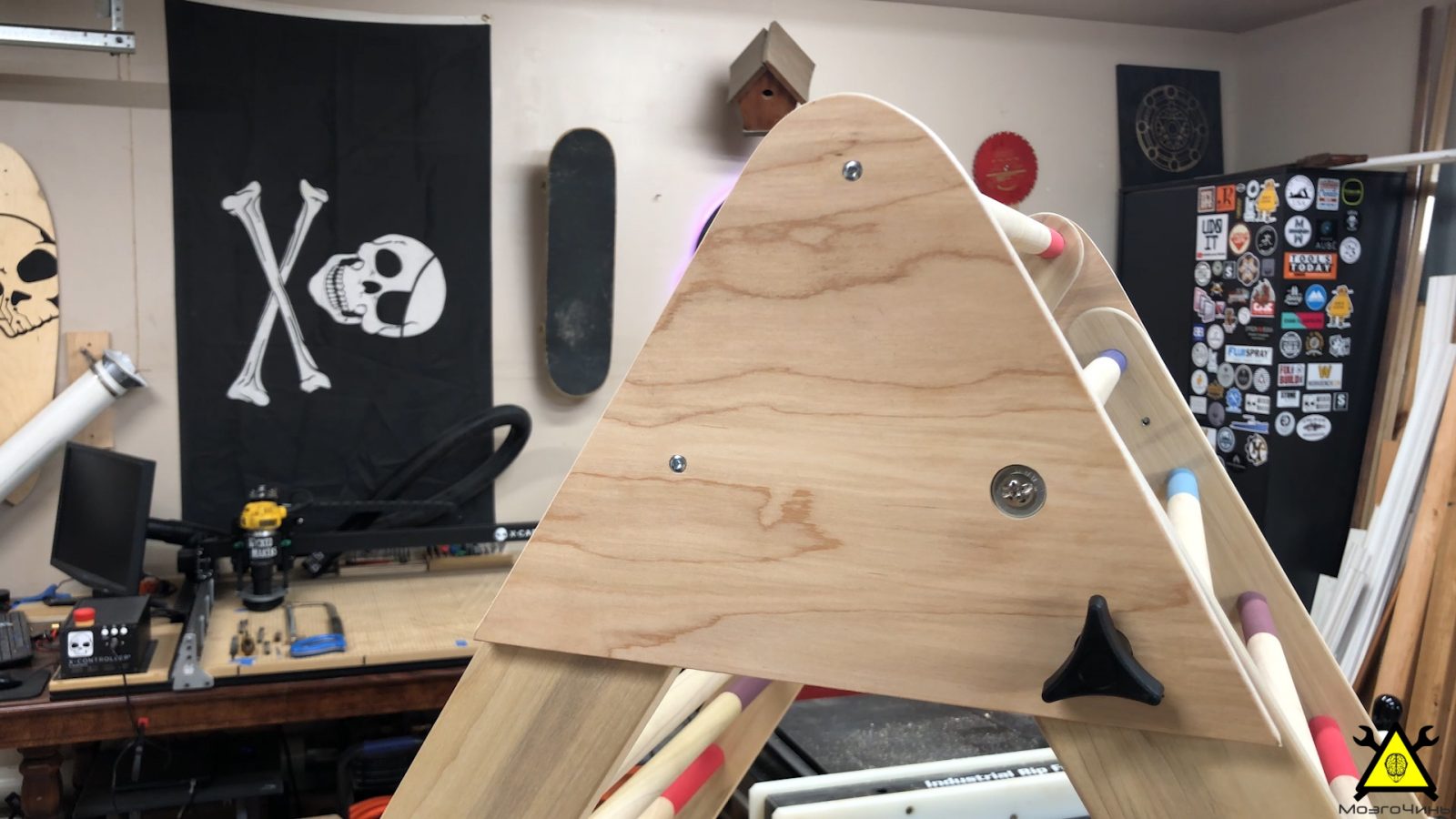

Две лестницы (длинная и короткая) скреплены сверху треугольной деталью с каждой стороны. Треугольники изготовлены из 12 мм фанеры.

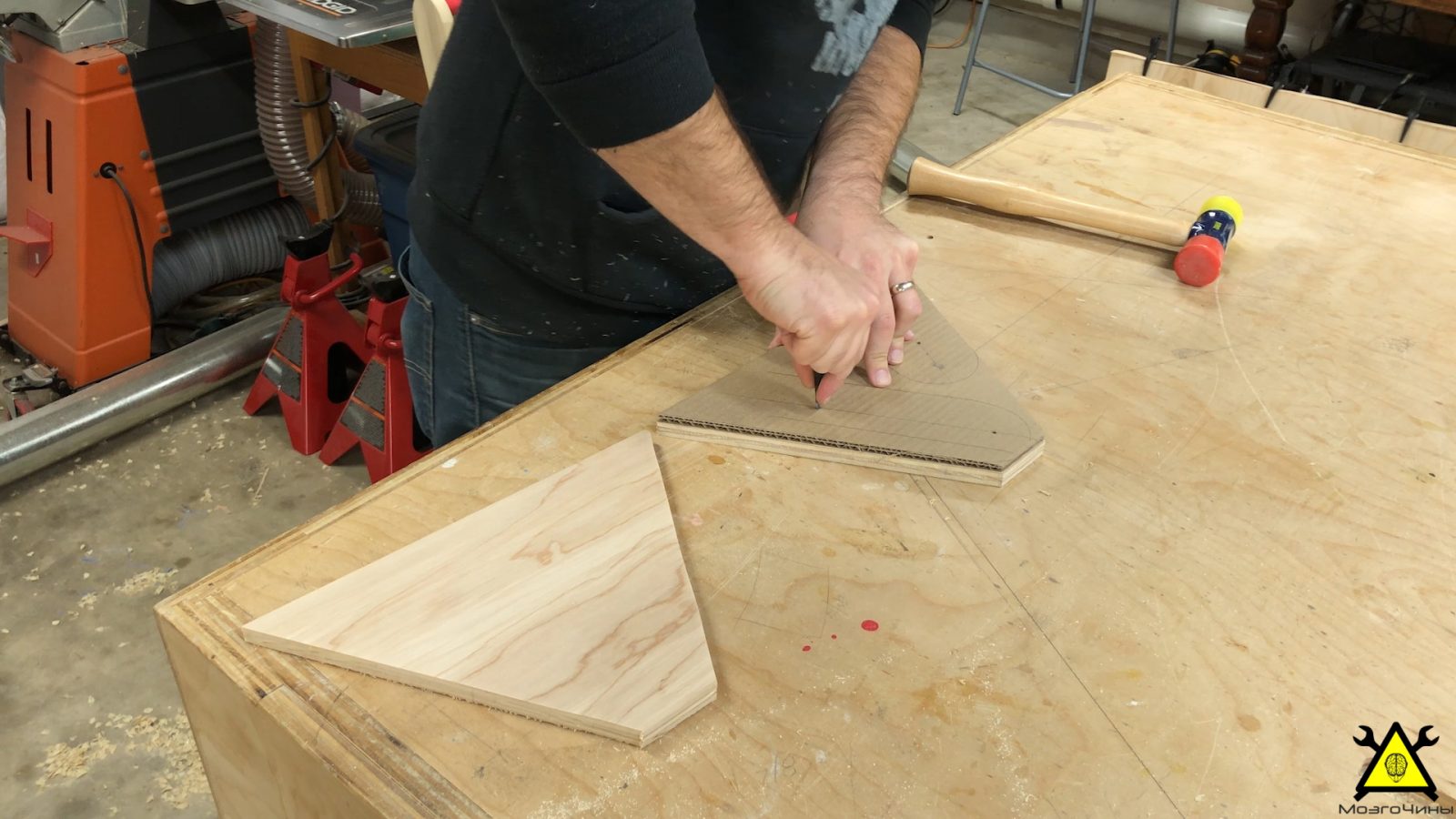

Угол наклона треугольника Пиклера составляет 30 градусов, поэтому изготовим шаблон из картона и зарисуем положение ножек, чтобы в дальнейшем все выровнять.

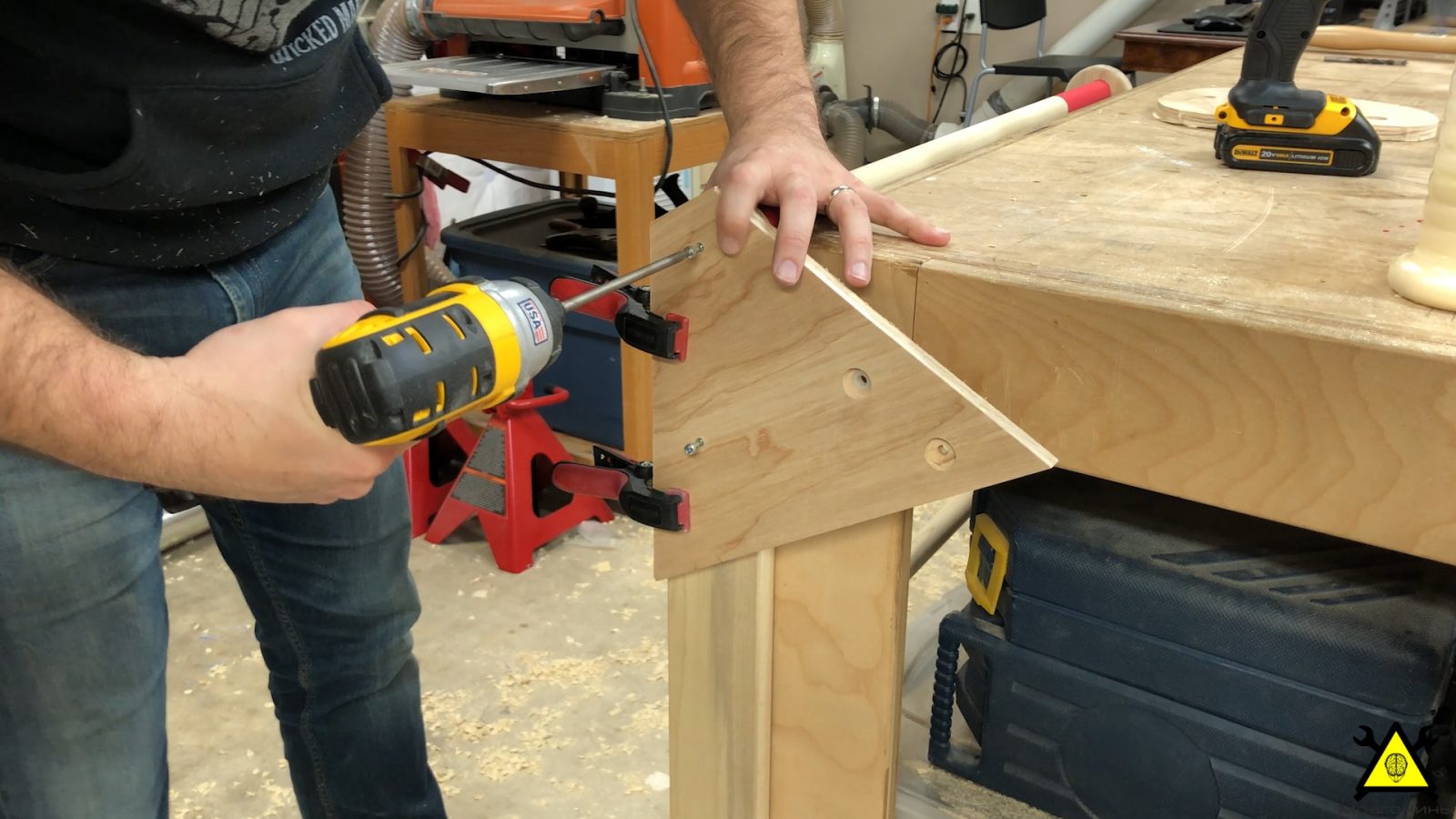

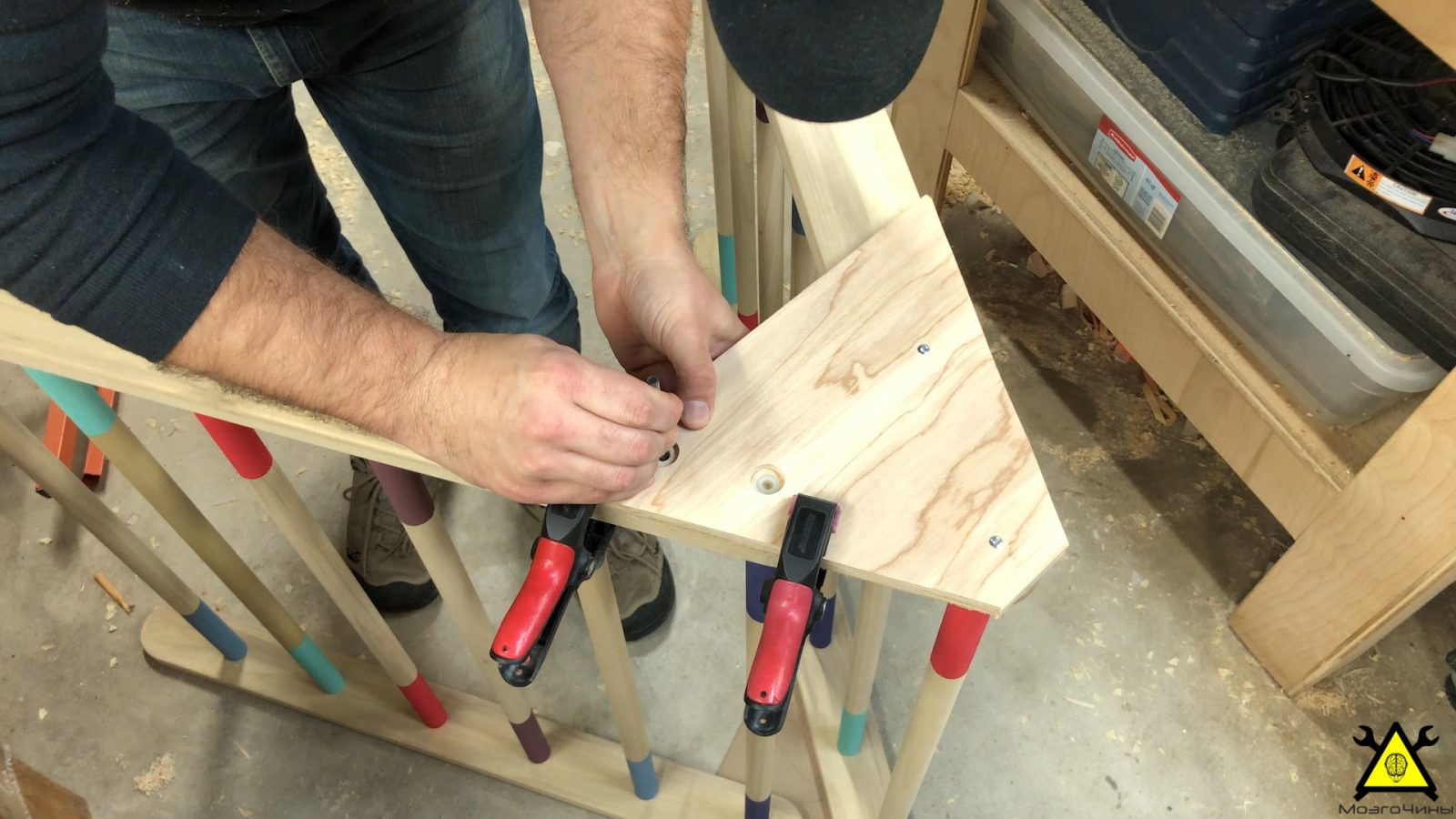

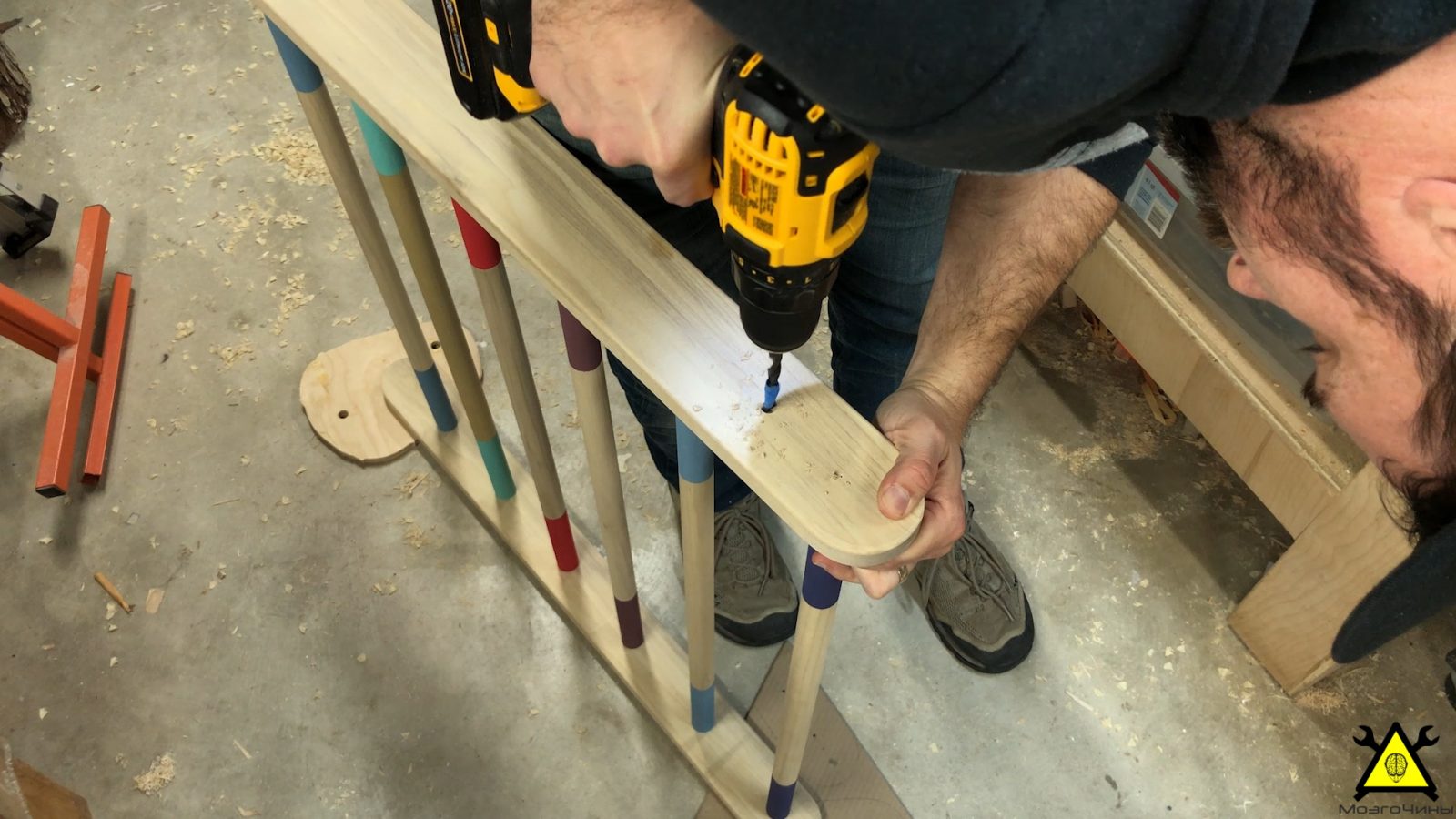

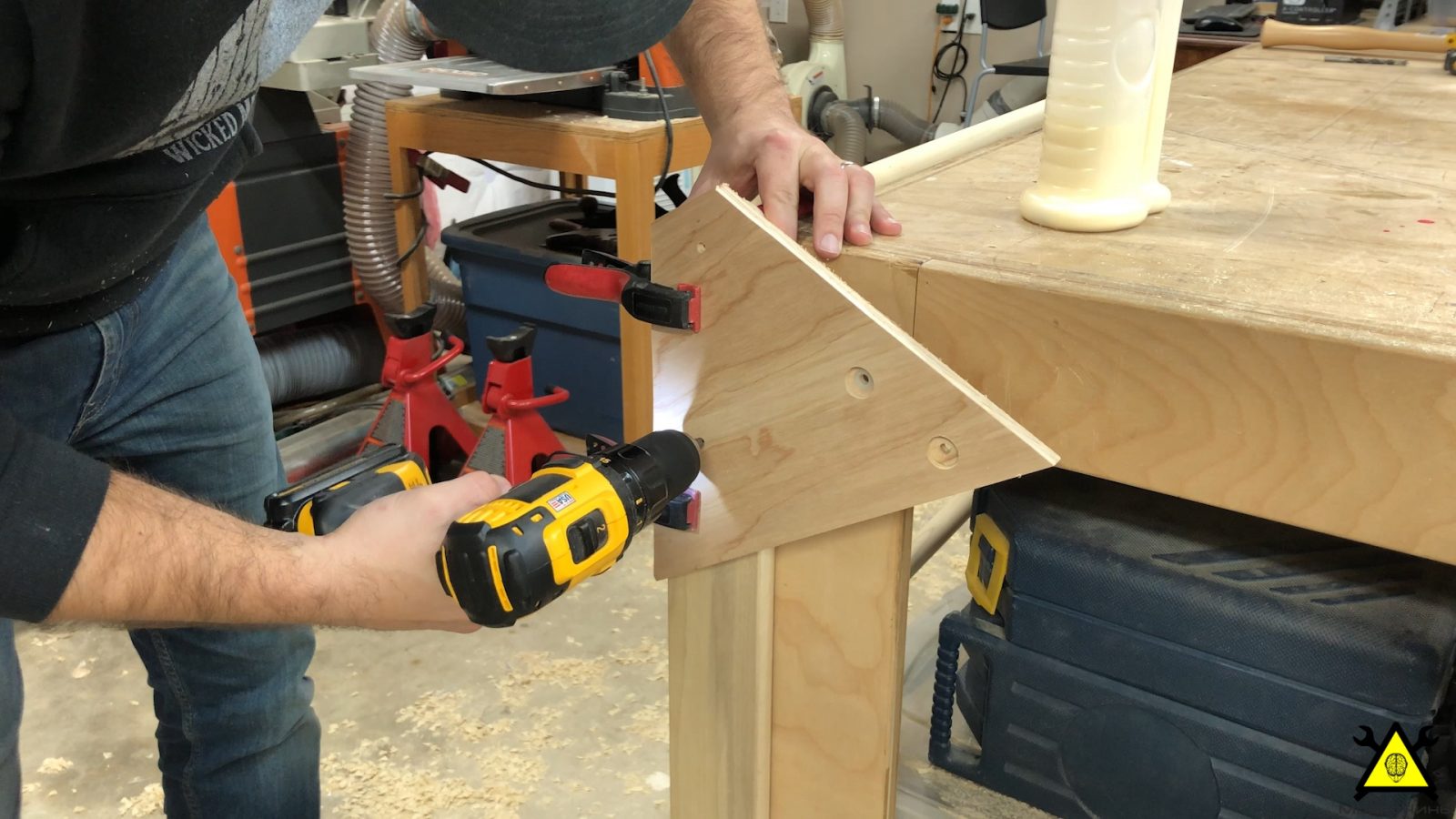

Длинная сторона лестницы будет «намертво» крепится к треугольнику, поэтому отметим и предварительно просверлим сквозные отверстия для двух винтов на длинной стороне.

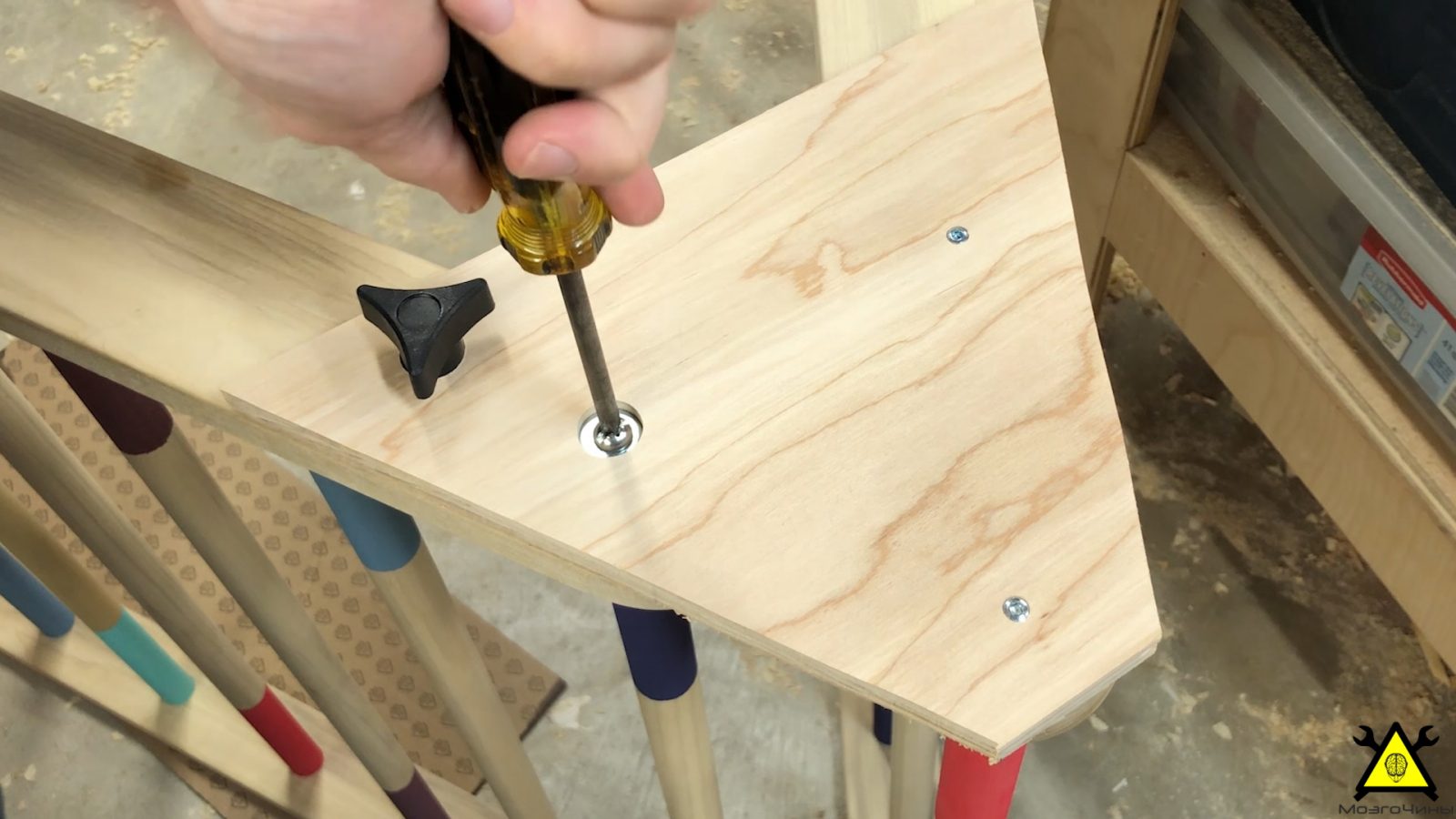

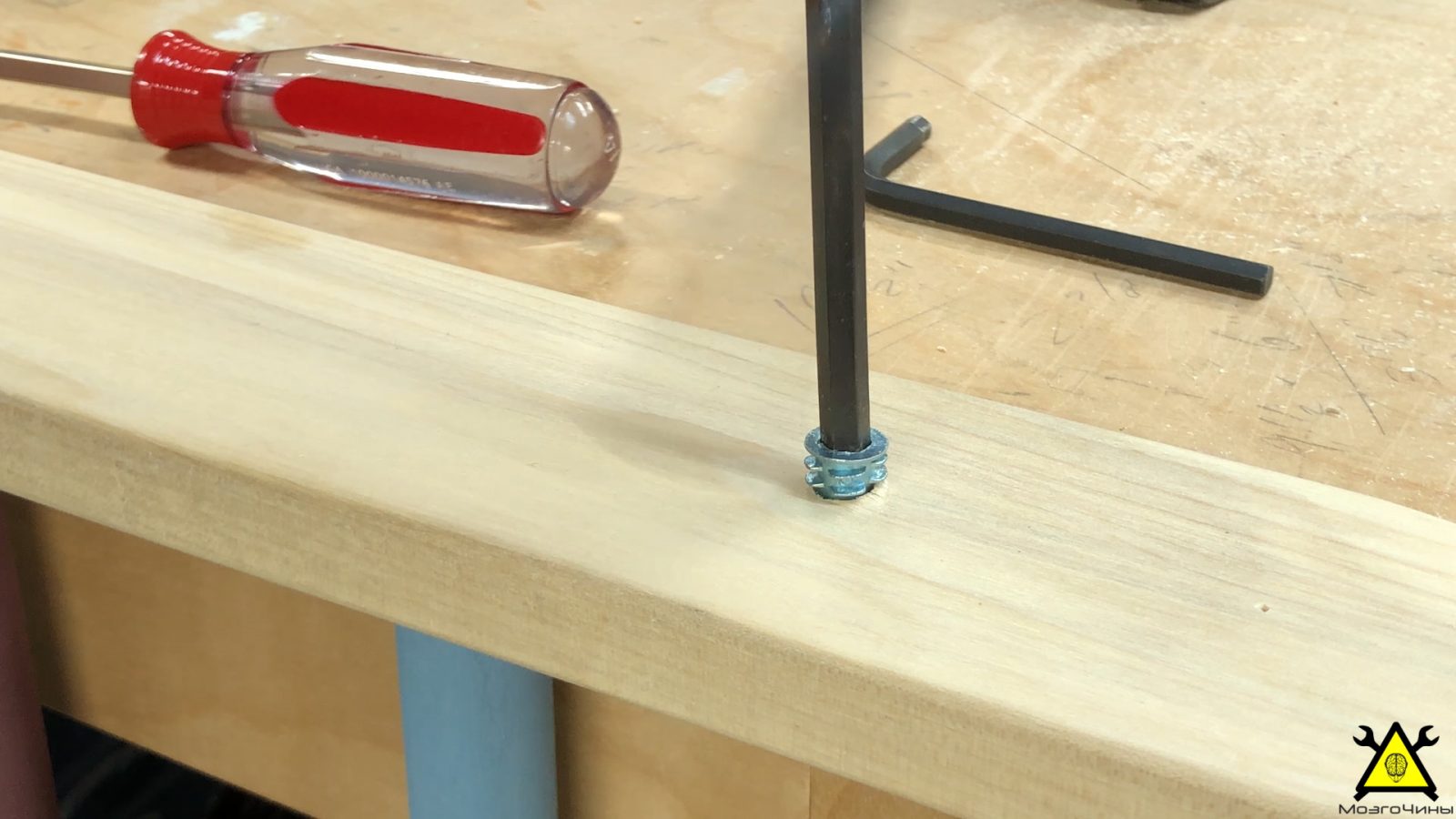

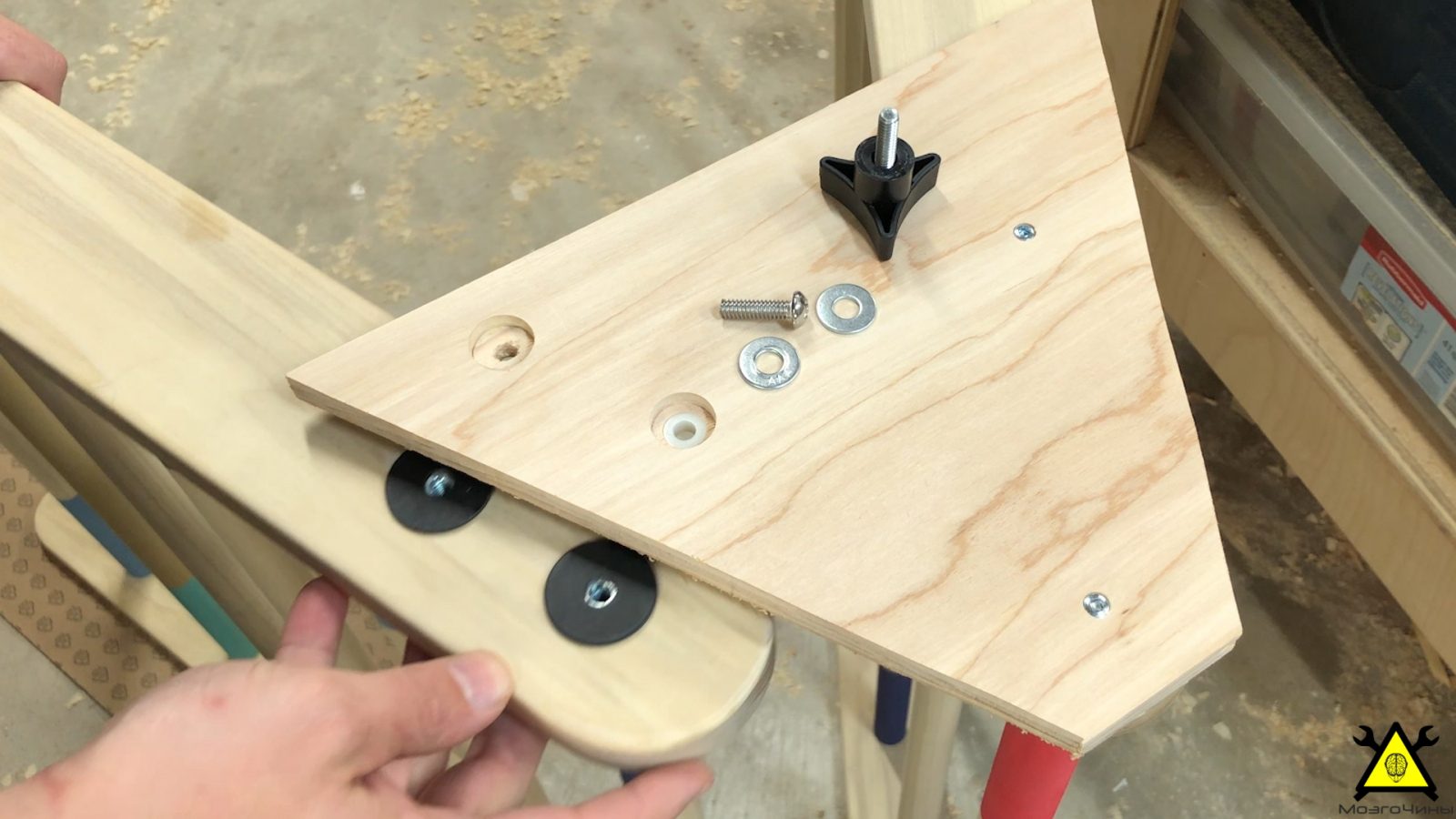

Короткая сторона также будет крепится на два винта, но один из них действует как точка поворота, а второй - пластиковая ручка, благодаря которой мы сможем быстро складывать и раскладывать лестницу.

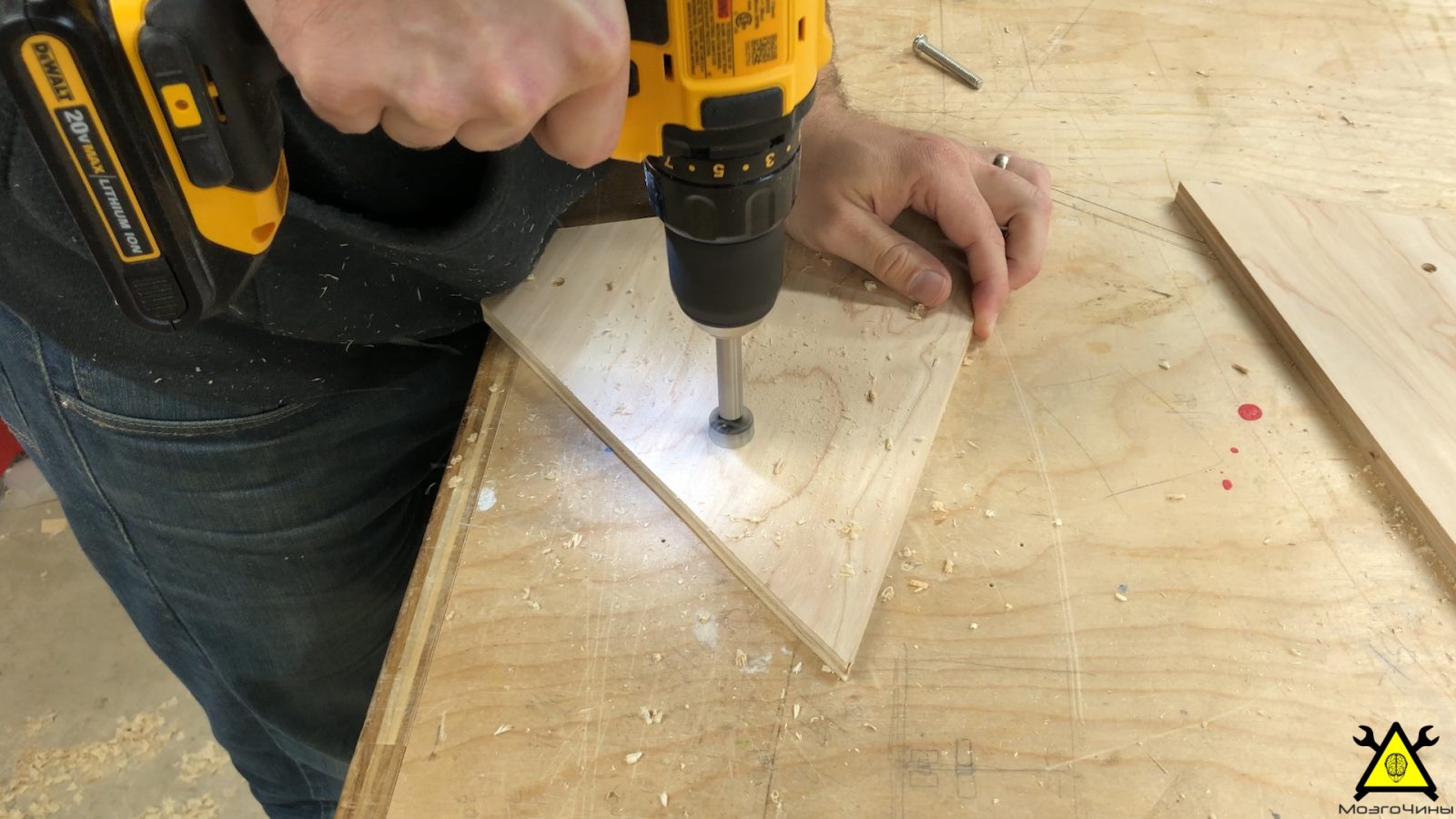

Два отверстия на длинной стороны являются простыми сквозными отверстиями, а два отверстия на малой стороне сверлятся сверлами Форстнера.
СОВЕТ: Не забывайте, что эти два треугольника зеркальны друг другу, поэтому, когда вы отмечаете положение отверстий в шаблоне, переверните его, чтобы зеркально отразить его.

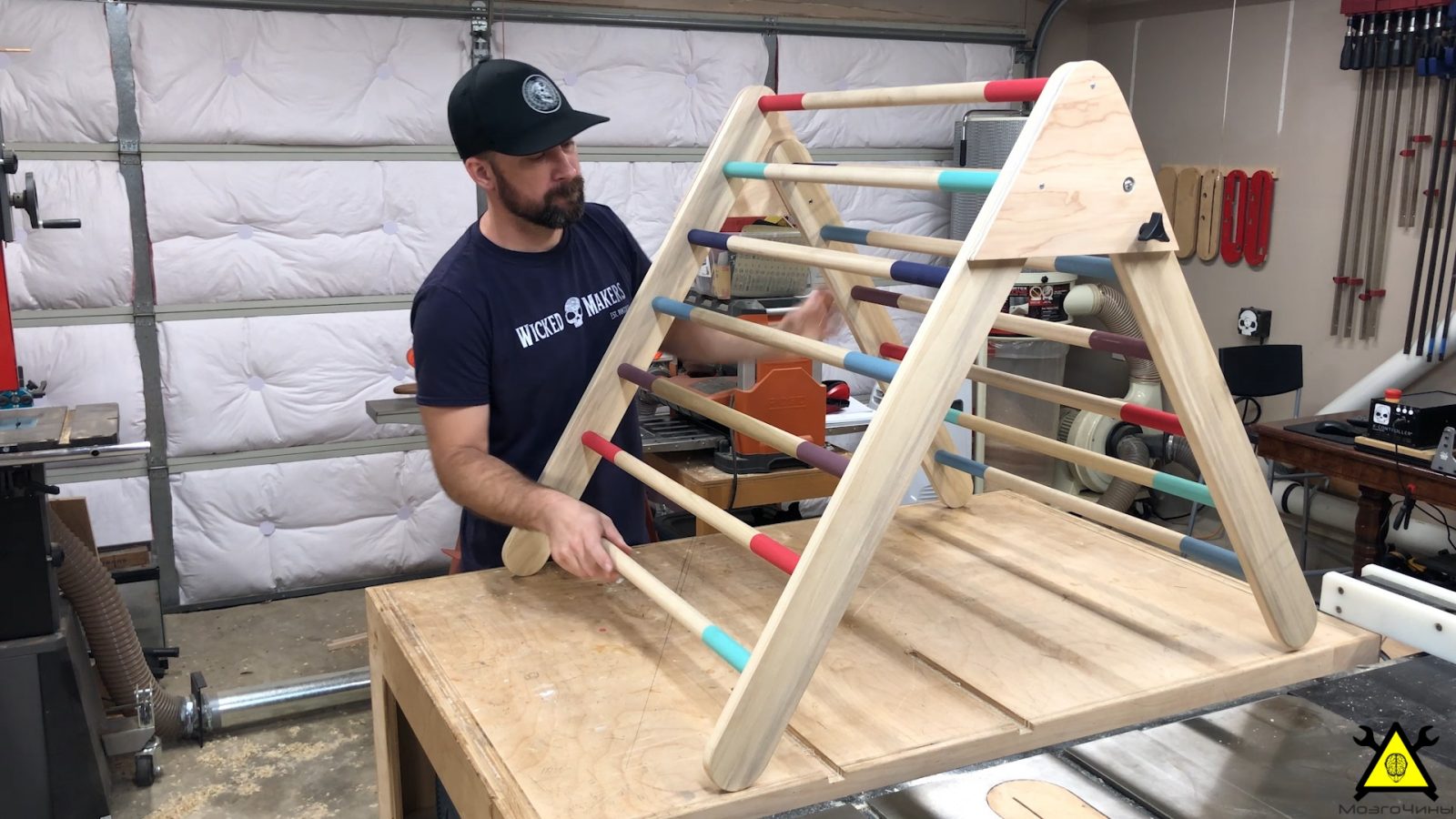

Шаг 9: Сборка лестницы ...
Шаг 10: Рампа

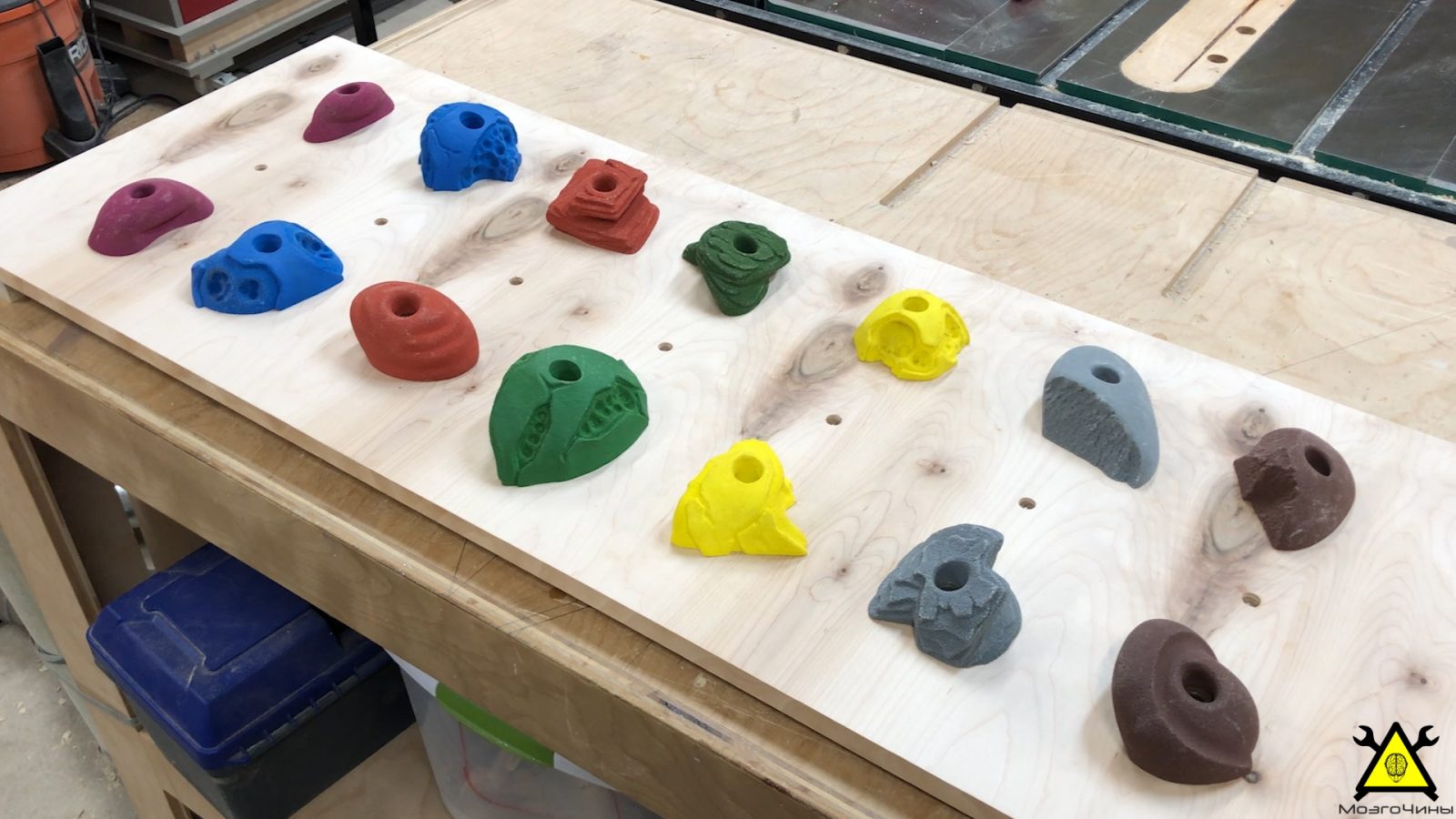

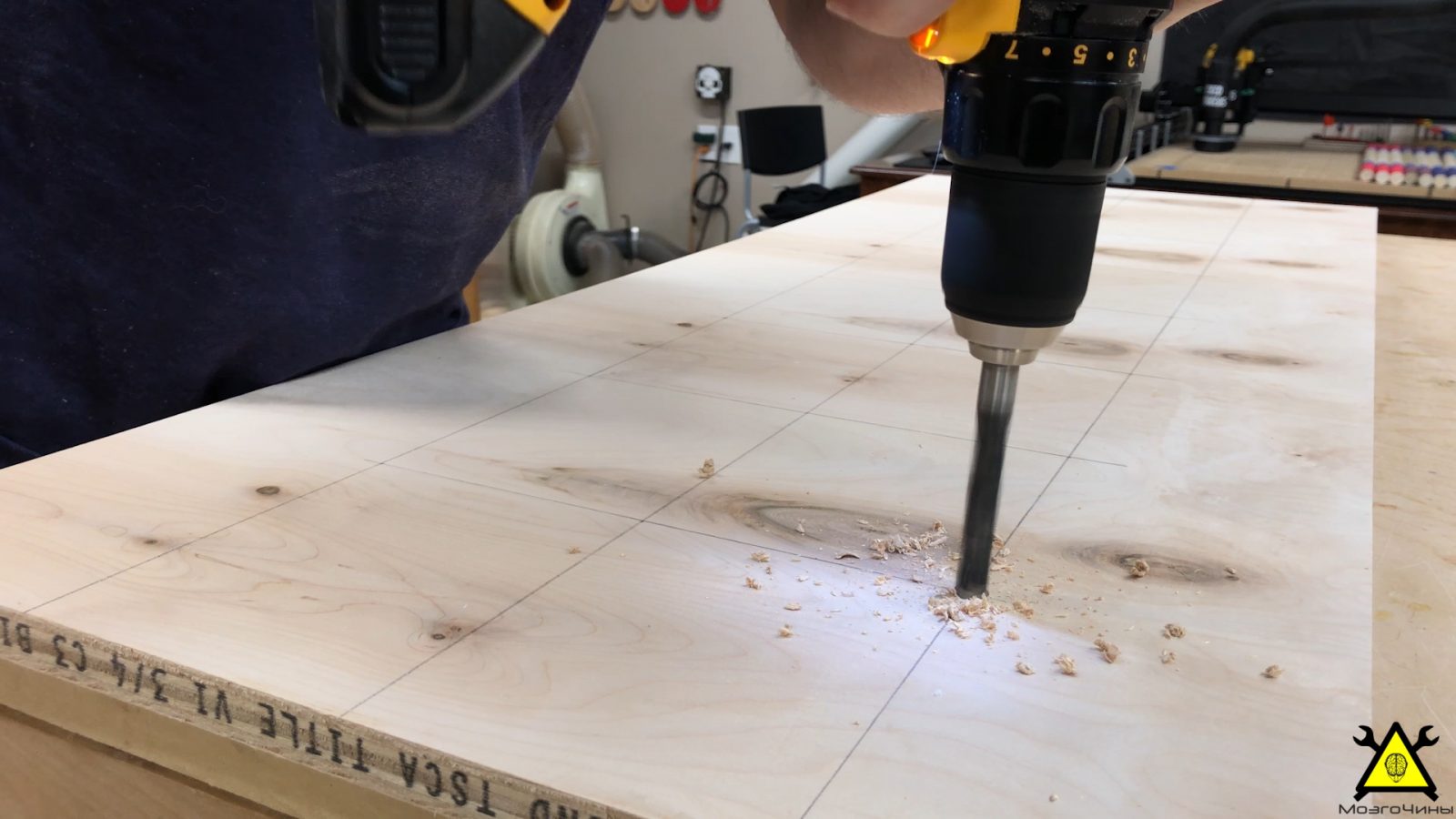

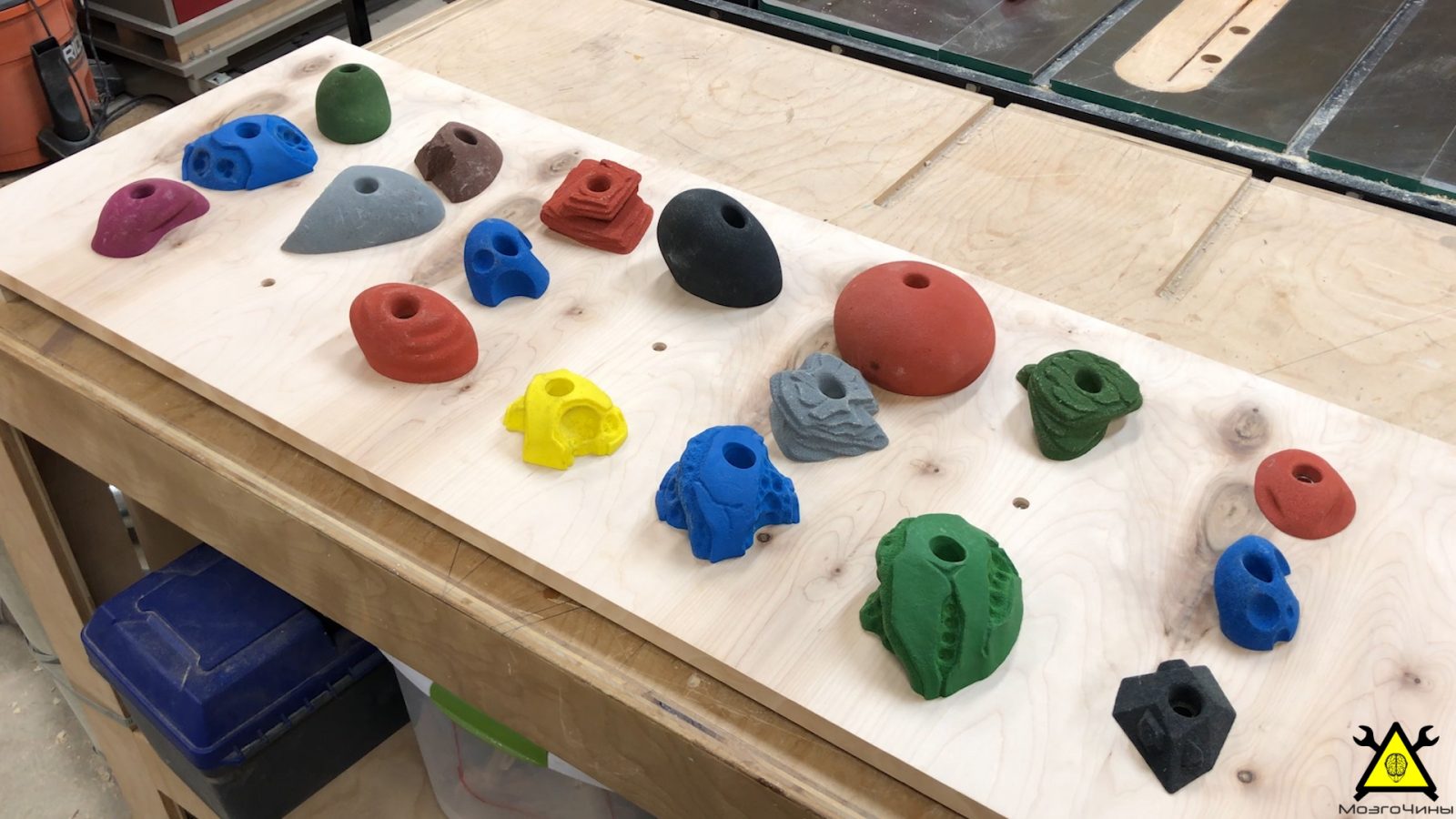

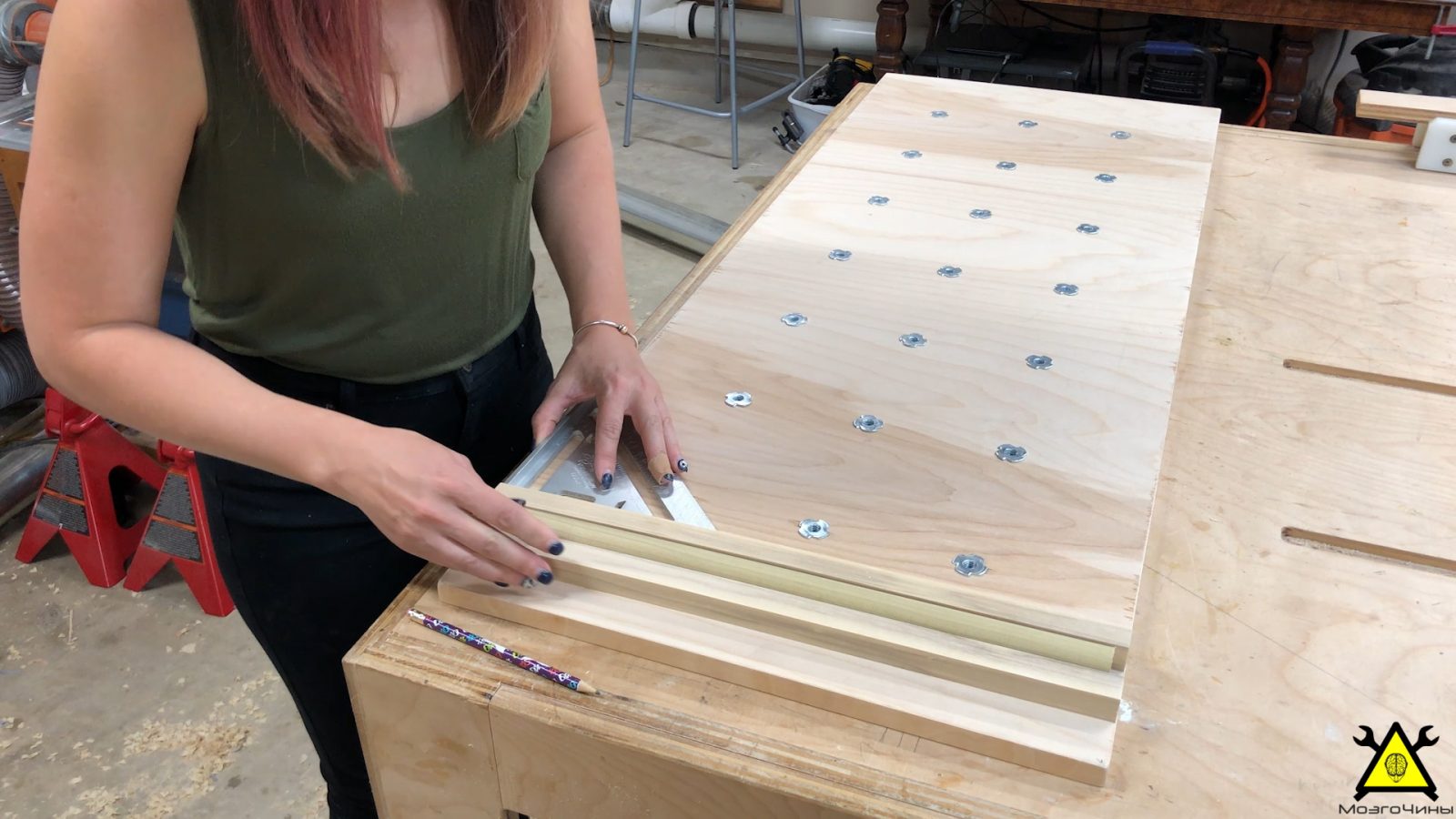

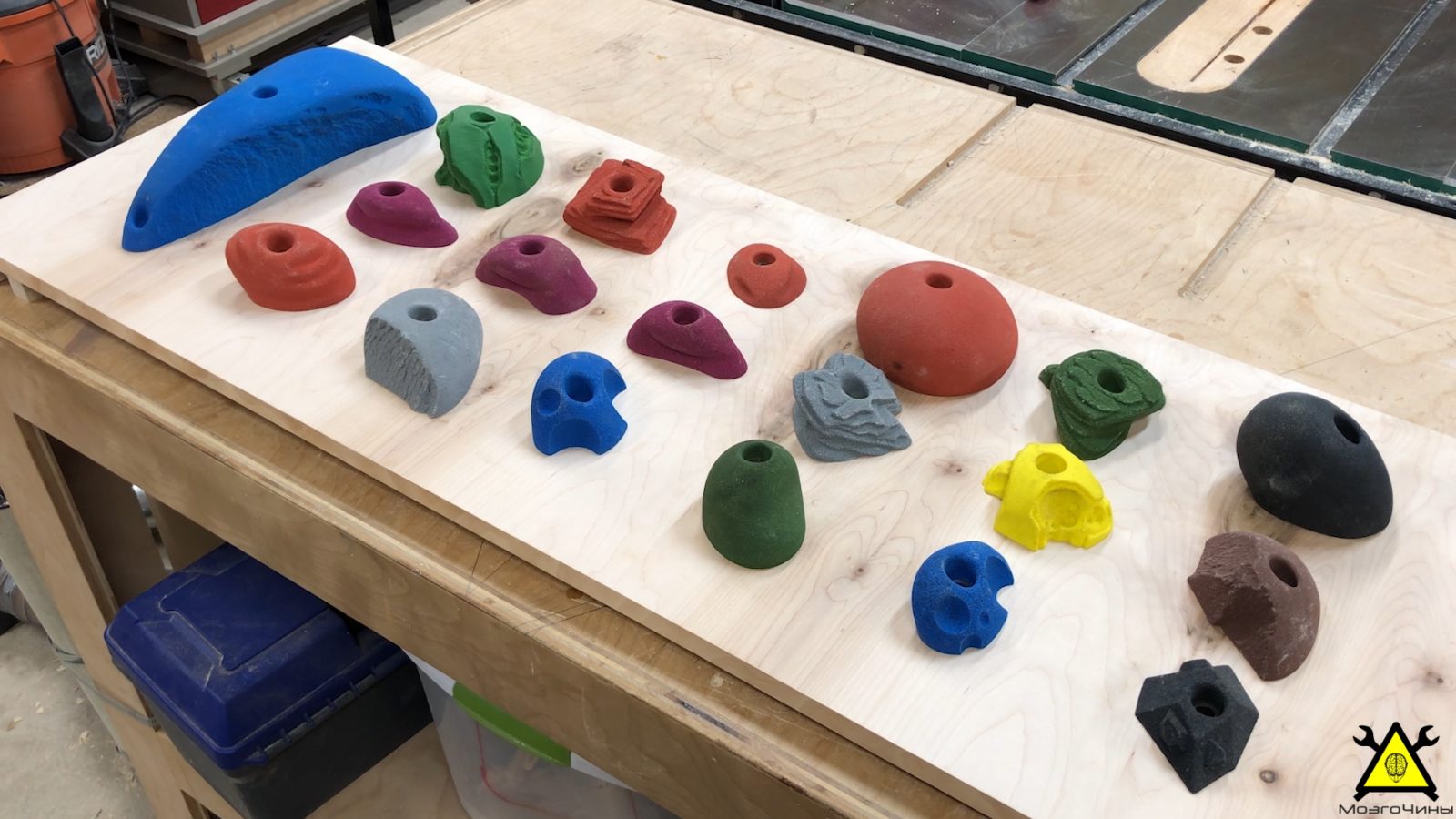

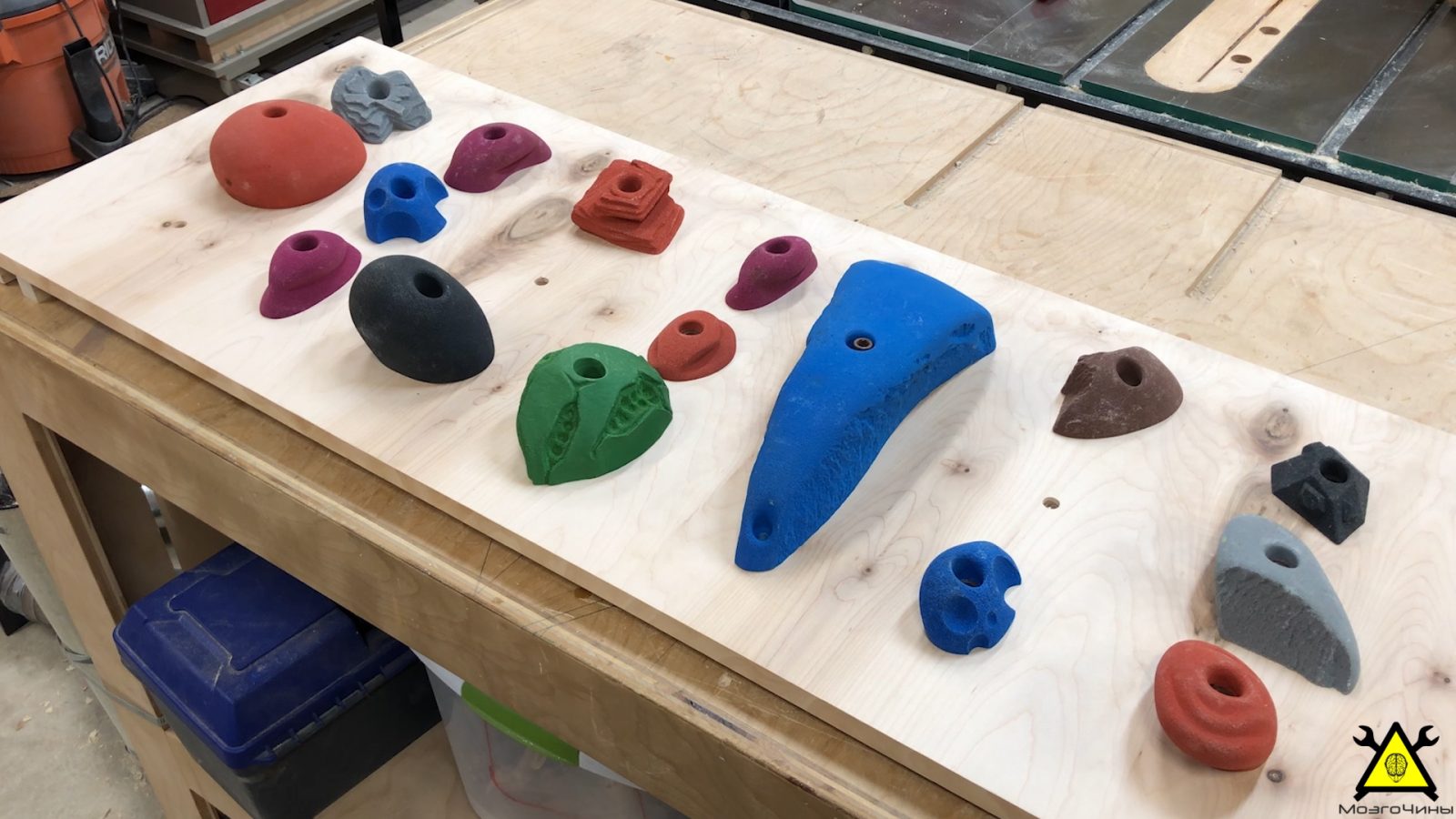

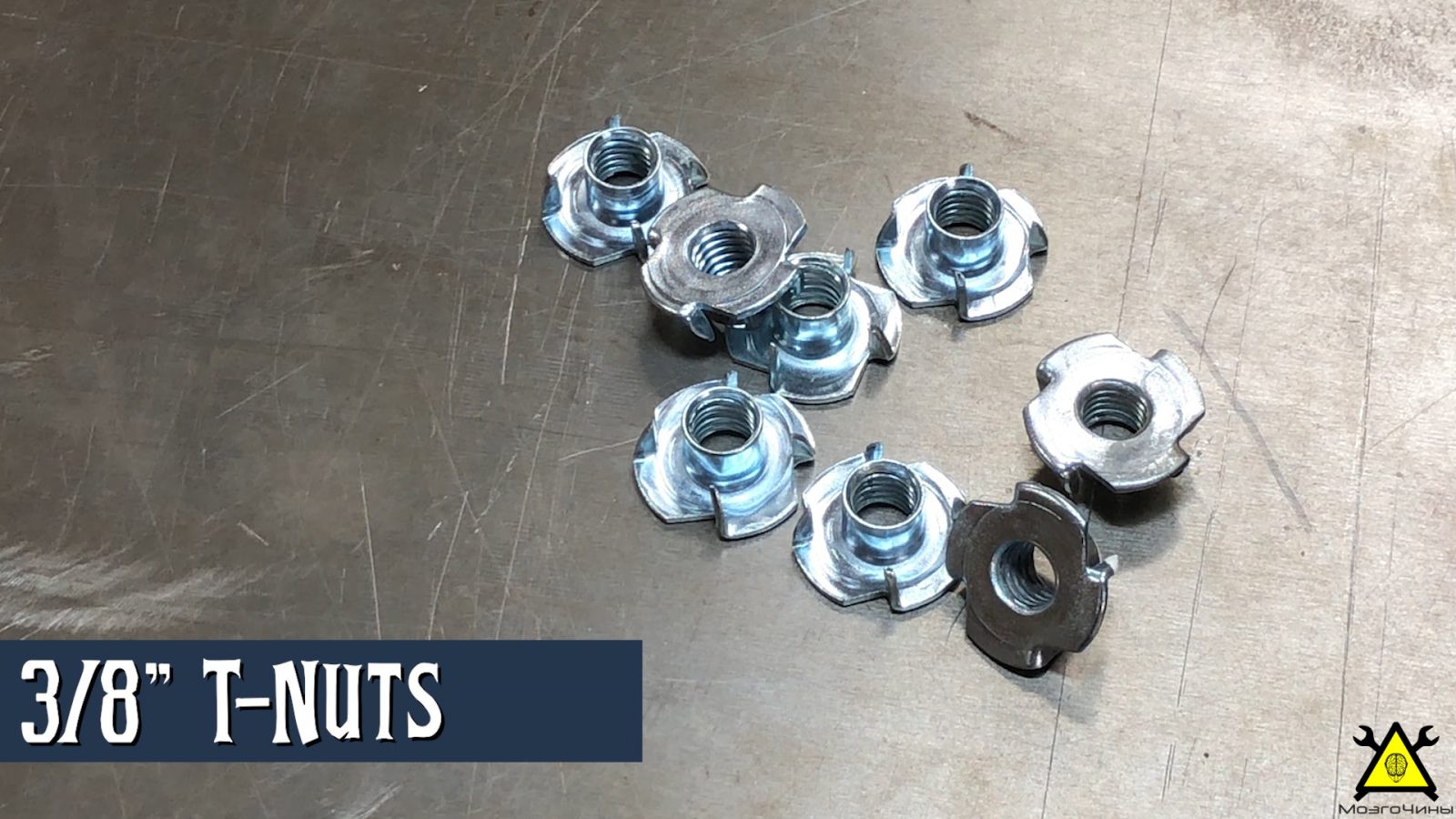

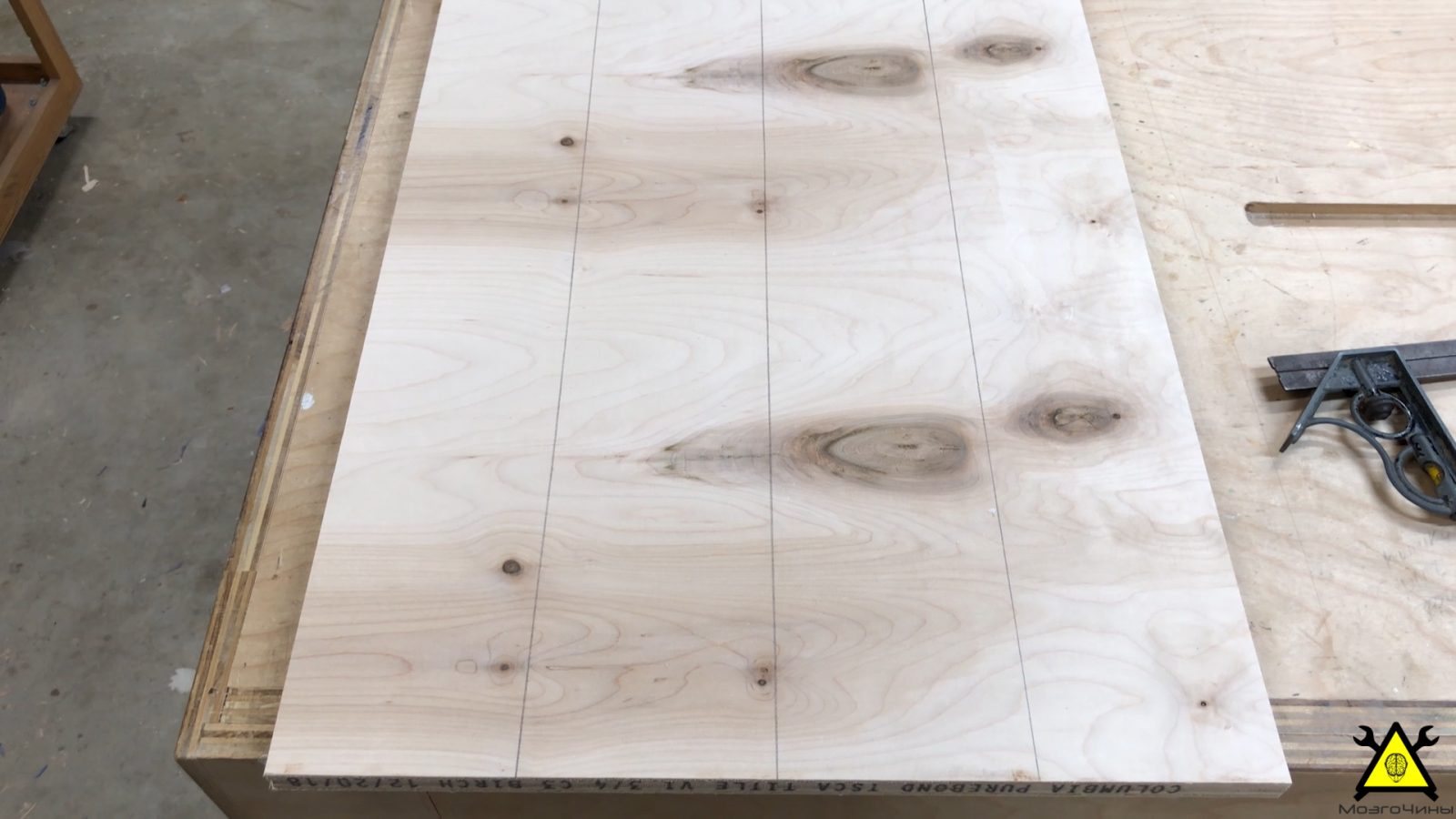

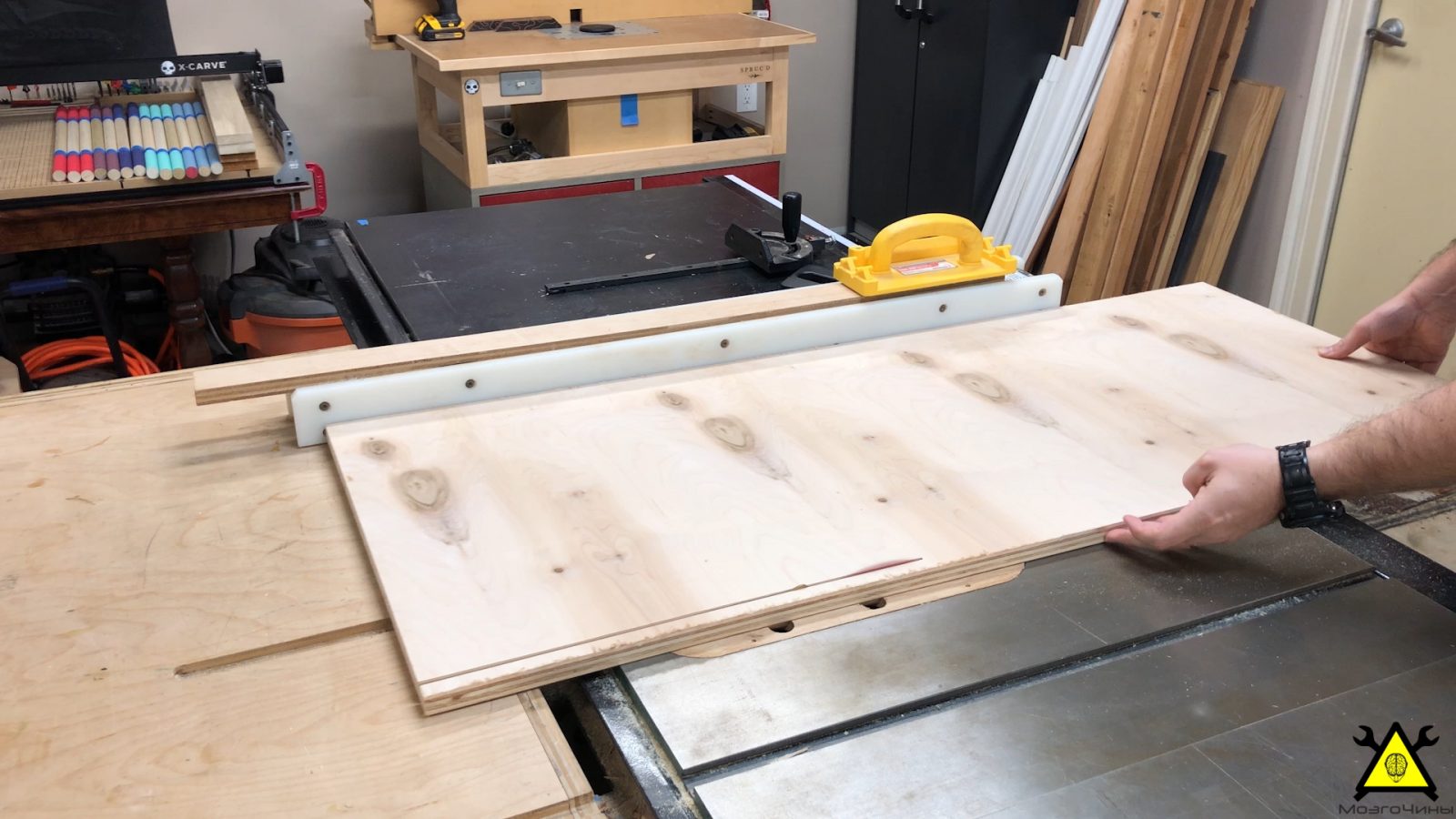

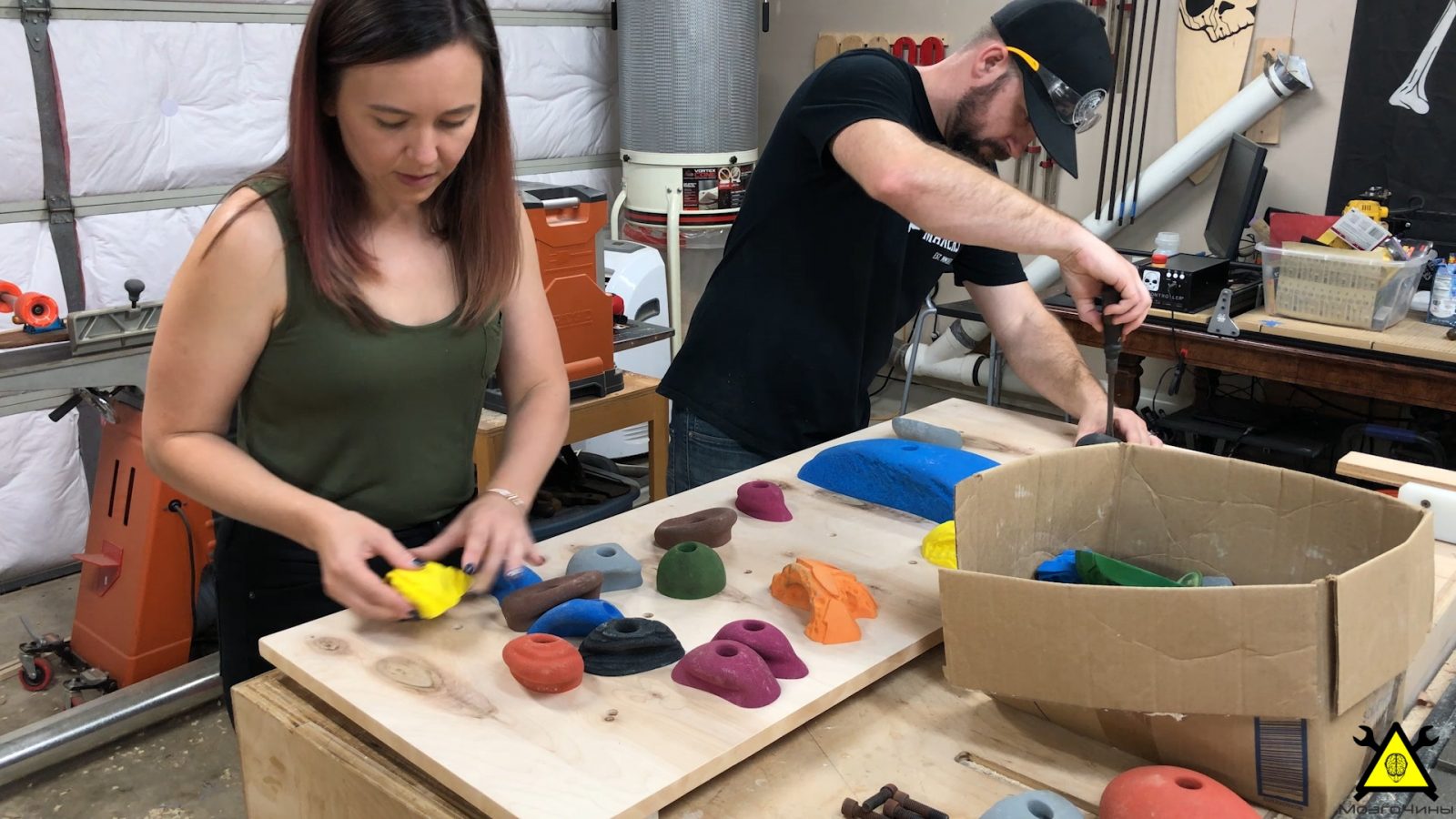

Чтобы изготовить рампу, воспользуемся 19 мм фанерой. Разметим поверхность заготовки в виде сетки. Для крепления зацепов воспользуемся Т-образными гайками.

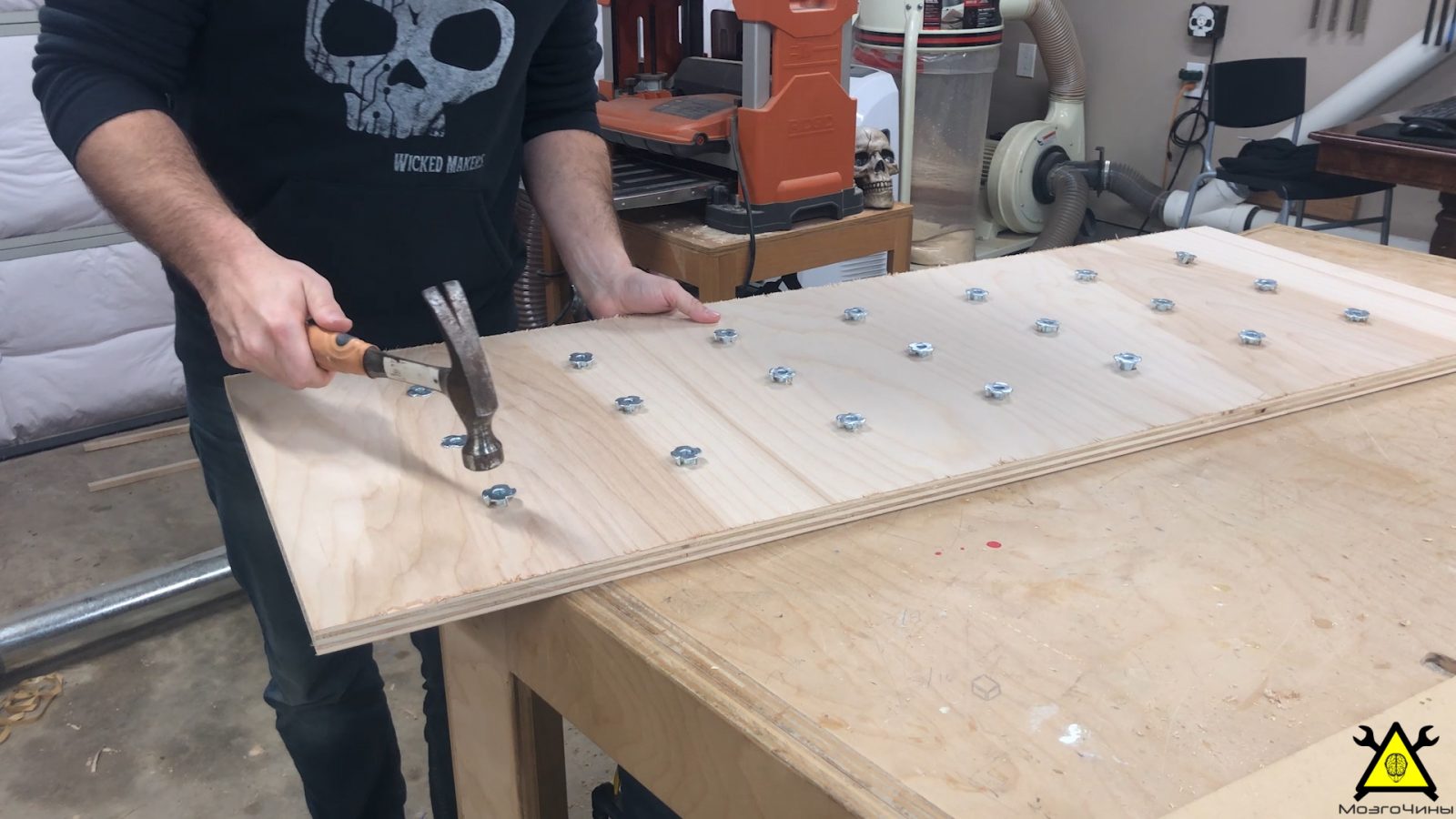

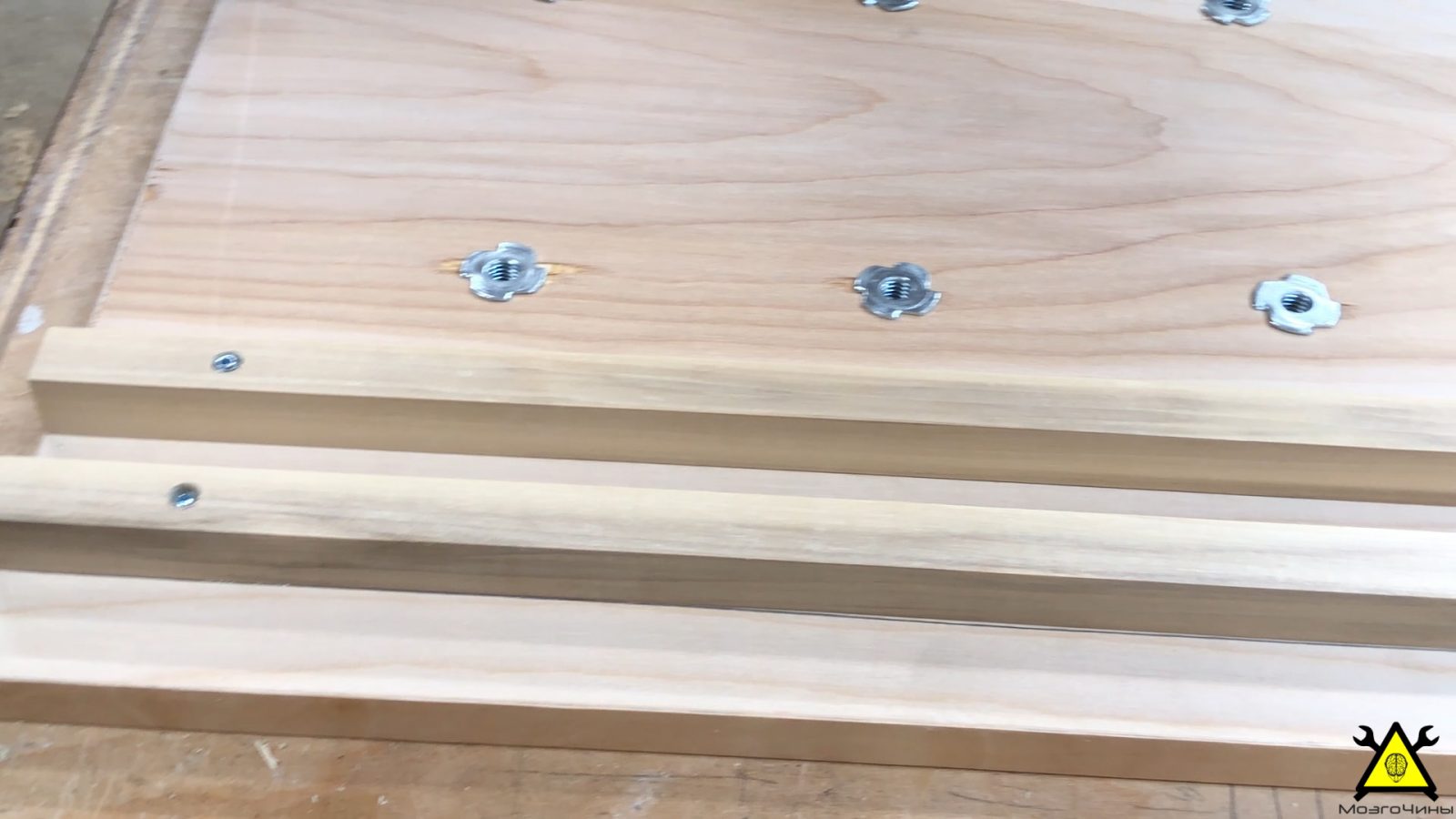

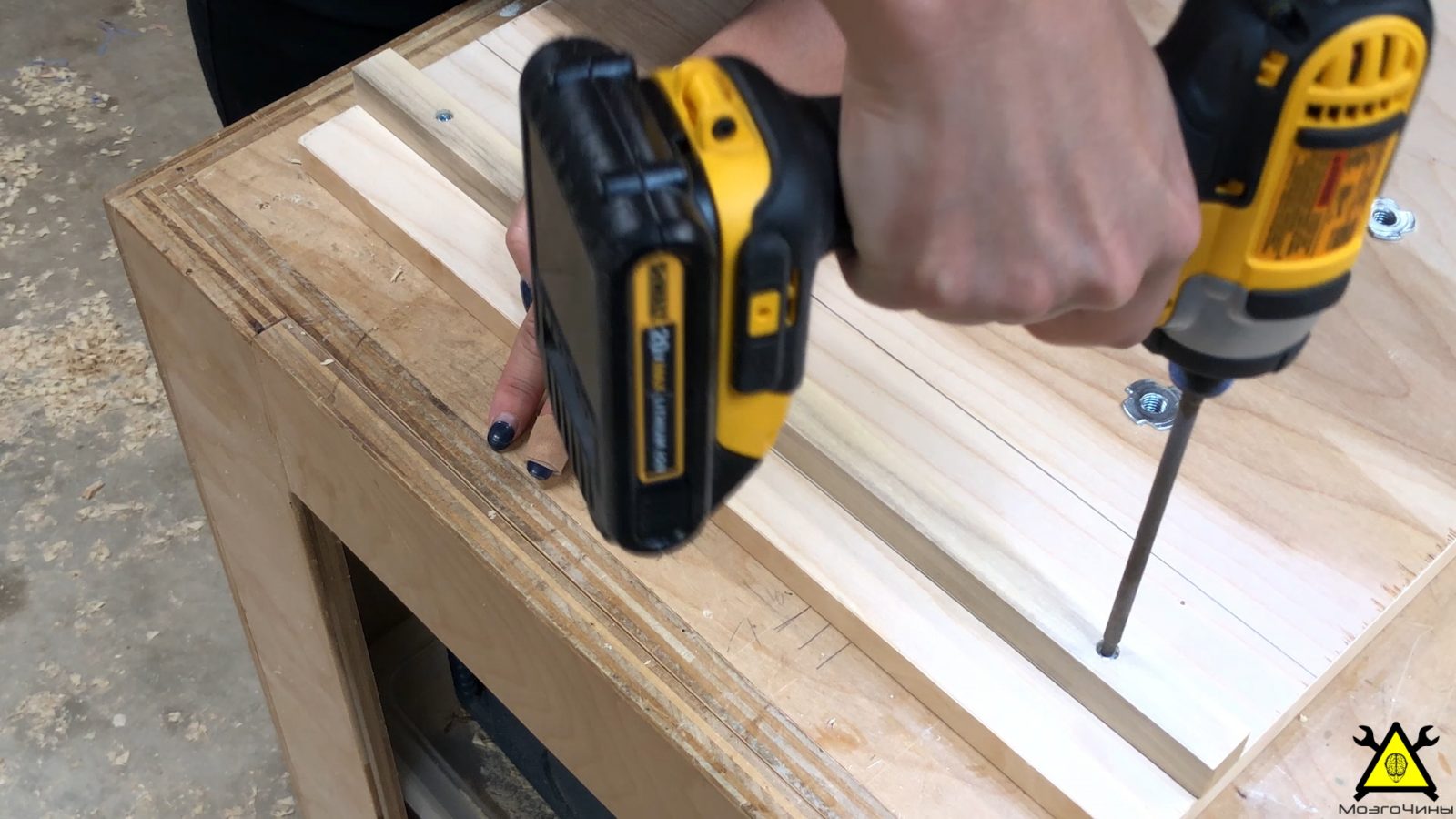

Т-образные гайки устанавливаются с обратной стороны в предварительно просверленные отверстия.
Шаг 11: Окантовка

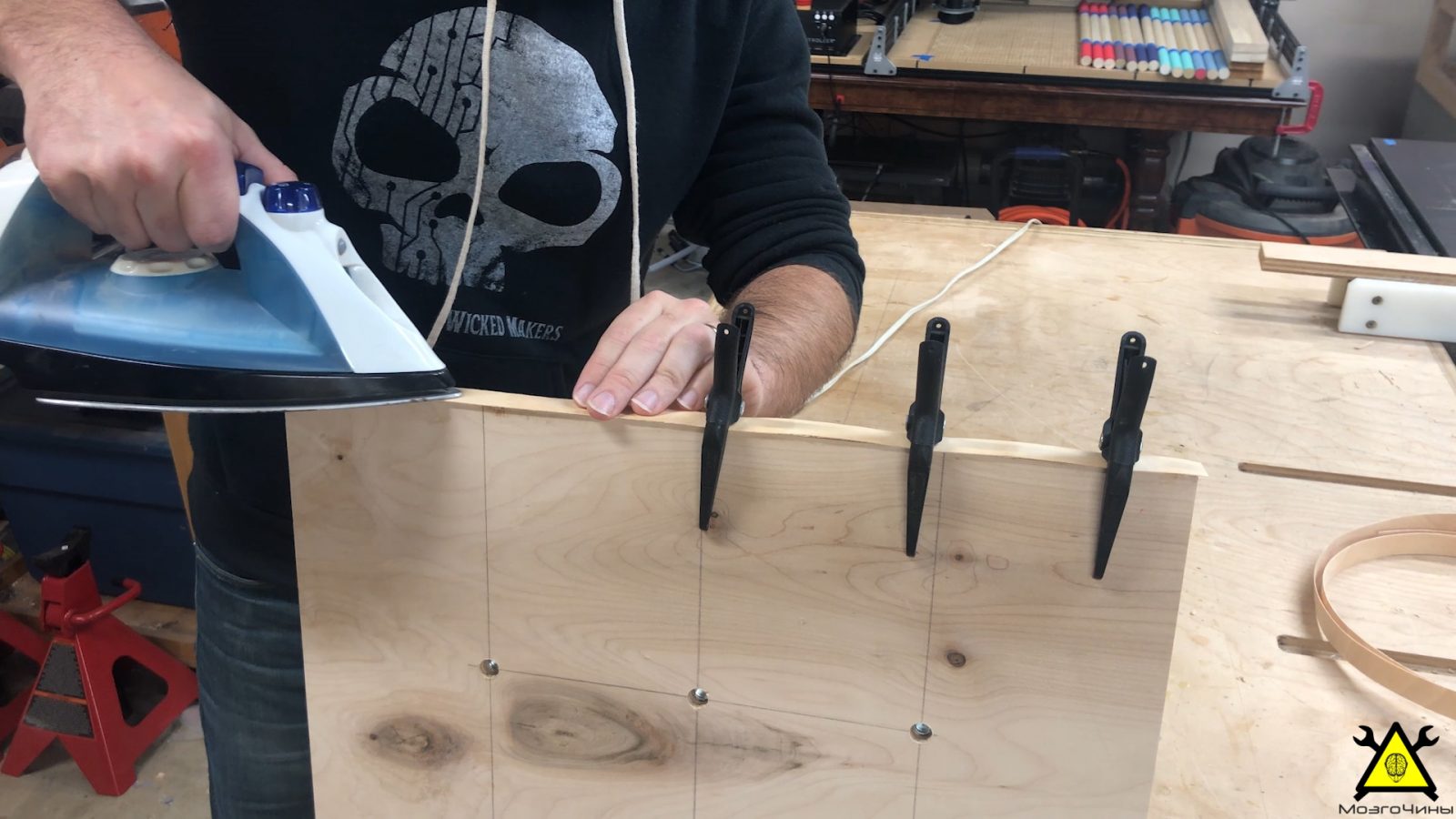

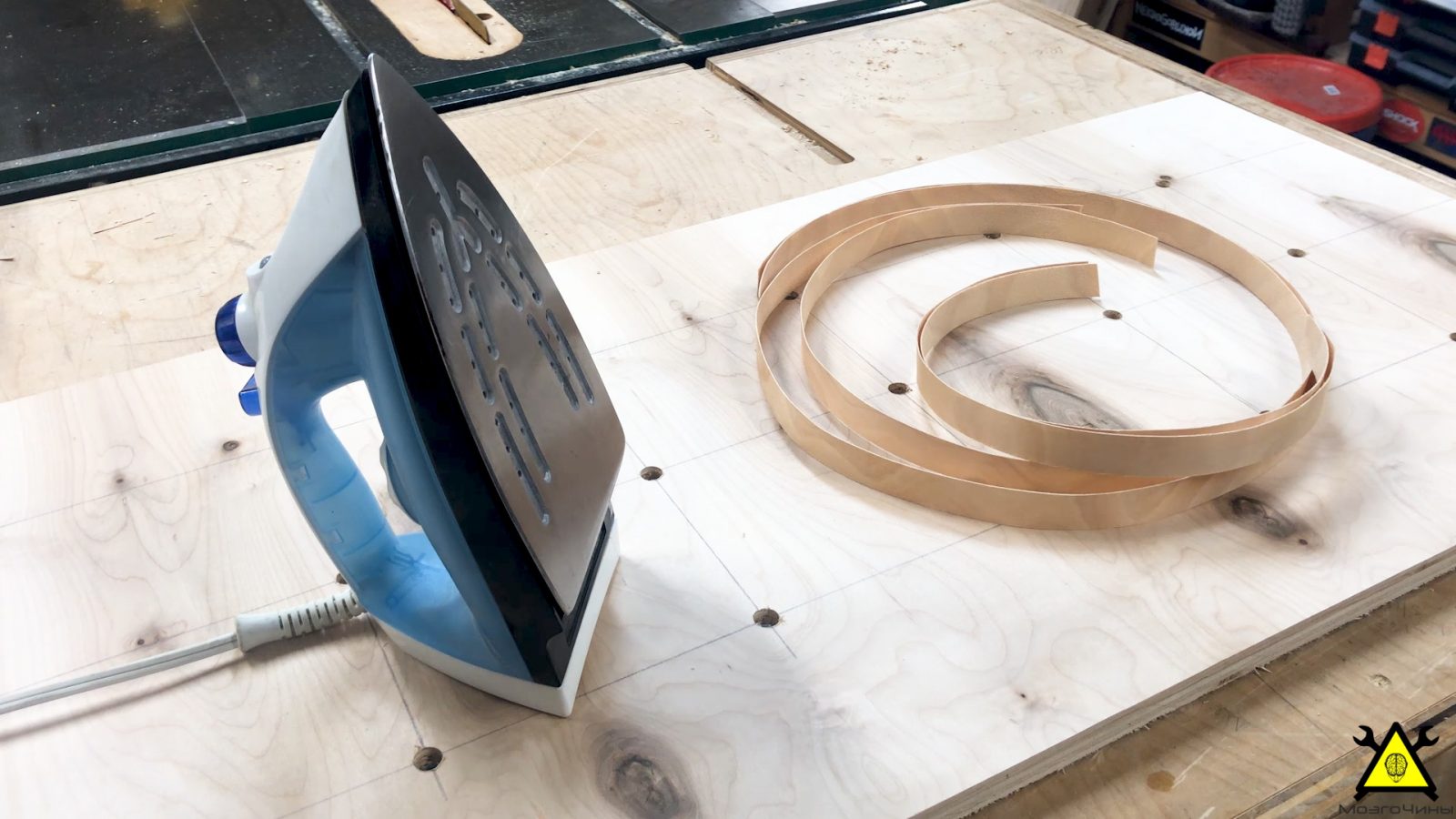

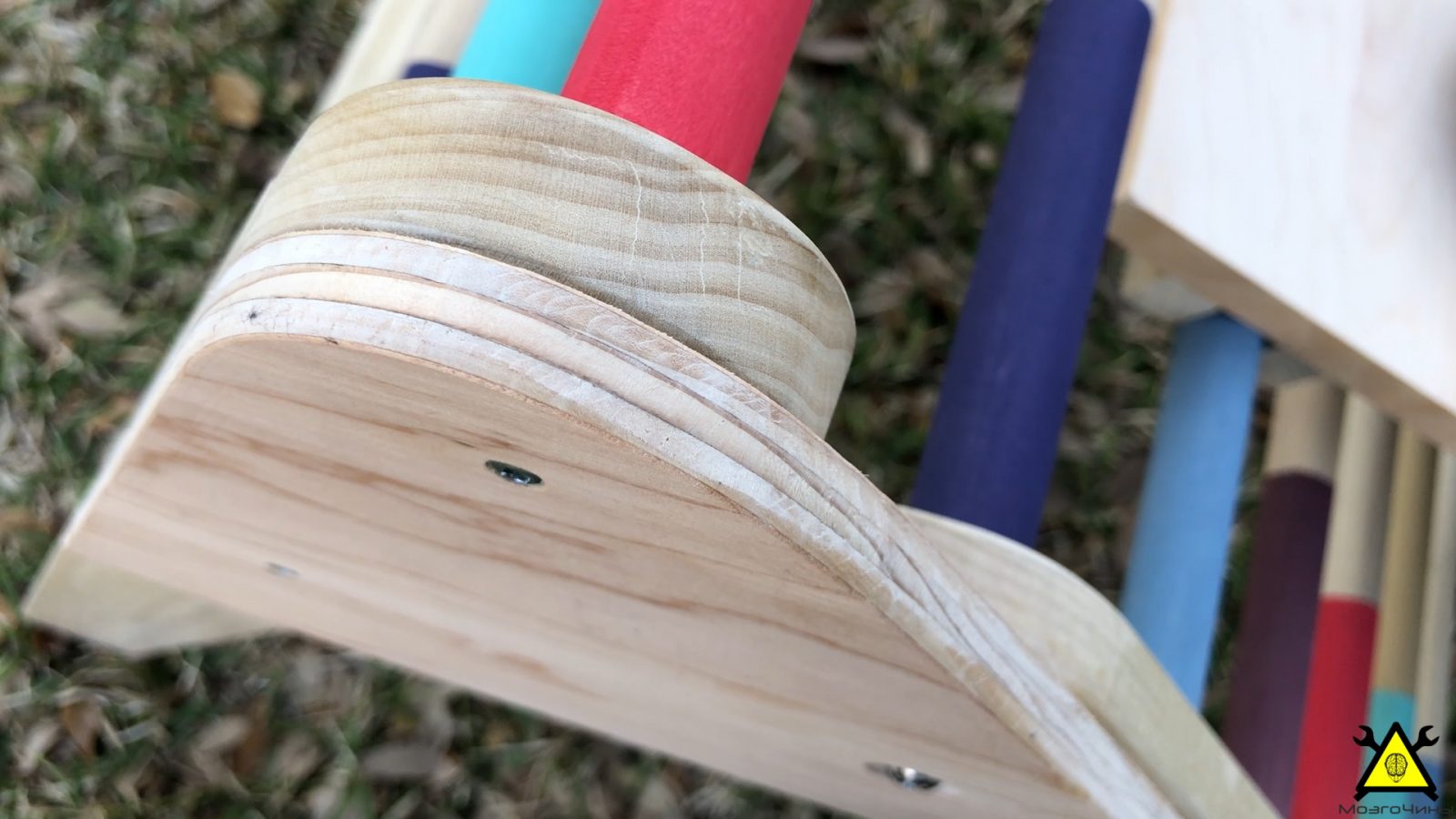

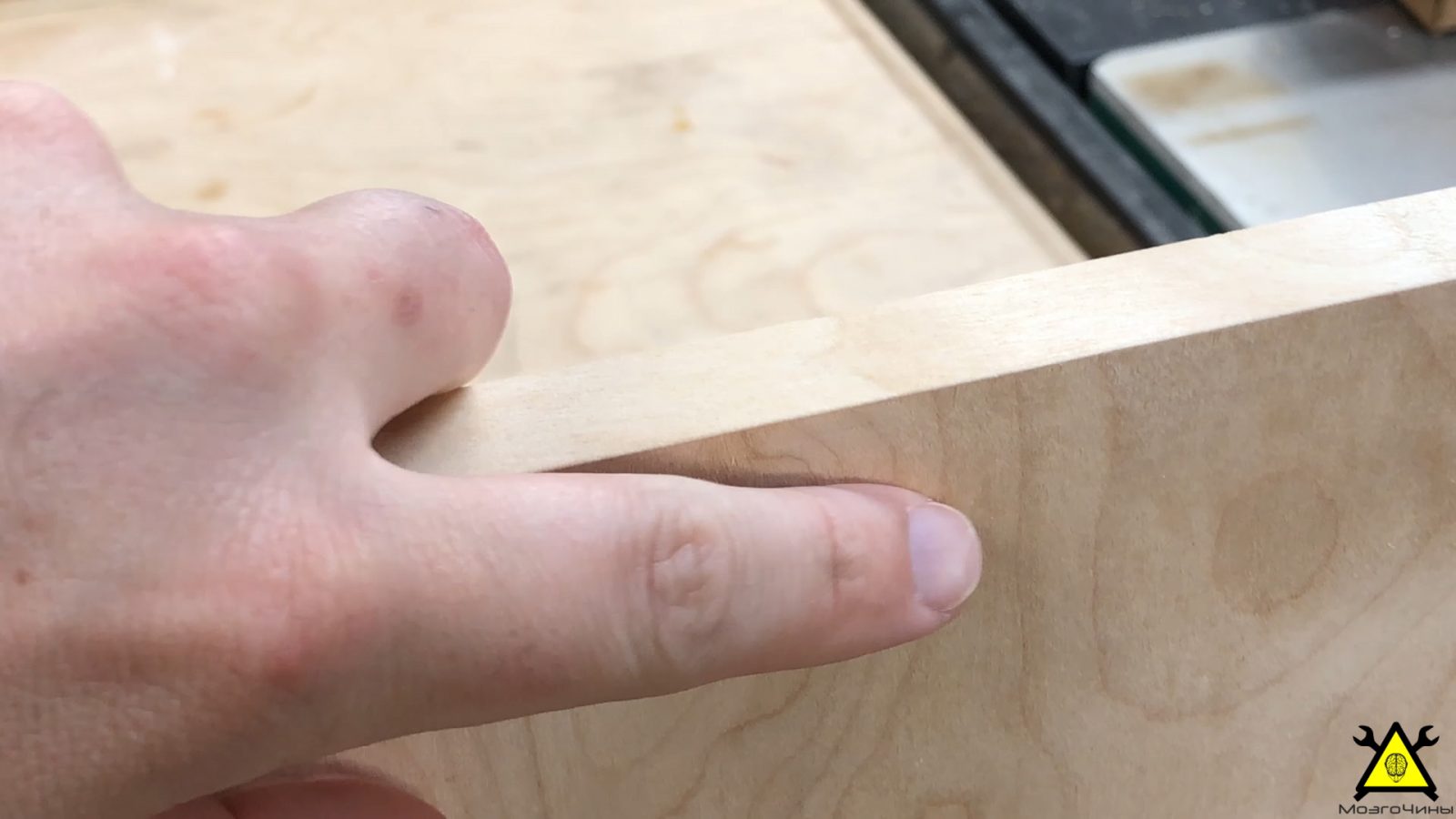

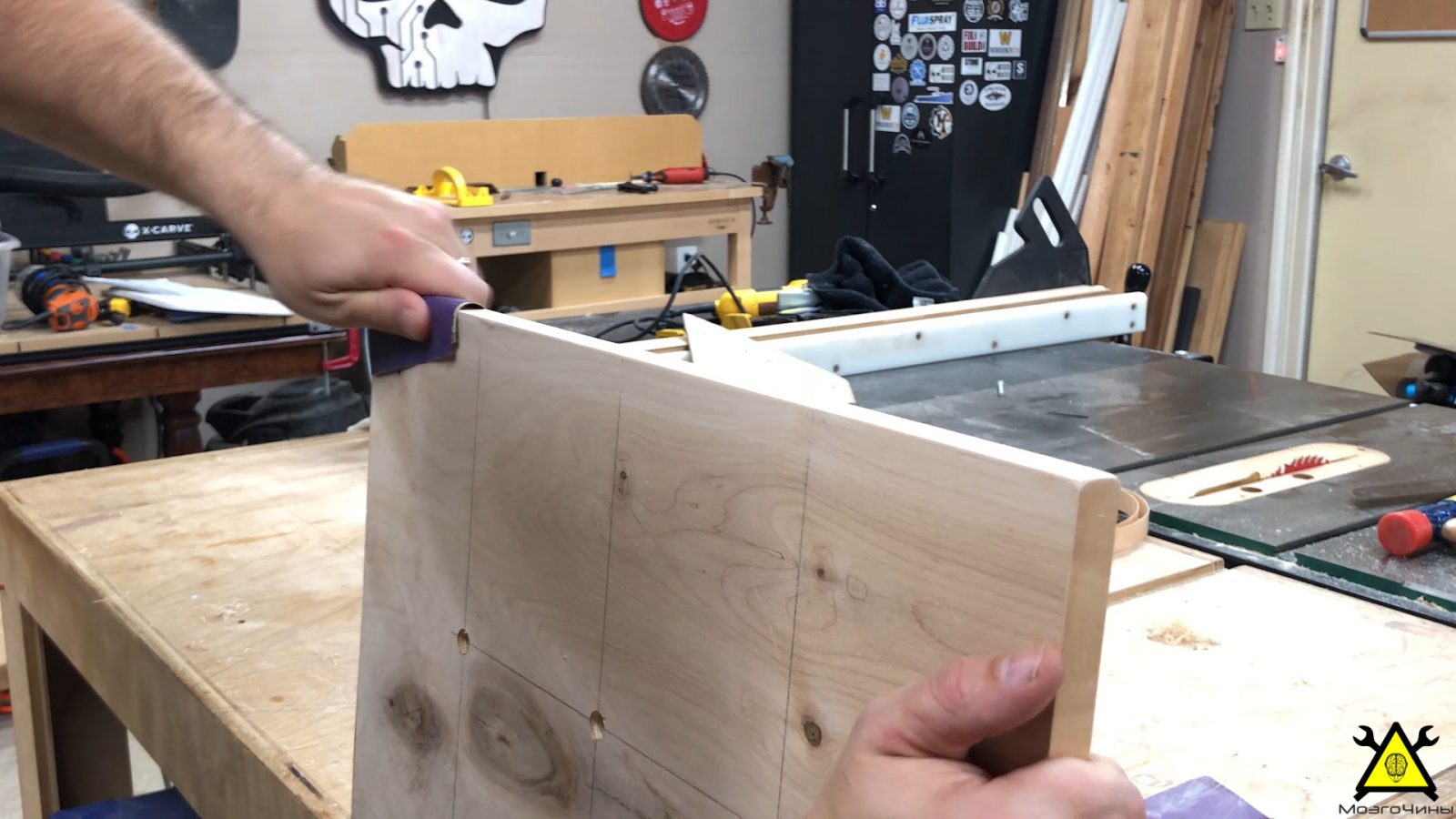

Так как ребра фанеры слишком грубые, воспользуемся лентой, чтобы придать торцам привлекательный вид. После того, как края обклеены, зашлифуем грани наждачной бумаги.
Шаг 12:

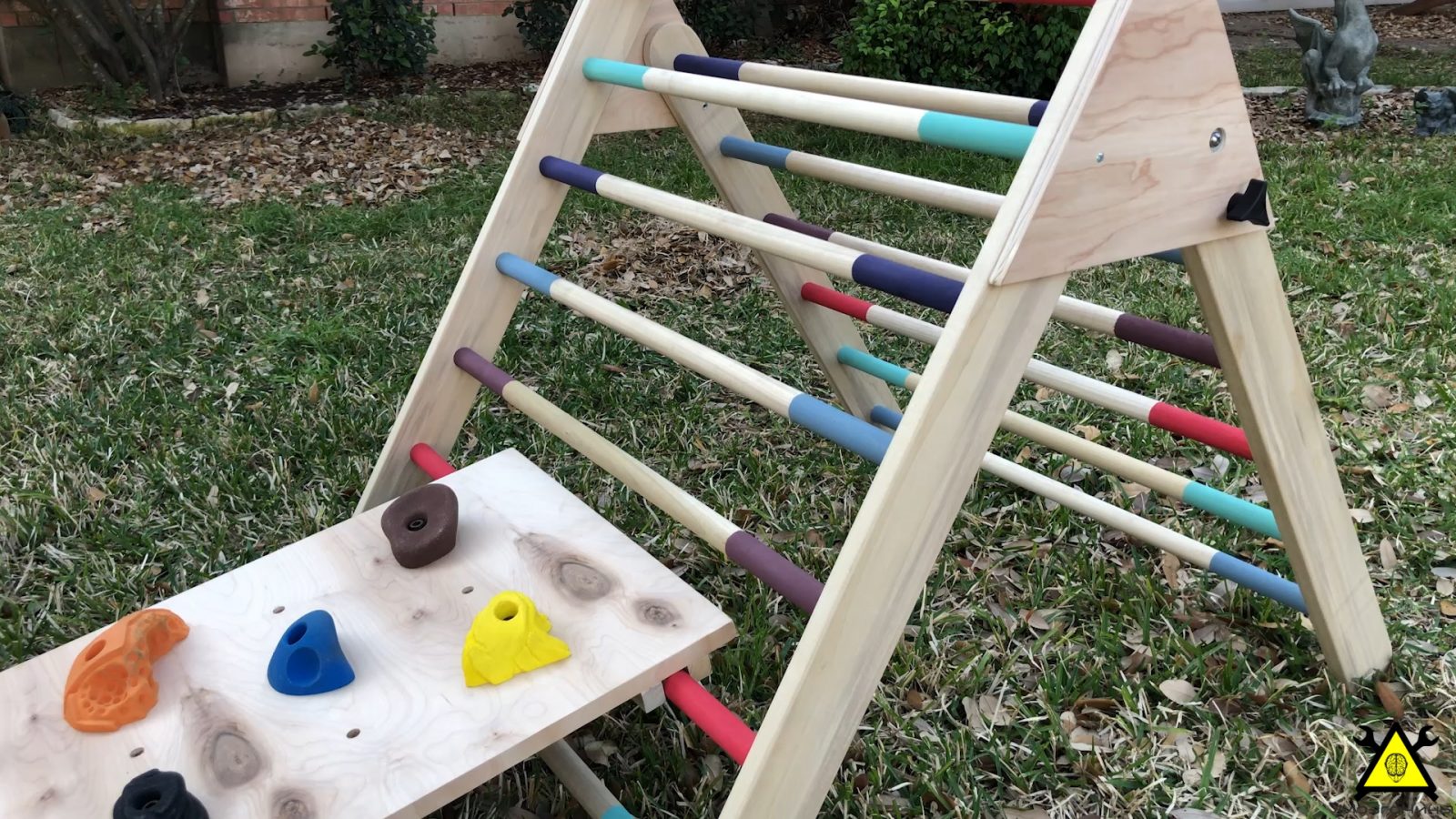

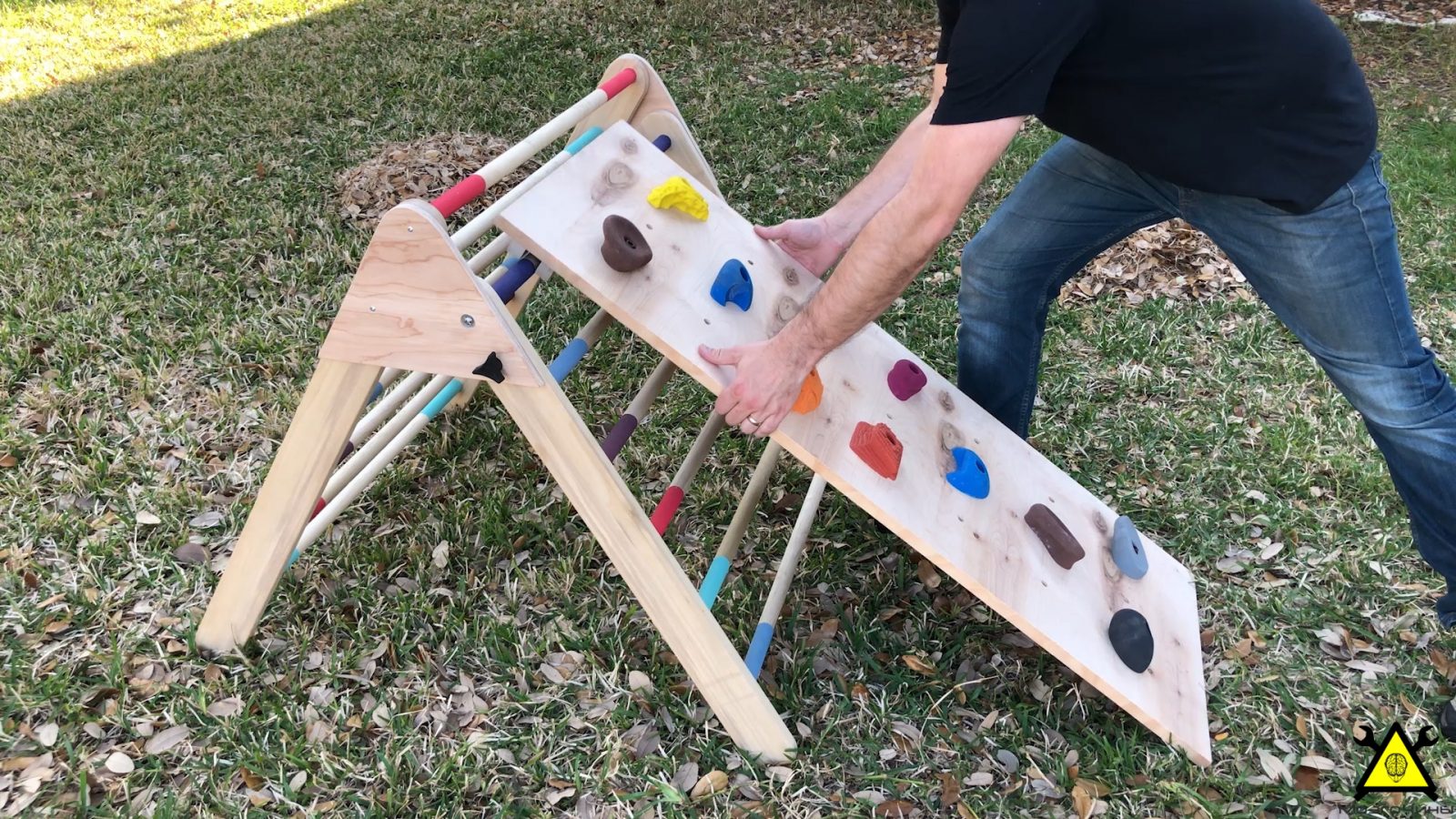

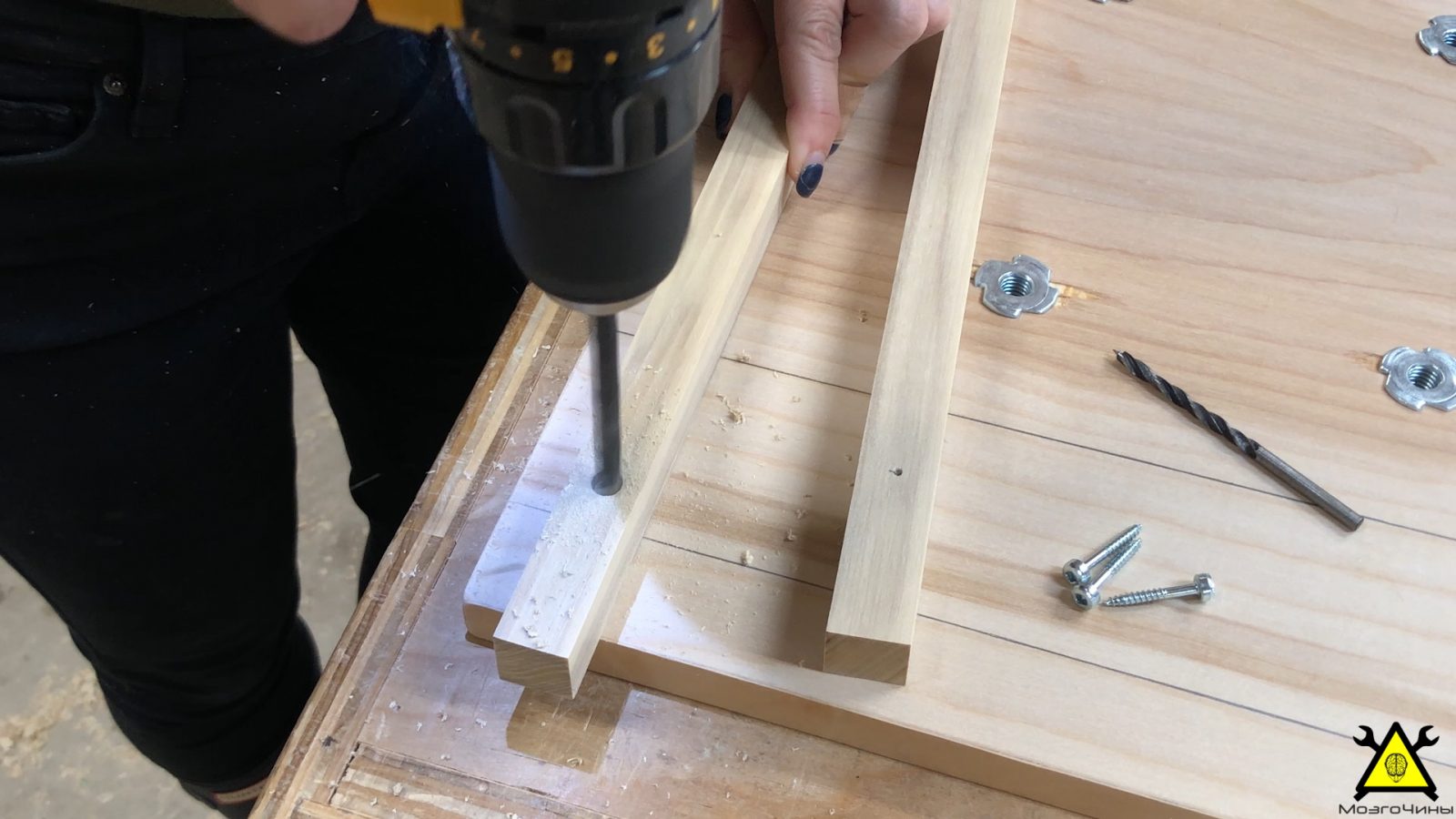

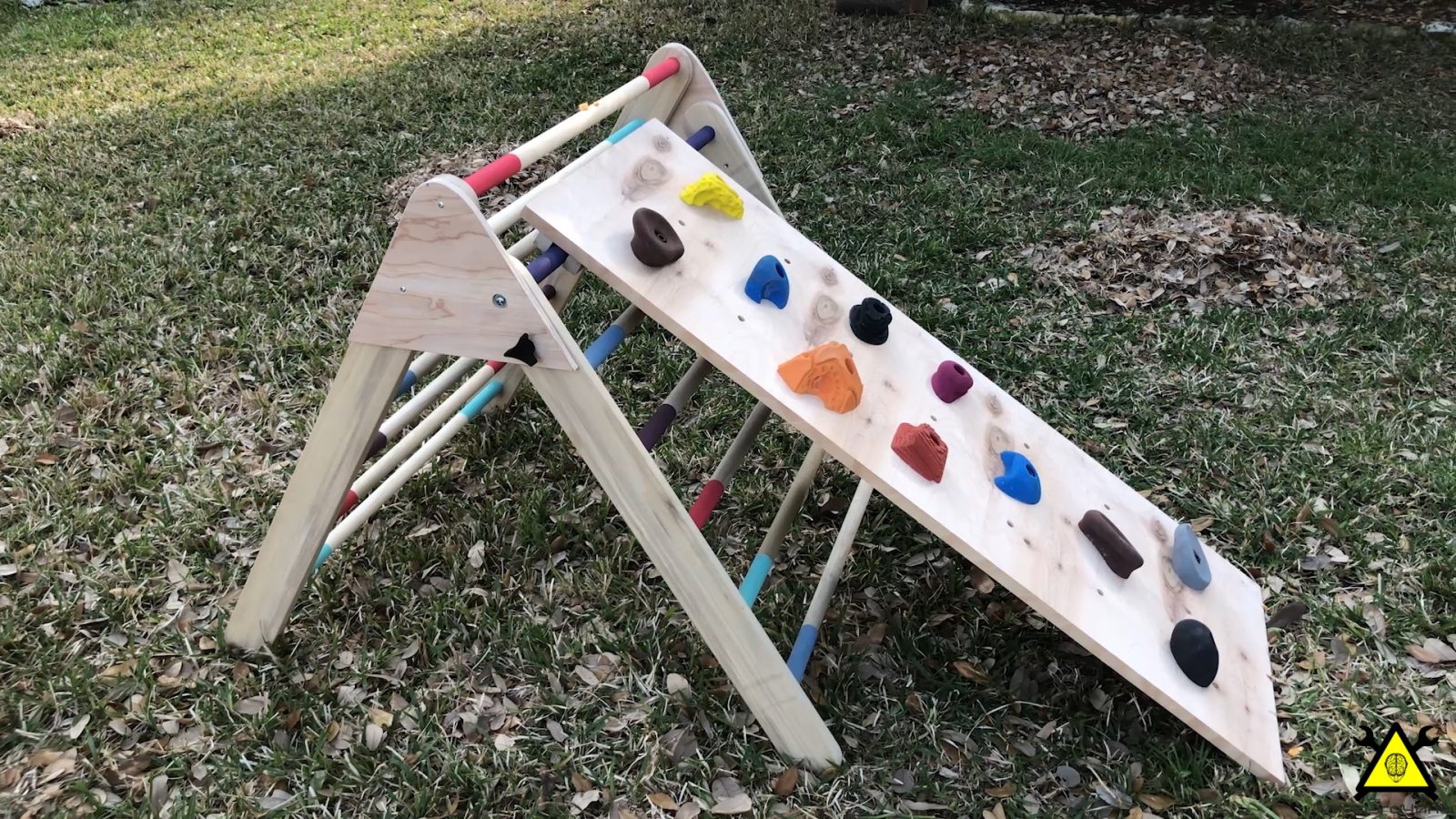

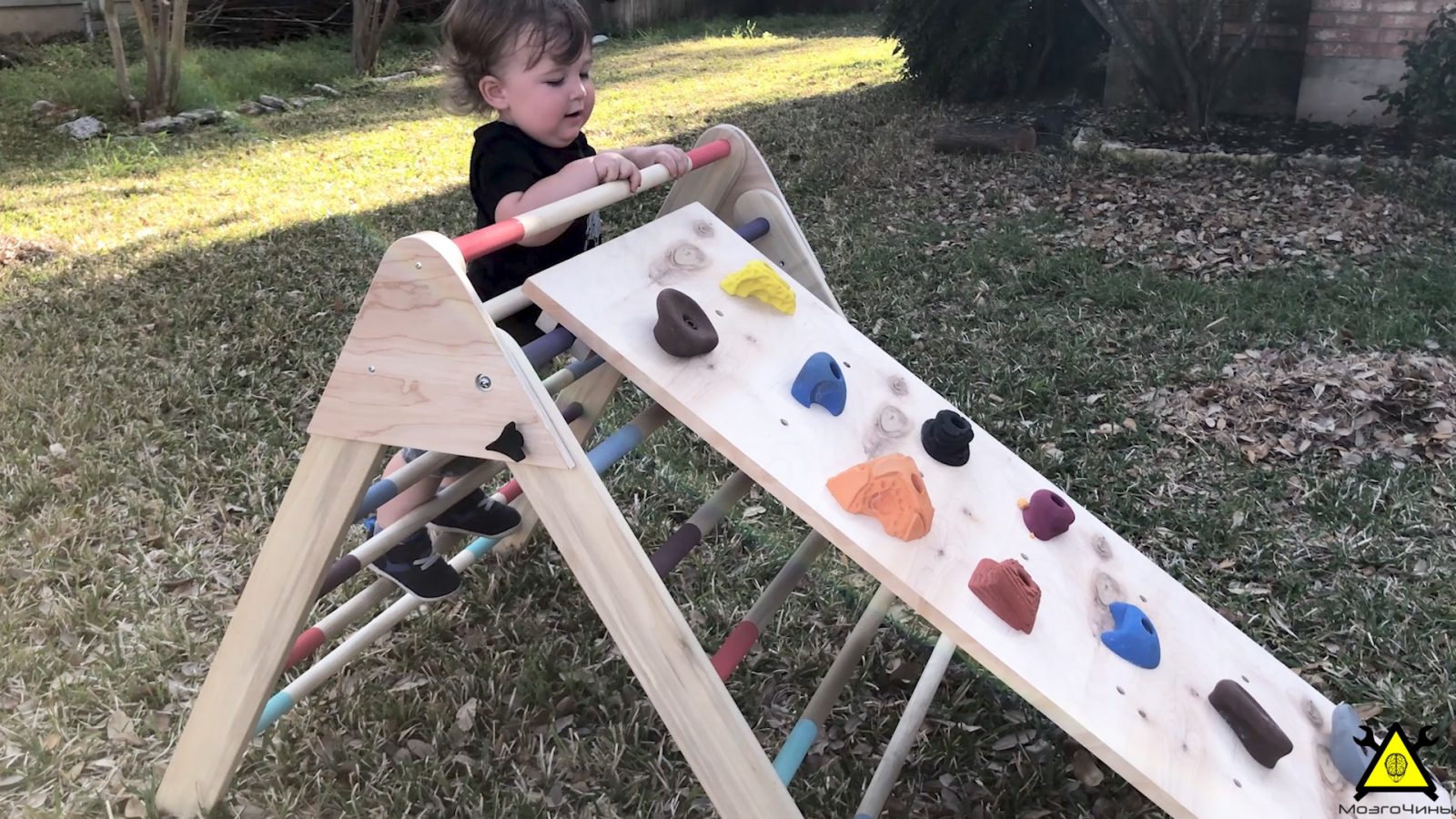

Рампа будет опираться на ступеньки лестницы.
Шаг 13:
Спасибо за внимание!
