Статуя Далека из сериала «Доктор Кто?» часть 2


Notice: Undefined index: host in /www/mozgochiny.ru/wp-content/plugins/cas/cas.php on line 131

Статуя Далека из сериала «Доктор Кто?» часть 2

Специально для mozgochiny.ru

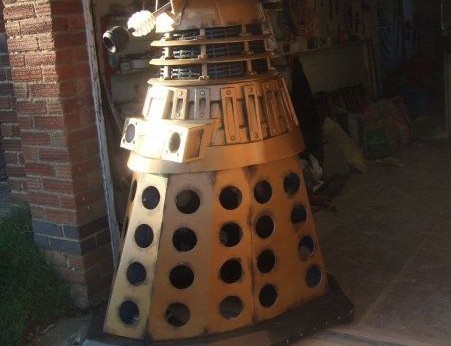

Перед вами вторая часть статьи о изготовлении "Далеке из сериала Доктор Кто?" :-)

44

Шаг 9: Основа

20

  • Большой лист МДФ, толщиной 18мм;
  • 4 больших колеса с тормозами;
  • Различные деревянные обрезки;
  • Болты, гайки и шайбы;
  • Резиновая полоса;
  • Клей;
  • Тонкие деревянные дощечки (для облицовки).

29

Основу статуи можно изготовить в виде раздельного блока (основание +юбка). В качестве основного материала возьмём большой лист МДФ и порежем его так, как показано на рисунке.

30

Далее нужно закрепить колеса.

31

Добавим на край резиновую ленту. После этого приступаем к креплению обшивки вокруг основания.

Шаг 10: Переговорное устройство

33

  • Голосовой модулятор;
  • Микрофон;
  • Клей и шурупы;
  • 2 колонки;
  • Автомобильный аккумулятор 12В;
  • Предохранитель;
  • Переключатель;
  • Разъёмы.

34

Не стоит забывать о том, что Dalekу важно общаться с окружающим миром, иначе он может загрустить :-(… Готовый голосовой модуль можно приобрести или изготовить своими руками.

Размер и стиль осветительных фонарей зависит от того, какого Dalekа (разновидность) вы создаёте. Я использовал открытые лампы, сделанные из промышленных линз маяка.

35

Для питания будет использоваться 12В аккумулятор от старого электрокара.

Шаг 11: Закрепляем глаза

37

  • Обрезки МДФ, толщина 18мм;
  • Алюминиевая/пластиковая труба;
  • Шпилька диаметром 8 мм;
  • 4 гайки и шайбы.

Для того, чтобы закрепить глазные яблоки на трубах, нарежем на их концах резьбу. Благодаря этому монтаж станет гораздо проще. Провода питания пропускаются внутри труб.

Прежде чем начинать работать с осями глаз, нужно изготовить поворотную секцию, которая будет монтироваться в купол.

Шаг 12: Глаза

39



Переходим непосредственно к глазам. Это по сути, 10 см шары с подробно прописанными деталями. Изготовим две полусферы, соединим их вместе, после чего отрежем переднюю часть заготовки.

Добавим круг из МДФ с предварительно отшлифованной кромкой. Сделаем в центре диска достаточно большое отверстие. Второй тонкий слой МДФ будет выступать в качестве рамы для объектива. Отверстие в центре (для тонкого слоя) должно быть ещё шире, чем предыдущее. Для того, чтобы можно было бы добавить кусок оргстекла.

Просверлим достаточно большое отверстие в задней части глазного яблока. Это позволить закрепить его на шпильке. Склеим вместе все компоненты глазного яблока с помощью эпоксидной смолы. Добавим LED и пропустим кабель обратно по оси.

Шаг 13: Первые движения

41

  • Шнур;
  • Внутренняя и наружная труба;
  • Дюбель;
  • Болт (штифт).

На фотографии представлен управляющий механизм.

Шаг 14: Оружие

43

Порежем алюминиевую трубу на заготовки. При этом оставив запас так, чтобы пройдя через шаровой шарнир, трубами можно  было управлять. Убираем любые сколы и фаски напильником. Изготовим деревянные рукава, после чего закрепим их в бойницах.

Шаг 15:

46

алюминиевые трубы различных размеров
P40 кузов наполнитель
эпоксидная смола
ПВХ лента

Рычаг изготовлен из двух/трёх алюминиевых труб. Конструкция разработана таким образом, чтобы трубы скользили внутри друг друга.

Сначала порежем трубы  нужной длины, а затем зачистим срезанные кромки. Теперь установим втулки в трубы таким образом, чтобы они не гремели и не разваливались.

В шаровом шарнире сверлим большое отверстие и соединяем его с большой металлической трубой (закрепляем с обеих сторон). Закрепим стопорный колпачок в конце трубки.

Шаг 16: Клешня

48

Шаг 17: Покраска

50

Ключ к хорошей покраске закладывается на стадии подготовки. Отличная отделка может быть достигнута даже на МДФ. Первое что нужно сделать – это обработать поверхность наждачной бумагой. Второе – нанести, как минимум, 3 слоя универсальной грунтовкой по древесине. Шлифуем поверхность наждачной бумагой (зернистостью 400, 800, 1200 единиц), после чего покрываем детали краской.

Спасибо за внимание!
