Распайка радиодеталей с 3-мя или более выводами требует определенной сноровки. Не додержишь – ничего не выпаяешь, передержишь – и выводы благополучно отделяться от корпуса детали. Правило золотой середины.

Для обеспечения более стабильного положительного результата и была изготовлена данная поделка. Принцип действия довольно прост: расплавленный припой в контейнере нагревает все контакты электронного компонента вместе с печатной платой. Всё, что остаётся сделать — это удалить компонент из печатной платы плоскогубцами или пинцетом. Таким образом, с помощью этой самоделки можно легко выпаять 25-контактный LPT-коннектор с двухсторонней печатной платы.

Шаг 1: Выбор банки

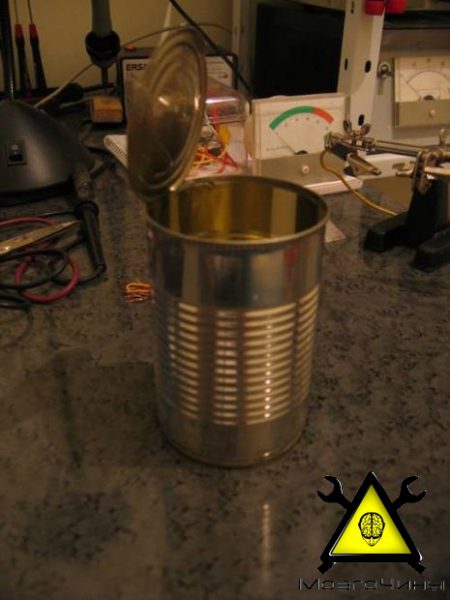

Сначала найдём такую консервную банку, как на фотографии.

Шаг 2: Подготовка банки

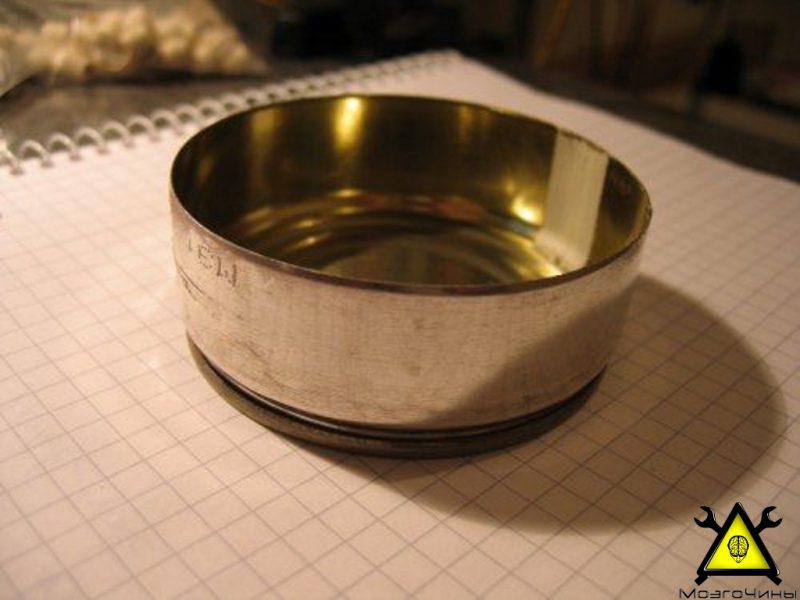

Затем отрежем дно банки. Оно будет использоваться в качестве контейнера для расплавленного припоя. Высота в 1-2 см будет достаточной для такого контейнера.

Шаг 3: Строение нагревателя

В качестве нагревательного элемента будет выступать нихромовая проволока. Такую проволоку можно приобрести в радиомагазине. Если, у вас нет желания тратить кровно заработанные деньги, можно извлечь нагреватель из старого фена или теплового вентилятора, нам потребуется около 1 метра нихрома. Измерим сопротивление, нам в дальнейшем понадобится эта информация. Также необходимо знать мощность и напряжение питания нагревателя.

Мощность нагревателя составляет 100 Вт. Не рекомендуется опускаться ниже этого значения. Всё из-за того, что потребуется слишком много времени, чтобы расплавить припой после включения питания.

Напряжение должно быть адаптировано к используемому вами блоку питания. В моём распоряжении имелся лабораторный источник питания с регулируемым напряжением от 0-35 В. Выбрал 30 В для моего нагревателя.

Расчет:

• U = 30 В;
• P = 100 Вт;
• rt = 28,6 Ом / м (сопротивление на метр);
• Rt =? (сопротивление нагревателя);
• Rt = U*U / P = 30*30/100 = 900/100 = 9 Ом;

Длина провода нагревателя L = Rt / rt = 9 / 28,6 = 0,3 м.

Если, не хотите вычислять параметры и у вас есть источник питания с регулируемым напряжением, просто возьмите кусок проволоки, подключите его к источнику питания и поднимайте напряжение, пока нагреватель не станет красного цвета. Этот метод можно использовать для проверки вычисленных параметров.

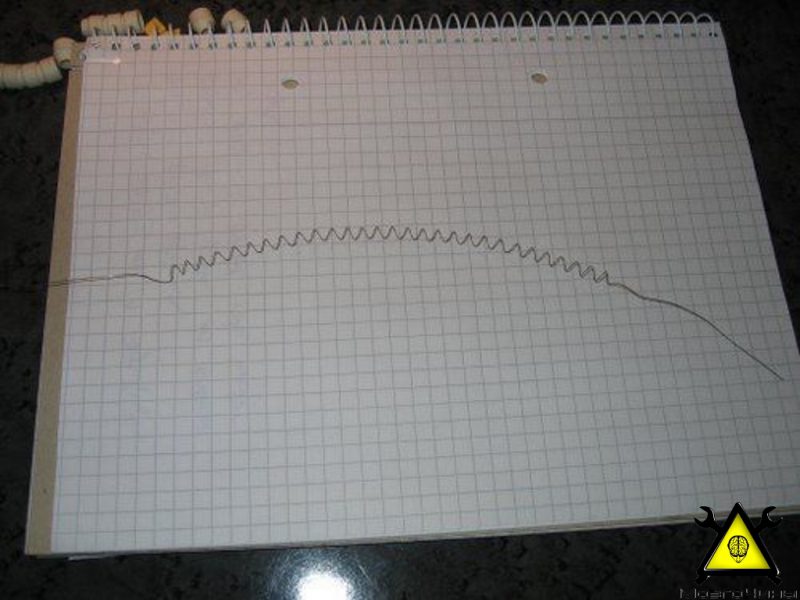

На фотографии готовый нагреватель. Нихромовая проволока заданной длины была намотана на 3 мм сверло.

Шаг 4: Изоляция нагревателя

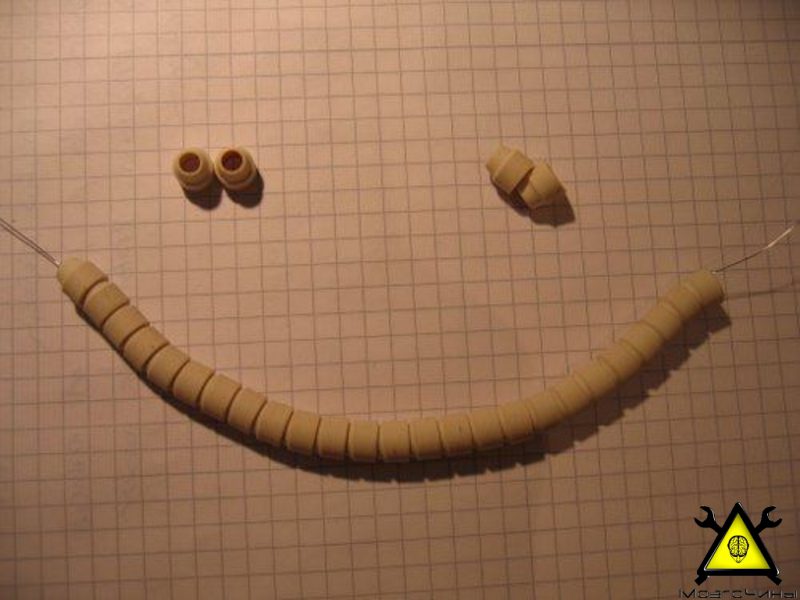

Готовый нагреватель должен быть каким-то образом изолирован от металлического корпуса. В качестве изоляторов используются керамические изоляторы, снятые со старого нагревателя.

Шаг 5: Крепление банки

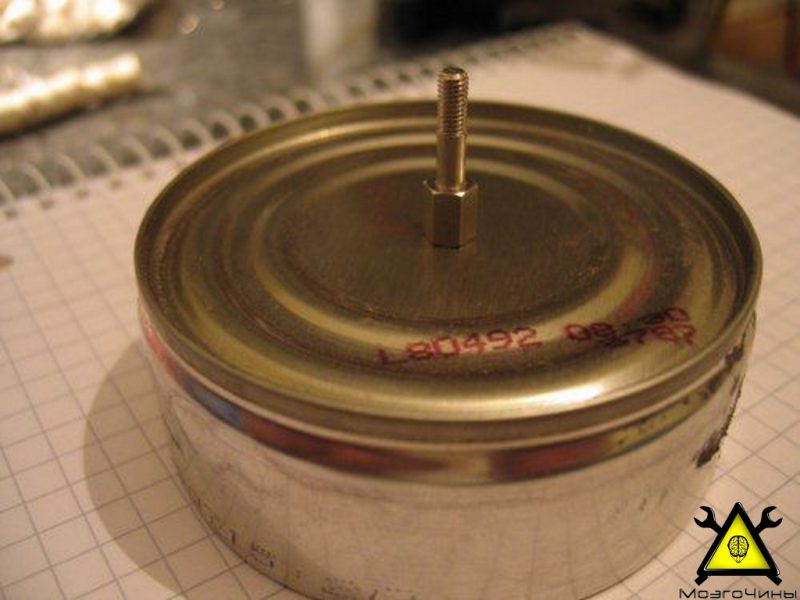

Просверлим отверстие в центре банки и установим в него винт, зафиксировав всё несколькими гайками.

Шаг 6: Укладка нагревателя

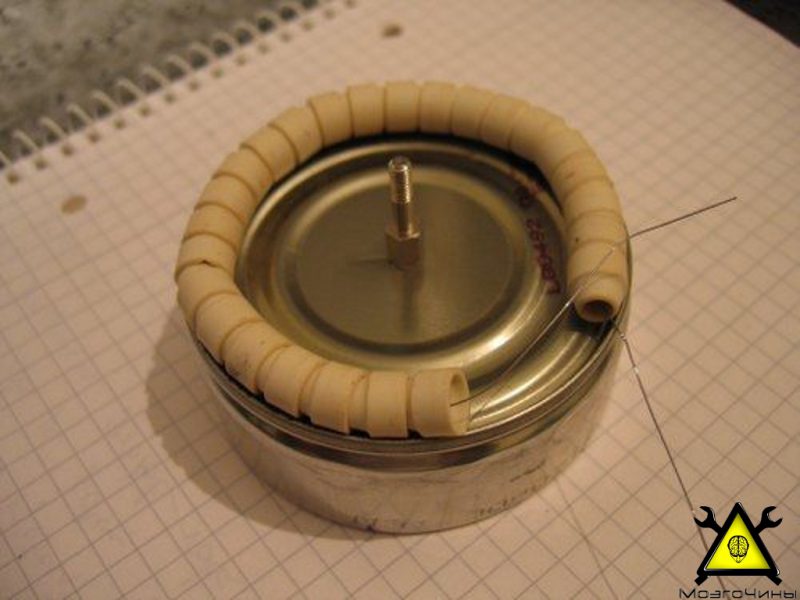

Нагреватель укладывается в паз в нижней части банки.

Шаг 7: Установка решётки

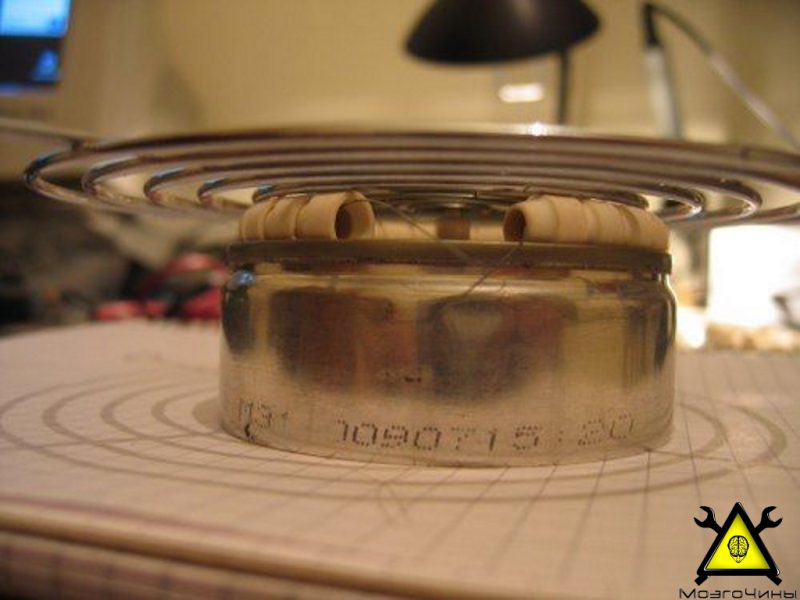

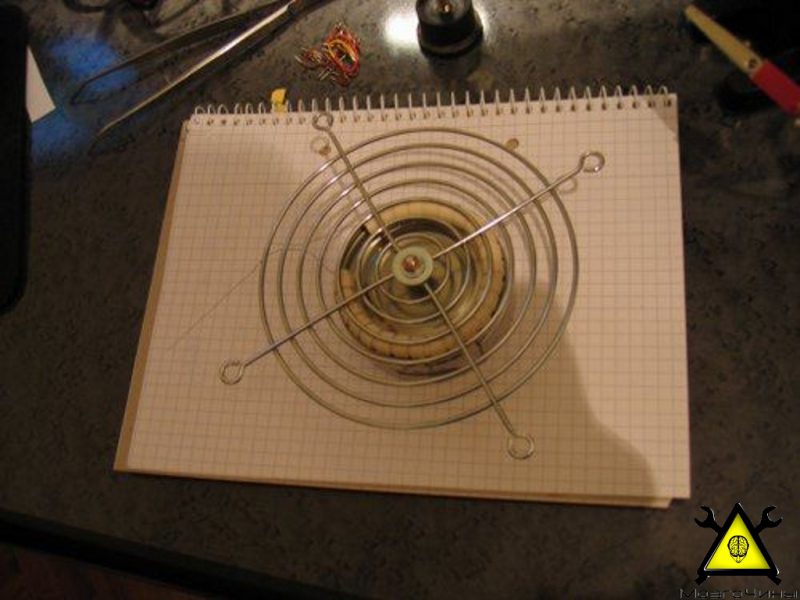

Нагреватель прижимается к банке с помощью решетки от кулера.

Шаг 8: Крепим ноги

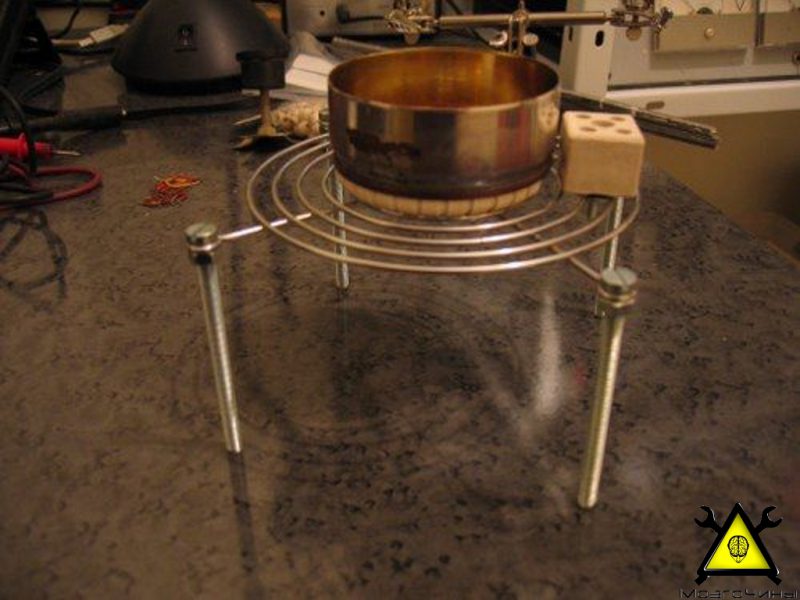

В качестве «ножек» будут выступать винты с гайками, а керамический соединительный блок установлен для удерживания выводов нагревателя.

Шаг 9: Первый запуск

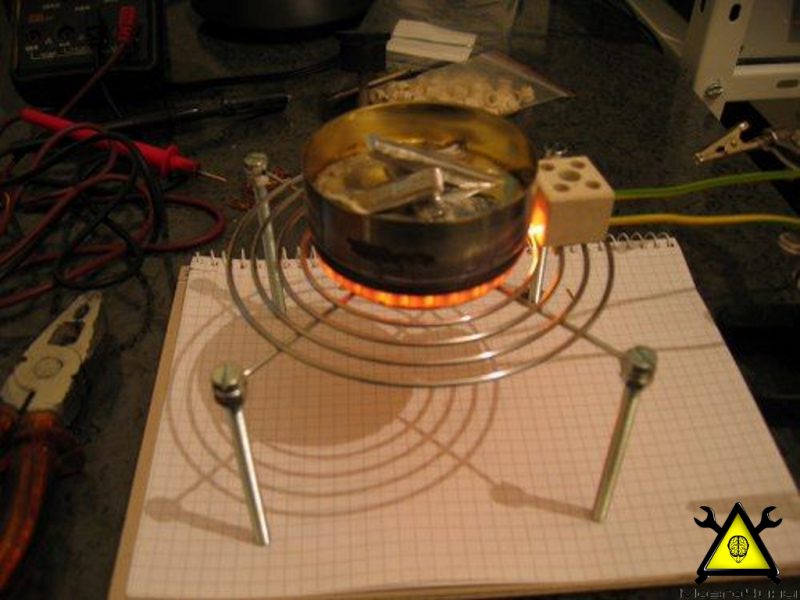

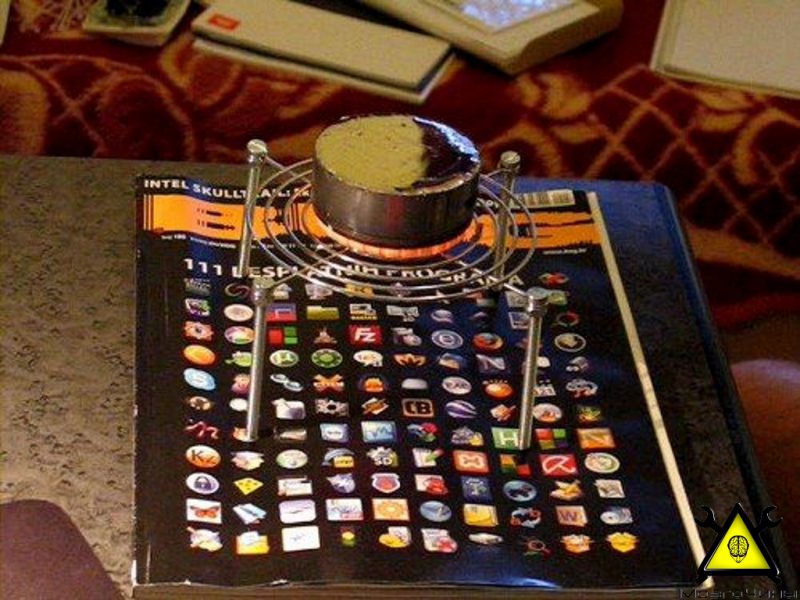

Подключаем нагреватель к источнику питания и начинаем плавить олово.

Шаг 10: Инструмент в действии

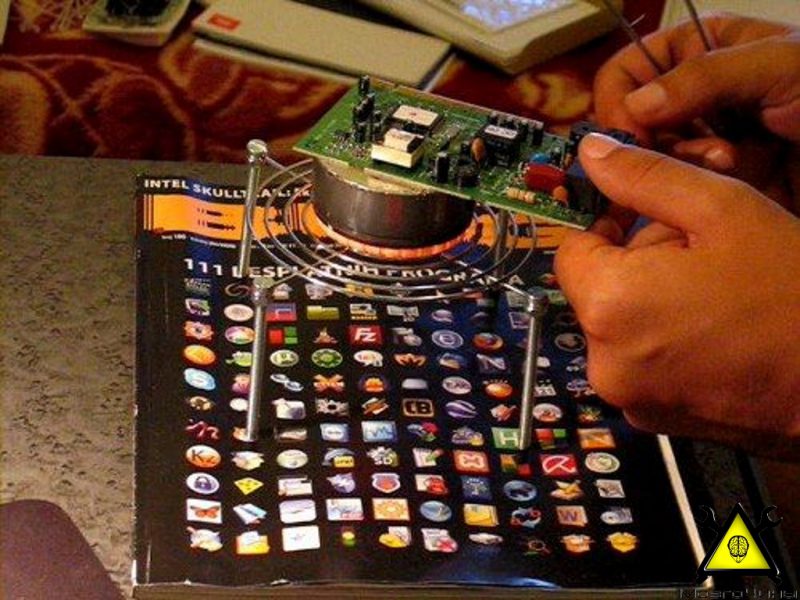

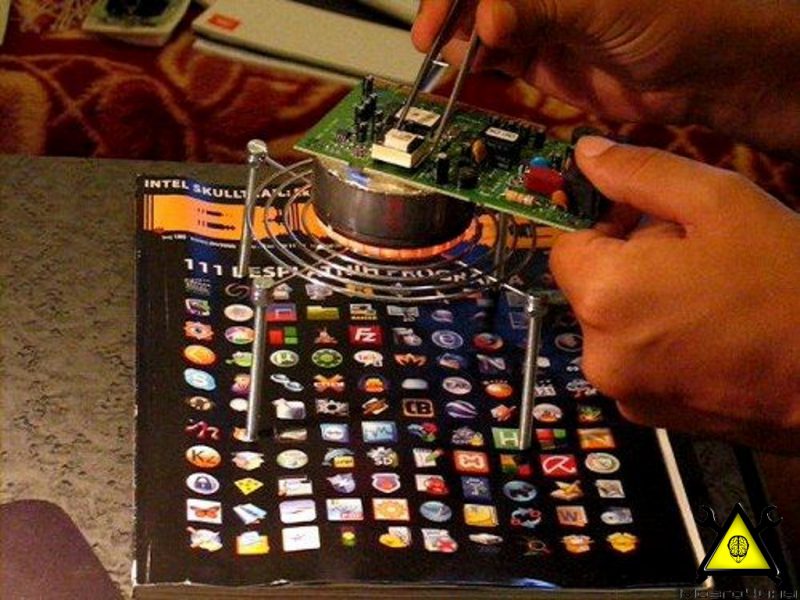

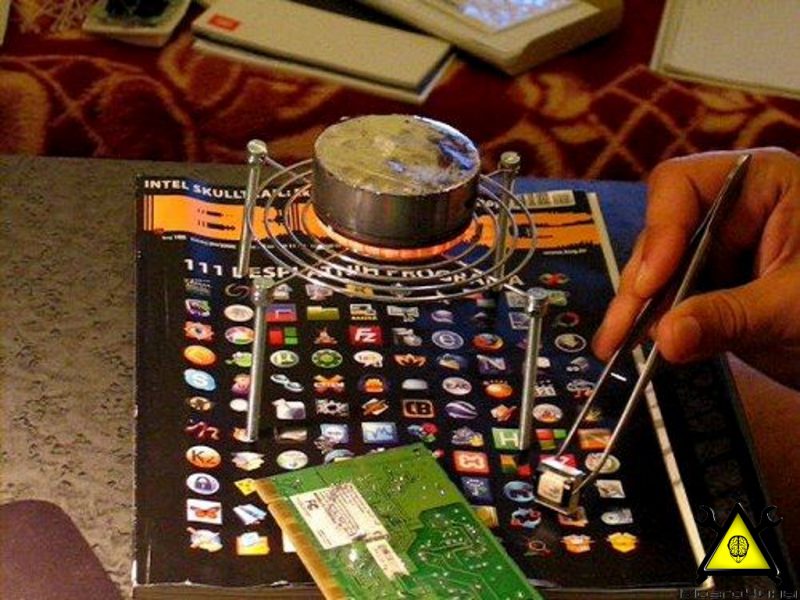

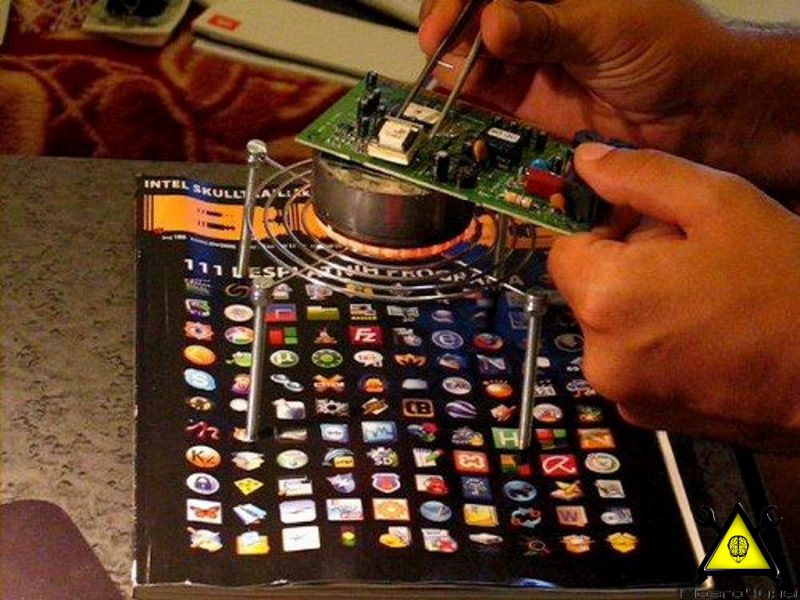

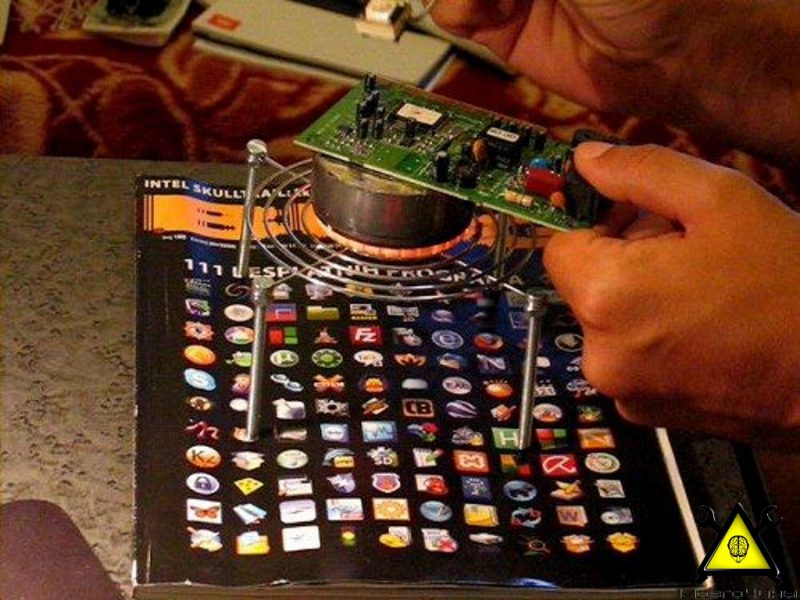

Процесс распайки трансформатора наглядно показан на фотографиях.

А какие вы приспособы используете для выпаивания многовыводных компонентов?
