Ворклог под катом.
Как обычно небольшая предыстория. Пришёл как-то ко мне клиент который работает с мрамором: делает столики всякие, тумбы под вазы и т.д., и т.п. Принёс мне он набросок этого станочка, у него уже был один, но изготовленный в стране восходящего солнца и его качеством он был недоволен. Посидели мы с ним, обсудили и я взялся за изготовление сего чуда. По аналогу с итальянскими и китайскими собратьями, в качестве привода была выбрана болгарка толь на 2, толь на 2.5 киловатта уже точно не помню. Принцип простой: болгарка крепится на регулируемых опорах по двум осям, ход вверх-вниз и вперёд-назад, всё это стоит на массивной алюминиевой платформе в которую под давлением поступает вода, которая проходя через небольшие сопла в основании приподымает всю конструкцию над плоскостью мрамора, позволяя передвигать довольно тяжёлый станок без каких-либо усилий на водяной подушке. Так же эта вода используется для охлаждения самой фрезы которая и округляет края мраморной плиты.

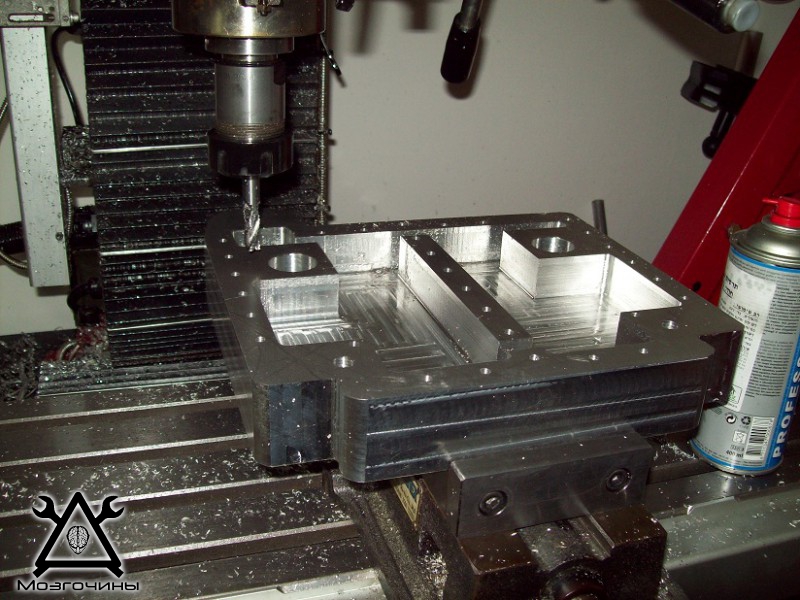

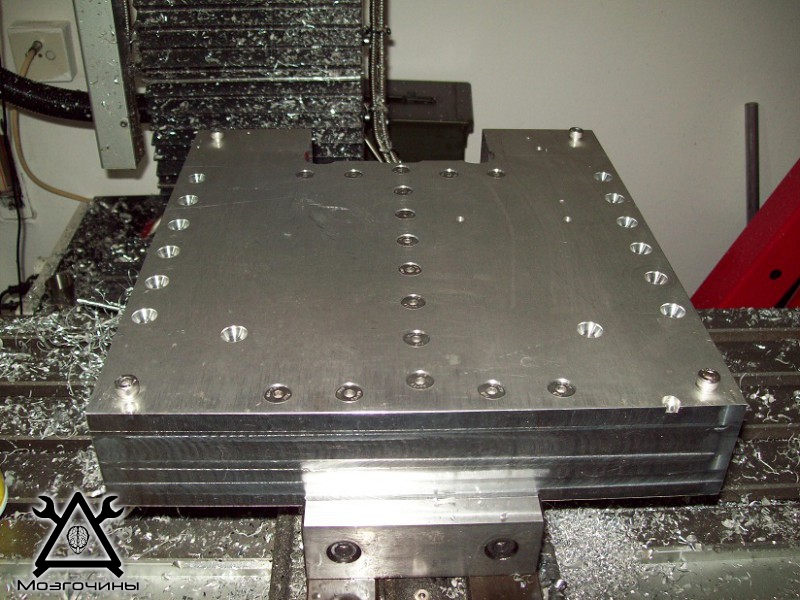

С принципом покончили, а теперь процесс изготовления в картинках. Изготовление нижней плиты станка с водоканалами и соплами:
Далее проточка опорных стоек, материал нержавеющая сталь:
Фото стоек запрессованных на своё место, сбоку видна нижняя панель станка с соплами и отверстиями крепящих винтов по периметру:
Перекладины главных стоек готовы:
Перекладины установлены на своё место, так же впрессованы продольные направляющие:

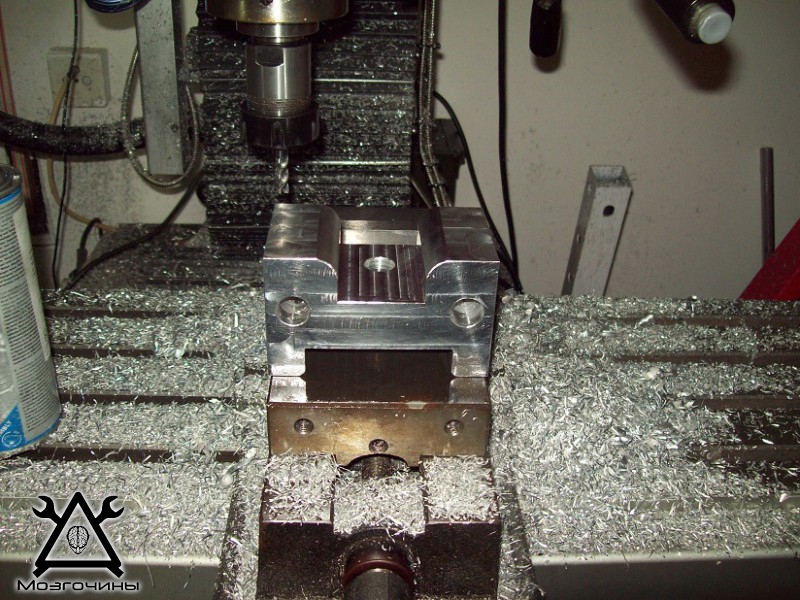

Далее изготовление продольного суппорта:
Продольный суппорт установлен на своё место:

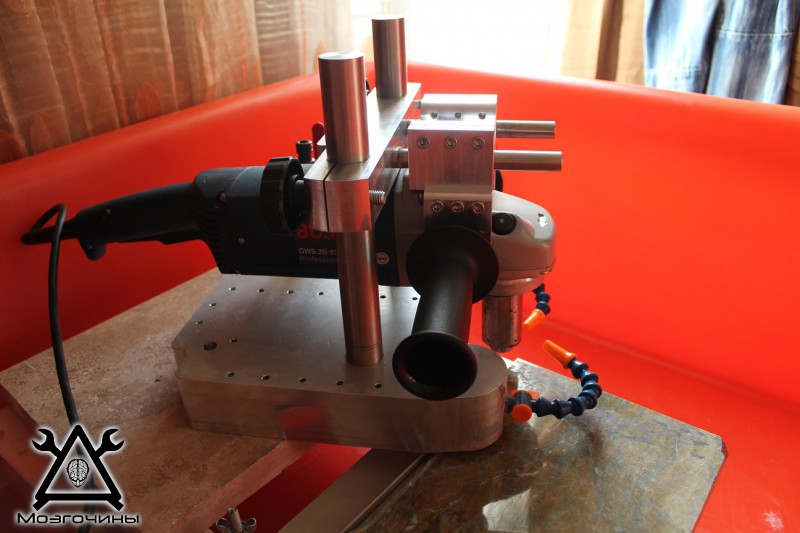

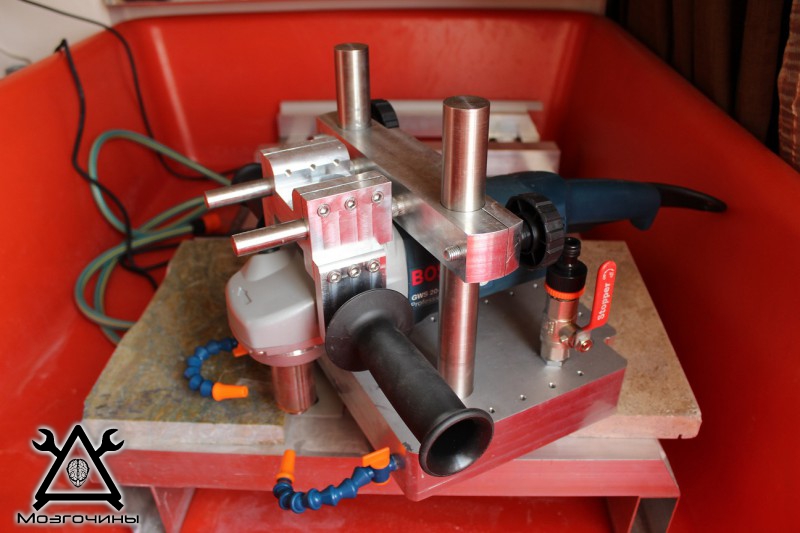

Ну вот и сам станок в сборе, кроме фрезы, она устанавливается на конец удлинителя оси на самой болгарке :
Собственно результат работы такого станка:
Ну вот вроде и всё :)
