Бильярдный стол своими руками: чертежи, материалы и порядок сборки

Из чего состоит бильярдный стол

Традиционная бильярдная конструкция устроена довольно просто.

Как правило, она обязательно включает в себя четыре основных составляющих:

столешницу;
раму;
борта;
опоры.

При изготовлении каркаса на мебельной фабрике чаще всего используется ценная древесина дуба, красного дерева или ясеня, однако при создании основного корпуса в домашних условиях можно использовать и более бюджетные материалы, например, древесноволокнистые плиты средней плотности (МДФ) или древесину сосны.

Для изготовления столешницы в элитных моделях почти всегда применяется натуральный графитовый сланец. В более бюджетных изделиях эконом-класса допускается применение ламинированной древесно-стружечной плиты (ЛДСП) толщиной не менее 16 мм.

Особенности конструкции

При создании самодельного бильярдного стола нет смысла изобретать колесо. Лучше отталкиваться от тех подходов, которые характерны для крупной промышленности, выпускающей подобные изделия.

Под основной частью игрового поля располагается лафет. Такое название имеет очень мощная, основательно высушенная деревянная доска. С технической точки зрения лафет — это каркас бильярдного стола.

Эта деталь располагается по периметру всего стола и доходит точно до границы его бортов. В зависимости от выбора потребителя лафет шпонируют или красят в тон стола; при самостоятельном изготовлении никто не мешает поступать так же. А вот такая уловка производителей, как изготовление каркаса стола из фанеры, заведомо не нужна – получится очень ненадежная и недолговечная конструкция. Следующая немаловажная часть — это царга. Предусматривается обычно использование 2 коротких и 2 удлиненных царг, образующих раму.

Между царгами располагаются соединительные перемычки. На все эти элементы должна идти добротная древесина. И не просто хорошего качества, а с красивой внешней структурой. МДФ используют только как заготовку для ламинирования. Без такой обработки сделать красивый стол не получится.

Перемычки оснащаются регулирующими болтами. На каждом болте есть гайки. Чем больше таких крепежных элементов, тем легче подрегулировать поверхность стола. На моделях с игровыми полями толщиной 0,038 м и более используется торцевое крепление борта, а если она меньше, прибегают к вертикальному креплению. С 1863 года неизменно популярным остается шульцевское крепление деталей, оно подразумевает использование специальных пазов и опоры уникальной формы.

Размер помещения

Размер помещения зависит от размера и типа бильярдного стола. Считается, что расстояние от стола до стены или кресла должно быть не менее 1.75 м.
Размеры помещения можно также приблизительно определить по таблице 1.

Обратите внимание на пол в том помещении, где будет стоять стол. Пол должен быть ровным и не прогибаться под тяжестью стола. Устанавливая стол в мансарде или на верхних этажах, не забывайте, что стол с каменной плитой имеет достаточно большой вес (большие столы весят более 1000 кг). Также обратите внимание на поверхность пола. Что произойдет при падении шара? Шары могут повредить пол. Кроме того, со временем пол вокруг стола ”затаптывается”. Поэтому вокруг стола желательно уложить ковролиновую дорожку.

Подумайте об освещении. Для освещения желательно использовать стандартные светильники и подвесить их на высоте 85 - 90 см над поверхностью игрового поля, то есть на такой высоте, на которой свет не будет бить в глаза и поверхность стола будет хорошо освещена. Количество светильников обычно составляет: 1 светильник для стола 7 футов и менее, 3 светильника для 8, 9-и футового стола, 4 светильника для 10, 11-и футового и 5 светильников для 12-и футового.

Стандартные габариты

Вопреки мнению, распространенному среди тех, кто совершенно не знаком с игрой, размеры бильярдных столов для разных его видов значительно варьируются. Для спортсменов есть даже официальные регламенты и стандарты, их унифицирующие. Поэтому собираясь приобрести бильярдный стол, нужно сначала определиться с предпочитаемой разновидностью игры.

Длина измеряется только в футах, а не в метрах. Пропорция, в которой с ней соотносится ширина, – всегда 1:2.

Таблица размеров бильярдных столов

Для русской пирамиды

Столы для русского бильярда могут варьироваться по длине и ширине. Это существенный плюс – их можно ставить в разных по площади помещениях. Высота всегда одинакова – 82 см:

Самый компактный вариант – 6 футов в длину (примерно 1,8 м) и всегда стоит на четырех ножках.
«Промежуточный» по габаритам 8-футовый стол опирается на 4 или 6 ножек.
Больше, чем 12 футов (около 3,5 м), длина не может быть. У таких столов всегда 8 ножек. Профессиональные спортсмены играют в русский бильярд только на них.

Это стандартный вариант. При желании можно приобрести модель длиной 7, 9, 10, 11 футов. Но особой популярностью такие бильярдные столы не пользуются, поэтому их придется поискать или сделать на заказ.

Размер игрового поля зависит от габаритов стола:

Игровое поле, мм	Габариты стола, футы
3500 х 1750	12
3200 х 1600	11
2840 х 1420	10
2540 х 1270	9
2240 х 1120	8
1990 х 980	7
180 х 900	6

Масса стола варьируется в зависимости от того, из чего сделано его основание. Модели длиной 12 футов на сланцевой плите весят минимум тонну (а иногда и на 200–300 кг больше) Если бильярдная располагается на втором этаже или выше, стоит заранее подумать, выдержат ли такую массу перекрытия. Вес бильярдных столов, изготовленных на базе плиты из ЛДСП существенно ниже: он варьируется в пределах 150–350 кг.

Стол для русской пирамиды 8 фунтов
Стол для русской пирамиды 9 фунтов

Для американского

Размер бильярдного профессионального стола в американской версии должен соответствовать требованиям американской же отраслевой федерации. И даже любителям, изготавливающим инвентарь самостоятельно, нужно ориентироваться на общепринятые стандарты. Столы для пула бывают таких габаритов:

3,5х7 футов (1 м 7 см х 2 м 14 см);
4х8 футов (1 м 22 см х 2 м 44 см);
4,5х9 футов (1 м 37 см х 2 м 75 см).

Нетрудно заметить, что игровая поверхность имеет вдвое большую длину, нежели ширину. При этом допускается погрешность в 125 тысячных долей дюйма. По метрической шкале она составит 3,175 мм. Замер проводится от крайних противостоящих точек на бортовой резине. Однако для пула жестко прописаны не только общие линейные размеры конструкции.

BCA продвигает свой стандарт и в отношении габаритов луз, а также их раствора. Растворы просчитываются только после покрытия бортиков сукном. Точки отсчета — крайние позиции на противоположных гранях. Надо найти место, где игровая поверхность переходит в лузу. Лунки на углах могут быть от 0,1238 м до 0,1302 м.

В центре они составляют 0,1365-0,1429 м. Минимальные угловые параметры входа в лунки (со всех сторон) для углов будут равны 1,42 м, а для центра — 1,03 м. Погрешность будет достигать соответственно 10 и 20 мм в обе стороны. При этом вертикальные углы луз варьируются от 120 до 150 градусов.

Полки замеряют, начиная от середины воображаемой полосы. Один конец этой полосы начинается на одной стороне устья, а другой располагается на противоположном его краю. Крайняя бортовая точка — та, в которой меняется траектория движения к середине закругляемого вертикального среза плиты. Прочие габариты стола для американского бильярда (не для пула):

угловые лузы минимум 0,0413 и максимум 0,0476 м;
центральные лунки до 0,0095 м;
радиус плитного ската – 0,0032-0,0064 м;
габарит игрового поля – 6-9 дюймов.

Для снукера

Что касается общепринятых размеров бильярдного стола для снукера, они бывают 10 или 12 футов в длину. С этими параметрами соотносятся габариты игрового поля. Они составляют 2840 х 1420 или 3500 х 1750 мм соответственно. Ножек всегда 8, высота – 85–87 см. Для любителей есть мини-модели в 9, 8, 6 футов, но к ним надо подбирать шары соответствующего диаметра. Например, для 9 футов он составляет строго 6,8 см, для 6 – 6,03 см.

Существуют совсем маленькие, 5-футовые столы для снукера, но они не рекомендованы даже любителям. Разница слишком ощутима, поэтому удовольствие от игры сомнительное. Кроме того, приходится использовать непривычный укороченный кий.

Крупногабаритность стола для снукера обусловливает его большую массу. Если в качестве основания использована сланцевая плита, вес превышает тонну. Модели из ЛДСП весят немного – 180–400 кг.

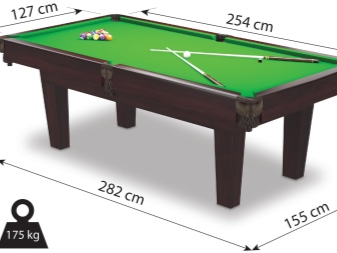

Вес

Разница в массе не менее значима, чем разница в габаритах. Она определяется прежде всего тем, каков материал игрового поля. Практически везде приходится учитывать допустимый уровень нагрузки на перекрытия. Значение имеет и толщина основных плит. В серийных моделях она варьируется от 16 до 45 мм.

При этом разница в считанные миллиметры сразу добавляет или убирает минимум 100 кг. Чем толще слой, тем надежнее устанавливается стол. Масса стола с ЛДСП составляет:

при размере игрового поля 6 дюймов — от 60 до 115 кг;
7 дюймов – от 145 до 190 кг;
8 дюймов – от 170 до 225 кг;
9 дюймов – от 220 до 270 кг;
10 дюймов – от 180 до 320 кг;
12 дюймов – от 210 до 390 кг.

Масса даже с учетом такого разброса указана только приблизительно. Она определяется еще и особенностями инженерной политики конкретного производителя. Столы на основе сланцевой плиты с игровым полем 6 дюймов практически не используются и не выпускаются. Масса при других размерах составит:

7 — от 320 до 400 кг;
8 — 400 кг;
9 — от 450 до 600 кг;
10 — от 470 до 900 кг;
12 — от 900 до 1250 кг.

Требования к столу

При создании игрового стола необходимо учитывать, что правильно сконструированная и качественно изготовленная бильярдная конструкция должна полностью соответствовать определенным требованиям.

В частности, для максимальной устойчивости нужно установить не менее трех ребер жесткости. Чтобы гарантировать хороший раскат шаров, поверхность основного игрового поля должна быть идеально ровной и плоской.

Типы конструкции

Конструкция столов для бильярда может быть нескольких типов: классическая, коробчатая и царговая.

Классическая

Основной корпус классического изделия чаще всего состоит из одной или двух рам, при этом опорные элементы имеют вид квадрата и закрепляются в углах рамы клином. Максимальная устойчивость и статичность стола также достигается за счет специальных бобышек, установленных в углах рамы в специально вырезанных отверстиях.

Многие классические конструкции, помимо деревянной обрешетки, имеют дополнительный металлический каркас. Он гарантирует более высокую прочность и устойчивость всего изделия.

Коробчатая

Коробчатые модели чаще всего предназначаются для установки в общественных местах: барах, кафе, казино. Как правило, они оснащаются специальными монетными или жетонными механизмами, позволяющими взимать определенную плату за игру.

К их ключевым особенностям можно отнести интегрированную внутреннюю систему сбора игровых шаров и специальный встроенный счетчик, помогающий контролировать количество партий.

Некоторые модели с коробчатой конструкцией не имеют жетонного механизма. В этом случае вместо корзинок для сбора шаров устанавливаются специальные коробки, расположенные в подстолье самого изделия.

Царговая

Главной особенностью царговых изделий является обязательное присутствие в их конструкции горизонтальных соединительных планок, которые гарантируют дополнительную прочность и устойчивость всей игровой системы.

Как правило, царги, или планки, размещаются под рамой, при этом перемычки, установленные между ними и основным корпусом, могут быть как регулируемыми, так и закрепленными.

Размеры бильярдного стола и чертежи

Самый ходовой размер бильярдного шара в русском бильярде — 68 мм, под него мы и приводим чертежи, а в принципе, столы могут быть четырёх стандартных размеров:

1450х2900;
1600х3200;
1750х3500;
1820х3650.

Геометрия стола должна быть спланирована таким образом, чтобы ширина игрового поля была ровно вдвое меньше его длины. Вроде, все просто, но речь идёт именно об игровом поле. Если его условно разделить пополам, должно получиться два правильных квадрата, а хитрость в том, что в эти квадраты должны входить борта.

Для стола будет необходимо изготовить шесть ножек с обязательной регулировкой. Кроме ножек, в конструкцию входят столешница, обтянутая сукном, подстолье, которое собирается из мягкой древесины и борта из плотного дерева. Далее конструкция собирается не сложнее, чем обычный стол и если вся фурнитура подобрана и вся столярка выполнена точно и прочно, на все работы может уйти не более десяти дней, включая лакировку. Помещение, в котором комфортно будет пользоваться столом должно быть не менее 5х6 метров.

Необходимые материалы и инструменты

Как уже отмечалось выше, качественные бильярдные столы делают в основном из дерева. Если же использовать фанеру, хотя бы для отдельных частей, результат вскоре разочарует. Ножки изготавливают из профилированного бруса. На изготовление реек и планок можно пустить и другие виды пиломатериала. Чтобы шлифовать деревянные части, понадобится наждачная шкурка с мелким или средним размером зерна.

Под основными деревянными частями располагается подкладочная резина. Лузы делают из москитной сетки. На бильярдном столе располагается традиционно зеленое сукно. Дополнительно понадобятся:

гидрофобная пропитка;
саморезы (200 штук);
евровинты (20 штук);
нитролак;
треугольный резиновый кант;
ДСП;
шпатлевка на основе эпоксидной смолы;
гвозди;
клей для столярных работ;
рулетка или столярный складной метр;
канцелярский маркер либо строительный карандаш;
электродрель и набор сверл к ней;
строительный уровень, напильник, набор ключей;
фрезер;
шпатель;
электрическая пила;
электролобзик;
УШМ;
приспособление для закручивания шурупов;
молоток;
пассатижи;
шпатель;
флейцы, степлер и скобы к нему.

В промышленных бильярдных столах основание игрового поля может быть сделано из искусственного камня или горного сланца. Это достаточно надежное и долговечное решение.

Однако воплотить его в домашних условиях практически нереально. Тем более что масса основной плиты самой по себе может быть более 800 кг.

Для крепления царг в обычных деревянных столах используются особые мощные болты. Для каркаса нужна твердая лиственная (хотя это и необязательно) древесина. Иногда используют и массив. В некрупных шестифутовых столах можно обойтись 4 опорами. Если габарит конструкции составляет стандартные 12 футов, понадобится уже 8 опор.

Важно: не стоит забывать про подлузную рейку, позволяющую крепить сукно.

Конструкция бильярдного стола

Конструкция бильярдного стола своими руками обычно бывает следующей (деление, конечно, условное):

Классическая. В этой конструкции подстолье (корпус) бильярда состоит из одной, двух, иногда из трех рам, скрепляемых между собой. В углы рам вклеиваются бобышки с уступом от угла и образующими квадратное отверстие. Опора стола в этом случае имеет квадратный стержень, который входит в отверстие рамы и там крепится клином.
Коробчатая. Такую конструкцию обычно имеют т.н. барные столы с жетонным механизмом. Встроенный монетный или жетонный механизм позволяет контролировать количество партий и брать за игру соответствующую плату. Короб стола делается закрытым, шары можно выкатить, бросив жетон или открыв специальное окно в стенке стола. Бильярдные столы такой конструкции, но без жетонного механизма, часто делаются не с корзинками для шаров, а с так называемым выкатом, т.е. шары, упавшие в лузу, не остаются в корзине, а выкатываются в коробку, расположенную в корпусе. Коробчатую конструкцию также имеют некоторые недорогие домашние столы из ДСП, хотя следует заметить, что многие фирмы, особенно американские, изготавливают очень красивые и часто очень дорогие бильярдные столы именно такой конструкции. В этом случае короб стола изготавливают из дерева или из фанеры.
"Царговая". В этой конструкции царги, образующие раму, крепятся на опорах стола. Между царгами устанавливаются перемычки, которые придают раме жесткость и служат опорой для плиты игрового поля. Перемычки могут быть как жестко закрепленными на царгах, так и регулируемыми. Их количество и расположение (продольные, поперечные) бывает разным.

На опоры и царги стола может быть уложена специальная подложка, на которую кладется плита. Такой стол, на наш взгляд, наиболее прост в изготовлении и ремонте, легко разбирается, удобен для перевозок, имеет хороший внешний вид. Именно на такой конструкции стола мы и остановимся.

Теперь более подробно о данной конструкции.

Четыре царги (две длинных и две коротких) устанавливаются на опорах. Царги в опорах устанавливаются на шкантах или шипах и притягиваются винтом или металлическими уголками.

Если бильярдный стол имеет 6 или 8 опор, то иногда вместо двух цельных длинных царг делают несколько коротких (4 или 6, в зависимости от количества опор), соединяющих соседние опоры. Это удобнее для изготовления и для транспортировки, но при этом уменьшается жесткость конструкции. При такой конструкции царга обычно притягивается к промежуточной опоре при помощи металлических уголков.

8-и футовые столы обычно имеют 4 опоры, 9 и 10-и футовые - 6 опор, 11 и 12-и футовые - 8 опор.

Между промежуточными опорами стола устанавливаются стяжки. На нижней части опоры закреплен подъемный винт, опирающийся на подпятник и позволяющий установить при сборке требуемую высоту и уровень стола.
На собранную раму укладывается подложка и крепится к царгам саморезами. Царги соединены перемычками, которые, как уже говорилось, могут быть как регулируемыми, так и неподвижными.

На перемычки и царги могут быть установлены гайки с регулировочными болтами или другие устройства, служащие для регулировки положения плит. Если подобные устройства в конструкции не предусмотрены, то регулировка положения плит производится прокладками, подкладываемыми под плиту.
Плиты игрового поля укладываются на подложку (если такая имеется) и перемычки, а затем закрепляются саморезами.

К плите крепится борт, изготовленный из дерева, лузы (скобы) с кожаными или веревочными корзинками для шаров.

В зависимости от толщины и конструкции плиты игрового поля борт стола может иметь как верхнее, так и торцевое крепление.

Бильярдные столы с торцовым креплением борта и толстыми плитами могут не иметь подложки.

Плиты укладываются прямо на подстолье или на винтовые регулируемые опоры, а для прибивки ткани по контуру плиты крепится деревянная планка.

ПЛИТЫ ИГРОВОГО ПОЛЯ

Плиты игрового поля изготавливается из природного камня (итальянской ардезии, мрамора, гранита), искусственного камня или ламинированной ДСП и обтягиваются специальной бильярдной тканью.

Лучшим материалом для изготовления бильярдной плиты является итальянская ардезия, или природный сланец (аспид).

Этот материал обладает всеми необходимыми свойствами. Ардезия выдерживает удары шаров, нечувствительна к перепадам температуры и перемене влажности, легко обрабатываются. Вы можете резать плиту, сверлить в ней отверстия. С гранитными или мраморными плитами все это намного сложнее.

Кроме того, ардезия обладает некоторой пластичностью, что позволяет при необходимости "вытянуть" плиту, т.е. слегка выгнуть при установке и компенсировать неровность поверхности.

Ардезию добывают также в Китае, Бразилии и некоторых других странах, но на наш рынок попадает китайская и иногда (сейчас уже очень редко) итальянская ардезия. Бразильская ардезия идет, в основном, на американский рынок.

Гранит также является хорошим материалом для бильярдных плит. Однако его чрезвычайная жесткость и хрупкость не позволяет широко использовать его как замену ардезии при изготовлении плит толщиной 19 или 25 мм.

Гранитную плиту невозможно "вытянуть". Требуется очень высокая точность изготовления плиты и качество опорной поверхности, т.к. при малейших неровностях опорной поверхности плита при затяжке или от нагрузки может просто ”лопнуть”.

Использование толстых (38, 45, 50 мм) гранитных плит при хорошем качестве изготовления вполне себя оправдывает.

Мрамор также иногда используют для изготовления плит, особенно в местах добычи и обработки этого материала, но он хрупок и легко крошится.

Бетон (полимербетон) и асбоцемент достаточно дешевые материалы, но они часто не обеспечивают требуемое качество плиты.

Были попытки делать плиты из стекла и металла, но они себя не оправдали. В.И. Гофмейстер в своей прекрасной книге "Биллиардный спорт" очень хорошо отзывается об асфальтопековых плитах. Асфальтопековая масса - это смесь измельченного асбеста с каменноугольным пеком и инфузорной землей. Плиты из подобного материала нам не встречались.

А ламинированная ДСП (ЛДСП) является неплохим материалом для изготовления плит недорогих бильярдных столов. Этот материал легок, доступен, недорог, хорошо обрабатывается и, главное, имеет постоянную толщину и ровную, гладкую поверхность.

Кроме того, плиты из ЛДСП для столов размером до 10 футов могут быть цельными, что избавляет от многих проблем при сборке и установке стола. Правда, такие плиты не очень удобны для перевозок. Нам часто приходилось использовать цельные 25 мм ламинированные плиты с 32 мм подложкой при изготовлении 9, 10-и футовых столов. Помните, однако, что при высокой влажности ДСП может деформироваться.

Согласно мировым стандартам плиты могут иметь размер 6, 7, 8, 8.5, 9, 10, 11 и 12 футов. Бывают плиты и меньшего размера, но они используются для изготовления детских бильярдных столиков. Плиты размером 6 и 7 футов обычно используются для изготовления маленьких домашних бильярдов или для барных бильярдных столов. Плиты могут быть цельными или состоять из нескольких частей.

Цельные плиты (Coin Style) обычно не имеют отверстий для крепления бортов и используются для изготовления бильярдов с корпусом в виде короба из ДСП. В таких столах борт крепится к корпусу.

Каменные плиты для 8, 9, 10-и футовых столов обычно состоят из трех частей, плиты для 11 и 12-и футовых столов - из пяти. Столы 9, 10, 11 и 12 футов могут иметь как верхнее, так и торцевое крепление борта. Плиты с верхним креплением борта обычно имеют толщину 19 или 25 мм, плиты с торцевым креплением борта имеют толщину 38, 45 или 50 мм.

Все плиты толщиной 38 мм и более штифтованы, т.е. в торце каждой части плиты установлены штифты или вставлены втулки с отверстием под штифт, что обеспечивает точность установки и совпадение поверхности игрового поля всех частей плиты.

Размеры плит обычно приведены в каталогах фирм-производителей. Следует, однако, иметь в виду, что плиты от разных производителей могут отличаться размерами. Мы ориентируемся на размеры, приведенные в каталоге "EUROSLATE. Standart technical drawings". Вы можете зайти на сайт EUROSLATE в Интернете, там есть часть каталога.

Обратите внимание на следующее. Если вы будете использовать плиту, изготовленную по другому стандарту и имеющую другие размеры, вам придется пересчитать размеры подложки, бортов, царг и перемычек по своей плите.

Примечание. Если вы устанавливаете плиту на готовый стол или просто меняете плиту, то некоторые размеры могут не совпадать, т.к. плиты изготавливаются, как уже говорилось, по разным стандартам. Плиту из ардезии или ЛДСП вы сможете подогнать под требуемые размеры (конечно, в определенных пределах), подрезать лузы, просверлить отверстия, а вот с плитами из других материалов, например из гранита или мрамора, могут быть проблемы.

БОРТ, ОПОРЫ, ЦАРГИ, ПЕРЕМЫЧКИ, ПОДЛОЖКА

Борт бильярдного стола это самая важная его часть. Борт должен быть изготовлен с высокой точностью из дерева твердой породы. Иногда борт делают составным, т.е. выклеенным из нескольких частей, и только верхняя часть делается из твердого дерева.

Несколько слов о материалах. Хорошим материалом для изготовления борта, да и стола вообще, может служить древесина дуба, бука, ясеня, ореха. Красивые столы получаются также из древесины фруктовых деревьев - груши, черешни. Недорогие, но хорошие столы делают из ольхи и березы. Очень красивые столы получаются из древесины различных экзотических пород. Для борта следует выбирать твердое дерево. (Хотя в последнее время все чаще стали делать столы из МДФ, я советую ваши первые столы сделать из недорогой, но хорошей древесины.)

На борт стола клеится резина, а после ее прирезки на торцевую поверхность наклеивается кожа толщиной примерно 3 мм. Вместо кожи иногда используют резину.

Инвентарь и аксессуары

Инвентарь и аксессуары для игры в бильярд приобретаются в специализированных магазинах. Размер шаров и длина кия подбираются с учетом габаритов стола и роста игроков.

Для игры в бильярд, кроме стола, необходимы следующие предметы:

треугольник для сбора мячей;
подставки для кия и шаров;
мел для кия;
щетки и мостик;
кий. Средний размер 1,5–1,6 м.
шары для бильярда подбираются в зависимости от размеров стола: чем меньше стол, тем меньше должен быть диаметр. Шары выпускаются диаметром от 57 мм до 68 мм, материал – полиэстер или пластик.

Примите к сведению: чтобы выбрать кий правильной длины, поставьте его толстым концом на пол. Наклейка должна находиться перед вами на уровне между носом и подбородком.

Из чего делают?

На этапе выбора материалов для изготовления бильярдного стола важно помнить, что древесина и сукно должны быть максимально износостойкими. Это позволит продлить сроки эксплуатации мебели.

Борта, рама, ножки, столешница

Самым оптимальным вариантом для изготовления основы стола является древесина. Этот материал достаточно прочен, долговечен и экологически чист, что немаловажно для многих любителей натуральной мебели.

Бруски из натурального дерева должны быть цельными. Благодаря этому будет отсутствовать вероятность попадания в основу пыли, влаги и грязи, которые в свою очередь могут стать причиной быстрой порчи мебели.

Цельные бруски можно заказать из сосны, бука или дуба. Последние две породы сложнее достать, и обойдутся они на порядок дороже.

Справка. Сосна является более дешевым материалом, и обрабатывать ее гораздо легче.

Для тех, кто желает сэкономить на покупке дерева, можно использовать альтернативный вариант, который заключается в замене древесины на ЛДСП. Этот материал не столь долговечен, однако в интерьере смотрится не менее красиво. Из ЛДСП можно изготовить:

опорную конструкцию;
ножки;
столешницу.

При этом толщина материала должна составлять не менее 18-20 мм. При желании можно взять толще, но стоит учесть, что и вес стола при этом значительно увеличится.

Справка. Более дешевым вариантом для столешницы может стать фанера. Ею же можно заменить и древесину, и ЛДСП в других элементах, однако нужно помнить, что цена материала соответствует качеству.

Лузы

Неотъемлемым элементом каждой лузы должны стать металлические скобы и сетки, которые на них крепятся. Здесь важно помнить о силе удара шара в скобу и вероятности повреждения тонких скоб. Поэтому есть два варианта:

Приобрести уже готовые металлические лузы в специализированном магазине.
Отлить из алюминия в гипсовой форме по необходимым размерам.

Сетка для луз должна быть прочной. Ее также можно приобрести уже в готовом виде в магазине, или сплести самостоятельно.

Совет. Снизить силу удара по скобе поможет обшивка. Ее можно сделать из кожи – таким образом, получится не только дополнительно укрепить скобы, но и придать лузе элегантный вид.

Резина для бортов

Для тех, кто не желает экономить на качестве изготовления бильярдного стола, стоит приобрести оригинальную бортовую резину – она очень дорогая, однако в процессе игры хорошо смягчает удары и имеет огромный срок эксплуатации.

От качества выбранной резины зависит не только ударная сила, но и сила отскока шара, что немаловажно в профессиональном бильярде. Поэтому столяр может выбрать вариант дешевле, но впоследствии ему придется привыкать к силе отскока.
Совет. Многие из тех, кто делал стол самостоятельно, рекомендовали заменить столь дорогую резину газовыми шлангами.

Сукно

Покрытие столешницы должно быть износостойким, так как удары шаров могут постепенно износить обычную ткань, или просто порвать ее при сильном ударе.

Выбирая сукно, не нужно скупиться, так как некачественный материал чаще нуждается в замене. Лучше заранее позаботиться о его качестве и учесть несколько важных критериев:

нейлон в составе ткани не должен превышать 55%, остальным материалом должна быть шерсть;
плотность ткани не должна быть меньше 300 г/м
для русского бильярда в качестве сукна обычно используют натуральную шерсть.

Если изготовитель не хочет заморачиваться, можно отправиться в специализированный магазин и приобрести специальное сукно для бильярдного стола. Обойдется оно дороже, нежели вышеуказанные ткани, однако хозяин стола будет уверен в его прочности и долговечности.

Пошаговая инструкция изготовления

С чего начать

Для того, чтобы сделать хороший бильярдный стол своими руками чертежи не обязательно составлять самостоятельно. Их достаточно много можно найти в интернете, у знакомых мастеров или, в конце концов, обратиться за помощью к опытному столяру. Он уж точно подскажет и покажет, как правильно начать, как рассчитать ребра жесткости.

Ведь бильярдный стол должен быть максимально прочным и тяжелым, чтобы при игре он не вибрировал и не перекашивался при опоре на него. Поэтому у многих сразу возникает первый вопрос, как сделать бильярдный стол своими руками, чтобы он был крепким, прочным, правильных геометрических параметров и максимально функциональным.

Игральный стол – это еще и элемент интерьера, поэтому его необходимо выполнять в стиле дизайна помещения. Также бывает так, что комната очень мала, и в ней должен поместиться не только стол для бильярда, но и вспомогательная мебель, то следует конструировать его разборным.

В общем, в соответствии с помещением и пространственными возможностями. Точно также и его габаритные размеры. Оптимальным считается высота 80 см, длина 2 м и ширина 1 м. А если же получиться 0,83 × 190 × 90, то я уверен, что вы и не почувствуете разницы от оригинала.

Как самому изготовить раму?

В первую очередь потребуется приступить к изготовлению рамы. Для этого понадобится нарезать подготовленные бруски дерева в соответствии с размерами, указанными на подготовленном чертеже.

Здесь важна точность вплоть до миллиметра: погрешности могут впоследствии стать причиной нестыковок. Из инструментов для этого нужно использовать пила или электролобзик.

Или же можно заказать нарезку по указанным размерам в месте, где были приобретены материалы – это сэкономит время и силы.

Сначала собирается контур стола. 4 балки крепятся друг к другу саморезами при помощи шуруповерта. Затем устанавливаются внутренние бруски тем же способом. Таким образом создается так называемая решетка, на которую впоследствии установится столешница. Лучше всего укрепить конструкцию, и использовать для этого рекомендуется металлические уголки или мелкие брусья. Они фиксируются саморезами или специальным столярным клеем.

Внимание! Чтобы добиться фиксации всех элементов в одной плоскости, без искривлений, лучше всего совершать сборку на полу.

Переходим к этапу разметки и установки столешницы. Если во время приобретения листа ЛДСП или другого материала нарезка по установленным размерам не была заказана, необходимо вырезать лист нужных размеров. Для этого нужно нанести разметку, пользуясь уже готовым чертежом, и не забыть учесть несколько важных факторов.

Диаметр бильярдного шара – 60 мм, исходя из этого, размер лузы должен быть немного больше. Обычно боковая луза имеет диаметр 70-72 мм, а угловая – 64-66.
Расстояние от линии створа боковой лузы до ее края – 0-1 мм, для угловой лузы это значение должно достигать 5-7 мм.
Лузы можно вырезать уже на том этапе, когда к столешнице будут прикреплены борта.

Столешница

При покупке листа ДСП осмотрите его на наличие трещин и проверьте ровность поверхности

Переходим к подготовке игровой плоскости, работа выполняется по такому алгоритму:

Согласно чертежу наносим на лист ламинированного ДСП разметку и с помощью электролобзика раскраиваем изделие.
Затем аккуратно крепим столешницу к раме с помощью шуруповёрта и саморезов.
Делаем в ней отверстия для луз. Используем при этом электролобзик.
На завершающем этапе подготовки столешницы осуществляется её обтяжка сукном. Сначала на плоскость приклеиваем подкладочную ткань, а после натягиваем декоративное полотно. Последнее крепим с помощью строительного степлера.

Раскрой листа ДСП можно выполнить непосредственно при покупке изделия. Стоимость такой услуги невысока, при этом на профессиональном оборудовании мастера вырежут лист строго по требуемым размерам и с высокой точностью.

Борты

Высота борта должна быть чуть больше половины диаметра шара

Борт считается декоративной частью бильярдного стола и состоит из нескольких элементов: основной балки и обтянутой сукном рейки с резиновой отбойной полосой.

Если предполагается использование шаров диаметром 60 миллиметров, высота борта должна составлять примерно 37 миллиметров.

Нарезаем бруски для бортов необходимой длины и придаём им нужный профиль с помощью рубанка.
Обрабатываем изделие наждачной бумагой, чтобы устранить неровности.
Фиксируем резиновую полосу. Клей следует наносить равномерно, желательно точечным способом.
После крепления отбойной полосы обтягиваем борты декоративной тканью.
Крепим их к столешнице на саморезы или сквозные болты. В последнем случае вы легко сможете в нужный момент демонтировать борт и выполнить перетяжку стола. Стенки к столешнице нужно фиксировать очень внимательно, чтобы все лузы получились одинаковыми.
Устанавливаем металлические скобы с помощью шурупов. Поместите их в кожаные чехлы, чтобы придать эстетичный вид. Это также уменьшит силу удара шара о скобу.
В завершении крепим на лузы сетку.

Борты крепятся к столешнице после обтяжки

Ширина луз может быть от 65 до 83 миллиметров (в зависимости от размера шаров). Угловые лузы желательно выполнять с небольшим расширением к краям. Это позволит шару попадать в цель после отскока от внутренней стенки.

Ножки

После создания бортов можно переходить к изготовлению основных опорных ножек.

Для этого по порядку выполняются следующие действия:

Сначала на токарном станке в соответствии с чертежными данными вытачиваются деревянные брусья.
Далее две одинаковые доски склеиваются между собой, образуя своеобразную сердцевину будущей опоры.
На созданную сердцевину со всех четырех сторон наклеиваются дополнительные доски толщиной примерно 50 мм.
После высыхания клея все углы созданной конструкции слегка скругляются и тщательно шлифуются.
Затем на все опоры крепятся фланцы с гайками, подпятники и регулировочный винт. Все эти элементы желательно скрыть декоративным кожухом, изготовленным из любого подходящего по дизайну материала.

Чтобы получившееся изделие не портило напольное покрытие, специалисты рекомендуют оснастить все опорные элементы конструкции специальными резиновыми роликами или накладками.

Сборка

Охарактеризовав подробно предшествующие этапы, надо уделить внимание и этому моменту. Каркас должен стоять идеально ровно. Точность установки следует тщательно выверять по уровню. Упростить работу помогает монтаж в перевернутом положении. Стыки плит покрывают воском или шпатлевкой, после чего вновь выверяют все по уровню.

Финишная обработка

Чтобы стол выглядел благороднее, можно установить под его бортами декоративные панели, обработать все деревянные видимые поверхности и прокрасить их, или вскрыть лаком.

Справка. Декоративные накладки под бортами сделают стол визуально богаче, поэтому, если у столяра останутся куски ЛДСП, можно провести такое декорирование.

Если стол будет использоваться в комнате с неровным полом, ему необходимо организовать стабильность. Легче всего сделать это, установив на ножки колеса на кронштейне.

Совет. Для отдыха также могут пригодиться массажный стол, столик для ноутбука или рисования песком.

Проверка на прочность или момент истины

Правильно сконструированный и добросовестно собранный бильярдный стол не должен проседать под нагрузкой, вибрировать и резонировать при падении на поверхность тяжелых шаров.

Стол следует выставить по уровню, для этого ножки должны быть наделены данной возможностью. Их можно сделать также самостоятельно, для этого в магазине приобретаются прочные колесики на кронштейне. Как правило, на них имеется шпилька, которая должна вкручиваться в гайку или обойму. Ее можно сделать из согнутого в профиль куска металла и приваренной гайки.

Правильно подобранная резина не позволяет шару далеко отскакивать от борта и при этом борт не портится.

Видео: Бильярдный стол, собранный своими руками

Бильярдный стол трансформер из ДСП

Пример, как сделать бильярдный стол трансформер. Как видите, все очень просто, игровая поверхность накрывается крышкой, получается симпатичный обеденный стол для гостиной. В качестве обычного стола, конечно, выглядит неплохо, но насколько он годится для игры в бильярд, вызывает сомнение, в частности его прочность. При такой конструкции наверняка возможны искривления, хотя, если усилить металлической рамой…. Жалко нет описания, как его делали. Но если вам идея понравилась, можно попробовать, сделать его своими руками будет не так сложно.

Бильярдный стол со светодиодной подсветкой

Играть в бильярд со светодиодными огнями намного интересней! Это весело и здорово выглядит для вечеринок! Сделать такую подсветку можно за несколько минут и стоить это будет совсем недорого. Светодиодные полосы имеют липкую сторону.

Приклеивается не очень сильно, достаточно прочно, чтобы прикрепить под бортами и не испортить покрытие. Конечно, если намечается серьезная игра и свет отвлекает, его можно просто выключить или снизить яркость с помощью пульта дистанционного управления. А вообще выглядит здорово, даже когда не играете, свет создает в комнате удивительную атмосферу.

Как сделать эллиптический бильярдный стол

Бильярдный стол, как правило, прямоугольной формы и имеет шесть луз. Тем не менее, ключевым словом здесь является «обычно». Для этого проекта мы будем делать эллиптическую форму. В евклидовой геометрии это замкнутая плоская кривая, геометрическое место точек плоскости, для которых сумма расстояний до двух данных точек (называемых фокусами) постоянна. Итак, для начала вам необходимо нарисовать эллипс, для этого возьми два гвоздика, воткни в лист фанеры на некотором расстоянии друг от друга. Затем возьмите нитку, сделайте колечком и наденьте на гвоздик, натянув ее, карандашом рисуйте по кругу, вытянутость и величину можно будет отрегулировать. Сложнее будет вырезать эллипс, но думаю, справитесь, а дальнейший порядок изготовления смотрите на пошаговых фото.

Мини столик для бильярда из картонного ящика

Способ, как сделать мини столик для бильярда из картонного ящика. Конечно, что-то подобное можно купить в магазине игрушек, но такой вы точно не купите. Все что нужно, это картонный ящик, немного зеленого сукна и рулоны туалетной бумаги. Вырежьте из плотного картона крышку, сделайте лузы, вставьте игровое поле в коробку, чтобы получились бортики 1,5 – 2 см. Используйте рулоны туалетной бумаги, чтобы сбалансировать верх при склеивании. Ну и все, приклеить сукно, покрасить и можно начинать игру.

Карманный мини-бильярд

Вам нравится бильярд, и вы ни на минуту не хотите расставаться со своей любимой игрой? Не проблема, сделайте предложенный автором карманный мини-бильярд и получайте удовольствие в любое время. Для этого вам понадобится горячий клей, фетр в любом цвете, картон, бамбуковые шпажки, фоторамка любого размера, бисер или металлические шарики.

А также ножницы, наждачная бумага , карандаш, ручка, линейка и острый нож.

Удалите стекло из рамки.
Вырежьте поле из картона и сделайте 6 отверстий.
Приклейте сукно.
С помощью клея закрепите поле в рамке.
Возьмите бамбуковый шампур, обрежьте его до нужной длины и отшлифуйте наждачной бумагой.

Вот и все, можно начинать первый фрейм.

Карманный мини-бильярд в металлической коробочке

А как вам такой вариант карманного мини-бильярда? Правда, только на 4 лузы, больше места не хватило, но это не так страшно. Ну, здесь объяснять пожалуй ничего не надо, все комплектующие наверняка найдутся в каждом доме, а порядок изготовления хорошо показан на пошаговых фотографиях. Праздник, который всегда с тобой. Если вы бросате курить, теперь будет чем заняться в обеденный перерыв.

Дизайн бильярдного стола своими руками (фото в интерьере)

Дополнительный инвентарь и аксессуары

Просто сделать бильярдный стол — еще недостаточно. Необходимо обзавестись и дополнительным инвентарем. Шары подбирают под тип игры. В русском бильярде применяют 15 белых пронумерованных шаров, а в пуле столько же, но уже без нумерации. Диаметр шара подбирается под длину стола.

Для игры в бильярд на профессиональном уровне каждому игроку нужно 2 кия. В домашней игре хватит 1 кия. Когда планируется играть только в одной комнате, нужно выбирать недорогой цельный тип. Для постоянных разъездов выбирают составные кии. Чтобы можно было ставить все шары, используют треугольники, и в каждом виде бильярда они имеют особенный вид.

Не следует забывать также про:

сетки;
локальную подсветку стола;
киевницу и полку на ней;
муфты;
покрывала;
щетки.

Перетяжка бильярдного стола

Игровая поверхность бильярдного стола должна быть идеальной, по крайней мере, надо стремиться к этому. Ведь именно сукно первым приходит в негодность, на нем образуются потертости, которые изменяют траекторию движения шаров во время игры. В общем хотите или нет, но перетяжкой заниматся придется, хоть это и не просто.

Обычно такое дело поручают профессионалам, но инструменты, используемые при перетяжке не такие уж дорогостоящие и сложные. В принципе перетяжку можно сделать самостоятельно, трудность заключается в высоких требованиях. Натянете сукно в неправильном направлении, или оставите немного пыли и все - игровая поверхность будет неровной и непредсказуемой. Вы можете свести к минимуму вероятность, что это произойдет, работая медленно и осторожно, и найти помощника, чтобы растянуть ткань, чтобы ее закрепить. Порядок замены показан на пошаговых фото, прочитать комментарии к акаждой фотографии можно на сайте первоисточника, ссылка на который находится под галереей.

Разборка бильярдного стола

Стандартный стол состоит из деревянного каркаса, рабочей поверхности и луз. Монетные столы, столы с шариковыми возвратными механизмами, а также с поверхностью из фибролита гораздо труднее разобрать. Вообще, разборка бильярдного стола, дело не легкое, требует больших усилий и необходимых инструментов.

Порядок такой.

Отсоедините лузы, если у вас нет специального инструмента удаления скрепок, приподнимите скобы с помощью плоской отвертки.
Снимите борта, для чего используйте торцовый ключ.
Отделите сукно от игровой поверхности, он обычно либо приклеен или закреплен скобами. Скрепки удалять проще, а если приклеен, то потяните край ткани назад очень осторожно (не вверх или вперед), продвигаясь вокруг стола. После того, как снимите, чтобы избежать морщин и складок, просто сверните, не прижимая линии сгиба.
Открутите угловые винты.
Поднимите каждый сланец и отложите в сторону. Большинство столов имеют игровую поверхность из трех сланцевых плит, и каждая из них может весить до 110 кг. Попросите друзей, чтобы помогли снять и аккуратно сложить. Царапина в одном сланце может испортить всю игровую поверхность, тогда потребуется дорогостоящая замена для всех трех сланцев.
Разберите раму. Переверните стол и открутите ножки.

Если возникнет необходимость в транспортировке, делайте это очень тщательно. Особо аккуратным надо быть со сланцем столешницы, эта штука одновременно и тяжелая и хрупкая. Попросите несколько человек, чтобы загрузить на мебельную тележку. Закрепить на месте мебельном ремнем. При транспортировке на грузовом автомобиле, затяните ремень вокруг сланца и на ламели грузовика.

Перевозка бильярдного стола

Бильярдный стол, штука тяжелая, имеется в виду настоящий стол, и его перемещение требует больших усилий. Здесь показаны способы перемещения внутри дома и транспортировка в другое место. В любом случае вам потребуется помощь, а для перевозки в другое место еще и необходимые инструменты и терпение.

Дома передвигать стол конечно проще, можно даже попробовать и одному, если сделаете такие деревянные тележки, как на фото. Это не так сложно, и они вам еще не раз пригодятся, в доме всегда есть тяжелые вещи. Если некому помочь передвинуть бильярдный стол, попробуйте сами. Приготовьте тележки, если вы делаете это в одиночку, зацепите тележку ногой и вставьте ее на место под бильярдный стол. Заблокируйте колеса и повторите операцию со всеми ножками. Освободите колеса и приготовьтесь к движению. Теперь вы должны идти по намеченному маршруту. Измерьте все двери, через которые придется пройти, и проверьте, пройдет ли стол. Уберите ковры и других предметы, которые могут помешать перемещению. Когда достигли места назначения, повторите операцию снятия стола с тележек в обратном порядке.

Переносной футляр для кия и шаров

Чехол для кия, дело привычное, а если вы предпочитаете играть только своими шарами для бильярда, может, они у вас счастливые? Для таких случаев автор предлагает сделать переносной футляр для кия и шаров собственной разработки. Самодельный кофр вмещает 15 бильярдных шаров, кий, мел и еще остается достаточно места для инструмента, если вдруг понадобится срочный ремонт для ваших принадлежностей. Может показаться, что это очень тяжелая штука, но это не так, тем более что носить футляр легко и удобно. Как его сделать, показано на пошаговых фотографиях, а подробности про материал, инструменты, размеры и прочие нюаны изготовления можете узнать на сайте, ссылка под галереей.
