Привет всем мозгочинам. В сегодняшнем проекте мы будем делать своими руками 3D светильник.
Для данного проекта вам потребуется:
- Деревянная плита толщиной 6,5 мм
- Акриловая пластина толщиной 6,5 мм
- Светодиодная лента длиной 10 см
- Батарейка
- Паяльник
- Выключатель
- Припой
- Клей
Шаг 1: Лазерная резка
Начните с лазерной резки ваших заготовок.
Мы использовали резку «FSL Hobby Laser».
"Базовый" файл включает две части. Это позволяет уложить друг на друга цельные и полые детали. Режьте по красной линии и гравируйте по синей линии. Только для одной детали потребуется синяя линия для выполнения гравировки.
Используйте материал толщиной 6,5 мм, прорежьте ряд 8 раз. Это позволит вам получить 8 цельных деталей и 8 полых деталей. Сохраните один из центров "полой" детали. Она позволит закрыть основание и будет служить в качестве направляющей для установки светодиодов.
Для акриловой пластины выгравируйте черные секции. Отрежьте вдоль красной линии.
- Голова и основание в формате AI
Шаг 2: Приклеивание
Сложите друг на друга детали с прорезью, чтобы получилась цельная конструкция. Прорези будут плотно пригнаны для акриловой пластины. Используйте акриловую пластину, чтобы убедиться, что все прорези выровнены во время приклеивания. Если вы планируете сделать лампу взаимозаменяемой, тогда будьте внимательны, чтобы не приклеить акриловую пластину на посадочное место.
После того, как все цельные детали будут располагаться на месте, начните склевать диски, чтобы сделать полый цилиндр. Приклейте этот цилиндр под деталями с прорезями. Это позволит создать углубление для установки электронных компонентов.
Шаг 3: Прокладка проводов

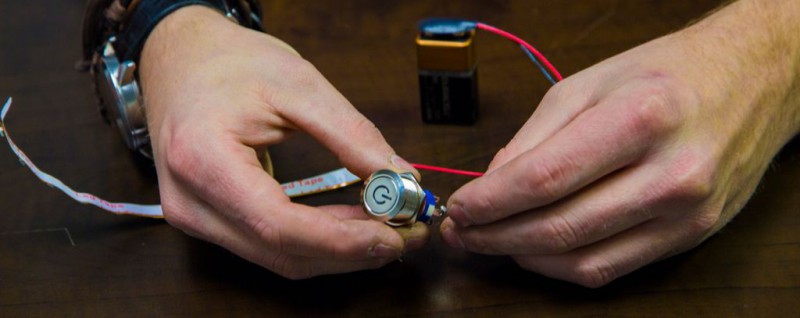

Изготовьте схему согласно приложенной диаграмме. Мы использовали батарейку напряжением 9 В, и две секции светодиодных лент напряжением 12 В. Другие комбинации возможны, однако для этого потребуется повторно рассчитать некоторые компоненты схемы.
Прикрепите вашу светодиодную ленту к одной дополнительной детали из "полых" кругов. Совместите круг с выгравированным прямоугольником, чтобы выровнять с основанием акриловой пластины. Прикрепите батарейку и провода к основанию. При использовании выключателя можно просверлить секцию основания для установки выключателя так, чтобы обеспечить к нему доступ снаружи.
Шаг 4: Завершение
Зашкурьте основание, чтобы сгладить неровности поверхности. При желании покройте лаком или покрасьте.
Вставьте акриловую пластину в подставку. Добавьте нижний круг с электронными компонентами к основанию.
Шаг 5: Свечение
Видео работы лазерной резки показано ниже
Удачи в ваших проектах!
( Специально для МозгоЧинов #3D-Head-Lamp" target="_blank">)
