Самодельная настольная ёлка

Самодельная настольная ёлка

ёлка 021

В этой статье я пошагово расскажу как сделать своими руками новогоднюю настольную ёлочку с мигающей светодиодной гирляндой.

Вот самый минимум, что понадобится для создания ёлки:

1) Компьютерный диск

2) Проволока

3) Две типа зелёных ниток

4) Термоклей

5) Бусинки

Для светодиодной гирлянды необходимо:

1) Провода

2) 8 светодиодов

3) 8 резисторов на 300 ом или резисторная сборка

4) 2 резистора на 27 килоом

5) 2 полярных конденсатора на 10 микрофарад

6) 2 транзистора КТ315

7) Зарядка от телефона

Начнём!

Шаг 1 - создание эскиза ёлки

На листе бумаги прикидываем будущие очертания ёлки. В дальнейшем по этому рисунку будет определятся диаметр колец и размерность каркаса.

ёлка 002

Шаг 2 - выгибание колец из проволоки

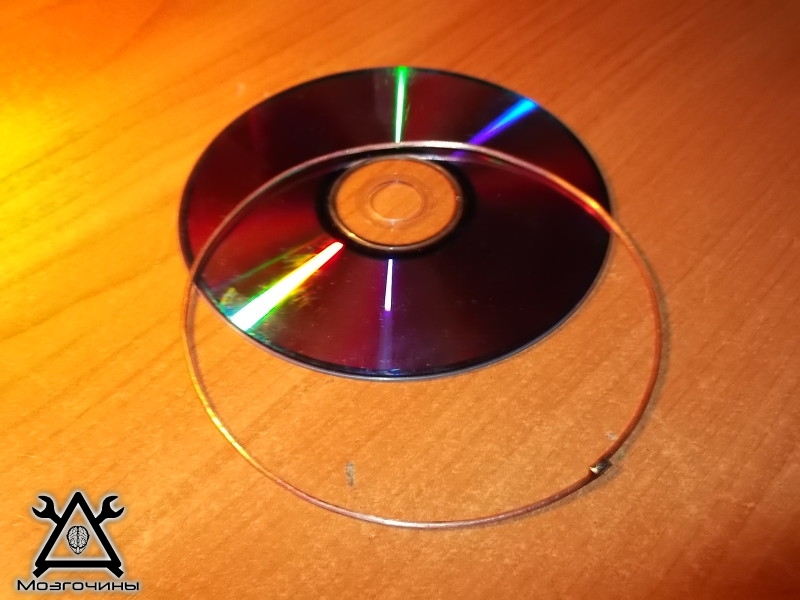

Кольцо основания делаем равным диаметру диска:

ёлка 001

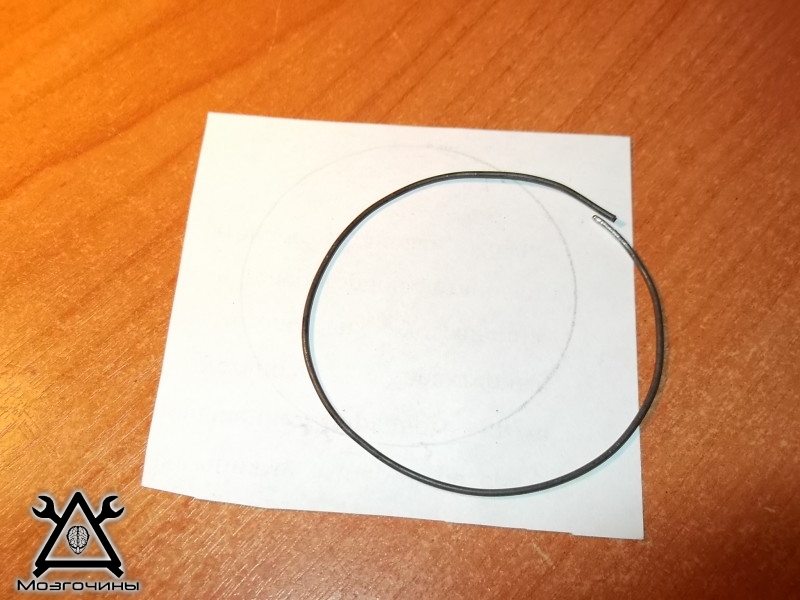

Диаметр остальных колец берём из эскиза и вычерчиваем на бумаге. Придаём форму проволоке согласно полученному шаблону:

ёлка 003

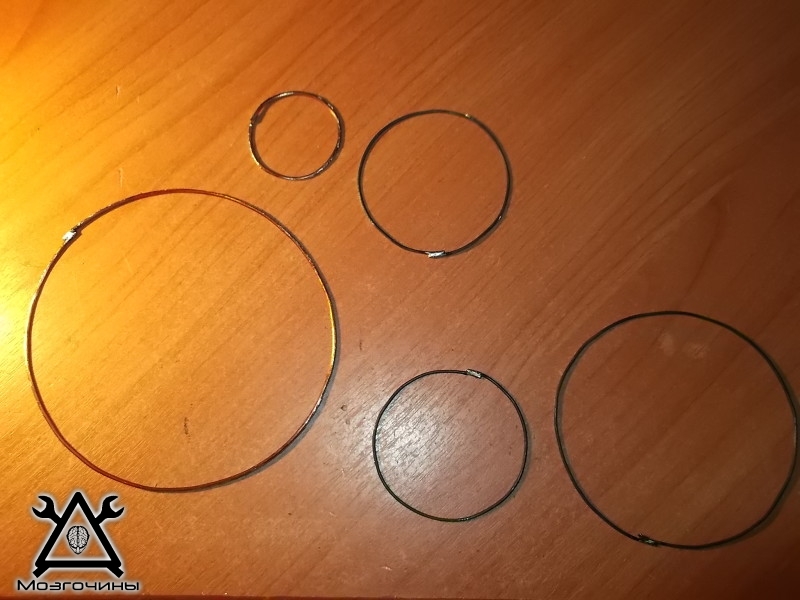

Для предотвращения деформаций стык проволоки необходимо пропаять. В итоге получаем набор колец:

ёлка 004

Шаг 3 - создание каркаса

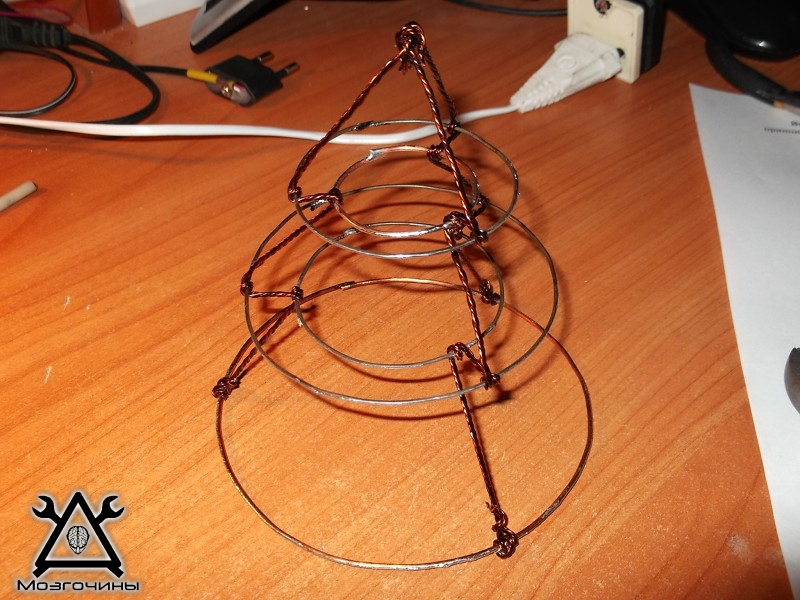

Начинаем собирать каркас по нашему эскизу:

ёлка 005



ёлка 006



ёлка 007

Шаг 4 - Имитация покрова ёлки

Для удобства наматывания ниток на каркас их нужно свернуть вот таким образом:

ёлка 009

Начинаем наматывать:

ёлка 010

ёлка 011

Для удобства намотки ниток на макушки продеваем их через проволочку:

ёлка 013

На макушке делаем 4 "рогатульки" из проволоки и наматываем на них:

ёлка 012

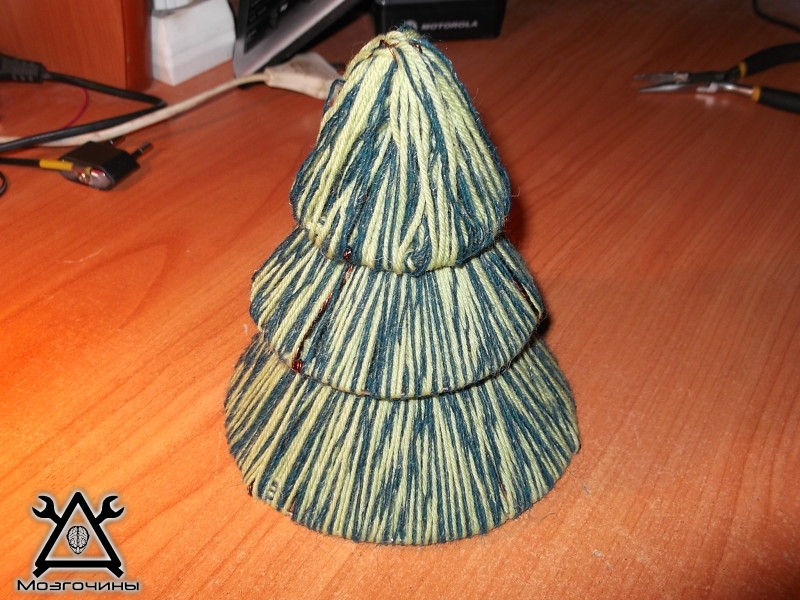

В итоге получаем почти готовую настольную ёлку своими руками:

ёлка 014

Шаг 5 - создание мигающей светодиодной гирлянды

Мигать светодиоды мы заставим с помощью простейшего мультивибратора:

мультивибратор

Цоколёвка и внешний вид транзистора КТ315Б:

kt315

Внимание! Буква серии у транзистора КТ315 находится слева. Если буква стоит посередине, то это транзистор КТ361!

Мультивибратор в собранном виде. Чтоб не припаивать к каждому светодиоду резистор, я использовал резисторную сборку.

ёлка 015

Припаиваем к светодиодам провода и устанавливаем на ёлку:

ёлка 016

Подключаем светодиоды к мультивибратору, а мультивибратор к питанию:

ёлка 017

И приклеиваем на низ ёлки диск:

ёлка 018

Шаг 6 - Декорирование

Приклеиваем к ёлке бусинки:

ёлка 019

Готово!

Удачных праздников!
