Процесс изготовления сего чуда под катом :)
Итак, как обычно, небольшая предыстория. Несколько лет назад я управлял крупнейшей в Израиле на то время мастерской по ремонту и сборке электротранспорта (электровелосипедов, скутеров, самокатов и тому подобного). Ко мне частенько обращались клиенты для приобретения освещения на свои кракозяблы, но, как многим известно, китайская продукция высоким качеством не страдает. На двухколёсном транспорте частенько сии фонарики ломались сами по себе, или в результате падения самого аппарата вообще разлетались на куски. Также редкие дожди тоже успешно убивали продукцию китайпрома.
Клиенты выли, да и мне надоело. Решил я сделать для тех, кто готов заплатить за нормальную продукцию, так, чтоб атомный взрыв выдержала. Плюс, я большой любитель техногенного дизайна, вот и решил воплотить некоторые мысли в металле. Чтоб сильно не париться с самими светодиодами, купил пачку потолочных светильников на 12 В и 9 Вт каждый — там в одном корпусе уже и светики качественные, и драйвер (стабилизатор тока и напряжения) — и решил облачать в алюминиевую броню :)
Ну что, сказано — сделано, закупил материала на первую опытную партию — и понеслась:
Ободрал, торцанул, и можно начинать работать:
Пошла предварительная расточка корпусов:
Стружки вёдра, но ничего не поделаешь :)

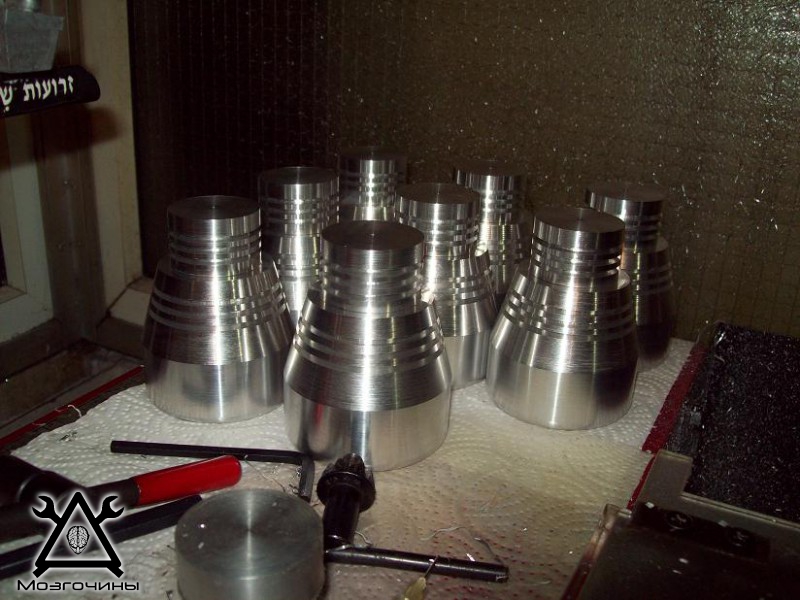

Начал придавать корпусам базовую форму, также нарезал рёбра охлаждения. Они, конечно, при такой площади корпуса больше декоративные, но дизайн требует :)

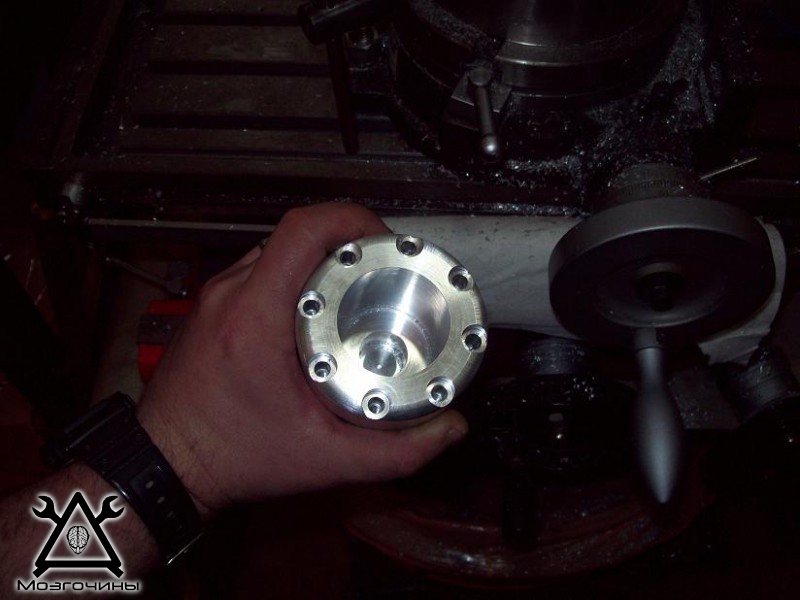

Затем расточил углубления под винты, рассверлился, нарезал резьбы:
Профрезеровал декоративные углубления с противоположной стороны:
Ну вот, начинает приобретать форму:

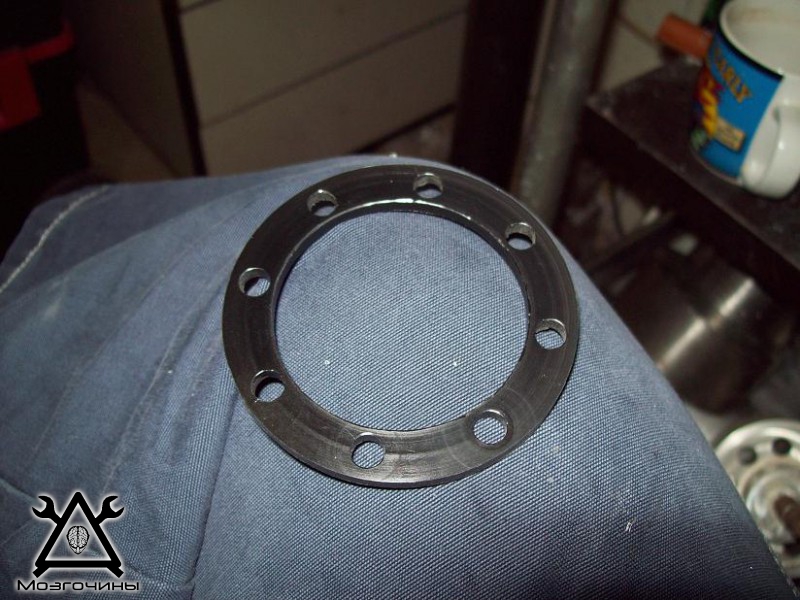

Далее изготовил герметизирующие кольца из делерина (пластик такой):
После чего распилил заготовки на две части: фронтовую и хвостовую. Расточил посадки под сами светильники и стёкла, произвёл скругления всех краёв:
Окончательная доводка в сборе:
Далее нарезал резьбу под фитинг хвостовика кабеля — и всё! Готов к вклейке стёкол и окончательной сборке:
Ну и чудо в сборе, про себя я назвал эту модель батискаф :)
Мой максимализм доказал себя! Изготовил их несколько десятков и убить ни один пока никому не удалось ,а были и аварии и всё что угодно! Они верой и правдой служат своим клиентам годы и будут служить и служить :)
Ну вот вроде и всё.
Кстати вот пара фоток серии 2,0 :)
Тут например три разных вариаций задней части корпуса:
Добавлю фото а то куда-то пропало.
Вид спереди:
Выглядит очень классно! Можно-ли у вас приобрести данную вещицу? =)
Уже нет,я не делаю больших серий,так что все давно кончились,после них были другие а потом ещё и ещё,но уже с другим дизайном.
Красивая конструкция . Давайте еще статьи , если есть .
А как ярко он светит а то 3 обычных светодиода не очень ярко светят ?
По-моему можно бы поставить один 2-3 ватный светодиод .
Вообщето я забыл написать там 3 светодиода по 3 вата каждый и того 750 люмен.
Были модели по 450 люмен тоже.
Суровые челябинские фонарики))) Круто!
;) :)
Мощно! Впечетляет. Восхищен…
Спасибо :)
Буду продалжать развлекать вас всякими моими поделками,фотки благо сохранились так что постараюсь публиковать потихоньку:)
Круто) Но тяжеловат наверное, таким и обороняться можно будет)
Его не в руках носят,он стоит на руле.
И о тяжести вы мегалайт когданибудь в руках держали? :)
Он раз в 10 тяжелее а вот его именно в руках и носят :)
Красотища! Прям порнуха для гика.
Где можно найти такие куски алюминия? Или проще/дешевле самому наплавить?
Отлить нормальный сплав с нужными характеристиками в кустарныйх условиях увас неполучится,нужно искать где купить,я покупаю у поставщиков которые поставляют для заводов,они есть везде просто нужно их найти.
Я работаю с 6061-Т6,это еврорстандарт,что является в России его аналогом досихпор народ спорит,но прямого аналога нет,самый близкий это Д16Т но он подвержен корозии так что придётся анодировать.
Просто бомба,а краш тест делал?
Сам я их не бил,но один из клиентов умудрился попасть в аварию с автомобилем,кто в кого вьехал незнаю но когда пригнали то что осталось от велосипеда его электрического то только фонарик и и ещё пару деталей и удалось снять :)
Неплохо)))))))
Шикарные фонарики. Высший класс!!!!!!!!!!!
Это было начало фонарикостроения,высший класс я позже покажу :)
Ждем с нетерпением.
Спасибо :)
