В продолжении статьи о том, как сделать ЧПУ своими руками.
Шаг 14: Подключаем ось к каретке
После того, как вал шагового двигателя стал вращаться вместе с осью, установим каретку. Воспользуемся клеем для дерева, чтобы приклеить деревянные части.

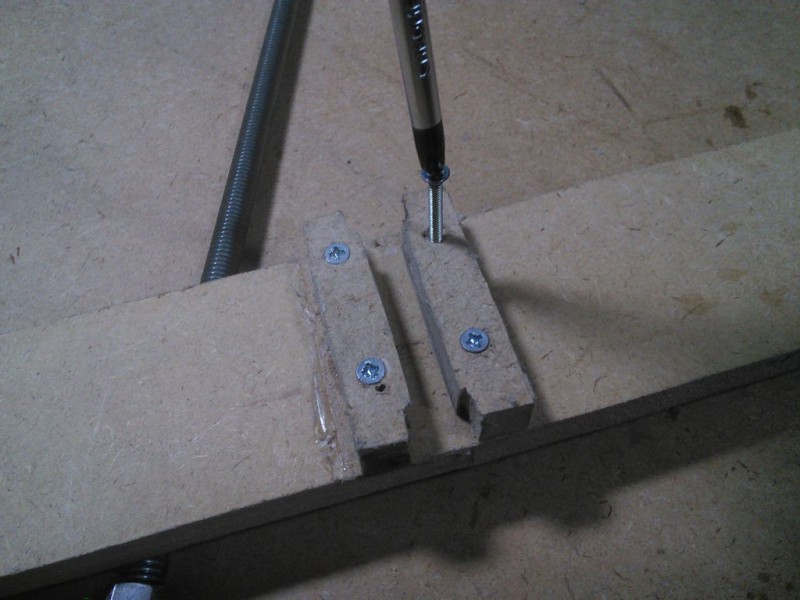

Шаг 15: Добавим винты для усиления
После того, как части ЧПУ высохли, скрепим их вместе с помощью шурупов. Таким образом, сделаем крепление более надежными.
Шаг 16: Вид снизу
Шаг 17: Проведём отделку
Вырежем небольшие участки фанеры, чтобы предотвратить соприкосновение кареток осей Х/Y.

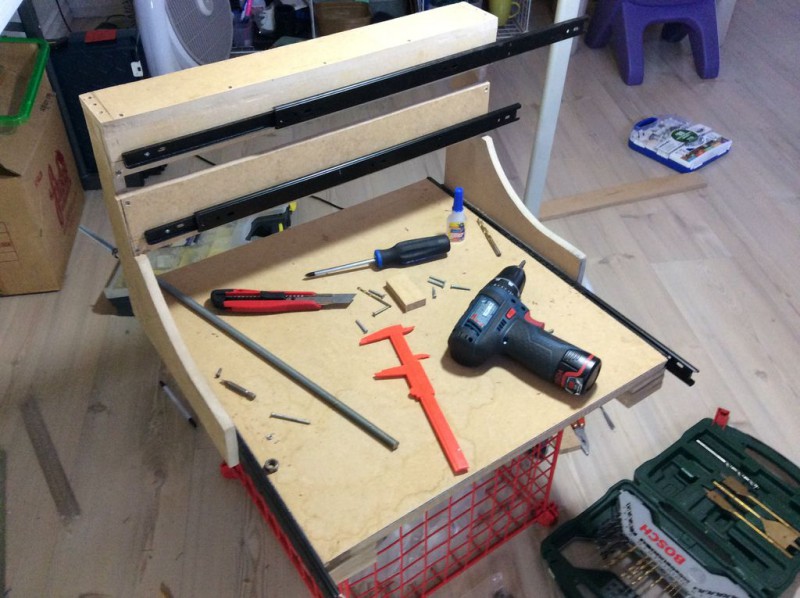

Шаг 18: Установка оси Х
Установим направляющие в раму аналогично установки предыдущей оси.

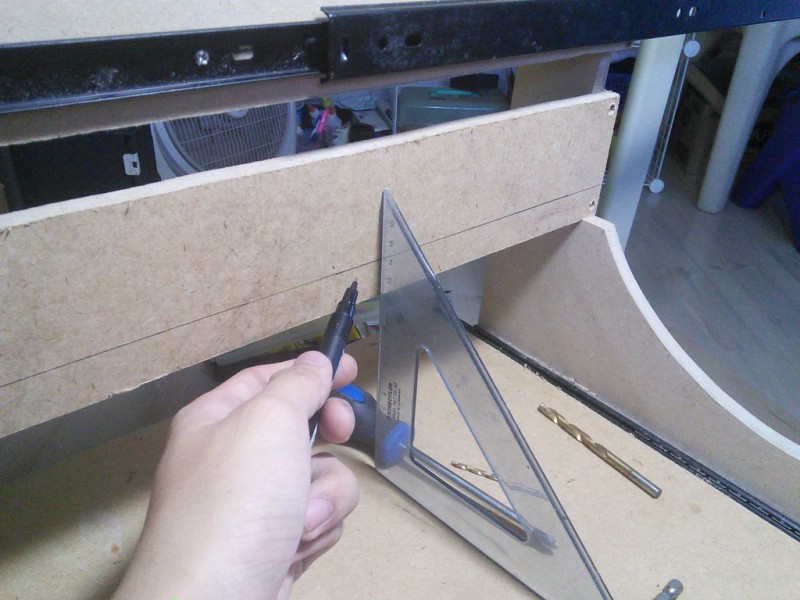

Шаг 19: Параллельность линий
Тщательно измерьте места креплений направляющих. Они должны идти параллельно друг другу для уменьшения трения во время движения.
Шаг 20: Установим шаговый двигатель для оси Х
Просверлим отверстие в раме для вала шагового двигателя и оси Х, а затем просто прикрутим его к дереву.

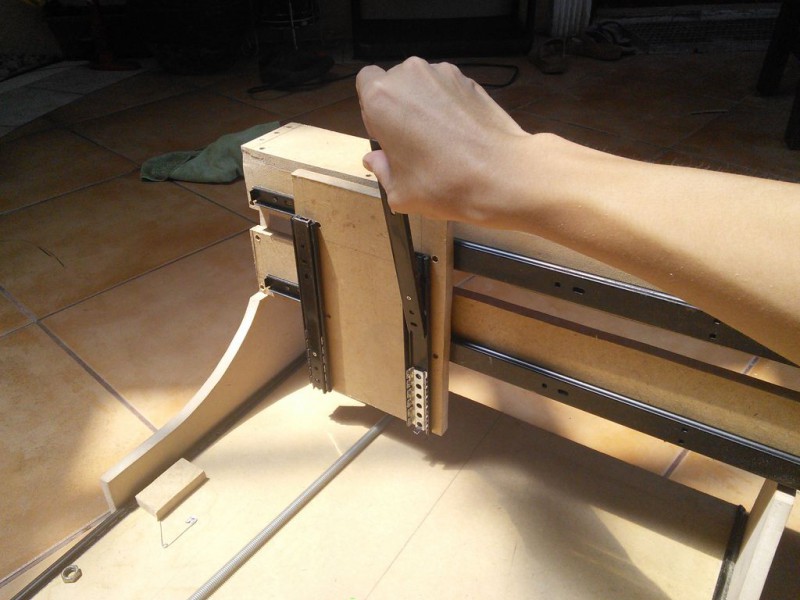

Шаг 21: Прикручиваем каретку
С помощью алюминиевого кронштейна и блока из ДСП фиксируем каретку.
Шаг 22: Поворотный подъемник для оси Z
Поиск и разработка механизма подъемника действительно была сложной задачей.
Шаг 23: Прикручиваем подъемник
Шаг 24: Прототип шагового контроллера
В качестве шагового двигателя выступал L298N. Воспользуемся Arduino uno для управления шаговым двигателем. Кстати Arduino Mega обладает способностью подключать и управлять тремя двигателями сразу.
Шаг 25: Он живой!
https://www.youtube.com/watch?v=qlBVNF0ptqo
Все получилось! Спасибо, что дочитали статью до конца.
