Мастер-класс: как сделать сложную шестерню

Привет. Ранее я уже писал о том, как сделать простую шестерню и своими руками починить какой то механизм/редуктор.
Сейчас задача усложнилась — нужно сделать не плоскую, а объемную шестерню с разными диаметрами.

Как сделать сложную шестерню своими руками - mozgochiny.ru by sTs (18)

Поломанная шестерня с редуктора для шоколадного фонтана. Фирма, которая их производила уже не существует и купить шестерню для такого фонтана нереально! Оно и понятно… нельзя делать что-то некачественное долгое время! :) Качество и любовь к делу — залог успеха в любой сфере! Вернемся к нашим баранам шестерням.

Ниже приведу фотопроцесс изготовления с кратким описанием, т.к. подробно уже всё писал здесь.

Изначально была вот такая пластиковая черная шестеренка, которая потеряла несколько зубов)

Как сделать сложную шестерню своими руками - mozgochiny.ru by sTs (4)

Я нарисовал и нарезал вот такие вот детальки. По центру у каждой шестерёночки и кольца есть отверстия под иголочки.

Как сделать сложную шестерню своими руками - mozgochiny.ru by sTs (5)

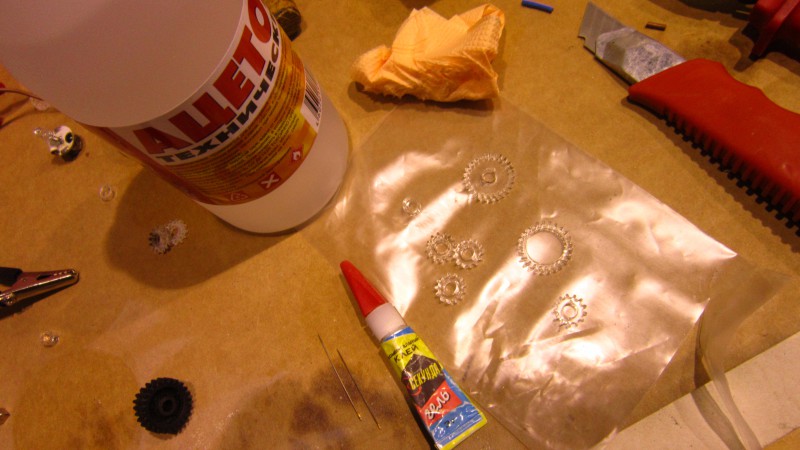

Снимем защитную пленку с оргстекла и обработаем ацетоном:

Как сделать сложную шестерню своими руками - mozgochiny.ru by sTs (8)

Зашлифуем:

Как сделать сложную шестерню своими руками - mozgochiny.ru by sTs (10)

Как сделать сложную шестерню своими руками - mozgochiny.ru by sTs (15)

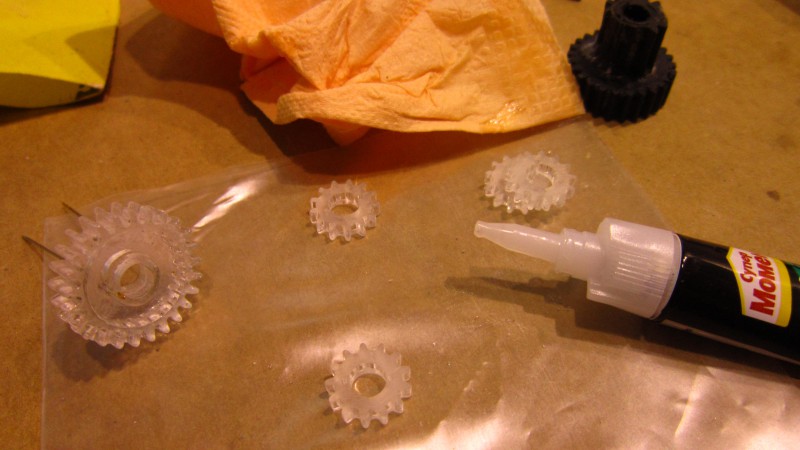

Начинаем клеить:

Как сделать сложную шестерню своими руками - mozgochiny.ru by sTs (16)

Как сделать сложную шестерню своими руками - mozgochiny.ru by sTs (17)

Как сделать сложную шестерню своими руками - mozgochiny.ru by sTs (18)

Готовая шестерня. Искупем её в ацетоне, высушим, срежем иголки и зашлифуем, теперь осталось лишь оттереть щеткой, смазать и поставить на место!

Как сделать сложную шестерню своими руками - mozgochiny.ru by sTs (25)

Как сделать сложную шестерню своими руками - mozgochiny.ru by sTs (19)

Как сделать сложную шестерню своими руками - mozgochiny.ru by sTs (20)

Видео:

 Итак, мы отремонтировали шоколадный фонтан своими руками! Без сервисных центров, ожиданий и прочей ерунды!

Ремонт фонтана шоколад редуктор шестерня

P.S. Если у вас нет времени/знаний изготавливать шестерню своими руками, можете обратиться к автору подобных статей на мозгочинах или ко мне.

Related Post

8 Replies to “Мастер-класс: как сделать сложную шестерню”

  1. а провокативне питання можна ? шестерні явно не руками точились. судячи з того що знаю. є станок він і вирізав. сенс було клеїти поверхи ? можна на станку було лазером різати. а як нам ? в мене немає станка, напилком точити шестерні до фотика — це гарячка.

          1. 3D принтер ? ну якщо є — класно. народ і автомат друкував і стріляв з нього ніби успішно. такий принтер практично панацея. ще б примусити його друкувати металом, або полімером який не поступається металу. …. а в мене нема 3д є великі лещата молоток зубило напилки …. з ними шестерні не точні виходять

            1. Для таких мелких вещей его можно собрать менее, чем за 100 $ своими руками

              http://mozgochiny.ru/podelki-iz-musora/3d-printer-svoimi-rukami-chast-1/
              http://mozgochiny.ru/podelki-iz-musora/3d-printer-svoimi-rukami-chast-2/

              Но прочность будет не достаточная с такого пластика, так что это тоже не панацея))
